任意截面抗弯截面系数简易计算方法

工字钢是一种常用的钢材，广泛应用于建筑结构中，抗弯截面系数是评估其抗弯强度
的重要参数。

工字钢的抗弯截面系数可以通过计算得到，计算方法如下：
1. 确定工字钢的截面形状和尺寸，包括截面宽度、高度、翼缘厚度和腰板厚度等参数。

2. 根据截面形状和尺寸，计算工字钢截面的惯性矩和截面面积，其中惯性矩用于衡量
截面抗弯刚度，面积用于衡量截面的大小。

3. 计算工字钢的抗弯截面系数，其公式为：
W = I / (ymax)
其中，W为工字钢的抗弯截面系数，I为工字钢截面的惯性矩，ymax为工字钢截面最
大弯曲应变点的距离截面重心的距离，即材料的最大伸长区域。

需要注意的是，工字钢的抗弯截面系数与其材料强度和截面尺寸等因素密切相关，在
进行计算时需要具体分析具体情况，以确保计算结果的有效性和精度。

此外，计算结
果只能用于评估工字钢材料的强度和稳定性，并不能代表其在实际应力状态和加载情
况下的表现。

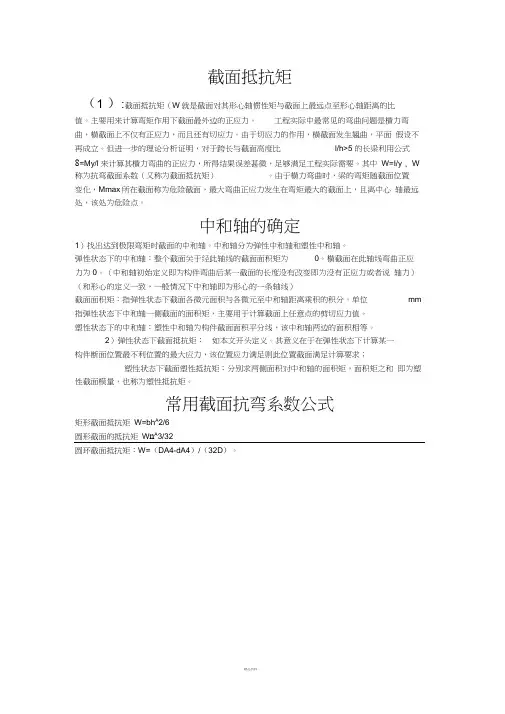

截面抵抗矩（1 ）:截面抵抗矩（W就是截面对其形心轴惯性矩与截面上最远点至形心轴距离的比值。

主要用来计算弯矩作用下截面最外边的正应力。

工程实际中最常见的弯曲问题是横力弯曲，横截面上不仅有正应力，而且还有切应力。

由于切应力的作用，横截面发生翘曲，平面假设不再成立。

但进一步的理论分析证明，对于跨长与截面高度比l/h>5 的长梁利用公式8=My/l来计算其横力弯曲的正应力，所得结果误差甚微，足够满足工程实际需要。

其中W=I/y , W 称为抗弯截面系数（又称为截面抵抗矩）。

由于横力弯曲时，梁的弯矩随截面位置变化，Mmax所在截面称为危险截面，最大弯曲正应力发生在弯矩最大的截面上，且离中心轴最远处，该处为危险点。

中和轴的确定1）找出达到极限弯矩时截面的中和轴。

中和轴分为弹性中和轴和塑性中和轴。

弹性状态下的中和轴：整个截面关于经此轴线的截面面积矩为0。

横截面在此轴线弯曲正应力为0。

（中和轴初始定义即为构件弯曲后某一截面的长度没有改变即为没有正应力或者说轴力）（和形心的定义一致，一般情况下中和轴即为形心的一条轴线）截面面积矩：指弹性状态下截面各微元面积与各微元至中和轴距离乘积的积分。

单位mm 指弹性状态下中和轴一侧截面的面积矩，主要用于计算截面上任意点的剪切应力值。

塑性状态下的中和轴：塑性中和轴为构件截面面积平分线，该中和轴两边的面积相等。

2）弹性状态下截面抵抗矩：如本文开头定义。

其意义在于在弹性状态下计算某一构件断面位置最不利位置的最大应力，该位置应力满足则此位置截面满足计算要求；塑性状态下截面塑性抵抗矩：分别求两侧面积对中和轴的面积矩，面积矩之和即为塑性截面模量，也称为塑性抵抗矩。

常用截面抗弯系数公式矩形截面抵抗矩W=bh A2/6圆形截面的抵抗矩W n A3/32圆环截面抵抗矩：W=（DA4-dA4）/（32D）。

常见截面面积、形心和惯性矩抗弯系数公式常见图形的面积、形心和惯性矩表2—2.1*烟昭變IOOE99(N$(秀匚i;M淫®。

常见截面惯性矩和抗弯截面系数自动计算 简介本文档主要介绍：工程常见截面的截面惯性矩、抗弯截面系数，主要包括矩形、矩形管、圆形、圆管、椭圆、椭圆管、六边形、花键的截面惯性矩、抗弯截面系数公式及公式自动求值方法。

理论依据根据材料力学，抗弯截面系数W X 与截面惯性矩I X 的关系公式如下： 的距离离中性为，其中轴X最远点截面上W max maxy y I X X 。

下面一一列出前述各形状截面的公式和wxMaxima 计算机自动求值算式。

矩形矩形截面如下图所示。

平行于X 轴的矩形边长为b ，平行于Y 轴的矩形边长为h ，矩形截面相对于X 轴的截面惯性矩公式为:123bh I X = 其相对于X 轴的抗弯截面系数公式为:6212W 23max bh h bh y I X X === 下面为wxMaxima 计算机自动求值算式，将下面的内容复制进wxMaxima 软件的空白区域，将数值修改为与工程实际情况相符合的数值，然后点击菜单栏的“单元”→“对单元进行求值”,即可得到想要的结果：/*矩形的截面惯性矩和抗弯截面系数计算*//*设置软件输出结果为数值*/if numer#false then numer:true else numer:true;b:38;h:130;Ix:1/12*b*h^3;Wx:1/6*b*h^2;/*作用在截面上的弯矩*/M:109874;/*弯矩在截面上产生的应力*/σ:M/Wx;矩形管矩形管截面如下图所示。

平行于X 轴的内部矩形边长为b ，平行于Y 轴的内部矩形边长为h ，平行于X 轴的外部矩形边长为B ，平行于Y 轴的外地部矩形边长为H ，矩形管截面相对于X 轴的截面惯性矩公式为:1212-123333bh BH bh BH I X -== 其相对于X 轴的抗弯截面系数公式为:hbh BH h bh BH y I X X 6212W 3333max -=-== /*矩形管的截面惯性矩和抗弯截面系数计算*//*设置软件输出结果为数值*/if numer#false then numer:true else numer:true;b:38;h:130;Ix:(B*H^3-b*h^3)/12;Wx:(B*H^3-b*h^3)/6/H;/*作用在截面上的弯矩*/M:109874;/*弯矩在截面上产生的应力*/σ:M/Wx;圆形圆形截面如下图所示。

编号：2010-01中铁二院科技研究开发计划项目分报告一截面抗弯强度验算原理设计者：岳强复核者：报告单位：中铁二院工程集团有限责任公司二〇一〇年一月目录第1章砼截面抗弯计算 (3)1、砼截面抗弯公式 (3)1.1 截面受力图示 (3)1.2 公式推导 (3)1.2.1 简化公式 (1) (3)1.2.2 简化公式 (2) (4)1.2.3合并公式(3-2）、（4-2） (4)1.2.4 分析公式(5-1） (5)1.3 特别情况 (7)1.3.1 纯弯 (7)1.3.2 大小偏心界线时 (7)1.3.3 大小偏心界线时检查式（5） (7)2、极限弯矩计算（砼应力最大时） (8)2.1 荷载图示 (8)2.2 极限应力时中性轴位置 (8)3、极限弯矩计算（钢筋应力最大时） (9)4、弯矩增加系数 (10)第1章砼截面抗弯计算1、砼截面抗弯公式1.1 截面受力图示截面作用单向荷载时，截面轴力N,弯矩为M,暂假定中性轴与弯矩方向平行，截面受力图示见图1-1，图中C 为全截面质心（含钢筋）。

图1-1 截面受力图示1.2 公式推导计算中性轴的位置，在局部坐标系（x ’,y ’,z ’）中推导。

轴力的方向以Z 坐标轴正方向为正，弯矩M 方向以绕x 轴正向为负。

''0,0zz z g g g g FN dA dA dA σσσ=+++=∑∑∑⎰ ，⑴∑⎰∑∑=⋅+⋅+⋅+-=0*0''y dA y dA y dA M y ，NMx g g g g z c σσσ，⑵式中：N 为轴力，M 为弯矩；Ag 为钢筋面积，Az 为砼面积；Yc 为重心轴到到z ’轴(截面底)距离，y 为截面砼或钢筋积分点到z ’轴距离。

1.2.1 简化公式 (1)由式εσ⋅=E ，代入式（1）中，可得，'''0z z z g g g g g g N E dA E dA E dA εεε+⋅+⋅+⋅=∑∑⎰，合并截面中受拉、受压钢筋，简化可得，0=⋅+⋅+∑⎰g g g z dA E dA E N εε 。
