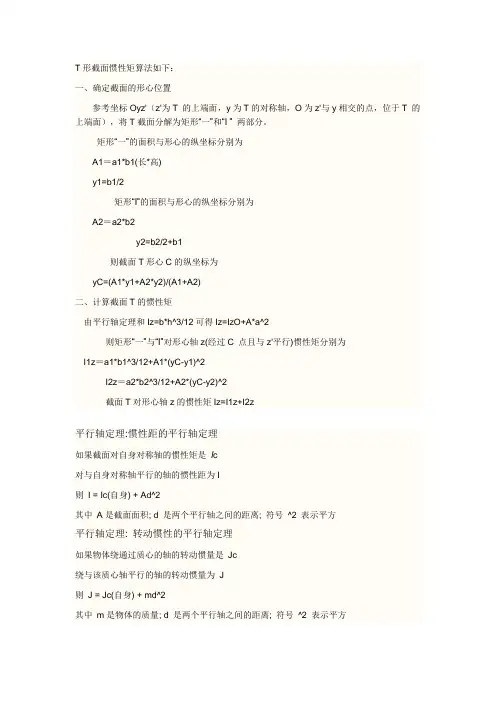

T形截面惯性矩算法如下：
一、确定截面的形心位置
参考坐标Oyz'（z'为T 的上端面，y为T的对称轴，O为z'与y相交的点，位于T 的上端面），将T截面分解为矩形“一”和“I ” 两部分。
矩形“一”的面积与形心的纵坐标分别为
A1＝a1*b1(长*高)
y1=b1/2
矩形“I”的面积与形心的纵坐标分别为
A2＝a2*b2
y2=b2/2+b1
则截面T形心C的纵坐标为
yC=(A1*y1+A2*y2)/(A1+A2)
二、计算截面T的惯性矩
由平行轴定理和Iz=b*h^3/12可得Iz=IzO+A*a^2
则矩形“一”与“I”对形心轴z(经过C 点且与z'平行)惯性矩分别为
I1z＝a1*b1^3/12+A1*(yC-y1)^2
I2z＝a2*b2^3/12+A2*(yC-y2)^2
截面T对形心轴z的惯性矩Iz=I1z+I2z
平行轴定理:惯性距的平行轴定理
如果截面对自身对称轴的惯性矩是I c
对与自身对称轴平行的轴的惯性距为I
则I = Ic(自身) + Ad^2
其中A是截面面积; d 是两个平行轴之间的距离; 符号^2 表示平方
平行轴定理: 转动惯性的平行轴定理
如果物体绕通过质心的轴的转动惯量是Jc
绕与该质心轴平行的轴的转动惯量为J
则J = Jc(自身) + md^2
其中m是物体的质量; d 是两个平行轴之间的距离; 符号^2 表示平方。
创作时间：二零二一年六月三十日
创作时间：二零二一年六月三十日 之马矢奏春创作
T 形截面惯性矩算法如下：一、确定截面的形心位置 参考坐标Oyz'（z'为T 的上端面, y 为T 的对称轴, O 为z'与y 相交的点, 位于T 的上端面）, 将T 截面分解为矩形“一”和“I ” 两部份. 矩形“一”的面积与形心的纵坐标分别为 A1＝a1*b1(长*高) y1=b1/2 矩形“I”的面积与形心的纵坐标分别为 A2＝a2*b2 y2=b2/2+b1 则截面T 形心C 的纵坐标为 yC=(A1*y1+A2*y2)/(A1+A2)二、计算截面T 的惯性矩 由平行轴定理和Iz=b*h^3/12可得Iz=IzO+A*a^2 则矩形“一”与“I”对形心轴z(经过C 点
且与z'平行)惯性矩分别为 I1z ＝a1*b1^3/12+A1*(yC-y1)^2 I2z ＝a2*b2^3/12+A2*(yC-y2)^2 截面T 对形心轴z 的惯性矩
Iz=I1z+I2z。

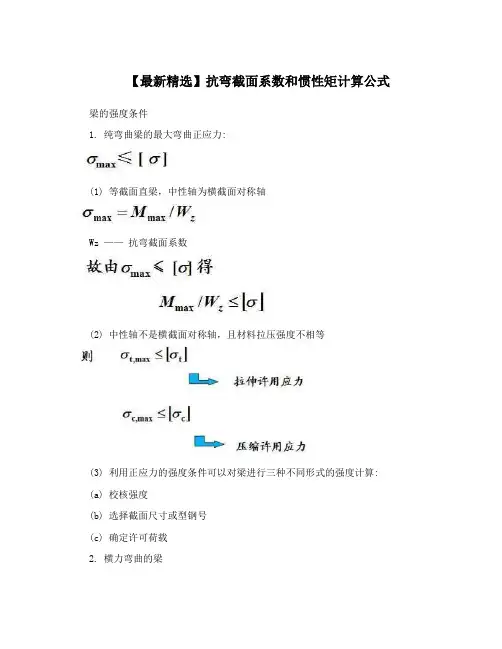

【最新精选】抗弯截面系数和惯性矩计算公式梁的强度条件1. 纯弯曲梁的最大弯曲正应力:(1) 等截面直梁，中性轴为横截面对称轴Wz ——抗弯截面系数(2) 中性轴不是横截面对称轴，且材料拉压强度不相等(3) 利用正应力的强度条件可以对梁进行三种不同形式的强度计算:(a) 校核强度(b) 选择截面尺寸或型钢号(c) 确定许可荷载2. 横力弯曲的梁注意:(1) 一般的梁，其强度主要受到按正应力的强度条件控制，所以在选择梁的截面尺寸或确定许可荷载时，都先按正应力强度条件进行计算，然后按切应力强度条件校核。
(2) 在弯矩为最大的横截面上距中性轴最远点处有最大正应力;在剪力为最大的横截面的中性轴上各点处有最大切应力。
轴惯性矩及抗弯截面系数(1) 实心矩形的惯性矩及抗弯截面系数(2) 空心矩形的惯性矩及抗弯截面系数(3) 实心圆截面的惯性矩及抗弯截面系数(4) 空心圆截面的惯性矩【附加总结类文档一篇，不需要的朋友可以下载后编辑删除，谢谢】2015年文化馆个人工作总结在XXXX年X月，本人从XXXX学院毕业，来到了实现我梦想的舞台--XX区文化馆工作。
在这里我用艰辛的努力，勤劳的付出，真诚而认真地工作态度认真的做好自身的每一项文化馆相关工作，取得了较为良好的工作业绩。
随着一场场活动的成功举办、一台台戏剧的成功出演，在这个带有着梦想和希望的舞台上，转眼之间我已在这里渡过了XX年的青春事业，我亦与舞台共同成长，逐步由一名青涩的毕业生，历练成为了今天的XXX。
梦想在于不断坚持，未来的旅途在于不断的前进，在这个承载着梦的舞台上，我持以坚定的信心和丰富的工作能力与工作经验，一步一步超前迈进着。
下面我将自身XX年来的工作能力情况总结如下:一、一专多能服务1、高端学识水平。
本人于XXXX年XX月毕业于XXXX大学XX专业。
随后于XXXX年X月进入XX区文化馆从事XX工作，至今已有XX年的时间。
在本人从事文化馆XX工作的XX年里，我始终坚持积极探索、勤奋学习，做到辅助教学与实际工作相长，坚定与时俱进的思想理念，努力攻克各项困难，将提高效益型，能力型的工作绩效作为自己的奋斗目标，并在自身的素质方面进行了坚持不懈的强化与提高。

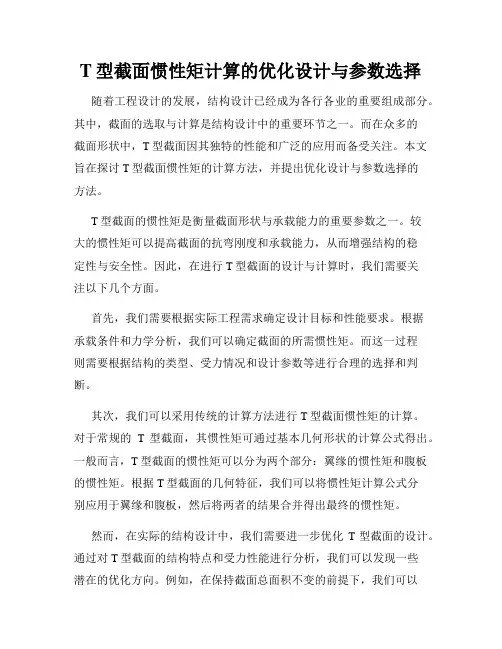

T型截面惯性矩计算的优化设计与参数选择随着工程设计的发展，结构设计已经成为各行各业的重要组成部分。
其中，截面的选取与计算是结构设计中的重要环节之一。
而在众多的截面形状中，T型截面因其独特的性能和广泛的应用而备受关注。
本文旨在探讨T型截面惯性矩的计算方法，并提出优化设计与参数选择的方法。
T型截面的惯性矩是衡量截面形状与承载能力的重要参数之一。
较大的惯性矩可以提高截面的抗弯刚度和承载能力，从而增强结构的稳定性与安全性。
因此，在进行T型截面的设计与计算时，我们需要关注以下几个方面。
首先，我们需要根据实际工程需求确定设计目标和性能要求。
根据承载条件和力学分析，我们可以确定截面的所需惯性矩。
而这一过程则需要根据结构的类型、受力情况和设计参数等进行合理的选择和判断。
其次，我们可以采用传统的计算方法进行T型截面惯性矩的计算。
对于常规的T型截面，其惯性矩可通过基本几何形状的计算公式得出。
一般而言，T型截面的惯性矩可以分为两个部分：翼缘的惯性矩和腹板的惯性矩。
根据T型截面的几何特征，我们可以将惯性矩计算公式分别应用于翼缘和腹板，然后将两者的结果合并得出最终的惯性矩。
然而，在实际的结构设计中，我们需要进一步优化T型截面的设计。
通过对T型截面的结构特点和受力性能进行分析，我们可以发现一些潜在的优化方向。
例如，在保持截面总面积不变的前提下，我们可以增加翼缘的宽度，从而增大翼缘的惯性矩。
此外，我们还可以适当调整腹板与翼缘的尺寸比例，使得截面惯性矩达到最优化的设计效果。
另外，选择合适的材料也是优化T型截面设计的关键。
常见的结构钢材料具有良好的强度和韧性，可以满足大部分工程需求。
然而，在特殊的工程环境中，我们还需要考虑其他材料的选择，如复合材料等。
优化设计中，我们需要综合考虑材料的力学性能、成本、加工难易度等因素，选择最适合的材料。
除了上述的设计与选择方面，我们还应该关注T型截面惯性矩计算的精度和可靠性。
传统的手工计算方法虽然简单，但在一些复杂结构和大量的数据计算情况下，往往难以满足要求。

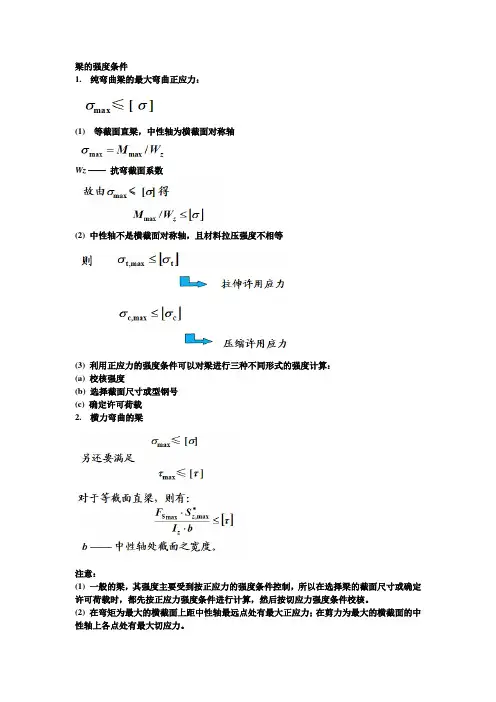

梁的强度条件
1. 纯弯曲梁的最大弯曲正应力：
(1) 等截面直梁，中性轴为横截面对称轴
Wz——抗弯截面系数
(2) 中性轴不是横截面对称轴，且材料拉压强度不相等
(3) 利用正应力的强度条件可以对梁进行三种不同形式的强度计算：
(a) 校核强度
(b) 选择截面尺寸或型钢号
(c) 确定许可荷载
2. 横力弯曲的梁
注意：
(1) 一般的梁，其强度主要受到按正应力的强度条件控制，所以在选择梁的截面尺寸或确定许可荷载时，都先按正应力强度条件进行计算，然后按切应力强度条件校核。
(2) 在弯矩为最大的横截面上距中性轴最远点处有最大正应力；在剪力为最大的横截面的中性轴上各点处有最大切应力。
轴惯性矩及抗弯截面系数
(1) 实心矩形的惯性矩及抗弯截面系数
(2) 空心矩形的惯性矩及抗弯截面系数
(3) 实心圆截面的惯性矩及抗弯截面系数
(4) 空心圆截面的惯性矩。
常用截面惯性矩与截面系数的计算截面的惯性矩是描述截面抗弯刚度大小的一个物理量，常用于结构力学和工程设计中。
截面系数是截面抗弯性能的一个重要参数，它表示截面抵抗外力作用下的变形能力。
下面将介绍一些常用的截面惯性矩和截面系数的计算方法。
1.矩形截面：矩形截面的惯性矩可以通过以下公式计算：I=(b*h^3)/12其中，I表示矩形截面的惯性矩，b表示矩形截面的宽度，h表示矩形截面的高度。
矩形截面的截面系数可以通过以下公式计算：W=(b*h^2)/6其中，W表示矩形截面的截面系数。
2.圆形截面：圆形截面的惯性矩可以通过以下公式计算：I=π*r^4/4其中，I表示圆形截面的惯性矩，r表示圆形截面的半径。
圆形截面的截面系数可以通过以下公式计算：W=π*r^3/3其中，W表示圆形截面的截面系数。
3.正三角形截面：正三角形截面的惯性矩可以通过以下公式计算：I=b*h^3/36其中，I表示正三角形截面的惯性矩，b表示正三角形截面的底边长度，h表示正三角形截面的高度。
正三角形截面的截面系数可以通过以下公式计算：W=b*h^2/24其中，W表示正三角形截面的截面系数。
4.T形截面：T形截面的惯性矩可以通过以下公式计算：I=(b1*h1^3+b2*h2^3)/12其中，I表示T形截面的惯性矩，b1和b2分别表示T形截面的上下翼缘的宽度，h1和h2分别表示T形截面的上下翼缘的高度。
T形截面的截面系数可以通过以下公式计算：W=(b1*h1^2+b2*h2^2)/6其中，W表示T形截面的截面系数。
需要注意的是，上述给出的公式仅适用于一些常见的截面形状，并且仅考虑了截面的几何特性。
在实际的工程设计中，还需要考虑材料的弹性模量等参数，并基于这些参数进行更精确的计算。
此外，还有一些其他复杂截面的惯性矩和截面系数的计算公式，如梯形截面、圆环截面等。
对于这些复杂截面的计算，可以借助数值方法或计算机辅助设计软件进行求解。
总之，截面的惯性矩和截面系数是结构力学和工程设计中常用的参数，通过计算这些参数可以评估截面的抗弯刚度和抗剪性能，为工程结构的设计提供依据。

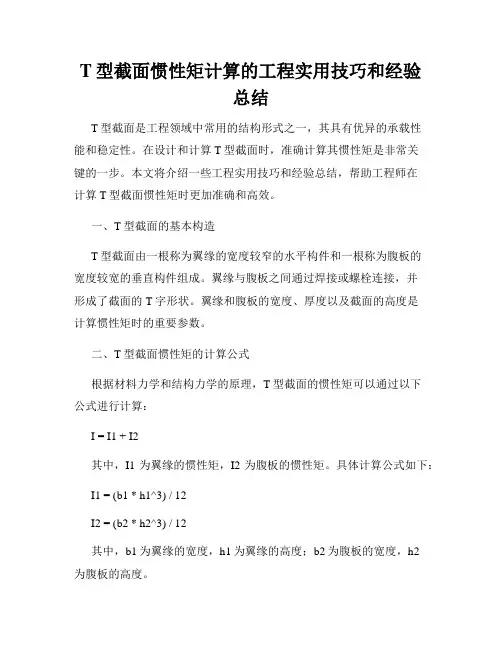

T型截面惯性矩计算的工程实用技巧和经验总结T型截面是工程领域中常用的结构形式之一，其具有优异的承载性能和稳定性。
在设计和计算T型截面时，准确计算其惯性矩是非常关键的一步。
本文将介绍一些工程实用技巧和经验总结，帮助工程师在计算T型截面惯性矩时更加准确和高效。
一、T型截面的基本构造T型截面由一根称为翼缘的宽度较窄的水平构件和一根称为腹板的宽度较宽的垂直构件组成。
翼缘与腹板之间通过焊接或螺栓连接，并形成了截面的T字形状。
翼缘和腹板的宽度、厚度以及截面的高度是计算惯性矩时的重要参数。
二、T型截面惯性矩的计算公式根据材料力学和结构力学的原理，T型截面的惯性矩可以通过以下公式进行计算：I = I1 + I2其中，I1为翼缘的惯性矩，I2为腹板的惯性矩。
具体计算公式如下：I1 = (b1 * h1^3) / 12I2 = (b2 * h2^3) / 12其中，b1为翼缘的宽度，h1为翼缘的高度；b2为腹板的宽度，h2为腹板的高度。
三、截面参数的测量和计算在实际工程中，测量和计算截面的参数是计算惯性矩的关键步骤。
以下是一些常用的测量和计算技巧：1. 测量翼缘的宽度和高度：使用尺子或卷尺测量翼缘的宽度和高度，并记录下精确数值。
2. 计算翼缘的惯性矩：根据测量得到的翼缘宽度和高度，使用公式I1 = (b1 * h1^3) / 12 计算翼缘的惯性矩。
3. 测量腹板的宽度和高度：同样使用尺子或卷尺测量腹板的宽度和高度，并记录下精确数值。
4. 计算腹板的惯性矩：根据测量得到的腹板宽度和高度，使用公式I2 = (b2 * h2^3) / 12 计算腹板的惯性矩。
四、截面参数的优化设计在实际工程设计中，经常需要优化T型截面的参数以满足特定的承载要求。
以下是一些截面参数的优化设计技巧：1. 翼缘宽度的选择：根据实际承载情况和材料强度要求，选择适当的翼缘宽度，以提高截面的抗弯刚度和承载能力。
2. 腹板高度的确定：根据实际力学计算和截面的限制条件，确定合适的腹板高度，以提高截面的整体强度和稳定性。

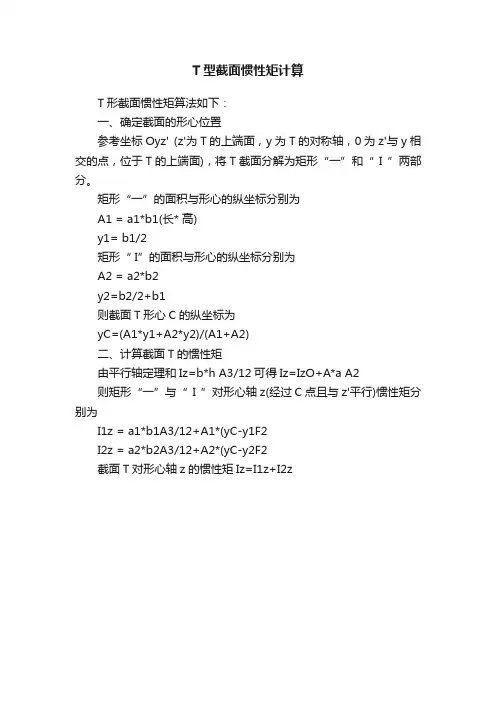

T型截面惯性矩计算
T形截面惯性矩算法如下：
一、确定截面的形心位置
参考坐标Oyz' (z'为T的上端面，y为T的对称轴，0为z'与y相
交的点，位于T的上端面)，将T截面分解为矩形“一”和“ I ”两部
分。
矩形“一”的面积与形心的纵坐标分别为
A1 = a1*b1(长* 高)
y1= b1/2
矩形“ I”的面积与形心的纵坐标分别为
A2 = a2*b2
y2=b2/2+b1
则截面T形心C的纵坐标为
yC=(A1*y1+A2*y2)/(A1+A2)
二、计算截面T的惯性矩
由平行轴定理和Iz=b*h A3/12可得Iz=IzO+A*a A2
则矩形“一”与“ I ”对形心轴z(经过C点且与z'平行)惯性矩分
别为
I1z = a1*b1A3/12+A1*(yC-y1F2
I2z = a2*b2A3/12+A2*(yC-y2F2
截面T对形心轴z的惯性矩Iz=I1z+I2z

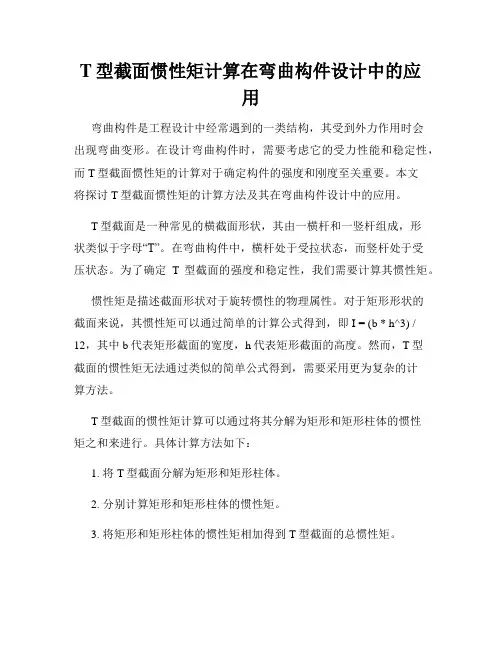

T型截面惯性矩计算在弯曲构件设计中的应用弯曲构件是工程设计中经常遇到的一类结构，其受到外力作用时会出现弯曲变形。
在设计弯曲构件时，需要考虑它的受力性能和稳定性，而T型截面惯性矩的计算对于确定构件的强度和刚度至关重要。
本文将探讨T型截面惯性矩的计算方法及其在弯曲构件设计中的应用。
T型截面是一种常见的横截面形状，其由一横杆和一竖杆组成，形状类似于字母“T”。
在弯曲构件中，横杆处于受拉状态，而竖杆处于受压状态。
为了确定T型截面的强度和稳定性，我们需要计算其惯性矩。
惯性矩是描述截面形状对于旋转惯性的物理属性。
对于矩形形状的截面来说，其惯性矩可以通过简单的计算公式得到，即I = (b * h^3) / 12，其中b代表矩形截面的宽度，h代表矩形截面的高度。
然而，T型截面的惯性矩无法通过类似的简单公式得到，需要采用更为复杂的计算方法。
T型截面的惯性矩计算可以通过将其分解为矩形和矩形柱体的惯性矩之和来进行。
具体计算方法如下：1. 将T型截面分解为矩形和矩形柱体。
2. 分别计算矩形和矩形柱体的惯性矩。
3. 将矩形和矩形柱体的惯性矩相加得到T型截面的总惯性矩。
例如，假设T型截面的横杆宽度为b1，高度为h1，竖杆宽度为b2，高度为h2。
首先计算矩形的惯性矩，即I1 = (b1 * h1^3) / 12。
然后计算矩形柱体的惯性矩，即I2 = (b2 * h2^3) / 12。
最后将两者相加得到T型截面的总惯性矩，即I = I1 + I2。
T型截面惯性矩的计算对于弯曲构件的设计非常重要，它可以帮助工程师确定构件的抗弯刚度和强度。
在实际设计中，当弯曲构件的受力情况已知时，可以根据惯性矩的计算结果来选择合适的截面尺寸，以满足设计要求。
例如，当设计一个T型截面的梁时，我们需要确定横杆和竖杆的宽度和高度。
根据材料的强度要求和受力情况，我们可以通过计算T型截面的惯性矩来选择合适的尺寸。
如果惯性矩较大，则表示梁的抗弯刚度较高，可以选择较小的尺寸；反之，如果惯性矩较小，则表示梁的抗弯刚度较低，需要选择较大的尺寸。
抗弯截面系数及惯性矩公式大全
梁的强度条件
1. 纯弯曲梁的最大弯曲正应力：
(1) 等截面直梁，中性轴为横截面对称轴
Wz——抗弯截面系数
(2) 中性轴不是横截面对称轴，且材料拉压强度不相等
(3) 利用正应力的强度条件可以对梁进行三种不同形式的强度计算：
(a) 校核强度
(b) 选择截面尺寸或型钢号
(c) 确定许可荷载
2. 横力弯曲的梁
注意：
(1) 一般的梁，其强度主要受到按正应力的强度条件控制，所以在选择梁的截面尺寸或确定许可荷载时，都先按正应力强度条件进行计算，然后按切应力强度条件校核。
(2) 在弯矩为最大的横截面上距中性轴最远点处有最大正应力；在剪力为最大的横截面的中性轴上各点处有最大切应力。
轴惯性矩及抗弯截面系数
(1) 实心矩形的惯性矩及抗弯截面系数
(2) 空心矩形的惯性矩及抗弯截面系数
(3) 实心圆截面的惯性矩及抗弯截面系数
(4) 空心圆截面的惯性矩。
