矩形截面惯性矩附抗弯截面系数

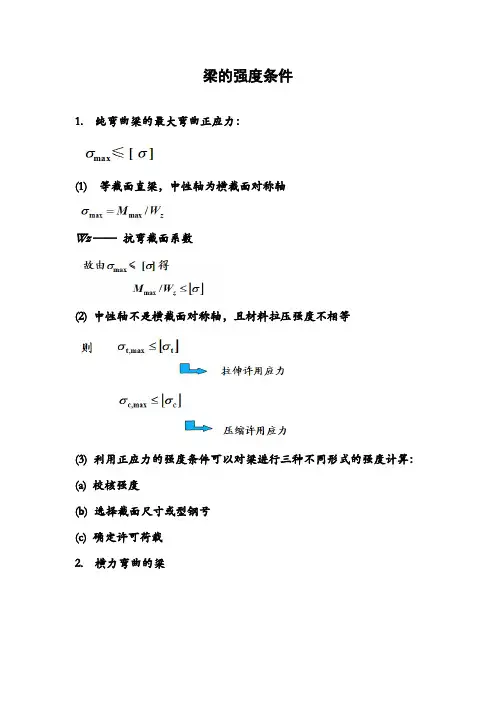

梁的强度条件
1. 纯弯曲梁的最大弯曲正应力：
(1) 等截面直梁，中性轴为横截面对称轴
Wz——抗弯截面系数
(2) 中性轴不是横截面对称轴，且材料拉压强度不相等
(3) 利用正应力的强度条件可以对梁进行三种不同形式的强度计算：
(a) 校核强度
(b) 选择截面尺寸或型钢号
(c) 确定许可荷载
2. 横力弯曲的梁
注意：
(1) 一般的梁，其强度主要受到按正应力的强度条件控制，所以在选择梁的截面尺寸或确定许可荷载时，都先按正应力强度条件进行计算，然后按切应力强度条件校核。

(2) 在弯矩为最大的横截面上距中性轴最远点处有最大正应力；在剪力为最大的横截面的中性轴上各点处有最大切应力。

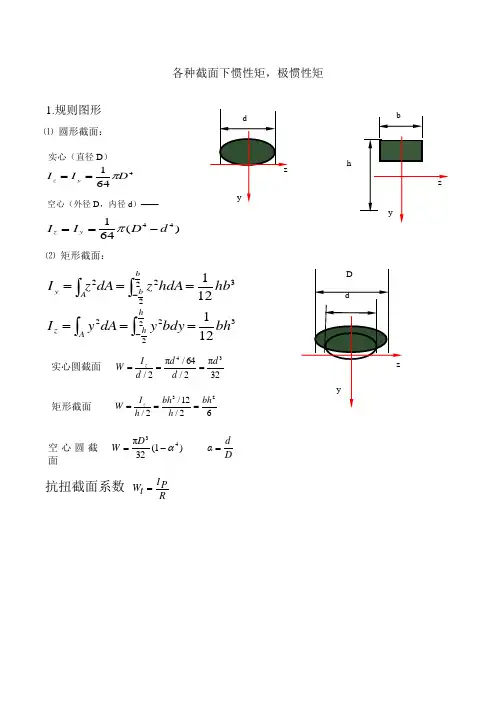

轴惯性矩及抗弯截面系数
(1) 实心矩形的惯性矩及抗弯截面系数
(2) 空心矩形的惯性矩及抗弯截面系数
(3) 实心圆截面的惯性矩及抗弯截面系数
(4) 空心圆截面的惯性矩
三角形
bh
惯性矩IIx1 bh^3/4
Ix bh^3/36
Ix2 bh^3/16 抗弯截面系数W
Wx1 bh^2/24 Wx2 bh^2/12。

抗扭截面系数抗弯截面系数
抗扭截面系数抗弯截面系数如下：
抗扭截面系数：Wt=Ip/r（Wt为抗扭截面系数，Ip为横截面的极惯性矩，r为截面半径）
抗弯截面系数：Wz=Iz/y（Wz为抗弯截面系数，Iz为横截面对z轴惯性矩，y为截面离圆心最大值）
在横截面距圆心为ρ处取一微面积dA,该微面积上的内力为τdA，对圆心的力矩为ρ*τdA，在整个横截面积分得横截面上的内力系对圆心之矩，这就是横截面上的扭矩T。

T=∫ρ*τdA又有τp=Gρdφ/dx，将T代入其中的T=Gdφ/dx*∫ρ²dA，令
Ip=∫ρ²dA，代入化简得τmax=T*r/Ip令Wt=Ip/r，即为抗扭截面系数的来由。

对于中性轴为横截面的对称轴，最大拉、压应力相等，都为
σ=My/Iz。

令Wz=Iz/y即得抗弯截面系数。

扩展资料：以上公式都为在平面假设的基础上导出的。

试验结果表明，只有对等直圆轴，平面假设才成立，所以这些公式只适用于等直圆轴。

对于圆截面沿周线缓慢变化的小锥度圆锥周，也可以近似的应用这些公式。

实心轴：Ip=πd⁴/32，Wt=Ip*2/d=πd³/16，Iz=πd⁴/64，Wz=πd³/32空心轴：α=d/D，Wt=πD⁴(1-α⁴)/32，Wz=πD³(1-α⁴)/32。

常见截面惯性矩和抗弯截面系数自动计算 简介本文档主要介绍：工程常见截面的截面惯性矩、抗弯截面系数，主要包括矩形、矩形管、圆形、圆管、椭圆、椭圆管、六边形、花键的截面惯性矩、抗弯截面系数公式及公式自动求值方法。

理论依据根据材料力学，抗弯截面系数W X 与截面惯性矩I X 的关系公式如下： 的距离离中性为，其中轴X最远点截面上W max maxy y I X X 。

下面一一列出前述各形状截面的公式和wxMaxima 计算机自动求值算式。

矩形矩形截面如下图所示。

平行于X 轴的矩形边长为b ，平行于Y 轴的矩形边长为h ，矩形截面相对于X 轴的截面惯性矩公式为:123bh I X = 其相对于X 轴的抗弯截面系数公式为:6212W 23max bh h bh y I X X === 下面为wxMaxima 计算机自动求值算式，将下面的内容复制进wxMaxima 软件的空白区域，将数值修改为与工程实际情况相符合的数值，然后点击菜单栏的“单元”→“对单元进行求值”,即可得到想要的结果：/*矩形的截面惯性矩和抗弯截面系数计算*//*设置软件输出结果为数值*/if numer#false then numer:true else numer:true;b:38;h:130;Ix:1/12*b*h^3;Wx:1/6*b*h^2;/*作用在截面上的弯矩*/M:109874;/*弯矩在截面上产生的应力*/σ:M/Wx;矩形管矩形管截面如下图所示。

平行于X 轴的内部矩形边长为b ，平行于Y 轴的内部矩形边长为h ，平行于X 轴的外部矩形边长为B ，平行于Y 轴的外地部矩形边长为H ，矩形管截面相对于X 轴的截面惯性矩公式为:1212-123333bh BH bh BH I X -== 其相对于X 轴的抗弯截面系数公式为:hbh BH h bh BH y I X X 6212W 3333max -=-== /*矩形管的截面惯性矩和抗弯截面系数计算*//*设置软件输出结果为数值*/if numer#false then numer:true else numer:true;b:38;h:130;Ix:(B*H^3-b*h^3)/12;Wx:(B*H^3-b*h^3)/6/H;/*作用在截面上的弯矩*/M:109874;/*弯矩在截面上产生的应力*/σ:M/Wx;圆形圆形截面如下图所示。

抗弯截面系数及惯性矩公式大全
梁的强度条件
1. 纯弯曲梁的最大弯曲正应力：
(1) 等截面直梁，中性轴为横截面对称轴
Wz——抗弯截面系数
(2) 中性轴不是横截面对称轴，且材料拉压强度不相等
(3) 利用正应力的强度条件可以对梁进行三种不同形式的强度计算：
(a) 校核强度
(b) 选择截面尺寸或型钢号
(c) 确定许可荷载
2. 横力弯曲的梁
注意：
(1) 一般的梁，其强度主要受到按正应力的强度条件控制，所以在选择梁的截面尺寸或确定许可荷载时，都先按正应力强度条件进行计算，然后按切应力强度条件校核。

(2) 在弯矩为最大的横截面上距中性轴最远点处有最大正应力；在剪力为最大的横截面的中性轴上各点处有最大切应力。

轴惯性矩及抗弯截面系数
(1) 实心矩形的惯性矩及抗弯截面系数
(2) 空心矩形的惯性矩及抗弯截面系数
(3) 实心圆截面的惯性矩及抗弯截面系数
(4) 空心圆截面的惯性矩。

梁的强度条件
1.纯弯曲梁的最大弯曲正应力：
(1)等截面直梁，中性轴为横截面对称轴
Wz——抗弯截面系数
(2)中性轴不是横截面对称轴，且材料拉压强度不相等
(3)利用正应力的强度条件可以对梁进行三种不同形式的强度计算：
(a)校核强度
(b)选择截面尺寸或型钢号
(c)确定许可荷载
2.横力弯曲的梁
注意：
(1)一般的梁，其强度主要受到按正应力的强度条件控制，所以在选择梁的截面尺寸或确定许可荷载时，都先按正应力强度条件进行计算，然后按切应力强度条件校核。

(2)在弯矩为最大的横截面上距中性轴最远点处有最大正应力；在剪力为最大的横截面的中性轴上各点处有最大切应力。

轴惯性矩及抗弯截面系数
(1)实心矩形的惯性矩及抗弯截面系数
(2)空心矩形的惯性矩及抗弯截面系数
(3)实心圆截面的惯性矩及抗弯截面系数
(4)空心圆截面的惯性矩。

常用截面几何性质计算返回目录项目公式单位宽度b mm外高H mm内高h mm面积A=b*（H-h)mm^2对Y轴的惯性矩Iy=(H-h)b³/12mm^4对Z轴的惯性矩Iz=b(H³-h³）/12mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm对Z轴惯性半径i z=（Iz/A）^0.5mm形心到边缘的距离e y=b/2mm形心到边缘的距离e z=H/2mm对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度H mm内宽h mm面积A=H^2-h^2mm^2对Y轴的惯性矩Iy=(H^4-h^4)/12mm^4对Z轴的惯性矩Iz=(H^4-h^4)/12mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=H/2mm 形心到边缘的距离e z=H/2mm 形心到边缘的距离e z1=0.707*H mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3对Z轴抗弯截面系数W z1=Iz/e z mm^3抗扭截面系数mm^3宽度a mm直径d mm面积A=a^2-Pi*d^2/4mm^2对Y轴的惯性矩Iy=a^4/12-Pi*d^4/64mm^4对Z轴的惯性矩Iz=a^4/12-Pi*d^4/64mm^4对Y轴惯性半径i=（Iy/A）^0.5mm 对Z轴惯性半径i=（Iz/A）^0.5mm 形心到边缘的距离e y=a/2mm 形心到边缘的距离e z=a/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3a=0,三角形顶宽a mm底宽b mm高h mm面积A=h*（a+b)/2mm^2对Y轴的惯性矩mm^4对Z轴的惯性矩Iz=h^3*(a^2+4*a*b+b^2)/36/(a+b)mm^4对Y轴惯性半径mm 对Z轴惯性半径iz=（Iz/A）^0.5mm 形心到边缘的距离e y1=h*(2*a+b)/(a+b)/3mm 形心到边缘的距离e y2=h*(a+2*b)/(a+b)/3mm 对底边抗弯截面系数W z1=Iz/e y1mm^3对顶边抗弯截面系数W z2=Iz/e y2mm^3抗扭截面系数mm^3正多边形边数n边长a mm 外接圆半径R=a/2/sin（180°/n）mm 内接圆半径r=a/2/sin（180°/n）mm 面积A=n*R^2*sin(2*Pi/n)/2mm^2惯性矩I=A*(6*R^2-a^2)/24mm^4对Y轴惯性半径i=（I/A）^0.5mm形心到底边的距离e y=r mm 形心到顶边的距离e y1=R mm 对底边抗弯截面系数W z=I/R/cos（Pi/n）mm^3对顶点抗弯截面系数W z1=I/R mm^3抗扭截面系数mm^3宽度a mm直径d mm面积A=a^2-Pi*d^2/4mm^2对Y轴的惯性矩Iy=a^4/12-Pi*d^4/64mm^4对Z轴的惯性矩Iz=a^4/12-Pi*d^4/64mm^4对Y轴惯性半径i=（Iy/A）^0.5mm 对Z轴惯性半径i=（Iz/A）^0.5mm 形心到边缘的距离e y=a/2mm 形心到边缘的距离e z=a/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3外径D mm内径d mm面积A=Pi*(D^2-d^2)/4mm^2惯性矩I=Pi*(D^4-d^4)/64mm^4惯性半径i=（Iz/A）^0.5mm 形心到边缘的距离e=D/2mm 抗弯截面系数W=I/e mm^3抗扭截面系数Wt=Pi*D^3(1-（d/D）^4)/16mm^3外径D mm内径d mm面积A=Pi*(D^2-d^2)/8mm^2对Y轴的惯性矩Iy=Pi*（D^4-d^4)/128mm^4对Z轴的惯性矩Iz=0.00686*(D^4-d^4)-0.0177*D^2*d^2*(D-d)/(D+d mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=2*(D^2+D*d+d^2)/3*Pi*(D+d)mm 形心到边缘的距离e z=D/2mm 对Y轴抗弯截面系数W y=Pi*D^3*(1-d^4/D^4)/64mm^3对顶点的抗弯截面系数W z=Iz/（D/2-e y)mm^3对底边的抗弯截面系数W z1=Iz/e y mm^3抗扭截面系数mm^3直径d mm宽度b mm深度t mm面积A=Pi*d^2/4-b*t mm^2对Y轴的惯性矩Iy=Pi*d^4/64-t*b^3/12mm^4对Z轴的惯性矩Iz=Pi*d^4/64-b*t*(d-t)^2/4mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3直径d mm宽度b mm深度t mm面积A=Pi*d^2/4-2*b*t mm^2对Y轴的惯性矩Iy=Pi*d^4/64-t*b^3/6mm^4对Z轴的惯性矩Iz=Pi*d^4/64-b*t*(d-t)^2/2mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3直径d mm支架d1mm面积A=Pi*d^2/4-d1*d mm^2对Y轴的惯性矩Iy=Pi*d^4*(1-1.69*d1/d)/64mm^4对Z轴的惯性矩Iz=Pi*d^4*(1-1.69*d1^3/d^3)/64mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度B mm宽度b mm高度H mm高度h mm面积A=B*H+b*h mm^2对Z轴的惯性矩Iz=(B*H^3+b*h^3)/12mm^4对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e z=H/2mm 对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度B mm宽度a mm高度H mm高度d mm面积A=B*H+b*h mm^2对Z轴的惯性矩Iz=mm^4对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度B mm宽度a mm205214 4533.375 7642.7109384.6026074495.9760858861010 453.3375 764.271093810102020。

梁的强度条件
1. 纯弯曲梁的最大弯曲正应力：
(1) 等截面直梁，中性轴为横截面对称轴
Wz——抗弯截面系数
(2) 中性轴不是横截面对称轴，且材料拉压强度不相等
(3) 利用正应力的强度条件可以对梁进行三种不同形式的强度计算：
(a) 校核强度
(b) 选择截面尺寸或型钢号
(c) 确定许可荷载
2. 横力弯曲的梁
注意：
(1) 一般的梁，其强度主要受到按正应力的强度条件控制，所以在选择梁的截面尺寸或确定许可荷载时，都先按正应力强度条件进行计算，然后按切应力强度条件校核。

(2) 在弯矩为最大的横截面上距中性轴最远点处有最大正应力；在剪力为最大的横截面的中性轴上各点处有最大切应力。

轴惯性矩及抗弯截面系数
(1) 实心矩形的惯性矩及抗弯截面系数
(2) 空心矩形的惯性矩及抗弯截面系数
(3) 实心圆截面的惯性矩及抗弯截面系数
(4) 空心圆截面的惯性矩
计算公式编辑
常见截面的惯性矩公式
矩形
b*h^3/12 其中：b—宽；h—高
三角形
b*h^3/36 其中：b—底长；h—高
圆形
π*d^4/64 其中：d—直径
圆环形
π*D^4*(1-α^4)/64; α=d/D 其中：d—内环直径；D—外环直径。

【最新精选】抗弯截面系数和惯性矩计算公式梁的强度条件1. 纯弯曲梁的最大弯曲正应力:(1) 等截面直梁，中性轴为横截面对称轴Wz ——抗弯截面系数(2) 中性轴不是横截面对称轴，且材料拉压强度不相等(3) 利用正应力的强度条件可以对梁进行三种不同形式的强度计算:(a) 校核强度(b) 选择截面尺寸或型钢号(c) 确定许可荷载2. 横力弯曲的梁注意:(1) 一般的梁，其强度主要受到按正应力的强度条件控制，所以在选择梁的截面尺寸或确定许可荷载时，都先按正应力强度条件进行计算，然后按切应力强度条件校核。

(2) 在弯矩为最大的横截面上距中性轴最远点处有最大正应力;在剪力为最大的横截面的中性轴上各点处有最大切应力。
