实验四 双D触发器及其应用

触发器功能实验报告触发器功能实验报告引言：触发器是数字电路中常见的重要元件，它能够在特定的输入条件下产生稳定的输出信号。

本实验旨在通过构建不同类型的触发器电路，探究触发器的基本原理和功能。

实验一：RS触发器RS触发器是最简单的一种触发器，由两个交叉连接的非门组成。

实验中我们使用了两个与非门来构建RS触发器电路，其中一个与非门的输出连接到另一个与非门的输入，反之亦然。

通过设置不同的输入状态，我们可以观察到RS触发器的两种稳定状态：置位和复位。

实验二：D触发器D触发器是一种常用的触发器，它具有单一输入和双输出。

实验中我们使用了两个与非门和一个或非门来构建D触发器电路。

通过输入信号的变化，我们可以观察到D触发器的工作原理：当输入信号为高电平时，输出保持之前的状态，当输入信号为低电平时，输出根据之前的状态进行切换。

实验三：JK触发器JK触发器是一种多功能的触发器，它具有两个输入和两个输出。

实验中我们使用了两个与非门和一个或非门来构建JK触发器电路。

通过设置不同的输入状态，我们可以观察到JK触发器的四种工作模式：置位、复位、切换和禁用。

实验四：T触发器T触发器是一种特殊的JK触发器，它只有一个输入和两个输出。

实验中我们使用了两个与非门和一个或非门来构建T触发器电路。

通过输入信号的变化，我们可以观察到T触发器的工作原理：当输入信号为高电平时，输出状态翻转，当输入信号为低电平时，输出保持不变。

实验五：应用实例在实验的最后，我们通过一个简单的应用实例来展示触发器的实际应用。

我们构建了一个二进制计数器电路，使用了多个D触发器和与非门。

通过输入脉冲信号，我们可以观察到计数器的工作原理：每次接收到脉冲信号，计数器的输出状态按照二进制规律进行变化。

结论：通过本次实验，我们深入了解了不同类型的触发器的功能和工作原理。

触发器在数字电路中具有重要的应用价值，能够实现各种逻辑功能和时序控制。

进一步的研究和实践将有助于我们更好地理解和应用触发器，提高数字电路设计的能力。

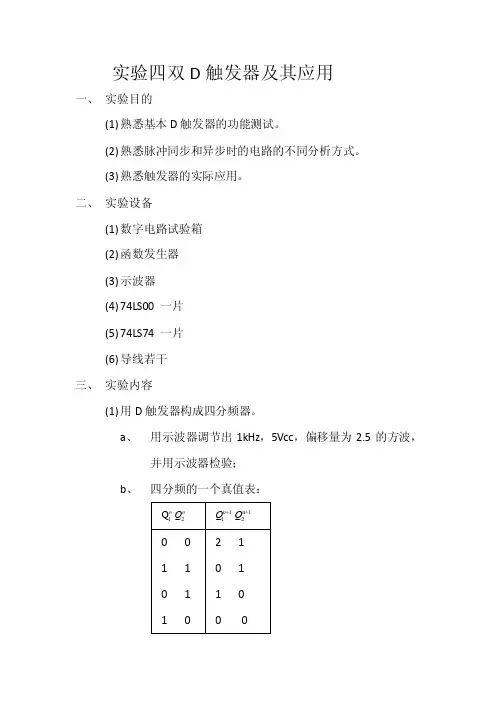

实验四双D触发器及其应用一、实验目的(1)熟悉基本D触发器的功能测试。

(2)熟悉脉冲同步和异步时的电路的不同分析方式。

(3)熟悉触发器的实际应用。

二、实验设备(1)数字电路试验箱(2)函数发生器(3)示波器(4)74LS00 一片(5)74LS74 一片(6)导线若干三、实验内容(1)用D触发器构成四分频器。

a、用示波器调节出1kHz，5Vcc，偏移量为2.5的方波，并用示波器检验；b、四分频的一个真值表：c 、 实现功能的电路图如下，在CP1端加入方波，用示波器的CH1接CP1，CH2接Q2，观察并记录波形；d 、e 、f 、g 、h 、i 、j 、(2) 设计电路实现如下CP 脉冲时输出如F 示：CPFa 、 列出实现功能的状态转化真值表：b 、 用异步触发器实现如下，在CP1端加入方波，用示波器的CH1接CP1，CH2接F=Q1•Q2•CP ，观察并记录波形；c 、 由a 中的真值表分析得知：'F =21n n Q Q ∙1212n n Q Q D +==1121n n Q Q D +=='F F CP =∙↑四、 实验结果记录及分析(1) 用示波器调出的波形如下图所示：分析：在实验前我们成功调出了1kHz，5Vcc，偏移量为2.5Vcc 的方波，对我们实验的后续实验的意义十分重大。

(2)用D触发器构成四分频器的结果如下图所示：分析：本实验我们只是用一个D触发器实现了对方波信号的四分频，结果与实际相符合表明实验室成功的。

(3)实现F的结果如下图所示：分析：本实验我们采用两种方式来实现：a、用异步电路实现的时候我们使用了一个D触发器和四个与非门实现了信号F的输出，实验结果正确。

b、用同步电路实现的时候我们使用了一个D触发器和四个与非门实现了信号F的输出，实验结果正确。

五、实验故障记录情况本次试验进行的比较顺利，没有出现什么故障。

六、心得体会这次实验中，我们主要使用D触发器实现功能，实现了四分频和(2)题中的要求，在应用中学习到了D触发器的应用并了解了其结构，加深了数电课堂上对D触发器的理解。

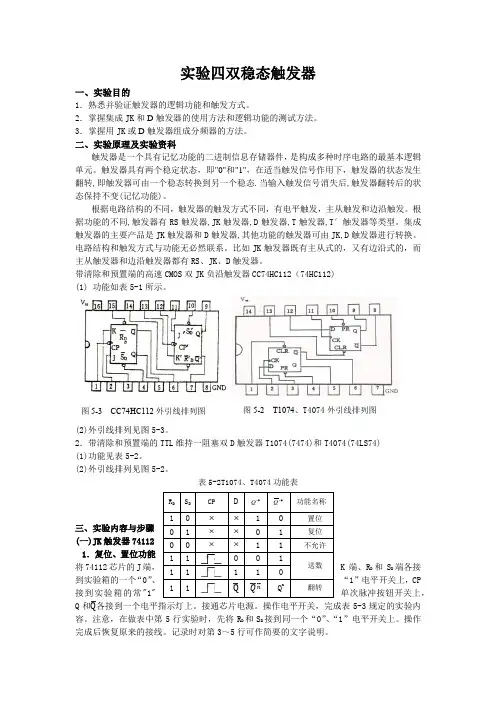

实验四双稳态触发器一、实验目的1．熟悉并验证触发器的逻辑功能和触发方式。

2．掌握集成JK 和D 触发器的使用方法和逻辑功能的测试方法。

3．掌握用JK 或D 触发器组成分频器的方法。

二、实验原理及实验资科触发器是一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元。

触发器具有两个稳定状态，即"0"和"1"，在适当触发信号作用下，触发器的状态发生翻转,即触发器可由一个稳态转换到另一个稳态.当输入触发信号消失后,触发器翻转后的状态保持不变(记忆功能)。

根据电路结构的不同，触发器的触发方式不同，有电平触发，主从触发和边沿触发。

根据功能的不同,触发器有RS 触发器,JK 触发器,D 触发器,T 触发器,T ′触发器等类型。

集成触发器的主要产品是JK 触发器和D 触发器,其他功能的触发器可由JK,D 触发器进行转换。

电路结构和触发方式与功能无必然联系。

比如JK 触发器既有主从式的，又有边沿式的，而主从触发器和边沿触发器都有RS 、JK 、D 触发器。

带清除和预置端的高速CMOS 双JK 负沿触发器CC74HC112（74HC112) (1) 功能如表5-1所示。

(2)外引线排列见图5-3。

2．带清除和预置端的TTL 维持一阻塞双D 触发器T1074(7474)和T4074(74LS74) (1)功能见表5-2。

(2)外引线排列见图5-2。

表5-2T1074、T4074功能表三、实验内容与步骤 (一)JK 触发器74112 1．复位、置位功能将74112芯片的J 端，K 端、R D 和S D 端各接到实验箱的一个“0”、“1”电平开关上，CP 接到实验箱的常"1"单次脉冲按钮开关上，Q 和各接到一个电平指示灯上。

接通芯片电源。

操作电平开关，完成表5-3规定的实验内容。

注意，在做表中第5行实验时，先将R D 和S D 接到同一个“0”、“1”电平开关上。

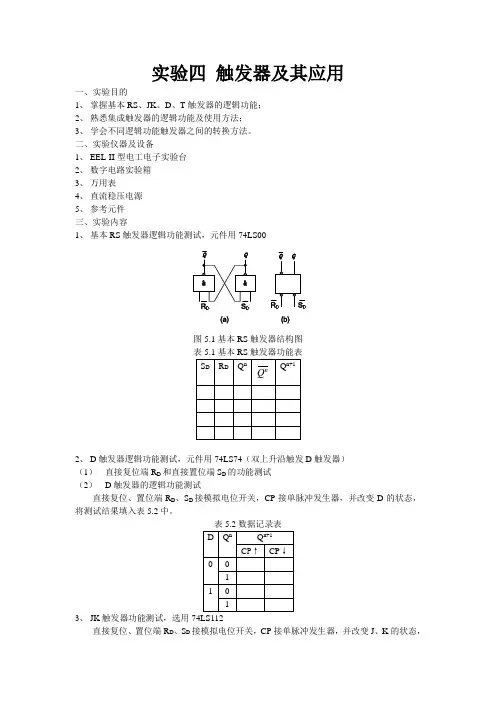

实验四 触发器及其应用一、实验目的1、 掌握基本RS 、JK 、D 、T 触发器的逻辑功能；2、 熟悉集成触发器的逻辑功能及使用方法；3、 学会不同逻辑功能触发器之间的转换方法。

二、实验仪器及设备1、 EEL-II 型电工电子实验台2、 数字电路实验箱3、 万用表4、 直流稳压电源5、 参考元件 三、实验内容1、 基本RS 触发器逻辑功能测试，元件用74LS00QDDQQ(a)(b)图5.1基本RS 触发器结构图2、 D 触发器逻辑功能测试，元件用74LS74（双上升沿触发D 触发器） （1） 直接复位端R D 和直接置位端S D 的功能测试 （2） D 触发器的逻辑功能测试直接复位、置位端R D 、S D 接模拟电位开关，CP 接单脉冲发生器，并改变D 的状态，将测试结果填入表5.2中。

3、 JK 触发器功能测试，选用74LS112直接复位、置位端R D 、S D 接模拟电位开关，CP 接单脉冲发生器，并改变J 、K 的状态，将测试结果填入表5.3中。

4、用D触发器构成T’触发器Q 将D触发器的D端与Q端相连，构成T’触发器。

其逻辑功能为：Q n+1=n表示每来一个CP脉冲翻转一次。

有计数功能。

（1）在CP加入单脉冲观察翻转次数和CP输入正脉冲个数间的关系。

（2）CP端加连续脉冲，用示波器观察Q与Q波形，记录填表5.4，并画出波形图。

如图5.4所示。

CPQQ图5.3波形图5、用JK触发器接T和T’触发器（1）设计电路（2）测试功能并观察CP和Q的同步波形，体会触发器的分频作用。

四、实验报告1、整理实验数据，结果填入各表格，画出要求的有关电路图；2、依实验结果总结触发器的逻辑功能。

五、思考题1、何谓基本RS触发器的记忆功能？2、D触发器翻转条件及特点是什么？3、*D触发器实现可靠计数的基本思想是什么？六、器件介绍1、D触发器74LS74图5.2上升沿触发D 触发器74LS74符号2、 JK 触发器74LS11274LS112是双主从下降沿触发JK 触发器，其逻辑符号和管脚引线排列如图5.5所示。
