冷拌改性乳化沥青技术指标要求

乳化沥青冷再生工程施工技术指南目录第0章说明 (1)前言 (1)实施路段 (1)第1章乳化沥青冷再生工程施工技术要求 (1)乳化沥青冷再生原材料质量要求 (1)1.1.1乳化沥青 (1)1.1.2新碎石材料 (2)1.1.3水泥 (2)1.1.4矿粉 (2)1.1.5水 (3)1.1.6沥青面层铣刨料（RAP） (3)乳化沥青冷再生配合比设计 (4)1.2.1配合比设计技术要求 (4)1.2.2配合比设计方法 (4)乳化沥青冷再生施工及检测设备 (6)1.3.1旧沥青路面洗刨设备 (6)1.3.2场拌设备 (6)1.3.3施工设备 (7)1.3.4试验室及现场检测设备 (7)乳化沥青冷再生施工工艺 (7)1.4.1铣刨现有路面 (7)1.4.2 RAP材料的破碎、筛分和贮存 (7)1.4.3下承层的准备 (8)1.4.4生产拌和 (8)1.4.5混合料的运输 (9)1.4.6摊铺 (9)1.4.7压实 (9)1.4.8养生 (9)1.4.9施工接缝的处理 (10)第2章乳化沥青冷再生工程施工质量试验与检验办法 (11)原材料施工质量控制和检测 (12)2.1.1乳化沥青 (12)2.1.2新石料 (12)2.1.3 RAP (12)乳化沥青冷再生施工质量控制和检测 (13)乳化沥青冷再生施工验收质量检测 (13)第3章施工过程质量控制及无损检测 (15)检测方法 (15)3.1.1均匀性检测 (15)3.1.2稳定性检测 (16)检测频率 (16)第0章说明前言为加强对路面工程质量的有效控制，进一步明确有关监理程序、质量管理程序和奖罚措施，保证惠河高速公路沥青路面改造工程“确保优良工程，争创优质工程”项目质量总体目标的实现，使路面工程质量管理规范化、制度化、标准化，特制定本实施办法。

本项目实施过程中的各项技术指标应满足《公路沥青路面再生技术规范》（JTG F41-2008）、《公路沥青路面施工技术规范》（JTG F40－2004）及其它现行相关规范的要求。

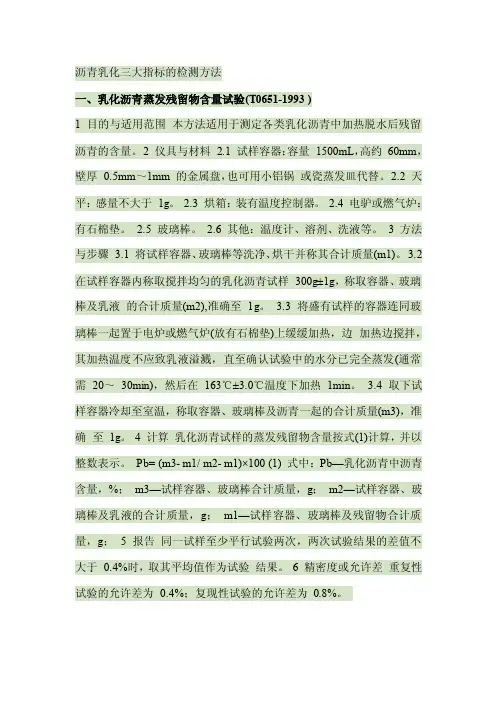

沥青乳化三大指标的检测方法一、乳化沥青蒸发残留物含量试验(T0651-1993 )1 目的与适用范围本方法适用于测定各类乳化沥青中加热脱水后残留沥青的含量。

2 仪具与材料 2.1 试样容器：容量1500mL，高约60mm，壁厚0.5mm～1mm 的金属盘，也可用小铝锅或瓷蒸发皿代替。

2.2 天平：感量不大于1g。

2.3 烘箱：装有温度控制器。

2.4 电驴或燃气炉：有石棉垫。

2.5 玻璃棒。

2.6 其他：温度计、溶剂、洗液等。

3 方法与步骤 3.1 将试样容器、玻璃棒等洗净、烘干并称其合计质量(m1)。

3.2 在试样容器内称取搅拌均匀的乳化沥青试样300g±1g，称取容器、玻璃棒及乳液的合计质量(m2),准确至1g。

3.3 将盛有试样的容器连同玻璃棒一起置于电炉或燃气炉(放有石棉垫)上缓缓加热，边加热边搅拌，其加热温度不应致乳液溢溅，直至确认试验中的水分已完全蒸发(通常需20～30min)，然后在163℃±3.0℃温度下加热1min。

3.4 取下试样容器冷却至室温，称取容器、玻璃棒及沥青一起的合计质量(m3)，准确至1g。

4 计算乳化沥青试样的蒸发残留物含量按式(1)计算，并以整数表示。

Pb= (m3- m1/ m2- m1)×100 (1) 式中：Pb—乳化沥青中沥青含量，%；m3—试样容器、玻璃棒合计质量，g；m2—试样容器、玻璃棒及乳液的合计质量，g；m1—试样容器、玻璃棒及残留物合计质量，g； 5 报告同一试样至少平行试验两次，两次试验结果的差值不大于0.4%时，取其平均值作为试验结果。

6 精密度或允许差重复性试验的允许差为0.4%；复现性试验的允许差为0.8%。

二、乳化沥青筛上剩余量试验（T0625-1993）1 目的与适用范围本方法适用于测定各类乳化沥青的筛上剩余物含量，评定沥青乳液的质量。

非经注明，筛孔尺寸为 1.18mm。

2 仪具与材料滤筛：筛孔为1.18mm。

ICS93.080.20P 66 DB37 山东省地方标准DB 37/T 3566—2019沥青路面乳化沥青厂拌冷再生技术规范Technical Specification for Cold In-plant Recycling by Emulsified Asphalt inAsphalt Pavement2019-05-29发布2019-06-29实施目 次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 符号 (2)5 材料要求 (2)5.1 一般规定 (2)5.2 沥青路面回收料（RAP） (3)5.3 道路石油沥青 (3)5.4 乳化沥青 (3)5.5 粗集料 (5)5.6 细集料 (5)5.7 水泥 (5)5.8 矿粉 (5)5.9 水 (5)6 混合料设计和性能要求 (5)6.1 一般规定 (5)6.2 混合料性能要求 (5)6.3 乳化沥青厂拌冷再生混合料设计 (6)7 冷再生施工准备 (8)7.1 一般规定 (8)7.2 材料准备 (8)7.3 机械准备 (8)7.4 施工方案 (8)8 冷再生混合料施工 (8)8.1 一般规定 (8)8.2 冷再生混合料拌和 (9)8.3 冷再生混合料运输 (9)8.4 冷再生混合料摊铺 (9)8.5 冷再生混合料碾压 (9)8.6 接缝处理 (10)8.7 养生及开放交通 (10)9 施工质量管理和检查验收 (10)9.1 施工前的质量管理和检查验收 (10)9.2 施工过程中的质量管理和检查验收 (11)9.3 完工后的质量管理和检查验收 (11)附 录 A （资料性附录） 乳化沥青厂拌冷再生基层沥青路面结构设计 (13)附 录 B （资料性附录） 乳化沥青厂拌冷再生混合料的干湿劈裂强度试验方法 (15)附 录 C （资料性附录） 乳化沥青厂拌冷再生混合料的旋转压实设计方法 (16)附 录 D （资料性附录） 冷再生与旧路半刚性基层、旧路沥青面层的纵向接缝处理办法 (18)附 录 E （资料性附录） 条文说明 (20)前 言本标准按照GB/T 1.1—2009给出的规则起草。

内蒙古准兴重载高速公路冷拌冷铺沥青混合料防水联结层施工技术指南北京通厦科技有限公司2012年８月９日说明：根据试验路铺设结果，对改性乳化沥青技术指标、冷拌冷铺料生产配合比和施工工艺进行了修改、优化与现场应用验证，形成了本施工指南，以指导施工。

目录1依据规范及试验规程2 材料技术要求３冷拌冷铺沥青混合料技术要求4冷拌冷铺沥青混合料的拌和5冷拌冷铺沥青混合料的摊铺6冷拌冷铺沥青混合料的碾压7冷拌冷铺沥青混合料的养生8冷拌冷铺沥青混合料施工质量控制9冷拌冷铺沥青混合料竣工验收标准附录拌冷铺沥青混合料试验方法1 依据规范及试验规程1)JTG F40—2004《公路沥青路面施工技术规范》2)JTG E42—2005《公路工程集料试验规程》3)JTJ 052-2000《公路工程沥青及沥青混合料试验规程》2材料技术要求2.1 修改优化后的改性乳化沥青性能技术要求表1 改性乳化沥青技术要求（修改部分见红体字）粘韧性,25 C ; 500mm/min韧性,25 C ; 500mm/min弹性恢复, 10C2.2 集料技术要求2.2.1粗细集料技术要求粗集料应选用坚硬、粗糙、外观有棱角的集料；质量应符合表2的规定.细集料应洁净、干燥、无风化、无杂质且有适当的颗粒级配，其质量应符合表1-3的规定。

细集料的洁净程度，天然砂以小于0.075mm含量的百分数表示，石屑和机制砂以砂当量（适用于0-4.75mm）或亚甲蓝值(适用0-2.36mm或0-0.15mm)表示。

表3 细集料质量要求矿粉矿粉必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料种的泥土杂质应除净。

矿粉应干燥、洁净、能自由地从矿粉仓流出，其质量应符合表4的要求。

表4 矿粉质量技术要求外填料---填料采用普通硅酸盐425#水泥，用量由混合料的试验来确定。

水---采用可引用的水源，其用量应根据现场骨料的含水率和混合料试验设计决定。

添加剂---施工中如果需要，应根据摊铺效果经试验确定所用添加剂种类和剂量。

沥青路面乳化沥青厂拌冷再生技术规范1 范围本标准规定了沥青路面乳化沥青厂拌冷再生的原沥青路面调查与评价、材料要求、再生混合料设计、施工工艺和质量控制。

本标准适用于高速公路和一、二级公路中下面层及基层的乳化沥青厂拌冷再生工程；用于三、四级公路上面层乳化沥青厂拌冷再生工程时，应采用稀浆封层、碎石封层、微表处等做上封层。

城市道路的沥青路面乳化沥青厂拌冷再生工程可参照使用。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 175 通用硅酸盐水泥JTG E20 公路工程沥青及沥青混合料试验规程JTG E30 公路工程水泥及水泥混凝土试验规程JTG E40 公路土工试验规程JTG F40 公路沥青路面施工技术规范JTG F41 公路沥青路面再生技术规范JTG E42 公路工程集料试验规程JTG D50 公路沥青路面设计规范JTG E60 公路路基路面现场测试规程JTG O73.2 公路沥青路面养护技术规范JTJ 034 公路路面基层施工技术规范3 术语和定义下列术语和定义适用于本文件。

3.1回收沥青路面材料 reclaimed asphalt pavement采用铣刨、开挖等方式从沥青路面上获得的旧沥青面层材料。

3.2厂拌冷再生 central plant cold recycling将回收沥青路面材料运至拌合厂（场，站）经破碎、筛分，以一定的比例与新集料（如需要）、沥青类再生结合料、活性填料（水泥、石灰等）、水进行常温拌和，常温铺筑形成路面结构层的沥青路面再生技术。

3.3乳化沥青 emulsified asphalt石油沥青与水在乳化剂、稳定剂等作用下，经乳化加工制得的均匀沥青产品。

3.4乳化沥青再生混合料 reclaimed asphalt mixture of emulsified mixture含有回收沥青路面材料的乳化沥青冷拌混合料，简称再生混合料。

冷拌冷铺乳化沥青混合料技术规程目录1.前言2.术语和定义3.材料要求4.设备要求5.施工工艺流程6.工程质量控制7.验收标准8.附录1. 前言冷拌冷铺乳化沥青混合料技术是一种新型的路面铺设技术，其优点是省时省力、排放污染少，受到了广泛的关注和推广。

为了规范这一技术的施工标准，制定本规程。

2. 术语和定义2.1 冷拌:指在无需外加热能的条件下，通过机械设备将各种骨料、沥青及其他添加剂充分拌合。

2.2 冷铺:指在路面基层、面层铺装冷拌料。

2.3 乳化沥青:指将沥青通过专用的乳化机械进行乳化处理得到的产物。

3. 材料要求3.1 骨料:应符合国家相关标准，粒径均匀，具有良好的抗压强度和耐磨性。

3.2 沥青:应选用乳化沥青，具有优异的粘结性和稳定性。

3.3 添加剂:应选用符合国家标准的添加剂，确保混合料的稳定性和耐久性。

4. 设备要求4.1 冷拌设备:应选用优质的冷拌设备，确保拌合均匀、升温快、排料畅通。

4.2 铺设设备:应选用专用的冷铺设备，能够实现自动化的铺装操作。

4.3 控制系统:应具备强大的数据采集和分析功能，能够对施工过程进行实时监控和调整。

5. 施工工艺流程5.1 基层处理:在铺设前应对基层进行清扫、修补和打浆处理，确保基层平整、坚实。

5.2 施工前准备:检查和调试冷拌设备、铺设设备和控制系统，确保施工设备正常使用。

5.3 拌合料制备:根据配合比将骨料、沥青和添加剂投入冷拌设备中进行拌合，拌合时间和速度应符合相关要求。

5.4 施工操作:将拌合料输送至冷铺设备，根据设计要求进行铺装，确保料层均匀、密实。

5.5 路面养护:对新铺设的路面进行养护，防止晒雨侵蚀，保证材料的早期强度发挥。

6. 工程质量控制6.1 施工过程质量控制:采集施工过程中的各项数据，进行实时监控和调整，确保施工质量符合设计要求。

6.2 施工后质量验收:对已铺设的路面进行质量验收，包括外观质量、密实度、厚度等指标，确保质量合格。

7. 验收标准7.1 外观质量:新铺设的路面应平整、无裂缝、无坑洼、无松散。

乳化沥青冷再生施工技术要求乳化沥青冷拌再生是指把原路面的旧面层翻松、破碎过筛后，掺入一定数量的乳化沥青，按实际情况和要求，也可加入一定数量的新矿料和再生剂，拌合后将其摊铺在具有足够强度和平整度的基层上，再碾压，使其恢复到黑色路面性能的路面施工工艺，该冷拌技术在环境保护和社会经济效益方面具有热拌沥青混合料无法具备的优点.不仅避免石矿资源的过度开采，破坏环境，而且避免大量废弃的沥青混合料长期堆存带来的各方面污染。

不仅可以节约能源和资源，而且延长可施工季节；同时能够改善施工条件,减少环境污染。

为了确保乳化沥青冷再生混合料满足设计要求，依据《公路沥青路面再生技术规范》（JTG F41-2008)要求，现将施工过程中注意事项总结如下：1 施工准备1。

1 下承层表面清理在再生沥青混合料铺筑前，应清扫下承层表面的杂物和浮料，如有泥土还应清理干净。

1。

2 洒透层油透层油浇洒应保证规定的洒布量，做到均匀喷洒.表面无花白,遗漏部位用人工补齐;过量多余沥青材料应用人工刮除.喷洒的透层沥青干凝后，即可进行再生沥青混合料摊铺，也可以喷洒乳化沥青,喷洒量为纯沥青用量0。

2~0。

3kg/㎡.2 冷再生沥青混合料的运输运输车的数量，应根据拌和机生产能力、运输距离、道路状况、车辆吨位综合确定。

运输车辆的车厢内应清洗干净，防止污染混合料。

每辆汽车在装料前在车厢侧板和底板喷洒少量隔离液进行润湿，避免混合料粘结车厢板,但不得有余液积聚车厢底部。

拌和机向车厢内卸料时，应从车厢前部、后部、中部分三次装料，每次汽车应至少移动两次位置，以减少混合料离析现象。

汽车运输混合料时，必须用不透光的棉被或厚帆布严密覆盖住车厢，防止混合料见光破乳、污染、中途遭受雨淋，影响混合料施工质量或造成浪费。

装满混合料的汽车，不得随意中途停留，必须保证直接将混合料送到现场，等候摊铺。

汽车在卸料前方可撤除覆盖物，在等待其他车辆卸料的过程中，不能撤除覆盖物。

卸料时，汽车在后轴轮胎与摊铺机接触前10-30cm处停车，严防撞击摊铺机.此时汽车应挂空挡等候摊铺机推动前行。

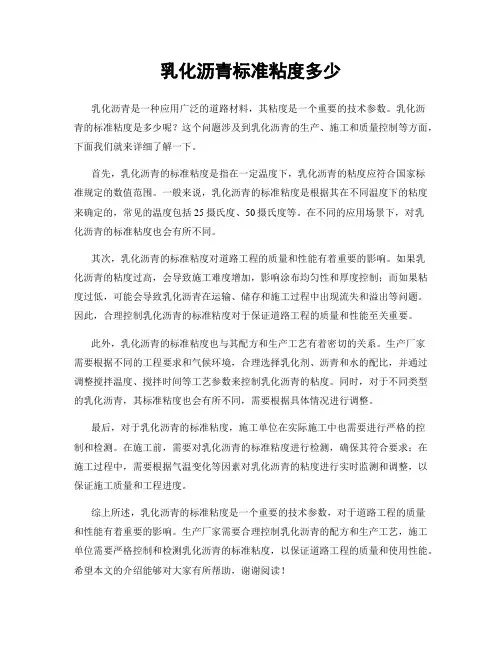

乳化沥青标准粘度多少乳化沥青是一种应用广泛的道路材料，其粘度是一个重要的技术参数。

乳化沥青的标准粘度是多少呢？这个问题涉及到乳化沥青的生产、施工和质量控制等方面，下面我们就来详细了解一下。

首先，乳化沥青的标准粘度是指在一定温度下，乳化沥青的粘度应符合国家标准规定的数值范围。

一般来说，乳化沥青的标准粘度是根据其在不同温度下的粘度来确定的，常见的温度包括25摄氏度、50摄氏度等。

在不同的应用场景下，对乳化沥青的标准粘度也会有所不同。

其次，乳化沥青的标准粘度对道路工程的质量和性能有着重要的影响。

如果乳化沥青的粘度过高，会导致施工难度增加，影响涂布均匀性和厚度控制；而如果粘度过低，可能会导致乳化沥青在运输、储存和施工过程中出现流失和溢出等问题。

因此，合理控制乳化沥青的标准粘度对于保证道路工程的质量和性能至关重要。

此外，乳化沥青的标准粘度也与其配方和生产工艺有着密切的关系。

生产厂家需要根据不同的工程要求和气候环境，合理选择乳化剂、沥青和水的配比，并通过调整搅拌温度、搅拌时间等工艺参数来控制乳化沥青的粘度。

同时，对于不同类型的乳化沥青，其标准粘度也会有所不同，需要根据具体情况进行调整。

最后，对于乳化沥青的标准粘度，施工单位在实际施工中也需要进行严格的控制和检测。

在施工前，需要对乳化沥青的标准粘度进行检测，确保其符合要求；在施工过程中，需要根据气温变化等因素对乳化沥青的粘度进行实时监测和调整，以保证施工质量和工程进度。

综上所述，乳化沥青的标准粘度是一个重要的技术参数，对于道路工程的质量和性能有着重要的影响。

生产厂家需要合理控制乳化沥青的配方和生产工艺，施工单位需要严格控制和检测乳化沥青的标准粘度，以保证道路工程的质量和使用性能。

希望本文的介绍能够对大家有所帮助，谢谢阅读！。

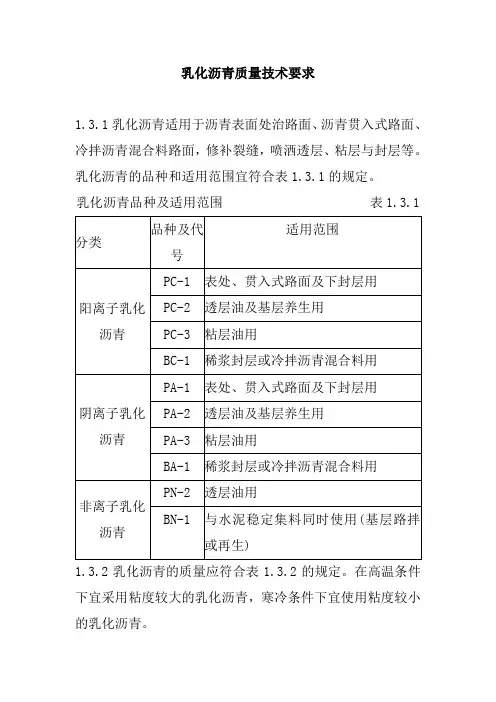

乳化沥青质量技术要求1.3.1乳化沥青适用于沥青表面处治路面、沥青贯入式路面、冷拌沥青混合料路面，修补裂缝，喷洒透层、粘层与封层等。

乳化沥青的品种和适用范围宜符合表1.3.1的规定。

乳化沥青品种及适用范围表1.3.1分类品种及代号适用范围阳离子乳化沥青PC-1 表处、贯入式路面及下封层用PC-2 透层油及基层养生用PC-3 粘层油用BC-1 稀浆封层或冷拌沥青混合料用阴离子乳化沥青PA-1 表处、贯入式路面及下封层用PA-2 透层油及基层养生用PA-3 粘层油用BA-1 稀浆封层或冷拌沥青混合料用非离子乳化沥青PN-2 透层油用BN-1 与水泥稳定集料同时使用(基层路拌或再生)1.3.2乳化沥青的质量应符合表1.3.2的规定。

在高温条件下宜采用粘度较大的乳化沥青，寒冷条件下宜使用粘度较小的乳化沥青。

道路用乳化沥青技术要求表1.3.2试验项目单位品种及代号试验 方法阳离子阴离子非离子喷洒用 拌和用喷洒用 拌和用 喷洒用 拌和用PC-1 PC -2 PC-3 BC-1 PA-1 PA -2 PA-3 BA-1 PN-2 BN-1破乳速度快裂 慢裂 快裂或中裂 慢裂或中裂快裂 慢裂 快裂或中裂 慢裂或中裂慢裂 慢裂T0658粒子电荷 阳离子(+) 阴离子(-) 非离子 T0653筛上残留物(1.18mm 筛) 不大于% 0.10.10.1 T0652粘度恩格拉粘度计E252-11-61-62-32-11-61-62-31-62-30622 道路标准粘度计C25.3s10-258-208-210-6010-258-208-2010-608-210-60T0621蒸发残留物残留分含量不小于％50 50 50 55 50 50 50 55 50 55T0651 溶解度，不小于％97.5 97.5 97.5T0607 针入度(25℃)dmm50-20050-30045-15050-20050-30045-15050-30060-300T0604 延度(15℃),不小于cm 40 40 40T0605与粗集料的粘附性，裹附面积不小于2/3 —2/3 —2/3 —T0654与粗、细粒式集料拌和试验－均匀－均匀－0659水泥拌和试验的筛上剩余不大于% －－－ 3T0657常温贮存稳定性：1d 不大于5d 不大于% 151515T0655表注：[1] P为喷洒型，B为拌和型，C、A、N分别表示阳离子、阴离子、非离子乳化沥青;[2] 粘度可选用恩格拉粘度计或沥青标准粘度计之一测定；[3] 表中的破乳速度、与集料的粘附性、拌和试验的要求与所使用的石料品种有关，质量检验时应采用工程上实际的石料进行试验，仅进行乳化沥青产品质量评定时可不要求此三项指标；[4] 贮存稳定性根据施工实际情况选用试验时间，通常采用5d，乳液生产后能在当天使用时也可用1d的稳定性；[5] 当乳化沥青需要在低温冰冻条件下贮存或使用时，尚需按T 0656进行－5℃低温贮存稳定性试验，要求没有粗颗粒、不结块；[6] 如果乳化沥青是将高浓度产品运到现场经稀释后使用时，表中的蒸发残留物等各项指标指稀释前乳化沥青的要求。

ICS93.080.20Q20备案号：26972-2010 DB36 江西省地方标准DB 36/ T 573—2010沥青路面乳化沥青厂拌冷再生技术规范Technical Specifications for Emulsified Asphalt Central Plant Cold Recycling ofHighway Asphalt Pavement2010-01-20发布2010-03-15实施目次前言 (II)1 总则 (1)2 术语、符号、代号 (1)2.1 术语 (1)2.2 符号及代号 (1)3 原沥青路面调查与评价 (2)3.1 一般规定 (2)3.2 历史资料调查 (2)3.3 路况调查与评价 (2)3.4 原路面材料性能评价 (2)3.5 材料组成设计的路段划分 (3)4 原材料检测及质量要求 (3)4.1 一般规定 (3)4.2 回收沥青路面材料 (3)4.3 乳化沥青 (3)4.4 水泥 (4)4.5 集料和填料 (4)4.6 水 (4)5 冷再生混合料配合比设计 (4)5.1 设计原则 (4)5.2 冷再生混合料的技术标准 (4)5.3 设计步骤 (5)5.4 配合比设计报告 (7)6 施工 (7)6.1 一般规定 (7)6.2 施工设备 (7)6.3 施工工艺 (8)6.4 试验段铺筑 (9)6.5 施工质量管理和检查验收 (9)附录A（资料性附录）应用实例 (11)前言本标准的编写符合GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》的有关要求。

请注意本标准的某些内容可能涉及专利。

本标准的发布机构不承担识别这些专利的责任。

本标准由江西省交通运输厅归口。

本标准起草单位：江西省赣粤高速公路股份有限公司、江西省高等级公路管理局质量监督站。

本标准主要起草人：孙斌、江涛、刘辉明、谭生光、胡宗林、王斯倩、陈剑峰。

沥青路面乳化沥青厂拌冷再生技术规范1 总则1.1 为指导沥青路面乳化沥青冷再生混合料的材料组成设计，保证沥青路面冷再生工程施工质量，特制定本标准。
