改性沥青生产与技术要求

竭诚为您提供优质文档/双击可除sbs改性沥青规范技术要求篇一：改性沥青生产与技术要求崇靖高速公路sbs（i-d）改性沥青生产与技术要求崇靖高速公路中上面层sbs（i-d）改性沥青技术要求：崇靖高速公路中上面层sbs（i-d）改性沥青生产工艺要求：(1)制造改性沥青的基质沥青应与改性剂有良好的配伍性。

供应商在提供改性沥青的质量报告时，应同时提供基质沥青的质量检验报告或沥青样品。

(2)改性沥青宜在固定式工厂或在现场设厂集中制作，改性沥青的加工温度不宜超过180℃。

(3)现场制造的改性沥青宜随配随用，需作短时间保存，或运送到附近的工地时，使用前必须搅拌均匀，在不发生离析的状态下使用。

改性沥青制作设备必须设有随机采集取样口，采集的试样宜立即在现场灌模。

(4)工厂制作的成品改性沥青到达施工现场后应存储在改性沥青罐中，改性沥青罐中必须加设搅拌设备并进行搅拌，使用前必须将改性沥青搅拌均匀。

在施工过程中，应定期取样检验产品质量，发现离析等质量不符合要求的改性沥青不得使用。

生产工艺流程及特点1、改性剂采用复合改性技术，该生产技术去年在多条高速上也进行了应用，效果非常好。

本复合改性方案为：——主改性剂sbs选用岳阳石化4303（道改Ⅱ号改进型），含量3~3.2%；——辅助改性剂sbR，经过我们预先改性处理，含量1.5~2‰；——助剂，专门为本技术配方研制，含量1.5~2‰。

以上具体含量要在工地生产现场通过对加工后的改性沥青指标的检测来调整实际含量，其是以最佳的性能指标来决定的。

sbs是目前广泛使用的、能基本适应各种地区气候环境条件的通用改性剂，其特点是能提供良好的高低稳性能，特别是高温性能突出，能大大提高沥青的软化点，防止路面高温时的软化拥包、车辙(sbs改性沥青规范技术要求)等损坏，并与沥青有很好相溶性和稳定性。

sbR则具有突出的延展性和弹性恢复，有着非常好的低温性能，对冬季防止路面开裂等问题有非常好的效果；由于sbs和sbR的相溶性不同，因此需要专门的助剂来促使其发生反应，更好地分散、溶和，并使其被打乱的高分子结构重新结合，形成织构态，这样就大大提高了沥青的各项性能。

sbs改性沥青技术标准SBS改性沥青技术标准。

SBS改性沥青是一种应用广泛的道路材料，它具有优异的性能和稳定的质量，对于道路建设起着至关重要的作用。

为了保证SBS改性沥青的质量和使用效果，制定了一系列的技术标准，以规范其生产和应用过程。

本文将对SBS改性沥青技术标准进行详细介绍，希望能够为相关行业提供参考和指导。

一、SBS改性沥青的基本性能要求。

1. 抗老化性能，SBS改性沥青在高温和紫外线的作用下能够保持较好的稳定性，不易发生软化和断裂。

2. 弹性恢复性能，SBS改性沥青在受到外力作用后能够迅速恢复原状，保持道路的平整度和舒适性。

3. 粘附性能，SBS改性沥青与骨料的结合力强，能够有效防止路面出现剥离和开裂。

4. 抗变形性能，SBS改性沥青在受到车辆荷载和温度变化的影响下，能够保持较好的形变能力，延长路面使用寿命。

二、SBS改性沥青的生产工艺要求。

1. 原料选用，SBS改性沥青的生产应选用优质的沥青和SBS改性剂，确保原料的稳定性和可靠性。

2. 混合工艺，SBS改性沥青的混合工艺应严格控制温度和时间，确保SBS改性剂充分与沥青混合，均匀分散。

3. 质量控制，对SBS改性沥青的生产过程进行全程监控，确保产品质量符合标准要求。

三、SBS改性沥青的施工和应用要求。

1. 施工温度，在施工过程中，应根据气温和路面状况合理控制SBS改性沥青的施工温度，避免出现温度过高或过低的情况。

2. 施工厚度，根据道路等级和设计要求确定SBS改性沥青的施工厚度，确保路面的承载能力和使用寿命。

3. 施工工艺，在施工过程中，要严格按照相关标准和规范进行操作，确保SBS 改性沥青的均匀铺设和充分压实。

四、SBS改性沥青的质量检测要求。

1. 外观检查，对SBS改性沥青进行外观检查，确保无异物和明显缺陷。

2. 抗拉性能，通过拉伸试验检测SBS改性沥青的抗拉强度和断裂伸长率，评估其弹性恢复性能。

3. 软化点，测定SBS改性沥青的软化点，判断其耐高温性能。

制备改性沥青的工艺和方法
现场制备改性沥青可以采用一次掺配法，也可以采用二次掺配法。

搅拌法、混融法适用于采用一次掺配法制备改性沥青，母体法适用于采用二次掺配法制备改性沥青。

（1）搅拌法
a.本法适用于各种可通过搅拌工艺直接于沥青均匀混合的改性剂。

b.搅拌法是将改性剂直接掺入到热沥青中，通过机械强力搅拌，使改性剂颗粒与沥
青在高温下混合制备成具有所需改性剂含量的改性沥青。

成品改性沥青可直接用
于生产改性沥青混合料。

c.采用搅拌法生产改性沥青时的拌合时间、温度、搅拌速度等应通过试验确定。

（2）混融法
a.混融法宜采用高速剪切设备或胶体磨。

b.用混融法生产改性沥青的混融时间、温度、遍数等参数应根据不同基质沥青、改
性剂及设备能力来设定，生产前应制定详细的生产工艺、操作步骤及产品质量控
制与检验方法。

c.改性沥青宜在施工现场随产随用；断时间储存时，应转入储存灌并进行不间断地
搅拌或泵送循环，在储存期间改性沥青不得降低使用效果。

（3）母体法
a.本法适用于各类可生产改性剂含量高的改性沥青母体。

b.改性沥青母体中改性剂的含量应适当，根据技术要求、以往经验及设备状况进行确
定。

c.掺配时应根据改性沥青母体中改性剂的含量，制备成具有所需改性剂含量的改性沥
青。

d.改性沥青母体与基质沥青掺配时，应允许拌合均匀，掺配温度应适当，宜随配随
用，需要断短时间储存时，应继续保温并进行不间断的搅拌或泵送循环。

沥青路面原材料设计技术要求1.沥青路面上面层采用SMA-13的原材料及混合料设计要求（1）、沥青：用于SMA-13的沥青必须具有较高的粘度，与集料有良好的粘附性，设计采用成品SBS改性沥青，其技术要求详见下表（改性沥青的基质沥青宜采用符合“道路石油沥青技术指标”要求的70号A级沥青）:SBS改性沥青技术指标要求表1-1注：试验依据《公路工程沥青及沥青混合料试验规程》JTG E20-2011。

PG76－22沥青技术要求表1-2注：1）SHRP指标作为代理商或供应商对每批次沥青结合料的质量承诺，其余常规指标作为施工质量控制。

2）试验依据《公路工程沥青及沥青混合料试验规程》JTG E20-2011。

（2）、粗集料：采用新鲜、坚硬、耐磨、洁净的玄武岩用大型联合碎石机（不少于三级，其中反击破不少于两级）轧制成的碎石，形状接近立方体，其技术指标应满足下表的要求:粗集料质量技术要求表1-3粗集料规格要求表1-4（3）、细集料：上面层沥青马蹄脂碎石细集料采用碱性或中性石料加工生产的机制砂，细集料在加工过程中应具有吸尘或水洗设备，细集料中水洗法<0.075mm的颗粒含量不大于3％，不得含有杂物。

细集料应具有耐嵌挤，颗粒饱满，且粉尘含量低，其技术指标应满足下表的要求：细集料质量技术要求 表1-5机制砂规格要求 表1-6注：1）采用水洗法筛分。

2）细集料中小于0.075mm 颗粒含量的说明：对进场的拌和设备应事先标定经过二级除尘后各级热料仓中小于0.075mm 的颗粒含量是否符合要求（0~3mm 热料仓中小于0.075mm 颗粒含量不得超过3%，其余各级热料仓中小于0.075mm 颗粒含量不得超过1%），如果设备的最大除尘能力仍不能满足此要求，应采取措施严格控制冷料加工过程中的粉尘含量，尤其是细集料中小于0.075mm 颗粒的含量，并据此确定细集料中小于0.075mm 颗粒含量控制上限（将上表中0.075mm 筛孔通过率的上限8%下调，但不得上调）。

几种改性沥青的相关知识一、SBS改性沥青1、SBS改性沥青概述SBS改性沥青是在原有基质沥青的基础上，掺加一定比例如%、%、％的SBS 改性剂，通过剪切、搅拌等方法使SBS均匀地分散于沥青中，形成SBS共混材料，利用SBS良好的物理性能对沥青做改性处理。

使其粘度增大，软化点升高，从而改善沥青的温度性能、拉伸性能、弹性、内聚附着性能、混合料的稳定性、耐老化性等。

在良好的设计配合比和施工条件下，沥青路面的耐久性和高温稳定性明显提高。

2、SBS改性沥青技术要求SBS改性沥青质量要求表5.3.2SBS改性沥青质量要求（PG70-28）表5.3.31）应用实例：唐港高速大修沥青罩面工程、赤通高速、三岔河大桥桥面铺装、赛白高速等2)参考价格：SBS改性沥青价格为6300左右,SBS改性剂价格为20000左右二、SBR改性沥青1、SBR改性沥青概述SBR改性沥青是在原有基质沥青的基础上，掺加一定比例SBR改性剂（丁苯橡胶），通过特殊工艺形成的改性沥青。

改善沥青温敏性和粘度，从而使改性后的沥青具有很好的低温延展性和低温开裂性，同时大大改善其高温稳定掺加RA抗车辙剂与普通沥青和SBS改性沥青的性能对比（AC-13C）1、PR改性沥青概述PR抗车辙添加剂由法国PRI与法国中央路桥实验室 LCPC于1990年共同研制，它是一种改善沥青混合料性能的添加剂，对改善高温稳定性、提高抗车辙能力有非常显著的效果。

在西欧、东欧及非洲国家已是非常成熟的技术。

2002年在山西运煤重载、重交通量高速公路的首次应用取得成功，随后几年该产品的性能及在国内的业绩也得到了路面专家的认可。

2、PR改性沥青的特性1）有很好的高温稳定性和抗车辙能力2）较好的抗疲劳性能和低温弹性性能3、PR改性沥青的应用实例及参考价格1）应用实例：北京杏石口改造工程、天津市政道路改造工程、山西长晋高速晋城段、京福高速淮安段改造工程、郑少高速2)参考价格：PR改性剂价格为12000左右元/t四、PE改性沥青1、PE改性沥青概述PE改性沥青是在基质沥青中添加一定剂量的PE（高低密度聚乙烯）改性剂而形成的改性沥青。

聚合物改性沥青技术要求聚合物改性沥青是指在沥青中加入一定的聚合物材料，通过物理和化学相互作用，使沥青的性能得到升级和改善的一种技术。

聚合物改性沥青具有良好的稳定性、耐久性、抗老化性等特性，被广泛应用于道路建设和维护工程中。

以下是聚合物改性沥青的技术要求。

聚合物材料选择：1.聚合物材料应具有良好的相容性，能够与沥青形成稳定的混合物。

2.聚合物材料应具有良好的增塑性能，能够有效提高沥青的软化点和温度稳定性。

3.聚合物材料应具有良好的粘度和流变性能，使得改性沥青能够在施工中易于处理和涂布。

改性沥青配比：1.根据道路状况和设计要求进行合理的比例配比。

2.聚合物改性沥青可根据需要进行硬化型、弹性型、强度型等不同类型的调整。

3.根据不同气候和环境条件，适当调整改性沥青的配比。

改性工艺要求：1.聚合物材料与沥青应充分混合均匀，避免出现疏松、稀释等问题。

2.在改性过程中应控制好改性温度和时间，避免过热和过久的情况发生。

3.对于聚合物材料的添加量，应根据实际情况进行适当调整，以获得最佳的改性效果。

4.需要保证改性沥青施工现场的卫生与安全。

改性沥青性能要求：1.聚合物改性沥青应具有较高的软化点，以提高沥青的温度稳定性。

2.改性沥青应具有较低的冷裂敏感性，能够在低温下保持良好的柔韧性。

3.改性沥青应具有较高的抗老化性，能够在长期使用和暴露下保持稳定的性能。

4.改性沥青应具有较好的粘附性和耐水性，能够与基层材料和面层材料紧密结合。

5.改性沥青应具有较好的抗溶剂性和耐油性，能够在污染环境下保持稳定的性能。

改性沥青检测要求：1.对改性沥青进行质量检验和性能测试，确保达到设计要求。

2.对改性沥青进行物理性能、化学性能和工艺性能等方面的测试。

3.对改性沥青进行长期性能测试，模拟实际使用条件下的状况。

4.对改性沥青进行环境适应性测试，考虑不同气候和环境条件对其性能的影响。

总结：聚合物改性沥青技术的要求主要包括聚合物材料的选择、改性沥青配比、改性工艺要求、改性沥青的性能要求和检测要求。

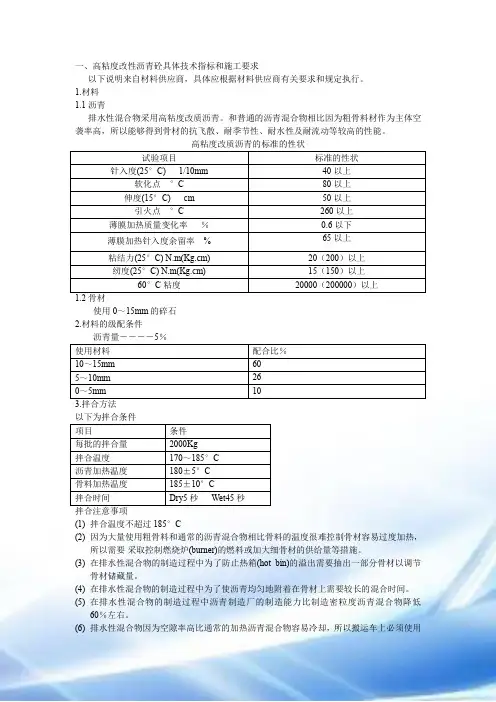

一、高粘度改性沥青砼具体技术指标和施工要求以下说明来自材料供应商，具体应根据材料供应商有关要求和规定执行。

1.材料1.1沥青排水性混合物采用高粘度改质沥青。

和普通的沥青混合物相比因为粗骨料材作为主体空袭率高，所以能够得到骨材的抗飞散、耐季节性、耐水性及耐流动等较高的性能。

试验项目标准的性状针入度(25°C) 1/10mm 40以上软化点°C 80以上伸度(15°C) cm 50以上引火点°C 260以上薄膜加热质量变化率％0.6以下薄膜加热针入度余留率% 65以上粘结力(25°C) N.m(Kg.cm) 20（200）以上纫度(25°C) N.m(Kg.cm) 15（150）以上60°C粘度20000（200000）以上使用0～15mm的碎石2.材料的级配条件沥青量――――5％使用材料配合比％10～15mm 605～10mm 260～5mm 10以下为拌合条件项目条件每批的拌合量2000Kg拌合温度170～185°C沥青加热温度180±5°C骨料加热温度185±10°C拌合时间Dry5秒Wet45秒拌合注意事项(1)拌合温度不超过185°C(2)因为大量使用粗骨料和通常的沥青混合物相比骨料的温度很难控制骨材容易过度加热，所以需要采取控制燃烧炉(burner)的燃料或加大细骨材的供给量等措施。

(3)在排水性混合物的制造过程中为了防止热箱(hot bin)的溢出需要抽出一部分骨材以调节骨材储藏量。

(4)在排水性混合物的制造过程中为了使沥青均匀地附着在骨材上需要较长的混合时间。

(5)在排水性混合物的制造过程中沥青制造厂的制造能力比制造密粒度沥青混合物降低60％左右。

(6)排水性混合物因为空隙率高比通常的加热沥青混合物容易冷却，所以搬运车上必须使用双层搬运布以防止温度的下降。

改性沥青质量技术要求1.6.1改性沥青可单独或复合采用高分子聚合物、天然沥青及其他改性材料制作。

1.6.2各类聚合物改性沥青的质量应符合表 1.6.2的技术要求，其中 PI 值可作为选择性指标。

当使用表列以外的聚合物及复合改性沥青时，可通过试验研究制订相应的技术要求。

聚合物改性沥青技术要求表 1.6.2SBR类 (II EVA、PE类 (IIISBS类 (I 类 )类 )类 )单试验II指标位IIIII-II-II-III III方法 [1]I-A I-B I-C I-D I-A B C-B -C -DA针入度806030604025 ℃ ,100g,5 dm >1>1 80- 60- >830-T-1-8-6-8-6s m 0000 100 800400604000000针入度指数-1-0-0-1 -0.-0.-1 -0 -0 -0.TPI不小于.2.8.4.086.0.8.640604延度 cm50－403020 605040T 0605 5℃ ,5cm/min不小于软化点T R&B℃5055604548504852 56 60T不小于450606运动粘度T 0625 Pa[1] 135℃ , 不大3于s T 0619闪点230230230T 0611不小于℃％溶解度9999－T 0607不小于弹性恢复％25 ℃不小55 60 65 75－－T 0662于粘韧性 N5T 0624－－不小于·mN韧性不小于·m－ 2.5－T 0624贮存稳定性[2]离析 ,48h 软无改性剂明显化点差 , 不大℃ 2.5－T 0661析出、凝聚于TFOT(或 RTFOT)后残留物T 0610质量变化％或1.0不大于T 0609针入度比％T505560655055605055586025℃不小于0604延度 5 ℃ cm T30252015302010－不小于0605注：[1] 表中135℃运动粘度可采用《公路工程沥青及沥青混合料试验规程》（JTJ 052-2000 ）中的“沥青布氏旋转粘度试验方法（布洛克菲尔德粘度计法）”进行测定。

改性沥青生产设备标准规范改性沥青是一种新型的道路材料，集合了传统沥青的耐久性、抗渗性和附着力，又具有矿物沥青和人工改性沥青的特点，具有抗路面开裂、抗水蚀、抗沉降和抗塌陷以及其他优越性能。

但是，改性沥青生产工艺复杂，要求在原料搅拌、抗结等工序中做出良好的控制，特别是对生产设备技术性能和参数要求更高，故而有必要建立针对改性沥青生产设备的标准规范。

为此，国家有关部门针对改性沥青生产设备标准规范，制定了严格的规定，包括改性沥青生产设备的一般要求、液体原料搅拌设备、抗结剂混合机等要求。

其中，改性沥青生产设备的一般要求主要涉及设备质量、安全技术、设备运行性能以及其他条件。

首先，改性沥青生产设备的质量要求，必须符合改性沥青生产所需的标准。

设备应采用耐磨、耐腐蚀的优质材料制造，并通过计算机密码锁定技术，对机械操作人员提供安全保障。

其次，改性沥青生产设备的安全技术应符合国家的安全规范，必须符合液体设备的安全性能、防爆性能以及无毒环保等要求，另外，还需要满足现今社会对安全性能的要求，以确保生产安全。

此外，改性沥青生产设备的运行性能也是评价一个设备质量的重要指标。

需要考虑设备的使用寿命、耐磨性、节能效率等参数，使其能够长期稳定的运行，以减少设备的维护成本。

另外，改性沥青生产设备还应符合卫生标准，设备上应清洁、干净，防止污染源污染改性沥青产品，以及确保生产环境清洁，避免空气污染。

最后，在改性沥青生产过程中，应严格控制设备运行负荷，使其能够承受出厂要求的能力，确保改性沥青产品物理性能符合国家标准规范。

综上所述，国家有关部门制定了针对改性沥青生产设备的严格的标准规范，不仅对设备的质量、安全技术、运行性能等进行要求，还要求设备要符合卫生标准，严格控制设备的运行负荷，以使产品的物理性能符合国家标准规范。

以上规定，不仅有利于保证改性沥青产品质量，还可以有效提高改性沥青生产效率，促进改性沥青发展。

聚合物改性沥青的技术要求1.选择合适的聚合物：聚合物的选择是聚合物改性沥青成功的关键。

聚合物应具有良好的相容性，能与沥青形成均匀的混合物。

聚合物的粘度应适中，不过分增加沥青的粘度，以便于施工和混合性能的改善。

2.添加剂的选择：合适的添加剂可以提高聚合物改性沥青的性能。

添加剂可以包括溶剂，助溶剂，防老化剂等。

溶剂和助溶剂可以提高聚合物在沥青中的溶解度，以便于均匀混合。

防老化剂可以延长聚合物改性沥青的使用寿命。

3.混合工艺：混合工艺是聚合物改性沥青制备中的重要环节。

混合应充分搅拌，以确保聚合物与沥青的均匀分散。

混合的温度应控制在聚合物的玻璃化温度以上，以保证聚合物能够完全熔化和溶解。

混合时间应足够长，保证聚合物与沥青的反应充分。

4.技术参数：聚合物改性沥青的技术参数应符合相关的工程要求。

包括黏度、弹性模量、抗剪强度、柔性稳定性等指标。

这些参数的测试可以通过实验室试验和现场测试来获得。

5.施工要求：在聚合物改性沥青的施工过程中，需要注意施工温度、施工厚度、施工密度等因素。

聚合物改性沥青的施工温度应控制在聚合物的玻璃化温度以下，以保证聚合物能够保持稳定的性能。

施工厚度和密度应符合相关的标准，以确保施工质量。

6.质量控制：在聚合物改性沥青的生产和施工过程中，需要进行质量控制。

这包括原材料的质量控制、生产工艺的控制和产品质量的检测。

只有通过严格的质量控制，才能确保聚合物改性沥青的性能和品质。

7.环境影响：聚合物改性沥青应符合环境保护要求。

在生产和施工过程中，应采取相应的环境保护措施，以减少对环境的污染。

聚合物改性沥青的废弃物应进行妥善处理，以防止对环境的二次污染。

通过以上的技术要求，可以确保聚合物改性沥青在工程实践中能够发挥出良好的性能和效果，提高路面和防水工程的质量和寿命。

I—D级改性沥青的生产2009年6月石油沥青PETROLEUMASPHALT第23卷第3期I—D级改性沥青的生产戚德新孙建华梁飞中国石化股份有限公司茂名分公司(茂名525011)摘要介绍了中国石化茂名分公司采用沙特重质原油生产的沥青为原料,通过SBS 改性卉3和工艺的选择与优化,试产满足交通部JTGF40—2o04《公路沥青路面施工技术规范》中制定的I—D级SBS改性沥青技术要求的产品.关键词SBS改性沥青稳定性.目前,在我国南方地区和北方部分地区,为消除路面车辙问题,路面铺装广泛采用I—D级SBS改性沥青,为此,中国石化茂名分公司(以下简称茂名分公司)以沙特重质原油沥青为原料,以分公司橡胶厂生产的SBS为改性剂,试产I—D级改性沥青产品.结果表明,该产品完全满足中华人民共和国交通部制定的JTGF4O一2004中关于聚合物SBS改性沥青技术要求¨J.1原料1.1基质沥青基质沥青为东海牌AH一70,茂名分公司生产,主要原料为沙特重质原油,分析数据见表1.表1基质沥青性质项目技术指标针入度/(10mm)PI软化点(环球法)/℃延度/cm15℃10℃含蜡量,%TFOT后质量变化.%针人度比.%延度(10"C)/cm1.2相容剂相容剂为茂名分公司生产,性质见表2.表2相容剂性质%项目技术指标饱和分芳香分胶质沥青质6.875.6l6.61.O1.3改性剂改性剂种类为F420SBS,F501SBS,茂名分公司橡胶厂生产,数据见表3.表3茂名分公司橡胶厂SBS指标1.4稳定剂,稳定剂型号为BHS一2,北京苯环精细化工有限公司提供,中国石化石油化工科学研究院研制,性质见表4.收稿日期:2009—04—14.作者简介:戚德新,男,工程师,中国石化茂名分公司沥青车间主任.多年从事沥青生产及研发工作.7J2儿4圳㈣石油沥青2009年第23卷表4稳定剂性质项目BHS一2灰黑色粉末0.4～0.6≥1lO无刺激性气味0.15～0.252装置试生产在茂名分公司2000年购建的改性沥青装置上进行.工艺流程见图1.3试验结果与讨论此次试产的目的产品是I—D级改性沥青.改性沥青产品指标以中华人民共和国交通部制定的JTGF40--2004中关于聚合物SBS改性沥青技术要求为依据,详见表5.配料罐研磨分散化学稳定热储发育A01一基质沥青罐A02一相容剂罐A03SBS储罐A04一稳定剂储罐B01预混合搅拌罐B02胶体磨I303一稳定化反应罐1304一保温储罐图l工艺流程表s聚合物改性沥青技术要求IJTGF40—2004)3.1F42OSBS改性剂首先选取星型结构的F420SBS为改性剂,考察了稳定剂,相容剂和SBS用量变化及加工温度对改性沥青性能的影响,并确定了以F420SBS为改性剂生产I—D级改性沥青的生产方案,即:SBS用量为4.0%～4.5%,稳定剂用量为0.18%～0.24%,相容剂用量为1.0%一2.0%,加工温度在180～190~C之间.典型产品分析数据见表6(产品编号4—23—1).生产中发现,SBS溶胀比较困难,要得到储存稳定的产品,需要较高的温度和较长的发育时间.尽管SBS用量较少,但综合考虑,采用星型SBS生产I—D级产品,不尽合理.表6F420SBS改性项目技术指标针人度/(10I1mm)P}软化点(环球法)/℃延伸度(5℃)/era粘度(135℃)/(Pa?s)弹性恢复(25℃),%离析软化点差/~C闪点(开口)/℃溶解度(三氯乙烯),%TFOT后质量损失,%针入度比(25℃),%延伸度(5℃)/cm产品牌号?0.0128325I—D衄0椰观积熔味量外堆初气用77)》2御罢g卯"第3期戚德新等?I—D级改性沥青的生产55 3.2F501SBS改性剂进而,试验选取线型结构的F501SBS为改性剂,生产中通过显微镜跟踪观察发现,在同等温度条件下,SBS很容易被溶胀和分散,得到最终稳定的产品发育时间大为缩短,与星型SBS改性相比,能耗降低,生产效率显着提高,但要达到相同的改性效果,SBS用量明显增加.最终确定了以F501SBS为改性剂生产I—D级改性沥青的生产方案为:SBS用量为4.5%～5.0%,稳定剂用量为0.18%～0.24%,相容剂用量为1.O%～2.0%,加工温度在175～185℃之间.分析数据见表7(产品编号为5—23—1).表7F501SBS改性项目技术指标针人度/(1O～mm)?PI软化点(环球法)/℃延伸度(5℃)/cm粘度(135)/(Pa?s)弹性恢复(25℃),%离析软化点差/℃闪点(开口)/~C溶解度(三氯乙烯),%TFOT后质量损失,%针人度比(25℃),%延伸度(5oC)/cm产品牌号480.3683371.4870.631599.60.0628724I—D3.3F420/F501复合改性剂研究人员根据两种改性剂的特点,制定了星/线复合型SBS改性方案.与单用星型改性剂相比,稳定发育时间明显缩短,与单用线型改性剂相比,SBS用量显着减少,同时也改善了装置的操作灵活性.以F420/F501SBS为复合改性剂生产I—D级改性沥青的生产配方如下:SBS用量为4.2%～4.6%,稳定剂用量为0.2%～0.24%,相容剂用量为1.0%～2.0%.产品性质见表8 (产品编号为4—30—6).表8F420/F501复合改性项目'技术指标针入度/(10mm)Pl软化点(环球法)/℃延伸度(5℃)/cm粘度(135~C)/(Pa?s)弹性恢复(25℃),%离析软化点差/~C闪点(开口)/℃溶解度(三氯乙烯),%TFOT后质量损失,%针人度比(25℃),%延伸度(5℃)/cm产品牌号4结论以沙特重质原油生产的沥青为原料,以茂名分公司橡胶厂生产的F420,F501以及F420/F501复合SBS为改性剂,通过工艺调整与优化,均可生产出符合交通部JTGF40—2004中制定的I—D级SBS改性沥青技术要求的产品.参考文献1沈金安.改性沥青与SMA路面.北京:人民交通出版社.19992杨军等编.聚合物改性沥青.北京:化学工业出版社.20063JTGF40—2o04,公路沥青路面施工技术规范TheproduceofI——DgradeSBSmodifiedasphalt QidexinSunJianhuaLiangFeiSINOPECMaomingProductsCompany(maoming525011,China)Abstract:TheasphaltthatismadefromSaudiArabiaheavycrudeismodifiedbytheSBSandoptimumtechnologyhasbeenselected.Thismodifiedasphaltproductscanmeetthequalitystandardof polymermodi—fledbitumentechnicalrequirements((technicalspecificationsforconstructionofhighwaya sphaltpavementsJTGF40—2oo4&gt;&gt;I—DgradeofDepartmentforTransport.Keywords;SBS;Modifiedasphalt;Stability5185681～玛34趴强%暑i。

沥青路面材料质量技术要求1.1 一般规定1.1.1沥青路面使用的各种材料运至现场后必须取样进行质量检验，经评定合格方可使用，不得以供应商提供的检测报告或商检报告代替现场检测。

1.1.2 沥青路面集料的选择必须经过认真的料源调查，确定料源应尽可能就地取材。

质量符合使用要求，石料开采必须注意环境保护，防止破坏生态平衡。

1.1.3 集料粒径规格以方孔筛为准。

不同料源、品种、规格的集料不得混杂堆放。

1.2 道路石油沥青1.2.1道路石油沥青的质量应符合表1.2.1-1规定的技术要求。

各个沥青等级的适用范围应符合表1.2.1-2的规定。

经建设单位同意，沥青的 PI值、60℃动力粘度，10℃延度可作为选择性指标。

道路石油沥青的适用范围表1.2.1-21.2.2沥青路面采用的沥青标号，宜按照公路等级、气候条件、交通条件、路面类型及在结构层中的层位及受力特点、施工方法等，结合当地的使用经验，经技术论证后确定。

1.2.2.1对高速公路、一级公路，夏季温度高、高温持续时间长、重载交通、山区及丘陵区上坡路段、服务区、停车场等行车速度慢的路段，尤其是汽车荷载剪应力大的层次，宜采用稠度大、60℃粘度大的沥青，也可提高高温气候分区的温度水平选用沥青等级；对冬季寒冷的地区或交通量小的公路、旅游公路宜选用稠度小、低温延度大的沥青；对温度日温差、年温差大的地区宜注意选用针入度指数大的沥青。

当高温要求与低温要求发生矛盾时应优先考虑满足高温性能的要求。

1.2.2.2当缺乏所需标号的沥青时，可采用不同标号掺配的调和沥青，其掺配比例由试验决定。

掺配后的沥青质量应符合表1.2.1-1的要求。

1.2.3沥青必须按品种、标号分开存放。

除长期不使用的沥青可放在自然温度下存储外，沥青在储罐中的贮存温度不宜低于130℃，并不得高于170℃。

桶装沥青应直立堆放，加盖苫布。

1.2.4道路石油沥青在贮运，使用及存放过程中应有良好的防水措施，避免雨水或加热管道蒸汽进入沥青中。
