SBS改性沥青技术指标要求

SBS改性沥青路面施工质量控制1、沥青砼上面层主要技术指标和施工质量要求（1）主要技术指标○1沥青混合料马歇尔试验中稳定度大于6KN,流值为20～50(0.1㎜),饱和度75~85%,空隙率在3～4.5%之间,残留稳定度大于85%。

○2混合料抽提后筛分结果0.075㎜、≤4.75㎜和≥9.5㎜的颗粒与设计标准级配的允许误差分别为±2%、±4%和±5%。

抽提后的油石比与最佳油石比的允许偏差为-0.1～+0.2%。

○3路面压实度马氏密度不小于98%，路面现场空隙率在3.5～6%之间。

○4中面层平整度用连续平整度仪检测每100m标准差不大于0.8㎜。

（2）施工质量要求○1施工中各种温度必须在规定范围之内。

○2混合料拌和后色泽要求均匀一致，无花白料和马蹄脂结团现象，现场摊铺后在全宽范围内要求均匀一致不离析，无油斑及光面现象。

用改进型渗水仪检测渗水系数不大于50ml/min。

○3施工过程中混合料用红外温度探测器检测的温度差不超过200C，构造深度0.8~1.2mm。

（3）原材料质量要求○1沥青上面层采用优质国产SBS改性沥青，沥青整套性能检验由省高指委托有关试验单位进行，我部工地试验室对每车沥青的针入度、延度、软化点进行检测，检测结果必须满足针入度50-80（0.1㎜，250C、100g、5s）, 延度≥30㎝(5cm/min、50C),软化点(环球法) ≥600C。

○2粗集料粗集料我部选用镇江茅迪实业有限公司生产的玄武岩，要求视密度＞2.60g/cm3,吸水率不大于2.5%，掺加抗剥落剂后与沥青的粘附性不小于5级，,分1#、2#料。

我部派专人进驻集料加工厂，除对进场粗集料的常规指标按500T检测一次外，对其他非常规指标，如坚固性按市高指要求频率送有资质单位检测。

○3细集料细集料我部也是选用镇江茅迪实业有限公司方山轧石厂0生产的玄武岩，要求视密度＞2.60g/cm3,砂当量≥60%,小于0.075mm颗粒质量百分率≤12.5%,对进场细集料的常规指标按200T检测一次，并搭逢遮盖，以防淋雨。

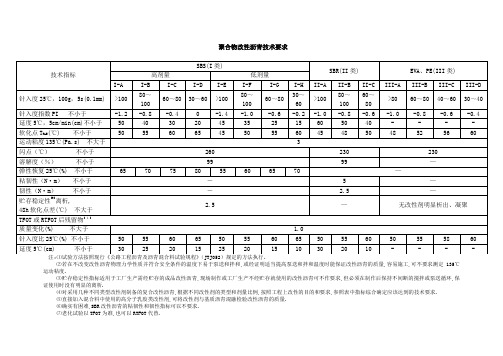

聚合物改性沥青技术要求注:⑴试验方法按照现行《公路工程沥青及沥青混合料试验规程》（JTJ052）规定的方法执行。

⑵若在不改变改性沥青物理力学性质并符合安全条件的温度下易于泵送和拌和,或经证明适当提高泵送和拌和温度时能保证改性沥青的质量,容易施工,可不要求测定135℃运动粘度.⑶贮存稳定性指标适用于工厂生产需经贮存的成品改性沥青,现场制作或工厂生产不经贮存就使用的改性沥青可不作要求,但必须在制作后保持不间断的搅拌或泵送循环,保证使用时没有明显的离析.⑷对采用几种不同类型改性剂制备的复合改性沥青,根据不同改性剂的类型和剂量比例,按照工程上改性的目的和要求,参照表中指标综合确定应该达到的技术要求. ⑸直接加入混合料中使用的高分子乳胶类改性剂,可将改性剂与基质沥青混融检验改性沥青的质量. ⑹确实有困难,SBR 改性沥青的粘韧性和韧性指标可以不要求. ⑺老化试验以TFOT 为准,也可以RTFOT 代替.技术指标SBS(I 类)SBR(II 类) EVA 、PE(III 类) 高剂量 低剂量 I-AI-B I-CI-DI-EI-F I-G I-H II-A II-B II-C III-A III-BIII-CIII-D针入度25℃，100g ，5s(0.1mm) >100 80～100 60～80 30～60 >100 80～100 60～80 30～60 >10080～100 60～80 >80 60～80 40～60 30～40 针入度指数PI 不小于 -1.2 -0.8 -0.4 0 -1.4 -1.0 -0.6 -0.2 -1.0-0.8 -0.6 -1.0 -0.8 -0.6 -0.4 延度5℃，5cm/min(cm)不小于 50 40 30 20 45 35 25 15 60 50 40 - - - - 软化点T R&B (℃) 不小于 5055606545505560 4548 5048525660运动粘度135℃(Pa.s) 不大于 3闪点（℃） 不小于 260 230 230 溶解度（％） 不小于 9999—弹性恢复25℃(%) 不小于 65 70 75 8055 60 65 70—粘韧性（N ·m ） 不小于 － 5 — 韧性（N ·m ） 不小于 － 2.5 —贮存稳定性[3]离析,48h 软化点差(℃) 不大于 2.5—无改性剂明显析出、凝聚TFOT 或RTFOT 后残留物[ 4 ]质量变化(%) 不大于 1.0针入度比25℃(%) 不小于 50 55 60 65 50 55 60 65 50 55 60 50 55 58 60 延度5℃(cm) 不小于3025201525201510302010----。

竭诚为您提供优质文档/双击可除sbs改性沥青规范技术要求篇一：改性沥青生产与技术要求崇靖高速公路sbs（i-d）改性沥青生产与技术要求崇靖高速公路中上面层sbs（i-d）改性沥青技术要求：崇靖高速公路中上面层sbs（i-d）改性沥青生产工艺要求：(1)制造改性沥青的基质沥青应与改性剂有良好的配伍性。

供应商在提供改性沥青的质量报告时，应同时提供基质沥青的质量检验报告或沥青样品。

(2)改性沥青宜在固定式工厂或在现场设厂集中制作，改性沥青的加工温度不宜超过180℃。

(3)现场制造的改性沥青宜随配随用，需作短时间保存，或运送到附近的工地时，使用前必须搅拌均匀，在不发生离析的状态下使用。

改性沥青制作设备必须设有随机采集取样口，采集的试样宜立即在现场灌模。

(4)工厂制作的成品改性沥青到达施工现场后应存储在改性沥青罐中，改性沥青罐中必须加设搅拌设备并进行搅拌，使用前必须将改性沥青搅拌均匀。

在施工过程中，应定期取样检验产品质量，发现离析等质量不符合要求的改性沥青不得使用。

生产工艺流程及特点1、改性剂采用复合改性技术，该生产技术去年在多条高速上也进行了应用，效果非常好。

本复合改性方案为：——主改性剂sbs选用岳阳石化4303（道改Ⅱ号改进型），含量3~3.2%；——辅助改性剂sbR，经过我们预先改性处理，含量1.5~2‰；——助剂，专门为本技术配方研制，含量1.5~2‰。

以上具体含量要在工地生产现场通过对加工后的改性沥青指标的检测来调整实际含量，其是以最佳的性能指标来决定的。

sbs是目前广泛使用的、能基本适应各种地区气候环境条件的通用改性剂，其特点是能提供良好的高低稳性能，特别是高温性能突出，能大大提高沥青的软化点，防止路面高温时的软化拥包、车辙(sbs改性沥青规范技术要求)等损坏，并与沥青有很好相溶性和稳定性。

sbR则具有突出的延展性和弹性恢复，有着非常好的低温性能，对冬季防止路面开裂等问题有非常好的效果；由于sbs和sbR的相溶性不同，因此需要专门的助剂来促使其发生反应，更好地分散、溶和，并使其被打乱的高分子结构重新结合，形成织构态，这样就大大提高了沥青的各项性能。

SBS改性沥青技术指标要求
1.外观与性状：
2.SBS含量：
3.粘度：
4.软化点：
5.堆积密度和空隙率：
6.施工性能：
7.动态黏弹性能：
8.稳定性和耐老化性：
SBS改性沥青应具有良好的稳定性和耐老化性。

稳定性指材料在长时间使用过程中保持性能稳定的能力，耐老化性指材料长期暴露在自然环境下，仍能保持其性能不受明显影响。

稳定性和耐老化性可以通过实验室测试和使用经验进行评估。

总之，SBS改性沥青的技术指标要求涉及外观与性状、SBS含量、粘度、软化点、堆积密度和空隙率、施工性能、动态黏弹性能、稳定性和耐老化性等方面。

这些指标要求的达标与否直接关系到SBS改性沥青的品质和使用效果，对保证建筑工程的质量和安全具有重要意义。

沥青路面上面层AC-13C（SBS改性沥青）施工指导意见根据交通部标准JTGF40 2004《公路沥青路面施工技术规范》规定，结合我省已建高速公路和国省干线公路的施工经验和研究成果，对沥青路面上面层AC-13C一、材料要求1、沥青沥青路面上面层采用SBS改性沥青，其技术要求见表二。

沥青性能整套检验由业主委托有关试验单位进行，各施工单位和驻地监理组工地试验室对针入度、延度、软化点进行检验，并留样备检。

检测频率：施工单位每车检验一次，监理组每五车抽检一次。

2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。

应用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。

集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每1000T检验一次。

粗集料技术要求见表三。

3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，不能采用山场的下脚料。

对进场细集料每500T检验一次。

细集料规格见表四。

沥青路面上面层用粗集料质量技术要求表三；注：亲水系数宜小于0.8。

二、施工机械与质量检测仪器1、必须配备齐全施工机械和配件，做好开工前的保养、调试和试机，并保证在施工期间一般不发生有碍施工进度和质量的故障。

沥青上面层宜采用单幅全宽机械化连续摊铺作业，对于单幅双车道面层，应实施两台摊铺机梯队作业，以确保摊铺面的质量。

因而必须配备以下主要施工机械（一个施工点）。

（1）间歇式沥青混合料拌和机，额定产量大于300T/H，另配有80T以上热贮料仓。

全部生产过程由计算机自动控制，配有良好的打印装置。

（32、（7）脱模器（8）沥青混合料离心抽提仪（带矿粉离心加速沉淀仪）或回流式全自动沥青混合料抽提仪（9）标准筛（方筛孔）（10）集料压碎值试验仪（11）烘箱（12）试模（不少于10只）（13）恒温水浴（14）冰箱（15）路面取芯机（16）路面弯沉仪动注：1、沥青混凝土混合料矿料间隙率（VMA，%）当马歇尔试件设计空隙率（%）为4、5、6时，分别为14、15、16，当设计空隙率不是整数时用内插法确定要求的最小VMA；2、沥青混合料冻融劈裂强度比不应小于80%；3、配合比设计中，粉胶比宜控制在0.6～1.6范围内。

竭诚为您提供优质文档/双击可除sbs改性沥青规范技术要求篇一：改性沥青生产与技术要求崇靖高速公路sbs（i-d）改性沥青生产与技术要求崇靖高速公路中上面层sbs（i-d）改性沥青技术要求：崇靖高速公路中上面层sbs（i-d）改性沥青生产工艺要求：(1)制造改性沥青的基质沥青应与改性剂有良好的配伍性。

供应商在提供改性沥青的质量报告时，应同时提供基质沥青的质量检验报告或沥青样品。

(2)改性沥青宜在固定式工厂或在现场设厂集中制作，改性沥青的加工温度不宜超过180℃。

(3)现场制造的改性沥青宜随配随用，需作短时间保存，或运送到附近的工地时，使用前必须搅拌均匀，在不发生离析的状态下使用。

改性沥青制作设备必须设有随机采集取样口，采集的试样宜立即在现场灌模。

(4)工厂制作的成品改性沥青到达施工现场后应存储在改性沥青罐中，改性沥青罐中必须加设搅拌设备并进行搅拌，使用前必须将改性沥青搅拌均匀。

在施工过程中，应定期取样检验产品质量，发现离析等质量不符合要求的改性沥青不得使用。

生产工艺流程及特点1、改性剂采用复合改性技术，该生产技术去年在多条高速上也进行了应用，效果非常好。

本复合改性方案为：——主改性剂sbs选用岳阳石化4303（道改Ⅱ号改进型），含量3~3.2%；——辅助改性剂sbR，经过我们预先改性处理，含量1.5~2‰；——助剂，专门为本技术配方研制，含量1.5~2‰。

以上具体含量要在工地生产现场通过对加工后的改性沥青指标的检测来调整实际含量，其是以最佳的性能指标来决定的。

sbs是目前广泛使用的、能基本适应各种地区气候环境条件的通用改性剂，其特点是能提供良好的高低稳性能，特别是高温性能突出，能大大提高沥青的软化点，防止路面高温时的软化拥包、车辙(sbs改性沥青规范技术要求)等损坏，并与沥青有很好相溶性和稳定性。

sbR则具有突出的延展性和弹性恢复，有着非常好的低温性能，对冬季防止路面开裂等问题有非常好的效果；由于sbs和sbR的相溶性不同，因此需要专门的助剂来促使其发生反应，更好地分散、溶和，并使其被打乱的高分子结构重新结合，形成织构态，这样就大大提高了沥青的各项性能。
