建筑识图与结构识图篇（2剪力墙的平法施工图）今天老猫和大家继续自学剪力墙的识图。

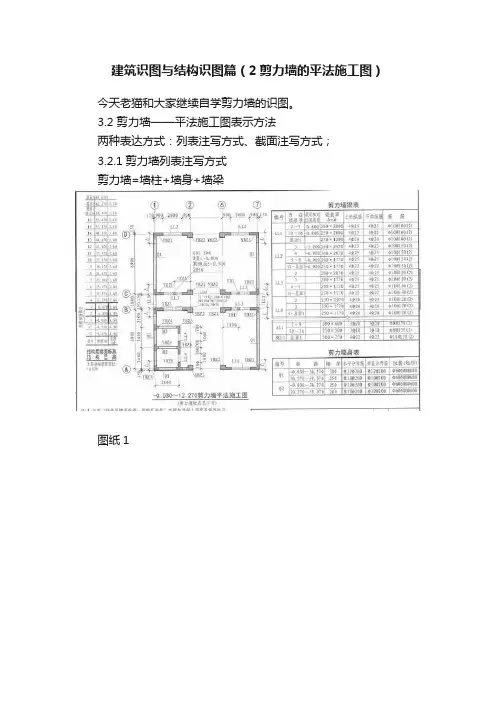

3.2 剪力墙——平法施工图表示方法两种表达方式：列表注写方式、截面注写方式；3.2.1剪力墙列表注写方式剪力墙=墙柱+墙身+墙梁图纸1图纸2① 编号：这里要分墙柱、墙身、墙梁三类编号来了解；墙柱编号（见下表）从表中我们可以看出，边缘构件属于墙柱，那么边缘构件是个什么呢？“边缘构件”是图集中暗柱和端柱的统称，这些都是剪力墙结构中特有的，他们的作用都一样，设置在剪力墙的边缘，起到改善受力性能的作用。
我们再了解下，约束与构造的区别：对于抗震等级一、二、三级的剪力墙底部加强部位及其上一层的剪力墙肢，应设置约束边缘构件。
其他的部位应设置构造边缘构件。
约束边缘构件对体积配箍率等要求更严，用在比较重要的受力较大结构部位；构造边缘构件要求松一些。
对边缘构件的概念有了一个了解后，我们再来看下他们在图纸中的样子吧：约束边缘构件（4种）：约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙；构造边缘构件（4种）：构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙；了解以上这么多，我们再回过头来看下图纸。
不难发现，图纸1中剪力墙拐角处与两墙交界处深色的部分均为边缘构件，如YBZ1即为约束边缘构件。
图纸2中对边缘构件的尺寸、配筋、标高等参数进行了注写，通过编号两张图纸可以联系在一起。
（钢筋的表达式在讲柱子时以进行说明，本节就不在讲解了）墙身编号：Qxx（xx排）墙身的编号很单一，我们来了解下它的组成：括号中的数字表示墙身所配置的水平与竖向分布的钢筋排数（排水为2时，可以不注）。
这里需要大家发挥下自己的空间思维能力，排数指的是墙体厚度方向有几排钢筋。
而水平和竖直方向分布筋指的是墙体长度和高度方向。
上图即为2排的剪力墙钢筋图。
这里有一个钢筋网排数规定：墙身厚度<>400mm<><>墙身厚度>700mm——4排钢筋；我们看图纸，墙身表中为：Q1、Q2，我们知道它们均为2排钢筋网。
