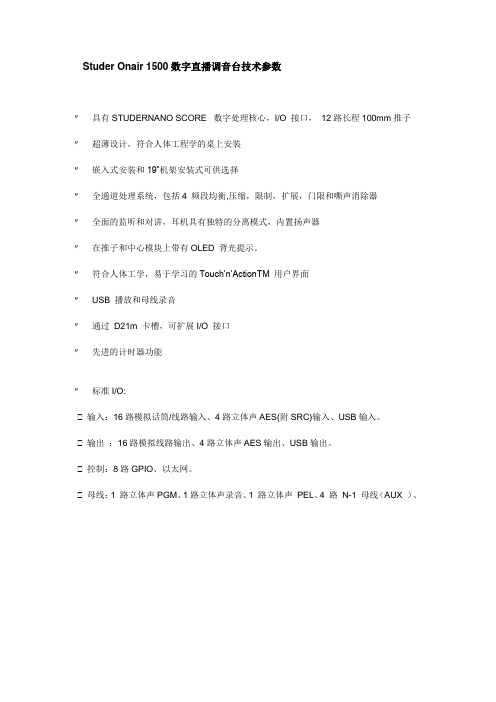

Studer Onair 1500数字直播调音台技术参数
"具有STUDERNANO SCORE 数字处理核心，I/O 接口，12路长程100mm推子"超薄设计，符合人体工程学的桌上安装
"嵌入式安装和19”机架安装式可供选择
"全通道处理系统，包括4 频段均衡,压缩，限制，扩展，门限和嘶声消除器
"全面的监听和对讲，耳机具有独特的分离模式，内置扬声器
"在推子和中心模块上带有OLED 背光提示。
"符合人体工学，易于学习的Touch’n’ActionTM 用户界面
" USB 播放和母线录音
"通过D21m 卡槽，可扩展I/O 接口
"先进的计时器功能
"标准I/O:
输入：16路模拟话筒/线路输入、4路立体声AES(附SRC)输入、USB输入。
输出：16路模拟线路输出、4路立体声AES输出、USB输出。
控制：8路GPIO、以太网。
母线：1 路立体声PGM、1路立体声录音、1 路立体声PEL、4 路N-1 母线（AUX ）、。
数字直播调音台0n—Air 2000M2的功能介绍及故障处理摘要在广播电台中，调音台是整个播控系统的心脏，它担负着每一路音源的调控及输出分配，有着及其重要的作用，随着计算机和网络技术的发展，整个社会正逐渐步入数字化时代，数字化技术已经渗透到了各行各业，广播技术数字化也是一个必然的趋势。
数字音频设备正在逐步取代传统的模拟设备，成为电台的主流设备。
本文主要探讨了on—Air 2000 M2数字调音台的—些主要特性，及使用过程中的一些问题和解决方案。
关键词数字调音台；故障处理1 STUDER On—Air 2000 M2数字调音台特点和功能介绍STUDER On—Air 2000 M2调音台采用模块化设计，全数字信号处理，可任意安排的母线推子。
运行稳定可靠，采用双电源同时供电方式，保证了直播的安全性。
下面着重介绍一下我台顺德频率两个直播室的STUDER On—Air 2000 M2数字调音台的主要特点及其应用。
1.1主要特点1）信号实现全数字化处理。
on—Air 2000 M2调音台产自瑞士，具备可选的输入输出模块，可以灵活的进行模拟和数字模块的多路配置，内部信号实现全数字化处理，是专业用的混音调音台；2）独有的”Touch’’n’’Action” 触摸用户界面。
On—Air 2000 M2调音台使用独特的触摸屏操作方式，将大量操作步骤简化。
各通道触摸屏就在其通道模块上方，屏幕上显示着该声道当前的设置状态。
触摸该通道上任一点，该通道显示高亮，表明该通道已选中。
一旦改变参数，则新的设置会立即在各声道上方的显示屏上显示出来；3）具备强大的用户权限管理功能。
用户认证系统提供了调音台许多功能的进入权限控制，管理员最多可以设置20个用户登录名进入他们各自的工作区域（如图1示），未经授权的用户无法更改音频参数。
每个用户只可以存储和调出他们自己的抽样状态显示或话筒设置，从根本上解决了模拟调音台时期，由于主持人误操作调音台的各项设置而造成的播出事故；4）On—Air 2000 M2数字调音台最大的特点是具备强大的音频路由功能。
数字直播系统中的调音台技术分析摘要随着计算机软件技术、数字技术以及网络技术的快速发展与应用，广播电视领域发生了巨大的变革，实现从模拟到数字化方向的转变，在节目制作、节目传输以及节目储存等各个环节实现了数字化，并且播出设备也逐渐的向智能化、自动化、网络化方向发展。
调音台尤其是数字直播调音台，是数字直播系统的心脏，与传统的模拟调音台相比，数字直播调音台具有更加明显的技术优势。
文章介绍了调音台的概念，并以DB2000数字调音台为例，探析了数字直播系统中调音台技术的应用，以供参考。
关键词数字直播系统；调音台技术；应用中图分类号G2 文献标识码 A 文章编号1674-6708（2015）140-0101-020 引言数字直播系统指的是以数字化设备为依托，通过一定的方式进行连接，以此完成现场节目制作与拨出的电视系统，数字直播系统必须兼容现有的模拟信号，例如箱体组装的散件直播系统、数字转播车系统以及演播室数字直播系统等。
无论数字直播系统采用多少讯道，其架构、原理、安全性以及运维等都是相似的。
笔者在某电视台演播室与转播车工作多年，对数字直播系统中的调音台技术进行了探讨与总结。
1 调音台的概念调音台是一项广泛应用于音效处理、节目制作、舞台效果、广播电视，实现录播目标与直播的先进设备技术，调音台技术的应用，能够显著的提高服务能效。
根据调节信号模式，将调音台分为模拟调音台与数字调音台两种。
调音台通过对输入的信号实施加工、扩充、整合、分配以及装饰，以此实现优化服务效能的效果。
场景和目标不同，调音台能够发挥不同的作用，例如便携调音、无线广播、有线广播、剧场模式、扩音处理、功能调音、录播、音乐处理以及立体音效等。
数字调音台主要包括三个单元，即主控单元、通道单元以及音频单元，其中音频单元实现声音信号的输出与输入，并进行对信号进行加工和处理；主控单元是整个系统的核心，实现对各个单元的调节与调度；通道单元主要实现对参数的交换、协调，并实现各种命令的收纳和传递。

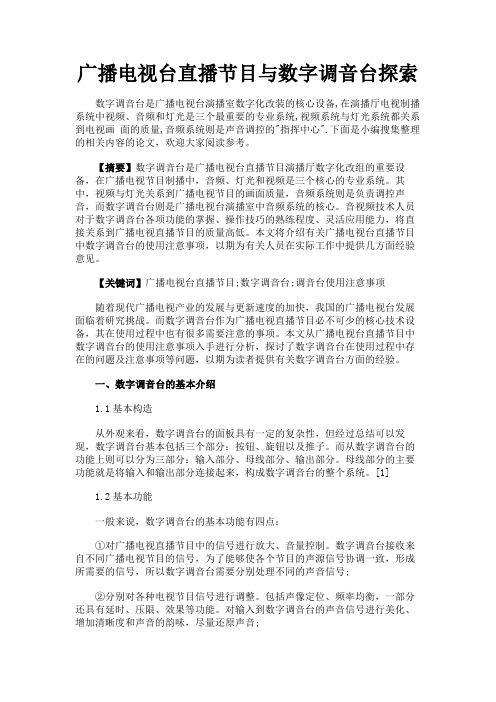

广播电视台直播节目与数字调音台探索数字调音台是广播电视台演播室数字化改装的核心设备,在演播厅电视制播系统中视频、音频和灯光是三个最重要的专业系统,视频系统与灯光系统都关系到电视画面的质量,音频系统则是声音调控的"指挥中心".下面是小编搜集整理的相关内容的论文，欢迎大家阅读参考。
【摘要】数字调音台是广播电视台直播节目演播厅数字化改组的重要设备，在广播电视节目制播中，音频、灯光和视频是三个核心的专业系统。
其中，视频与灯光关系到广播电视节目的画面质量，音频系统则是负责调控声音，而数字调音台则是广播电视台演播室中音频系统的核心。
音视频技术人员对于数字调音台各项功能的掌握、操作技巧的熟练程度、灵活应用能力，将直接关系到广播电视直播节目的质量高低。
本文将介绍有关广播电视台直播节目中数字调音台的使用注意事项，以期为有关人员在实际工作中提供几方面经验意见。
【关键词】广播电视台直播节目;数字调音台;调音台使用注意事项随着现代广播电视产业的发展与更新速度的加快，我国的广播电视台发展面临着研究挑战。
而数字调音台作为广播电视直播节目必不可少的核心技术设备，其在使用过程中也有很多需要注意的事项。
本文从广播电视台直播节目中数字调音台的使用注意事项入手进行分析，探讨了数字调音台在使用过程中存在的问题及注意事项等问题，以期为读者提供有关数字调音台方面的经验。
一、数字调音台的基本介绍1.1基本构造从外观来看，数字调音台的面板具有一定的复杂性，但经过总结可以发现，数字调音台基本包括三个部分：按钮、旋钮以及推子。
而从数字调音台的功能上则可以分为三部分：输入部分、母线部分、输出部分。
母线部分的主要功能就是将输入和输出部分连接起来，构成数字调音台的整个系统。
[1]1.2基本功能一般来说，数字调音台的基本功能有四点：①对广播电视直播节目中的信号进行放大、音量控制。
数字调音台接收来自不同广播电视节目的信号，为了能够使各个节目的声源信号协调一致，形成所需要的信号，所以数字调音台需要分别处理不同的声音信号;②分别对各种电视节目信号进行调整。
直播调音台操作方法直播调音台是指用于音频混音的设备，在直播、演唱会等场合中起到重要作用。
下面将详细介绍直播调音台的操作方法。
首先，了解调音台的基本构造。
调音台一般由主控台和各种音频信号输入输出设备组成。
主控台通常包括音频输入通道、音频输出通道、主总线控制、效果器、均衡器、预听系统等部分。
一、音频输入通道操作1. 连接音频设备：将麦克风、乐器、音频播放器等设备通过音频线与调音台的音频输入插孔连接。
2. 设置通道增益：通过旋钮或滑动杆调节音频输入通道的增益，使得输入音量适合混音需求。
3. 设置均衡器：通过旋钮调节高、中、低音的音量和频率。
4. 设置效果器：通过旋钮选择和调节各种音频效果，例如混响、压缩、延迟等。
5. 设置发送组或混音组：根据需要，将音频输入信号发送到指定的发送组或混音组，实现对音频信号的分组控制。
二、音频输出通道操作1. 连接音频接收设备：将音频输出插孔与音频放大器、喇叭等设备连接，将调音台的混音结果传输到外部音频设备。
2. 设置总线通道：通过旋钮或滑动杆选择主总线或其他输出总线，将音频混音信号发送到指定的总线通道。
3. 设置输出增益：通过旋钮或滑动杆调节音频输出通道的增益，使得输出音量适合实际应用需求。
三、主总线控制操作1. 设置主总线通道增益：通过旋钮或滑动杆调节主总线通道的增益，控制混音输出的总音量。
2. 设置主总线均衡器：通过旋钮调节主总线均衡器的频率和音量，实现对整个混音结果的整体调节。
四、效果器操作1. 选择效果器：通过旋钮选择需要使用的效果器，例如混响、压缩等。
2. 调节效果器参数：通过旋钮或按钮调节效果器的各项参数，如混响时间、压缩比、阈值等。
五、预听系统操作1. 选择预听通道：通过按钮或开关选择需要预听的音频输入通道。
2. 调节预听音量：通过旋钮或滑动杆调节预听通道的音量。
3. 监听音频输入：通过耳机等设备，将选定的音频输入通道的声音进行预听。
六、其他操作1. 保存和加载设备设置：调音台上有保存和加载设备设置的按钮，可以将设备参数保存在内部存储器中，并在需要时进行加载。
数字调音台在现代演播室中的应用数字调音台是一种专门用于音频混音和处理的设备，广泛应用于现代演播室。
它的出现极大地提高了音频制作的效率和质量，在演播室中扮演着不可或缺的角色。
本文将从数字调音台的定义、功能特点以及应用领域三个方面，对数字调音台在现代演播室中的应用进行探讨。
数字调音台是一种通过数字信号处理来控制和处理音频的设备。
与传统的模拟调音台相比，数字调音台使用数字信号代替了模拟信号，拥有更高的音频品质和更丰富的功能。
它可以通过多个通道的输入和输出来实现多轨混音，各种效果器、均衡器和压缩器等效果模块都能够实时应用于音频信号中，从而实现对音频的精细调控和处理。
数字调音台不仅具备传统模拟调音台的基本功能，还可以通过网络和计算机进行远程控制，大大提高了工程师的工作效率。
数字调音台在现代演播室具有诸多功能特点，使其成为必备的音频处理设备。
首先，数字调音台具备强大的信号处理能力。
它可以对音频信号进行精确调控，包括音频增益、声音平衡、频率均衡、压缩/限制等，使音频的细节和音质得到最佳的表现。
其次，数字调音台具备多通道处理能力。
多通道功能可以同时处理多个音频轨道，实现多个音频源的混音和处理，方便工程师进行综合调控。
第三，数字调音台支持实时效果处理。
它内置了多种常用的音频效果器和预设，如混响、合唱、失真等，实现对音频的实时处理和效果添加。
最后，数字调音台具备便捷的远程控制能力。
工程师可以通过计算机或移动设备远程操控数字调音台，避免了频繁走动和操作面板的繁琐，提高了工作效率。
在现代演播室中，数字调音台发挥着重要的作用，并广泛应用于各类节目制作和演播工程中。
首先，数字调音台可以用于音频录制和编辑。
在演播室中，需要将主持人、嘉宾或其他声音进行专业录音和后期编辑。
数字调音台提供了高品质的音频录制和编辑功能，可以实时进行音频效果的添加和混音处理，使得录音效果更加逼真和优秀，提高了演播作品的质量。
其次，数字调音台也被广泛应用于音频直播和音视频制作过程。
调音台又称调音控制台，它能将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。
调音台按信号出来方式可分为：模拟式调音台和数字式调音台。
从整体上来看，调音台可分为三大部分：输入部分、母线部分、输出部分。
母线部分把输入部分和输出部分联系起来，构成了整个调音台。
下面就以本部所用调音台为例，从输入到输出，对调音台的三大部分做一下简单的介绍。
○1卡侬插座MIC：又名XLR接口，即话筒（麦克风）插座，它的抗干扰性强，可接受平衡式或非平衡式低电平（音量）讯号，噪声低，一般用于有线话筒的连接。
如果使用非平衡式话筒，尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
我们在扩音时一般都是用来接鹅颈话筒。
○2高电平输入接口（Line）：从图中的英文标注来看，应该是一种1/4"大二芯插座，采用1/4"大二芯插头(TS)作为非平衡信号的输入其输入阻抗高，一般用于除话筒外的其他声源（如笔记本、手机、MP3、无限话筒等）的输入插孔。
需要注意的是这两个插座是不能同时使用。
BALANCE:平衡连接,音响器材间的一种连接方式，由屏蔽网和两根芯线组成，两根芯线一根用来传送音频信号，另一根用于传送极性相反的音频信号，屏蔽网则为地线。
抗外界干扰能力较强，利于远距离传输（不大于100米），卡侬插头、大三芯属于平衡传输。
UNBALANCE:非平衡连接，音响器材间的一种连接方式，由屏蔽网和芯线组成，大二芯和荷花插头属于非平衡传输。
非平衡传输抗干扰能力略逊于平衡传输，适用于线路电平音频信号传输和对抗干扰要求不十分高的场合，由于连接方法简单，在音响系统中(尤其在民用音响系统中)非平衡连接被普遍采用。
○3峰值指示灯（PEAK）：如果指示灯偶尔闪动一下，则是正常，如果快速的闪烁或是持续的亮则表示你的输入信号已经失真了。
此时应调整输入音量大小，可使用的控制包括：PAD－20 dB、减小GAIN、一般以减小GAIN为宜。
数字直播调音台0n
摘要在广播电台中，调音台是整个播控系统的心脏，它担负着每一路音源的调控及输出分配，有着及其重要的作用，随着计算机和网络技术的发展，整个社会正逐渐步入数字化时代，数字化技术已经渗透到了各行各业，广播技术数字化也是一个必然的趋势。
数字音频设备正在逐步取代传统的模拟设备，成为电台的主流设备。
本文主要探讨了on—air 2000 m2数字调音台的—些主要特性，及使用过程中的一些问题和解决方案。
关键词数字调音台；故障处理
中图分类号tn93 文献标识码a 文章编号 1674—6708（2012）76—0210—02
1 studer on—air 2000 m2数字调音台特点和功能介绍
studer on—air 2000 m2调音台采用模块化设计，全数字信号处理，可任意安排的母线推子。
运行稳定可靠，采用双电源同时供电方式，保证了直播的安全性。
下面着重介绍一下我台顺德频率两个直播室的studer on—air 2000 m2数字调音台的主要特点及其应用。
1.1主要特点
1）信号实现全数字化处理。
on—air 2000 m2调音台产自瑞士，具备可选的输入输出模块，可以灵活的进行模拟和数字模块的多路配置，内部信号实现全数字化处理，是专业用的混音调音台；
2）独有的”touch’’n’’action”触摸用户界面。
on—air 2000 m2调音台使用独特的触摸屏操作方式，将大量操作步骤简化。
各通道触摸屏就在其通道模块上方，屏幕上显示着该声道当前的设置状态。
触摸该通道上任一点，该通道显示高亮，表明该通道已选中。
一旦改变参数，则新的设置会立即在各声道上方的显示屏上显示出来；
3）具备强大的用户权限管理功能。
用户认证系统提供了调音台许多功能的进入权限控制，管理员最多可以设置20个用户登录名进入他们各自的工作区域（如图1示），未经授权的用户无法更改音频参数。
每个用户只可以存储和调出他们自己的抽样状态显示或话筒设置，从根本上解决了模拟调音台时期，由于主持人误操作调音台的各项设置而造成的播出事故；
4）on—air 2000 m2数字调音台最大的特点是具备强大的音频路由功能。
它可以根据需要将任意一路输入通道通过触摸屏的rute
功能路由到任意一路输出通道上，实现通道的自由转换。
1.2主要功能
1）studer on—air 2000 m2在线路电平输入有模拟和数字两种模式。
每个通道包括有两个音频输入（a/b输入模块）或单个六选一输入模块，每个音频输入都有自己的输入和输出控制和参数设置；通过中央触摸板可以方便的将外接信号源送到需要的输出总线上。
每个音频输入都有自己的标签区域，一旦更换信号源，通过对
应通道触摸板也可以方便的修改输入名称，这样操作人员在操作过程中就可以很简单快捷的区分出每个通道的功能。
mic输入带a/b选择开关并装有一个平衡变压器，并提供幻象供电。
为可避免过载，输出端都带有阻制器，所有带固定及恢复时间的限制器都被设定在odb。
由于存在内部余量和限制器，—般的失真是可以避免的。
电子表显示的是pgm输出端口的信号电子，操作人员可以直观的了解输出信号的电干大小。
2）studer on—air 2000 m2提供了talkback实现了导播室与直播室的对讲功能。
导播室侧设一控制盒.通过多芯电缆和直播室的on—air 2000 m2相连，实现了控制盒内指示灯和各选择键的控制，同时将直播室的同步音频传送给了导播室的监听。
导播室侧设置一小动圈话筒，接到直播台的tb mic in，tb cr键按下，导播室即可通过话筒与直播室联络。
on—air 2000 m2提供有话筒输入、模拟线路输八、数字线路输入三种输入模块，我们可以根据实际情况选择不同的配置。
在话筒输入通道中的相位问题，我们在实际应用中有时会到录制的节目相位不对，这样会导致经过调音台出去的音频信号失真，这时我们就可以通过话筒通道中的phase选项来改变；幻象电源，可以通过触摸屏上的48v开关来实现；增益，根据实际情况的不同来调整话筒输入放大器的增益（odb～70db）。
其他特点与其他数字调音台相仿，不再详述。
2 故障类型及解决方案
studer on—air 2000 m2调音台在我台顺德频率使用的近10年时间里性能稳定，但我们在这—过程中也发现问题，现和大家一起探讨。
故障1：talkback功能在使用一段时间后，出现了在导播室讲话，而直播间听不到。
排除了话筒和线路的问题后，最后发现是由于调音台曾经因为掉电而丢失了相关数据导致的。
其中除了要对talkback模块进行跳针处理外，最关键的是对第13模块参数的设置（如图1示）。
故障2：我们所使用的on—air 2000 m2中出现数据在重新开机时丢失了，但是每通道的输出正常。
甚至出现过不定时的死机然后自动重启现象，首先我们怀疑的是主板上的而电子问题或是内存问题，经过反复试验和检查发现是电源供电部分出了问题—提供的工作电压不够5.2v，更换几个变形的大电容之后就恢复了正常工作电压5.2v（如图2示）。
故障3：对于在我们的应用当中，出现过某一路椎子使用过一段时间之后回不到启动触发点之下或推子拉到底不能闭合的情况。
分两种处理方法：一种是“软处理”。
这时我们使用on—air 2000 m2独特的推子校准功能，对其进行校准后，推子就正常了。
另外一种是“硬处理”。
有的一路推子滞涩，阻尼过大，推子拉到底不能闭合.我们首先进行推子校准，然后拆下该路推子模块，
发现该推子滑动杆上沾附上了很多污物，导致了该路滑动不畅.经过细致清洗，滑动杆恢复正常，推子也实现了正常触发和闭合。
故障4：台子在投入使用初期，有时会出现节目声音难听、质量不高的情况，检查调音台指示，发现相位指示反相，更正台子上的相位设置之后.故障消失了。
3 综述
对于on—air 2000 m2这款数字调音台来说，除了数字化带来的优异的指标外，广泛应用触摸屏技术使其操作方式与模拟时代相比发生了革命性的变化，使操作者最直接的感受到了数字化带来的直观、便捷、人性化。
无论从主持人的操作性，还是节目播出的各项技术指标上看，都比以前的模拟调音台有了很大的改进。
为此我们作为技术工程人员，首先要认识on—air 2000 m2这款数字调音台的使用方法以及维护技巧。
尤其是充分使用它的特点（例如权限管理功能），这样就可以极大的减少了误操作引起的播出事故或者可以快速处理故障问题，使我们可以从繁琐的事务中解放出来，将更多的精力投入到其他的新媒体新技术的研究中。
参考文献
[1]袁淇.on—air 2000m2调音台的设置与维护[j].音响技术，2012，3：24—26.
[2]studer 0n—air 2000m2 operating instruction，2002，1.
[3]蔡志福.on—air 2000m2数字调音台技术分析与维修.东南传
播，2005，10：36—37.。
