百灵达X32数字调音台实操课题(进阶篇)

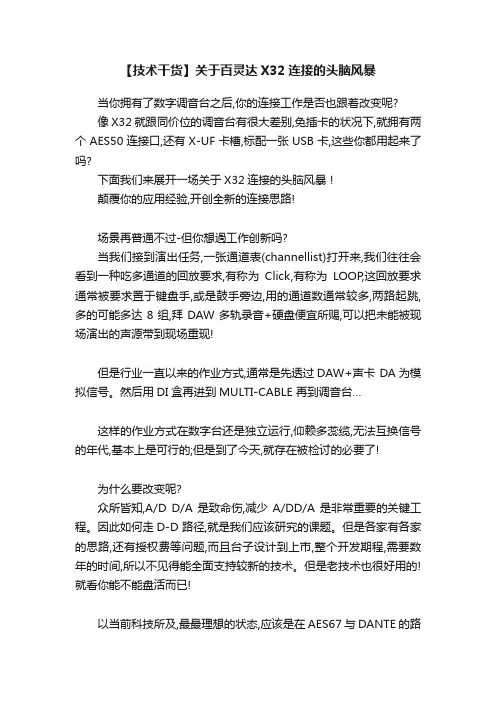

【技术干货】关于百灵达X32连接的头脑风暴当你拥有了数字调音台之后,你的连接工作是否也跟着改变呢?像X32就跟同价位的调音台有很大差别,免插卡的状况下,就拥有两个AES50连接口,还有X-UF卡槽,标配一张USB卡,这些你都用起来了吗?下面我们来展开一场关于X32连接的头脑风暴！颠覆你的应用经验,开创全新的连接思路!场景再普通不过-但你想過工作创新吗?当我们接到演出任务,一张通道表(channellist)打开来,我们往往会看到一种吃多通道的回放要求,有称为Click,有称为LOOP,这回放要求通常被要求置于键盘手,或是鼓手旁边,用的通道数通常较多,两路起跳,多的可能多达8组,拜DAW多轨录音+硬盘便宜所赐,可以把未能被现场演出的声源带到现场重现!但是行业一直以来的作业方式,通常是先透过DAW+声卡 DA为模拟信号。

然后用DI盒再进到MULTI-CABLE 再到调音台…这样的作业方式在数字台还是独立运行,仰赖多蕊缆,无法互换信号的年代,基本上是可行的;但是到了今天,就存在被检讨的必要了!为什么要改变呢?众所皆知,A/D D/A是致命伤,减少A/DD/A是非常重要的关键工程。

因此如何走D-D 路径,就是我们应该研究的课题。

但是各家有各家的思路,还有授权费等问题,而且台子设计到上市,整个开发期程,需要数年的时间,所以不见得能全面支持较新的技术。

但是老技术也很好用的!就看你能不能盘活而已!以当前科技所及,最最理想的状态,应该是在AES67与DANTE的路径上进行互换。

换言之,如果乐队老师能在笔记本上面安装个DANTE VIA +SOUNDCARD接入网线!那就可以在DANTE局域网捞到信号了!此时如果X32插入X-DANTE卡,那就可以接到信号喽!可是~乐队老师要花钱买VIA+SOUNDCARD的授权耶……50美金左右……所以现场多轨回放DANTE的组网目前存在成本问题,谁来买单?要乐手老师的投资付费买个DANTE授权？短期坦白说,不太容易打动需要连接的双方你没注意到的活棋---X32 CORE一种AES50/异界面的路由器单纯看X32 CORE会觉得绑手绑脚,没有I/O没有推子,看起来不起眼,是一台被漠视的机器!●可是你要知道,当X32CORE 配上数字I/O卡之后,就非常的不一样了!●你无须额外购买标准型X32 A/D的部分,只需要专注于数字的应用!●(这可能会是未来标准数字台的形式,有控制接口,没有A/D)(CORE能做的X32 RACK/COMPACT/PRODUCER/标准版都能做应用场景1:当另类的数字接口箱,接受USB多轨下链CLICK或LOOP设置方式:一台CORE,扔在乐队旁边,透过USB播放CLICK。

X32调音台操作说明一、开关机顺序由于电子设备在开机和关机的瞬间会超声较强的冲击电流，所以音箱系统中，我们一般采取由前向后的开机顺序，即：音源→调音台→周边处理设备→功放。

关机采用由后往前的顺序,即：功放→周边设备→调音台→音源。

二、系统操作流程1、系统开机后，检查各设备状态是否正常。

本系统采用的是X32数字调音台远程控制S16舞台接口箱，开机后查看调音台和接口箱的链接是否正常，如链接正常，在调音台的上方会有S16的显示。

2、调音台设置数字调音台和模拟调音台的主要区别在于模拟调音台的每个输入、输出控制旋钮或推杆都对应一路固定输出或输出；而数字调音台的输入、输出和控制推杆都不是固定，可以在系统中进行设定。

2．1搭建系统选在ROUTING(路由布线)，系统默认的是使用调音台自身身的32路输入和16路输出，在这里我们需要将舞台接口箱的16个输入和8个输出用来替代调音台自身的16路输入和8路输出，具体设置见下图：2.2输入源的选择这个步骤的作用是将输入接口和调音台的推杆对应起来。

首先选择需要设置的通道，进去HOME主菜单，使用左右功能键选择config功能卡，在源的选项下选择你想要对应的接口，如下图所示：然后每一路进行相同的操作。

2.3信号路由设置首先使用信号发送的快捷键进去信号发送界面，选择输入通道，将本路输入的信号送入所欲要的母线（即输出），比如我们第一层的第一路，输入的是话筒信号，我们要将它发送到我们的BUS1（BUS1输出信号分配给主音箱功放功放），我们只需选择输入通道一，然后旋动信号发送的第一个旋钮，将信号调整至合适位置即可。

值得注意的是信号发送模式的选择，分别有推子前、推子后、均衡前、均衡后。

如下图所示：到这里，调音台的基本设置就完成了。

2.4均衡器的使用X32数字调音台为每一路输入输出通道都内置了一个均衡器，这样我们可以很方便的对每一路信号进行调整。

首先选择我们需要调整的通道，然后按下HOME菜单键，使用左右翻页键进去EQ子菜单。

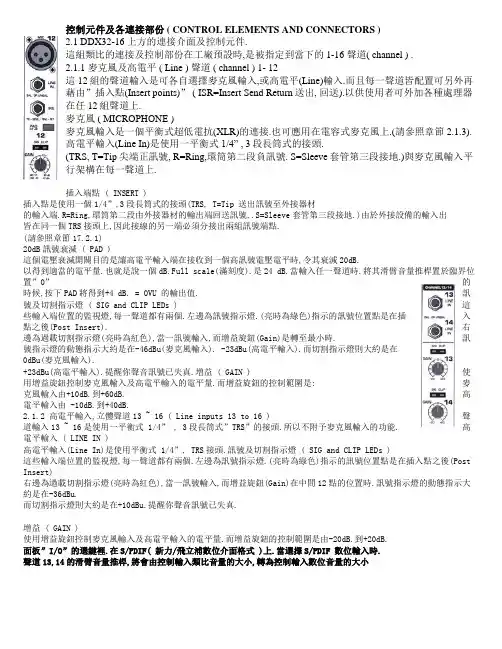

控制元件及各連接部份 ( CONTROL ELEMENTS AND CONNECTORS )2.1 DDX32-16 上方的連接介面及控制元件.這組類比的連接及控制部份在工廠預設時,是被指定到當下的 1-16 聲道( channel ) .2.1.1 麥克風及高電平 ( Line ) 聲道 ( channel ) 1- 12這12組的聲道輸入是可各自選擇麥克風輸入,或高電平(Line)輸入.而且每一聲道皆配置可另外再藉由”插入點(Insert points)” ( ISR=Insert Send Return送出, 回送).以供使用者可外加各種處理器在任12組聲道上.麥克風 ( MICROPHONE )麥克風輸入是一個平衡式超低電抗(XLR)的連接.也可應用在電容式麥克風上.(請參照章節2.1.3).高電平輸入(Line In)是使用一平衡式1/4” , 3段長筒式的接頭.(TRS, T=Tip尖端正訊號, R=Ring,環筒第二段負訊號. S=Sleeve套管第三段接地.)與麥克風輸入平行架構在每一聲道上.插入端點 ( INSERT )插入點是使用一個1/4”,3段長筒式的接頭(TRS, T=Tip 送出訊號至外接器材的輸入端.R=Ring,環筒第二段由外接器材的輸出端回送訊號,.S=Sleeve套管第三段接地.)由於外接設備的輸入出皆在同一個TRS接頭上,因此接線的另一端必須分接出兩組訊號端點.(請參照章節17.2.1)20dB訊號衰減 ( PAD )這個電壓衰減開關目的是讓高電平輸入端在接收到一個高訊號電壓電平時,令其衰減20dB.以得到適當的電平量.也就是說一個dB.Full scale(滿刻度).是24 dB.當輸入任一聲道時.將其滑臂音量推桿置於臨界位置”0”的時候,按下PAD將得到+4 dB. = 0VU 的輸出值. 訊號及切割指示燈 ( SIG and CLIP LEDs ) 這些輸入端位置的監視燈,每一聲道都有兩個.左邊為訊號指示燈.(亮時為綠色)指示的訊號位置點是在插入點之後(Post Insert). 右邊為過載切割指示燈(亮時為紅色),當一訊號輸入,而增益旋鈕(Gain)是轉至最小時. 訊號指示燈的動態指示大約是在-46dBu(麥克風輸入). -23dBu(高電平輸入).而切割指示燈則大約是在0dBu(麥克風輸入).+23dBu(高電平輸入).提醒你聲音訊號已失真.增益 ( GAIN ) 使用增益旋鈕控制麥克風輸入及高電平輸入的電平量.而增益旋鈕的控制範圍是: 麥克風輸入由+10dB.到+60dB. 高電平輸入由 -10dB.到+40dB.2.1.2 高電平輸入,立體聲道13 ~ 16 ( Line inputs 13 to 16 ) 聲道輸入13 ~ 16是使用一平衡式1/4” , 3段長筒式”TRS”的接頭.所以不附予麥克風輸入的功能. 高電平輸入 ( LINE IN )高電平輸入(Line In)是使用平衡式1/4”, TRS接頭.訊號及切割指示燈 ( SIG and CLIP LEDs )這些輸入端位置的監視燈,每一聲道都有兩個.左邊為訊號指示燈.(亮時為綠色)指示的訊號位置點是在插入點之後(Post Insert)右邊為過載切割指示燈(亮時為紅色),當一訊號輸入,而增益旋鈕(Gain)在中間12點的位置時.訊號指示燈的動態指示大約是在-36dBu.而切割指示燈則大約是在+10dBu.提醒你聲音訊號已失真.增益 ( GAIN )使用增益旋鈕控制麥克風輸入及高電平輸入的電平量.而增益旋鈕的控制範圍是由-20dB.到+20dB.面板”I/O”的選鍵裡.在S/PDIF( 新力/飛立浦數位介面格式 )上.當選擇S/PDIF 數位輸入時.聲道13,14的滑臂音量推桿,將會由控制輸入類比音量的大小,轉為控制輸入數位音量的大小2.1.3 仿真/幻象電源及兩軌輸入/輸出 ( Phantom power and 2-track inputs/outputs ).提供給電容式麥克風使用的Phantom power是分配每6聲道為一模組供應電源.分別為1-6及7-12.Phantom power電源開關架構在面板的右上方.當有使用時,開關的辨別是以綠色燈光指示.欲使用Phantom power時,請確定每一聲道是處於靜音的狀態.電源開起後,再逐一打開音量.以免脈衝訊號出現導致器材損壞.帶狀錄放音機輸入 ( TAPE IN )它是使用RCA(家用HI-FI)連接格式.標準電平量-10dBV.提供給使用者兩軌母帶回送兩軌訊號用.以方便隨時聆聽.帶狀錄放音機輸出 ( TAPE OUT )與混音器的主輸出(Main out)是平行輸出的.它是使用RCA(家用HI-FI)連接格式.標準電平量-10dBV(非平衡式).送至聲道15/16 ( TO CH 15/16 )這個開關是將TAPE IN 輸入端的訊號不直接送至主輸出( Main out )而是先經過聲道15,16 的滑臂音量推桿控制輸入音量的大小,再送至主輸出( Main out )相對的,原聲道15,16 的類比輸入將會被TAPE IN的訊號取代而不作用.2.1.4 控制室及耳機部份 ( Control room and phones sections )兩軌送至控制室 ( 2 TK TO CTRL R )按下此開關後,會把TAPE IN的兩軌訊號送到耳機,及控制室輸出端.控制室電平位能. ( LEVEL control room )這個音量電平旋鈕是調整控制室輸出端的音樂界大小.你可以在面板上的監聽鍵裡( MONITOR )選擇其他的聲音訊號至控制室輸出端,供你監廳.( 請參照章節 6.1 )耳機連接端. ( PHONES connector )使用1/4”TRS規格連接座,控制室輸出端,與耳機輸出端,兩者的訊號是同一組的.耳機電平位能. ( LEVEL phones )這個電平旋鈕是調整耳機輸出端的電平大小.2.2 DDX3216 的後方面板 ( The rear panel of theDDX3216 )2.2.1 控制室,多元輸出及主輸出 ( Control room, multiand main outputs )控制室輸出端 ( CONTROL ROOM OUTPUTS )一般控制室輸出端都會連接一立體監聽系統.提供與主輸出(Main out)同訊號的聆聽環境.也兼具任一聲音訊號的單獨監聽.此輸出端架構為平衡式1/4” , 3段長筒式 TRS 的接頭.標準訊號輸出電平為+4dBu.多元輸出 ( MULTI OUTPUTS )在DDX3216混音機裡.各訊號輸出位置,可藉由多元輸出端( Multi outputs )的位置輸出.在面板I/O選擇鍵裡的多元( Multi )頁面,提供了多達28組的匯流排( Bus )選擇.包括主輸出( Main out ),立體模式的監聽,輔助輸出,內建效果器的輸出.16組次主要的匯流排等等.多元輸出端架構為平衡式1/4” , 3段長筒式 TRS 的接頭.標準訊號輸出電平為+4dBu.一般的匯流架構在輔助輸出( Aux out ).主輸出 ( MAIN OUTPUTS )主輸出端提供了所有聲道混合輸出的能力. 輸出端架構為平衡式超低電抗(XLR)的連接標準訊號輸出電平為+4dBu.2.2.2 數位訊號新力/飛立浦數位介面格式及取樣時準的輸入/輸出( Digital S/PDIF and wordclock inputs/outputs )數位訊號,同軸格式輸出 ( DIGITAL COAXIAL OUT )數位訊號,同軸輸出( RCA架構 ).提供了所有聲道混合的輸出.其格式為S/PDIF數位介面格式.在面板I/O選擇鍵裡的(SPDIF)頁面,提供了取樣位元數位低電平噪音編碼( Dither )匹配調整.數位訊號,同軸格式輸入 ( DIGITAL COAXIAL IN )數位訊號,同軸輸入( RCA架構 ).它的取樣範圍在32Khz到50Khz. 當選擇同軸輸入時.其訊號輸出位置將會由聲道13,14的滑臂音量推桿來控制其音量電平的大小.( 在面板”I/O”的選鍵裡的S/PDIF頁面 ).如將各數位訊號接至DDX3216裡,藉由數位介面讓它好像一台數位轉換器,在面板”SETUP/OSC”選鍵裡的( FS CLOCK )頁面.它提供了本身取樣範圍( INTERNAL CLOCK )44.1K,48K,也能接受外來取樣範圍功能,及使用選配的模組插槽輸入/出的時準等.在任一情況下都能達到匹配的動作.取樣時準通常是一個75Ω負載的網路架構上.使用同軸纜線及BNC-T型接頭.別忘了終端負載電阻帽.取樣時準輸出( WORDCLOCK OUT )取樣時準輸出功能,使用同軸纜線及BNC接頭.取樣時準訊號是藉由混音器內一( TTL半導體,產生方波訊號 ).供輸出使用.取樣時準輸入 ( WORDCLOCK IN )取樣時準輸入功能,使用同軸纜線及BNC接頭.取樣時準訊號接受範圍由40KHZ至50KHZ..如果在接受取樣時準輸入上不正常,可利用BNC-T型接頭,再加上一個75Ω終端負載電阻帽.即可解決匹配問題2.2.3 同步訊號及RS232 輸入 ( SMPTE and RS232 inputs )同步編碼輸入,是以 3-PIN 超低電抗接座 ( XLR 3 ) 來接受同步訊號.藉由同步時間碼的接受.同時間進行混音器內部各數值的動態記錄調整.以達成自動混音的目的.通常此同步訊號來源是由電腦,或是影像機器.多軌錄音機等,而連接進來的同步訊號格數 ( Frame ) 調整,則可由在面板上MMC/MIDI選鍵裡的(SETUP)頁面.可調整同步訊號格式.及格數.”SMPTE”影像動畫與電視工程協會﹙Society of Motion Picture and Television Engineer﹚9 P-IN輸入/出連接端子.RS232 I/O它是讓電腦與DDX-3216之間連接的界面.利用 Behringer所提供的傳輸軟體,你可以不定期的上網查詢DDX-3216更新的版本.然後藉由RS232來傳輸更新資料.2.2.4 音樂數位介面連接 ( MIDI connections )音樂數位介面( Musical Instrument Digital Interface )的連接是安置在機器的後部份.連接格式是使用標準5-pin接線歐規 ( 德國/德意志 )的DIN頭/座.MIDI連接線的長度,請儘量不超過50呎.輸入( MIDI IN ) :接受外來MIDI控制訊號.通過( MIDI THRU ) :接受外來MIDI控制訊號.不同位址碼可藉由此路由來輸出串接設備,達到控制下一台設備.輸出( MIDI OUT ) :可與外部的MIDI設備連接或與電腦連接.進而達成控制對方.保險絲座 ( FUSE HOLDER ) 使用 IEC 國際電工委員會( InternationalElectrotechnical Commission )電源線國際電工委員會2.2.5電源供應與保險絲座 ( Power supply and fuse )電源開關 ( Power switch )使用此開關來控制DDX-3216的電源開與關,保險絲座 ( FUSE HOLDER ),配合當地電壓而配置適當安全的保險絲規格.國際電工委員會主連接 ( IECMAINS CONNECTOR )使用 IEC 國際電工委員會( International Electrotechnical Commission )電源線2.2.6 選配插槽 1 及 2 ( Option slots 1 and 2 )DDX-3216架構兩組選配性質的外接插槽.以增加輸或輸出的匯流能力.目前有TDIF以及AES/EBU,ADAT三種格式供選擇圖片所顯示的是一TDIF規格的插卡.安置在插槽1,而插槽2則沒有安置選配卡.詳細的插卡連接問題,會依每一種格式的連接卡上,所提供的技術小手冊說明使用辦法.2.3 PCMCIA卡及插槽 ( PCMCIA card slot )PCMCIA ( Personal Computer Memory Card InternationalAssociation )是一個成立於1989年的國際性組織目前已有超過300個以上的會員同時在運作.其主要性的目的是建立一個省電、小體積的整合性電子卡片的標準,在1991年的時候，PCMCIA推出了第一個適用於這個標準的產品 - -記憶卡。

01数字调音台概述Chapter数字调音台的定义与发展定义发展历程MIDASM32数字调音台的特点与优势特点优势应用领域及市场需求应用领域MIDASM32数字调音台广泛应用于音乐制作、广播电视、现场演出、会议系统等领域。

市场需求随着音频行业的不断发展和应用场景的不断扩展，市场对数字调音台的需求不断增加，对数字调音台的性能、功能和可靠性要求也越来越高。

同时，随着数字化、网络化和智能化技术的不断发展，数字调音台的市场前景将更加广阔。

02 MIDASM32操作Chapter设备连接与启动连接电源连接输入设备连接输出设备启动设备01020304显示当前通道设置、音频电平和其他相关信息。

显示屏用于控制输入通道的音量、均衡器、效果等参数。

旋钮和推子提供多种功能操作，如通道选择、场景保存/调用、效果处理等。

功能按键指示当前通道的状态，如信号存在、过载、静音等。

指示灯界面布局及功能介绍01020304输入信号路由分配信号处理输出信号音频信号流程解析03输入通道设置与调整Chapter输入通道类型及选择模拟输入通道数字输入通道适用于连接数字音频设备，如CD播放器、数字录音机等。

增益调整与电平控制增益调整电平控制均衡器类型频率调整Q 值调整030201均衡器使用技巧04输出通道设置与调整Chapter输出通道类型及选择主输出通道辅助输出通道编组输出通道矩阵输出通道音量控制与调整方法推子控制数字控制自动化控制模拟不同环境的混响效果，增加声音的空间感和深度。

混响效果器压缩效果器均衡器噪声门控制音频信号的动态范围，使声音更加平稳和清晰。

调整音频信号的频率响应，改善音质或塑造特定的声音风格。

减少背景噪声，提高声音的清晰度和纯净度。

效果器应用实例05 MIDASM32功能解析Chapter场景保存与调用功能场景保存场景调用场景管理自动混音功能实现原理及操作指南实现原理操作指南注意事项功能概述MIDASM32数字调音台支持网络远程控制功能，用户可以通过局域网或互联网远程访问调音台，实现对调音台的远程监控和操作。

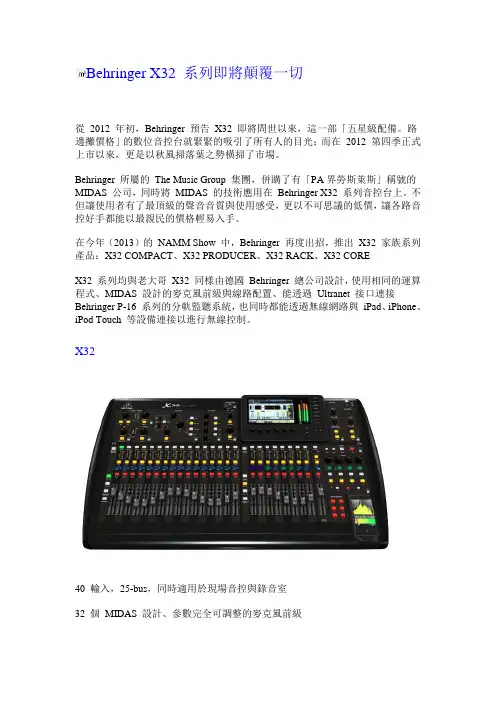

Behringer X32 系列即將顛覆一切從2012 年初，Behringer 預告X32 即將問世以來，這一部「五星級配備。

路邊攤價格」的數位音控台就緊緊的吸引了所有人的目光；而在2012 第四季正式上市以來，更是以秋風掃落葉之勢橫掃了市場。

Behringer 所屬的The Music Group 集團，併購了有「PA界勞斯萊斯」稱號的MIDAS 公司，同時將MIDAS 的技術應用在Behringer X32 系列音控台上。

不但讓使用者有了最頂級的聲音音質與使用感受，更以不可思議的低價，讓各路音控好手都能以最親民的價格輕易入手。

在今年（2013）的NAMM Show 中，Behringer 再度出招，推出X32 家族系列產品：X32 COMPACT、X32 PRODUCER、X32 RACK、X32 COREX32 系列均與老大哥X32 同樣由德國Behringer 總公司設計，使用相同的運算程式、MIDAS 設計的麥克風前級與線路配置、能透過Ultranet 接口連接Behringer P-16 系列的分軌監聽系統，也同時都能透過無線網路與iPad、iPhone、iPod Touch 等設備連接以進行無線控制。

X3240 輸入，25-bus，同時適用於現場音控與錄音室32 個MIDAS 設計、參數完全可調整的麥克風前級25 個標準100 mm、全自動推子（包含DAW 軟體控制）16 個XLR 輸出、6 組line in/out、2組耳機監聽與內建對講（Talkback）隱藏式麥克風內建32 in/out 的Firewire/USB 2.0 錄音界面，以及Mackie Control 與HUI 軟體控制模式支援iPad/iPhone App 無線遙控7 吋高解晰度TFT 螢幕，無論白天或夜晚都可清楚操作在LCR 主輸出、6 組matrix bus 與16 個mix bus 都具備完整的 6 段等化器與動態處理器8 組DCA 群組、6 組靜音（Mute）群組內建高品質虛擬效果器（如Lexicon 480L、PCM70、EMT250 以及Quantec QRS...等）機身具備KLARK TEKNIK’技術的AES50 接口，可外接48-ch 的訊號線連接相容於SuperMAC 網路協定的聲音界面Type-A USB 接口可連接外接硬碟或隨身碟，直接進行立體聲錄音，或儲存系統、效果器設定檔Ultranet 接口可連接Behringer P-16 分軌監聽系統，傳輸AES/EBU 數位訊號與MIDI 訊號X32 COMPACT40 輸入，25-bus，同時適用於現場音控與錄音室16 個MIDAS 設計、參數完全可調整的麥克風前級17 個標準100 mm、全自動推子（包含DAW 軟體控制）16 個XLR 輸出、6 組line in/out、2組耳機監聽與內建對講（Talkback）隱藏式麥克風內建32 in/out 的Firewire/USB 2.0 錄音界面，以及Mackie Control 與HUI 軟體控制模式支援iPad/iPhone App 無線遙控7 吋高解晰度TFT 螢幕，無論白天或夜晚都可清楚操作在LCR 主輸出、6 組matrix bus 與16 個mix bus 都具備完整的 6 段等化器與動態處理器8 組DCA 群組、6 組靜音（Mute）群組內建高品質虛擬效果器（如Lexicon 480L、PCM70、EMT250 以及Quantec QRS...等）機身具備KLARK TEKNIK’技術的AES50 接口，可外接48-ch 的訊號線連接相容於SuperMAC 網路協定的聲音界面Type-A USB 接口可連接外接硬碟或隨身碟，直接進行立體聲錄音，或儲存系統、效果器設定檔Ultranet 接口可連接Behringer P-16 分軌監聽系統，傳輸AES/EBU 數位訊號與MIDI 訊號X32 PRODUCER40 輸入，25-bus，同時適用於現場音控與錄音室16 個MIDAS 設計、參數完全可調整的麥克風前級17 個標準100 mm、全自動推子（包含DAW 軟體控制）8 個XLR 輸出、6 組line in/out、2組耳機監聽與內建對講（Talkback）隱藏式麥克風內建32 in/out 的Firewire/USB 2.0 錄音界面，以及Mackie Control 與HUI 軟體控制模式支援iPad/iPhone App 無線遙控5 吋高解晰度TFT 螢幕，無論白天或夜晚都可清楚操作在LCR 主輸出、6 組matrix bus 與16 個mix bus 都具備完整的 6 段等化器與動態處理器8 組DCA 群組、6 組靜音（Mute）群組內建高品質虛擬效果器（如Lexicon 480L、PCM70、EMT250 以及Quantec QRS...等）機身具備KLARK TEKNIK’技術的AES50 接口，可外接48-ch 的訊號線連接相容於SuperMAC 網路協定的聲音界面Type-A USB 接口可連接外接硬碟或隨身碟，直接進行立體聲錄音，或儲存系統、效果器設定檔Ultranet 接口可連接Behringer P-16 分軌監聽系統，傳輸AES/EBU 數位訊號與MIDI 訊號X32 RACK40 輸入，25-bus，3U 機櫃式設計，同時適用於現場音控與錄音室16 個MIDAS 設計、參數完全可調整的麥克風前級8 個XLR 輸出、6 組line in/out、2組耳機監聽與內建對講（Talkback）隱藏式麥克風內建32 in/out 的USB 2.0 錄音界面支援iPad/iPhone App 無線遙控5 吋高解晰度TFT 螢幕，無論白天或夜晚都可清楚操作在LCR 主輸出、6 組matrix bus 與16 個mix bus 都具備完整的 6 段等化器與動態處理器8 組DCA 群組、6 組靜音（Mute）群組內建高品質虛擬效果器（如Lexicon 480L、PCM70、EMT250 以及Quantec QRS...等）機身具備KLARK TEKNIK’技術的AES50 接口，可外接48-ch 的訊號線連接相容於SuperMAC 網路協定的聲音界面Type-A USB 接口可連接外接硬碟或隨身碟，直接進行立體聲錄音，或儲存系統、效果器設定檔Ultranet 接口可連接Behringer P-16 分軌監聽系統，傳輸AES/EBU 數位訊號與MIDI 訊號X32 CORE40 輸入，25-bus，1U 機櫃式設計，同時適用於現場音控與錄音室機身具備KLARK TEKNIK’技術的AES50 接口，可外接48-ch 的訊號線連接相容於SuperMAC 網路協定的聲音界面內建32 in/out 的USB 2.0 錄音界面支援iPad/iPhone App 無線遙控2 組TRS 輸出端子提供控制端監聽，另有TRS Talkback 用麥克風輸入端，前端1 組耳機監聽在LCR 主輸出、6 組matrix bus 與16 個mix bus 都具備完整的 6 段等化器與動態處理器8 組DCA 群組、6 組靜音（Mute）群組內建高品質虛擬效果器（如Lexicon 480L、PCM70、EMT250 以及Quantec QRS...等）機身具備KLARK TEKNIK’技術的AES50 接口，可外接48-ch 的訊號線連接相容於SuperMAC 網路協定的聲音界面Type-A USB 接口可連接外接硬碟或隨身碟，直接進行立體聲錄音，或儲存系統、效果器設定檔Ultranet 接口可連接Behringer P-16 分軌監聽系統，傳輸AES/EBU 數位訊號與MIDI 訊號。

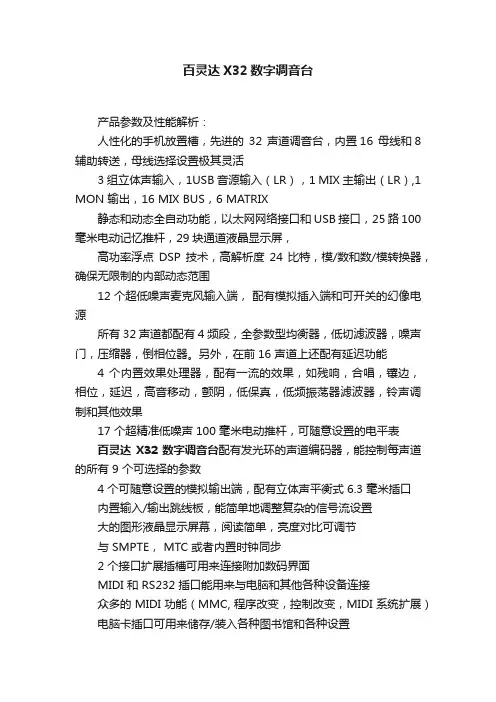

百灵达X32数字调音台产品参数及性能解析：人性化的手机放置槽，先进的32 声道调音台，内置16 母线和8 辅助转送，母线选择设置极其灵活3组立体声输入，1USB音源输入（LR），1 MIX 主输出（LR）,1 MON 输出，16 MIX BUS，6 MATRIX静态和动态全自动功能，以太网网络接口和USB接口，25路100毫米电动记忆推杆，29块通道液晶显示屏，高功率浮点DSP 技术，高解析度24 比特，模/数和数/模转换器，确保无限制的内部动态范围12 个超低噪声麦克风输入端，配有模拟插入端和可开关的幻像电源所有 32 声道都配有 4 频段，全参数型均衡器，低切滤波器，噪声门，压缩器，倒相位器。

另外，在前16 声道上还配有延迟功能4 个内置效果处理器，配有一流的效果，如残响，合唱，镶边，相位，延迟，高音移动，颤阴，低保真，低频振荡器滤波器，铃声调制和其他效果17 个超精准低噪声 100 毫米电动推杆，可随意设置的电平表百灵达X32数字调音台配有发光环的声道编码器，能控制每声道的所有 9 个可选择的参数4 个可随意设置的模拟输出端，配有立体声平衡式 6.3 毫米插口内置输入/输出跳线板，能简单地调整复杂的信号流设置大的图形液晶显示屏幕，阅读简单，亮度对比可调节与 SMPTE， MTC 或者内置时钟同步2 个接口扩展插槽可用来连接附加数码界面MIDI 和 RS232 插口能用来与电脑和其他各种设备连接众多的 MIDI 功能（MMC, 程序改变，控制改变，MIDI 系统扩展）电脑卡插口可用来储存/装入各种图书馆和各种设置随货供应信息传送/管理串行电线，免费的电脑软件可在百灵达官网下载高品质的元件和极其牢固的结构，使产品经久耐用德国百灵达研制设计百灵达X32具体参数如下：40 输入，25-bus，同时适用於现场音控与录音室；32 个 MIDAS 设计、参数完全可调整的麦克风前级；25 个标準 100 mm、全自动推子（包含 DAW 软体控制）；16 个XLR 输出、6 组line in/out、2组耳机监听与内建对讲（Talkback）隐藏式麦克风；内建32 in/out 的Firewire/USB 2.0 录音界面，以及Mackie Control 与 HUI 软体控制模式；支援 iPad/iPhone App 无线遥控；7 吋高解晰度 TFT 萤幕，无论白天或夜晚都可清楚操作；在 LCR 主输出、6 组 matrix bus 与 16 个 mix bus 都具备完整的6 段等化器与动态处理器；8 组 DCA 群组、6 组静音（Mute）群组；虚拟FX机架，8真正立体声FX插槽包括如Lexicon 480L和PCM70、EMT250、QUANTEC QRS等高端模拟效果；40位浮点DSP提供'无限'的动态范围，没有内部过载和整体接近零延迟（0.8毫秒）；强大的场景管理方便处理复杂的制作；48通道数字蛇，2AES50网络传输接口，具有超低抖动和延迟，具备英国TEKNIK KLARK公司的超级网络组网能力；USB A类接口提供文件存储和立体声录音（wav格式），外加系统更新；专用且易于使用的通道部分允许设立专属自己的快捷方式，操作更为简单快捷；ULTRANET（超级网络）接口支持百灵达的p-16个人箭头系统，同时还有AES/EBU数字立体声输出口和MIDI控制接口。

一、调音台的分类调音台发展至今，品种繁多，功能不一，通常按处理信号的性质和用途可分为不同的类型。

第一节、按处理信号性质分类按处理信号性质的不同，可分为模拟调音台、数字调音台和数控调音台。

一、模拟调音台声音是由物体振动而产生的，当其在一定的频率和强度范围内，人耳就可以听到，并在周围形成疏密交替的空气压力搏，通常称为声波。

传声器接受声波，经过声-电转换，形成电信号，其性质如频率、振幅等与声音信号密切相关，这就是连续的波动信号，成为模拟信号。

当接入的输入信号是模拟信号，如传声器的输入信号，各声源设备输出的模拟信号等，称作为模拟调音台。

其内部在不改变输入信号性质的前提下，进行信号的处理、加工、混合和分配。

目前，模拟调音台使用最为广泛，涉及到音响技术的各个应用领域，从小型便携式模拟到大型音乐制作都在大量地使用。

高质量的模拟调音台以其声音的保真度好、音色自然柔和而深受人们的青睐。

1.标准功能调音台标准功能是指录音、扩声所需的基本功能，包括话筒前置放大、滤波、均衡（EQ）、AUX发送（即辅助输出）、声像分配等。

这类调音台一般规模不大，输入通路在16~24路左右，属中型调音台。

从面板上就能清楚地看出信号的流向，操作使用比较简单。

Y AMAHA PM4000模拟专业调音台，具有24，32，40或48路输入模块主框，8条主混音总线，8个VCA编组功能和四段高质量参数均衡器。

保证调音的高质量、灵活和可靠。

其商城DSP音质表现，千变万化的功能组合以及超乎寻常的运行可靠性，常常令众多的录音师爱不释手。

在其中间部位出只有VCA副控编组，每一个输入通道既可按所需区域编组，又可设定VCA编组。

当多路输入通道同时被分配个一组VCA副控时，相应的VCA 推子上并无电流通过，而是由外部的直流电源直接供电，并通过电压值的变化来实现对新好书出电平进行提升与衰减控制。

在分组功能方面采取传统编组，而当需要同时处理多通道输入信号时，使用单一的编组对多通道混合信号集中控制，并提供了全线长度的母线推子。

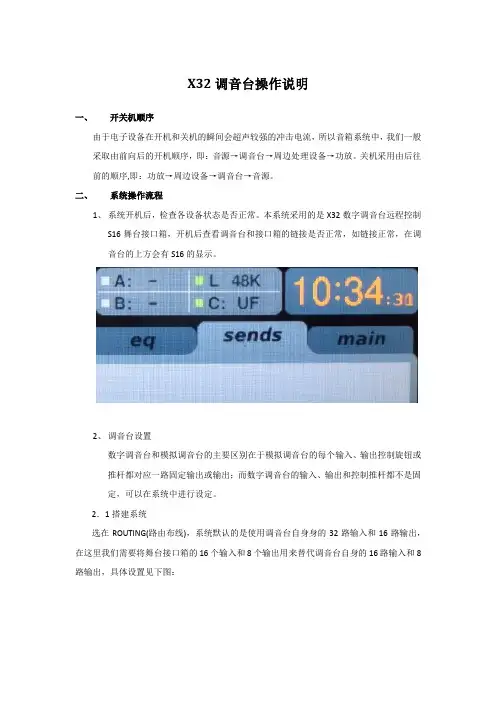

X32操作说明X32调⾳台操作说明⼀、开关机顺序由于电⼦设备在开机和关机的瞬间会超声较强的冲击电流，所以⾳箱系统中，我们⼀般采取由前向后的开机顺序，即：⾳源→调⾳台→周边处理设备→功放。

关机采⽤由后往前的顺序,即：功放→周边设备→调⾳台→⾳源。

⼆、系统操作流程1、系统开机后，检查各设备状态是否正常。

本系统采⽤的是X32数字调⾳台远程控制S16舞台接⼝箱，开机后查看调⾳台和接⼝箱的链接是否正常，如链接正常，在调⾳台的上⽅会有S16的显⽰。

2、调⾳台设置数字调⾳台和模拟调⾳台的主要区别在于模拟调⾳台的每个输⼊、输出控制旋钮或推杆都对应⼀路固定输出或输出；⽽数字调⾳台的输⼊、输出和控制推杆都不是固定，可以在系统中进⾏设定。

2．1搭建系统选在ROUTING(路由布线)，系统默认的是使⽤调⾳台⾃⾝⾝的32路输⼊和16路输出，在这⾥我们需要将舞台接⼝箱的16个输⼊和8个输出⽤来替代调⾳台⾃⾝的16路输⼊和8路输出，具体设置见下图：2.2输⼊源的选择这个步骤的作⽤是将输⼊接⼝和调⾳台的推杆对应起来。

⾸先选择需要设置的通道，进去HOME主菜单，使⽤左右功能键选择config功能卡，在源的选项下选择你想要对应的接⼝，如下图所⽰：然后每⼀路进⾏相同的操作。

2.3信号路由设置⾸先使⽤信号发送的快捷键进去信号发送界⾯，选择输⼊通道，将本路输⼊的信号送⼊所欲要的母线（即输出），⽐如我们第⼀层的第⼀路，输⼊的是话筒信号，我们要将它发送到我们的BUS1（BUS1输出信号分配给主⾳箱功放功放），我们只需选择输⼊通道⼀，然后旋动信号发送的第⼀个旋钮，将信号调整⾄合适位置即可。

值得注意的是信号发送模式的选择，分别有推⼦前、推⼦后、均衡前、均衡后。

如下图所⽰：到这⾥，调⾳台的基本设置就完成了。

2.4均衡器的使⽤X32数字调⾳台为每⼀路输⼊输出通道都内置了⼀个均衡器，这样我们可以很⽅便的对每⼀路信号进⾏调整。

⾸先选择我们需要调整的通道，然后按下HOME菜单键，使⽤左右翻页键进去EQ⼦菜单。

一禾音响百灵达X32数字调音台技术培训实操课题-
进阶篇
1)使用话筒，将话筒信号送至效果器1 2 进行加湿处理。

要求效果器1
使用厅堂混响效果，效果器2使用立体声回声效果。

请送出加有混响和回声效果的话筒信号。

2)使用DCA编组，将输入通道1-4编入DCA编组1，演示编入DCA
编组后的效果。

将所有输入编进哑音编组1，演示哑音编组。

3)编辑自定义功能区C区，要求将1-4编码器编成效果器1-4的某一参
数值。

5-8的按键编辑成为4个效果器返回通道的哑音键，按键9-12设置为跳到效果器1-4的效果器界面。

4)请将1-2通道的LCD液晶显示屏设置成绿色，名称分别为MAN 和
WOMEN ，图标分别为男性和女性。

5)完成以上操作后，请将当前调音台的状态存储一个场景，要求存储在
存储中心第55的位置。

然后调用存储中心第1个名称为X32的程序。

请将此题放于X32旁边，方便大家实操。

调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

Midas〔迈达斯〕M32与Behringer〔百灵达〕X32比拟Behringer X32Midas M32自从Midas被Behringer的母公司Music Group公司收买后，Midas和Behringer 就是一个大家庭的成员了。

只不过各自保存独立的身份和架构，包括管理、研发、销售、市场、渠道分销。

百灵达X32与Midas M32有着一样的操作系统和相似的按键布局，所以外界一直有M32是X32晋级版的说法。

不过两款产品还是有很多不同的地方：1、消费线不同：X32是一般的消费线。

而M32的消费线要求更高，所有装配线上人员均为防静电防尘操作，装配工艺精湛，做工精良，质量要求更加严格。

2、外观和用料不同：X32的外观整洁美观。

M32的外形是宾利汽车设计师设计，采用高性能的碳纤维和高强度的铝合金制成，感觉更高端大气，更加稳重。

3、话放不同：M32采用的是Midas的经典话放，这个是Midas高端产品PRO系列调音台中使用的话放。

相对于X32的话放，保真度更高，音色更优美，其出色的音质，让人难忘。

4、电动推子：X32的推子是普通的电动推。

而M32采用的是周期高达100万次的MidasPRO系列电动推子，质量和操作体验更佳。

5、内部处理才能：M32高达40位的信号处理才能，96KHz的音频采样频率和192KHz的数模/模数转换才能，都是X32所不及的。

6、价格：两者相差近一倍的价格其实就已经决定了两款产品的市场定位。

当然，X32也是一款非常好的产品。

只不过，传承了Midas一贯以来的卓越消费工艺的M32，无论是应用于现场扩声还是录音棚，都是业界人士的信心之选。
