追梦数字调音台使用方法

数字调音台User Manual使用说明本说明书的符号说明：危险：对高度危险要警惕。

警告：对中度危险要警惕。

注意：提供除危险或告诫的帮助信息。

符号说明本设备仅适用于在非热带气候条件下的地区使用不要丢弃，可回收使用产品安全接地标识本系列产品是专业设备，机器的输出连接方式和输出电压区别于普通民用设备，在连接机器电源或与其它设备连接时，一定要按照机器上面的说明严格操作，否则会有严重危险！本系列产品是专业设备，机器内部有高压带电设备，没有通过充分的专业培训并获得资格认证的人员，请勿试图打开机器改装或维修，那样可能遭到点击，会有生命危险！本设备仅适用于在海拔2000米以下的地区使用本产品仅适用于室内使用安全使用事项警告：不要把电源插头压在机器下面或夹在其他物品中间；不要把电源设置在人员来往频繁的地方，以免造成因插头破损而发生触电或火灾事故。

在使用本装置之前，请仔细阅读说明书，并遵守有关操作和使用的警言，本说明书要妥善保管以备日后查用。

◆ 电源：本装置只能使用说明书所标注的电源种类。

◆ 电源线保护：要注意避免电源线被重物压挤，特别要注意电源线的插头、装置上 的出线处及方便插座处，切忌拉、抽电源线。

◆ 水口湿气：不能放在离水源较近的地方使用，例如：浴缸、洗漱池、厨房水槽、 洗手盆潮湿的地下室、游泳池附近等处，否则会有遭受电击的可能。

◆ 温度：本装置必须远离热源。

例如：散热器、加热电阻、各种炉子及其它发热装 置（包括放大器）。

◆ 电击：必须注意防止物品或水流掉进内芯。

如果掉进金属或其它导电物品，会使 装置内部产生电击短路的危险。

◆ 火灾：不能将花瓶或其它盛有液体的容器摆放在机器上面，否则液体有可能流进 机器内部产生短路而引起火灾。

◆ 盖板拆卸：因机内存有高压，非电子专业技术人员，切勿拆卸机壳，如果内部电 子零件被非正常接触，可能发生严重电击事故。

此事件本公司概不负责。

◆ 清洁：不要使用挥发性溶液。

如：酒精、涂料稀释剂、汽油、挥发油等擦拭外壳， 使用清洁的干布就行。

调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。

此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。

一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。

调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。

常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。

一般来说，调音台有四个主要功能。

第一个功能是对节目信号进行放大。

当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。

如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。

第二个功能是分别对各种信号进行频率调整（即调音）。

我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。

音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。

调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。

第三个功能是信号的合并。

调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。

第四个功能是分配功能。

调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。

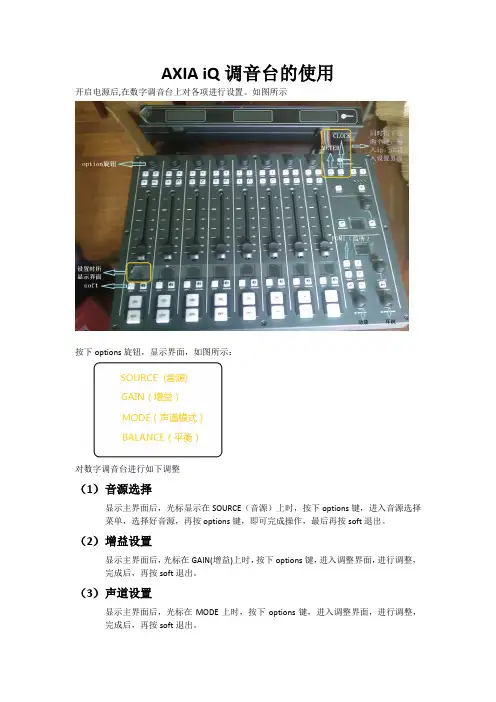

AXIA iQ调音台的使用
开启电源后,在数字调音台上对各项进行设置。

如图所示
按下options旋钮，显示界面，如图所示：
对数字调音台进行如下调整
（1）音源选择
显示主界面后，光标显示在SOURCE（音源）上时，按下options键，进入音源选择菜单，选择好音源，再按options键，即可完成操作，最后再按soft退出。

（2）增益设置
显示主界面后，光标在GAIN(增益)上时，按下options键，进入调整界面，进行调整，完成后，再按soft退出。

（3）声道设置
显示主界面后，光标在MODE上时，按下options键，进入调整界面，进行调整，完成后，再按soft退出。

（4）平衡设置
显示主界面后，光标在BALANCE上时，按下options键，进入调整界面，进行调整，完成后，再按soft退出。

（5）监听
在调音台右下角，白色按键PGM1按下此键，灯亮，再按MONITORS，调整音量大小。

调音台的使用说明调音台的使用说明 (2010/03/26 23:06)调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。

调音台按信号出来方式可分为：模拟式调音台和数字式调音台。

调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。

调音台分为三大部分：输入部分、母线部分、输出部分。

母线部分把输入部分和输出部分联系起来，构成了整个调音台。

根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（Stereo Field Production Console）（2）录音调音台（Recording Console）（3）音乐调音台（Music Console）（4）数字选通调音台(Digital Routing Mixing Console)（5）带功放的调音台(Powered Mixer)（6）无线广播调音台(On Air Console)（7）剧场调音台(Theatre Console)（8）扩声调音台(P.A. Console)（9）有线广播调音台(Wired Broadcast Mixer)（10）便携式调音台(Compact Mixer)调音台作用（一）调音台输入部分的插座、功能键① 卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。

标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。

标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。

标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。

由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。

它的抗干扰性强，噪声低，一般用于有线话筒的连接。

调音台的使用教程第一部分:信号的放大，参数均衡和插入效果我们知道话筒所产生的音频信号是非常微弱的。

而另外一些设备的输出信号，比如合成器，音频接口的输出等等，他们的信号比话筒的信号强很多倍，而且他们的信号大小也是各不相同，参差不齐。

我们需要一种设备将这些大大小小的声音信号调整成相同的大小，才能进行混音。

这种设备就是前置放大器，俗称话放。

请看。

2UB1622FX的前置放大器部分看图，那个大圆插座叫做cannon“卡农”插座，用来连接话筒或者同样使用卡农插座的一些专业设备。

卡农插座下面的插孔是TRS插孔，一般用来连接线路电平的信号。

主意，这两个插座是不能同时使用的～而且因为线路设计的原因，在这个调音台上，不能将线路电平的设备插到“卡农”插座上～前置放大器有控制旋钮，在UB1622上称作“TRIM”,有些调音台上称为“GAIN”或者“sensitivity”，中文名字是微调，增益，或者灵敏度。

一般俗称“口子”。

“口子”旋钮用来控制信号放大量。

至于到地放大多少则要看通道上的“PEAK”峰值指示灯。

如果“PEAK”指示灯偶尔闪动一下，则是正常，如果快速的闪烁则表示你的输入信号已经失真了～需要把口子开小一点儿～ [LOW CUT]低音切除开关可以过滤那些不需要的低频声音。

和前置放大器相关的另外一个开关是“幻象电源”开关。

如果连接电容话筒必须要打开“幻象电源”～否则无论您开多大的“口子”也不会有声音。

幻象电源开关幻象电源开关，在UB1622FX调音台的背面，能够给所有的卡农插座施加幻象电源。

说完了前置放大部分，我们再看看参量均衡器。

一般调音台通道上一般都会有参量均衡器，在这个Behringer UB1622FX调音台，有一个三段半参数均衡器。

如图。

三段半参数均衡器所谓参数均衡器是指可以控制中心频率，Q值(带宽)，增减频率幅度大小的均衡器。

三段半参数均衡器的三段是指这个均衡器可以调整三个频段，分别是高音中音和低音。

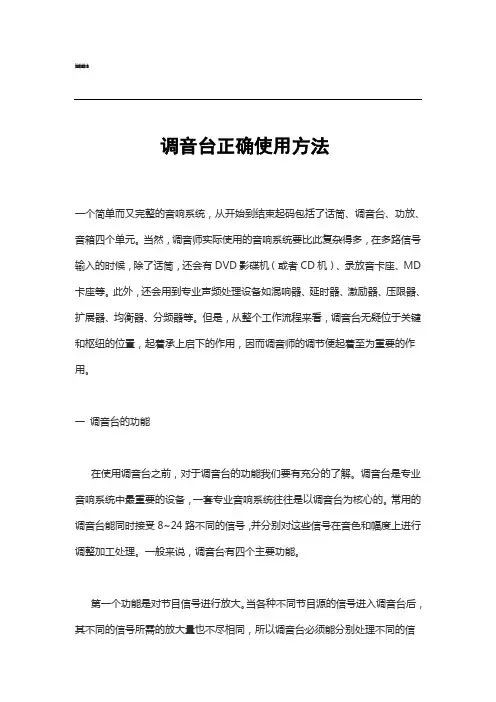

F o r p e s n a u s e o n y s u d y a n d r e s a c h n o f r c m me r c a u s e调音台正确使用方法一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD影碟机（或者CD机）、录放音卡座、MD 卡座等。

此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。

一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。

调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。

常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。

一般来说，调音台有四个主要功能。

第一个功能是对节目信号进行放大。

当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。

如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。

第二个功能是分别对各种信号进行频率调整（即调音）。

我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。

音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。

调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。

第三个功能是信号的合并。

调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。

第四个功能是分配功能。

调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。

调音台如何使用教程1、专业调音台的使用技巧1)调音台的信号输入：调音台的输入信号大体上分为低阻话筒信号输入和高阻线路信号输入两种。

每一路输入都可以把它看成一条水管，也就是如果一个调音台有多路信号输入就好像是有多条水管的水流到调音台里进行处理一样。

我们可以把低阻和高阻的区分看成是水压力或流水速度的不同。

比如：高阻输入的电平高，就好像水压很大，水流较急，直接输入到调音台这个水池里就合适了，不用在中间加什么环节来调整水压和水流速了；但低阻输入的电平低，就好像水压很低，水流很慢，直接输入到调音台这个水池里就不合适，我们就需要在大水池里加上一台抽水机，把低阻的低水压给它加大，让水流速度加快，所以调音台的低阻输入通道里都内置了专门的电路放大器，把低电平放大到合适的电平。

这样用水的特点来形容低阻信号和高阻信号大家应该就很好理解了。

2）调音台通道增益GAIN的调整：要输入到调音台里的音源，我们首先要分清它是低阻还是高阻，然后用标准的信号线正确的连接到调音台上。

如果要让每一路音源都达到完美的音质，我们就需要仔细的调整了。

调音台每个输入通道的增益是很重要很关键的，但好多音响师好像只是把增益简单的看成了是一个音量旋钮而已，这样就大错特错了。

其实增益主要是用来控制输入信号动态范围的，一般增益调到最大不失真时就是最大的有效动态范围了，也是最好的效果状态了。

这样说比较难理解，我们用水形容吧：调音台的输入通道和输入线路都会有个基本的本底噪声，这个本底噪声就好像是河底里的泥沙，是不可消除的。

大家知道，当河水不深的时候，流动的水是泥沙俱底下的，这样的水质肯定不好。

所以也就是说如果增益调整的动态范围不足，音源信号就好像是泥沙俱底下的流水了，本底噪声就会突现出来，这时的音质肯定不好了；相反当河水比较深的时候，流动的水是比较清的，水质肯定很好，也就是说增益调整的动态范围较大，比较合理，这样音质肯定很好了；当然如果水势浩大，连河坝都冲垮了，河底都给掀翻了，这就是相当于电平信号大到失真了，这时候也谈不上什么音质了，还会对设备造损害，所以也不是增益越大越好，要有个度，合适才好。

调音台的使用说明调音台又称调音控制台,它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工,是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。

调音台按信号出来方式可分为:模拟式调音台和数字式调音台。

调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异,其实,掌握使用调音台,要总体上去考察它,通过实际操作和连接,自然熟能生巧。

调音台分为三大部分:输入部分、母线部分、输出部分。

母线部分把输入部分和输出部分联系起来,构成了整个调音台。

根据使用目的和使用场合的不同,调音台分为以下几种:(1)立体声现场制作调音台(Stereo Field Production Console)(2)录音调音台(Recording Console)(3)音乐调音台(Music Console)(4)数字选通调音台(Digital Routing Mixing Console)(5)带功放的调音台(Powered Mixer)(6)无线广播调音台(On Air Console)(7)剧场调音台(Theatre Console)(8)扩声调音台(P.A. Console)(9)有线广播调音台(Wired Broadcast Mixer)(10)便携式调音台(Compact Mixer)调音台作用(一)调音台输入部分的插座、功能键①卡侬插座MIC:此即话筒插座,其上有三个插孔,分别标有1,2,3。

标号1为接地(GND),与机器机壳相连,把机壳作为0伏电平。

标号2为热端(Hot)或称高端(Hi),它是传送信号的其中一端。

标号3为冷端(Cold)或称低端(Low),它作为传输信号的另一端。

由于2和3相对1的阻抗相同,并且从输入端看去,阻抗低,所以,称为低阻抗平衡输入插孔。

它的抗干扰性强,噪声低,一般用于有线话筒的连接。

②线路输入端(Line):它是一种1/4"大三芯插座,采用1/4"大三芯插头(TRS),尖端(Tip)、环(Ring)、套筒(Sleeve),作为平衡信号的输入。

调音台怎么使用调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。

调音台按信号出来方式可分为：模拟式调音台和数字式调音台。

调音台Mixer在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。

调音台分为三大部分：输入部分、母线部分、输出部分。

母线部分把输入部分和输出部分联系起来，构成了整个调音台。

调音台使用步骤1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4“ 立体Phone Jack 或TRS 1/4” Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

调音台使用怎么使用_调音台使用图解3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
