济钢微合金化HRB400E_HRB500E抗震钢筋的研制

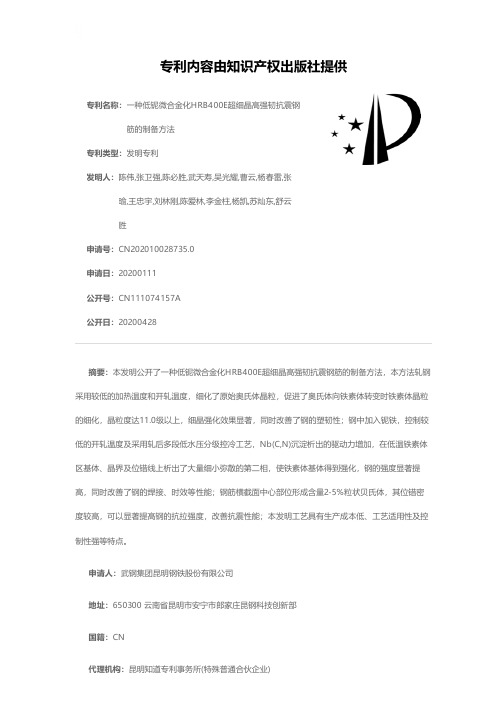

专利名称：一种低铌微合金化HRB400E超细晶高强韧抗震钢筋的制备方法
专利类型：发明专利
发明人：陈伟,张卫强,陈必胜,武天寿,吴光耀,曹云,杨春雷,张瑜,王忠宇,刘林刚,陈爱林,李金柱,杨凯,苏灿东,舒云
胜
申请号：CN202010028735.0
申请日：20200111
公开号：CN111074157A
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本发明公开了一种低铌微合金化HRB400E超细晶高强韧抗震钢筋的制备方法，本方法轧钢采用较低的加热温度和开轧温度，细化了原始奥氏体晶粒，促进了奥氏体向铁素体转变时铁素体晶粒的细化，晶粒度达11.0级以上，细晶强化效果显著，同时改善了钢的塑韧性；钢中加入铌铁，控制较低的开轧温度及采用轧后多段低水压分级控冷工艺，Nb(C,N)沉淀析出的驱动力增加，在低温铁素体区基体、晶界及位错线上析出了大量细小弥散的第二相，使铁素体基体得到强化，钢的强度显著提高，同时改善了钢的焊接、时效等性能；钢筋横截面中心部位形成含量2‑5%粒状贝氏体，其位错密度较高，可以显著提高钢的抗拉强度，改善抗震性能；本发明工艺具有生产成本低、工艺适用性及控制性强等特点。

申请人：武钢集团昆明钢铁股份有限公司
地址：650300 云南省昆明市安宁市郎家庄昆钢科技创新部
国籍：CN
代理机构：昆明知道专利事务所(特殊普通合伙企业)
更多信息请下载全文后查看。

减量化生产HRB400E抗震钢筋的研究与实践陈太生【摘要】介绍了HRB400E的生产状况,结合生产实践,对钢筋进行窄成分范围设计,钒微合金化方法,并制定了合理的冶炼、加热和轧制等生产工艺规程,成功开发了HRB400E抗震钢筋.试生产结果表明,生产出的抗震钢筋各种性能均达到了国标要求,在保证具有良好的综合性能的同时,应尽量降低合金元素含量,以利于降低生产成本.【期刊名称】《天津冶金》【年(卷),期】2013(000)005【总页数】4页(P12-15)【关键词】抗震钢筋;减量化轧制;研发【作者】陈太生【作者单位】天津冶金集团轧三友发钢铁有限公司,天津301606【正文语种】中文1 引言随着国家逐渐加大对高强度钢筋在各种建筑和基础设施建设中的广泛应用，加快了钢筋产品更新换代的脚步，特别是在经历了汶川等强烈地震后，钢筋抗震问题被广泛关注。

我公司在生产HRB335、HRB400的基础上，开发设计出HRB400E抗震钢筋，在满足热轧带肋钢筋国家标准GB1499.2各项性能指标的同时，又满足了抗震性能指标要求。

2013年4月，我公司分别对Φ36 mm、Φ32 mm、Φ28 mm、Φ22 m m、Φ12mm 等 5个规格HRB400E螺纹钢筋进行试制，并取得了成功。

2 研制的主要目的及方法（1）研究的主要目的是：①实现较低的成本生产高性能、高品质产品，节约资源提高产品市场竞争力。

②通过合理的成分设计、合理的加热制度、利用无孔型轧制技术合理调整轧钢各道次压下量实现形变位错强化、细晶晶界强化，从而减少微合金的用量。

（2）实现形变位错强化的关键是如何控制形变过程产生的高密度位错在高温状态下的迅速消失。

使用高炉煤气合理调整空燃比降低轧钢温度，采用低温轧制技术，是细化晶粒、保留高密度位错的较好途径。

3 工艺路线转炉→LF炉精炼→连铸（150方坯）→步进式冷床冷却→检验→入库→步进式加热炉→粗轧机组→中轧机组→精轧机组→步进式冷床冷却→检验→入库。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010819539.5(22)申请日 2020.08.14(71)申请人 陕西龙门钢铁有限责任公司地址 715405 陕西省渭南市韩城市龙门镇(72)发明人 郭红民　马欣　李伟功　韩建鹏　雷晓刚　习晓峰　奚建军　梁少鹏　郗九生　刘安民　石自新　冯伟　王永平　王凡　王辉　(74)专利代理机构 西安维赛恩专利代理事务所(普通合伙) 61257代理人 李明全(51)Int.Cl.C22C 33/04(2006.01)C22C 38/02(2006.01)C22C 38/04(2006.01)C22C 38/12(2006.01)(54)发明名称一种生产HRB400E高强度抗震棒材的制备方法(57)摘要本发明公开了一种生产HRB400E高强度抗震棒材的制备方法，钢筋按照重量百分比，由以下组分组成：C：0.20～0.25％，Si：0.25～0.55％，Mn：1.20～1.45％，V：0.020～0.040％，余量由Fe 和杂质组成，杂质中S≤0.045％，P≤0.045％；出钢前将增碳剂和微氮合金加入钢包底部钢流冲击区，出钢过程底吹氩气在压力为0.4～0.6MPa 时强搅拌3～4分钟，合金加入顺序为硅铁、硅锰、钒氮，在出钢1/4时随钢流加入，钢水出至3/4时全部加完；本发明制得HRB400E高强度抗震钢筋用坯成本大幅降低，N、V同时添加钢中，不仅可以起到固溶强化、沉淀强化的作用，还可以起到细化晶粒的作用，从而既能提高钢的强度，又能提高钢的韧性。

权利要求书1页 说明书8页CN 112063911 A 2020.12.11C N 112063911A1.一种生产HRB400E高强度抗震棒材的制备方法，其特征在于，所述钢筋按照重量百分比，由以下组分组成：C：0.20～0.25％，Si：0.25～0.55％，Mn：1.20～1.45％，V：0.020～0.040％，余量由Fe和杂质组成，杂质中S≤0.045％，P≤0.045％；出钢前将增碳剂和微氮合金加入钢包底部钢流冲击区，出钢过程底吹氩气在压力为0.4～0.6MPa时强搅拌3～4分钟，合金加入顺序为硅铁、硅锰、钒氮，在出钢1/4时随钢流加入，钢水出至3/4时全部加完。

HRB400E热轧抗震钢筋的研制开发范银平【摘要】就安钢根据HRB400E抗震钢筋的产品特点及技术要求,在现有生产工艺装备条件下采用VN微合金化工艺进行产品的研制与开发.同时,对其生产的HRB400E热轧肋抗震带钢筋实物质量水平进行了分析研究,研究结果表明:该抗震钢筋成分稳定,综合性能可靠,完全符合国标GB1499.2-2007对抗震钢筋的各项技术要求.【期刊名称】《河南冶金》【年(卷),期】2013(021)001【总页数】3页(P10-11,22)【关键词】HRB400E;抗震钢筋;研制开发【作者】范银平【作者单位】安阳钢铁集团有限责任公司【正文语种】中文0 前言随着建筑工业的迅速发展，高层建筑等工程结构对钢筋性能的要求越来越高，尤其是我国处于地震多发地区，抗震问题更引起普遍关注［1］。

特别是汶川5.12特大地震，再次向人们敲响警钟，提高建筑物抗震性能的问题已经引起政府和企业的高度重视。

为了提高我国建筑物的抗震性，新的国家标准GB1499.2-2007对率先对其抗震性性能进行修订和完善。

以此为契机，2009年初安钢开始研制开发HRB400E热轧带肋抗震钢筋，并先后通过了国家建筑钢材质量监督检验中心型式检验及国家质检总局生产许可证审核中心检验，最终顺利获得了国家抗震钢筋生产许可证。

1 抗震钢筋技术要求提高钢筋的抗震性能，主要是考虑稳定屈服强度(Rel)，提高强屈比，增加钢筋的最大力总伸长率(Agt)。

稳定钢筋的屈服强度，将其控制在一定的范围之内，可以使所有受力钢筋都能够比较均匀的承受力量。

如果在建筑结构某处的钢筋性能波动范围大，在破坏力超过钢筋的允许屈服强度时，而钢筋还没有发生变形，使建筑物无法形成塑性铰，则建筑物发生不可恢复的永久性破坏，起不到抗震的作用［2］。

因此，国家标准 GB1499.2-2007提出热轧带肋钢筋用于结构上要具备抗震“高延性”要求，并在标准第7.3.3条中加入了“有较高要求的抗震结构适用牌号后加E 的规定”，它要求除了钢筋保持原具备标准技术要求外还要保证以下三条技术要求：1)钢筋实测抗拉强度与实测屈服强度之比≥1.25;2)钢筋实测屈服强度与屈服强度特征值之比≤1.30;3)钢筋的最大力下总伸长率Agt≥9%。

HRB500钢筋的研制与生产分析王学忠，刘佩明，穆国栋，路清祥，侯可强（济南钢铁集团总公司，山东济南250101）摘要：为调整小型材产品结构，扩大品种，推进建筑用钢筋的升级换代，满足市场对500MPa 钢筋的需求，济钢利用微合金化技术，成功研制开发出HRB500钢筋混凝土用热轧带肋钢筋，实物质量达到了GB1499—1998的要求。

为进一步改善提高钢筋的实物质量，对试验和批量生产的钢筋做了全面分析，提出了生产工艺具体技术要求。

关键词：HRB500；热轧带肋钢筋；产品开发；力学性能中图分类号：TG335.6+4文献标识码：A文章编号：004-4620（2005）03-0020-03 Development and Production Analysis of HRB500 Reinforcing BarWANG Xue-zhong, LIU Pei-ming, MU Guo-dong, LU Qing-xiang, HOU Ke-qiang（Jinan Iron and Steel Group Corporation，Jinan 250101，China）Abstract: HRB500 reinforcing bar was brought into the standard of National Construction Steel Material. In order to adjust production system, enlarge variety, upgrade the bars and meet the requirements of market, HRB500 hot rolled ribbed steel bar was developed successfully. It reached the requirements of GB1499—1998. For improving the bar's quality, full analysis on experimentations and practical technical request were put forward.Key words：HRB500; hot rolled ribbed steel bar; production development; mechanical properties 1 前言目前，世界各国的建筑已向大型化发展，为提高大型建筑物的安全性，国外建筑行业已普遍采用焊接性能好、强度高的钢筋，如西欧、北美主要使用强度较高的400MPa、500MPa 级钢筋。

第33卷 第1期2011年2月四川冶金S i chuan M e tall urgy V o.l 33 N o .1F eb .,2011收稿日期:2010-10-08作者简介:许后昌,男,工程师,主要从事棒材轧钢工艺及设备管理工作。

文章编号:1001 5108(2011)01 0029 05HRB400E 抗震钢筋研制与开发许后昌 鲁庆文 王 健 彭俊昕(攀钢集团成都钢钒有限公司,四川成都 610303)摘 要 建筑结构的快速发展对建筑用钢材提出了越来越高的要求。

特别是在汶川地震后,高强度、高性能抗震钢筋的生产开发成为国内外的研究热点。

灾后重建及国家实施的基础设施建设的大量投入,都需要大批量的高强度抗震钢筋,适应建筑钢材升级换代的市场需求,提高螺纹钢产品的市场竞争力。

在钢筋的生产中,普遍采用钒氮微合金化+控制轧制的方式来实现晶粒的细化,以获得良好的综合性能。

关键词 HR B400E 微合金化 控制轧制 晶粒细化 中图分类号TG 335 6+4 文献标识码 BTHE EXPLOI TATI ON AND DEVELOP MENT OF ASEIS M I CREI NFORCE MENT HRB 400EXu H ouchang Lu Q i n gw en W ang Jian Peng Junx in(Panggang G roup Ch engdu S teel&Vanad i um C o .,L t d,Chengdu ,S i chuan 610303,Ch i na)[Abstract] The rapid developm en t of architect u ra l structure of architectura l stee lput for w ard higher reques.t E specially i n the w enchuan eart h quake ,h i g h streng th ,h i g h perf o r m ance reinforce m ent production deve l o p m ent and beco m e .The post disaster reconstructi o n and i m ple m entati o n of state i n frastructure con str uction,all need lar ge quantities o f high strength steel reinforce m en,t adapt to the construction ofm arke t de m and,the upgrading of products to i m pr ove the m arket co mpetiti v eness ,rebar i n steel pr oducti o n ,gener ally usi n g vanad i u m n itride m i c ro a ll o y i n g +contro l of gra i n refi n e m ent of realization w ay to ob tain good perfor m ance .[Key w ords] HRB400E ,m icro alloy i n g ,contro l ro lling ,gra i n refine m ent1 前言中国是一个地震活动比较频繁的国家。

专利名称：HRB500E高性能抗震钢筋及其生产方法专利类型：发明专利
发明人：李金柱,陈伟,庾郁梅,张卫强,赵宇,王斌
申请号：CN200910094360.1
申请日：20090416
公开号：CN101538678A
公开日：
20090923
专利内容由知识产权出版社提供
摘要：本发明提供一种HRB500E高性能抗震钢筋及其生产方法，由下列质量比的化学成分组成：C：0.20～0.25wt％，Si：0.25～0.45wt％，Mn：1.30～1.55wt％，Nb：0.028～
0.040wt％，S≤0.045wt％，P≤0.045wt％，其余为Fe及不可避免的不纯物。

生产时，只需在炼钢过程中加入少量铌铁，使其化学成分及微量元素含量达到要求后，再通过轧钢生产工艺中的轧后控冷方法，进一步细化晶粒，使钢筋力学性能稳定，一级抗震合格率＞98.5％，解决了钢筋焊接效应等问题，同时降低成本，使生产规模化，对HRB500E高级别抗震钢筋的推广和应用起到了较好的推动作用。

申请人：武钢集团昆明钢铁股份有限公司
地址：650302 云南省昆明市安宁市郎家庄昆钢科技创新部
国籍：CN
代理机构：昆明正原专利代理有限责任公司
代理人：徐玲菊
更多信息请下载全文后查看。
