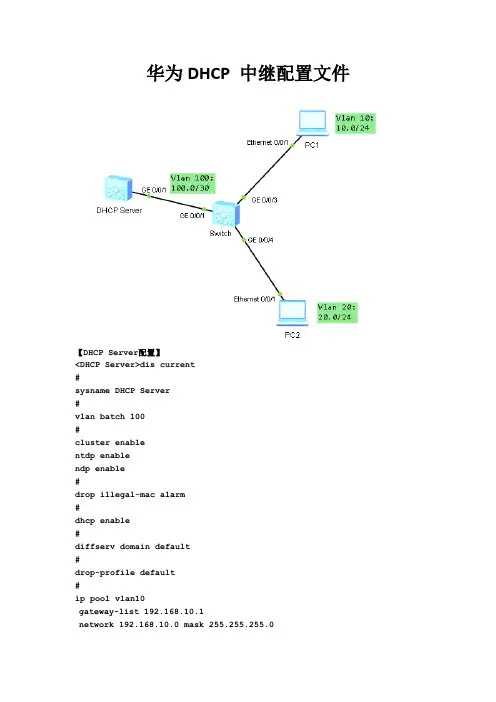

华为DHCP 中继配置文件【DHCP Server配置】<DHCP Server>dis current#sysname DHCP Server#vlan batch 100#cluster enablentdp enablendp enable#drop illegal-mac alarm#dhcp enable#diffserv domain default#drop-profile default#ip pool vlan10gateway-list 192.168.10.1network 192.168.10.0 mask 255.255.255.0lease day 999 hour 0 minute 0dns-list 192.168.100.2#ip pool vlan20gateway-list 192.168.20.1network 192.168.20.0 mask 255.255.255.0lease day 999 hour 0 minute 0dns-list 192.168.100.2#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple adminlocal-user admin service-type http#interface Vlanif1#interface Vlanif100ip address 192.168.100.2 255.255.255.252dhcp select global#interface MEth0/0/1#interface GigabitEthernet0/0/1port link-type accessport default vlan 100#ip route-static 0.0.0.0 0.0.0.0 192.168.100.1 #user-interface con 0user-interface vty 0 4#Return【Switch配置】[Switch]dis current#sysname Switch#vlan batch 10 20 100cluster enablentdp enablendp enable#drop illegal-mac alarm#dhcp enable#diffserv domain default#drop-profile default#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple adminlocal-user admin service-type http#interface Vlanif1#interface Vlanif10ip address 192.168.10.1 255.255.255.0dhcp select relaydhcp relay server-ip 192.168.100.2#interface Vlanif20ip address 192.168.20.1 255.255.255.0dhcp select relaydhcp relay server-ip 192.168.100.2#interface Vlanif100ip address 192.168.100.1 255.255.255.252 #interface MEth0/0/1#interface GigabitEthernet0/0/1port link-type accessport default vlan 100#interface GigabitEthernet0/0/2interface GigabitEthernet0/0/3 port link-type accessport default vlan 10#interface GigabitEthernet0/0/4 port link-type accessport default vlan 20#user-interface con 0user-interface vty 0 4#return【DHCP Server配置】[DHCP Server]dis current#sysname DHCP Server#vlan batch 100#cluster enablentdp enablendp enable#drop illegal-mac alarm#dhcp enable#diffserv domain default#drop-profile default#ip pool vlan10gateway-list 192.168.10.1network 192.168.10.0 mask 255.255.255.0lease day 999 hour 0 minute 0dns-list 192.168.100.2#ip pool vlan20gateway-list 192.168.20.1network 192.168.20.0 mask 255.255.255.0lease day 999 hour 0 minute 0dns-list 192.168.100.2#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple adminlocal-user admin service-type http#interface Vlanif1#interface Vlanif100ip address 192.168.100.2 255.255.255.0dhcp select global#interface MEth0/0/1#interface GigabitEthernet0/0/1port link-type accessport default vlan 100#ip route-static 0.0.0.0 0.0.0.0 192.168.100.1 #user-interface con 0#Return【RouterB配置】[RouterB]dis current#sysname RouterB#dhcp enable#undo dhcp server trust option82#undo dhcp relay trust option82#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password cipher ID6WN#rRO~3IF$':[285/;q# local-user admin service-type http#interface GigabitEthernet0/0/0ip address 192.168.200.1 255.255.255.0dhcp select relaydhcp relay server-ip 192.168.100.2#interface GigabitEthernet0/0/1ip address 192.168.100.1 255.255.255.0#interface GigabitEthernet0/0/2#interface GigabitEthernet0/0/3#wlan#interface NULL0#ip route-static 192.168.10.0 255.255.255.0 192.168.200.2ip route-static 192.168.20.0 255.255.255.0 192.168.200.2ip route-static 192.168.100.0 255.255.255.0 192.168.100.2 #user-interface vty 0 4user-interface vty 16 20#Return【SWB 配置】[SW]dis current#sysname SW#vlan batch 10 20 200#cluster enablentdp enablendp enable#drop illegal-mac alarm#dhcp enable#diffserv domain default#drop-profile default#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple admin local-user admin service-type http#interface Vlanif1#interface Vlanif10ip address 192.168.10.1 255.255.255.0 dhcp select relaydhcp relay server-ip 192.168.100.2#interface Vlanif20ip address 192.168.20.1 255.255.255.0 dhcp select relaydhcp relay server-ip 192.168.100.2#interface Vlanif200ip address 192.168.200.2 255.255.255.0#interface MEth0/0/1#interface GigabitEthernet0/0/1port link-type accessport default vlan 10#interface GigabitEthernet0/0/2port link-type accessport default vlan 20#interface GigabitEthernet0/0/24port link-type accessport default vlan 200#interface NULL0#ip route-static 0.0.0.0 0.0.0.0 192.168.200.1 #user-interface con 0user-interface vty 0 4#Return。

华为交换机配置DHCP代理

华为交换机配置DHCP代理

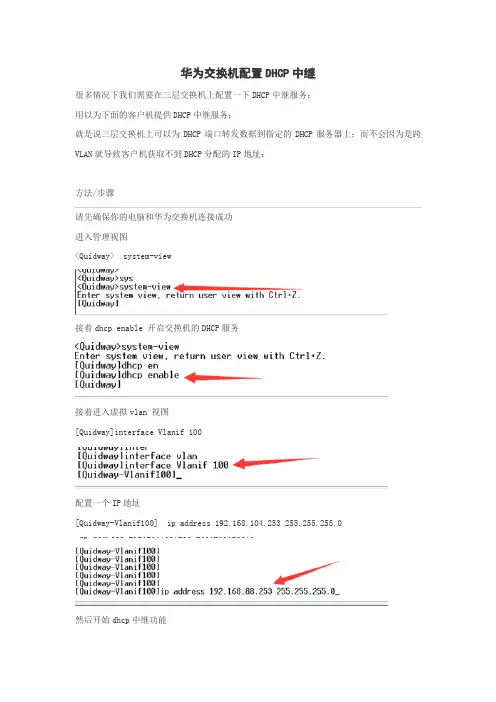

华为交换机配置DHCP中继
多VLAN 链路聚合 DHCP RELAY
配置要求:
1、划分多个vlan 2、每个vlan通过DHCP获取相对应的ip地址 3、交换机采用链路聚合LA
配置步骤：
• 1、配置DHCP服务器（2种方法） • 2、测试划分4个VLAN，vlan100、vlan101、vlan102、vlan103 • 3、IP地址规划为192.168.0.0 • 4、配置三层交换机链路聚合LA • 5、配置SW-VLAN100-01交换机 • 6、配置SW-VLAN101-01交换机
• #批量添加DHCP作用域选项
• Add-DhcpServerV4Scope -Name "vlan100" -StartRange 192.168.0.20 -EndRange 192.168.0.240 -SubnetMask 255.255.255.0 -Type Both -State Active -Description vlan100
//链路聚合LA配置
• Port link-type trunk
• Port trunk allow-pass vlan all
• Mode lacp
• Trunkport g 0/0/23 to 0/0/24
• Port-group vlan100
//批量将端口划入VLAN100
• Group-member g0/0/1 to g0/0/22
• Interface eth-trunk11 • Port link-type trunk • Port trunk allow-pass vlan all • Mode lacp • Trunkport g 0/0/3 to 0/0/4

华为路由交换配置DHCP及DHCP中继

华为路由交换配置DHCP及DHCP中继

DHCP Server
DHCPACK（UNICAST）
DHCPREQUEST（BROADCAST） T2:使用时 间达到租 期的87.5% DHCPACK（UNICAST）
T
DHCP Relay 的通信过程
子网1
子网2
DHCP Server
DHCPDISCOVER DHCPOFFER DHCPREQUEST DHCPACK/NAK
配置从当前接口地址池分配地址，在接口视图下配置 dhcp select interface
DHCP Server配置（续）
创建DHCP全局地址池
请在系统视图下进行下列配置 ip-pool pool-name
配置动态分配的IP地址范围
请在DHCP地址池视图下进行下列配置 network ip-address mask [netmask ]
DHCP Relay 的通信过程分析（续）
DHCP Relay续订租约
子网1 DHCP Client
DHCPREQUEST（UNICAST）
子网2 DHCP Server
T1:使用时 间达到租 期的50%
DHCPACK（UNICAST）
T2:使用时 间达到租 期的87.5%
DHCPREQUEST(BROADC AST) DHCPACK（UNICAST）
xid
secs flags
由DHCP Client填充，从DHCP Client开始获得地址或地址续借 后所使用了的秒数。
八位中最左边的一位置位代表广播，反之代表单播。
DHCP报文中各个部分的含义
字段 ciaddr yiaddr siaddr giaddr chaddr sname file 含义 Client IP address，只有DHCP Client已经获得IP地址，并且能响应 ARP requests时，才能被填充。 ‘your’（Client）IP address bootstrap中，下一个Server的IP地址。 DHCP Relay代理的IP地址。 Client hardware address “服务器主机名”字段是一个空值终止串，由服务器填写。 Boot file name，是一个空值终止串。DHCPDISCOVER中是 “generic”名字或空字符；DHCPOFFER提供有效的目录路径全名。 可选参数域，定义的选项列表。DHCP报文“options”域的头四个八 位字节的十进制值分别为99、130、83、99，“options”域的剩余项 包括一列tagged参数。RFC 2132中介绍了全部的option的定义。

HuaweiDHCP中继配置实例

HuaweiDHCP中继配置实例

HuaweiDHCP中继配置实例配置DHCP中继⽰例组⽹需求如DHCP服务器应当配置⼀个10.100.0.0/16⽹段的IP地址池，DNS服务器地址为10.100.1.2/16，NetBIOS服务器地址10.100.1.3/16，出⼝⽹关地址10.100.1.4，并且DHCP服务器上应当配置有到10.100.0.0/16⽹段的路由。

图1 配置DHCP中继组⽹图配置思路DHCP服务器的配置思路如下：1. 使能DHCP中继服务器S-switch的DHCP功能2. 配置接⼝VLANIF2的地址3. 在接⼝VLANIF1配置IP以及中继地址并使能接⼝的DHCP中继功能4. 配置DHCP服务器Router到10.100.0.0/16⽹段的路由5. 使能Router的DHCP功能6. 配置Router的接⼝GE0/0/1下的客户端从全局地址池中获取IP地址7. 在Router上配置全局地址池数据准备完成此配置举例，需要准备以下数据：· 要实现DHCP中继功能的接⼝的IP地址· DHCP服务器的地址配置步骤1. 在DHCP中继上进⾏配置# 使能DHCP服务。

<Quidway> system-view[Quidway] sysname S-switch[S-switch] dhcp enable# 配置接⼝VLANIF2的地址。

[S-switch] interface vlanif 2[S-switch-Vlanif2] ip address 202.40.1.1 255.255.0.0[S-switch-Vlanif2] quit# 进⼊要实现DHCP中继功能的接⼝，为其配置IP地址、⼦⽹掩码和DHCP中继地址。

[S-switch] interface vlanif 1[S-switch-Vlanif1] ip address 10.100.1.1 255.255.0.0[S-switch-Vlanif1] ip relay address 202.40.1.2[S-switch-Vlanif1] dhcp select relay[S-switch-Vlanif1] quit2. 在DHCP服务器上进⾏配置# 配置Router到S-switch与客户端相连接⼝VLANIF1的路由。

华为s3700交换机DHCP配置命令有哪些

华为s3700交换机DHCP配置命令有哪些

华为s3700交换机DHCP配置命令有哪些网络交换器是一个扩大网络的设备，能为子网中提供更多的连接端口，以便连接更多的电脑。

随着通信业的发展以及国民经济信息化的推进，网络交换机市场呈稳步上升态势。

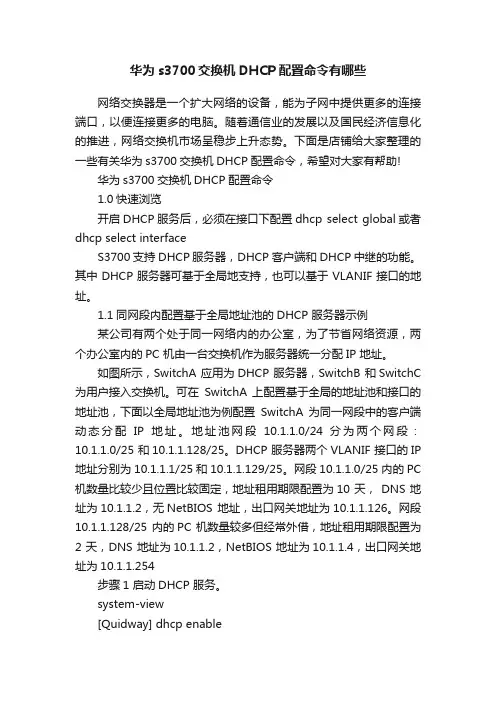

下面是店铺给大家整理的一些有关华为s3700交换机DHCP配置命令，希望对大家有帮助!华为s3700交换机DHCP配置命令1.0快速浏览开启DHCP服务后，必须在接口下配置dhcp select global或者dhcp select interfaceS3700 支持DHCP 服务器，DHCP客户端和DHCP 中继的功能。

其中DHCP服务器可基于全局地支持，也可以基于VLANIF接口的地址。

1.1同网段内配置基于全局地址池的DHCP 服务器示例某公司有两个处于同一网络内的办公室，为了节省网络资源，两个办公室内的PC 机由一台交换机作为服务器统一分配IP 地址。

如图所示，SwitchA 应用为DHCP 服务器，SwitchB 和SwitchC 为用户接入交换机。

可在SwitchA 上配置基于全局的地址池和接口的地址池，下面以全局地址池为例配置SwitchA 为同一网段中的客户端动态分配IP地址。

地址池网段10.1.1.0/24 分为两个网段：10.1.1.0/25 和10.1.1.128/25。

DHCP 服务器两个VLANIF 接口的IP 地址分别为10.1.1.1/25 和10.1.1.129/25。

网段10.1.1.0/25 内的PC 机数量比较少且位置比较固定，地址租用期限配置为10 天， DNS 地址为10.1.1.2，无NetBIOS 地址，出口网关地址为10.1.1.126。

网段10.1.1.128/25 内的PC 机数量较多但经常外借，地址租用期限配置为2 天，DNS 地址为10.1.1.2，NetBIOS 地址为10.1.1.4，出口网关地址为10.1.1.254步骤1 启动DHCP 服务。

最新整理华为5700交换机dhcp怎么配置

最新整理华为5700交换机dhcp怎么配置

华为5700交换机d h c p怎么配置D H C P R e l a y即D H C P中继，它是为解决服务器和客户端不在同一个网段而提出来的，它提供了对D H C P广播报文的透明传输功能，下面是学习啦小编给大家整理的一些有关华为5700交换机d h c p配置方法，希望对大家有帮助!华为5700交换机d h c p配置方法请自行准备好华为交换机和电脑并且让你的电脑和交换机连接上应用场景：用户侧网段与D H C P服务器处于不同网段S w i t c h A为D H C P中继的配置思路在S w i t c h A上创建D H C P服务器组并为服务器组添加D H C P服务器S w i t c h B，使S w i t c h B成为公司分配I P地址给其它主机的服务器。

在接口V L A N I F100下使能D H C P中继功能，使之成为D H C P中继服务器。

为接口V L A N I F100绑定创建的D H C P服务器组，指定中继指向的公司的主服务器。

S w i t c h B为D H C P服务器的配置思路如下：配置D H C P服务器到中继的接口E t h0/0/1的路由，使公司服务器到中继的路由可达。

使能公司服务器的D H C P功能，配置D H C P服务器的接口E t h0/0/1下的各楼宇内的主机从服务器全局地址池中获取I P地址。

在公司D H C P服务器上创建全局地址池，为公司内的主机分配I P地址。

创建D H C P服务器组并为服务器组添加D H C P服务器。

#创建D H C P服务器组。

Q u i d w a y s y s t e m-v i e w[Q u i d w a y]d h c p s e r v e r g r o u p d h c p g r o u p1#为D H C P服务器组添加D H C P服务器。

[Q u i d w a y-d h c p-s e r v e r-g r o u p-d h c p g r o u p1]d h c p-se r v e r100.10.10.1[Q u i d w a y-d h c p-s e r v e r-g r o u p-d h c p g r o u p1]q u i t 在V L A N I F接口下使能D H C P中继功能。

华为技术命令(三)dhcp中继配置命令

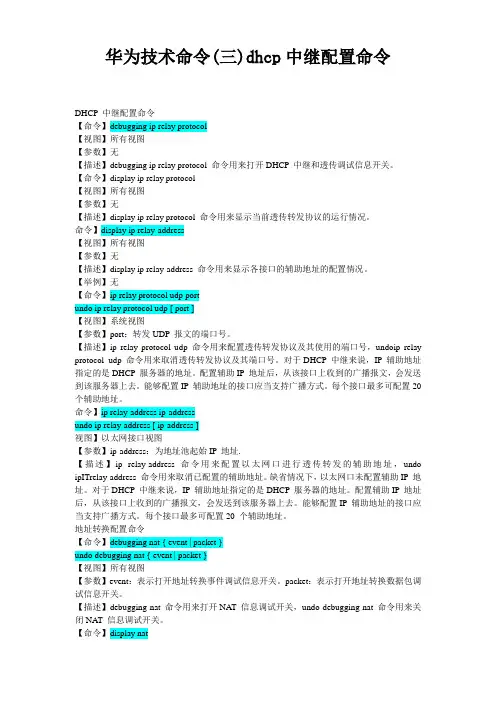

华为技术命令(三)dhcp中继配置命令DHCP 中继配置命令【命令】debugging ip relay protocol【视图】所有视图【参数】无【描述】debugging ip relay protocol 命令用来打开DHCP 中继和透传调试信息开关。

【命令】display ip relay protocol【视图】所有视图【参数】无【描述】display ip relay protocol 命令用来显示当前透传转发协议的运行情况。

命令】display ip relay-address【视图】所有视图【参数】无【描述】display ip relay-address 命令用来显示各接口的辅助地址的配置情况。

【举例】无【命令】ip relay protocol udp portundo ip relay protocol udp [ port ]【视图】系统视图【参数】port：转发UDP 报文的端口号。

【描述】ip relay protocol udp 命令用来配置透传转发协议及其使用的端口号，undoip relay protocol udp 命令用来取消透传转发协议及其端口号。

对于DHCP 中继来说，IP 辅助地址指定的是DHCP 服务器的地址。

配置辅助IP 地址后，从该接口上收到的广播报文，会发送到该服务器上去。

能够配置IP 辅助地址的接口应当支持广播方式。

每个接口最多可配置20 个辅助地址。

命令】ip relay-address ip-addressundo ip relay-address [ ip-address ]视图】以太网接口视图【参数】ip-address：为地址池起始IP 地址.【描述】ip relay-address 命令用来配置以太网口进行透传转发的辅助地址，undo ipITrelay-address 命令用来取消已配置的辅助地址。

缺省情况下，以太网口未配置辅助IP 地址。

华为DHCP全局、端口、中继配置

华为DHCP全局、端⼝、中继配置LSW1全局配置DHCPundo terminal monitorInfo: Current terminal monitor is off.system-viewEnter system view, return user view with Ctrl+Z.[Huawei]vlan batch 10 11Info: This operation may take a few seconds. Please wait for a moment...done.[Huawei]dhcp enableInfo: The operation may take a few seconds. Please wait for a moment.done. [Huawei]ip pool 110(创建地址池) Info:It's successful to create an IP address pool.[Huawei-ip-pool-110]network 192.168.0.0 mask 24[Huawei-ip-pool-110]gateway-list 192.168.0.1[Huawei-ip-pool-110]dns-list 8.8.8.8[Huawei-ip-pool-110]lease day 0 hour 2[Huawei-ip-pool-110]excluded-ip-address 192.168.0.250 192.168.0.254 [Huawei-ip-pool-110]qui [Huawei]int e0/0/3[Huawei-Ethernet0/0/3]qui[Huawei]vlan batch 2 3Info: This operation may take a few seconds. Please wait for a moment...done.[Huawei]vlan 10[Huawei-vlan10]aggregate-vlan[Huawei-vlan10]access-vlan 2 3[Huawei]int vlanif 10[Huawei-Vlanif10]ip address 192.168.0.1 24[Huawei-Vlanif10]dhcp select global[Huawei-Vlanif10]qui[Huawei]int vlanif 11[Huawei-Vlanif11]ip add 10.0.0.1 30[Huawei-Vlanif11]qui[Huawei]int e0/0/3[Huawei-Ethernet0/0/3]port link-type trunk[Huawei-Ethernet0/0/3]port trunk allow-pass vlan 2 3[Huawei-Ethernet0/0/3]int e0/0/1[Huawei-Ethernet0/0/1]port link-type access[Huawei-Ethernet0/0/1]port default vlan 11[Huawei-Ethernet0/0/1]qui[Huawei]ip route-static 192.168.1.0 24 10.0.0.2[Huawei]ip route-static 192.168.2.0 24 10.0.0.2[Huawei]ip route-static 10.0.0.4 30 10.0.0.2[Huawei]ip route-static 10.0.0.8 30 10.0.0.2[Huawei]LSW2undo terminal monitorInfo: Current terminal monitor is off.system-viewEnter system view, return user view with Ctrl+Z.[Huawei]vlan batch 2 3Info: This operation may take a few seconds. Please wait for a moment...done. [Huawei]int e0/0/1[Huawei-Ethernet0/0/1]port link-type access[Huawei-Ethernet0/0/1]port default vlan 2[Huawei-Ethernet0/0/1]int e0/0/2[Huawei-Ethernet0/0/2]port link-type access[Huawei-Ethernet0/0/2]port default vlan 3[Huawei-Ethernet0/0/2]int e0/0/3[Huawei-Ethernet0/0/3]port link-type trunk[Huawei-Ethernet0/0/3] User interface con0 is availableLSW3端⼝配置DHCPundo terminal monitorInfo: Current terminal monitor is off.sysEnter system view, return user view with Ctrl+Z.[Huawei]vlan batch 11 20 21 5 6Info: This operation may take a few seconds. Please wait for a moment...done.[Huawei]int vlanif 11[Huawei-Vlanif11]ip add 10.0.0.2 30[Huawei-Vlanif11]int vlanif 21[Huawei-Vlanif21]ip add 10.0.0.5 30[Huawei-Vlanif21]qui[Huawei]vlan 20[Huawei-vlan20]aggregate-vlan[Huawei-vlan20]access-vlan 5 6[Huawei-vlan20]qui[Huawei]dhcp enableInfo: The operation may take a few seconds. Please wait for a moment.done. [Huawei]int vlanif 20 [Huawei-Vlanif20]ip add 192.168.1.1 24[Huawei-Vlanif20]dhcp select interface[Huawei-Vlanif20]dhcp server dns-list 8.8.8.8[Huawei-Vlanif20]dhcp server lease day 0 hour 3[Huawei-Vlanif20]dhcp server excluded-ip-address 192.168.1.250192.168.1.254[Huawei-Vlanif20]qui[Huawei]int e0/0/1[Huawei-Ethernet0/0/1]port link-type access[Huawei-Ethernet0/0/1]port default vlan 11[Huawei-Ethernet0/0/1]int e0/0/2[Huawei-Ethernet0/0/2]port link-type access[Huawei-Ethernet0/0/2]port default vlan 21[Huawei-Ethernet0/0/2]int e0/0/3[Huawei-Ethernet0/0/3]qui[Huawei]ip route-static 192.168.1.0 24 10.0.0.1[Huawei]undo ip route-static 192.168.1.0 24 10.0.0.1[Huawei]ip route-static 192.168.0.0 24 10.0.0.1[Huawei]ip route-static 192.168.2.0 24 10.0.0.6[Huawei]ip route-static 10.0.0.8 24 10.0.0.6Info: The destination address and mask of the configured static route mismatched , and the static route 10.0.0.0/24 was generated.[Huawei]ip route-static 10.0.0.8 30 10.0.0.6[Huawei] User interface con0 is availableLSW4Huawei>undo terminal monitorInfo: Current terminal monitor is off.sysEnter system view, return user view with Ctrl+Z.[Huawei]vlan batch 5 6Info: This operation may take a few seconds. Please wait for a moment...done. [Huawei]int e0/0/1[Huawei-Ethernet0/0/1]port link-type access[Huawei-Ethernet0/0/1]port default vlan 5[Huawei-Ethernet0/0/1]int e0/0/2[Huawei-Ethernet0/0/2]port link-type access[Huawei-Ethernet0/0/2]port default vlan 6[Huawei-Ethernet0/0/2]int e0/0/3[Huawei-Ethernet0/0/3]port link-type trunk[Huawei-Ethernet0/0/3]port trunk allow-pass vlan 5 6[Huawei-Ethernet0/0/3] User interface con0 is availableLSW5中继配置DHCPundo ter mInfo: Current terminal monitor is off.sysEnter system view, return user view with Ctrl+Z.[Huawei]vlan batch 21 30[Huawei][Huawei]dhcp enableInfo: The operation may take a few seconds. Please wait for a moment.done. [Huawei]int vlanif 21[Huawei-Vlanif21]ip add 10.0.0.6 30[Huawei-Vlanif21]int vlanif 30[Huawei-Vlanif30]ip add 10.0.0.9 30[Huawei-Vlanif30]qui[Huawei]int vlanif 30[Huawei-Vlanif30][Huawei-Vlanif30] dhcp select global[Huawei-Vlanif30]qui[Huawei]ip pool 300Info:It's successful to create an IP address pool. [Huawei-ip-pool-300]network 192.168.2.0 mask 24 [Huawei-ip-pool-300]gateway-list 192.168.2.1[Huawei-ip-pool-300]dns-list 8.8.8.8[Huawei-ip-pool-300]lease day 0 hour 2[Huawei-ip-pool-300]qui[Huawei]int e0/0/1[Huawei-Ethernet0/0/1]port link-type access[Huawei-Ethernet0/0/1]port defaul vlan 30[Huawei-Ethernet0/0/1]int e0/0/2[Huawei-Ethernet0/0/2]port link-type access[Huawei-Ethernet0/0/2]port defaul vlan 21[Huawei-Ethernet0/0/2] User interface con0 is available [Huawei]ip route-static 192.168.0.0 24 10.0.0.5 [Huawei]ip route-static 192.168.1.0 24 10.0.0.5 [Huawei]ip route-static 10.0.0.0 30 10.0.0.5[Huawei]ip route-static 192.168.2.0 24 10.0.0.10LSW6undo terminal monitorInfo: Current terminal monitor is off.langu chineseChange language mode, confirm? [Y/N] y提⽰：改变语⾔模式成功。

华为路由器 配置DHCP

华为路由器配置DHCP华为路由器配置DHCP1：概述本文档旨在向用户提供在华为路由器上配置动态主机配置协议（DHCP）的详细步骤和说明。

DHCP是一种网络协议，可自动分配IP 地址和其他网络配置信息给连接到网络的设备。

2：准备工作在开始配置DHCP之前，请确保您已经完成了以下准备工作：- 确保您拥有合适的管理员权限来进行配置。

- 确保您已经连接到华为路由器，并具备访问路由器的权限。

- 确保您已经了解了DHCP的基本概念和工作原理。

3：配置DHCP服务器3.1 登录路由器管理界面打开您的浏览器，并输入路由器的管理界面地址。

输入正确的用户名和密码登录路由器管理界面。

3.2 进入DHCP配置页面在管理界面中，找到并“网络设置”或类似的选项。

在网络设置页面中，选择“DHCP服务器”或类似的选项，进入DHCP配置页面。

3.3 启用DHCP服务器在DHCP配置页面中，找到“DHCP服务器状态”或类似的选项。

将其设置为“启用”，启用DHCP服务器功能。

3.4 配置IP地址池在DHCP配置页面中，找到“IP地址池”或类似的选项。

配置IP地址池的起始地址和结束地址，以指定DHCP服务器可以分配的IP地址范围。

3.5 配置租约时间在DHCP配置页面中，找到“租约时间”或类似的选项。

配置租约时间，即客户端使用DHCP分配的IP地址的有效期。

3.6 配置其他选项根据需要，您还可以在DHCP配置页面中配置其他选项，如DNS服务器、网关地址等。

这些选项将在DHCP分配IP地址时一同发送给客户端设备。

4：保存和应用配置在完成DHCP配置后，务必保存并应用配置，以使配置生效。

5：附件本文档不涉及附件。

6：法律名词及注释本文档不涉及法律名词及注释。

DHCP Relay华为配置

DHCP Relay目录编辑本段DHCP Relay 简介DHCP Relay（DHCPR）DHCP中继也叫做DHCP中继代理如果DHCP客户机与DHCP服务器在同一个物理网段，则客户机可以正确地获得动态分配的ip地址。

如果不在同一个物理网段，则需要DCHP Relay Agent(中继代理)。

用DHCP Relay代理可以去掉在每个物理的网段都要有DHCP服务器的必要,它可以传递消息到不在同一个物理子网的DHCP服务器，也可以将服务器的消息传回给不在同一个物理子网的DHCP客户机。

编辑本段DHCP relay 原理1 当dhcp client 启动并进行dhcp 初始化时，它会在本地网络广播配置请求报文。

2 如果本地网络存在dhcp server，则可以直接进行dhcp 配置，不需要dhcp relay。

3 如果本地网络没有dhcp server，则与本地网络相连的具有dhcprelay 功能的网络设备收到该广播报文后，将进行适当处理并转发给指定的其它网络上的dhcp server。

4 dhcp server 根据dhcp client 提供的信息进行相应的配置，并通过dhcp relay 将配置信息发送给dhcp client，完成对dhcp client 的动态配置。

事实上，从开始到最终完成配置，需要多个这样的交互报文交互过程过程。

1 dhcp relay设备修改dhcp消息中的相应字段，把dhcp的广播包改成单播包，并负责在服务器与客户机之间转换。

2 netcore路由器（2x05）可以作为dhcp relay 代理。

编辑本段DHCP relay 配置S3600系列交换机DHCP Relay的配置一组网需求：在S3600系列交换机上配置DHCP Relay，使下面的用户动态获取相应网段的IP地址。

二组网图：组网图by ma_haobinSwitchA作为DHCP Server，SwitchB使能DHCP Relay功能。
