交换机DHCP中继功能的配置

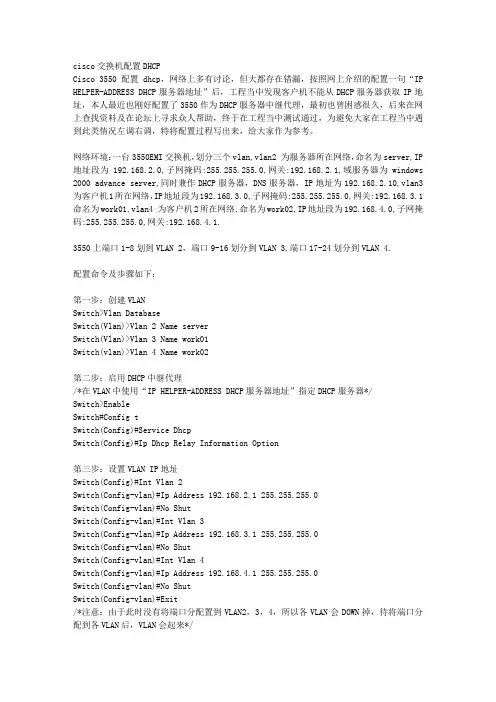

cisco交换机配置DHCPCisco 3550配置dhcp，网络上多有讨论，但大都存在错漏，按照网上介绍的配置一句“IP HELPER-ADDRESS DHCP服务器地址”后，工程当中发现客户机不能从DHCP服务器获取IP地址，本人最近也刚好配置了3550作为DHCP服务器中继代理，最初也曾困惑很久，后来在网上查找资料及在论坛上寻求众人帮助，终于在工程当中测试通过，为避免大家在工程当中遇到此类情况左调右调，特将配置过程写出来，给大家作为参考。

网络环境：一台3550EMI交换机，划分三个vlan,vlan2 为服务器所在网络，命名为server,IP 地址段为192.168.2.0,子网掩码:255.255.255.0,网关:192.168.2.1,域服务器为windows 2000 advance server,同时兼作DHCP服务器，DNS服务器，IP地址为192.168.2.10,vlan3为客户机1所在网络，IP地址段为192.168.3.0,子网掩码:255.255.255.0,网关:192.168.3.1命名为work01,vlan4 为客户机2所在网络,命名为work02,IP地址段为192.168.4.0,子网掩码:255.255.255.0,网关:192.168.4.1.3550上端口1-8划到VLAN 2，端口9-16划分到VLAN 3,端口17-24划分到VLAN 4.配置命令及步骤如下：第一步：创建VLANSwitch>Vlan DatabaseSwitch(Vlan)>Vlan 2 Name serverSwitch(Vlan)>Vlan 3 Name work01Switch(vlan)>Vlan 4 Name work02第二步：启用DHCP中继代理/*在VLAN中使用“IP HELPER-ADDRESS DHCP服务器地址”指定DHCP服务器*/Switch>EnableSwitch#Config tSwitch(Config)#Service DhcpSwitch(Config)#Ip Dhcp Relay Information Option第三步：设置VLAN IP地址Switch(Config)#Int Vlan 2Switch(Config-vlan)#Ip Address 192.168.2.1 255.255.255.0Switch(Config-vlan)#No ShutSwitch(Config-vlan)#Int Vlan 3Switch(Config-vlan)#Ip Address 192.168.3.1 255.255.255.0Switch(Config-vlan)#No ShutSwitch(Config-vlan)#Int Vlan 4Switch(Config-vlan)#Ip Address 192.168.4.1 255.255.255.0Switch(Config-vlan)#No ShutSwitch(Config-vlan)#Exit/*注意：由于此时没有将端口分配置到VLAN2，3，4，所以各VLAN会DOWN掉，待将端口分配到各VLAN后，VLAN会起来*/第四步：设置端口全局参数Switch(Config)#Interface Range Fa 0/1 - 24Switch(Config-if-range)#Switchport Mode AccessSwitch(Config-if-range)#Spanning-tree Portfast第五步：将端口添加到VLAN2，3，4中/*将端口1-8添加到VLAN 2*/Switch(Config)#Interface Range Fa 0/1 - 8Switch(Config-if-range)#Switchport Access Vlan 2/*将端口9-16添加到VLAN 3*/Switch(Config)#Interface Range Fa 0/9 - 16Switch(Config-if-range)#Switchport Access Vlan 3/*将端口17-24添加到VLAN 4*/Switch(Config)#Interface Range Fa 0/17 - 24Switch(Config-if-range)#Switchport Access Vlan 4Switch(Config-if-range)#Exit/*经过这一步后，各VLAN会起来*/第六步：在VLAN3和4中设定DHCP服务器地址/*VLAN 2中不须指定DHCP服务器地址*/Switch(Config)#Int Vlan 3Switch(Config-vlan)#Ip Helper-address 192.168.2.10Switch(Config)#Int Vlan 4Switch(Config-vlan)#Ip Helper-address 192.168.2.10第七步:启用路由/*路由启用后,各VLAN间主机可互相访问,若需进一步控制访问权限,则需应用到访问控制列表*/Switch(Config)#Ip Routing第八步：结束并保存配置Switch(Config-vlan)#EndSwitch#Copy Run Start。

交换机DHCP中继功能的配置实验、交换机dhcp服务器的配置一、实验目的1、介绍dhcp原理；2、熟练掌握交换机作为dhcp服务器的配置方法；3、了解该功能的广泛应用。

二、应用环境大型网络一般都采用dhcp协议作为地址分配的方法，需要为网络购置多台dhcp服务器放置在网络的不同位置。

为减轻网络管理员和用户的配置负担，我们可以将支持dhcp 的交换机配置成dhcp服务器。

三、实验设备1、dcrs-5650交换机1台（softwareversionisdcrs-5650-28_5.2.1.0）2、pc机1-3台3、console线1根4、直通网线若干四、实验流形pc1vlan10五、实验要求pc2vlan10pc3vlan20为处于不同vlan的pc机设置dhcp服务器。

在交换机上分割两个基于端口的vlan：vlan10，vlan20。

vlan1024ip192.168.10.1/端口成员1~82024布局两个地址池：poola（network192.168.10.0/24）设备缺省网关dns服务器leaseip地址192.168.10.1192.168.1.18小时192.168.20.1/9~16poolb(network192.168.20.0/24)设备缺省网关dns服务器leaseip地址192.168.20.1192.168.1.11小时其中在vlan10处，因为工作的需要，特地将一台mac地址为00-a0-d1-d1-07-ff的机器分配固定的ip地址192.168.10.88。

六、实验步骤第一步：交换机全部恢复出厂设置，创建vlan100和vlan200。

switch(config)#switch(config)#vlan10switch(config-vlan10)#switchportinterfaceethernet0/0/1-8！给vlan10重新加入端口1-8settheportethernet0/0/1accessvlan100successfullysettheportethernet0/0/2accessv lan100successfullysettheportethernet0/0/3accessvlan100successfullysettheportet hernet0/0/4accessvlan100successfullysettheportethernet0/0/5accessvlan100succes sfullysettheportethernet0/0/6accessvlan100successfullysettheportethernet0/0/7a ccessvlan100successfullysettheportethernet0/0/8accessvlan100successfullyswitch (config-vlan10)#exitswitch(config)#vlan20switch(config-vlan20)#switchportinterfaceethernet0/0/9-16！给vlan20重新加入端口9-16settheportethernet0/0/9accessvlan200successfullysettheportethernet0/0/10access vlan200successfullysettheportethernet0/0/11accessvlan200successfullysettheport ethernet0/0/12accessvlan200successfullysettheportethernet0/0/13accessvlan200su ccessfullysettheportethernet0/0/14accessvlan200successfullysettheportethernet0 /0/15accessvlan200successfullysettheportethernet0/0/16accessvlan200successfull yswitch(config-vlan20)#exitswitch(config)#第二步：给交换机设置ip地址。

H3C交换机配置DHCP配置DHCP, 交换机1，交换机作DHCP Server『配置环境参数』1. PC1、PC2的网卡均采用动态获取IP地址的方式2. PC1连接到交换机的以太网端口0/1，属于VLAN10；PC2连接到交换机的以太网端口0/2，属于VLAN203. 三层交换机SwitchA的VLAN接口10地址为10.1.1.1/24，VLAN接口20地址为10.1.2.1/24『组网需求』1. PC1可以动态获取10.1.1.0/24网段地址，并且网关地址为10.1.1.1；PC2可以动态获取10.1.2.0/24网段地址，并且网关地址为10.1.2.1『DHCP Server配置流程流程』可以完成对直接连接到三层交换机的PC机分配IP地址，也可以对通过DHCP中继设备连接到三层交换机的PC机分配IP地址。

分配地址的方式可以采用接口方式，或者全局地址池方式。

【SwitchA采用接口方式分配地址相关配置】1. 创建（进入）VLAN10[SwitchA]vlan 102. 将E0/1加入到VLAN10[SwitchA-vlan10]port Ethernet 0/13. 创建（进入）VLAN接口10[SwitchA]interface Vlan-interface 104. 为VLAN接口10配置IP地址[SwitchA-Vlan-interface10]ip address 10.1.1.1 255.255.255.05. 在VLAN接口10上选择接口方式分配IP地址[SwitchA-Vlan-interface10]dhcp select interface6. 禁止将PC机的网关地址分配给用户[SwitchA]dhcp server forbidden-ip 10.1.1.1【SwitchA采用全局地址池方式分配地址相关配置】1. 创建（进入）VLAN10[SwitchA]vlan 102. 将E0/1加入到VLAN10[SwitchA-vlan10]port Ethernet 0/13. 创建（进入）VLAN接口10[SwitchA]interface Vlan-interface 104. 为VLAN接口10配置IP地址[SwitchA-Vlan-interface10]ip address 10.1.1.1 255.255.255.05. 在VLAN接口10上选择全局地址池方式分配IP地址[SwitchA-Vlan-interface10]dhcp select global6. 创建全局地址池，并命名为”vlan10”[SwitchA]dhcp server ip-pool vlan107. 配置vlan10地址池给用户分配的地址范围以及用户的网关地址[SwitchA-dhcp-vlan10]network 10.1.1.0 mask 255.255.255.0[SwitchA-dhcp-vlan10]gateway-list 10.1.1.18. 禁止将PC机的网关地址分配给用户[SwitchA]dhcp server forbidden-ip 10.1.1.1【补充说明】以上配置以VLAN10的为例，VLAN20的配置参照VLAN10的配置即可。

要求描述：1、在SW1上创建vlan10和vlan20，并将端口F0/3划分到vlan10，将端口F0/1划分到vlan 202、在SW1和R2上配置路由，是网络互通3、在R1上配置DHCP，在SW1上配置DHCP中继，使PC机能够自动获取到ip地址和默认网关地址4、在PC机上能够ping通R1和LO 0（即lookback接口）图解：1、在R2上F0/0上配置ip为192.168.0.2 LO0接口上配置192.168.1.1，配置完毕后配置默认路由，这样可以访问其他网段2、在三层交换机F0/2接口上开启路由功能，配地址并配置默认路由到达192.168.1.0的网段3、在路由器R1上配置地址和默认路由，这样可以达到其他的网段进行分配地址，配置DHCP 相关服务注意:本实例中所有配置命令均为简写，另外在模拟器中我们将用路由器模拟PC，只是将路由器的路由功能关闭即可步骤：我们首先来配置R2路由器router>enrouter#config terrouter(config)#no ip domain-loorouter(config)#line console 0router(config-line)#no exec-timeoutrouter(config-line)#logging synrouter(config-line)#exitrouter(config)#interface f0/0router(config-if)#ip add 192.168.0.2 25.255.255.0router(config-if)#no shut（开启接口）router(config-if)#interface lo 0router(config-if)#ip add 192.168.1.1 255.255.255.0router(config-if)#no shut（开启接口）router(config-if)#exitrouter(config)#ip route 0.0.0.0 0.0.0.0 192.168.0.1（默认路由，表示可以到达不同的网段）好了R2上面的路由器一斤配置完毕了，现在来开始配置三层交换机SW1>enSW1#config terSW1(config)#ip routingSW1(config)#no ip domain-looSW1(config)#line console 0SW1(config-line)#no exec-timeoutSW1(config-line)#logging synSW1(config-line)#exitSW1(config)#interface f0/2SW1(config-if)#no swtchportSW1(config-if)#ip add 192.168.0.1 255.255.255.0SW1(config-if)#no shutSW1(config)#ip route 0.0.0.0 0.0.0.0 192.168.0.2SW1(config-if)#endSW1#vlan data （创建vlan 10和vlan 20）SW1(vlan)#vlan 10SW1(vlan)#vlan 20SW1(vlan)#endSW1#config tSW1(config)#interface f0/1SW1(config-if)#swichport access vlan 20（将接口F0/1加入vlan 10）SW1(config)#interface f0/3SW1(config-if)#switchport access vlan 10（将接口F0/3加入vlan 10）SW1(config)#interface vlan 10SW1(config)#ip add 192.168.10.1 255.255.255.0（vlan 10的地址）SW1(config)#ip helper-add 192.168.20.1（配置中继，地址为DHCP服务器地址）SW1(config)#no shut（开启接口）SW1(config)#interface vlan 20SW1(config)#ip add 192.168.20.2 255.255.255.0（vlan 20的地址）SW1(config)#ip helper-add 192.168.20.1（配置中继，即DHCP服务器地址，也就是R1上面的地址）SW1(config)#no shut（开启接口）现在三层交换机配置完毕，现在开始配置路由器R1，即DHCP服务器router>enrouter#config terrouter(config)#no ip domain-loorouter(config)#line console 0router(config-line)#no exec-timeoutrouter(config-line)#logging synrouter(config-line)#exitrouter(config)#interface f0/0router(config-if)#ip add 192.168.20.1 255.255.255.0router(config-if)#no shutrouter(config-if)#exitrouter(config)#ip dhcp pool vlan10（给地址池命名为VLAN10，此处命名是可以随意的）router(dhcp-config)#network 192.168.10.0 255.255.255.0（给vlan 10要分配的网段）router(dhcp-config)#default-router 192.168.10.1（默认网关，为vlan 10 的地址）router(dhcp-config)#dns-server 202.103.46.148（要分配的DNS服务器地址）router(dhcp-config)#lease 2router(config)#ip dhcp excluded-address 192.168.10.1（预留的IP地址，即vlan 10的静态地址，表示不分配出去）router(config)#ip route 0.0.0.0 0.0.0.0 192.168.20.2（默认路由，表示可以到达不同的网段）前面我刚讲过我们是在模拟器中我们将用路由器模拟PC，所以我们还要对此PC进行相关配置，不过真机情况下就不需要对此PC做任何配置router>enrouter#config terrouter(config)#no ip domain-loorouter(config)#hostname pcpc(config)#line console 0pc(config-line)#no exec-timeoutpc(config-line)#logging synpc(config-line)#exitpc(config)#interface f0/0pc(config-if)#no shut （开启接口）pc(config)#no ip routing(表示关闭路由功能)pc(config)#ip add dhcp (表示从DHCP上获得地址）。

dhcp配置多个vlan(dhcp中继代理) DHCP配置多个VLAN（DHCP中继代理）在网络环境中，VLAN（Virtual Local Area Network）是一种将局域网虚拟化的技术，可以将物理网络划分为多个逻辑子网，提供更好的管理和安全控制。

当我们需要在不同的VLAN上提供DHCP（Dynamic Host Configuration Protocol）服务时，可以通过DHCP中继代理来实现。

DHCP中继代理是一种网络设备或服务，它可以将来自一个VLAN的DHCP请求转发到另一个VLAN上的DHCP服务器。

这种方式可以实现在分散的网络环境中，使用一个集中的DHCP服务器为不同的VLAN提供IP地址分配和配置信息。

下面将介绍如何配置多个VLAN的DHCP中继代理。

1. 确定网络设备支持首先，需要确认你的网络设备是否支持DHCP中继代理功能。

常见的网络设备如路由器、交换机等一般都支持该功能，但具体操作方式可能有所不同。

请查阅设备的用户手册或联系厂商以获取相关信息。

2. 配置VLAN在开始配置DHCP中继代理之前，需要先在网络设备上配置VLAN。

这通常涉及到创建VLAN接口、分配VLAN ID以及与物理接口的关联等操作。

具体操作步骤可以参考设备的用户手册。

3. 配置DHCP中继代理一旦VLAN配置完成，就可以开始配置DHCP中继代理。

以下是一个示例配置：a. 进入设备的配置界面，找到与DHCP相关的设置选项。

b. 设置DHCP中继代理的IP地址。

这通常是你所创建的VLAN接口的IP地址。

c. 指定DHCP服务器的IP地址。

这是将转发DHCP请求的目标地址。

d. 配置其他相关参数，如DHCP超时时间、租约期限等。

这些参数可以根据实际需求进行调整。

4. 测试与验证完成DHCP中继代理的配置后，可以进行测试以验证是否正常工作。

a. 在一个客户端设备上连接到某个VLAN，并请求获取IP地址。

b. 在DHCP服务器上查看是否收到了来自DHCP中继代理的请求，并成功为客户端分配了IP地址。

华为交换机配置DHCP中继
很多情况下我们需要在三层交换机上配置一下DHCP中继服务；
用以为下面的客户机提供DHCP中继服务；
就是说三层交换机上可以为DHCP端口转发数据到指定的DHCP服务器上；而不会因为是跨VLAN就导致客户机获取不到DHCP分配的IP地址；
方法/步骤
请先确保你的电脑和华为交换机连接成功
进入管理视图
<Quidway> system-view
接着dhcp enable 开启交换机的DHCP服务
接着进入虚拟vlan 视图
[Quidway]interface Vlanif 100
配置一个IP地址
[Quidway-Vlanif100] ip address 192.168.104.253 255.255.255.0
然后开始dhcp中继功能
[Quidway-Vlanif100]dhcp select relay
配置DHCP服务器IP地址
[Quidway-Vlanif100]ip relay address 10.10.100.171
到此华为交换机的DHCP中继功能就配置完成了
记得要save保存配置。

H3C交换机DHCP中继的实现配置DHCP服务器DHCP〔Dynamic Hoat Configure Protocol〕动态主机配置协议简称DHCP的作用是对客户机动态分配：IP地址；子网掩码；默认网关；DNS。

作用:减小管理员的工作量；减小输入错误的可能；防止IP冲突；当网络更改IP地址段时，不需要重新配置每台电脑的IP；电脑移动不必重新配置；提高了IP地址的利用率DHCP服务器和客户机的工作原理:客户机向DHCP申请IP的步骤分为4个环节:1.客户机向DHCP请求IP地址(DHCPCISCOVER)2.服务器响应(DHCPOFFER)3.客户机选择IP地址(DHCPREQUEST)4.服务器确定租约(DHCPPACK)接下来我们再来了解IP租约更新:客户机从DHCP申请的IP地址是有租约限制的,默认是8天到期,到期后要续租的,那么这两者之间如何进行IP的续租工作呢?1.当DHCP客户机租期达50％时,重新更新租约，客户机发送DHCPRequest包2.如果当DHCP客户机租期达50％时,没有联系上DHCP时,那么要等到当租约到达87.5%时,进入重新申请状态，客户机发送DHCPDiscover包3.如果当租约到达87.5%时,还没有联系上DHCP,那么就会到期满后重新进行DHCP的申请过程.4.客户端也可以使用ipconfig /release命令,客户机的TCP/IP通信联络停止,IP地址:.0子网掩码:0.0.0.0.服务器可以将释放的IP分配给其他客户机.然后使用ipconfig /renew命令向DHCP服务器发送DHCPRequest包,如果DHCP 服务器没有响应，客户机将继续使用当前的配置.那么我们现在就开始配置DHCP服务器:安装DHCP服务安装的时候要注意需要光盘，不然就得自己到网上下载一个DHCP包授权DHCP服务器:授权〔AD中才有〕是一种安全的预防措施,防止未经授权的DHCP服务器在网络中运行4.配置作用域:a)作用域是一段IP地址的范围b)作用域必须在租给客户机IP地址之前创建c)每个DHCP服务器中至少应有一个作用域，为一个网段分配IP地址d)为多个网段分配IP地址，就需要创建多个作用域创建作用域:输入作用域名称:配置DHCP分配的IP的网段:输入DHCP排除分配的IP地址(可选): 租约时间:是否要配置该作用域,选择"否",以后再去配置:之后要激活作用域:激活前作用域处于不活动状态,在作用域没有配置完整之前，可以防止客户机申请到不完整地TCP/IP信息.激活后，作用域前面的红色向下的箭头消失地址池、保留这两项是用来保留一些IP，为一些重要单位用，这样可以保证这些单位的IP，不会和其他一样容易出问题〔当用户过多时会出现分不到IP现象〕。

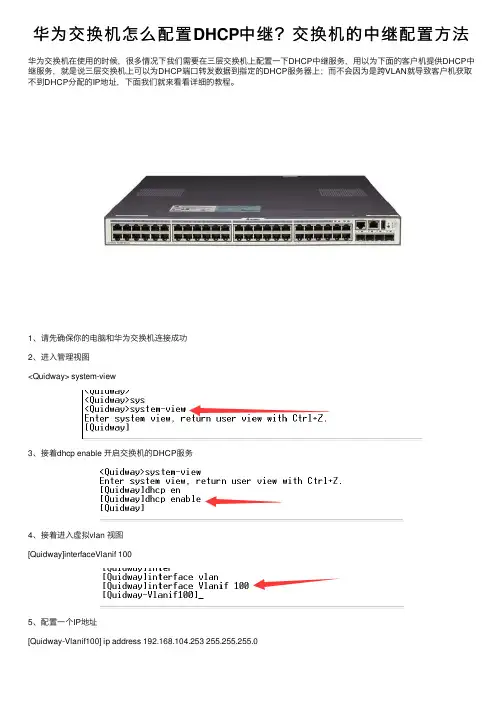

华为交换机怎么配置DHCP中继？交换机的中继配置⽅法
华为交换机在使⽤的时候，很多情况下我们需要在三层交换机上配置⼀下DHCP中继服务，⽤以为下⾯的客户机提供DHCP中继服务，就是说三层交换机上可以为DHCP端⼝转发数据到指定的DHCP服务器上；⽽不会因为是跨VLAN就导致客户机获取不到DHCP分配的IP地址，下⾯我们就来看看详细的教程。

1、请先确保你的电脑和华为交换机连接成功
2、进⼊管理视图
<Quidway> system-view
3、接着dhcp enable 开启交换机的DHCP服务
4、接着进⼊虚拟vlan 视图
[Quidway]interfaceVlanif 100
5、配置⼀个IP地址
[Quidway-Vlanif100] ip address 192.168.104.253 255.255.255.0
6、然后开始dhcp中继功能
[Quidway-Vlanif100]dhcpselect relay
7、配置DHCP服务器IP地址
[Quidway-Vlanif100]iprelay address 10.10.100.171
8、到此华为交换机的DHCP中继功能就配置完成了记得要save保存配置以上就是交换机的中继配置⽅法，希望⼤家喜欢，请继续关注。

如图所示，需求如下：1、所有交换机互联端口均为trunk口，并允许所有VLAN通过2、客户端需要从dhcp服务器获取地址，但网关不在dhcp服务器上，网关在右侧交换机，dhcp服务器交换机只有一个管理地址110.189.70.113、模拟客户端交换机启用SVI接口VLAN 110，并且配置地址时允许自动获取DHCP服务器配置：interface Vlan-interface70ip address 10.189.70.11 255.255.255.0#dhcp enablevlan 70vlan 110#dhcp server ip-pool vlan110gateway-list 10.189.74.1network 10.189.74.0 mask 255.255.254.0#interface GigabitEthernet1/0/1port link-mode bridgeport link-type trunkport trunk permit vlan allinterface GigabitEthernet1/0/2port link-mode bridgeport link-type trunkport trunk permit vlan all网关中继配置：System-view#dhcp enable#vlan 70#vlan 110#interface Vlan-interface70ip address 10.189.70.1 255.255.255.0 #interface Vlan-interface110ip address 10.189.74.1 255.255.254.0 dhcp select relaydhcp relay server-address 10.189.70.11 #interface GigabitEthernet1/0/1port link-mode bridgeport link-type trunkport trunk permit vlan all客户端配置:System-view##vlan 110#interface Vlan-interface110ip address dhcp-alloc#interface GigabitEthernet1/0/1port link-mode bridgeport link-type trunkport trunk permit vlan all验证配置[SW3]display ip int briefVlan110 up up 10.189.74.2 -- #[SW3]display dhcp client verboseVlan-interface110 DHCP client information:Current state: BOUNDAllocated IP: 10.189.74.2 255.255.254.0Allocated lease: 86400 seconds, T1: 40460 seconds, T2: 75600 seconds Lease from Aug 17 09:44:08 2022 to Aug 18 09:44:08 2022 DHCP server: 10.189.70.11Transaction ID: 0x10261807Default router: 10.189.74.1Client ID type: ascii(type value=00)Client ID value: 60dd.c839.0302-Vlan110Client ID (with type) hex: 0036-3064-642e-6338-3339-2e30-3330-322d-566c-616e-3131-30T1 will timeout in 0 days 10 hours 47 minutes 56 seconds。

DHCP中继一、实验设备两个路由器，两台交换机和4台电脑，三台服务器。

二、实验要求所谓DHCP中继，即是跨网段为主机分配IP地址等配置，DHCP Server与DHCP Client处于不同的网段，这时就需要DHCP Relay。

实验环境说明：由于模拟的服务器只能提供一个地址池，因此我使用两个DHCP服务器，分别创建DHCP地址池：192.168.3.0/24（服务器IP：192.168.1.2）及192.168.4.0/24（服务器IP：192.168.1.4）。

PC0和PC1由192.168.1.2服务器分配地址；PC2和PC3由192.168.1.4分配地址。

另外配置了一个DNS服务器192.168.1.3。

以上是DHCP服务器server0的配置，其中default Gateway是192.168.3.1表示要让客户机获得的网关地址，这里不是server0自己的网关，所以千万不要写192.168.1.1。

start ipaddress：192.168.3.2，写192.168.3.0也对，主要是3.1已经分配给接口了。

Maximum number of users：10，这边默认是0，0表示一个都不分配，这边有2台电脑，随便填个大于1的整数就可以了。

修改好之后一点不要忘记点击“SAVE”，如果原来没有就点击“ADD”。

DHCP server2的配置类似，这里省略。

DNS服务器的配置如下，添加A记录，name的名字格式如图，要有后缀，如.com。

图三DNS服务器三、实验步骤１、Router1的配置Router(config)#int f0/0Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#no shutRouter(config-if)#int s0/0/1Router(config-if)#ip add 192.168.2.1 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#route eigrp 10Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.2.0２、Router0的配置Router(config)#int f0/1Router(config-if)#ip add 192.168.3.1 255.255.255.0Router(config-if)#ip helper-address 192.168.1.2＼＼配置DHCP中继代理，DHCP服务器是192.168.1.2 Router(config-if)#no shutRouter(config-if)#int f0/0Router(config-if)#ip add 192.168.4.1 255.255.255.0Router(config-if)#ip helper-address 192.168.1.4＼＼配置DHCP中继代理，DHCP服务器是192.168.1.4Router(config-if)#no shutRouter(config-if)#int s0/0/0Router(config-if)#ip add 192.168.2.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutRouter(config-if)#exitRouter(config)#router eigrp 10Router(config-router)#network 192.168.3.0Router(config-router)#network 192.168.4.0Router(config-router)#network 192.168.2.0３、DHCP Client测试下图是PC0动态获取IP地址。

实训名称：DHCP中继的配置一、实训原理1、802.1q协议,DHCP,DHCP中继二、实训目的1、单臂路由的基本配置2、掌握DHCP的基本配置3、掌握DHCP中继的基本配置三、实训内容通过路由器的子接口完成不同vlan间子通信。

通过DHCP让客户机能够获取到IP地址DHCP服务器配置在另外的路由器上面要排除所有网络的网关地址，同时也排除vlan2的192.168.2.1这个IP地址DNS服务器统一设置为8.8.8.8四、实训步骤：1、配交换机2、配置路由器R13、配置路由器R2拓扑图具体步骤：交换机EnConfVlan 2Name jsbExitVlan 3Name xsbExitInt f0/2switchport mode accessswitchport access vlan 2int f0/3switchport mode accessswitchport access vlan 3int f0/1switchport mode trunk配置路由器R1EnConfInt f0/0No shutExitInt f0/0.2 //进入路由器的子接口f0/0.2 encapsulation dot1Q 2 //给子接口封装802.1q协议并对接vlan 2Ip add 192.168.2.254 255.255.255.0Ip helper-address 192.168.4.2ExitInt f0/0.3encapsulation dot1Q 3 //给子接口封装802.1q协议并对接vlan 3 Ip add 192.168.3.254 255.255.255.0Ip helper-address 192.168.4.2Int f0/1Ip add 192.168.4.1 255.255.255.0No shut配置路由器R2EnConfInt f0/1No shutIp add 192.168.4.2 255.255.255.0ExitIp route 192.168.2.0 255.255.255.0 192.168.4.1Ip route 192.168.3.0 255.255.255.0 192.168.4.1ip dhcp pool vlan2network 192.168.2.0 255.255.255.0default-route 192.168.2.254dns-server 8.8.8.8exitip dhcp pool vlan3network 192.168.3.0 255.255.255.0default-route 192.168.3.254dns-server 8.8.8.8exitip dhcp excluded-address 192.168.2.1ip dhcp excluded-address 192.168.2.254 ip dhcp excluded-address 192.168.3.254五、实训结果PC0自动获取IP地址PC1自动获取IP 地址。

H3C交换机设置DHCP中继，配合Linux 服务器为多VLAN提供DHCP地址分配服务最近在单位用Linux做了一台DHCP服务器，使用H3C S7506R交换机做中继，为两个VLAN提供DHCP服务，经过两个月的测试效果很好。

在这里把服务器和交换机的设置方法写出来供有相似需求的朋友参考。

首先贴一下网络拓扑：一DHCP服务器设置步骤如下：1)安装好Linux操作系统，我用的发行版本是CentOS 5.2。

2)设置服务器的网络参数如下IP地址:192.168.6.7子网掩码:255.255.255.0网关:192.168.6.254DNS:192.168.6.103)安装DHCP服务CentOS和Red Hat Enterprise Linux等系统默认并不安装DHCP服务。

可以使用这个命令来检查系统是否已经安装DHCP服务：rpm –q dhcp如果返回提示“package dhcp is not installed”，说明没有安装DHCP服务。

把CentOS安装DVD光盘放入光驱，执行以下命令：cd /media/CentOS_5.2_Final/CentOSrpm –ivh dhcp-3.0.5-13.el5.i386.rpm系统会安装进度，安装成功后再次执行“rpm –q dhcp”命令，系统会返回消息“dhcp-3.0.5-13.el5”，说明DHCP服务已正确安装。

4)把配置文件模板复制为dhcpd.confDHCP服务的配置要靠编辑/etc/dhcpd.conf来进行。

DHCP服务程序默认没有建立dhcpd.conf配置文件，但自带配置模板，只要稍加修改就可以使用。

执行“cp /usr/share/doc/dhcp-3.0.5/dhcpd.conf.sample /etc/dhcpd.conf”命令，可以把系统自带的配置文件模板复制到/etc目录并重命名为dhcpd.conf。

5)用“vi /etc/dhcpd.conf”命令编辑配置文件内容如下：#cat /etc/dhcpd.confddns-update-style interim;ignore client-updates;default-lease-time 86400;max-lease-time 86400;subnet 192.168.6.0 netmask 255.255.255.0 {range 192.168.6.1 192.168.6.253;option routers 192.168.6.254;option subnet-mask 255.255.255.0;option domain-name-servers 192.168.6.10,10.20.6.10;option netbios-name-servers 192.168.6.10,10.20.6.10;option time-offset -18000;default-lease-time 86400;max-lease-time 86400;}subnet 192.168.25.0 netmask 255.255.255.0 {range 192.168.25.1 192.168.25.253;option routers 192.168.25.254;option subnet-mask 255.255.255.0;option domain-name-servers 192.168.6.10,10.20.6.10;option netbios-name-servers 192.168.6.10,10.20.6.10;option time-offset -18000;default-lease-time 86400;max-lease-time 86400;}subnet 192.168.30.0 netmask 255.255.255.0 {range 192.168.30.1 192.168.30.253;option routers 192.168.30.254;option subnet-mask 255.255.255.0;option domain-name-servers 192.168.6.10,10.20.6.10;option netbios-name-servers 192.168.6.10,10.20.6.10;option time-offset -18000;default-lease-time 86400;max-lease-time 86400;}6)创建一个空的DHCP客户租约数据库文件。
