dhcp中继原理及配置

交换机DHCP 中继功能的配置一、 环境当DHCP 客户机和DHCP 服务器不在同一个网段时，由DHCP 中继传递DHCP 报文。

增加DHCP 中继功能的好处是不必为每个网段都设置DHCP 服务器，同一个DHCP 服务器可以为很多个子网的客户机提供网络配置参数，即节约了成本又方便了管理。

这就是DHCP 中继的功能。

二、 拓扑switchA switchB Vlan10DHCP ServerVlan100PC2PC1 三、 实训要求在交换机A交换机A 的端口24连接一台DHCP 服务器，服务器的地址为10.1.157.1/24；交换机A 的端口1连接交换机B 的24口； 交换机B 恢复出场设备，不作任何配置，当成HUB 来用。

DHCP 服务器的地址池中的地址范围为：192.168.1.10/24-192.168.1.100/24.四、 实训步骤第一步：交换机全部恢复出厂设置，创建vlan10和vlan100。

switch(Config)#switch(Config)#vlan 10switch(Config-Vlan10)#switchport interface Ethernet 0/0/1switch(Config-Vlan10)#exitswitch(Config)#vlan 100switch(Config-Vlan100)#switchport interface Ethernet 0/0/24switch(Config-Vlan100)#exit第二步：给交换机设置IP地址。

switch(Config)#interface vlan 10switch(Config-If-Vlan10)#ip address 192.168.1.1 255.255.255.0 switch(Config-If-Vlan10)#no shutdownswitch(Config)#interface vlan 100switch(Config-If-Vlan100)#ip address 10.1.157.100 255.255.255.0 switch(Config-If-Vlan100)#no shutdown第三步：配置DHCP中继switch(Config)#service dhcpswitch(Config)#ip forward-protocol udp bootpsswitch(Config)#interface vlan 10switch(Config-If-Vlan10)#ip helper-address 10.1.157.1switch(Config-If-Vlan10)#exitswitch(Config)#第四步：验证实训。

DHCP中继代理的工作原理
DHCP中继代理是一种网络设备，它能够将DHCP请求从子网转发到父网，并在整个过程中处理相关的网络地址转换和分配。

以下是DHCP中继代理的工作原理：
1. 接收DHCP请求
DHCP中继代理首先会在子网中接收DHCP请求。

这些请求通常来自于需要动态获取IP地址的客户端设备。

DHCP中继代理在接收到这些请求后，会将这些请求转发到父网中的DHCP服务器。

2. 目标地址转换
在将DHCP请求转发到父网之前，DHCP中继代理会对这些请求进行目标地址转换。

也就是说，它将子网中的IP地址转换为父网中的IP地址。

这个过程是通过配置中继代理的路由表实现的，让中继代理知道如何将子网的IP地址映射到父网的IP地址。

3. IP地址分配
当DHCP中继代理将DHCP请求转发到父网的DHCP服务器后，
DHCP服务器会响应这些请求，并为客户端设备分配IP地址。

DHCP 中继代理会将这些分配的IP地址从父网转换回子网，并将这些地址提供给客户端设备使用。

4. 减少管理员工作量
通过DHCP中继代理，管理员可以集中管理IP地址的分配和相关的网络配置。

这意味着管理员可以在一个地方管理所有的DHCP服务，而不需要在每个子网中分别进行配置和管理。

这大大减少了管理员的工作量，提高了管理效率。

总的来说，DHCP中继代理是一种重要的网络设备，它通过接收DHCP请求、进行目标地址转换、IP地址分配等方式，实现了对网络地址的管理和分配，减少了管理员的工作量。

交换机DHCP中继功能的配置实验、交换机dhcp服务器的配置一、实验目的1、介绍dhcp原理；2、熟练掌握交换机作为dhcp服务器的配置方法；3、了解该功能的广泛应用。

二、应用环境大型网络一般都采用dhcp协议作为地址分配的方法，需要为网络购置多台dhcp服务器放置在网络的不同位置。

为减轻网络管理员和用户的配置负担，我们可以将支持dhcp 的交换机配置成dhcp服务器。

三、实验设备1、dcrs-5650交换机1台（softwareversionisdcrs-5650-28_5.2.1.0）2、pc机1-3台3、console线1根4、直通网线若干四、实验流形pc1vlan10五、实验要求pc2vlan10pc3vlan20为处于不同vlan的pc机设置dhcp服务器。

在交换机上分割两个基于端口的vlan：vlan10，vlan20。

vlan1024ip192.168.10.1/端口成员1~82024布局两个地址池：poola（network192.168.10.0/24）设备缺省网关dns服务器leaseip地址192.168.10.1192.168.1.18小时192.168.20.1/9~16poolb(network192.168.20.0/24)设备缺省网关dns服务器leaseip地址192.168.20.1192.168.1.11小时其中在vlan10处，因为工作的需要，特地将一台mac地址为00-a0-d1-d1-07-ff的机器分配固定的ip地址192.168.10.88。

六、实验步骤第一步：交换机全部恢复出厂设置，创建vlan100和vlan200。

switch(config)#switch(config)#vlan10switch(config-vlan10)#switchportinterfaceethernet0/0/1-8！给vlan10重新加入端口1-8settheportethernet0/0/1accessvlan100successfullysettheportethernet0/0/2accessv lan100successfullysettheportethernet0/0/3accessvlan100successfullysettheportet hernet0/0/4accessvlan100successfullysettheportethernet0/0/5accessvlan100succes sfullysettheportethernet0/0/6accessvlan100successfullysettheportethernet0/0/7a ccessvlan100successfullysettheportethernet0/0/8accessvlan100successfullyswitch (config-vlan10)#exitswitch(config)#vlan20switch(config-vlan20)#switchportinterfaceethernet0/0/9-16！给vlan20重新加入端口9-16settheportethernet0/0/9accessvlan200successfullysettheportethernet0/0/10access vlan200successfullysettheportethernet0/0/11accessvlan200successfullysettheport ethernet0/0/12accessvlan200successfullysettheportethernet0/0/13accessvlan200su ccessfullysettheportethernet0/0/14accessvlan200successfullysettheportethernet0 /0/15accessvlan200successfullysettheportethernet0/0/16accessvlan200successfull yswitch(config-vlan20)#exitswitch(config)#第二步：给交换机设置ip地址。

dhcp中继使用场景DHCP中继（DHCP Relay）是一种在不同的IP子网之间传递DHCP消息的技术。

它的应用场景主要出现在需要在多个子网上提供动态IP地址分配的网络环境中。

DHCP（动态主机配置协议）是一种用于局域网中自动分配IP地址的协议。

在一个网络中，通常会有一个用于管理IP地址分配的服务器，称为DHCP服务器。

当设备加入网络或请求新的IP地址时，它们可以向DHCP服务器发送请求，服务器会根据预先定义的地址池，为设备分配一个可用的IP地址。

然而，在大型企业网络或跨子网的网络环境中，所有设备都必须能够访问到DHCP服务器，以便获取IP地址，这可能会带来一些问题。

这就是DHCP中继的用武之地。

下面我们将看到一些常见的DHCP中继使用场景。

1. 理解DHCP中继的基本概念在开始讨论DHCP中继的使用场景之前，我们先来了解一下DHCP中继的基本概念。

DHCP中继通过将DHCP数据包从一个子网传递到另一个子网，使得子网中的设备能够访问在另一个子网上运行的DHCP服务器。

DHCP中继的实现是通过在网络中的路由器或交换机上配置相应的DHCP中继代理（DHCP Relay Agent）来实现的。

DHCP中继代理将接收到的DHCP请求数据包转发给预定义的DHCP服务器，并将响应数据包转发给请求设备。

2. 功能划分的网络环境在大型企业网络中，不同部门或功能区域的设备通常是划分到不同的子网中。

例如，一个公司的总部可能有多个部门，每个部门有自己的子网。

此时，如果每个子网都需要一个独立的DHCP服务器来分配IP地址，会导致资源浪费和管理复杂性。

通过配置DHCP中继代理，所有子网上的设备都可以通过一个DHCP服务器来获取IP地址。

只需要在每个子网上配置DHCP中继代理，它们会将DHCP请求转发给统一的DHCP服务器，并将分配的IP地址返回给请求设备。

这样，可以实现IP地址资源的共享，并简化了管理和维护工作。

3. 跨区域或跨地域网络环境在大型网络中，可能会存在分布在不同地理位置的子网。

dhcp中继的工作原理DHCP中继的工作原理DHCP（动态主机配置协议）中继是一种网络设备，用于将DHCP 消息从一个子网传递到另一个子网，以实现跨子网的主机配置。

DHCP中继在大型网络中起到关键作用，它可以简化网络管理，并提供更高效的IP地址分配。

DHCP中继的工作原理可以概括为以下几个步骤：1. DHCP客户端发出请求在一个子网中，当一个DHCP客户端启动时，它会广播一个DHCP 请求消息，以请求IP地址和其他网络配置信息。

这个广播消息会被子网内的所有DHCP中继代理收到。

2. DHCP中继代理接收请求DHCP中继代理是位于不同子网之间的网络设备。

当DHCP中继代理收到DHCP请求消息后，它会将请求消息转发到另一个子网上的DHCP服务器。

这个转发过程是通过将DHCP请求消息封装在一个新的DHCP消息中，并设置新的目标地址来实现的。

3. DHCP服务器响应请求DHCP服务器接收到转发的DHCP请求消息后，会根据请求消息中的客户端标识符等信息，为客户端分配一个可用的IP地址，并生成一个DHCP响应消息。

这个响应消息会通过DHCP中继代理转发回原始子网。

4. DHCP中继代理转发响应DHCP中继代理收到DHCP响应消息后，会将响应消息转发给原始子网中的DHCP客户端。

转发过程与请求消息的转发过程类似，将响应消息封装在一个新的DHCP消息中，并设置新的目标地址。

通过以上步骤，DHCP中继实现了在不同子网之间传递DHCP请求和响应消息的功能。

这样，即使DHCP服务器和DHCP客户端不在同一个子网上，也能够正常进行IP地址的动态分配和配置。

值得注意的是，DHCP中继代理需要正确地配置和管理，以确保DHCP消息能够正确地转发和到达目标。

在配置DHCP中继代理时，需要指定DHCP服务器的地址和子网之间的接口。

此外，还需要注意网络的拓扑结构和路由设置，以确保DHCP消息能够正确地在子网之间传递。

总结起来，DHCP中继的工作原理是通过将DHCP请求和响应消息从一个子网转发到另一个子网，实现跨子网的主机配置。

dhcp 中继原理-回复DHCP中继原理DHCP（动态主机配置协议）中继是一种网络设备间协作的机制，它有助于将DHCP消息从一个网络段传递到另一个网络段，以便为客户端设备提供有效的IP地址分配。

在本文中，我们将逐步讨论DHCP中继的原理以及如何在网络中实现它。

第一步：DHCP基础知识在深入探讨DHCP中继原理之前，我们需要了解一些关于DHCP的基础知识。

DHCP是一种自动分配IP地址的协议，它使得网络设备可以动态地获取和更新IP地址、子网掩码、网关以及其他网络配置信息。

DHCP 服务器负责管理和分配IP地址，并将这些信息发送给客户端设备。

第二步：DHCP报文传递在传统的局域网中，DHCP服务器和客户端设备通常位于同一个广播域内。

在这种情况下，DHCP服务器可以通过向局域网广播特定的DHCP消息来向客户端提供IP地址。

然而，当网络规模增长，或者当不同网络段之间需要通信时，就需要使用DHCP中继。

第三步：DHCP中继的作用DHCP中继的主要作用是将DHCP相关的广播消息从一个网络段转发到另一个网络段。

这个过程涉及到一个DHCP中继代理（通常是路由器或交换机）来接收和转发DHCP广播消息。

代理会将接收到的DHCP请求包装在Unicast封装中，然后将其转发到已经配置的DHCP服务器。

第四步：DHCP中继的配置为了配置DHCP中继，我们需要在代理设备上进行一些配置。

以下是一些常见的配置步骤：1. 确定要配置DHCP中继的接口：选择将要转发DHCP请求的接口。

这通常是相邻网络段的接口。

2. 配置接口：为选定的接口配置IP地址和子网掩码。

这个地址将作为中继代理的虚拟地址。

3. 启用DHCP中继功能：将中继代理设备上的DHCP中继功能打开。

4. 配置DHCP服务器地址：在中继代理设备上配置DHCP服务器的IP地址。

这将用于将接收到的DHCP请求转发到正确的服务器。

5. 配置中继广播模式：选择将DHCP请求封装在Unicast还是Broadcast 消息中转发。

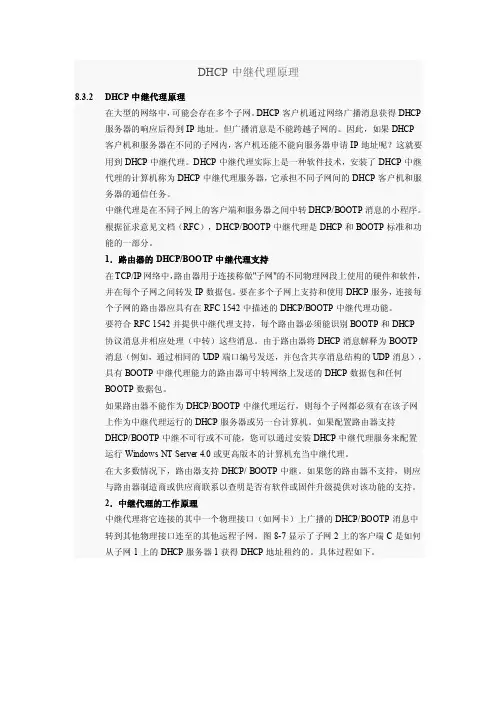

DHCP中继代理原理8.3.2DHCP中继代理原理在大型的网络中，可能会存在多个子网。

DHCP客户机通过网络广播消息获得DHCP服务器的响应后得到IP地址。

但广播消息是不能跨越子网的。

因此，如果DHCP客户机和服务器在不同的子网内，客户机还能不能向服务器申请IP地址呢？这就要用到DHCP中继代理。

DHCP中继代理实际上是一种软件技术，安装了DHCP中继代理的计算机称为DHCP中继代理服务器，它承担不同子网间的DHCP客户机和服务器的通信任务。

中继代理是在不同子网上的客户端和服务器之间中转DHCP/BOOTP消息的小程序。

根据征求意见文档（RFC），DHCP/BOOTP中继代理是DHCP和BOOTP标准和功能的一部分。

1．路由器的DHCP/BOOTP中继代理支持在TCP/IP网络中，路由器用于连接称做"子网"的不同物理网段上使用的硬件和软件，并在每个子网之间转发IP数据包。

要在多个子网上支持和使用DHCP服务，连接每个子网的路由器应具有在RFC 1542中描述的DHCP/BOOTP中继代理功能。

要符合RFC 1542并提供中继代理支持，每个路由器必须能识别BOOTP和DHCP协议消息并相应处理（中转）这些消息。

由于路由器将DHCP消息解释为BOOTP消息（例如，通过相同的UDP端口编号发送，并包含共享消息结构的UDP消息），具有BOOTP中继代理能力的路由器可中转网络上发送的DHCP数据包和任何BOOTP数据包。

如果路由器不能作为DHCP/BOOTP中继代理运行，则每个子网都必须有在该子网上作为中继代理运行的DHCP服务器或另一台计算机。

如果配置路由器支持DHCP/BOOTP中继不可行或不可能，您可以通过安装DHCP中继代理服务来配置运行Windows NT Server 4.0或更高版本的计算机充当中继代理。

在大多数情况下，路由器支持DHCP/ BOOTP中继。

如果您的路由器不支持，则应与路由器制造商或供应商联系以查明是否有软件或固件升级提供对该功能的支持。

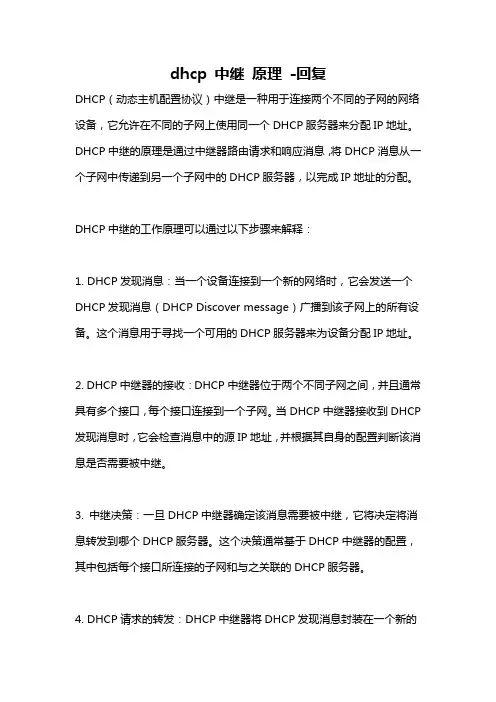

dhcp 中继原理-回复DHCP（动态主机配置协议）中继是一种用于连接两个不同的子网的网络设备，它允许在不同的子网上使用同一个DHCP服务器来分配IP地址。

DHCP中继的原理是通过中继器路由请求和响应消息，将DHCP消息从一个子网中传递到另一个子网中的DHCP服务器，以完成IP地址的分配。

DHCP中继的工作原理可以通过以下步骤来解释：1. DHCP发现消息：当一个设备连接到一个新的网络时，它会发送一个DHCP发现消息（DHCP Discover message）广播到该子网上的所有设备。

这个消息用于寻找一个可用的DHCP服务器来为设备分配IP地址。

2. DHCP中继器的接收：DHCP中继器位于两个不同子网之间，并且通常具有多个接口，每个接口连接到一个子网。

当DHCP中继器接收到DHCP 发现消息时，它会检查消息中的源IP地址，并根据其自身的配置判断该消息是否需要被中继。

3. 中继决策：一旦DHCP中继器确定该消息需要被中继，它将决定将消息转发到哪个DHCP服务器。

这个决策通常基于DHCP中继器的配置，其中包括每个接口所连接的子网和与之关联的DHCP服务器。

4. DHCP请求的转发：DHCP中继器将DHCP发现消息封装在一个新的DHCP请求消息（DHCP Request message）中，并加上中继器的IP地址、MAC地址和接收接口信息。

然后，它将这个新消息转发到所选择的DHCP服务器。

5. DHCP响应的转发：接收到DHCP请求的DHCP服务器将为设备分配一个IP地址，并将响应消息发送回DHCP中继器。

DHCP中继器接收到响应消息后，将去除DHCP请求消息中的封装，并将响应消息转发到设备所在的子网。

6. IP地址分配：设备收到来自DHCP中继器的DHCP响应消息后，提取其中的IP地址，并将其配置为自己的IP地址。

通过上述步骤，DHCP中继器可以将DHCP消息从一个子网中的设备传递到另一个子网中的DHCP服务器，并实现IP地址的分配。

dhcp配置多个vlan(dhcp中继代理) DHCP配置多个VLAN（DHCP中继代理）在网络环境中，VLAN（Virtual Local Area Network）是一种将局域网虚拟化的技术，可以将物理网络划分为多个逻辑子网，提供更好的管理和安全控制。

当我们需要在不同的VLAN上提供DHCP（Dynamic Host Configuration Protocol）服务时，可以通过DHCP中继代理来实现。

DHCP中继代理是一种网络设备或服务，它可以将来自一个VLAN的DHCP请求转发到另一个VLAN上的DHCP服务器。

这种方式可以实现在分散的网络环境中，使用一个集中的DHCP服务器为不同的VLAN提供IP地址分配和配置信息。

下面将介绍如何配置多个VLAN的DHCP中继代理。

1. 确定网络设备支持首先，需要确认你的网络设备是否支持DHCP中继代理功能。

常见的网络设备如路由器、交换机等一般都支持该功能，但具体操作方式可能有所不同。

请查阅设备的用户手册或联系厂商以获取相关信息。

2. 配置VLAN在开始配置DHCP中继代理之前，需要先在网络设备上配置VLAN。

这通常涉及到创建VLAN接口、分配VLAN ID以及与物理接口的关联等操作。

具体操作步骤可以参考设备的用户手册。

3. 配置DHCP中继代理一旦VLAN配置完成，就可以开始配置DHCP中继代理。

以下是一个示例配置：a. 进入设备的配置界面，找到与DHCP相关的设置选项。

b. 设置DHCP中继代理的IP地址。

这通常是你所创建的VLAN接口的IP地址。

c. 指定DHCP服务器的IP地址。

这是将转发DHCP请求的目标地址。

d. 配置其他相关参数，如DHCP超时时间、租约期限等。

这些参数可以根据实际需求进行调整。

4. 测试与验证完成DHCP中继代理的配置后，可以进行测试以验证是否正常工作。

a. 在一个客户端设备上连接到某个VLAN，并请求获取IP地址。

b. 在DHCP服务器上查看是否收到了来自DHCP中继代理的请求，并成功为客户端分配了IP地址。

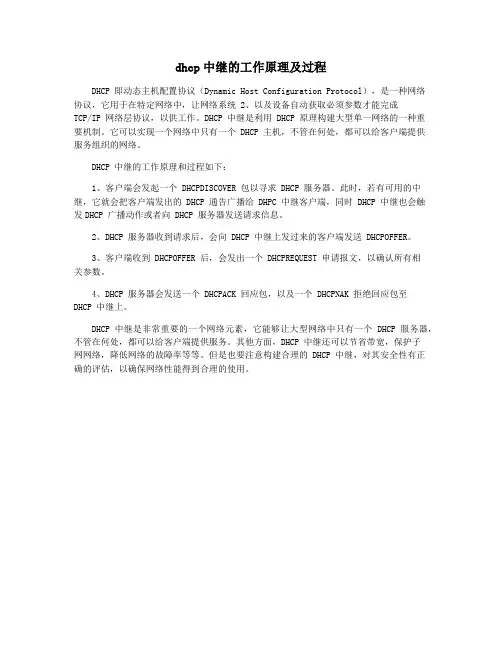

dhcp中继的工作原理及过程
DHCP 即动态主机配置协议（Dynamic Host Configuration Protocol），是一种网络
协议，它用于在特定网络中，让网络系统 2、以及设备自动获取必须参数才能完成
TCP/IP 网络层协议，以供工作。

DHCP 中继是利用 DHCP 原理构建大型单一网络的一种重
要机制。

它可以实现一个网络中只有一个 DHCP 主机，不管在何处，都可以给客户端提供
服务组织的网络。

DHCP 中继的工作原理和过程如下：
1、客户端会发起一个 DHCPDISCOVER 包以寻求 DHCP 服务器。

此时，若有可用的中继，它就会把客户端发出的 DHCP 通告广播给 DHPC 中继客户端，同时 DHCP 中继也会触
发DHCP 广播动作或者向 DHCP 服务器发送请求信息。

2、DHCP 服务器收到请求后，会向 DHCP 中继上发过来的客户端发送 DHCPOFFER。

3、客户端收到 DHCPOFFER 后，会发出一个 DHCPREQUEST 申请报文，以确认所有相
关参数。

4、DHCP 服务器会发送一个 DHCPACK 回应包，以及一个 DHCPNAK 拒绝回应包至
DHCP 中继上。

DHCP 中继是非常重要的一个网络元素，它能够让大型网络中只有一个 DHCP 服务器，不管在何处，都可以给客户端提供服务。

其他方面，DHCP 中继还可以节省带宽，保护子
网网络，降低网络的故障率等等。

但是也要注意构建合理的 DHCP 中继，对其安全性有正
确的评估，以确保网络性能得到合理的使用。
