三菱PLC网络与通信

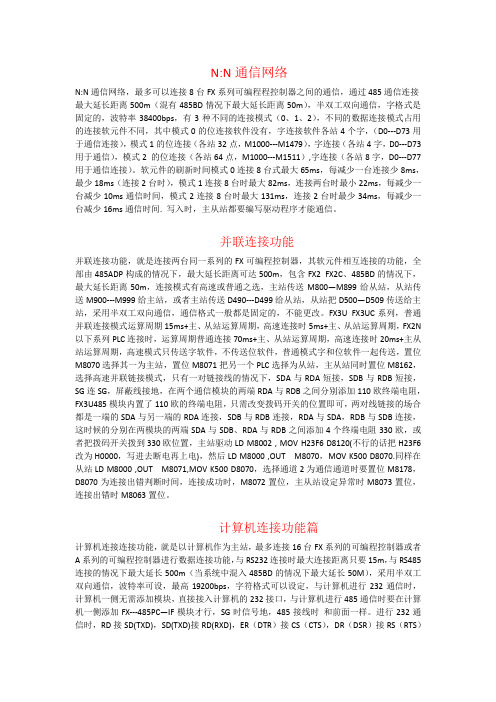

N:N通信网络N:N通信网络，最多可以连接8台FX系列可编程程控制器之间的通信，通过485通信连接最大延长距离500m（混有485BD情况下最大延长距离50m），半双工双向通信，字格式是固定的，波特率38400bps，有3种不同的连接模式（0、1、2），不同的数据连接模式占用的连接软元件不同，其中模式0的位连接软件没有，字连接软件各站4个字，（D0---D73用于通信连接），模式1的位连接（各站32点，M1000---M1479），字连接（各站4字，D0---D73用于通信），模式2 的位连接（各站64点，M1000---M1511）,字连接（各站8字，D0---D77用于通信连接）。

软元件的刷新时间模式0连接8台式最大65ms，每减少一台连接少8ms，最少18ms（连接2台时），模式1连接8台时最大82ms，连接两台时最小22ms，每减少一台减少10ms通信时间，模式2连接8台时最大131ms，连接2台时最少34ms，每减少一台减少16ms通信时间. 写入时，主从站都要编写驱动程序才能通信。

并联连接功能并联连接功能，就是连接两台同一系列的FX可编程控制器，其软元件相互连接的功能，全部由485ADP构成的情况下，最大延长距离可达500m，包含FX2 FX2C、485BD的情况下，最大延长距离50m，连接模式有高速或普通之选，主站传送M800—M899给从站，从站传送M900---M999给主站，或者主站传送D490---D499给从站，从站把D500—D509传送给主站，采用半双工双向通信，通信格式一般都是固定的，不能更改。

FX3U FX3UC系列，普通并联连接模式运算周期15ms+主、从站运算周期，高速连接时5ms+主、从站运算周期，FX2N 以下系列PLC连接时，运算周期普通连接70ms+主、从站运算周期，高速连接时20ms+主从站运算周期，高速模式只传送字软件，不传送位软件，普通模式字和位软件一起传送，置位M8070选择其一为主站，置位M8071把另一个PLC选择为从站，主从站同时置位M8162，选择高速并联链接模式，只有一对链接线的情况下，SDA与RDA短接，SDB与RDB短接，SG连SG，屏蔽线接地，在两个通信模块的两端RDA与RDB之间分别添加110欧终端电阻，FX3U485模块内置了110欧的终端电阻，只需改变拨码开关的位置即可，两对线链接的场合都是一端的SDA与另一端的RDA连接，SDB与RDB连接，RDA与SDA，RDB与SDB连接，这时候的分别在两模块的两端SDA与SDB、RDA与RDB之间添加4个终端电阻330欧，或者把拨码开关拨到330欧位置，主站驱动LD M8002 , MOV H23F6 D8120(不行的话把H23F6改为H0000，写进去断电再上电)，然后LD M8000 ,OUT M8070，MOV K500 D8070.同样在从站LD M8000 ,OUT M8071,MOV K500 D8070，选择通道2为通信通道时要置位M8178，D8070为连接出错判断时间，连接成功时，M8072置位，主从站设定异常时M8073置位，连接出错时M8063置位。

谈三菱PLC的网络协议及通讯方法三菱PLC（可编程逻辑控制器）是一种常见的自动化控制设备，广泛应用于工业领域。

它通过网络协议和通讯方法实现与其他设备之间的通信，以实现系统的自动化控制和数据交换。

本文将就三菱PLC的网络协议及通讯方法展开讨论。

一、三菱PLC的网络协议在网络通信中，协议是设备间进行数据交换的规范。

三菱PLC支持多种网络协议，主要包括以太网（Ethernet）、DeviceNet、Modbus、Profibus等。

1. 以太网（Ethernet）：以太网是一种常见的局域网通信协议，三菱PLC通过以太网协议可与其他设备进行通信。

以太网广泛应用于工业自动化领域，具有传输速度快、可靠性高的特点。

2. DeviceNet：DeviceNet是一种用于工业自动化的通信协议，主要用于连接工厂生产线上的各种设备。

三菱PLC通过DeviceNet协议可以与其他DeviceNet设备进行通信，实现设备之间的数据交换和控制。

3. Modbus：Modbus是一种开放的通信协议，用于连接不同供应商的设备。

三菱PLC通过Modbus协议可以与其他支持Modbus协议的设备进行通信，实现设备之间的数据传输和控制。

4. Profibus：Profibus是一种用于工业自动化的通信协议，用于连接生产线上的各种设备。

三菱PLC通过Profibus协议可以与其他Profibus设备进行通信，实现设备之间的数据交换和控制。

二、三菱PLC的通讯方法三菱PLC实现与其他设备之间的通讯，除了网络协议外，还需要采用适当的通讯方法，主要包括点对点通讯和多点通讯。

1. 点对点通讯：点对点通讯是指单个PLC与一个或多个设备之间建立独立的通讯链路进行数据交换。

这种通讯方式适用于较简单的控制系统，通讯速度较快且可靠。

2. 多点通讯：多点通讯是指多个PLC之间通过网络建立通讯链路，实现多个PLC之间的数据交换和协同控制。

这种通讯方式适用于较复杂的自动化系统，能够实现多个设备之间的实时数据共享和联动控制。

三菱plc自带网口多通讯形式三菱PLC（可编程逻辑控制器）作为一种重要的自动化控制设备，在工业领域中得到了广泛的应用。

其中，PLC自带的网口可以实现多种通讯形式，为工程师们在控制和监控过程中带来了方便和便捷。

一、Modbus TCP通讯三菱PLC自带的网口支持Modbus TCP通讯协议，这是一种常用的工业自动化通信协议。

通过此通讯形式，PLC可以与其他设备进行数据交换，实现分布式控制和监控。

Modbus TCP通讯可以实现点对点或多对多的连接方式，有助于实现复杂的工业自动化系统。

二、Ethernet/IP通讯Ethernet/IP是一种基于以太网的工业通信协议，可以实现不同厂商的设备之间的数据交换。

三菱PLC自带的网口支持Ethernet/IP通讯，通过它，PLC可以与其他Ethernet/IP兼容的设备进行高效的通信。

这种通讯形式不仅具备了以太网的高速性能，还具备了强大的网络通信能力，为工业自动化系统的集成提供了便利。

三、CC-Link IE通讯CC-Link IE是一种高性能的以太网工业网络，它提供了快速和可靠的通信连接。

三菱PLC自带的网口支持CC-Link IE通讯，可以方便地与其他CC-Link IE兼容的设备进行通讯。

通过CC-Link IE通讯，工程师们可以快速建立起一个可靠的网络，实现实时的数据交换和控制。

四、TCP/IP通讯三菱PLC的网口还支持常见的TCP/IP协议，通过这种通讯方式，PLC可以与其他TCP/IP兼容的设备进行数据交换。

TCP/IP是一种常用的网络协议，广泛应用于各种领域中。

在工业自动化控制系统中，通过TCP/IP通讯，可以实现远程监控和控制，提高了系统的可扩展性和灵活性。

以上所介绍的通讯形式只是三菱PLC自带网口支持的一部分，还有其他通讯形式如PROFIBUS、DeviceNet等。

这些通讯形式的出现，使得工程师们在系统设计和实施过程中有更多的选择，能够根据实际需求选取最合适的通讯方式。

三菱PLC与PLC之间的通讯-CC-LINK方式
PLC与PLC之间通讯有很多种，常见的有I/O通讯、232通信、485通信、DP通信、以太网通信等，具体选择哪种主要看你对功能的要求。

各种通讯也有各自的优缺点，本文主要介绍一下通过CCLINK 的方式实现的通讯。

PLC之间通讯常见的就是交互IO信号和传输数据，接下来介绍三菱Q系列与Q系列PLC的通讯和Q系列与FX系列的通讯。

一.Q系列PLC与Q系列PLC通讯设置方法：
1.主控站信息分配为：智能设备站
2.单机设置为：本地站
3.站点分配：主站&本地站往后+10站进行分配远程输入输出
Q系列与Q系列之间通讯只要设置好参数，无需再写PLC指令程序，直接分配相应的信号和数据。

二.Q系列与FX系列PLC通讯方法:
1.主控PLC设置：远程设备站/智能设备站→占用4站
2.FX2N-32CCL设置好相应的站号/波特率/占用站数
3.FX PLC编写程序
FX系列站号设置
FX系列波特率设置
I/O信号交互
数据传送交互
Q系列与FX系列通讯，对于FX系列一侧需要编写程序。

FX系列与FX系列之间的通讯，只要要一侧配置一个FX系列CCLINK主站模块，另一个配置一个从站模块即可。

三菱FX5u PLC之间以太网简易连接无线通信方案简易PLC间链接功能，就是在最多8台FX5u可编程控制器或者FX3u可编程控制器之间，进行软元件相互链接的功能。

在实际系统中，同一个车间里分布多台PLC，通常距离在几十米到上百米不等。

在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。

本方案以三菱FX5u-32MR PLC为例，介绍两台FX5u-32MR PLC以太网简易连接下的以太网无线通讯实现过程。

在本方案中采用了达泰PLC无线通讯终端——DTD419M，作为实现无线通讯的硬件设备。

一、方案概述本方案中，用户无需更改网络参数和原有程序，也不必了解协议细节，通过PLC无线通讯终端--DTD419M，即可直接替换PLC之间有线以太网通讯，且稳定方便的实现无线通讯。

无线网络图▼二、测试设备与参数●三菱PLC型号：FX5u-32MR×2台●达泰PLC无线通讯终端——DTD419MA×2块●主从关系：1主1从●通讯接口：RJ45接口●通讯协议：简单CPU通讯●供电：12-24VDC●传输距离：100米，1KM三、达泰PLC无线通讯终端--DTD419M达泰DTD419M采用2x2两发两收无线架构，空中传输速率高达300Mbps，兼容三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议，并采用OFDM调制及MINO技术，使无线可靠传输距离达到1KM范围内均可使用。

DTD419M不仅能与PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

■主要特征:◆可以直接代替有线以太网线，实现无线组网；◆支持三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议；◆全数字无线加密传输方式，不插卡无运行费用；◆无需更改程序，即插即用，自适应接口协议；◆二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

三菱plc网口与计算机通讯设置现代工业自动化生产中，PLC（可编程逻辑控制器）被广泛应用于各种设备和机器的控制与调节。

而与计算机通讯是PLC的一个重要功能之一，通过与计算机的通信，可以实现实时监控、数据采集、远程调试等功能。

本文将介绍如何进行三菱PLC网口与计算机的通讯设置。

一、准备工作首先，我们需要确保PLC与计算机之间可以通过网口进行通讯。

网口是PLC与计算机之间的物理连接，通常通过网线将PLC与计算机相连。

在连接过程中，需要注意插头的方向以及网线的质量，以保证通讯信号的稳定和可靠性。

二、配置PLC设置在正式进行通讯设置之前，我们需要登录到PLC的编程软件中，进行相关配置。

首先，选择编辑功能菜单中的通讯参数设置，进入PLC与计算机通讯设置界面。

在该界面中，我们需要设置通讯口的类型、端口号、通信方式等参数。

通常情况下，三菱PLC的网口通信支持以太网、Modbus TCP等协议，根据实际需求进行选择，并按照说明书上的要求设置通讯参数。

三、计算机网络配置在进行PLC网口与计算机通讯之前，我们还需要进行计算机网络的配置。

首先，打开计算机的控制面板，选择网络和Internet选项，进入网络设置界面。

在网络设置界面中，选择适配器选项，找到与PLC相连的网卡，进行相关设置。

根据PLC的要求，设置网卡的IP地址、子网掩码、默认网关等参数。

需要注意的是，计算机的IP地址和PLC的IP地址必须处于同一子网中，才能进行通信。

四、编写通讯程序经过以上配置之后，我们就可以编写通讯程序来实现PLC与计算机之间的通讯了。

在编写通讯程序时，我们可以使用编程软件提供的相关函数和指令，或者使用专门的通讯库来进行开发。

根据具体的需求，可以实现不同的通讯方式，比如周期轮询、事件驱动等。

通讯程序中需要包括与PLC建立连接、数据交换、错误处理等逻辑，以确保通讯的稳定和可靠。

五、调试与优化通讯程序编写完成后，我们需要进行调试和优化，以确保通讯的正常运行。

三菱plc和西门子plc网口通讯三菱PLC和西门子PLC是工业自动化领域常用的两种PLC （可编程逻辑控制器）品牌，它们都具备网口通讯功能。

本文将就这一主题展开阐述。

一、PLC简介PLC是一种用于控制、监测和自动化各种设备和系统的计算机控制系统。

它由中央处理器、输入/输出模块和通信模块等组成，能够实现数据采集、逻辑判断和输出控制等功能。

不同厂商的PLC具备不同的特点和功能，三菱和西门子是其中颇具代表性的品牌之一。

二、网口通讯功能网口通讯是PLC与其他设备进行数据交换和通信的主要方式之一，可以实现设备之间的信息共享和协同控制。

1. 三菱PLC网口通讯三菱PLC通常采用独特的MELSEC协议进行网口通讯。

通过配置网线和相应的通讯模块，可将三菱PLC与PC、触摸屏、传感器等设备相连接。

用户可通过编程设置和指令，在PLC端和设备之间实现数据的读入、传输和输出。

2. 西门子PLC网口通讯西门子PLC的网口通讯通常采用S7协议。

通过配置通讯模块，可将西门子PLC与上位机、触摸屏、其他PLC等设备进行连接。

附带的开发软件STEP 7可以实现PLC的编程和交互操作，方便用户进行数据的传输和处理。

三、三菱PLC网口通讯的特点三菱PLC网口通讯具有以下几个特点：1. 高性能：三菱PLC采用高速通讯模块，具备较快的数据传输速度和较高的通信带宽。

能够满足各种工业场景的需求。

2. 稳定可靠：三菱PLC通讯模块采用先进的抗干扰技术，能够在电磁环境恶劣的情况下保持通讯的稳定性和可靠性。

3. 易扩展：三菱PLC网口通讯支持多种通讯协议，可以与其他设备进行灵活连接，方便用户进行系统的扩展和升级。

四、西门子PLC网口通讯的特点西门子PLC网口通讯具有以下几个特点：1. 多样性：西门子PLC支持多种通讯方式，如以太网、Profibus、Profinet等。

可根据实际需要选择合适的通讯模块和协议，方便用户进行系统集成。

2. 强大功能：西门子PLC通讯模块具备强大的数据处理和传输能力，可以实现复杂的数据交互和控制逻辑。

三菱PLC的通讯与编程案例三菱FX系列PLC作为三菱基本的PLC，它们之间的通讯有几种常用的方式，分别如下：CC-LINK，N:N网络连接，并联连接。

1．CC-LINK连接CC-LINK连接图如下：对应的PLC可为FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC，因为在使用CC-LINK通讯时要扩展CC-LINK模块，而FX1S没有扩展模块功能，故FX1S不能用于此通讯方式。

2）FX1N/FX2N/FX3U即可以作为主站，也可以作为远程设备站使用。

此种通讯因为要加CC-LINK通讯模块，所以成本较高。

3）在CC-LINK网络中还可以加入变频器伺服等符合CC-LINK规格的设备。

2．N:N网络连接N:N网络连接连接图如下：3．并联连接并联连接图如下：1）通讯对象是FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC同一系列的PLC之间。

2）该通讯在PLC间进行1:1通讯，进行数据交换，只能满足2台PLC的通讯。

一、N:N网络通讯1、通讯解决方案用FX2N，FX2NC，FX1N，FXON可编程控制器进行的数据传输可建立在N：N的基础上。

使用此网络通讯，它们能链接—个小规模系统中的数据。

2、相关标志和数据寄存器对于FXlN／FX2N／FX2NC类可编程控制器，使用N:N网络通讯辅助继电器，其中M8038用来设置网络参数。

M8183在主站点的通讯错误时为ONM8184到M8190在从站点产生错误时为ON(第1个从站点M8184，第7个从站点M8190) M8191在与其它站点通讯时为ON。

数据寄存器D8176设置站点号，0为主站点，1到7为从站点号D8177设定从站点的总数，设定值1为1个从站点，2为两个从站点；D8178设定刷新范围，0为模式0（默认值），1为模式1，2为模式2；D8179 主站设定通讯重试次数，设定值为0到10；D8180 设定主站点和从站点间的通讯驻留时间，设定值为5到255，对应时间为50到2550ms案例该系统有三个站点，其中一个主站，两个从站，每个站点的可编程控制器都连接一个FX2N-485-BD通讯板，通讯板之间用单根双绞线连接。

编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载三菱plc通信协议甲方：___________________乙方：___________________日期：___________________三菱plc通信协议篇一：自编三菱plc通讯协议Fx系列可编程控制器（plc ）通讯常用方法目录1、基本通讯方法1.1常用的通讯方法1.2计算机与Fx-plc通讯结构2、通信格式2.1通讯基本格式2.2plc相关通讯寄存器标志2.3通讯格式详解2.4举例3、通讯过程3.1基本知识3.2专用通讯协议框图3.3专用通讯控制命令4、附录ascii码表1、基本通讯方法1.1常用通讯方法Fx系列plc支持5种通讯方法1）计算机链接：用计算机做主机，通过Rs485接口与16 台plc组网，采用专用通讯协议，在计算机与plc之间交换数据，本资料重点解决计算机链接问题，包括硬件连接、通讯参数设置、通讯格式等。

2）n网络：可以将8台plc构成网络，无需协议，自成网络。

3）并联：可以将2台plc并联成网络，也无需协议，自成网络。

4）plc用Rs指令发送、接收数据，与计算机等设备进行无协议通讯交换数据。

5）通过plc编程接口，与计算机等设备进行数据交换，本厂采用该方式在mcgs工业组态软件基础上，开发出各类锅炉专用的计算机监控系统。

1.2计算机链接通讯结构Rs232cFx-485Rc-iFFx1n-485-bd216上述结构是一种采用计算机串行口与plc链接的最基本方法，最远通讯距离50m,其通讯相关参数见下表：通讯接口：Fxon-485adp/Fx-485adp/Fx1n-485bd/Fx1n-cnV-bd/Fx1n-232bd可选。

通讯距离：Fx1n-485bd50m,选其它某些件，最远500mt从站连接数：最大16台通讯方法：半双工数据长度：7位/8位可选校验：不用/奇/偶可选停止位：1位/2位可选波特率：300/600/1200/2400/4800/9600/19200 可选超始符：不用/有效可选协议：格式1/格式4可选求和检查：不用/有效可选可选plc 类型：Fx2n, Fx2nc, Fx1n, Fx1s, Fxon, Fx,Fx2c计算机与plc通讯所需的时间，可通过计算得到。

通信
一、联机方式
自动化生产线各工作站中PLC之间通过RS-485串行通信的方式实现互连，构成分布式的控制系统。

二、N：N网络功能
N:N网络功能，就是在最多8台FX可编程控制器之间，通过RS-485通信连接，进行软元件相互连接。

1)根据要链接的点数，有3种模式可以选择。

2)数据的链接是在最多8台FX可编程控制器之间自动更新。

3)总延长距离最大可达500m。

三、链接模式及链接点数
四、N:N网络接线图
五、N:N网络中使用的软元件如下：
1.N:N网络设定用的软元件
是用于设定N:N网络的软元件。

使用N:N网络时，必须设定下列的软元件。

2.判断N:N网络错误用的元件
用于判断N:N网络错误。

请将链接错误输出到外部，并在顺控程序的互锁等中使用。

3. 链接软元件
是用于发送接收各可编程控制器之间的信息的软元件。

根据在相应站号设定中设定的站号，以及在刷新范围设
定中设定的模式不同，使用的软元件编号及点数也有所不同。

1)模式0时
2) 模式1时
3) 模式2时
三菱PLC 485通讯示例（2个PLC）
题目：
按下SB1（0#PLC 的X0），灯L1（1#PLC 的Y0）亮。

按下SB2（1#PLC 的X1），灯L2（0#PLC 的Y1）亮。

通讯线连接方式：
主站程序：
从站程序：。
