三菱Q系列PLC与上位机以太网通信设计

三菱Q系列以太网通信设置方法无锡星亿环保设备有限公司客户使用三菱Q13UDEH PLC 和组态王6.55 进行通信，使用Melsec_Ethernet.dll（60.3.14.30）驱动。

使用该驱动时应注意，勾选“允许RUN中写入（FTP与MC协议）”选项。

否则会出现变量只能读取不能写入的现象。

详情见附件文档：1.使用内置以太网模块（1）首先使用三菱编程软件新建工程：（2）点击设置“PLC参数”（3）选择“内置以太网板设置”（4）点击“开始设定”（5）设定内置以太网参数现象。

注意本站号：当打开时是10进制，这里必须把10进制转化成16进制，以方便组态王中使用。

填写PLC 端口号选取MC 协议2.使用外置以太网模块（1）第一个步骤同使用内置以太网模块，本例以外置以太网模块QJ17E71-100为例；（2）设置“网络参数”（3）点击“MELSECNET/以太网”（4）配置外置以太网模块可按照实际情况选择上图中的“网络类型”，“起始I/O号”，“网络号”，“组号”，“站号”，并选择对应“模式”。

（5）点击“操作设置”（6）点击“初始设置”红色框选中的选项请填写较小的数值（7）点击“打开设置”上图是选择TCP通讯协议时的情况，图中铅笔圈定的两个地方要注意，第一处一定要选“有顺序”否则会引起通讯失败，第二处一定要选“确认”，这样才能与上一图中的设置相对应，否则会导致通讯恢复需要很长时间。

当选择TCP通讯协议时最后一位一定要设为1，因为1代表TCP通信协议选择UDP通讯协议时三处红色框之处都要注意，第一处同样要选确认，理由同上，第二处和第三处没有确定的值，一般建议最好使用700以后的端口。

这里要强调的是当我们选择设备时，设置设备地址时地址中的端口值要与此图一致，如下图（8）点击传输设置以太网板以太网模块（9）选择“以太网板”此处要在注意协议的选择，如果不能和地址中的最后一项相对应（0代表UDP通讯，1代表TCP通讯）则会导致通讯失败。

三菱Q系列PLC以太⽹通信设置⽅法当使⽤三菱Q13UDEH PLC 和组态王6.55 进⾏通信，使⽤Melsec_Ethernet.dll（60.3.14.30）驱动。

使⽤该驱动时应注意，勾选“允许RUN中写⼊（FTP与MC协议）” 选项。

否则会出现变量只能读取不能写⼊的现象。

1. 使⽤内置以太⽹模块（1）⾸先使⽤三菱编程软件新建⼯程：（2）点击设置“PLC参数”（3）选择“内置以太⽹板设置”（4）点击“开始设定”（5）设定内置以太⽹参数*如果选⽤TCP协议则打开⽅式务必选取“MC协议”如果需要多上位访问可以添加多个MC协议，添加多个端⼝号。

（6）下图中红⾊框中的选项⼀定要勾上，否则会出现变量只能读取不能写⼊的现象。

注意本站号：当打开时是10进制，这⾥必须把10进制转化成16进制，以⽅便组态王中使⽤。

2. 使⽤外置以太⽹模块（1）第⼀个步骤同使⽤内置以太⽹模块，本例以外置三菱以太⽹模块QJ17E71-100为例；（2）设置“⽹络参数”（3）点击“MELSECNET/以太⽹”（4）配置外置以太⽹模块可按照实际情况选择上图中的“⽹络类型”，“起始I/O号”，“⽹络号”，“组号”，“站号”，并选择对应“模式”。

（5）点击“操作设置”注意⼀定要选取⿊⾊框中的选项，否则会造成设备初始化失败（6）点击“初始设置”⿊⾊框选中的选项请填写较⼩的数值（7）点击“打开设置”上图是选择TCP通讯协议时的情况，图中铅笔圈定的两个地⽅要注意，第⼀处⼀定要选“有顺序”否则会引起通讯失败，第⼆处⼀定要选 “确认”，这样才能与上⼀图中的设置相对应，否则会导致通讯恢复需要很长时间。

第⼆处⼀定要选 “确认”，这样才能与上⼀图中的设置相对应，否则会导致通讯恢复需要很长时间。

当选择TCP通讯协议时最后⼀位⼀定要设为1，因为1代表TCP通信协议选择UDP通讯协议时三处红⾊框之处都要注意，第⼀处同样要选确认，理由同上，第⼆处和第三处没有确定的值，⼀般建议最好使⽤700以后的端⼝。

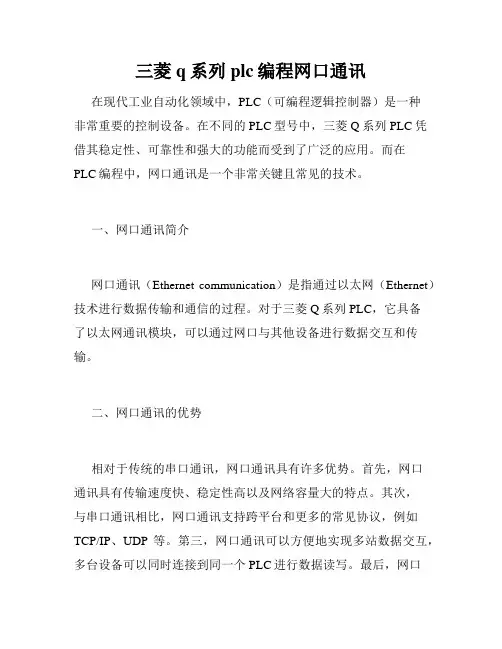

三菱q系列plc编程网口通讯在现代工业自动化领域中，PLC（可编程逻辑控制器）是一种非常重要的控制设备。

在不同的PLC型号中，三菱Q系列PLC凭借其稳定性、可靠性和强大的功能而受到了广泛的应用。

而在PLC编程中，网口通讯是一个非常关键且常见的技术。

一、网口通讯简介网口通讯（Ethernet communication）是指通过以太网（Ethernet）技术进行数据传输和通信的过程。

对于三菱Q系列PLC，它具备了以太网通讯模块，可以通过网口与其他设备进行数据交互和传输。

二、网口通讯的优势相对于传统的串口通讯，网口通讯具有许多优势。

首先，网口通讯具有传输速度快、稳定性高以及网络容量大的特点。

其次，与串口通讯相比，网口通讯支持跨平台和更多的常见协议，例如TCP/IP、UDP等。

第三，网口通讯可以方便地实现多站数据交互，多台设备可以同时连接到同一个PLC进行数据读写。

最后，网口通讯的数据传输更安全可靠，可以加密和身份验证，保障数据的隐私和完整性。

三、网口通讯的编程实现三菱Q系列PLC可以通过编程实现网口通讯功能。

在PLC编程软件中，我们可以使用特定的指令和参数来配置网口通讯模块，并实现与其他设备的数据传输。

首先，我们需要配置网口通讯模块的参数，例如IP地址、端口号等。

这些参数根据实际网络环境进行设置，确保PLC可以正确地与其他设备进行通信。

其次，我们需要根据通信协议的要求编写相应的通信程序。

对于三菱Q系列PLC，可以使用特定的指令进行数据的读取和写入。

例如，使用MOV指令可以将从远程设备读取的数据存储到PLC的寄存器中，使用SEND指令可以将PLC寄存器中的数据发送给远程设备。

最后，通过调试和测试，确保网口通讯功能的可靠性和稳定性。

可以使用网络调试工具对通信数据进行监测和分析，以及根据实际需求进行进一步的优化和改进。

四、网口通讯的应用场景网口通讯在工业自动化中有着广泛的应用场景。

首先，它可以用于实现生产线的远程监控和管理。

三菱plc网口怎么和上位机通讯三菱PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，它通过网口（以太网端口）与上位机进行通讯，实现对生产过程的监控和控制。

本文将探讨三菱PLC网口如何与上位机进行通讯的方法和技巧。

一、通讯协议选择三菱PLC网口与上位机通讯的首要任务是选择合适的通讯协议。

常见的通讯协议包括MODBUS TCP、OPC、以太网/IP协议等。

需要确保上位机和PLC使用的通讯协议一致，才能实现正常的数据传输。

二、配置网络参数在实现PLC与上位机通讯之前，需要对网络参数进行配置。

通过PLC的编程软件，可以设置PLC的IP地址、子网掩码、网关等网络参数，确保PLC和上位机位于同一子网内，并且能够相互识别和通讯。

三、编写通讯程序配置网络参数后，需要在PLC的编程软件中编写相应的通讯程序。

根据选择的通讯协议，按照相应的通讯协议规范编写通讯指令。

通常，通讯程序包括建立连接、发送数据、接收数据等步骤，根据具体需求灵活运用。

四、数据处理与交互在PLC和上位机通讯过程中，数据处理和交互是非常重要的环节。

通过编程软件，可以指定PLC读取或写入哪些数据，同时也可以定义上位机发送给PLC的指令和数据。

在数据处理过程中，可以进行数据类型转换、数据解析等操作，确保数据的准确和可靠。

五、错误处理与异常情况在PLC和上位机通讯过程中，难免会遇到一些错误和异常情况。

这时，合理的错误处理机制是必不可少的。

例如，可以通过编程软件设置超时时间，当通讯超时时，可以重新发送指令或者进行其他处理。

此外，还可以通过监控网络连接状态等方式，及时发现和解决通讯故障。

六、安全性考虑在实现PLC与上位机通讯时，安全性是一个需要重视的问题。

为了确保数据的安全传输，可以采取一些安全措施，如加密通讯、访问权限控制等。

此外，还可以定期更改密码和密钥，增强系统的安全性。

七、实时监控与远程操控通过实现PLC与上位机的通讯，可以实现对生产过程的实时监控和远程操控。

上位机与三菱plc网口通讯在现代工业控制系统中，上位机与PLC（可编程逻辑控制器）之间的通讯是非常重要的一环。

上位机作为监控与管理系统的核心，负责监视PLC的运行状态、接收和发送数据。

而PLC则负责实时控制整个工业过程。

本文将探讨上位机与三菱PLC之间通过网口进行通讯的相关技术和应用。

上位机与PLC之间通讯的方式有多种，包括串口通讯、以太网通讯等。

而在现代工业中，以太网通讯已经成为主流。

以太网通讯的主要优势在于其高速、稳定性和可扩展性。

而在以太网通讯中，最常用的就是通过网口进行数据交换。

三菱PLC作为工业控制领域的龙头企业，其PLC产品广泛应用于各个行业。

三菱PLC网口通讯技术在工业自动化中具有重要的地位。

通过网口通讯，上位机可以实时监视PLC的运行状态、读取和写入PLC内部的数据，实现对整个生产过程的控制。

上位机与三菱PLC网口通讯的基本原理是通过网络协议实现数据的传输与通讯。

常见的协议包括Modbus、Ethernet/IP等。

Modbus是一种基于主从模式的通讯协议，广泛应用于工业自动化领域。

Ethernet/IP则是基于以太网的通讯协议，它支持多种数据传输服务，灵活高效。

上位机与三菱PLC网口通讯的具体实现需要借助相应的软件工具和编程技术。

我们可以使用三菱官方提供的编程软件，如GX Developer，通过编写程序实现上位机与PLC之间的数据传输与通讯。

在编程中，我们需要定义PLC的IP地址、端口号等参数，并按照通讯协议的规定进行数据的读取和写入。

在实际应用中，上位机与三菱PLC网口的通讯可以应用于许多领域。

比如工厂的生产线监控系统，上位机可以实时监视各个PLC的运行状态、设备的实时数据，通过预警和报警功能保障生产过程的正常运行。

又如智能楼宇系统，上位机可以通过与PLC 的通讯控制灯光、空调等设备，实现对楼宇的自动化管理。

除了数据的读取和写入，上位机与三菱PLC网口通讯还可以进行数据的实时监控和远程控制。

三菱Q系列以太网通信设置方法无锡星亿环保设备有限公司客户使用三菱Q13UDEH PLC 和组态王6.55 进行通信，使用Melsec_Ethernet.dll（60.3.14.30）驱动。

使用该驱动时应注意，勾选“允许RUN中写入（FTP与MC协议）”选项。

否则会出现变量只能读取不能写入的现象。

详情见附件文档：1.使用内置以太网模块（1）首先使用三菱编程软件新建工程：（2）点击设置“PLC参数”（3）选择“内置以太网板设置”（4）点击“开始设定”（5）设定内置以太网参数*如果选用TCP 协议则打开方式务必选取“MC 协议”如果需要多上位访问可以添加多个MC 协议，添加多个端口号。

现象。

注意本站号：当打开时是10进制，这里必须把10进制转化成16进制，以方便组态王中使用。

填写PLC 端口号选取MC 协议2.使用外置以太网模块（1）第一个步骤同使用内置以太网模块，本例以外置以太网模块QJ17E71-100为例；（2）设置“网络参数”（3）点击“MELSECNET/以太网”（4）配置外置以太网模块可按照实际情况选择上图中的“网络类型”，“起始I/O号”，“网络号”，“组号”，“站号”，并选择对应“模式”。

（5）点击“操作设置”注意一定要选取红色框中的选项，否则会造成设备初始化失败（6）点击“初始设置”红色框选中的选项请填写较小的数值（7）点击“打开设置”上图是选择TCP通讯协议时的情况，图中铅笔圈定的两个地方要注意，第一处一定要选“有顺序”否则会引起通讯失败，第二处一定要选“确认”，这样才能与上一图中的设置相对应，否则会导致通讯恢复需要很长时间。

当选择TCP通讯协议时最后一位一定要设为1，因为1代表TCP通信协议选择UDP通讯协议时三处红色框之处都要注意，第一处同样要选确认，理由同上，第二处和第三处没有确定的值，一般建议最好使用700以后的端口。

这里要强调的是当我们选择设备时，设置设备地址时地址中的端口值要与此图一致，如下图（8）点击传输设置（9）选择“以太网板”此处要在注意协议的选择，如果不能和地址中的最后一项相对应（0代表UDP通讯，1代表TCP通讯）则会导致通讯失败。

三菱Q系列CPU以太⽹通讯应⽤案例近⽇有客户向海蓝技术部咨询是否⾃带2个以太⽹⼝的三菱Q系列CPU，我司技术员本着为客户提供细致⼊微的服务的原则，向客户询问了其要将⾃带2个以太⽹⼝的三菱Q系类CPU⽤在何处？以此来判断其选择是否合理。

众所周知，三菱Q系列⾼性能CPU仅⾃带⼀个以太⽹⼝，如需2个以太⽹⼝，则必须加装⼀个三菱PLC以太⽹模块进⾏扩展，将其插在三菱Q系列CPU基板上即可。

但此⽅案成本略⾼，如⽆必要，则⼤可不必选择！
我司技术员通过电话与客户沟通后，得知客户主要是⽤三菱Q系列CPU分别和三菱触摸屏以及上位机通讯。

由此便得出以下结论：须知我们的三菱Q系列CPU以太⽹⼝是有16个通道的，分别可以和不同的⽹络对象通讯。

所以和三菱触摸屏、上位机通讯便不需要2个以太⽹⼝，如果此时选择带2个以太⽹⼝的三菱Q系列CPU，则是很⼤的浪费。

所以我司技术⼈员则建议客户⼤可不必做出如此选择，购买⼀台⾃带以太⽹三菱Q系列CPU⾜以！
以上便是⼩编为⼤家奉上的⼀个三菱Q系列CPU以太⽹通讯应⽤案例，希望⼤家看后能有所帮助。

再次也劝解⼴⼤三菱PLC⽤户，在选型时，需搞清楚⽤途所在，结合实际情况才能选出性价⽐最⾼的PLC。

所以，在对三菱PLC选型不是特别了解的⽤户，此步骤还是交于专业⼈⼠操作！更多精彩实⽤的三菱PLC技术资讯尽在海蓝官⽹！如你对三菱Q系列CPU有所需求，也请多多⽀持海蓝，我们将会为您奉上质优价廉的产品和细致⼊微的服务， 24⼩时服务热线：400-8819-130！。

三菱Q系列PLC内置以太网口通讯随着科技和工业的发展，自动化技术已经成为现代工业生产的关键。

而在自动化控制领域中，PLC（可编程逻辑控制器）被广泛应用于从生产到制造的各个领域。

三菱公司是PLC领域的领军者之一，其Q系列PLC以其卓越的性能和可靠性在工业界享有盛誉。

然而，在通信领域，以太网已经成为了现代工业设备之间最常用的通信协议之一。

为了适应这一趋势，三菱公司将以太网通信集成到其Q系列PLC中，使其具备了更强大和灵活的通信功能。

首先，内置以太网通信让Q系列PLC具备了更高的通信速度和稳定性。

相比于传统的串行通信方式，以太网通信可以提供更高的通信带宽和更快的数据传输速度。

这意味着Q系列PLC可以更快地接收和处理来自其他设备的指令，从而实现更加精确和高效的控制。

除了速度和稳定性，内置以太网通信还赋予了Q系列PLC更大的通信能力。

通过以太网口，Q系列PLC可以与其他设备进行远程通信，并实现实时的远程监控和控制。

无论是在同一现场还是在不同地理位置，用户都可以通过网络连接到PLC来实时监测和控制设备的运行状态。

这不仅提高了生产和制造的效率，还提供了更多的灵活性和便利性。

此外，内置以太网通信还使得Q系列PLC的数据交互更加方便和灵活。

通过以太网通信，Q系列PLC可以与其他设备之间实现实时的数据传输和共享。

这意味着生产线上的各个设备可以更加紧密地协同工作，通过共享实时数据来实现更精确和高效的生产控制。

同时，Q系列PLC还支持各种常用的通信协议，如TCP/IP、UDP等，使得与其他设备进行数据交换变得更加简单和灵活。

最后，内置以太网通信不仅提升了Q系列PLC的性能，还为工业生产环境带来了更多的便利和安全性。

通过以太网通信，Q 系列PLC可以实现与上位机的无缝对接，方便了系统的管理和维护。

同时，基于以太网通信的PLC系统还可以通过加密和安全认证等方式来保护数据的安全性，防止数据泄露和不良攻击。

综上所述，三菱Q系列PLC内置以太网口通信为工业控制系统注入了新的活力和创新。

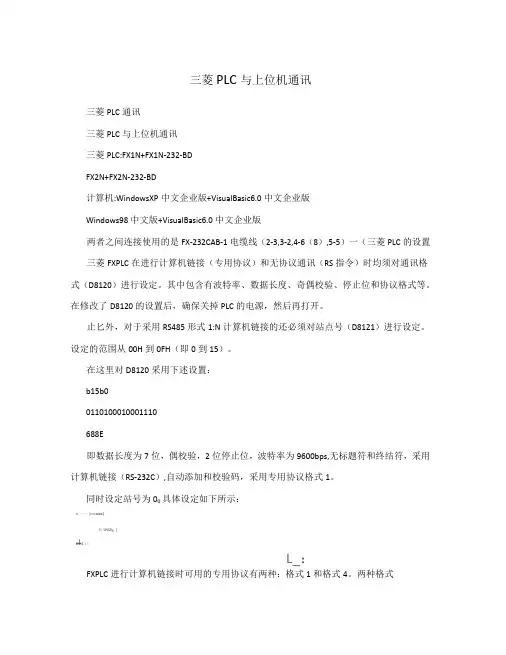

三菱PLC与上位机通讯三菱PLC通讯三菱PLC与上位机通讯三菱PLC:FX1N+FX1N-232-BDFX2N+FX2N-232-BD计算机:WindowsXP中文企业版+VisualBasic6.0中文企业版Windows98中文版+VisualBasic6.0中文企业版两者之间连接使用的是FX-232CAB-1电缆线（2-3,3-2,4-6（8）,5-5）一（三菱PLC的设置三菱FXPLC在进行计算机链接（专用协议）和无协议通讯（RS指令）时均须对通讯格式（D8120）进行设定。

其中包含有波特率、数据长度、奇偶校验、停止位和协议格式等。

在修改了D8120的设置后，确保关掉PLC的电源，然后再打开。

止匕外，对于采用RS485形式1:N计算机链接的还必须对站点号（D8121）进行设定。

设定的范围从00H到0FH（即0到15）。

在这里对D8120采用下述设置：b15b00110100010001110688E即数据长度为7位，偶校验，2位停止位，波特率为9600bps,无标题符和终结符，采用计算机链接（RS-232C）,自动添加和校验码，采用专用协议格式1。

同时设定站号为00具体设定如下所示：Q一—|[MCE wza]仙LNIZl：jH I I1口L_：FXPLC进行计算机链接时可用的专用协议有两种：格式1和格式4。

两种格式的差别在于是否在每一个块上添加了CR+LF,其中添加了CR+LF的是格式4。

在这里采用格式1。

二(上位机程序的编制这里采用Microsoft公司的VisualBasic6.0中文企业版编制上位机程序。

VisualBasic中提供了一个名为MSCom的通信控件便于设计用行通信的程序。

MSComm件的主要属性有：1(CommPort属性CommPorH性用于指定所要使用的串行端口的号码。

虽然Windows操作系统可以容纳最多256个串行通信端口，不过VisualBasic的MSComm件则仅限于16个端口。
