主板上电时序图

主板上电时序图

VID與CPU Vcore Voltage對照表
MS5
SB
NB
PCIRST# PCIRST#1,2 HD_RST# PCI SLOT, 1394, SIO, AGP SLOT, IDE SLOT
MS5發CHIP_PWROK給SB跟NB，表示他們的 供電正常；SB將pcirst#置無效，給NB和MS5， MS5再將其他各組reset訊號置無效
Power On Sequence
Tom Zeng
DQA2 2004-08-05
Agenda
• • • • ACPI規範系統狀態 信號定義 Intel P4 CPU/865pe/Ich5系統開機時序 其他系統開機時序
一、ACPI規範系統狀態
•G3: 高級電源管理(ACPI)規範中定義的機器關機狀態, 在G3狀態下, 主板 電源已經被完全拔除. 只由電池供電. • S5: 系統軟件關機狀態, 有standby電源, 可以被換醒, 喚醒後會經過一次 完全的復位動作. •S4: 系統睡眠狀態, 外圍硬件電源被關閉, 當前系統桌面信息保存在硬盤 中. •S3: cpu, cache, 內存信息可以被保存在內存中, 內存和用於喚醒的設備( 網絡, modem等)電源保留, 喚醒後cpu會reset. •S2: cpu, cache中信息被操作系統保存, 外圍硬件電源保留,cpu停止工作, 喚醒時cpu會reset. •S1: cpu降低功耗運行, 所有系統信息都不會丟失. •S0: 正常工作狀態.
三 Intel P4 CPU/865pe/Ich5系統開機時序(ms6728)
Timings
Front panel
1
CPU
SIO
2
NB
ቤተ መጻሕፍቲ ባይዱ

电脑主板开机时序图[优质PPT]

电脑主板开机时序图[优质PPT]

• 4. 待CPU_VTT穩定後,輸出VTTPWRGD（0 to 1）信號至CPU VCORE的PWM DEVICE的EN引 腳,從而啟動VCC CORE﹔
• 5. 等VCC CORE穩定後,輸出VCORE_PWRGD （1）至CLOCK DEVICE的控制腳,啟動 CLOCK﹔
• 6. 而後ATX POWER發出Power Supply Power OK信號PWROK
MAIN POWER OFF
• 1. POWER BUTTON被按下時,開機信號 PWRBTN-被拉低
• 2. SB在接收到此信號後(PWRBTN- = 0),發出 PS_ON-信號（PS_ON- = 0),送入ATX POWER﹔
• 3. ATX POWER在接收到PS_ON-信號後,輸出 Main Power﹔
電腦主板開機時序圖
CQS
PWRSW# AC_IN# AUX POWER AUX OK S3 AUX SW# PSON# MAI POWER VID 1.2V VID-OK CPU CORE POWER OK
SUS#C
一.開機時序圖：
IF AC PLUG IN, ALAWYS TURB在檢測到此信號後發出PCIRST#,對PCI外 設﹑SIO﹑NB進行復位﹔
• 8. CPU發出CPUPWRGOOD信號,NB接收到此 信號後發了CPURST#信號對CPU進行復位﹔
畅想网络
Imagination Network
感谢观看！
文章内容来源于网络，如有侵权请联系我们删除。

必备主板上电时序图,强烈推荐

必备主板上电时序图,强烈推荐

这时VRM_PWRGD还没有 产生
PWR_OK_VGA 由显卡接口发出
这里是个保护电路，上面四个PWRGD为高电平，才会有ALL_SYSTEM_PWR. 发送到EC
ProTek MQC.
CPU_VRON
输入电压+3VS,其他电压是已 经输入了的,+3VS是南桥工作 后才产生的.
ProTek MQC.
ProTek MQC.
返回
H side L side
附:比较器
正极 负极
GND
ProTek MQC.
比较器工作原理: 1:当正极大于负极时,输出电
压VCC OUT就等于输入电压VCC IN 2当正极小于负极电压时,输出
电压VCC OUT就等于接地GND + > - VCC OUT=VCC IN + < - VCC OUT=GND 比较器一般用于电路中都是固定正 极(或负极)电压电压,利用VCC OUT 来控制负极(或正极)电压
与门工作原理:只要有输 入低电平则输出为低电平,
如果PWRGD有问题输出 低电平,则FORCE_OFF# 拉低,则会关机.
FOREC_OFF点击
END
ProTek MQC.
附:High-Low Side
原理:芯片先给High Side的栅极一个高电平,使其打开电压下来,同时给Low Side的 栅极一个低电平使其关闭,产生电压经过电感给电容充电,当电压过高时,则HighLow Side相反工作使电压拉低,维持一个稳定的电压输出.
PM_PSI#=0:CPU 降频时通知VCORE 调低电压
PM_DPRSLPVR,H_DPRSTP#,CPU与 南桥进入降频模式时通知VCORE调 低电压分别进入S3和S4模式. CLK_EN#在此板上没用上,而是使 用EC发出.

微星MS7309主板上电时序

微星MS7309主板上电时序

微星MS7309主板上电时序微星MS7309主板时序第一部分:等待开机待机有三个条件:3VSB、25M晶振、PWRGD_SB。

一、纽扣电池供电:纽扣电池(此时不插电源线)BAT经过双二极管D22以及D28为桥(PBGA692)提供基本供电VBAT，25M晶振起振。

同时BAT还通过双二极管D22和电阻R699产生VBAT0链接到F71882的82脚，用于检测电池电量。

- 1 -VBAT通过R6产生信号COPEN#送到I/O(F71889ED的83脚，使该脚为高电平。

二、插入ATX电源，+5SB为主板供电1、5VDRV1的产生:当插入ATX电源，+5VSB为主板的部分电路供电，I/O的71脚(VCCGATE)为高电平，通过Q41产生5VDRV1.它的主要作用控制Q37 - 2 -的导通，提升3VDUAL的输出功率(用UP7704产生);应用在3VSB_WAKE 产生电路，同样提升3VSB_WAKE的功率。

- 3 -2、VCC_5SB的产生:当插入ATX电源，+5VSB通过Q110转换成VCC_5SB，主要是把电流从4A降低到2A。

5VSBDRV1的产生:IO的72脚产生DUALGATE信号，VCC5_SB经电阻R465和R466分压，产生此信号。

3、+3.3VDUAL的产生:产生方式可以有两种，一是通过1117来产生，二是通- 4 -过UP7501来产生。

(1)、通过U28(RC117S)产生:通过(2)通过UP7704产生，其2脚受控于信号sys5VSB_OFF，这个信号由IO的47脚产生，同时控制USB接口和5vSB POWER SWITH。

4、VSB3V的产生:3VDUAL(1.2A)通过D32产生VSB3V为IO的65脚供电。

- 5 -5、POWER GOOD_SB的产生条件正常的情况下，由81脚发出RSMRST#到桥的H6端(PWRGD_SB)IO在工作通知桥电源准备好，DUAL电源稳定后该信号为高电平，同时加到Q80的G极，使Q80导通，3VDUAL代替CMOS电池为IO供电。

必备主板上电时序图,强烈推荐

必备主板上电时序图,强烈推荐
这两个信号主要是侦测电池电量 SMB0_CLK ProTek MQC.
POWER_CHARGER
输出低电平信号CHG_PDS开启A/D_DOCK_IN转化AC_BAT_SYS 输出低电平信号CHG_PDL开启BAT_CON转化AC_BAT_SYS
ACIN
输入电压
DCIN
ProTek MQC.
POWER PATH A/D_DOCK_IN→AC_BAT_SYS
EC-工作电压
+3VS是SB工作后由 SUSB#_PWR开启
ProTek MQC.
EC-RESET
+3VA_EC输入给芯片U3001产生EC_RST# 从pin19输入 ECProTΒιβλιοθήκη k MQC.EC-CLOCK
当EC接收到工作电压后就开始从pin160发出EC_XOUT 给晶振提供电压使其产生 32.768KHz的频率给EC工作
ProTek MQC.
返回南桥
PM_PWRBTN#
按下SW5605,则PWR_SW# 瞬间拉低
ProTek MQC.
+3VA_EC经过电阻到PWR_SW#,给 PWR_SW#一个高电平
南桥开机最后一个条件 返回南桥
南桥开机条件
+3VSUS PM_RSMRST# +VCC-RTC CLK(32.768KHz) PM_PWRBTN#
ProTek MQC.
PM_RSMRST
南桥开机条件之一 当EC pin54接收到SUS_PWRGD后从pin105发出PM_RSMRST#
ProTek MQC.
返回南桥
+VCC_RTC
南桥开机条件之一
C-MOS电池
+RTCBAT经过电阻R2001经过D2000产生+VCC_RTC

主板上电时序图

主板上电时序图
VRMPWRGD PWROK_PS +VTT_PWRGD CPUPWRGD
3
V R M
+VID[ 0:5 ] Vcore
+ VSB
3v_Bat RTC_RST#
RSMRST#
IO_PWRBTN#
SLP_S3#
32.768
+3Vsb
SB
SLP_S4# PWRBTN#
SIO
PS_ON#
ATX
+ 12 v 5 + +
• 當User按下Power Button後,一般由Super I/O將此信號 拉low,從而通知Power Supply送電.
PWROK


PWROK是電源準備OK信號.當電源送出的+3.3V and +5V 達到Normal值的95%時,由Power Supply送出此信號. 當+3.3V or +5V 掉到Normal的95%以下時,Power Supply就會把此信號拉Low. 當主板收到此信號時,表明電源已經準備ok,可以開始動 作. 但是大部分情況下,我們不會使用此信號來通知主板動 作.而是使用專門的ASIC來偵測+3.3V and +5V電壓,當 電源發出的電壓符合要求時,由ASIC發出PWROK信號通知 主板動作.由此功能的ASIC包括AS016,W83627EHF等. 主板上此PIN一般空接
CPU
PLTRST#
Hale Waihona Puke NBCPURST#
PCIRST#
PCI Device
+VTT_CPU
3 3
+VTT_PWRGD
.
PWROK

主板上电时序精华


MB上电时序
单击添加副标题
2005.12 Caspar_zhang
主板电压概述
主板上电时序 Intel架构上电时序 AMD架构上电时序
上电时序
主板电压概述
ATX电源提供+12V、-12V、+5V、-5V 、+3V、+5VSB六种电压，其它的则由主板上的DC-DC电路利用ATX提供的电压转换而来。 DC-DC电路则可分为线性转换电路和PWM转换电路，主板上的+5vsb?+3vsb就是典型的线性稳压电路，而vcore部分则是PWM技术最基本的应用。所谓的+3V_DUAL就是用+3v与+3vsb共同供电，相互间用MOSFET或者二极管隔离。
3.按下Power Buttom后的动作时序
3.按下Power Buttom后的动作时序
在VTT_PWRGD正常发出后, 此信号还通知给Clock Generator(ICS);以通知Clock Generator在可以正常发出所有Clock.
具体说明: 在SLP_S3#&VTT_PWRGD正常OK后(都为High),从而使信号CK_PG保持在High.再经过三极管Q1后,使信号CK_PG#由High?Low.此时若ICS所需工作电压+3V_CLK及Drive Crystal 14.318MHz OK后,ICS将开始工作送出所有Clock. 此信号还有一个作用是:当系统进入S3状态时信号CK_PG#(即VTT_PWRGD#/PD)由 Low-->High,从而 Keep ICS Register Data,缩短从S3回来的时间,
3.按下Power Buttom后的动作时序 当电源送出的+3.3V and +5V达到Normal值的95%时,由ATX Power Supply开始送出PWROK_PS信号给Super IO,以通知Super IO ATX Main Power OK. Super IO接收到VCC&PWROK_PS后,即送出PWROK给南北桥.以通知南北桥此时ATX Main Power 送出OK.

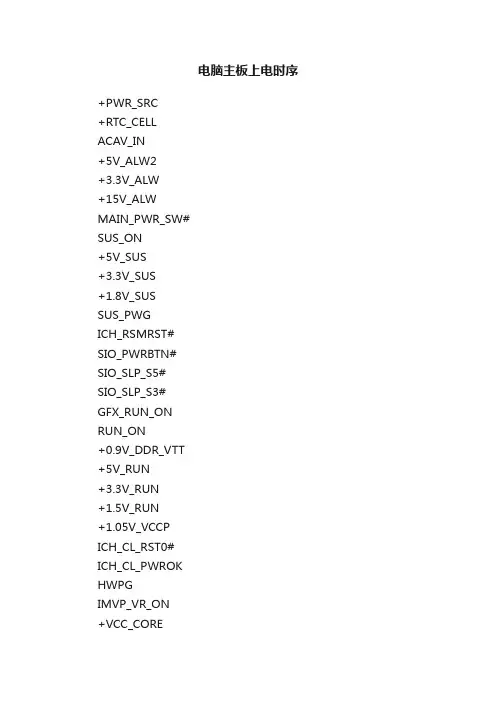

电脑主板上电时序

电脑主板上电时序+PWR_SRC+RTC_CELLACAV_IN+5V_ALW2+3.3V_ALW+15V_ALWMAIN_PWR_SW#SUS_ON+5V_SUS+3.3V_SUS+1.8V_SUSSUS_PWGICH_RSMRST#SIO_PWRBTN#SIO_SLP_S5#SIO_SLP_S3#GFX_RUN_ONRUN_ON+0.9V_DDR_VTT+5V_RUN+3.3V_RUN+1.5V_RUN+1.05V_VCCPICH_CL_RST0#ICH_CL_PWROKHWPGIMVP_VR_ON+VCC_COREIMVP_PWRGDPWROKH_PWRGOODCLK_PWRGDCLK_MCH_BCLKPLTRST#H_RESET#Error code Error type description11:11Repair Code Bad parts ( 壞件 )11:12Repair Code Broken parts(損件, 破件) 11:13Repair Code Missing parts(缺件)11:14Repair Code Wrong parts(錯件)11:15Repair Code Excess parts ( 多件) 11:16Repair Code Shift(Misalign)(偏移)1 / 111:17Repair Code Floating (高翹, 浮高) 11:18Repair Code Tombstone(墓碑)11:19Repair Code Reverse (反向)11:20Repair Code Up side down (反白)11:21Repair Code Side up (側立)11:22Repair Code Pin crush (跪腳)11:23Repair Code Pin slant(腳歪斜)11:24Repair Code Original parts NG(原材不良)11:ZZ Repair Code Other parts fail (其它零件不良 )12:11Repair Code Solder bridge (短路)12:12Repair Code Solder insufficient (錫不足)12:13Repair Code Cold solder(冷焊)12:14Repair Code Open solder(空焊)12:15Repair Code Non-wetting(拒焊)12:16Repair Code Wet - tin (沾錫)12:17Repair Code Excess solder(錫覆蓋螺絲孔)12:ZZ Repair Code Other solder fail (其它焊接不良) 13:11Repair Code PCB open issue ( PCB 開路 )13:12Repair Code PCB short issue ( PCB 短路 )13:13Repair Code PCB oxidize ( 氧化 )13:14Repair Code Solder mask on pad(綠漆 on pad)13:ZZ Repair Code Other PCB fail ( 其它PCB不良 )14:11Repair Code Rework short (重工短路)14:12Repair Code Rework open (重工開路)14:13Repair Code BGA Chip Reheat Ok (BGA重工加熱OK)14:ZZ Repair Code Other rework fail (其它重工不良)15:11Repair Code Glue overflow(溢膠)15:12Repair Code Error - test(NTF) ( 誤測 )15:13Repair Code Ass'y NG ( 組裝不良 )15:ZZ Repair Code Other operated fail (其它作業不良)（注：本资料素材和资料部分来自网络，仅供参考。

T60 上电时序PPT教学课件


• MAX9705(功放):VCC5MA VCC3MHP
• MODEL接口：VCC3AUX1
• BIOS：VCC3M
• KB接口：VCC5B
• TOUCH-PAD：VCC3B VCC5B
• FSTU3257：VCC5B
• PC87382：VCC3B
2020/12/11
7
PPT教学课件
接地
5V反馈 15 LX5
DL5 18 5V低端电流检测输入
空脚 16 NC
BST5 17 5V激励供电
MAX1901
1、21脚V+的供电（20V）；
4、 17脚24脚 BST激励供电
的工作条件： 2、22脚-SHDN总开关控制输入（3.3V）；5、 7脚REF基准电压(2.5V)
2020/12/11 3、20脚VL5 (5V)
Q98 Q86
2020/12/11

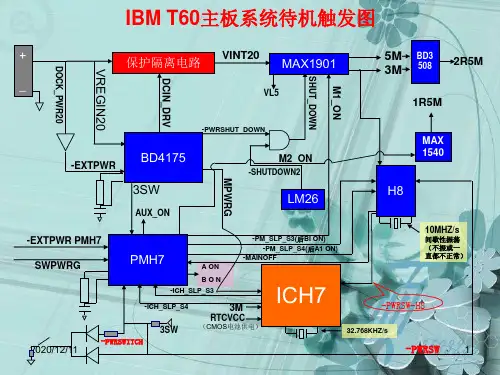

待机电压及AUX电压产生过程
2R5AUX2 3AUX2
3
MAX1901的引脚定义
1 检测线性电压输出 STEER
NC 32 空脚
检测VDD15电压 2 SECFB
FB3 31 3V电压输出反馈
芯片振荡器工作频率 3 SYNC
CSL3 30 3V输出电流检测
单元电路开启 4 TIME/ON5
CSH3 29
接地 空脚
5 GND 6 NC
RUN/ON3 28
33
DH3 27
基准电压/参考电压输出 休眠控制信号 PG
7 8 9
REF 底部 -SKIP 接地
-RESETMAX1901
LX3 26 NC 25 BST3 24
5V电压输出反馈 10 FB5

主板上电时序精华

但是大部分情况下,我们不会使用此信号来通知主板动 作.而是使用专门的ASIC来侦测+3.3V and +5V电压,当 电源发出的电压符合要求时,由ASIC发出PWROK信号通知 主板动作.由此功能的ASIC包括AS016,W83627EHF等.
主板上此PIN一般空接
2021/3/11
15
主板上电时序
PR12
1
2
8.2KOhm
VDDA_EN <34>
2
+ PCE6
10UF/25V /X
1
GND
2021/3/11
13
PSON#
• PSON# 是低有效信号,当此信号为Low时,Power Supply 送出+3.3V,+5V,-5V,+12V,-12V等电压. 而当此信号被 拉High时,Power Supply停止送出上面的电压.
2021/3/11
12
+2.5V
+2.5V的电压直接由+2.5V_Dual通过一个MOS开关提供,用 +12V作为MOS的gate控制.从而保证进入S3时+2.5V可以被 关闭避免漏电.
+2.5V_DUAL =-> +2.5V
+2.5V_DAUL
Q23 NDS351N
+2.5V
3D 1
G 2S
+12V
2021/3/11
8
+3.3V
主板上有很多地方都需要+3.3V. +3.3V一般是最晚从Power Supply供出的. 一般电源提供5A左右的电流. 电压供给: Audio Chipset; PCI; PCIEX; South
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PLTRST#
NB
CPURST#
PCIRST#
PCI Device
+VTT_PWRGD
+3.3v
+VTT_CPU
+12v
+5v
PWROK
AMD架構 上電時序
A8 � k8 � k8 � A8
�
+ + + +
Nforce4 K8T800+VT8237 Sis760+Sis965 ATIRD480+M1573
A8N-SLI 上電時序
�
CPU_PWOK 14 VCORE 12 +1.2V_HT 11 #1 5 CPURST CPURST# 15 PWROK 9. +5VSB 1
A8 + Nforce4 (A8N-SLI 為例)
1 +3vsb +3vsb1
CPU
25MHZ 1 PLL 电压 7 3.3&1.5 3.3&1.5PLL +1.5v 7
ATX2.2
ATX Power Supply
+12V: Pin3,4 主要用來給CPU Vcore部分供電 GND: Pin1,2
ATX2.2
ATX Power Supply
�
Voltage Tolerances
+5VSB
� �
� �
+5VSB: Standby power提供power down state下主板需 要的各種電壓,包括:Standby and Dual power. ATX規定提供的電流不低於10mA.但是目前的主板為了提 供USB設備啟動,網羅喚醒等功能,需要很大的電流.一般 的Power supply都可以提供2A左右. Tolerance: +5V± 5% 需要用到stand by power的包括:Super I/O, South Bridge,LAN chip,etc.在S3狀態下，除了上述部分需要 之外Memory所需的+2.5V dual.
3
G
1
+
1 VDDA_EN <34> 2
PCE6 10UF/25V /X
GND
PSON#
• PSON# 是低有效信號,當此信號為Low時,Power Supply 送出+3.3V,+5V,-5V,+12V,-12V等電壓. 而當此信號被 拉High時,Power Supply停止送出上面的電壓. • 利用此信號可以設計“ Soft Power down” 的關機功 能. 當使用者對作業系統下關機命令時. 作業系統亦 可關閉所有的應用程式並利用此腳的功能達到自動關機 的動作. • 在主板上需要把此信號 pull up到+5VSB. • 當User按下Power Button後,一般由Super I/O將此信號 拉low,從而通知Power Supply送電.
VCORE&HTT
+1.2V_HT 11
+12V 7
K8V-MX 上電時序圖
�
PWRBTIN# 3. +3VSB 1.
K8 + K8M800+VT8237 (K8V-MX 為例)
主板上電時序
Intel架構上電時序 AMD架構上電時序
�
�
Intel架構上電時序
�
P5+Intel915G (P5GD2-VM 為例).
1.未插電源時的主板準備上電狀態. 2.插上電源後的主板動作時序. 3.按下Power Buttom後的動作時序.
1.未插電源時的主板準備上電狀態
� �
裝入電池後首先送出RTCRST#&V_3V_BAT給南橋. Crystal 提供32.768KHz頻率給南橋.
�
±12V
1.+12V提供給Vcore(P5&P4&K8使用,K7使 用5V給Vcore供電). � 2.+12V提供給PCI slot,AGP slot,COM芯 片,FAN power等. � 3.-12V提供給PCI slot和COM芯片.
�
+2.5V_Dual
1.提供給內存和北橋部分的內存接口部分 使用,對於A8內存控制器集成在CPU中. � 2.一般利用Linear Regulator由+3V_Dual 得到.或者是利用Switch Regulator由 +5V_Dual得到.
�
ATX Power Supply
+5VSB: Pin9 +3V: Pin1,2,12,13 +5V: Pin4,6,21,22,23 +12V: Pin10,11 -12V: Pin14 GND: Pin3,5,7,15, 17,18,19,24 PS_ON#: Pin16 PWROK: Pin8 NC: Pin20
3.按下Power Buttom後的動作時序
�
� � � �
當ATX Power送出±12V, +3.3V, ±5V數組Main Power 電壓後,其他工作電壓如+VTT_CPU,+1.5V, +2.5V_DAC,+ 5V_Dual,+3V_Dual,+1.8V_Dual也將隨後 全部送出. 當+VTT_CPU送給CPU後,CPU會送出VTT_PWRGD信號[High] 給CPU;ICS;VRM; CPU用VTT_PWRGD信號確認VTT_CPU穩定在Spec之內,OK 後CPU會發出VID[0:5]. VRM收到VTT_PWRGD後會根據VID組合送出Vcore. 在VCORE正常發出後,Processor Voltage Regulator即 送出VRMPWRGD信號給南橋ICH6,以通知南橋此時 VCORE 已經正常發出.
3.按下Power Buttom後的動作時序
當提供給的南橋工作電壓及Clock都OK後,由南橋發出 PLTRST#及PCIRST#給各個Device. � The ICH6 drives PLTRST# inactive a minimum of 1 ms after both PWROK and VRMPWRGD are driven high. PLTRST# 與PCIRST#區別如下: A. PLTRST# : Platform Reset PCIRST#: PCI Reset B. PLTRST# connected to all component that previously need PCIRST#,except PCI slots and devices. PCIRST# is connected to PCI Devices and slots without resetting system. C. PLTRST# is higher than PCIRST#.
2.插上電源後的主板動作時序
� � � �
SIO Check電源是否正常提供+5VSB電壓. +5Vsb正常轉換出+3VSB. SIO發出RSMRST#信號通知南橋+5VSB已經準備OK. 南橋正常送出SUSCLK (32KHZ).
3.按下Power Buttom後的動作時序
� � � � �
使用者按下電源控制面板上電源按鈕後,將送 出PWRBTN#給SIO和SB. SIO收到後發出IO_PWRBTN#給南橋. SB送出SLP_S3#和SLP_S4#給SIO. SIO發出PS_ON#(Low)給ATX Power. 當ATX Power接收到PSON#由High�Low後,ATX Power即送出±12V, +3.3V, ±5V數組Main Power電壓.
�
+2.5V
+2.5V的電壓直接由+2.5V_Dual通過一個MOS開關提供,用 +12V作為MOS的gate控制.從而保證進入S3時+2.5V可以被 關閉.避免漏電.
+2.5V_DUAL =-> +2.5V
+2.5V_DAUL Q23 NDS351N 2 S D +2.5V
+12V PR12 1 2 8.2KOhm
+3.3V
� � � �
主板上有很多地方都需要+3.3V. +3.3V一般是最晚從Power Supply供出的. 一般電源提供5A左右的電流. 電壓供給: Audio Chipset; PCI; PCIEX; South Bridge; SIO; Bios;
±5V
1.主板上IO幾乎全部使用+5V,比如: KB&MS,USB,F_PANEL等.同時提供給IO控制 器Super I/O. � 2.-5V現在已經不使用.
3.按下Power Buttom後的動作時序
�
�
當電源送出的+3.3V and +5V達到Normal值的 95%時,由ATX Power Supply開始送出PWROK_PS 信號給Super IO,以通知Super IO ATX Main Power OK. Super IO接收到VCC&PWROK_PS後,即送出PWROK 給南北橋.以通知南北橋此時ATX Main Power 送出OK.
Nforce4
SLP_S3# 5 SIO_PWBTIN 4.
SIO
ATX_PWRGD 8.
+12V&+5V&+3V 7
ATX
PSON# 6. 10 CPUVDD_EN CPUVDD_EN10 VCORE_PG 13 VCORE 12 PWRGD_SB 2. HTT_VLD 13 HTT_EN 10
