切换台基础讲解

实验四视频切换台的使用一、实验目的1、掌握SE-500 切换台的各个按键、接口功能和作用。

2、能正确进行SE-500 切换台与相关设备的线路连接。

3、能熟练使用SE-500 切换台。

二、视频切换台的基本知识1、定义：视频切换台能以某种方式从两种或更多种节目源中选出一路或多路信号送出，实现节目多样化，是一种可达到一定艺术效果的电视节目制作设备，该系统设备应用于电视信号播出或节目后期制作。

在电视中心，需要从多路节目源选出所需的信号进行播出；在后期节目制作中，为加强艺术效果，也需要从不同的节目源中选择一路或多路实施组合输出。

要完成这些功能，视频切换台是必不可缺的，视频切换台同时还用于技术人员调整和监测电视中心设备，由于视频切换台能选择输出各路信号，技术人员可以随时监测并调整任一路或整个视频通道中某些关键部位的信号质量；发生故障时，使于探明故障所在部位，以便及时排除。

2、切换方法分类：视频切换台的切换方式可分为两种：快切和特技切换。

从多路输入信号中交替选择一路输出，在电视屏幕上表现为一个画面迅速变换成另一个画面，这种切换方式通常称为快切，又称为硬切，这是较常用的一种方式。

特技切换是从多路输入视频信号中输出以某种特定方式混合或互相取代的组合信号，这种方式在后期中经常应用。

电视发展早期的视频切换台主要用于节目播出，随着录像机及电子编辑设备的出现及发展，它也常用于后期节目制作中，以多路信号源为素材，使用特技切换创造出具有新的图像效果的节目。

因此，从视频切换台的使用范围来分类，又可分为播出用的切换台和节目制作用的切换台两大类。

对于播出用的切换台，首先要保证工作稳定可靠，操作简便，有应急措施；对于节目制作用的切换台，主要应满足特技效果应花样多，设备功能全等。

三、SE-500切换台功能简介1、灯光显示按键，可清楚看到按键功能可防止暗房内误按功能键。

2、T型游戏杆可控制转场特效转换速度，搭配场景变化3、四组视频输入接口，可依视频来源选择Composite（AV，复合）或S-Video （Y/C）输入。

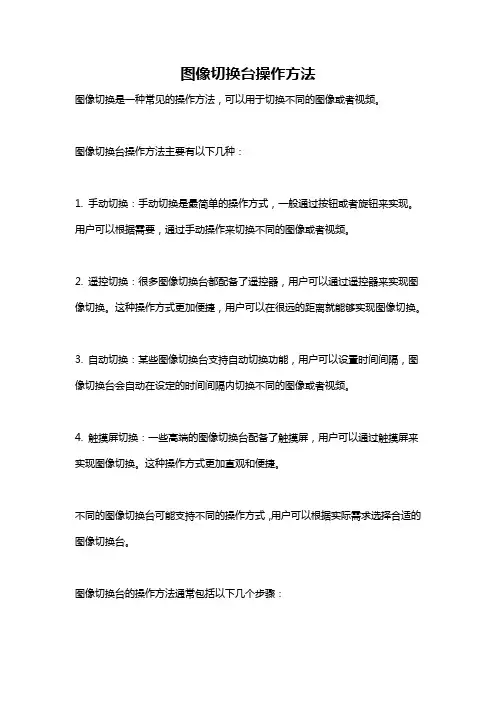

图像切换台操作方法图像切换是一种常见的操作方法，可以用于切换不同的图像或者视频。

图像切换台操作方法主要有以下几种：1. 手动切换：手动切换是最简单的操作方式，一般通过按钮或者旋钮来实现。

用户可以根据需要，通过手动操作来切换不同的图像或者视频。

2. 遥控切换：很多图像切换台都配备了遥控器，用户可以通过遥控器来实现图像切换。

这种操作方式更加便捷，用户可以在很远的距离就能够实现图像切换。

3. 自动切换：某些图像切换台支持自动切换功能，用户可以设置时间间隔，图像切换台会自动在设定的时间间隔内切换不同的图像或者视频。

4. 触摸屏切换：一些高端的图像切换台配备了触摸屏，用户可以通过触摸屏来实现图像切换。

这种操作方式更加直观和便捷。

不同的图像切换台可能支持不同的操作方式，用户可以根据实际需求选择合适的图像切换台。

图像切换台的操作方法通常包括以下几个步骤：1. 准备工作：首先需要将所有需要切换的图像或者视频加载到图像切换台中，这样才能进行后续的操作。

2. 选择切换方式：根据实际需求，选择合适的切换方式，可以是手动切换、遥控切换、自动切换或者触摸屏切换。

3. 执行切换操作：根据选择的切换方式，执行相应的切换操作，比如按下按钮、使用遥控器、设置自动切换时间间隔或者通过触摸屏操作。

在实际使用中，用户可以根据需要随时切换不同的图像或者视频，以满足不同场合的需求。

图像切换台的操作方法需要结合具体的设备来进行，不同的图像切换台可能有不同的操作方式，用户在使用时应该仔细阅读设备的操作说明书，熟悉图像切换台的操作方法。

总的来说，图像切换台的操作方法可以根据实际需求灵活选择，无论是手动切换、遥控切换、自动切换还是触摸屏切换，都可以实现图像切换的功能。

希望以上内容对您有所帮助。

数字切换台的使用摘要：数字切换台是一种数字化的电视节目切换设备，可将电视节目按照数字编码进行分类并实现快速切换。

数字切换台的使用可以为用户带来更便捷、多样化的电视观看体验。

本文将介绍数字切换台的使用方法及其优点。

关键词：数字切换台、电视节目、编码、分类、切换、观看体验正文：1. 数字切换台的使用方法数字切换台是一种电子设备，使用时需要先进行安装和设置。

用户需要根据自己的所在地区和设备类型等信息设置相应的频道列表。

在设置好频道列表后，用户便可通过数字键或遥控器上的箭头键等快捷键实现电视节目的快速切换。

2. 数字切换台的优点数字切换台的使用具有以下优点：（1）多样化的电视节目选择：数字切换台可将电视节目按照数字编码进行分类，用户可以根据自己的喜好、需求选择不同的节目类型。

（2）快速切换：数字切换台可通过输入数字编码或快捷键等方式实现快速切换，大大提升了用户的观看效率和体验。

（3）减少广告中断：数字切换台的快速切换功能可以让用户在电视广告中快速切换至其他节目，减少了广告中断的烦恼。

（4）支持高清电视节目：数字切换台支持高清电视节目的播放，提供更高质量的观看体验。

3. 数字切换台的应用前景随着数字化技术的快速发展，数字切换台在电视领域的应用前景非常广阔。

数字切换台具有多样化、快速切换等优点，这将为用户带来更加优质的电视观看体验。

预计未来数字切换台的应用将会越来越广泛，成为电视领域不可或缺的重要设备之一。

总之，数字切换台的应用为用户带来了更多元化、快速、高清的电视观看体验，未来数字切换台在电视领域的应用前景非常广阔。

4. 数字切换台的发展历程数字切换台的发展历程可以追溯到上个世纪90年代初期，当时数字技术刚刚兴起，各种数字产品开始逐渐进入人们的生活。

在电视领域，数字切换台最初是一种集成在电视中的附加功能，可以将电视频道按照数字编码和类型进行分类，并通过数字化的技术实现快速切换。

随着时间的推移，数字切换台越来越普及，成为了单独的设备，可以接入电视机进行使用。

演播室切换台的功能
切换台的定义
演播室切换台（Switcher）是用于多摄像机演播室或外景制作，通过切、叠画、划像来连接所选视频，进而创作和嵌入其他特技来完成节目制作的设备。

切换台的主要功能是给及时编辑提供方便，选择各种视频素材并通过过渡技巧将他们依次连接起来。

切换台的基本功能
切换台的基本功能是：（1）从几个视频输入中选择一个合适的视频素材；（2）在两个视频素材之间选择基本转换；（3）创造或接入特技。

有些切换台可以自动根据节目的视频转换节目的音频，称为AFV（Audio follow Vedio)功能。

切换台的基本操作
1 切换
切又叫硬切，指一个画面无过渡的变化到另一个画面。

如想让1号机播出，就按下1号机的按钮；当想让2号机播出时，按下2号机的按钮，这个过程就称为切。

2 叠画
叠画是两个影像互相重叠或混合的过程，叠画通常使用推杆来完成。

通过叠画可以是两个画面交换更加融洽，从而达到更多的艺术效果。

3 黑起黑下
黑起是从黑场变成一个图像，黑下则是从一个正在播出的图像变成黑场。

操作的步骤是：
（1）按下PGM总线上的BLACK键。

（2）按下混合（MIX）键。

（3）按下预设总线的1号机键。

（4）推动推杆。

黑气的速度取决于移动推杆的速度。

演播室切换台的功能演播室切换台是指在一个演播室内部，通过切换设备或技术手段，实现不同电视频道之间的切换和转播。

该功能的实现对于电视台和广播台等媒体机构来说非常重要，因为它允许他们在一个集中的地方完成各种内容的制作和切换，提高工作效率和节省资源。

下面将详细介绍演播室切换台的功能及其实现方式。

1.信号输入切换：演播室中通常有多个信号源，包括摄像机、录像机、电脑、播音设备等。

切换台的功能可以将不同的信号源输入切换，使得不同的信号源可以在同一个屏幕上显示。

2.视频画面切换：当需要将不同的画面进行转播时，切换台可以实现不同画面之间的快速切换。

例如，在新闻中，需要将不同的现场报道进行切换，以实时展示多个画面。

3.音频切换：演播室中的节目除了画面外，还有音频。

切换台可以实现不同音频源之间的切换，使得不同的声音可以在同一个场景中播放。

4.转场效果切换：切换台可以实现不同转场效果的切换，例如淡入淡出、翻转、混合等，使得节目画面更加流畅和优美。

5.画中画：切换台可以实现在一个屏幕上同时显示多个画面，其中一个画面可以是主画面，其他画面则作为辅助画面进行插播。

这种功能可以实现节目与广告的同时播放，提高节目的吸引力和多样性。

1.专业切换设备：演播室常用的切换台设备是专业的视频处理器和音频混音器，通过各种传输线路和接口连接各种信号源，实现信号的输入、切换和转播。

这种方式具有较高的稳定性和可靠性，适用于大型演播室。

2.电脑互联网应用：现在随着技术的发展，一些小型演播室也可以通过电脑和互联网实现切换台的功能。

通过电脑软件和相应的硬件设备，可以实现对于信号源的切换和转播。

3.软件应用程序：一些演播室可以通过软件应用程序来实现切换台的功能。

这种方式通常用于小型演播室，使用电脑上的专业软件进行信号的切换和转播。

需要注意的是，在切换台的过程中，需要特别注意信号的质量和稳定性。

演播室切换是一个非常复杂和关键的环节，信号的中断或者失真都会对节目的制作和播放产生不良影响。
