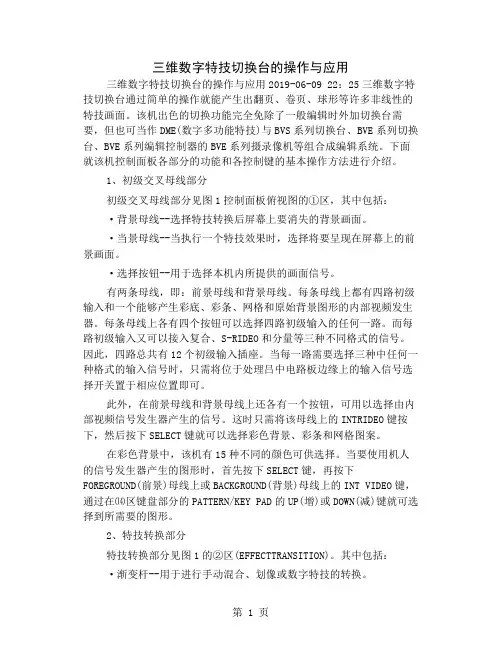

三维数字特技切换台的操作与应用三维数字特技切换台的操作与应用2019-06-09 22：25三维数字特技切换台通过简单的操作就能产生出翻页、卷页、球形等许多非线性的特技画面。
该机出色的切换功能完全免除了一般编辑时外加切换台需要，但也可当作DME(数字多功能特技)与BVS系列切换台、BVE系列切换台、BVE系列编辑控制器的BVE系列摄录像机等组合成编辑系统。
下面就该机控制面板各部分的功能和各控制键的基本操作方法进行介绍。
1、初级交叉母线部分初级交叉母线部分见图1控制面板俯视图的①区，其中包括：·背景母线--选择特技转换后屏幕上要消失的背景画面。
·当景母线--当执行一个特技效果时，选择将要呈现在屏幕上的前景画面。
·选择按钮--用于选择本机内所提供的画面信号。
有两条母线，即：前景母线和背景母线。
每条母线上都有四路初级输入和一个能够产生彩底、彩条、网格和原始背景图形的内部视频发生器。
每条母线上各有四个按钮可以选择四路初级输入的任何一路。
而每路初级输入又可以接入复合、S-RIDEO和分量等三种不同格式的信号。
因此，四路总共有12个初级输入插座。
当每一路需要选择三种中任何一种格式的输入信号时，只需将位于处理吕中电路板边缘上的输入信号选择开关置于相应位置即可。
此外，在前景母线和背景母线上还各有一个按钮，可用以选择由内部视频信号发生器产生的信号。
这时只需将该母线上的INTRIDEO键按下，然后按下SELECT键就可以选择彩色背景、彩条和网格图案。
在彩色背景中，该机有15种不同的颜色可供选择。
当要使用机人的信号发生器产生的图形时，首先按下SELECT键，再按下FOREGROUND(前景)母线上或BACKGROUND(背景)母线上的INT VIDEO键，通过在⒁区键盘部分的PATTERN/KEY PAD的UP(增)或DOWN(减)键就可选择到所需要的图形。
2、特技转换部分特技转换部分见图1的②区(EFFECTTRANSITION)。
MX-4DV 多功能数字特技切换台MX-4 DV快捷的10位4:2:2的数字质量视频、易于访问的图像库及特技效果，使之成为前期视频制作的最佳选择！作为世界知名的高质量视频产品生产厂商，FOCUS Enhancements推出了业界领先的新一代产品--MX-4 DV™专业级多功能数字特技切换台。
这款产品带有四路IEEE-1394输入接口，实时预览，完整图像存储功能，可通过以太网接口与电脑或网络相连接，还拥有超过700种的特技效果，使之成为拥有终极性能的设备！DV IS NOW为了实现对视频源的灵活操控，通过12路视频源（4路S端子视频、4路复合视频与4路DV）之间的无缝切换，可使您的制作效率得到大幅提升。
额外增加的两个DV 接口，能够在制作设备上接收多路DV摄像机的视频信号，使您进行实时DV视频制作更加方便，使得您的数字视频图像自始至终完好无损。
完美的视、音频品质FOCUS Enhancements 的实时10位（4:2:2）视频处理技术与出众的输入梳状滤波电路,保证MX-4 DV 输出的数字与模拟图像信号在质量上是丝毫无损的。
MX-4 DV 引以为傲的是它增强了音频同步混合能力，并且提供可在屏幕上显示的音量电平控制器。
这些优势与双重时基校正功能一起把MX-4 DV的视音频水准推升到了一个新的台阶。
附带预览功能MX-4 DV 带有内罝预览功能，只需配一个监视器，便能同时预览四个输入视频信号，方便易用，更可节省大部分外罝预览设备成本。
完整的图像功能,使您如虎添翼为了达到创造性表达的最终目的，您可以通过网络上传及时更新JPEG图片来增强您的视频制作表现力。
MX-4 DV提供四层视频特技使您能够用JPEG图片作为一个输入信号、背景或前景图片。
前景图片可为预先设计好的字幕，在现场转播时可实时插入，实现简单标题字幕功能。
特技与特性MX-4 DV内置700 种特技。
其中引入的一些新的转场特技、附加的四种输入特技、梯度与完整图像存储功能,可为您提供当今功能最为强大且兼具成本与效益的服务。
实验四视频切换台的使用一、实验目的1、掌握SE-500 切换台的各个按键、接口功能和作用。
2、能正确进行SE-500 切换台与相关设备的线路连接。
3、能熟练使用SE-500 切换台。
二、视频切换台的基本知识1、定义：视频切换台能以某种方式从两种或更多种节目源中选出一路或多路信号送出，实现节目多样化，是一种可达到一定艺术效果的电视节目制作设备，该系统设备应用于电视信号播出或节目后期制作。
在电视中心，需要从多路节目源选出所需的信号进行播出；在后期节目制作中，为加强艺术效果，也需要从不同的节目源中选择一路或多路实施组合输出。
要完成这些功能，视频切换台是必不可缺的，视频切换台同时还用于技术人员调整和监测电视中心设备，由于视频切换台能选择输出各路信号，技术人员可以随时监测并调整任一路或整个视频通道中某些关键部位的信号质量；发生故障时，使于探明故障所在部位，以便及时排除。
2、切换方法分类：视频切换台的切换方式可分为两种：快切和特技切换。
从多路输入信号中交替选择一路输出，在电视屏幕上表现为一个画面迅速变换成另一个画面，这种切换方式通常称为快切，又称为硬切，这是较常用的一种方式。
特技切换是从多路输入视频信号中输出以某种特定方式混合或互相取代的组合信号，这种方式在后期中经常应用。
电视发展早期的视频切换台主要用于节目播出，随着录像机及电子编辑设备的出现及发展，它也常用于后期节目制作中，以多路信号源为素材，使用特技切换创造出具有新的图像效果的节目。
因此，从视频切换台的使用范围来分类，又可分为播出用的切换台和节目制作用的切换台两大类。
对于播出用的切换台，首先要保证工作稳定可靠，操作简便，有应急措施；对于节目制作用的切换台，主要应满足特技效果应花样多，设备功能全等。
三、SE-500切换台功能简介1、灯光显示按键，可清楚看到按键功能可防止暗房内误按功能键。
2、T型游戏杆可控制转场特效转换速度，搭配场景变化3、四组视频输入接口，可依视频来源选择Composite（AV，复合）或S-Video （Y/C）输入。
数字切换台的使用摘要：数字切换台是一种数字化的电视节目切换设备，可将电视节目按照数字编码进行分类并实现快速切换。
数字切换台的使用可以为用户带来更便捷、多样化的电视观看体验。
本文将介绍数字切换台的使用方法及其优点。
关键词：数字切换台、电视节目、编码、分类、切换、观看体验正文：1. 数字切换台的使用方法数字切换台是一种电子设备，使用时需要先进行安装和设置。
用户需要根据自己的所在地区和设备类型等信息设置相应的频道列表。
在设置好频道列表后，用户便可通过数字键或遥控器上的箭头键等快捷键实现电视节目的快速切换。
2. 数字切换台的优点数字切换台的使用具有以下优点：（1）多样化的电视节目选择：数字切换台可将电视节目按照数字编码进行分类，用户可以根据自己的喜好、需求选择不同的节目类型。
（2）快速切换：数字切换台可通过输入数字编码或快捷键等方式实现快速切换，大大提升了用户的观看效率和体验。
（3）减少广告中断：数字切换台的快速切换功能可以让用户在电视广告中快速切换至其他节目，减少了广告中断的烦恼。
（4）支持高清电视节目：数字切换台支持高清电视节目的播放，提供更高质量的观看体验。
3. 数字切换台的应用前景随着数字化技术的快速发展，数字切换台在电视领域的应用前景非常广阔。
数字切换台具有多样化、快速切换等优点，这将为用户带来更加优质的电视观看体验。
预计未来数字切换台的应用将会越来越广泛，成为电视领域不可或缺的重要设备之一。
总之，数字切换台的应用为用户带来了更多元化、快速、高清的电视观看体验，未来数字切换台在电视领域的应用前景非常广阔。
4. 数字切换台的发展历程数字切换台的发展历程可以追溯到上个世纪90年代初期，当时数字技术刚刚兴起，各种数字产品开始逐渐进入人们的生活。
在电视领域，数字切换台最初是一种集成在电视中的附加功能，可以将电视频道按照数字编码和类型进行分类，并通过数字化的技术实现快速切换。
随着时间的推移，数字切换台越来越普及，成为了单独的设备，可以接入电视机进行使用。
AV-HS5200MC切换台技术特点说明概要AV-HS5200MC 是在广播电视台的制作演播室和新闻演播室、转播车、制作等多种系统中，可以进行视频制作的2~2.5ME 数字视频切换台。
支持多格式，在SD 节目制作、HD 节目制作以及SD /HD 信号同时存在等制作环境中，都可以灵活地进行视频制作。
本切换台提供了简便、切实的操作性能，不会令操作人员在操作过程中产生紧张感。
即使在现场直播等争分夺秒的场合下，也不容易产生误操作，并且可以制作出富有动感的视频图像。
此外，在拥有可扩展至多达4 个通道的3 维DVP、可进行静态图像、动态图像记录重放的Clipstore 等先进功能的同时，主机尺寸只有3RU，实现了小型化。
AV-HS5200MC特点：1、支持多格式支持下列信号格式：HD: 1080/50i、1080/59iSD: 576/50i、480/59i在购买SD 格式的AV-HS5200MC 产品之后，也可以升级为HD 格式。
此外，格式之间的切换可以通过操作面板上的按钮操作或者通过GPI 来简单地进行。
4:3/16:9 宽高比的画面，可以通过Wipe aspect 模式和Backkgroud Insert 等功能来制作自然的影像。
2、小型、低耗电化最大2.5ME＋2DSK＋4DVP 的配置，实现了3RU 主机箱以及消耗功率的小型、低耗电化。
即使在转播车等空间、电力都有限的环境中也能进行灵活配置。
3、丰富的输入输出主机规格尺寸采用了小型3RU，但可以按标准配备18 个系统的输入，如果增加选购电路板，则最多可以扩展至36 个系统。
标准输出为6 个输出(ME1 PGM, ME2 PGM, AUX1～4)，如果增加选购电路板(AUX5～10)，则最大可以扩展至12 个输出。
此外，各个输出均分别配有2 路相同输出。
4、卓越的操作性能通过配备12.1 英寸的大型彩色液晶触摸屏，实现了高度的视觉识别性。
由于该触摸屏的菜单层次分明，并且操作界面上的按钮具有快捷链接功能，可直接切换至各菜单，因此能够轻松地进入到所希望的菜单。
视频切换台新手必读市场应用背景：在当今人们对现场视频实时观看的要求，和后期减轻制作人员的负担，视频切换装置应运而生。
视频切换台基本概念：一、什么是切换台（Switcher）？「切换台」指视频进行中便于切换输出视频的装置。
切换台的主要功能是在多个视频之间进行切换。
如果只需要切换，那么设备的这个部份看起来就像一排灯光切换器，但其实不然；若要在制作过程中发挥完全的作用，视频切换台必须提供视频过渡方式，从某个视频来源切换到另一个来源、调整视频效果（特技处理器）并保持所有来源的同步。
二、什么是信号同步装置【TBC 时基校正器】？即将视频信号储存在内存中的数字装置，并于确切时间点播放，并以平顺、有条理地视频输出。
当您所切换的信号之间不同步，会造成视频转场失败，出现跳动，闪屏、黑屏、丢帧等，画面结果也不好看；因此您要从一个视频来源漂亮地切换到另一个来源，信号同步装置就是不可或缺的。
视频切换的基本常识：一，硬切（CUT）：称作无技巧的切换但是，由于两个镜头直接相接，视觉上会产生跳跃感，形成相应的镜头节奏，多用短镜头。
二，淡化（FADE）：也称为软切、叠化，是两个镜头重叠渐隐渐出，更多地表示一种时空的变换，比如时间的转换，以及回忆和幻想等；例如在婚礼、情感、文艺节目等应用舒缓的淡化会给人唯美的视野，产生强烈的艺术感染力，达到意想不到的艺术效果。
注：淡化是选择切换台重点首选的功能。
三，淡入淡出：画面由亮转暗，以至完全隐没，画面再由暗变亮，最后完全清晰。
是电影中表示时间空间转换的一种技巧，表明剧情段落。
淡出表示一场戏或一个段落的终结。
淡入表示一场戏或一个段落的开始，能使观众产生完整的段落感。
淡入淡出节奏舒缓时，具有抒情意味，能够造成富有表现力的气氛。
四，画中画（PIP）:在主画面前叠加子画面。
电视领域常用于说明，展示。
根据需要调整子画面的边框色彩更能增加渲染力。
五，音频混音：使多个音频混合成一个音频，对每个音频音量等进行调音。
