(优选)切换台基础讲解.

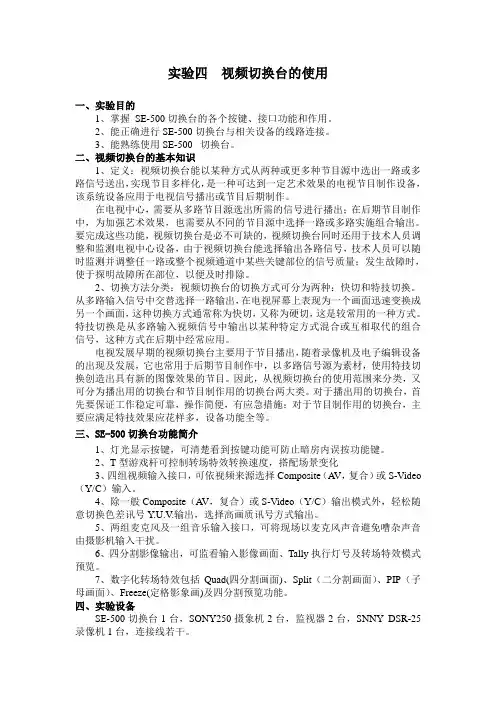

实验四视频切换台的使用一、实验目的1、掌握SE-500 切换台的各个按键、接口功能和作用。

2、能正确进行SE-500 切换台与相关设备的线路连接。

3、能熟练使用SE-500 切换台。

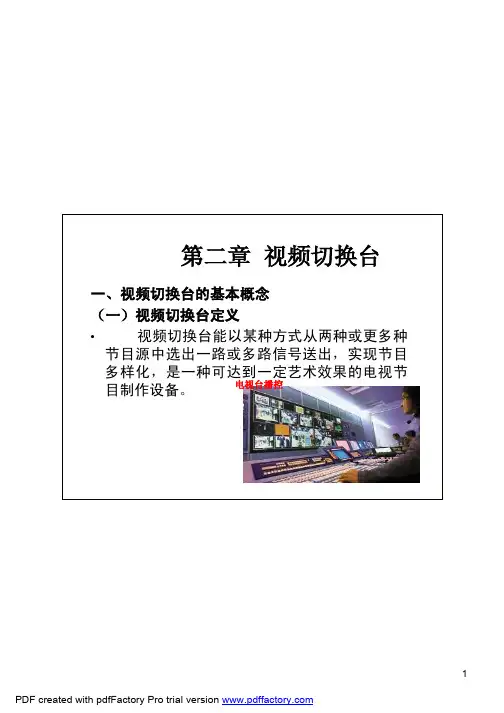

二、视频切换台的基本知识1、定义：视频切换台能以某种方式从两种或更多种节目源中选出一路或多路信号送出，实现节目多样化，是一种可达到一定艺术效果的电视节目制作设备，该系统设备应用于电视信号播出或节目后期制作。

在电视中心，需要从多路节目源选出所需的信号进行播出；在后期节目制作中，为加强艺术效果，也需要从不同的节目源中选择一路或多路实施组合输出。

要完成这些功能，视频切换台是必不可缺的，视频切换台同时还用于技术人员调整和监测电视中心设备，由于视频切换台能选择输出各路信号，技术人员可以随时监测并调整任一路或整个视频通道中某些关键部位的信号质量；发生故障时，使于探明故障所在部位，以便及时排除。

2、切换方法分类：视频切换台的切换方式可分为两种：快切和特技切换。

从多路输入信号中交替选择一路输出，在电视屏幕上表现为一个画面迅速变换成另一个画面，这种切换方式通常称为快切，又称为硬切，这是较常用的一种方式。

特技切换是从多路输入视频信号中输出以某种特定方式混合或互相取代的组合信号，这种方式在后期中经常应用。

电视发展早期的视频切换台主要用于节目播出，随着录像机及电子编辑设备的出现及发展，它也常用于后期节目制作中，以多路信号源为素材，使用特技切换创造出具有新的图像效果的节目。

因此，从视频切换台的使用范围来分类，又可分为播出用的切换台和节目制作用的切换台两大类。

对于播出用的切换台，首先要保证工作稳定可靠，操作简便，有应急措施；对于节目制作用的切换台，主要应满足特技效果应花样多，设备功能全等。

三、SE-500切换台功能简介1、灯光显示按键，可清楚看到按键功能可防止暗房内误按功能键。

2、T型游戏杆可控制转场特效转换速度，搭配场景变化3、四组视频输入接口，可依视频来源选择Composite（AV，复合）或S-Video （Y/C）输入。

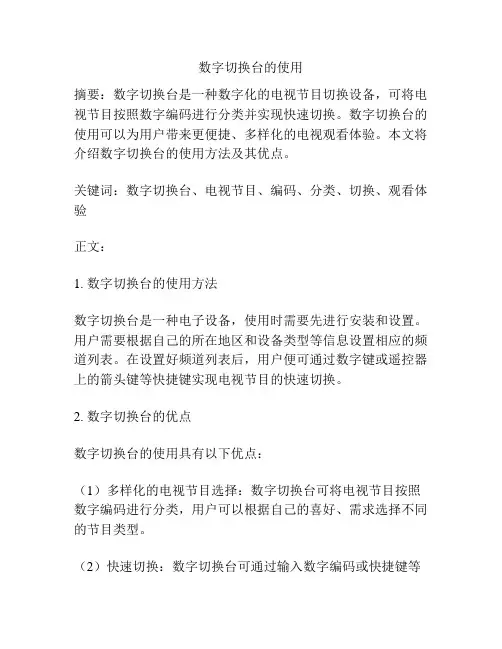

数字切换台的使用摘要：数字切换台是一种数字化的电视节目切换设备，可将电视节目按照数字编码进行分类并实现快速切换。

数字切换台的使用可以为用户带来更便捷、多样化的电视观看体验。

本文将介绍数字切换台的使用方法及其优点。

关键词：数字切换台、电视节目、编码、分类、切换、观看体验正文：1. 数字切换台的使用方法数字切换台是一种电子设备，使用时需要先进行安装和设置。

用户需要根据自己的所在地区和设备类型等信息设置相应的频道列表。

在设置好频道列表后，用户便可通过数字键或遥控器上的箭头键等快捷键实现电视节目的快速切换。

2. 数字切换台的优点数字切换台的使用具有以下优点：（1）多样化的电视节目选择：数字切换台可将电视节目按照数字编码进行分类，用户可以根据自己的喜好、需求选择不同的节目类型。

（2）快速切换：数字切换台可通过输入数字编码或快捷键等方式实现快速切换，大大提升了用户的观看效率和体验。

（3）减少广告中断：数字切换台的快速切换功能可以让用户在电视广告中快速切换至其他节目，减少了广告中断的烦恼。

（4）支持高清电视节目：数字切换台支持高清电视节目的播放，提供更高质量的观看体验。

3. 数字切换台的应用前景随着数字化技术的快速发展，数字切换台在电视领域的应用前景非常广阔。

数字切换台具有多样化、快速切换等优点，这将为用户带来更加优质的电视观看体验。

预计未来数字切换台的应用将会越来越广泛，成为电视领域不可或缺的重要设备之一。

总之，数字切换台的应用为用户带来了更多元化、快速、高清的电视观看体验，未来数字切换台在电视领域的应用前景非常广阔。

4. 数字切换台的发展历程数字切换台的发展历程可以追溯到上个世纪90年代初期，当时数字技术刚刚兴起，各种数字产品开始逐渐进入人们的生活。

在电视领域，数字切换台最初是一种集成在电视中的附加功能，可以将电视频道按照数字编码和类型进行分类，并通过数字化的技术实现快速切换。

随着时间的推移，数字切换台越来越普及，成为了单独的设备，可以接入电视机进行使用。

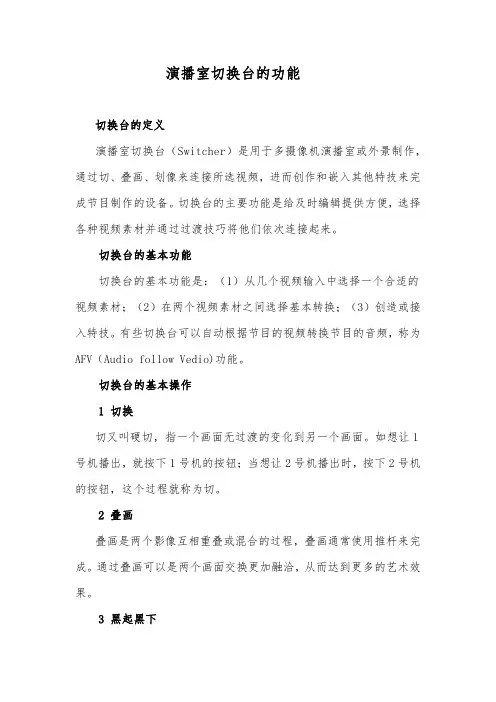

演播室切换台的功能
切换台的定义
演播室切换台（Switcher）是用于多摄像机演播室或外景制作，通过切、叠画、划像来连接所选视频，进而创作和嵌入其他特技来完成节目制作的设备。

切换台的主要功能是给及时编辑提供方便，选择各种视频素材并通过过渡技巧将他们依次连接起来。

切换台的基本功能
切换台的基本功能是：（1）从几个视频输入中选择一个合适的视频素材；（2）在两个视频素材之间选择基本转换；（3）创造或接入特技。

有些切换台可以自动根据节目的视频转换节目的音频，称为AFV（Audio follow Vedio)功能。

切换台的基本操作
1 切换
切又叫硬切，指一个画面无过渡的变化到另一个画面。

如想让1号机播出，就按下1号机的按钮；当想让2号机播出时，按下2号机的按钮，这个过程就称为切。

2 叠画
叠画是两个影像互相重叠或混合的过程，叠画通常使用推杆来完成。

通过叠画可以是两个画面交换更加融洽，从而达到更多的艺术效果。

3 黑起黑下
黑起是从黑场变成一个图像，黑下则是从一个正在播出的图像变成黑场。

操作的步骤是：
（1）按下PGM总线上的BLACK键。

（2）按下混合（MIX）键。

（3）按下预设总线的1号机键。

（4）推动推杆。

黑气的速度取决于移动推杆的速度。

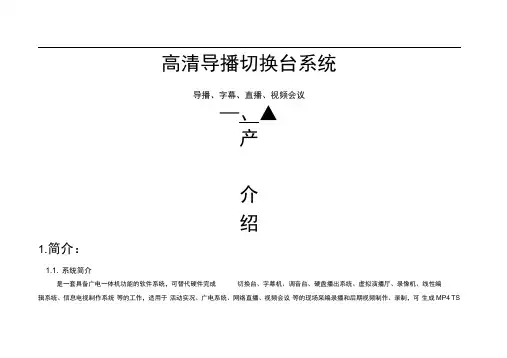

高清导播切换台系统导播、字幕、直播、视频会议—、▲产介绍1.简介：1.1. 系统简介是一套具备广电一体机功能的软件系统，可替代硬件完成切换台、字幕机、调音台、硬盘播出系统、虚拟演播厅、录像机、线性编辑系统、信息电视制作系统等的工作，适用于活动实况、广电系统、网络直播、视频会议等的现场采编录播和后期视频制作、录制，可生成MP4 TSASF WMV/FLV AVI等格式文件，为互联网、教育、广电系统、政府、企业多媒体信息化建设的首选方案。

1.2.功能简介输入--视频源旅高青导聯拽制台计划任00:00:002015-05-21 10:38:03DO OD.0Q3J] 5-06-21 LO.北.2栢接瓦面▼5再止取消血I■»■10CH5CH7CH8M RBS导播切换台TAKE | AUTO静昔隍昔苗听PVW网貉吕痂煤低文件OC11WUS0. Caphjr&-0音频慎：视频源和音硕原之后点击启韵启讪CH6CH4PNFE上PW 耳28上PVW F CtrbHH、八隊胡画中画i CtrHUTCn 一T-4云台左li右下■ Fqupfe近讯P^r啦远幵蛤■停止E辭导溜洲台计划任势X00 00 0000:00:00 2015-05-21 10:38:09V导牆录像B自希显卡縱t“ 1ft频誠CH5CH7►■ «CH2•开始■停止台标转场PVW伸远杲中昱11TAKE AUTOFVF8上PGM 5 1、8上PVW； Ctr1*H、J、N・ M画中画；Ctr1*A=AUTO ；上右E pgurfjnRBS导播切换台桶接瓯面媒休文件«X«网络串流nCH1 •大17CH2 • 口 |调咅台启动停止»歸导樹喇台计划任劳nn - nn • nn-X 00:00:00UU•UU•uu B导席录像■资源录像►■ ◎2015-05-21 10:38:16E亘將■显卡範出e视频会议CH2XnRBS视频设奋拼接画面媒体抠像导播切换台视频源：选择•开始■停止SS做方式顺庠18放循坏JS放CH1 •大厅CH2|CH7CH8调音台转场宇蔗台标2DW•U 23332DW10W爲音监听S62D傳止取消10•XJ•u PVW■MCH8TAKE AUTOHOHEir^llEESli鬲近杲中昙qp远昂F1~F8 上PGM i 1~8上PVWi Ctrl・H、J、N、M画中画；Ctri・A=AUTO ；—f-I云台左上右下，Pgupw高済导IS技制台计躺锈00:00:002015-05-21 10:3&21cm吠厅• a|CH2调音台00 00 002015-05-21 10:38:2!癖录像砖自驕显林出 7视频合改视频般CH2媒体文件抠金ias前杲NULLNULL<16绿色益色•开始■停止•【二CH8AUTOCH7BISPVWTAKE启幼停止取消F1-F8上PGM ；1*8上PVW； Ctr1*H、J、N、M旦中电；Ctrt・A=AUTO ；—T-4云台I I转场音频务凸监听* X « HOME 時 Q 7高近星中星♦s»n吝百号時怕计Jim 誓-XCH2稅頻设备帕画面 摒惟交件 113低 网络串流觇频憑：传输悔瑕 ・UOP TCP HTTP支持导播录像、各实体通道录像。

电视导播的切换专业基本功及技巧下载温馨提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

本文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。

Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电视导播的切换专业基本功及技巧是电视节目制作中至关重要的一环。

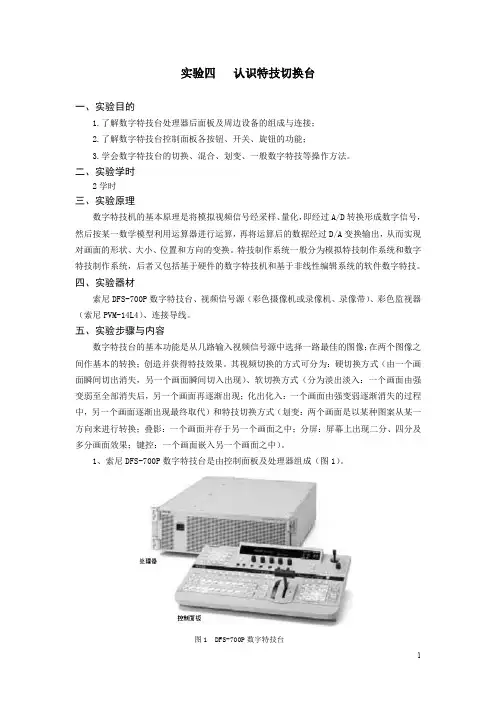

实验四认识特技切换台一、实验目的1.了解数字特技台处理器后面板及周边设备的组成与连接；2.了解数字特技台控制面板各按钮、开关、旋钮的功能；3.学会数字特技台的切换、混合、划变、一般数字特技等操作方法。

二、实验学时2学时三、实验原理数字特技机的基本原理是将模拟视频信号经采样、量化，即经过A/D转换形成数字信号，然后按某一数学模型利用运算器进行运算，再将运算后的数据经过D/A变换输出，从而实现对画面的形状、大小、位置和方向的变换。

特技制作系统一般分为模拟特技制作系统和数字特技制作系统，后者又包括基于硬件的数字特技机和基于非线性编辑系统的软件数字特技。

四、实验器材索尼DFS-700P数字特技台、视频信号源（彩色摄像机或录像机、录像带）、彩色监视器（索尼PVM-14L4）、连接导线。

五、实验步骤与内容数字特技台的基本功能是从几路输入视频信号源中选择一路最佳的图像；在两个图像之间作基本的转换；创造并获得特技效果。

其视频切换的方式可分为：硬切换方式（由一个画面瞬间切出消失，另一个画面瞬间切入出现）、软切换方式（分为淡出淡入：一个画面由强变弱至全部消失后，另一个画面再逐渐出现；化出化入：一个画面由强变弱逐渐消失的过程中，另一个画面逐渐出现最终取代）和特技切换方式（划变：两个画面是以某种图案从某一方向来进行转换；叠影：一个画面并存于另一个画面之中；分屏：屏幕上出现二分、四分及多分画面效果；键控：一个画面嵌入另一个画面之中）。

1、索尼DFS-700P数字特技台是由控制面板及处理器组成（图1）。

图1 DFS-700P数字特技台2、控制器面板如图2所示，3、处理器后面板如图3所示。

㈠索尼DFS-700P 数字特技台的控制面板各部分功能㈡索尼DFS-700P 数字特技台的处理器后面板各部分功能㈢由索尼DFS-700P 数字特技台构成的基本制作系统连接，如图4所示。

图2 DFS-700P 数字特技台的控制面板图3 DFS-700P 数字特技台的处理器后面板首先将所有参入特技的信号源的视频输出信号（分量信号或SDI 信号）一一接入到处理器后面板相应的视频输入端口；根据录像机的输入端口情况，再将处理器后面板相应的视频输出端口与其连接；并且将处理器后面板的BLACK BURST OUT 黑同步信号输出分别与输入信号源设备、录像机上的同步信号输入端口一一连接；最后用25芯电缆将控制器与处理器连接。

三维数字特技切换台的操作与应用三维数字特技切换台的操作与应用2019-06-09 22：25三维数字特技切换台通过简单的操作就能产生出翻页、卷页、球形等许多非线性的特技画面。

该机出色的切换功能完全免除了一般编辑时外加切换台需要，但也可当作DME(数字多功能特技)与BVS系列切换台、BVE系列切换台、BVE系列编辑控制器的BVE系列摄录像机等组合成编辑系统。

下面就该机控制面板各部分的功能和各控制键的基本操作方法进行介绍。

1、初级交叉母线部分初级交叉母线部分见图1控制面板俯视图的①区，其中包括：·背景母线--选择特技转换后屏幕上要消失的背景画面。

·当景母线--当执行一个特技效果时，选择将要呈现在屏幕上的前景画面。

·选择按钮--用于选择本机内所提供的画面信号。

有两条母线，即：前景母线和背景母线。

每条母线上都有四路初级输入和一个能够产生彩底、彩条、网格和原始背景图形的内部视频发生器。

每条母线上各有四个按钮可以选择四路初级输入的任何一路。

而每路初级输入又可以接入复合、S-RIDEO和分量等三种不同格式的信号。

因此，四路总共有12个初级输入插座。

当每一路需要选择三种中任何一种格式的输入信号时，只需将位于处理吕中电路板边缘上的输入信号选择开关置于相应位置即可。

此外，在前景母线和背景母线上还各有一个按钮，可用以选择由内部视频信号发生器产生的信号。

这时只需将该母线上的INTRIDEO键按下，然后按下SELECT键就可以选择彩色背景、彩条和网格图案。

在彩色背景中，该机有15种不同的颜色可供选择。

当要使用机人的信号发生器产生的图形时，首先按下SELECT键，再按下FOREGROUND(前景)母线上或BACKGROUND(背景)母线上的INT VIDEO键，通过在⒁区键盘部分的PATTERN/KEY PAD的UP(增)或DOWN(减)键就可选择到所需要的图形。

2、特技转换部分特技转换部分见图1的②区(EFFECTTRANSITION)。
