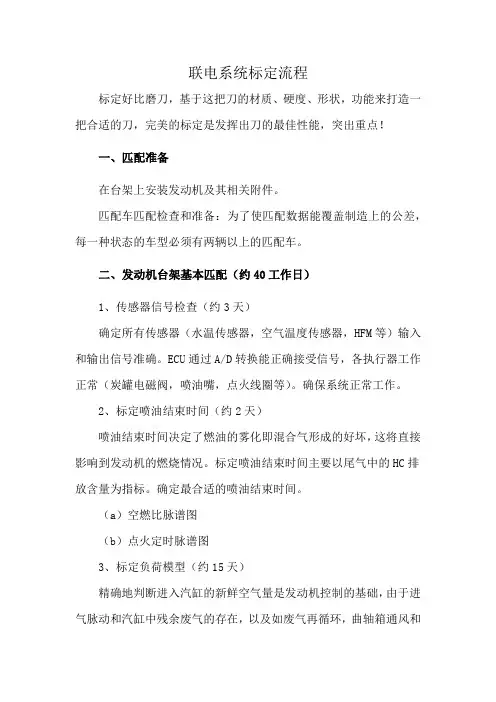

联电系统标定流程标定好比磨刀,基于这把刀的材质、硬度、形状,功能来打造一把合适的刀,完美的标定是发挥出刀的最佳性能,突出重点!一、匹配准备在台架上安装发动机及其相关附件。
匹配车匹配检查和准备:为了使匹配数据能覆盖制造上的公差,每一种状态的车型必须有两辆以上的匹配车。
二、发动机台架基本匹配(约40工作日)1、传感器信号检查(约3天)确定所有传感器(水温传感器,空气温度传感器,HFM等)输入和输出信号准确。
ECU通过A/D转换能正确接受信号,各执行器工作正常(炭罐电磁阀,喷油嘴,点火线圈等)。
确保系统正常工作。
2、标定喷油结束时间(约2天)喷油结束时间决定了燃油的雾化即混合气形成的好坏,这将直接影响到发动机的燃烧情况。
标定喷油结束时间主要以尾气中的HC排放含量为指标。
确定最合适的喷油结束时间。
(a)空燃比脉谱图(b)点火定时脉谱图3、标定负荷模型(约15天)精确地判断进入汽缸的新鲜空气量是发动机控制的基础,由于进气脉动和汽缸中残余废气的存在,以及如废气再循环,曲轴箱通风和油箱通风等导致的进气量变化,使得完全依靠传感器来精确判断进气量已不可能。
负荷模型通过测量进气压力,燃油消耗量,原始排放和空燃比,以及各种环境和发动机参数,并通过一系列的数学模型和函数对各种工况下的进气特性进行计算和模拟,最终达到精确地判断进入汽缸的新鲜空气量的目的。
标定负荷模型所需的工作量随系统配置的复杂程度变化,如可变进气系统(进气长短管切换),可变气门正时系统,废气再循环系统废气涡轮增压系统等都会大大地增加负荷模型的匹配时间。
4、标定喷油量(约2天)在负荷模型匹配好以后,按照理论计算可以得到在各工况点让空燃比λ=1的喷油量,但是由于供油系统也存在偏差,导致在某些情况下空燃比偏离1,这需要在这里得到修正。
5、扭矩模型(约15天)发动机的扭矩是发动机控制系统的中心变量,因此首先要匹配发动机在各种转速和节气门开度下,在空燃比等于1以及各种点火提前角等条件下,发动机所能发出的最大扭矩,这是发动机扭矩控制的基础值(对应100%的空燃比效率和100%的点火角效率)。

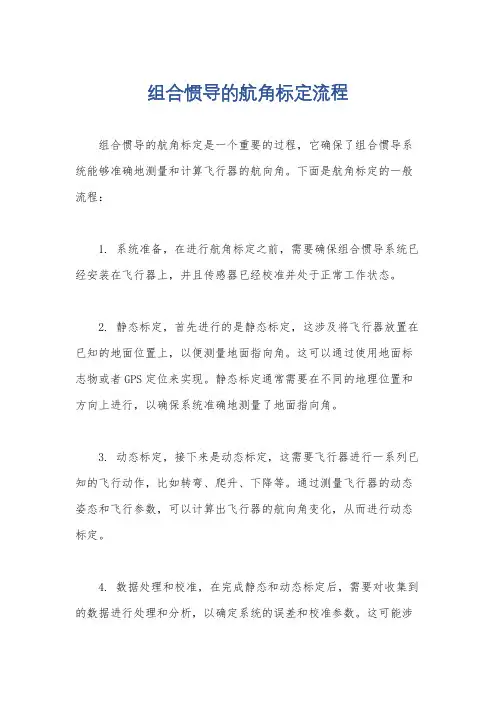

组合惯导的航角标定流程
组合惯导的航角标定是一个重要的过程,它确保了组合惯导系统能够准确地测量和计算飞行器的航向角。
下面是航角标定的一般流程:
1. 系统准备,在进行航角标定之前,需要确保组合惯导系统已经安装在飞行器上,并且传感器已经校准并处于正常工作状态。
2. 静态标定,首先进行的是静态标定,这涉及将飞行器放置在已知的地面位置上,以便测量地面指向角。
这可以通过使用地面标志物或者GPS定位来实现。
静态标定通常需要在不同的地理位置和方向上进行,以确保系统准确地测量了地面指向角。
3. 动态标定,接下来是动态标定,这需要飞行器进行一系列已知的飞行动作,比如转弯、爬升、下降等。
通过测量飞行器的动态姿态和飞行参数,可以计算出飞行器的航向角变化,从而进行动态标定。
4. 数据处理和校准,在完成静态和动态标定后,需要对收集到的数据进行处理和分析,以确定系统的误差和校准参数。
这可能涉
及使用数学模型或者算法来对数据进行拟合和校准,以获得准确的
航向角测量结果。
5. 验证和调整,最后,进行航角标定的结果需要进行验证和调整。
这可能包括在不同的飞行条件下进行实际飞行测试,以确保系
统测量的航向角与实际飞行器的方向一致。
如果有必要,可以对标
定参数进行调整和优化。
总的来说,航角标定是一个复杂的过程,涉及静态和动态测量、数据处理和校准以及验证和调整等多个步骤。
只有经过严格的标定
流程,组合惯导系统才能准确地测量飞行器的航向角,从而确保飞
行安全和导航精度。
给煤机标定实际操作流程1、调整两侧平衡(用水平尺)如果平衡2、插上转速探头, Local启动给煤机,检查探头指示灯是否亮如果探头灯亮3、手柄打到垂直位置(卸掉称重块)4、按Cal1, Cal1通过后会自己停下来5、然后放上称重块,手柄在水平位置6、按Cal2 ,Cal2通过后会自己停下来再从3开始到6来一遍7、shift self test 1 皮重shift self test 2速比shift self test 3重量系数8、如果合格,就接着进行9,若不合格从3到6再来几次,直到合格为止。
合格后拆下探头9、参数设定Shift set up 01 100 enterShift set up 03 05 enterShift set up 25 07 enter然后按下off10、断电模拟远控信号,15与17短接11、送电按remote 或local 启动12、加砝码13、total rest清零,砝码完后,按off停止14、看数据偏差是否在误差范围内,若误差较大,则用shift self test 8进行修正,如果修正后仍不合格,则从12到13再来一遍,知道合格为止,合格后就可以拆下探头。
17、恢复参数Shift set up 01 1000 enterShift set up 03 00 enterShift set up 25 00 enter然后按off18、断电,模拟有煤信号237、239短接19、手柄打到水平位置,(卸下称重块),按右下角按键和self test 6,然后等工程师站那边启动。
点检人员在工程师站给一定的百分比信号我们在就地记录7.00这个数据,如果DCS那边将给煤率指令强制为0、17、34、51、68吨时,偏差较大,那就要对给煤机进行标定,步骤如下:1、就地安Shift TRIM 0,然后再DCS上面查看给煤率的反馈值,若其电流不为4mA,则按蓝色的增加“↑”或减少“↓”键,使得输出信号达到4mA。
visionmaster标定流程VisionMaster 是一款先进的图像处理系统,用于实现高精度的目标检测和跟踪。
为了确保系统的准确性和可靠性,进行定期的标定是非常重要的。
本文将介绍 VisionMaster 的标定流程,并详细说明每个步骤的操作和注意事项。
1.环境准备在进行 VisionMaster 的标定之前,首先需要准备一个适当的实验环境。
确保环境光线充足且均匀,避免阴影和明暗差异对图像处理的影响。
对于一些特殊应用,可能需要创建特定的环境,例如使用特定颜色的背景或添加额外的光源。
2.确定标定板VisionMaster 的标定过程需要使用一个已知尺寸和特征的标定板。
标定板通常是一个具有多个几何特征的平面图案,例如棋盘格或圆点。
在选择标定板时,应考虑系统的工作范围和应用需求。
3.安装标定板将标定板固定在一个稳定的位置,确保其平整并保持不动。
标定板的位置和角度应该与实际应用中目标的位置和角度相符。
4.图像采集使用 VisionMaster 的图像采集设备,获取一系列包含标定板的图像。
确保在图像采集过程中覆盖整个标定板,并尽量使标定板处于中心位置。
5.提取特征点使用 VisionMaster 的特征点提取工具,自动提取标定板图像中的特征点。
特征点是标定过程中的关键,它们通过计算和比对来确定图像处理的参数和变换。
6.标定参数计算通过处理提取的特征点,计算出 VisionMaster 系统的标定参数。
这些参数包括相机内参(相机的焦距、主点和畸变参数)和相机外参(相机的位置和朝向)。
这些参数描述了相机图像与实际场景之间的关系。
7.参数优化对计算得到的标定参数进行优化,以提高系统的准确性和稳定性。
优化的过程可能包括调整相机参数或删除不稳定的特征点。
8.标定结果验证使用额外的标定板进行标定结果的验证。
验证标定板的图像与预期结果之间的差异,并根据需要进行调整。
9.标定数据保存将计算得到的标定参数保存在 VisionMaster 的配置文件中,以便将来的应用或后续的标定使用。
机器视觉九点标定的工作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!机器视觉九点标定的工作流程主要包括以下几个步骤:1. 准备标定板选择一个具有明显特征的标定板,通常使用棋盘格或者圆点格作为特征点。

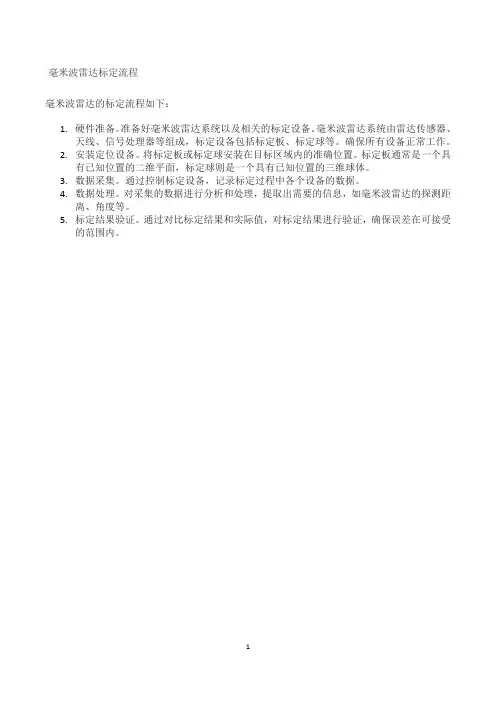

毫米波雷达标定流程
毫米波雷达的标定流程如下:
1.硬件准备。
准备好毫米波雷达系统以及相关的标定设备。
毫米波雷达系统由雷达传感器、
天线、信号处理器等组成,标定设备包括标定板、标定球等。
确保所有设备正常工作。
2.安装定位设备。
将标定板或标定球安装在目标区域内的准确位置。
标定板通常是一个具
有已知位置的二维平面,标定球则是一个具有已知位置的三维球体。
3.数据采集。
通过控制标定设备,记录标定过程中各个设备的数据。
4.数据处理。
对采集的数据进行分析和处理,提取出需要的信息,如毫米波雷达的探测距
离、角度等。
5.标定结果验证。
通过对比标定结果和实际值,对标定结果进行验证,确保误差在可接受
的范围内。
1。

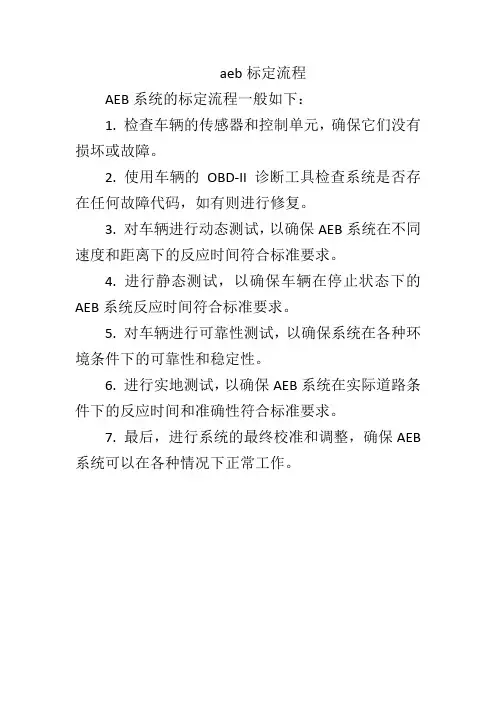

aeb标定流程
AEB系统的标定流程一般如下:
1. 检查车辆的传感器和控制单元,确保它们没有损坏或故障。
2. 使用车辆的OBD-II诊断工具检查系统是否存在任何故障代码,如有则进行修复。
3. 对车辆进行动态测试,以确保AEB系统在不同速度和距离下的反应时间符合标准要求。
4. 进行静态测试,以确保车辆在停止状态下的AEB系统反应时间符合标准要求。
5. 对车辆进行可靠性测试,以确保系统在各种环境条件下的可靠性和稳定性。
6. 进行实地测试,以确保AEB系统在实际道路条件下的反应时间和准确性符合标准要求。
7. 最后,进行系统的最终校准和调整,确保AEB 系统可以在各种情况下正常工作。
ABS标定流程
一项目启动需要(根据整车项目需要)
二供应商选择
1提供供应商整车参数
2提供基本制动系统参数
3ABS匹配功能要求及其他要求(如;相关的传感器结构形式,齿圈形式及相关的零部件设计供应商据此选择相应的ABS模块)
三技术开发合同的签定
1ABS标定周期
2标定样车提供的时间和数量
3标定试验评价标准
4ABS标定试验规范
5ABS模块的技术要求
6供应商提供模块布置的要求
7各连接口的接口尺寸要求
8电器插接件型号选择和设计要求
9齿圈的齿数/传感器选择和设计要求
10传感器和齿圈之间的间隙要求
四ABS系统的布置
1ABS模块的布置
2齿圈与传感器的布置
3制动管路和线束布置
4输出ABS系统管路布置数模
五具体的零部件试制
1ABS模块支架
2齿圈和传感器固定相关的支架
3输出零部件的数模和图纸
六样车试制
1样件到货检验
2装车验证
3准备相关的零部件备件
4输出样车试制总结,零部件检验记录
七样车标定试验
1夏季标定试验
2冬季标定试验
3EMC试验等
八供应商提交ABS标定试验报告
审核供应商提供的标定试验报告,与相应的评价标准进行核对,合格后进入工装样车试装。
九工装样车试装
输出试装报告对相应有问题的零部件(非ABS模块)进行整改
十输出试验报告
根据试验规范和相关的国家标准GB/T13594,GB/T12676和GB/T7258的相关要求进行试验。
(国家检测中心检测)及检测报告。
