汽车工程研究院文件签发:乘用车驾驶性标定评价规范目录一、目的二、适用范围三、术语及定义四、职责五、试验条件六、评价项目和评价方法七、评分标准八、附表出自XXX部编号生效日期XXX年XXX月25 版次第X版1)接通钥匙门,保持Key-on状态3秒,待油泵建立油压后旋转至start档,待发动机开始自行运转后松开,此时即完成一次起动操作。
(手动车型-25℃以下起动时可以踩下离合器踏板)➢评判要素:1)转速上冲(overshoot)不能超过一定限值,0摄氏度以下<1600rpm,0℃以上<1400rpm,排放工况点视排放结果而灵活设定,但最高不允许超过1600rpm,上冲后回怠速时间不能大于5秒。
2)转速下落(undershoot)不能超过50rpm。
3)启动时间应小于起动评分标准中≥7分所设定限值。
4)发动机启动转速曲线平滑,且转速上升过程中无整车明显抖动。
5)排气无黑烟,无浓重汽油味。
图1 典型冷起动工况示意图6.2.1.2怠速➢操作规范:1)冷启动后,原地怠速至热机状态,观察整个过程中怠速稳定性。
2)热机后,空档怠速运行10秒,慢踩油门加速到3500 r/min,松开油门回到怠速,怠速运行10秒,tip-in加速到3500 r/min,tip-out回到怠速,怠速运行10秒,重复循环,到发动机水温≧80℃。
3)热机时,开关空调、大灯、后窗加热、座椅加热、打助力转向,观察发动机转速变化情况4)冷起动后,tip-in至100%油门,观察是否有后燃,排气管是否有黑烟(此操作应在冷起动后立即进行)➢评判要素:1)暖机过程转速过渡平稳,长怠速过程转速波动<±30rpm。
2)无高、低怠速现象。
3)施加电负载(大灯、风扇),打转向以及踩刹车等扰动,观察发动机转速波动<50rpm。
开关空调,发动机转速波动<100rpm。
4)怠速tip-in,转速响应是否迅速;回怠速时,是否迅速平稳,能否感觉转速明显下冲,恢复供油点有无整车抖动或转速波动。
1目的为规范XXXX各车型车辆驾驶性的评价规范,主观评价冷态、热态情况下车辆的驾驶性以及自动档换档品质,对驾驶性进行有效的评分,特制定本规范。
本规范由众泰汽车工程研究院提出。
本规范由众泰汽车工程研究院动力总成部起草。
本规范主要起草人:ZQC。
本规范于2XX年XX月25日发布并实施。
2适用范围本规范规定了进行车辆主观评价的试验条件、试验目的、试验方法、数据结果、样车验收标准等。
本规范适用于我公司进行驾驶性标定主观评价试验的所有车型。
3术语及定义3.1启动时间触发点火开关,起动机开始工作到发动机转速到达700-800卬0左右所经历的时间。
3.2浸置车辆停于固定地点,不再移动,不进行任何与车辆有关的操作后所进行的放置过程。
3.3冷启动车辆经过规定时间浸置后所进行的启动3.4热启动完全暖透的车辆,经过规定时间浸置后进行的启动。
3.5爆震由于燃烧室内的提前点火导致的一种高频声音,表现为“砰”声或轻脆敲缸声,取决于严重程度,多发生在低速大负荷工况下。
3.6放炮由于混合气在燃烧室燃烧不充分,导致部分可燃混合气体排出发动机后在后处理系统中燃烧发出的噗噗声。
3.7轻踩油门踩油门踏板时,使节气门开度不大于1/4。
3.8中踩油门踩油门踏板时,使节气门开度不大于1/4小于1/2。
3.9重踩油门踩油门踏板时,使节气门开度大于1/2小于7/8。
3.10节气门全开将油门踏板完全踩到底。
3.11Tip-in快速地将节气门从怠速开度到特定节气门开度(0%〜100%)。
3.12Tip-out快速地放松节气门至特定开度。
4职责5实验条件5.1试验车辆保持半载5.1.1试验仪器a)气压计;b)加速度传感器;c)INCA;d)CANape。
e)其它数据采集设备5.2车辆准备5.2.1车辆应至少为工装样车,车况良好,各项配置齐全且要求磨合3000Km以上,自动档车辆确认换档自学习值学习完成,各附件工作正常。
如项目进度紧急,且车辆装配发动机已进行台架磨合16小时,则无上述里程要求。

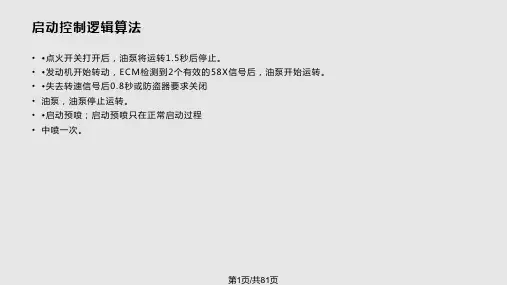

一.驾驶性标定(起动、怠速、行车)1.起动点火角,起动时波形不好调点火角,起动时F1CRK不能太大,如491发动机放6-10°。
水温低时点火角小一些。
另外,起动时还要看点火角的趋势,要求上升平稳,不波动。
空气量:感觉爬不动时先调整空气量。
CNG与汽油没有分开,调整后需要验证油的情况。
标定参数为FCRK油量:λ值一般为13.2-14K_CRANK_AF_VS_COOLANT_2D_CNG——天然气起动时的空燃比KBiStartOption——起动燃料类型选择,可选从请求开关起动KFuelOPtion——选择控制逻辑,双燃料/汽油单燃料/GNG单燃料怠速点火角:调整到实际点火角在主点火角上下波动F1C_CNG——闭环怠速时的主点火角(Main Spark Advance used when closed loop idle air control conditions are met)标定时,SLEW点火角,MAP最小时或步进电机步数最小时的MBT(点火角)减去6°-8°填入F1C_CNG。
F7H_CNG,F7L_CNG怠速时猛踩油门时转速上升时掉坑可调F94,F23P,下来时掉坑可调F99空调:空调开时,根据有没有空调压力传感器,对目标转速的补偿量选择不同的表格。
FACPRMOFF——有空调压力传感器时,水温低于KACRPMTMP时的转速补偿F_AC_RPM_COOLOFF_2D——无空调压力传感器时开空调时目标转速的补偿当空调开的条件已经满足,但是空调继电器尚未吸合时,提前进行空气量补偿,补偿量查表FAC_hi_lo_PEL当关闭空调时,点火角退角查表FACSR,持续KACSRTIM秒。
然后退角乘以系数KACSRMUL衰减到零,每KACSRDR秒衰减一次。
风扇:KLFNDRPM——Desired RPM Compensation for Fan1 On低速风扇开启转速补偿KHFNDRPM――高速风扇开启转速补偿2.行车减速(DE)减速时需要减少燃料量,计算关系为BPW=BPW*(1-DE Term),而DE Term = [DETPS + DEMAP] * F35_CNG([number of ref events in DE]) * F34_CNG(Coolant)* F53_CNG(Gear,RPM) * F38A_CNG(Vehicle Speed) DEMAP=F35A_CNG(DE_Filt_MAP_ - MAP) * F31A_CNG(MAP)DETPS = F35B_CNG([DE_Filt_TPS_ - TPS]) * F36B_CNG(TPS) *F36C_CNG(MAPCompensatedForAltitude_W)由上可知,减速时可以调整以上参数实现对燃料量的调整。
车辆驾驶性评价8 S p0 Q8 S: K/ v4 o7 v0 e( A在不同的条件下,对车辆的几项性能进行评价,例如以下几个方面,但又不局限于此。
v4 a0 j/ S4 H7 O& y项目:发动机起动, n; a" l) f% |, k9 Y怠速评价9 g% b# O+ T/ v" g: @ q, H车辆驾驶性$ _' z' A m' f. `条件: 冷态驾驶包括暖机过程0 }& M( D- Z# C1 t8 e3 @; j8 R暧机驾驶9 P2 s0 J3 K. G0 v- \- D/ Q热机驾驶$ P8 U( U5 X" x) Q2 p# W2 m部分冷却后驾驶1 l8 @. O6 P6 t) r: x$ M数字1到9(9为最好)分值系统用于评价各个项目的得分。
分值数字特意用来代表驾驶者/顾客的满意度。
(附件1定义了顾客的满意度标准)。
0 O8 R& f* K% C9 N工程目标:4 {) p! b O" U驾驶性评价的基本的工程目标就是对每一种条件下的起动性能评价,平均分数达到8.5;对每一种条件下的怠速和驾驶性评价,平均分数达到7.0。
, @4 n' b6 D( I( p% A' S8 z* i( ]车辆可接受标准:2 _( {; e# Y9 P+ F4 F对每一种条件下的起动性能评价,平均分数达到7.5或更高;对每一种条件下的怠速和驾驶性评价,平均分数达到6.0;将认为车辆是可接受的。
3 E8 l: \9 q$ Z; N 如果分数分别低于7.5和6.0,工程上将要求对产品和售后进行改进措施的研究。
如果分数平均值分别低于6.5和5.0,将要对产品施行召回。
. o$ f7 n5 ^; A$ k4 U9 M) Z2 c0 x6 m8 z: ?5 ]9 n! s P; v/ U( }" {$ a, D, \9 S' v7 ?: x& @) t& R2 U3 [4 v0 ~5 n% I: R+ Y( q4 l- G5 e# K' [: t7 g( P6 r1 z5 O" h; Q, ~' Y* [+ ]9 V8 f& [) B5 L# b, v4 q. c- \6 C1 q' w7 K, Y: W& `( w$ B/ B& ?( R' C4 \2 U1: t! m' W* ]: P, e9 c下面为对每种性能的评价过程:# S7 {5 v' \) r9 T& _* e Z& VI 起动3 G2 o; @1 w* e) i1 M% x/ F' }车辆的起动必须按“产品操作说明和维修手册”中规定的方法进行。
车辆驾驶性评价8 S p0 Q8 S: K/ v4 o7 v0 e( A在不同的条件下,对车辆的几项性能进行评价,例如以下几个方面,但又不局限于此。
v4 a0 j/ S4 H7 O& y项目:发动机起动, n; a" l) f% |, k9 Y怠速评价9 g% b# O+ T/ v" g: @ q, H车辆驾驶性$ _' z' A m' f. `条件: 冷态驾驶包括暖机过程0 }& M( D- Z# C1 t8 e3 @; j8 R暧机驾驶9 P2 s0 J3 K. G0 v- \- D/ Q热机驾驶$ P8 U( U5 X" x) Q2 p# W2 m部分冷却后驾驶1 l8 @. O6 P6 t) r: x$ M数字1到9(9为最好)分值系统用于评价各个项目的得分。
分值数字特意用来代表驾驶者/顾客的满意度。
(附件1定义了顾客的满意度标准)。
0 O8 R& f* K% C9 N工程目标:4 {) p! b O" U驾驶性评价的基本的工程目标就是对每一种条件下的起动性能评价,平均分数达到8.5;对每一种条件下的怠速和驾驶性评价,平均分数达到7.0。
, @4 n' b6 D( I( p% A' S8 z* i( ]车辆可接受标准:2 _( {; e# Y9 P+ F4 F对每一种条件下的起动性能评价,平均分数达到7.5或更高;对每一种条件下的怠速和驾驶性评价,平均分数达到6.0;将认为车辆是可接受的。
3 E8 l: \9 q$ Z; N 如果分数分别低于7.5和6.0,工程上将要求对产品和售后进行改进措施的研究。
如果分数平均值分别低于6.5和5.0,将要对产品施行召回。
. o$ f7 n5 ^; A$ k4 U9 M) Z2 c0 x6 m8 z: ?5 ]9 n! s P; v/ U( }" {$ a, D, \9 S' v7 ?: x& @) t& R2 U3 [4 v0 ~5 n% I: R+ Y( q4 l- G5 e# K' [: t7 g( P6 r1 z5 O" h; Q, ~' Y* [+ ]9 V8 f& [) B5 L# b, v4 q. c- \6 C1 q' w7 K, Y: W& `( w$ B/ B& ?( R' C4 \2 U1: t! m' W* ]: P, e9 c下面为对每种性能的评价过程:# S7 {5 v' \) r9 T& _* e Z& VI 起动3 G2 o; @1 w* e) i1 M% x/ F' }车辆的起动必须按“产品操作说明和维修手册”中规定的方法进行。
