HXD1D型电力机车6A系统

交通科技与管理73技术与应用0　引言 为提高机车运行安全保障，目前和谐电力机车基本都已加装了机车车载安全防护系统（6A 系统）和中国机车远程监测与诊断系统（CMD 系统），按照设计要求，6A 系统需实时接收机车监控安全信息和机车微机状态信息，并作为6A 系统CPU 和音视频的基础数据储存。

而在和谐电力机车在C4、C5修时，6A 系统机车信息丢失率高达90%以上，又因该故障涉及电务部门的LKJ 装置和机车的CMD 系统，信息传输通道复杂，配件厂家较多，存在交叉结合部，故障排查难度较大。

1　信息通道原理介绍1.1　6A 机车信息通信介绍[1] 机车监控LKJ 信息（机车车号、运用车次、司机号等）和微机TCMS 信息（占用端位、升弓状态等）通过CMD 系统到达6A 系统的交换板卡SWT，再传输到CPU，最后在6A 显示屏上显示。

（详见图1）图1　信息通道结构图1.2　CMD 车载子系统介绍[2]图2　CMD 系统机车信息通信图 CMD 车载子系统由电源板、网络接口板、以太网板、主处理器板、无线通信板、北斗/GPS 板、防护记录器、合路器板、预留MVB 板、I/O 板等组成，其中CMD 系统中网络接口板、以太网板、主处理器板相互通信，对外通讯情况如下（详见图2）：（1）网络接口板通过TAL93接线盒和机车LKJ 安全监控信息单向通信；（2）主处理器板卡通过交换机和机车微机状态信息单向通信；（3）以太网板卡直接和6A 系统信息相互通信。

2　机车信息丢失常见故障分析2.1　外部设备未正常工作 电务部门的LKJ2000或者TAX 箱未开机工作，未向CMD 系统提供机车安全监控信息，或网络交换机未通电源，不能启机工作，未向CMD 系统提供机车状态信息，导致6A 系统机车信息丢失。

2.2　电连接器故障 TAL93接线盒和网络交换机的电连接器插头松脱或者插头连接不正确，导致机车信息无法正常传输。

2.3　CMD 系统板卡故障 CMD 系统的网络接口板、以太网板、主处理器板需相互通信，其中任意一个板卡故障都将导致6A 系统无法接收机车信息。

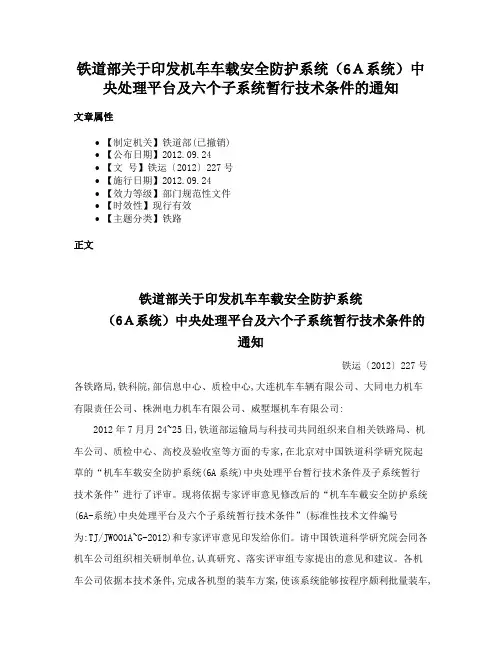

铁道部关于印发机车车载安全防护系统（6Ａ系统）中央处理平台及六个子系统暂行技术条件的通知
文章属性
•【制定机关】铁道部(已撤销)
•【公布日期】2012.09.24
•【文号】铁运〔2012〕227号
•【施行日期】2012.09.24
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】铁路
正文
铁道部关于印发机车车载安全防护系统
（6Ａ系统）中央处理平台及六个子系统暂行技术条件的
通知
铁运〔2012〕227号各铁路局,铁科院,部信息中心、质检中心,大连机车车辆有限公司、大同电力机车有限责任公司、株洲电力机车有限公司、威墅堰机车有限公司:
2012年7月月24~25日,铁道部运输局与科技司共同组织来自相关铁路局、机车公司、质检中心、高校及验收室等方面的专家,在北京对中国铁道科学研究院起草的“机车车载安全防护系统(6A系统)中央处理平台暂行技术条件及子系统暂行
技术条件”进行了评审。

现将依据专家评审意见修改后的“机车车載安全防护系统(6A-系统)中央处理平台及六个子系统暂行技术条件”(标准性技术文件编号
为:TJ/JWOO1A~G-2012)和专家评审意见印发给你们。

请中国铁道科学研究院会同各机车公司组织相关研制单位,认真研究、落实评审组专家提出的意见和建议。

各机车公司依据本技术条件,完成各机型的装车方案,使该系统能够按程序颇利批量装车,
以发挥其对安全的保障作用。

附件:机车车载安全防护系统(6A系统)中央处理平台及子系统技术条件评审意见
铁道部
2012年9月24日。

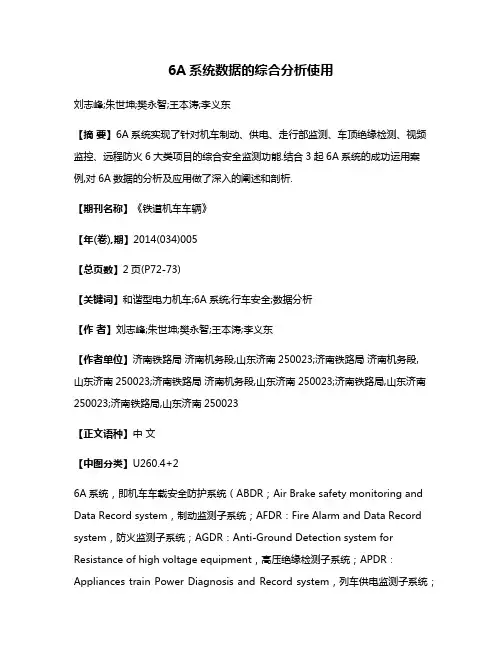

6A系统数据的综合分析使用刘志峰;朱世坤;樊永智;王本涛;李义东【摘要】6A系统实现了针对机车制动、供电、走行部监测、车顶绝缘检测、视频监控、远程防火6大类项目的综合安全监测功能.结合3起6A系统的成功运用案例,对6A数据的分析及应用做了深入的阐述和剖析.【期刊名称】《铁道机车车辆》【年(卷),期】2014(034)005【总页数】2页(P72-73)【关键词】和谐型电力机车;6A系统;行车安全;数据分析【作者】刘志峰;朱世坤;樊永智;王本涛;李义东【作者单位】济南铁路局济南机务段,山东济南250023;济南铁路局济南机务段,山东济南250023;济南铁路局济南机务段,山东济南250023;济南铁路局,山东济南250023;济南铁路局,山东济南250023【正文语种】中文【中图分类】U260.4+26A系统，即机车车载安全防护系统（ABDR；Air Brake safety monitoring and Data Record system，制动监测子系统；AFDR：Fire Alarm and Data Record system，防火监测子系统；AGDR：Anti-Ground Detection system for Resistance of high voltage equipment，高压绝缘检测子系统；APDR：Appliances train Power Diagnosis and Record system，列车供电监测子系统；ATDR：Advanced Truck Defect diagnosis and Record system，走行部监测子系统；AVDR：Automatic Video Display and Record system，视频监控子系统。

）是由中国铁路总公司运输局立项的，旨在解决现有和谐型电力机车上各种行车安全监测设备不统型的问题。

6A系统是集走行部车载监测、列车供电检测、高压绝缘检测、制动监测、机车视频监控、远程防火监测于一身的安全设备，在机车自身已有的、分散的行车安全设备的基础上，进行了功能完善、综合集成，形成系统性、平台化的安全防护设备，且具备行车数据实时监控、储存、下载的功能，这使机车防范行车安全事故的能力大大提升。

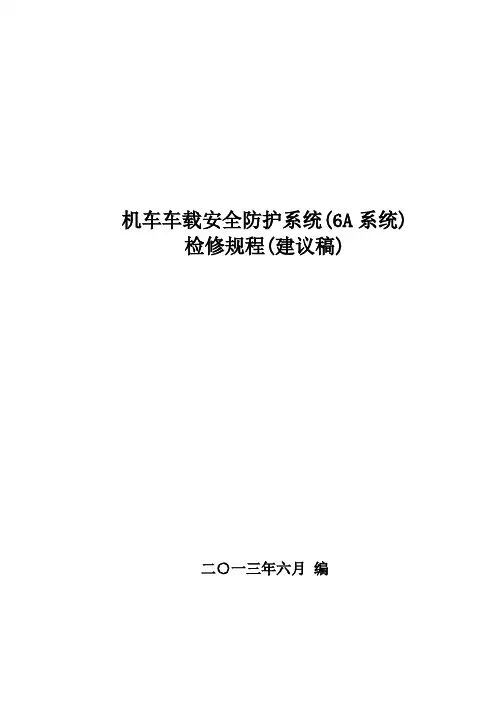

机车车载安全防护系统(6A系统) 检修规程(建议稿)二○一三年六月编目录1 总则 (1)2 基本规定 (2)3 检修管理 (4)4 基本技术要求 (6)5 附件 (8)5.1 6A系统检修范围 (8)5.1.1 6A系统出入库检修范围 (8)5.1.2 6A系统小修修程范围 (12)5.1.3 6A系统中修修程范围 (18)5.1.4 6A系统大修修程范围 (25)5.2 6A系统质量技术标准 (32)5.2.1 6A系统主机质量技术标准 (32)5.2.2 音视频显示终端质量技术标准 (51)5.2.3 压力传感器质量技术标准 (54)5.2.4 流量变送器质量技术标准 (55)5.2.5 视频监控摄像头质量技术标准 (56)5.2.6 走行部监测传感网络质量技术标准 (57)5.2.7 烟火探头质量技术标准 (58)5.2.8 感温线缆质量技术标准 (60)5.3 系统各主要部件寿命期 (60)5.4 6A系统质量保证期 (61)5.5 6A系统设备检修互换配件 (62)5.6 6A系统基本工装配置表 (63)1总则1.1根据《机车车载安全防护系统(6A系统)运用维护管理规则》，为规范机车车载安全防护系统（6A系统）设备（机车空气制动安全监测子系统、机车防火监控子系统、机车高压绝缘检测子系统、机车列车供电监测子系统、机车走行部故障监测子系统、机车自动视频监控及记录子系统、中央处理平台等）的检修工作，保证设备质量可靠，特制定本规程。
