汽车线束的布局考虑的问题

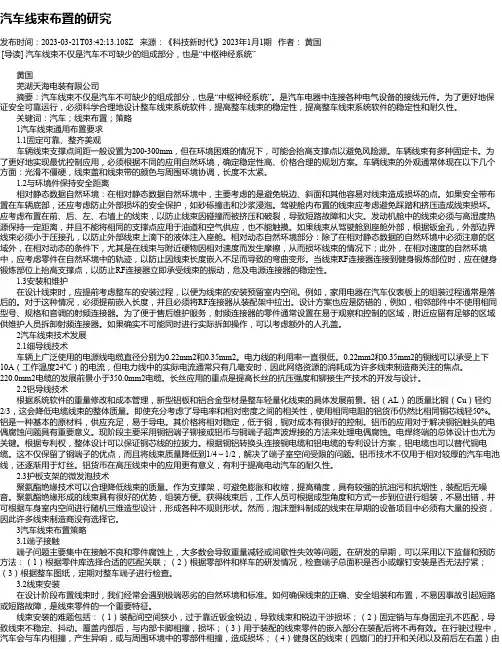

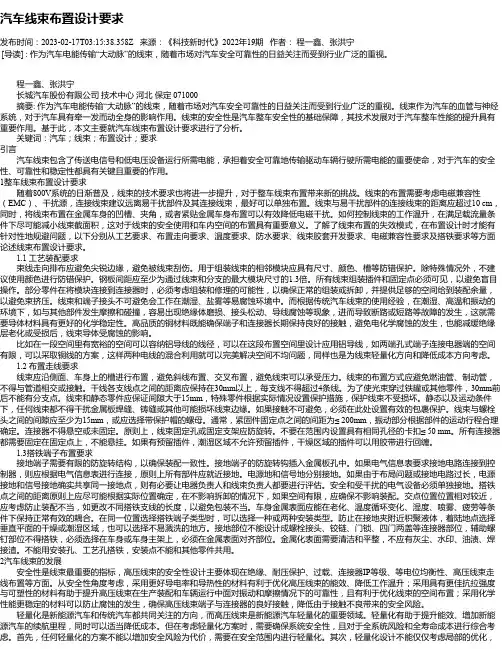

汽车线束布置设计要求发布时间：2023-02-17T03:15:38.358Z 来源：《科技新时代》2022年19期作者：程一鑫、张洪宁[导读] : 作为汽车电能传输“大动脉”的线束，随着市场对汽车安全可靠性的日益关注而受到行业广泛的重视。

程一鑫、张洪宁长城汽车股份有限公司技术中心河北保定 071000摘要: 作为汽车电能传输“大动脉”的线束，随着市场对汽车安全可靠性的日益关注而受到行业广泛的重视。

线束作为汽车的血管与神经系统，对于汽车具有牵一发而动全身的影响作用。

线束的安全性是汽车整车安全性的基础保障，其技术发展对于汽车整车性能的提升具有重要作用。

基于此，本文主要就汽车线束布置设计要求进行了分析。

关键词：汽车；线束；布置设计；要求引言汽车线束包含了传送电信号和低电压设备运行所需电能，承担着安全可靠地传输驱动车辆行驶所需电能的重要使命，对于汽车的安全性、可靠性和稳定性都具有关键且重要的作用。

1整车线束布置设计要求随着800V系统的日渐普及，线束的技术要求也将进一步提升，对于整车线束布置带来新的挑战。

线束的布置需要考虑电磁兼容性（EMC）、干扰源，连接线束建议远离易干扰部件及其连接线束，最好可以单独布置。

线束与易干扰部件的连接线束的距离应超过10 cm，同时，将线束布置在金属车身的凹槽、夹角，或者紧贴金属车身布置可以有效降低电磁干扰。

如何控制线束的工作温升，在满足载流量条件下尽可能减小线束截面积，这对于线束的安全使用和车内空间的布置具有重要意义。

了解了线束布置的失效模式，在布置设计时才能有针对性地规避问题，以下分别从工艺要求、布置走向要求、温度要求、防水要求、线束胶套开发要求、电磁兼容性要求及搭铁要求等方面论述线束布置设计要求。

1.1 工艺装配要求束线走向排布应避免尖锐边缘，避免被线束刮伤。

用于组装线束的相邻模块应具有尺寸、颜色、槽等防错保护。

除特殊情况外，不建议使用颜色进行防错保护。

钢板间距应至少为通过线束和分支的最大模块尺寸的1.3倍。

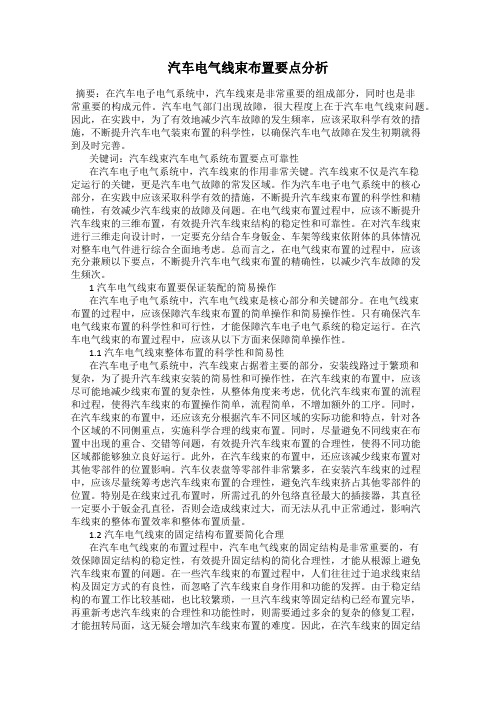

汽车电气线束布置要点分析摘要：在汽车电子电气系统中，汽车线束是非常重要的组成部分，同时也是非常重要的构成元件。

汽车电气部门出现故障，很大程度上在于汽车电气线束问题。

因此，在实践中，为了有效地减少汽车故障的发生频率，应该采取科学有效的措施，不断提升汽车电气装束布置的科学性，以确保汽车电气故障在发生初期就得到及时完善。

关键词：汽车线束汽车电气系统布置要点可靠性在汽车电子电气系统中，汽车线束的作用非常关键。

汽车线束不仅是汽车稳定运行的关键，更是汽车电气故障的常发区域。

作为汽车电子电气系统中的核心部分，在实践中应该采取科学有效的措施，不断提升汽车线束布置的科学性和精确性，有效减少汽车线束的故障及问题。

在电气线束布置过程中，应该不断提升汽车线束的三维布置，有效提升汽车线束结构的稳定性和可靠性。

在对汽车线束进行三维走向设计时，一定要充分结合车身钣金、车架等线束依附体的具体情况对整车电气件进行综合全面地考虑。

总而言之，在电气线束布置的过程中，应该充分兼顾以下要点，不断提升汽车电气线束布置的精确性，以减少汽车故障的发生频次。

1汽车电气线束布置要保证装配的简易操作在汽车电子电气系统中，汽车电气线束是核心部分和关键部分。

在电气线束布置的过程中，应该保障汽车线束布置的简单操作和简易操作性。

只有确保汽车电气线束布置的科学性和可行性，才能保障汽车电子电气系统的稳定运行。

在汽车电气线束的布置过程中，应该从以下方面来保障简单操作性。

1.1汽车电气线束整体布置的科学性和简易性在汽车电子电气系统中，汽车线束占据着主要的部分，安装线路过于繁琐和复杂，为了提升汽车线束安装的简易性和可操作性，在汽车线束的布置中，应该尽可能地减少线束布置的复杂性，从整体角度来考虑，优化汽车线束布置的流程和过程，使得汽车线束的布置操作简单，流程简单，不增加额外的工序。

同时，在汽车线束的布置中，还应该充分根据汽车不同区域的实际功能和特点，针对各个区域的不同侧重点，实施科学合理的线束布置。

汽车线束布置设计要求摘要：汽车线束系统设计是一项非常复杂和重要的工程，要兼顾插接器的匹配选型、整车管线布置等多个方面。

同时，还要充分考虑并满足整车性能要求，以及整车的使用工况、周边环境和用户驾驶习惯等多个因素，选择最优的线束布置设计方案。

基于此，本文主要分析了汽车线束布置设计要求关键词：汽车；电线束；轻量化；设计方法引言随着汽车自动化、智能化的快速发展，汽车线束的质量、体积也随之增大。

为了确保整车电器设备能够在正常使用的条件下保持可靠的连接，将全车各电器设备使用不同规格、颜色、耐温等级的导线及护套、端子，通过合理的布线并充分考虑装配及维修的需要，将整车所需的导线连接整合，再通过定位件、保护管等部件按照合理的工艺捆扎到一起，就形成了线束。

1汽车线束概括及特点车身线束也叫做地板线束，即主要布置在汽车地板上，也是贯穿汽车主体的一种线束。

从产品角度看，车身线束的质量在整车线束中较大，长度最长，卡扣、扎带数量最多；从工艺制造上来看，因车身线束较长，工装模具也是较大的一种；从设计角度来看，由于其在内饰板、地毯等下方布置，大多数情况下是不可见的，无法直观判断损坏程度，因此需要特别注意其防护；从装配角度来看，车身线束在装配顺序上是比较靠前的位置，是在内饰一工位装配，其所需要的工时也是线束中较多的[1]。

2电线束产品分析电线束由导线、护套、端子、熔断丝、继电器以及其他能够起到绝缘、保护、固定、密封等作用的零部件组成。

与现代自动化生产工艺不同，汽车电线束产品是管理密集、劳动力密集、零部件密集为一身的特殊产品，能够实现自动化工艺的工序有限，对过程管控能力、品质保证能力及操作人员技能具有较高的要求。

各个系别的整车已经形成体系，那么与之配套的零部件自然各成体系，线束产品亦不例外，车系不同，线束产品中使用的零部件亦不相同。

构成线束产品实体的零部件种类大约在20类以上，如护套、端子、电线、定位件、雨塞、熔断丝盒、继电器、橡胶件、管材、胶带以及泡沫条等，其中按照使用部位不同，使用的零部件材质亦不相同。

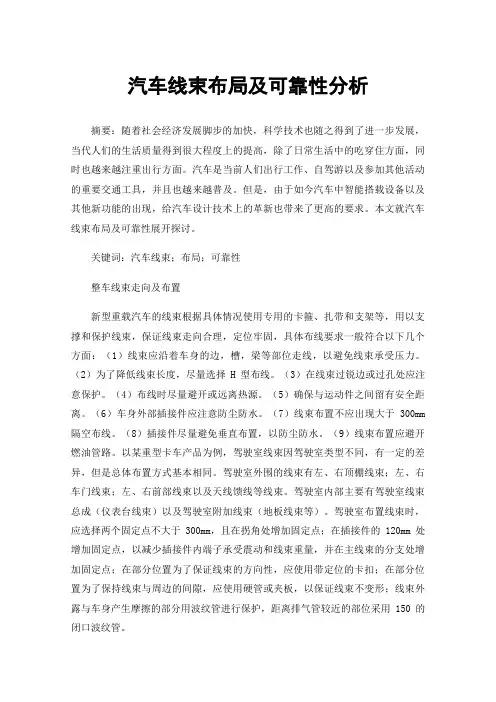

汽车线束布局及可靠性分析摘要：随着社会经济发展脚步的加快，科学技术也随之得到了进一步发展，当代人们的生活质量得到很大程度上的提高，除了日常生活中的吃穿住方面，同时也越来越注重出行方面。

汽车是当前人们出行工作、自驾游以及参加其他活动的重要交通工具，并且也越来越普及。

但是，由于如今汽车中智能搭载设备以及其他新功能的出现，给汽车设计技术上的革新也带来了更高的要求。

本文就汽车线束布局及可靠性展开探讨。

关键词：汽车线束；布局；可靠性整车线束走向及布置新型重载汽车的线束根据具体情况使用专用的卡箍、扎带和支架等，用以支撑和保护线束，保证线束走向合理，定位牢固，具体布线要求一般符合以下几个方面：（1）线束应沿着车身的边，槽，梁等部位走线，以避免线束承受压力。

（2）为了降低线束长度，尽量选择H型布线。

（3）在线束过锐边或过孔处应注意保护。

（4）布线时尽量避开或远离热源。

（5）确保与运动件之间留有安全距离。

（6）车身外部插接件应注意防尘防水。

（7）线束布置不应出现大于300mm 隔空布线。

（8）插接件尽量避免垂直布置，以防尘防水。

（9）线束布置应避开燃油管路。

以某重型卡车产品为例，驾驶室线束因驾驶室类型不同，有一定的差异，但是总体布置方式基本相同。

驾驶室外围的线束有左、右顶棚线束；左、右车门线束；左、右前部线束以及天线馈线等线束。

驾驶室内部主要有驾驶室线束总成（仪表台线束）以及驾驶室附加线束（地板线束等）。

驾驶室布置线束时，应选择两个固定点不大于300mm，且在拐角处增加固定点；在插接件的120mm处增加固定点，以减少插接件内端子承受震动和线束重量，并在主线束的分支处增加固定点；在部分位置为了保证线束的方向性，应使用带定位的卡扣；在部分位置为了保持线束与周边的间隙，应使用硬管或夹板，以保证线束不变形；线束外露与车身产生摩擦的部分用波纹管进行保护，距离排气管较近的部位采用150的闭口波纹管。

接插件的选取接插件的主要作用一是保证与电器件的良好对接，保证信号传递的可靠性，做到绝缘并防止短路，二是可以利用接插件自身的限位卡子对接插件定位，防止对接后产生运动。

汽车线束布置设计指南汽车线束布置设计是指在汽车的整车设计过程中，通过合理的布置和安装车辆线束，将电气线路连接起来，保证汽车各个功能系统的正常运行。

一个良好的线束布置设计可以提高车辆的可靠性、安全性和舒适性，减少电线的损坏和短路等问题。

下面是汽车线束布置设计的一些指南和注意事项。

1.确定线束安装位置：在进行线束布置设计之前，首先要确定线束的安装位置。

为了提高线束的可靠性和易于维修，应将线束尽可能远离热源、震动源和其他潜在的干扰源。

同时，还要确保线束与其他零部件之间有足够的间隙，以免相互摩擦和损坏。

2.细分线束布局：根据车辆的功能系统和电气设备的布置，可以将整个线束细分为若干个子线束。

每个子线束负责特定的功能或设备，这样可以方便维修和故障排除。

同时，还要合理分配线束的长度，避免过长或过短，以免增加线束的阻抗和损耗。

3.路线选择和固定：为了保证线束的安全和可靠，要选择合适的线路路径，并使用适当的固定装置将线束固定在车身上。

这样可以避免线束在车辆行驶过程中的晃动和振动，减少对线束的损坏和磨损。

4.弯曲半径和保护措施：在进行线束布置设计时，要注意线束的弯曲半径和保护措施。

线束的弯曲半径应符合制造商的要求，以避免线束断裂和导线磨损。

同时，还要使用合适的保护措施，如软管、橡胶套和护套等，保护线束免受外部环境和其他零部件的损害。

5.电磁干扰和屏蔽：在现代汽车中，由于电子设备的增加和功能的复杂化，电磁干扰成为一个重要的问题。

为了减少电磁干扰，应采取适当的屏蔽措施，如金属屏蔽带、屏蔽罩等。

同时，还要合理选择线束的布置位置，避免线束与其他电子设备的干扰。

6.安全防护和易检修：为了提高车辆的安全性和易于维修，在线束布置设计中要注意安全防护和易检修。

对于一些潜在的故障点，可以设置保护装置，如保险丝和断路器等。

同时，还要确保线束的易于检修，如标识和编号，方便维修人员进行检修和维护。

7.综合考虑：在进行线束布置设计时，要综合考虑车辆的整体布局和功能需求，以及线束的重量、长度、导线规格等因素。

商用车整车线束布置商用车整车线束布置是指在商用车生产过程中，将各个电器元器件之间的连接线以及控制线进行布置，组成一整套线束系统，使商用车内各个电器元器件之间能够正常通信，以保证整车各项功能的正常运行。

整车线束布置的质量和效率对商用车的性能和效果有着非常重要的影响，因此在整车线束布置时应该仔细考虑，并制定相应的方案和方法，以达到最佳布置效果。

商用车整车线束布置应该考虑以下“五个方面”：一、电线的长度和数量商用车整车的线束布置应该考虑电线的长度和数量因素，这是确保整车线束能够正常通信的重要因素。

线束总长度以及细分区域的长度一定要保证充足且合理，仔细管理线束数量，避免过度的线束在车身内部引起的问题。

二、布置的位置整车线束在布置的位置上应该充分考虑线束所涉及的电器元器件的布置位置，以及车身结构的特征。

要优化地整理和分配线路，防止簇拥和交叉。

对于重要电器元器件和电路应尽量分开，在意外情况下，可以单独处理，以确保安全功能。

三、防护设备整车线束在布置的时候，不仅要考虑电线的数量和长度，还应该考虑线束的防护，防止线束被机械剥离或者人为破坏，在长期运营过程中，确保整车的安全和耐久性。

四、线束的可分离性整车线束应根据需要分离，以便诊断和维修。

在布置线束时，应该考虑到整车的诊断需求，而充分利用接插件设计，将线束分离成适当的尺寸，方便检测和替换。

五、连接方式的统一性降低材料以及增加线束连接器的批量采购和兼容性应该优先考虑。

采用同一厂家同一型号的连接器，以确保线束的兼容性，以减少维修时间和成本。

总之，商用车整车线束布置是一个复杂的过程，需要在细节上做出合理的安排。

进行布置时，要注意考虑车辆整体的结构、功能、安全、环保等问题，同时也要考虑标准化和可重复的管理。

优化布置后的线束，不仅可以保证整车各项功能的正常运行，还可以延长车辆的使用寿命，提高车辆的安全性和可靠性，为车主提供更好的用户体验。

除了以上提到的五个方面，商用车整车线束布置还应该注意以下几点：一、线束长度的标准化设计在进行线束长度的设计时，应该进行标准化设计，严格按照设计长度进行布置，以确保所有线束的长度相同状态，从而达到同样的感应阻抗和电流分布状态。

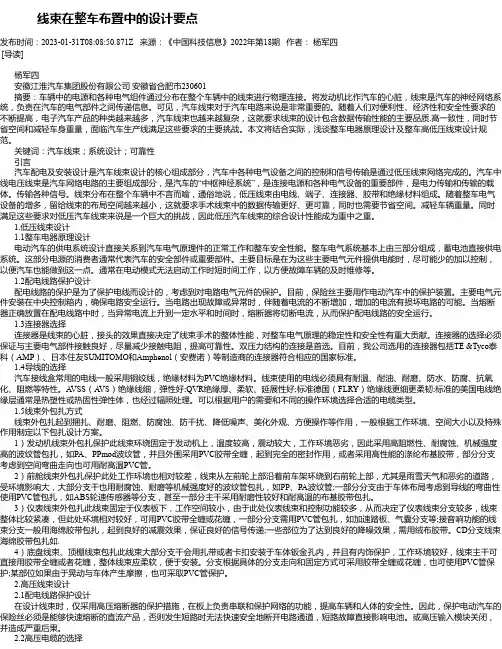

线束在整车布置中的设计要点发布时间：2023-01-31T08:08:50.871Z 来源：《中国科技信息》2022年第18期作者：杨军四[导读]杨军四安徽江淮汽车集团股份有限公司安徽省合肥市230601摘要：车辆中的电源和各种电气组件通过分布在整个车辆中的线束进行物理连接。

将发动机比作汽车的心脏，线束是汽车的神经网络系统，负责在汽车的电气部件之间传递信息。

可见，汽车线束对于汽车电路来说是非常重要的。

随着人们对便利性、经济性和安全性要求的不断提高，电子汽车产品的种类越来越多，汽车线束也越来越复杂，这就要求线束的设计包含数据传输性能的主要品质.高一致性，同时节省空间和减轻车身重量，面临汽车生产线满足这些要求的主要挑战。

本文将结合实际，浅谈整车电器原理设计及整车高低压线束设计规范。

关键词：汽车线束；系统设计；可靠性引言汽车配电及安装设计是汽车线束设计的核心组成部分，汽车中各种电气设备之间的控制和信号传输是通过低压线束网络完成的。

汽车中线电压线束是汽车网络电路的主要组成部分，是汽车的“中枢神经系统”，是连接电源和各种电气设备的重要部件，是电力传输和传输的载体。

传输各种信号。

线束分布在整个车辆中不言而喻，通俗地说，低压线束由电线、端子、连接器、胶带和绝缘材料组成。

随着整车电气设备的增多，留给线束的布局空间越来越小，这就要求手术线束中的数据传输更好、更可靠，同时也需要节省空间。

减轻车辆重量。

同时满足这些要求对低压汽车线束来说是一个巨大的挑战，因此低压汽车线束的综合设计性能成为重中之重。

1.低压线束设计1.1整车电器原理设计电动汽车的供电系统设计直接关系到汽车电气原理件的正常工作和整车安全性能。

整车电气系统基本上由三部分组成，蓄电池直接供电系统。

这部分电源的消费者通常代表汽车的安全部件或重要部件。

主要目标是在为这些主要电气元件提供电能时，尽可能少的加以控制，以便汽车也能做到这一点。

通常在电动模式无法启动工作时短时间工作，以方便故障车辆的及时维修等。

整车线束设计及搭铁策略分析整车线束设计及搭铁策略分析整车线束是连接汽车各个部件的一个系统，它由多个不同的电线和传感器组成。

在设计整车线束时，需要考虑到安全、可靠性、适应性以及成本等因素。

并且，在搭铁时，需要考虑干扰和信号完整性等问题。

因此，整车线束设计及搭铁策略分析至关重要。

1.整车线束设计在整车线束设计过程中，需要考虑到以下几个因素：1.1 安全因素车内线束在长时间的振动和驾驶过程中，需要保证安全性。

因此，在设计车内线束时，需要通过合适的绑扎、固定线束，并使用能够承受压力和拉力的材料，以防止线束松动和脱落。

1.2 可靠性车内线束需要满足高可靠性的需求，以保证其长时间的稳定工作。

对于某些必须且高可靠性要求的线束，可以采用多重备份电路设计，以最小化线束断电带来的影响。

1.3 适应性当整车进行运输时，车内线束会遭受不同的振动和冲击，同时还要满足各个车型的不同需求。

因此，在设计车内线束时，需要考虑到适应性，并尽可能多考虑不同的车型需求。

1.4 成本在设计整车线束时，要尽量考虑到成本。

这将影响线束的数量、使用的材料、线束长度以及线束复杂度等因素。

同时，不能因为追求成本而影响线束的品质、功能和安全性。

2.搭铁策略分析搭铁是整车线束设计的一个重要环节，它涉及到线路干扰和信号完整性等问题。

以下是一些搭铁策略的分析。

2.1 片上搭铁片上搭铁是一种可靠的搭铁方式，它可以缓解模块之间的共模干扰效应。

在片上搭铁过程中，需要考虑到线路跨板连接的保持地平面，并在板的不同位置设置高频滤波器，以保持干扰电动势到最低。

2.2 屏蔽搭铁屏蔽搭铁可以有效减少线路之间的信号干扰。

在进行屏蔽搭铁时，需要使用屏蔽电缆，并将电缆两端连接到地段和地线总线上，以确保信号接口能够正确地传输。

2.3 跨模块搭铁跨模块搭铁是将不同模块之间的电力与地面互连，以约束信号回流路径。

在设计跨模块搭铁时，需要一个较短的线圈，以充分利用自感。

同时，在设计线圈时，要考虑到阻抗匹配的问题，以最小化信号衰减。

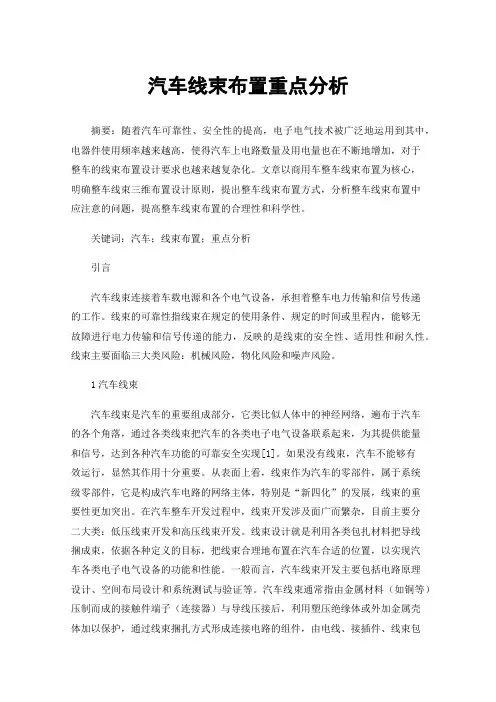

汽车线束布置重点分析摘要：随着汽车可靠性、安全性的提高，电子电气技术被广泛地运用到其中，电器件使用频率越来越高，使得汽车上电路数量及用电量也在不断地增加，对于整车的线束布置设计要求也越来越复杂化。

文章以商用车整车线束布置为核心，明确整车线束三维布置设计原则，提出整车线束布置方式，分析整车线束布置中应注意的问题，提高整车线束布置的合理性和科学性。

关键词：汽车；线束布置；重点分析引言汽车线束连接着车载电源和各个电气设备，承担着整车电力传输和信号传递的工作。

线束的可靠性指线束在规定的使用条件、规定的时间或里程内，能够无故障进行电力传输和信号传递的能力，反映的是线束的安全性、适用性和耐久性。

线束主要面临三大类风险：机械风险，物化风险和噪声风险。

1汽车线束汽车线束是汽车的重要组成部分，它类比似人体中的神经网络，遍布于汽车的各个角落，通过各类线束把汽车的各类电子电气设备联系起来，为其提供能量和信号，达到各种汽车功能的可靠安全实现[1]。

如果没有线束，汽车不能够有效运行，显然其作用十分重要。

从表面上看，线束作为汽车的零部件，属于系统级零部件，它是构成汽车电路的网络主体，特别是“新四化”的发展，线束的重要性更加突出。

在汽车整车开发过程中，线束开发涉及面广而繁杂，目前主要分二大类：低压线束开发和高压线束开发。

线束设计就是利用各类包扎材料把导线捆成束，依据各种定义的目标，把线束合理地布置在汽车合适的位置，以实现汽车各类电子电气设备的功能和性能。

一般而言，汽车线束开发主要包括电路原理设计、空间布局设计和系统测试与验证等。

汽车线束通常指由金属材料（如铜等）压制而成的接触件端子（连接器）与导线压接后，利用塑压绝缘体或外加金属壳体加以保护，通过线束捆扎方式形成连接电路的组件，由电线、接插件、线束包扎物、线束固定物和线束附件等组成。

线束组件（低压）包括如下多种零部件：连接器、端子、导线、继电器、保险丝盒、熔断器和辅助件：支架、聚氯乙烯（Polyvinylchloride,PVC）绝缘管、波纹管、橡胶套、扎带、螺栓等。

汽车线束三维布局设计的基本原则汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车上的电器配置、功能也越来越多，所以连接各个电器件的线束也越来越复杂，成为当代汽车故障的多发环节，也因此在汽车设计和生产制造中受到越来越多的关注。

如何提高汽车线束的综合性能成为关注的焦点。

在汽车线束的整体设计中，三维布局是前提。

本文将重点阐述这部分。

1汽车线束设计流程汽车线束的设计流程见图1，详细分析如下。

1)由主机厂电气工程师提供整车电气系统的功能，电气负荷及相关的特殊要求，电器件的状态、安装位置，线束与电器件对接的形式。

图1 汽车线束设计和制造流程2)根据电气原理图对每个电气子系统及回路进行电源分配，其中包括搭铁点的分配。

并绘制相应的整车电气原理图。

3)绘制三维线束布置图。

4)根据各子系统电器件的分布情况，确定线束的布线形式及在汽车上的走向；确定线束的外保护形式及过孔的保护；并根据电器件本身的插接件确定线束上与其对接的端子和护套的型号：绘制二维线束图。

5)根据冻结的三维线束布置图和原理图，校核二维线束图；确认无误后方可发图，经认可后试制、生产。

2线束三维布局走向设计线束的走向布局及分段，是根据车身钣金的具体情况，结合全车电器件的分布综合来考虑的。

线束的走向分段不可拘泥某种形式，而是要在车身钣金能够满足线束布置的前提下，从整车电气角度来考虑其分布走向。

1线束三维布局走向的主要原则下面详细介绍线束三维布局走向中需要考虑的主要原则。

1)装配工艺性好线束的走向分段设计一定要满足易于装配这个前提，尽量不要给总装增加过多的工序，可考虑分装，如门线、仪表板线等：同时，要考虑最好不要使用特殊工具就可以完成装配。

2)可维护性好这一点是与第l点相呼应的，不仅仅要易于装配，在售后维修方面，也要易于拆卸，不可以因为要维修某个电器件需要拆下某段线束，而拆除其他多个零部件，否则就将增加不必要的维修工时。
