汽车线束长度设计标准规范
汽车线束是指汽车中用于传输电信号和电力的电缆组装，包括了导线、绝缘材料、电缆护套和连接器等组成部分。

线束的长度设计对汽车的整体性能和安全性有着重要的影响，因此有着严格的规范和标准。

首先，汽车线束的长度设计应遵循汽车电气系统的布线规划。

通常情况下，布线规划会考虑到电源位置、电器设备的位置以及线束的布局等因素，以确保线束能够正常连接各个电器设备并传输电信号和电力。

其次，汽车线束的设计应遵循线束的最佳长度原则。

线束过短可能导致连接困难、让线束紧绷并受损，而线束过长则容易造成线束交叉、纠结等问题。

因此，线束的设计应保持适当的长度，以避免对系统性能和安全性产生负面影响。

此外，汽车线束的长度设计还应考虑到线束的自重和传输损耗。

过长的线束会增加线束的自重，加大车身负荷和油耗，同时也会增加线束内的电阻，对电信号传输造成损耗。

因此，在设计线束长度时需要综合考虑车身的负荷和能源消耗，以及线束的传输性能。

最后，汽车线束的长度设计还应考虑到线束的安装和维修便利性。

过长或过短的线束会增加线束的安装难度和维修成本，因此，线束的设计应符合标准尺寸，以便于安装和维修操作，并确保线束在车身中的固定和保护。

综上所述，汽车线束长度的设计应遵循汽车电气系统的布线规划，保持适当的长度，考虑线束的自重和传输损耗，同时兼顾线束的安装和维修便利性，以确保线束能够正确连接各个电器设备，并在传输电信号和电力时具有良好的性能和安全性。

这些设计标准和规范的遵循将有助于提高汽车电气系统的可靠性和稳定性。

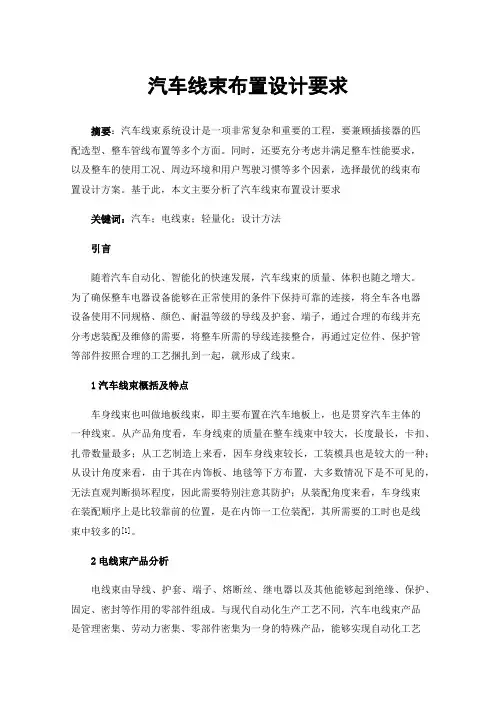

汽车线束布置设计要求摘要：汽车线束系统设计是一项非常复杂和重要的工程，要兼顾插接器的匹配选型、整车管线布置等多个方面。

同时，还要充分考虑并满足整车性能要求，以及整车的使用工况、周边环境和用户驾驶习惯等多个因素，选择最优的线束布置设计方案。

基于此，本文主要分析了汽车线束布置设计要求关键词：汽车；电线束；轻量化；设计方法引言随着汽车自动化、智能化的快速发展，汽车线束的质量、体积也随之增大。

为了确保整车电器设备能够在正常使用的条件下保持可靠的连接，将全车各电器设备使用不同规格、颜色、耐温等级的导线及护套、端子，通过合理的布线并充分考虑装配及维修的需要，将整车所需的导线连接整合，再通过定位件、保护管等部件按照合理的工艺捆扎到一起，就形成了线束。

1汽车线束概括及特点车身线束也叫做地板线束，即主要布置在汽车地板上，也是贯穿汽车主体的一种线束。

从产品角度看，车身线束的质量在整车线束中较大，长度最长，卡扣、扎带数量最多；从工艺制造上来看，因车身线束较长，工装模具也是较大的一种；从设计角度来看，由于其在内饰板、地毯等下方布置，大多数情况下是不可见的，无法直观判断损坏程度，因此需要特别注意其防护；从装配角度来看，车身线束在装配顺序上是比较靠前的位置，是在内饰一工位装配，其所需要的工时也是线束中较多的[1]。

2电线束产品分析电线束由导线、护套、端子、熔断丝、继电器以及其他能够起到绝缘、保护、固定、密封等作用的零部件组成。

与现代自动化生产工艺不同，汽车电线束产品是管理密集、劳动力密集、零部件密集为一身的特殊产品，能够实现自动化工艺的工序有限，对过程管控能力、品质保证能力及操作人员技能具有较高的要求。

各个系别的整车已经形成体系，那么与之配套的零部件自然各成体系，线束产品亦不例外，车系不同，线束产品中使用的零部件亦不相同。

构成线束产品实体的零部件种类大约在20类以上，如护套、端子、电线、定位件、雨塞、熔断丝盒、继电器、橡胶件、管材、胶带以及泡沫条等，其中按照使用部位不同，使用的零部件材质亦不相同。

汽车线束设计标准一、导线规格导线材料：汽车线束应采用耐高温、耐磨损、抗拉强度高的导线，如聚氯乙烯绝缘软线或聚氯乙烯绝缘软护套线。

导线截面积：根据负载电流、电压和敷设环境等因素，选择合适的导线截面积。

导线颜色：导线应采用规定的颜色编码，以便于识别和安装。

二、线路布局走线方式：汽车线束应采用合理的走线方式，如直线、曲线、交叉等，以确保线路顺畅、美观、安全。

固定位置：线路应固定在汽车结构上，以避免移动或震动对线路的影响。

线路距离：线路之间的距离应符合设计要求，以确保线路之间不会相互干扰。

三、端子规格端子材质：汽车线束应采用导电性能好、耐腐蚀的金属材料，如铜或铜合金。

端子形状：根据连接需求，选择合适的端子形状，如圆形、方形等。

端子标识：端子应采用规定的颜色编码或数字标识，以便于识别和连接。

四、连接器规格连接器类型：根据连接需求，选择合适的连接器类型，如插头、插座、端子排等。

连接器材质：连接器应采用耐高温、耐腐蚀的塑料材料，以确保连接器的机械强度和电气性能。

连接器标识：连接器应采用规定的颜色编码或图形标识，以便于识别和连接。

五、保护措施导线弯曲半径：导线弯曲时应保持一定的半径，以避免导线受损或电气性能下降。

固定保护：线路应固定在汽车结构上，以避免移动或震动对线路的影响。

同时，对于易受机械损伤的部位，应采取额外的保护措施。

防干扰保护：对于易受电磁干扰的线路，应采取屏蔽、滤波等防干扰保护措施。

六、颜色标识主色：汽车线束的主色应采用黑色，以区别于其他部件的颜色。

辅助色：为便于识别和安装，可采用其他辅助颜色编码标识线路或连接器。

辅助颜色编码应符合行业标准或企业规定。

图形标识：可在线束上印制图形标识，以便于快速识别线路的功能和用途。

图形标识应清晰明了，遵循统一的设计规范。

七、安装规范安装位置：汽车线束的安装位置应符合设计要求，确保线路安全、美观、耐用。

紧固方式：在线束连接处应采用合适的紧固方式，如螺栓连接、压接等，以确保线路的电气性能和机械强度。

汽车线束布置设计指南汽车线束布置设计是指在汽车的整车设计过程中，通过合理的布置和安装车辆线束，将电气线路连接起来，保证汽车各个功能系统的正常运行。

一个良好的线束布置设计可以提高车辆的可靠性、安全性和舒适性，减少电线的损坏和短路等问题。

下面是汽车线束布置设计的一些指南和注意事项。

1.确定线束安装位置：在进行线束布置设计之前，首先要确定线束的安装位置。

为了提高线束的可靠性和易于维修，应将线束尽可能远离热源、震动源和其他潜在的干扰源。

同时，还要确保线束与其他零部件之间有足够的间隙，以免相互摩擦和损坏。

2.细分线束布局：根据车辆的功能系统和电气设备的布置，可以将整个线束细分为若干个子线束。

每个子线束负责特定的功能或设备，这样可以方便维修和故障排除。

同时，还要合理分配线束的长度，避免过长或过短，以免增加线束的阻抗和损耗。

3.路线选择和固定：为了保证线束的安全和可靠，要选择合适的线路路径，并使用适当的固定装置将线束固定在车身上。

这样可以避免线束在车辆行驶过程中的晃动和振动，减少对线束的损坏和磨损。

4.弯曲半径和保护措施：在进行线束布置设计时，要注意线束的弯曲半径和保护措施。

线束的弯曲半径应符合制造商的要求，以避免线束断裂和导线磨损。

同时，还要使用合适的保护措施，如软管、橡胶套和护套等，保护线束免受外部环境和其他零部件的损害。

5.电磁干扰和屏蔽：在现代汽车中，由于电子设备的增加和功能的复杂化，电磁干扰成为一个重要的问题。

为了减少电磁干扰，应采取适当的屏蔽措施，如金属屏蔽带、屏蔽罩等。

同时，还要合理选择线束的布置位置，避免线束与其他电子设备的干扰。

6.安全防护和易检修：为了提高车辆的安全性和易于维修，在线束布置设计中要注意安全防护和易检修。

对于一些潜在的故障点，可以设置保护装置，如保险丝和断路器等。

同时，还要确保线束的易于检修，如标识和编号，方便维修人员进行检修和维护。

7.综合考虑：在进行线束布置设计时，要综合考虑车辆的整体布局和功能需求，以及线束的重量、长度、导线规格等因素。

汽车线束长度设计标准是什么汽车线束长度设计标准是指汽车制造中，线束长度的设定范围和要求。

线束是指连接汽车各种电气装置的电线集合体，它包含了所有电气系统所需的电线、插头、插座、连接器等元件。

汽车线束长度设计标准的制定是为了保证汽车线束的合理布局和优化性能，并确保汽车各个电气系统的正常工作。

在线束设计中，合理的长度能够最大限度地减少电线的损耗和成本，并且有利于安装和维护。

汽车线束长度设计标准主要包括以下几个方面：1. 线束总长度：线束总长度是指整个车辆的电气线束的总长。

一般情况下，线束总长度应根据车辆的尺寸、布局和电气系统的布置进行合理设定。

过长的线束总长度会增加电线的损耗和成本，同时也会增加电气系统的故障率和维修难度。

过短的线束总长度则可能导致电气系统的信号传输不畅或者布线混乱。

因此，线束总长度应在合理范围内进行设计和控制。

2. 单个线束的长度：在汽车中，不同的电气设备需要不同长度的线束来连接。

设计标准中应设定每个电气设备所对应的线束长度范围。

这样能够保证各个电气设备之间的信号传输顺畅，同时也能够根据实际情况进行线束的制造和安装。

3. 各个线束之间的长度关系：在线束设计中，各个线束之间的长度关系也需要进行合理的设定。

这是为了避免线束之间的交叉、缠绕和拉扯，同时也有利于线束的安装和维护。

在进行线束设计时，应考虑到各个线束之间的位置关系、电气系统的布局和空间限制等因素，确保线束之间的长度关系符合设计要求。

4. 线束的曲线半径：线束在安装和使用过程中会出现弯曲，因此，线束中的电线需要具备足够的弯曲半径。

设计标准中应设定线束中电线的最小弯曲半径，以避免电线过度弯曲和损坏。

总结来说，汽车线束长度设计标准是为了保证汽车电气系统的正常工作，避免线束的过长或过短导致的问题。

通过合理设定线束总长度、单个线束长度、各个线束之间的长度关系和电线的曲线半径等方面的要求，能够确保线束的合理布局和优化性能。

这不仅有利于减少线束的损耗和成本，还能够提高电气系统的可靠性和可维护性。

汽车高低压电线束设计规范首先，汽车高低压电线束的设计必须满足以下要求：1.电线束的选材必须符合汽车行业的相关标准，如ISO6722、SAEJ1128等。

选材应考虑到电线的导电性能、耐高温性能、耐磨性能等因素，并满足汽车行业的相关要求。

2.电线束必须符合汽车电气系统的设计要求，包括电线的导电能力、电流负载能力等。

必须根据车辆的具体需求和功能，确定电线束的截面积、绝缘材料以及电线束的长度等参数。

3.电线束设计应考虑到安装、布线和维修的方便性，以提高工作效率。

电线束的布置要合理，尽可能减少长度，并保持电线的整齐、集中、平行，以便于维修人员进行检修和维护。

其次，高低压电线束的设计还要考虑以下几个方面：1.电线束的外径和绝缘厚度。

外径和绝缘厚度要考虑到电线在车辆中的布置位置，以及受到的机械、温度和化学腐蚀等因素的影响。

外径和绝缘厚度的设计将直接影响到电线束的绝缘性能和耐久性。

2.电线束的结构和布线方式。

电线束的结构应选择合适的编织方式或保护套管，以提高电线束的机械强度和耐磨性。

布线方式应根据车辆的布线结构和相对位置来设计，尽量减少电磁干扰和噪音。

3.高低压电线束的安全性设计。

在高压线束中，必须采取安全措施，以防止电击和火灾等风险。

这包括使用绝缘材料、隔离装置和过载保护等，以确保电线束的安全可靠运行。

最后，高低压电线束的设计还需要满足相关的测试和验证要求，确保其符合汽车行业的标准和规范。

根据ISO6722和SAEJ1128等标准，电线束的设计必须经过一系列的耐热、电气性能和抗干扰等测试，以验证其质量和可靠性。

总之，汽车高低压电线束的设计必须考虑到选材、布线、安全性和测试等要素，以确保电线束的性能和可靠性。

只有符合相关的规范和标准，才能为汽车电气系统的正常运行提供保障。

汽车线束三维布局设计的基本原则汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车上的电器配置、功能也越来越多，所以连接各个电器件的线束也越来越复杂，成为当代汽车故障的多发环节，也因此在汽车设计和生产制造中受到越来越多的关注。

如何提高汽车线束的综合性能成为关注的焦点。

在汽车线束的整体设计中，三维布局是前提。

本文将重点阐述这部分。

1汽车线束设计流程汽车线束的设计流程见图1，详细分析如下。

1)由主机厂电气工程师提供整车电气系统的功能，电气负荷及相关的特殊要求，电器件的状态、安装位置，线束与电器件对接的形式。

图1 汽车线束设计和制造流程2)根据电气原理图对每个电气子系统及回路进行电源分配，其中包括搭铁点的分配。

并绘制相应的整车电气原理图。

3)绘制三维线束布置图。

4)根据各子系统电器件的分布情况，确定线束的布线形式及在汽车上的走向；确定线束的外保护形式及过孔的保护；并根据电器件本身的插接件确定线束上与其对接的端子和护套的型号：绘制二维线束图。

5)根据冻结的三维线束布置图和原理图，校核二维线束图；确认无误后方可发图，经认可后试制、生产。

2线束三维布局走向设计线束的走向布局及分段，是根据车身钣金的具体情况，结合全车电器件的分布综合来考虑的。

线束的走向分段不可拘泥某种形式，而是要在车身钣金能够满足线束布置的前提下，从整车电气角度来考虑其分布走向。

1线束三维布局走向的主要原则下面详细介绍线束三维布局走向中需要考虑的主要原则。

1)装配工艺性好线束的走向分段设计一定要满足易于装配这个前提，尽量不要给总装增加过多的工序，可考虑分装，如门线、仪表板线等：同时，要考虑最好不要使用特殊工具就可以完成装配。

2)可维护性好这一点是与第l点相呼应的，不仅仅要易于装配，在售后维修方面，也要易于拆卸，不可以因为要维修某个电器件需要拆下某段线束，而拆除其他多个零部件，否则就将增加不必要的维修工时。

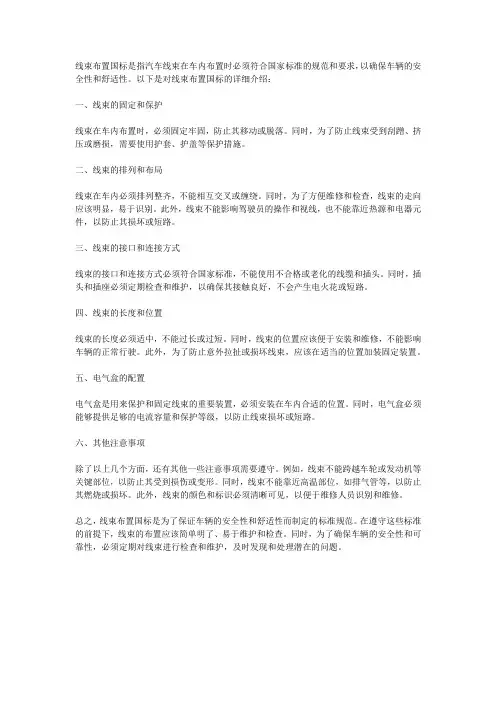

线束布置国标是指汽车线束在车内布置时必须符合国家标准的规范和要求，以确保车辆的安全性和舒适性。

以下是对线束布置国标的详细介绍：一、线束的固定和保护线束在车内布置时，必须固定牢固，防止其移动或脱落。

同时，为了防止线束受到刮蹭、挤压或磨损，需要使用护套、护盖等保护措施。

二、线束的排列和布局线束在车内必须排列整齐，不能相互交叉或缠绕。

同时，为了方便维修和检查，线束的走向应该明显，易于识别。

此外，线束不能影响驾驶员的操作和视线，也不能靠近热源和电器元件，以防止其损坏或短路。

三、线束的接口和连接方式线束的接口和连接方式必须符合国家标准，不能使用不合格或老化的线缆和插头。

同时，插头和插座必须定期检查和维护，以确保其接触良好，不会产生电火花或短路。

四、线束的长度和位置线束的长度必须适中，不能过长或过短。

同时，线束的位置应该便于安装和维修，不能影响车辆的正常行驶。

此外，为了防止意外拉扯或损坏线束，应该在适当的位置加装固定装置。

五、电气盒的配置电气盒是用来保护和固定线束的重要装置，必须安装在车内合适的位置。

同时，电气盒必须能够提供足够的电流容量和保护等级，以防止线束损坏或短路。

六、其他注意事项除了以上几个方面，还有其他一些注意事项需要遵守。

例如，线束不能跨越车轮或发动机等关键部位，以防止其受到损伤或变形。

同时，线束不能靠近高温部位，如排气管等，以防止其燃烧或损坏。

此外，线束的颜色和标识必须清晰可见，以便于维修人员识别和维修。

总之，线束布置国标是为了保证车辆的安全性和舒适性而制定的标准规范。

在遵守这些标准的前提下，线束的布置应该简单明了、易于维护和检查。

同时，为了确保车辆的安全性和可靠性，必须定期对线束进行检查和维护，及时发现和处理潜在的问题。

浅析汽车线束布置设计及原则汽车线束布置设计及原则汽车线束是汽车电气系统中重要的部件之一，它负责连接各种电子设备和电气元件。

线束布置设计是制造汽车过程中非常重要的一步，线束的布置需要遵循一些重要的原则，以确保车辆电气系统的正常运行。

那么，汽车线束布置设计及原则是什么呢？一、线束布置的基本原则1.可靠性：线束布置必须考虑到车辆在不同工作状态下的振动和震动，并且必须保证线束不会松动或断裂。

同时，需要考虑到线束耐高温、耐低温、耐湿度等特性。

线束在开车过程中可能会遭受物理或环境的损害，因此必须要有适当的保护措施。

2.可维护性：线束的布置必须确保易于进行后期维护和更换。

这个原则包括确定线束的位置、以及固定线束的方式等。

这些设计所采用的连接器和传感器的容易访问性是非常重要的，这些元件必须经常维护、检查和更换。

3.美观度：线束布置还需要注重购买者对汽车设计的美观度和很好的外观。

因此，在设计时必须考虑线束的颜色、形状和布置方式。

在线束布置过程中，需要利用原有的汽车外形和空间布局，同时要充分利用宽域的车身，以充分发挥布置的优势。

4.空间利用：线束布置需要考虑车辆的空间，必须遵守汽车装配所需的最小线束长度，线束必须正确安装在车内，以确保没有线束短缺或剩余部分。

二、线束布置的设计步骤1.确定需要连接的设备：汽车电气系统中需要连接的设备数量众多，线束布置设计必须在第一步中清楚地确定需要电气连接的设备。

2.设计汽车的装配图：设计师需要根据汽车的装配图来着手设计线束的布置。

3.确定各种设备的连接方式：每种设备的连接方式不同，需要指定连接器的类型和大小。

4.确定线束的长度：根据图纸设计的线束长度需要考虑到汽车的布局，在设备之间留有足够的空隙，确保恰当的导线长度。

5.确定线束的布置路线：考虑到线束的连接器位置和连接路径，以及线束尺寸和重量，设计师需要选择最合适的布置路线，包括线束穿过车体的位置和方式。

6.确定线束的大小：线束的设计非常关键，带宽太大或太小都会对系统造成灾难性的影响。

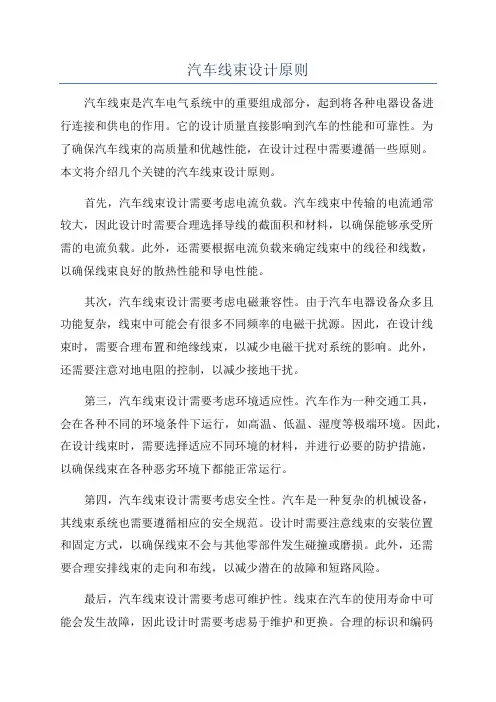

汽车线束设计原则汽车线束是汽车电气系统中的重要组成部分，起到将各种电器设备进行连接和供电的作用。

它的设计质量直接影响到汽车的性能和可靠性。

为了确保汽车线束的高质量和优越性能，在设计过程中需要遵循一些原则。

本文将介绍几个关键的汽车线束设计原则。

首先，汽车线束设计需要考虑电流负载。

汽车线束中传输的电流通常较大，因此设计时需要合理选择导线的截面积和材料，以确保能够承受所需的电流负载。

此外，还需要根据电流负载来确定线束中的线径和线数，以确保线束良好的散热性能和导电性能。

其次，汽车线束设计需要考虑电磁兼容性。

由于汽车电器设备众多且功能复杂，线束中可能会有很多不同频率的电磁干扰源。

因此，在设计线束时，需要合理布置和绝缘线束，以减少电磁干扰对系统的影响。

此外，还需要注意对地电阻的控制，以减少接地干扰。

第三，汽车线束设计需要考虑环境适应性。

汽车作为一种交通工具，会在各种不同的环境条件下运行，如高温、低温、湿度等极端环境。

因此，在设计线束时，需要选择适应不同环境的材料，并进行必要的防护措施，以确保线束在各种恶劣环境下都能正常运行。

第四，汽车线束设计需要考虑安全性。

汽车是一种复杂的机械设备，其线束系统也需要遵循相应的安全规范。

设计时需要注意线束的安装位置和固定方式，以确保线束不会与其他零部件发生碰撞或磨损。

此外，还需要合理安排线束的走向和布线，以减少潜在的故障和短路风险。

最后，汽车线束设计需要考虑可维护性。

线束在汽车的使用寿命中可能会发生故障，因此设计时需要考虑易于维护和更换。

合理的标识和编码线束的颜色和功能可以有效地减少维护时间和成本。

此外，合理的布线和连接方式也可以方便检修和更换。

综上所述，汽车线束设计需要遵循电流负载、电磁兼容性、环境适应性、安全性和可维护性等原则。

只有在考虑到这些原则的基础上进行线束设计，才能获得高质量、高性能和可靠的汽车线束。

汽车线束制造商和设计师需要密切合作，充分了解汽车的需求和规范，以确保线束的设计和制造符合要求。

汽车线束设计规范，值得收藏1接插件规划与选择1、接插件的规划（1）首先需要根据开发车型的实际情况，规划出车型的整车线束大体布置示意图，其次根据车型配置将布置图尽量细化到用电器，此时暂可不考虑用电器的具体位置，只要区分出大体位置，即机舱、车门、前地板等区域即可。

见附图1。

（2）依据上面的布置图，以及车型的配置表，估算出各条线束间对接的分支回路数目。

见附表12、接插件的选择（1）接插件的种类接插件的结构形式①、防水接插件要达到防水、防尘的效果。

一般可分为整体密封和单孔密封，后者较为常用；采用的密封材料可为：橡胶密封塞和注胶密封，前者较为常用。

②、带挂接机构的接插件，优点是使接插件的固定更为方便，避免了接插件无固定而产生噪音，使连接更可靠。

可分为直接挂接和卡扣挂接两种。

③、带卡锁机构的接插件，其优点是使线与线间或线与电气件间的连接更为牢固，防止松动。

一般用在发动机上、雨刮电机等颠簸震动的环境。

④、带压线盖的接插件，它可保证插接件插入的端子尾部压接的导线不在插接件根部时出现不必要的晃动，减少插接件震动对导线的剪切力，提高线束的品质。

（2）接插件选取原则：①插接件选取要保证与电器件的良好接触，使接触电阻降为最低，提高可靠性，优先选用双弹簧式压紧结构的插接件。

②根据导线的截面积和通过电流的大小合理选择插接件的尺寸。

③在发动机舱、底盘等较恶劣的环境下对接的护套，由于温度、湿度偏大且存在着很多腐蚀性气体和液体，因此一定要选择防水性护套，其空位需用防水堵密封。

同时还应注意护套材质的选择，如阻燃等性能。

④尽量避免在同一对接区域使用同一种护套，若无法避免，则需通过不同颜色加以区分。

⑤基于汽车外观的整体协调性，在发动机舱中应优先选用黑色或深色的护套。

⑥为减少线束对接用护套的种类和数量，优先选用混合型件，使装配固定方便。

⑦车门线束与车身线束对接时，其最好选用带卡锁机构的插接件，保证在车门频繁的开闭中，避免出现对接松脱现象。

整车线束安装要求标准
整车线束安装是汽车制造或维修中必不可少的工序，它对汽车性能和使用寿命有着重要影响。

以下是整车线束安装的要求标准：
1. 线束应按照设计图纸进行组装，每个线束应具有明确的标识和编号，以便于安装和维护。

2. 线束的长度应符合车辆实际的布局，线束的弯曲半径不应小于设计规定，以确保线束在使用过程中不会被过度弯曲导致破损。

3. 线束表面应清洁，无油污、灰尘和其他杂物，以便于接头的良好接触。

4. 线束连接点应采用可靠的接头和端子，连接点应紧固牢固，无松动和脱落现象。

5. 线束布放应符合车辆实际的布局要求，线束应与车身其他零部件相互固定，防止在车辆行驶过程中发生振动。

6. 安装完成后，应进行全面的质量检查，确保每个线束无短路、开路、过热等异常情况，以确保车辆的安全性和可靠性。

总之，整车线束安装应严格按照设计要求进行，每个环节都要经过精心安排和认真执行，以确保汽车性能和使用寿命。

汽车线束工作规章制度第一章总则为规范汽车线束工作流程，提高工作效率，保障生产质量，制定本规章制度。

第二章组织架构1. 汽车线束工作由生产部门负责，设立专门的线束工作组，负责线束的设计、制作和安装工作。

2. 线束工作组设立组长一名，负责领导线束工作，协调各个部门之间的工作关系。

3. 线束工作组成员包括设计师、制作工程师、安装工程师等。

第三章工作流程1. 线束设计（1）接受车辆设计要求，制定线束设计方案。

（2）根据设计方案，确定线束布局、线径、线种等要求。

（3）制定线束设计图纸，交由制作工程师进行制作。

2. 线束制作（1）根据设计图纸，准备所需线束材料和设备。

（2）进行线束制作，注意线束的长度、连接方式、保护措施等。

（3）完成线束制作后，进行质量检查，确保线束质量达标。

3. 线束安装（1）接受车辆安装要求，确定线束安装位置。

（2）进行线束安装工作，注意线束的布局、固定方式、连接方式等。

（3）完成线束安装后，进行功能测试，确保线束连接正确、功能正常。

第四章工作要求1. 线束设计要求（1）根据车辆设计要求，制定合理的线束设计方案。

（2）选用优质的线束材料，确保线束质量。

（3）设计线束时，考虑线束的耐久性、抗干扰能力等因素。

2. 线束制作要求（1）线束的制作应符合设计图纸要求。

（2）线束连接应牢固可靠，防止短路、断路等安全隐患。

（3）线束制作过程中，注意保护线束，避免损坏。

3. 线束安装要求（1）线束安装位置应符合设计要求。

（2）注意线束的布局、固定方式，避免线束交叉、拉扯等现象。

（3）线束安装完成后，进行功能测试，确保线束连接正确、功能正常。

第五章工作安全1. 操作人员在工作时，必须严格按照操作规程进行，确保安全生产。

2. 操作人员必须佩戴劳动防护用具，如手套、安全帽、护目镜等。

3. 使用线束制作设备时，必须定期检查设备安全装置，确保设备安全可靠。

4. 对线束制作废料、危险废物等进行正确处理，避免对环境造成污染。

乘用车线束布置设计规范1.1.1线束总体设计本篇主要介绍有关汽车线束布置的内容，对新车型线束的布置起指导作用，它概括了新开发车型的线束的固定，走向，分布及其相关附件的选用；同时，也对相关的车型的线束进行了总结，可以用作后续开发车型的参考。

包括以下几个部分：1、线束的总体布置；2、前舱线束的布置；3、发动机线束的布置；4、仪表线束的布置；5、室内地板线束布置；6，四门线束布置；7、空调线束布置；8、安全气囊线束布置9、顶棚线束布置10、后保线束布置适用于公司整车线束的开发，需要不断的补充和完善，所涉及的线束布置方法需要不断的更新，以满足不同车型的开发要求。

1.1.2 线束布置的总体设计一、概述线束是电器的神经系统，对整车电器电子功能的实现起着至关重要的作用。

在线束布置的总体设计中要充分考虑各相关的边界条件，对车身、动力总成、仪表台、底盘、内饰件必须充分、系统的了解，充分考虑各相关件对线束布置可能产生的影响，并对相关件的设计提出相应合理的要求。

同时，我们要充分考虑整车的温度分布和震动，避免线束通过高温区，避免线束剧烈震动。

二、整车电器件的布置分布在整车中，前舱的电器件或者相关件有：动力总成（包括其上的所有传感器和执行器）、启动机、发电机、蓄电池、压缩机、冷却风扇、灯具、ABS 控制器、轮速传感器、雨刮洗涤系统、环境温度传感器、喇叭、防盗喇叭、风扇控制器、电器盒及其他开关和传感器等。

同时，前舱中的温度较高，且运动件较多，在设计线束的时候要充分考虑这些情况。

在仪表台的部位通常有：HV AC、音响系统、安全气囊、仪表电器盒、BCM、ECU、TCU、制动开关，电子油门踏板、离合器开关、点烟器、备用电源及各种开关件（如组合开关、报警开关等）；地板部分主要的电器件有：电动座椅及加热，电子油泵、安全带开关、后轮速传感器、转角传感器等；顶棚的电器件有：顶灯、电动天窗等；门上的主要电器件有：扬声器、电动窗、门锁、及相关的开关件等；后行李箱部分的电器件主要有：后BCM、停车辅助装置、后尾灯、后雨刮、高位制动灯、行李箱灯等。

乘用车/轻卡线束设计制作指导1.目标确定共轨系统线束设计和制作的指导原则。

线束对于整个共轨系统是非常重要的，因为线束是电瓶，ECU，传感器和执行器之间的联系桥梁。

为此，线束必须满足下面的前提条件：- 共轨系统的安全功能- 共轨系统对外电磁干扰最小- 外界对共轨系统电磁干扰最小- 抑制共轨系统内部电磁干扰为达到上述要求，需要关注线束的接头，电线，固定及走线。

2.准备2.1技术文档Bosch公司只提供属于共轨系统或者EDC系统的发动机部分线束的电线盒接插件文档，基本上是接线和接插件图纸及其说明用于制作线束。

每个项目都有各自的文档，包括ECU接线图纸（TD-Terminal Diagram）和对应的Excel文档，接头接线图纸和对应的Excel文档。

2.2街头和插口的接触部分线束发动机端接头接触部分特别是由于发动机舱的高温和高振动负荷容易老化变差，因此要参照每个具体项目的接头参数表格选择合适的接头。

常用的接触材料有锡和黄金。

接头的公头和母头的材质总是要求一样。

对于柴油发动机，由于振动大，线束接头插件推荐采用紧凑型，而不是像汽油发动机采用的那种接插件（Jetronic）。

2.3 电线型号建议采用铜线，铜线外皮采用能够隔热并能耐柴油腐蚀的PVC 或PUR，同时要注意下面所列的线径要求以及连接执行器电线的最大负荷：· 传感器引线和控制线线径为：0.35 – 1.0 mm 2 ，比如水温传感器，轨压传感器，空调继电器；· 小电流控制器线径为：0.75 -1.0 mm2，例如EGR，节气门控制阀；·H 型控制器和喷油器线径为：1.5 – 2.0 mm 2 ，比如电控EGR；· 所有12V 供电线线径为：≥ 2.5 mm 2；· 进出电平的供电线线径为：4.0 -6.0 mm 2 。

具体可以参照Bosch 的接插件图纸和对应的数据表格。

鉴于国内电线材质问题，制作线束时强烈建议采用尽可能粗和尽可能短的电线，尤其是与喷油系统相关的线束，以确保喷油器能够正常工作。

前舱线束布置经验1、右轮毂包处线束布置时避免和发动机皮带、悬置等零部件干涩，与零部件距离间距至少35mm。

2、发动机过度到整车上电源线束、发动机线束和换挡拉索等零部件距离至少50mm，和冷却管间距至少30mm。

3、保险盒下方出线要和悬置固定点在Z向上错开，间距至少30mm，避免线束与其干涉，有烧车风险。

4、蓄电池负极线束布置时考虑蓄电池的震动，与周边件要保留震动雨量，搭铁线和周边钣金留至少10mm间隙。

5、发动机线束和机舱线束对接接插件必须固定在车体上。

6、变速箱自带线束和机舱线束对接接插件必须固定在车体上。

7、发动机至整车过度段在整车上至少2个固定点或护线盒固定。

8、发动机上的线束过度到整车上需考虑震动余量，避免拉扯线束，需至少留有超过数据长度30mm的冗余量，且和周边零部件间距至少30mm。

9、变速器搭铁线长度需大于200mm。

10、避免在前防撞横梁上布置线束（发电机、启动电机等大电源），防止撞车时把线束撞断导致断电和起火。

11、线束避免经过高温区域（80℃以上），如排气管附近，不然需使用耐高温导线材料或者增加锡箔纸。

12、电源线束必须有外保护措施（波纹管、防磨套管等）。

13、发动机轮系周边若要布置线束，间隙需留到35mm以上。

14、机舱内接插件要求水平放置，如不能水平放置，需做防水处理。

15、接插件应布置在不易溅水区域。

16、机舱线束穿入驾驶室的线束要求机舱区域线束低于驾驶室区域，机舱侧邻近固定点必须低于胶套，避免水顺着线束流入驾驶室。

17、搭铁点布置要避免被水、泥浆或其他污染物污染。

18、搭铁点的压接部位要用热缩管保护。

热缩护套必须将压接部分完全包裹，热缩管不能侵占搭铁片的使用部分。

19、搭铁分支不要用绒布胶带等吸水材料包裹。

20、搭铁选择车身大件搭铁。

21、ECU两个搭铁点间距至少30mm。

22、若水管要穿过胶套进入驾驶室，水管走向和主线束走向应保持一致。

23、线束布置不能在空调管路间穿插。

整车线束布置规范前言为提供整车线束布置方法和合格判定标准制定本规范。

本规范由汽车工程研究院标准所管理。

本规范由汽车工程研究院车身技术研究所负责起草。

本规范主要起草人：编制：校核：审定：批准：本规范的版本记录和版本号变动与修订记录整车线束布置规范1范围本规范规定了整车线束的布置原则以及降噪处理等。

本规范适用于**M1类汽车整车线束布置。

2、整车线束布置环境划分2.1电线束布置区域按照干湿区划分，可分为：干区、湿区。

2.2电线束布置区域按照温度区划分，可分为：高温区、低温区。

2.3一般整车线束布置区域呈复合特征，整车布置区域一般可分为：高温湿区、低温干区、低温湿区等区域，如图1所示。

图13、整车线束基本构成3.1、车用线束组成车用线束由接插件、电线、胶带、固定卡、线束保护套（如：护线盒、橡胶波纹管等）等部件组成，线束包含一条主线束和多条分支线束，成枝状分布，如图1所示。

43521图21—接插件2—固定卡3—橡胶波纹管及堵盖4—护线盒5—电线3.2、整车线束基本组成图3整车主线束一般按照线束所处的位置，如发动机舱、驾驶舱、底盘、顶蓬、车门、行李箱等位置将线束大致划分为：4、整车线束布置要求4.1、整车线束布置外观要求4.1.1、机舱线束要尽量布置到看不到的地方，线束颜色尽量采用不显眼的颜色并与周围环境颜色融合。

4.1.2、机舱线束尽量成束布置（集合配线），在不能成束布置时，多线束走线时尽量平行走线，线束间的间隙应均匀，尽量不走斜线，避免空中飞线。

4.1.3、车内线束必须有效隐藏，不能有任何可见线束。

4.2、整车线束布置总体要求4.2.1、线束布置对本体特征要求4.2.2、线束布置一般要求4.2.2.1、尽量避免线束通过法兰边、翻边、金属过孔或者尖锐物旁边，在无法避免的情况下必须采取保护措施。

4.2.2.2、尽量避免线束与运动部件捆扎在一起布置，如无法避免时必须保留运动余量，余量长度为：部件运动行程+20mm。
