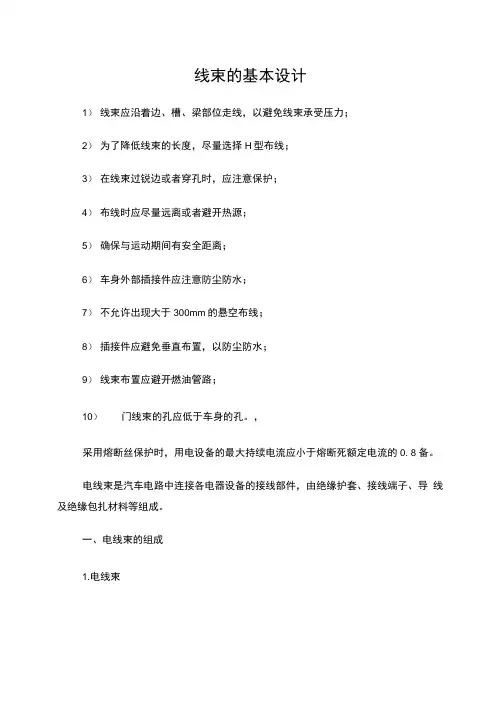

线束的基本设计1）线束应沿着边、槽、梁部位走线，以避免线束承受压力；2）为了降低线束的长度，尽量选择H型布线；3）在线束过锐边或者穿孔时，应注意保护；4）布线时应尽量远离或者避开热源；5）确保与运动期间有安全距离；6）车身外部插接件应注意防尘防水；7）不允许出现大于300mm的悬空布线；8）插接件应避免垂直布置，以防尘防水；9）线束布置应避开燃油管路；10）门线束的孔应低于车身的孔。
，采用熔断丝保护时，用电设备的最大持续电流应小于熔断死额定电流的0. 8 备。
电线束是汽车电路中连接各电器设备的接线部件，由绝缘护套、接线端子、导线及绝缘包扎材料等组成。
一、电线束的组成1.电线束为了便于安装、维修，确保电气设备能在最恶劣的条件下工作，将全车各电气设备所用的不同规格、不同颜色的电线通过合理的安排,将其合为一体，并用绝缘材料把电线捆扎成束，这样既完整，又可黑。
2. 电线截面积与色标的正常选择1）电线截面积的正确选择车上的电气设备根据负载电流的大小选择所用电线的截面积。
长时间工作的电气设备可选用电线实际载流量的60%;短时间工作的电气设备可用电线实际载流量的60%-100%o2）电线色标的选择为了便于识别和维修，电线束中的电线采用了不同的颜色。
为了在电路图中标注方便，导线的颜色均用字母表示，其代表的颜色在各线路图中均有附注。
二、电线束线路故障产生的主要原因汽车线路常见的故障有:插接件接触不良、导线之间的短路、断路、搭铁等。
产生原因有以下儿个方面：1）自然损坏电线束使用超过了使用期，使电线老化，绝缘层破裂，机械强度显著下降，引起电线之间短路、断路、搭铁等，造成电线束烧坏。
线束端子氧化、变形，造成接触不良等，会引起电气设备不能正常工作。
2）山于电气设备的故障造成电线束的损坏当电气设备发生过载、短路、搭铁等故障，都可能引起电线束损坏。
3）人为故障装配或检修汽车零部件时，金属物体将电线束压伤，使电线束绝缘层破裂；电线束位置不电气设备的引线位置接错；蓄电池正负极引线接反;检修电路故障时，乱接、乱剪电线束电线等,都可以引起电气设备的不正常工作，其至烧坏电线束。
汽车线束设计标准一、导线规格导线材料：汽车线束应采用耐高温、耐磨损、抗拉强度高的导线，如聚氯乙烯绝缘软线或聚氯乙烯绝缘软护套线。
导线截面积：根据负载电流、电压和敷设环境等因素，选择合适的导线截面积。
导线颜色：导线应采用规定的颜色编码，以便于识别和安装。
二、线路布局走线方式：汽车线束应采用合理的走线方式，如直线、曲线、交叉等，以确保线路顺畅、美观、安全。
固定位置：线路应固定在汽车结构上，以避免移动或震动对线路的影响。
线路距离：线路之间的距离应符合设计要求，以确保线路之间不会相互干扰。
三、端子规格端子材质：汽车线束应采用导电性能好、耐腐蚀的金属材料，如铜或铜合金。
端子形状：根据连接需求，选择合适的端子形状，如圆形、方形等。
端子标识：端子应采用规定的颜色编码或数字标识，以便于识别和连接。
四、连接器规格连接器类型：根据连接需求，选择合适的连接器类型，如插头、插座、端子排等。
连接器材质：连接器应采用耐高温、耐腐蚀的塑料材料，以确保连接器的机械强度和电气性能。
连接器标识：连接器应采用规定的颜色编码或图形标识，以便于识别和连接。
五、保护措施导线弯曲半径：导线弯曲时应保持一定的半径，以避免导线受损或电气性能下降。
固定保护：线路应固定在汽车结构上，以避免移动或震动对线路的影响。
同时，对于易受机械损伤的部位，应采取额外的保护措施。
防干扰保护：对于易受电磁干扰的线路，应采取屏蔽、滤波等防干扰保护措施。
六、颜色标识主色：汽车线束的主色应采用黑色，以区别于其他部件的颜色。
辅助色：为便于识别和安装，可采用其他辅助颜色编码标识线路或连接器。
辅助颜色编码应符合行业标准或企业规定。
图形标识：可在线束上印制图形标识，以便于快速识别线路的功能和用途。
图形标识应清晰明了，遵循统一的设计规范。
七、安装规范安装位置：汽车线束的安装位置应符合设计要求，确保线路安全、美观、耐用。
紧固方式：在线束连接处应采用合适的紧固方式，如螺栓连接、压接等，以确保线路的电气性能和机械强度。
汽车线束设计基础知识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成.汽车电线又称低压电线，它与普通家用电线是不一样的.普通家用电线是铜质单蕊电线，有一定硬度.而汽车电线都是铜质多蕊软线,有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积0。
5、0。
75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值,配用于不同功率用电设备的导线。
以整车线束为例，0。
5规格线适用于仪表灯、指示灯、门灯、顶灯等；0。
75规格线适用于牌照灯，前后小灯、制动灯等;1。
0规格线适用于转向灯、雾灯等；1。
5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2。
5至4平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内.在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的.电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的.线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分,有主线束及分支线束.一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸.由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束(车门、顶灯、音响喇叭）等。
汽车线束3D仿真布线设计与技巧汽车线束3D仿真布线设计与技巧汽车线束3D仿真布线是现代汽车制造中非常重要的步骤之一。
线束是汽车电子系统的重要组成部分，通过线束将各种传感器、器件、电子设备等进行连接，实现数据传输、信号传递等功能。
因此，线束在汽车中的作用非常重要。
汽车线束3D仿真布线是汽车电子系统的重要环节，设计操作非常复杂。
下面将介绍汽车线束3D仿真布线的设计和技巧。
汽车线束3D仿真布线的步骤1.线束设计线束设计是汽车线束3D仿真布线最重要的部分。
设计人员需要根据汽车的结构和布局，绘制出整车结构模型。
然后，根据电气系统要求，将线路图和线束附件清单提供给设计软件，对线束进行设计。
2.创建线束通过数据插件创建线束，定义线束端点和连接器、排列方式等参数。
编辑线束材料、包覆方式等参数，为后续工作做好准备。
3.人工布线人工布线是仿真布线过程中的重要部分，也是最难的部分。
需要综合考虑线体的导向、空间位置、折弯的角度等各种因素。
在人工布线时，需要根据线束的长度工作站点、端点和附件的位置，进行逐步布线。
4.优化设计在布线完成后，需要进行优化设计。
优化可以通过修改线长、位置和折弯角度等尽量缩短线路和降低布线难度。
线束参数有多种，设计人员也应按照不同的汽车结构对合适参数进行选择和优化。
优化时，也需要对比多种方案，对不同的布线方案进行准确评估。
5.模拟仿真在完成布线设计后，需要进行模拟仿真测试。
模拟仿真可以通过计算机工具进行。
这将可以根据特定的材料、环境和运动等因素，对汽车线束进行全面的仿真检查。
在此之后，还需要进一步优化设计。
汽车线束3D仿真布线的技巧1.了解汽车结构在进行汽车线束3D仿真布线设计时，必须要了解汽车的结构和布局。
设计人员应该了解汽车的每个零件的形态，以及相对位置，以便更好地设计线束。
2.使用优秀的软件汽车线束3D仿真布线设计需要软件工具，因此，设计人员应该选择优秀的软件进行设计。
AutoCAD 、CATIA等都是非常优秀的设计软件，使用这些软件，可以更好地对汽车线束进行3D仿真布线。
汽车线束设计基础知识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积、、、、、、、等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
以整车线束为例，规格线适用于仪表灯、指示灯、门灯、顶灯等；规格线适用于牌照灯，前后小灯、制动灯等；规格线适用于转向灯、雾灯等；规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求至4平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。
一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸。
由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。
汽车线束设计基础知识06-04-13 16:06汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75规格线适用于牌照灯，前后小灯、制动灯等；1.0规格线适用于转向灯、雾灯等；1.5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。
一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸。
由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。
汽车线束设计基础知识汽车线束设计基础知识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0 等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
以整车线束为例，0.5 规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75 规格线适用于牌照灯，前后小灯、制动灯等；1.0 规格线适用于转向灯、雾灯等；1.5 规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5 至4 平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。
一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸。
由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。
汽车线束布置设计指南概述本设计指南对新车型线束的布置起指导作用，它概括ZGGC开发车型的线束的固定，走向，分布及其相关附件的选用；同时，该指南也对相关的车型的线束进行了总结。
可以用作后续开发车型的参考。
本设计指南包括以下几个部分：一、线束的总体布置；二、前舱线束的布置；三、动力总成线束的布置；四、仪表线束的布置；五、室内线束布置；六，四门线束布置；七、其他线束布置；八、线束固定方式的选择；九、线束布置问题及其解决；十、其他。
本设计指南需要不断的补充和完善，所涉及的线束布置方法需要不断更新和丰富。
以满足不同车型的开发要求。
第一章线束布置的总体设计一、概述线束是电器的神经系统，对整车电器电子功能的实现起着至关重要的作用。
在线束布置的总体设计中要充分考虑各相关的边界条件，对车身、动力总成、仪表台、底盘、内饰件必须充分、系统的了解，充分考虑各相关件对线束布置可能产生的影响，并对相关件的设计提出相应合理的要求。
同时，我们要充分考虑整车的温度分布和震动，避免线束通过高温区，避免线束剧烈震动。
二、整车电器件的布置分布在整车中，前舱的电器件或者相关件有：动力总成（包括其上的所有传感器和执行器）、蓄电池、冷却风扇、发电机、灯具、压缩机、启动机、ABS 控制器、轮速传感器、雨刮洗涤系统、环境温度传感器、喇叭、防盗喇叭、风扇控制器、电器盒及其他开关和传感器等。
同时，前舱中的温度较高，且运动件较多，在设计线束的时候要充分考虑这些情况。
在仪表台的部位通常有：HVAC、音响系统、安全气囊、仪表电器盒、BCM、ECU、TCU、制动开关，电子油门踏板、离合器开关、点烟器、备用电源及各种开关件（如组合开关、报警开关等）；地板部分主要的电器件有：电动座椅及加热，电子油泵、安全带开关、后轮速传感器、转角传感器等；顶棚的电器件有：顶灯、电动天窗等；门上的主要电器件有：扬声器、电动窗、门锁、及相关的开关件等；后行李箱部分的电器件主要有：后BCM、停车辅助装置、后尾灯、后雨刮、高位制动灯、行李箱灯等。
