3.1.1创建数据库文件1）任务栏中点【File】，选择New，文件名输入yuan，点。
2）会出现如图3-1这样的一个选择项，Analysis Code下选项选择MSC.Nastran，Analysis Type下的选项选择Structural，点。
图3-1 创建文件选择区3.1.2创建几何模型1）任务栏中点【Geometry】，Action→Create，Object→Solid，Method→Primitive，点击按钮，弹出如图3-2所示菜单：图3-2 创建平板菜单栏2）设定长宽高X Length list→60, Y Length list→40, Z Length list→1, 选择基点Base Origin Point List→[-30 -20 0],点，得到如图3-3所示平板。
图3-3 创建平板3）创建圆柱：点击按钮，出现如图3-4所示菜单：图3-4 创建圆柱菜单栏4）设定圆柱高Height List→5，半径Radius List→2，基点Base Origin Point List →[0 0 0]，点。
得到如图3-5所示模型:图3-5 带圆柱板5）【Geometry】菜单栏中，Action→Edit，Object→Solid，Method→Boolean，点击按钮，弹出如图3-6所示菜单：图3-6 Boolean菜单6）选中Target Solid下的命令框，左键单击平板，选中Subtracting Solid List 下命令框，左键单击圆柱，点，得到图3-7所示带圆孔板:图3-7 带圆孔板模型3.1.3有限元网络划分1）任务栏中点【Meshing】，Action→Create，Object→Mesh，Type→Solid，弹出如图3-8所示菜单：图3-8 有限元网络划分2）这里我们选用四面体自动划分网格Elem Shape→Ted, Mesher→TetMesh, Topology→Ted4, Input List→Solid 1,取消Automatic Calculation选项前的√，在Value后的命令框中输入1.0，点，得到图3-9模型。
目录第一章 Patran基础知识 (2)第二章悬臂梁的有限元建模与变形分析 (12)第三章受热载荷作用的薄板的有限元建模与温度场求解 (20)第四章带孔平板的受力分析（平面） (23)第五章厚壁圆筒的受内压作用时的应力分析 (27)第六章受压力载荷作用时板的受力分析 (31)第七章板的模态分析 (34)第八章板的瞬态响应分析 (37)第九章板的频率响应分析 (40)第十章提取车架中性面的模态分析 (43)第一章 Patran 基础知识一．Patran 的用户界面介绍Patran 具有良好的用户界面，清晰、简单、易于使用且方便记忆，其用户界面如图1-1所示。
图1-1 patran 界面按照各部分的功能，可将Patran 界面划分为四个区域：菜单和工具栏区、操作面板区、图形编辑区、信息显示和命令行输入区。
下面，就分别对这几个区域进行介绍。
1.菜单和工具栏区如图1-2所示，patran 的界面上有一行菜单，两行工具栏。
图1-2 菜单工具栏Patran 的菜单是该软件的重要组成部分，使用菜单项，可以完成多设置和操作。
本来，菜单与各种工具是配合使用的，两者是不能独立区分的。
这里对菜单栏进行简单的介绍，一般情况下，Patran 有九个主菜单项，如图1-2所示，文件菜单栏应用菜单按钮工具栏管理（File）菜单主要用于Patran数据库文件的打开/关闭，同时也用来从其他CAD系统输入模型；组（Group）菜单主要用于组的操作，作用类似CAD系统中的“层”；视窗管理（Viewport）菜单用于视窗设置；视图操作（Viewing）菜单用于图形显示设置，包括了工具栏中一些工具的功能；元素显示管理（Display）菜单用于设置各种元素的显示方式；参数设置（Preferences）菜单用于选择求解器，定制用户自己的环境等操作；工具选项（Tools）菜单中提供了许多非常有用的工具；在线帮助（Help）菜单为使用者提供在线帮助。
课程 1. 入门目的:本次练习中，学习内容如下：⏹进入MSC/PATRAN并运行一个过程文件⏹对窗口和框架进行移动、调整尺寸及图标化操作⏹熟悉屏幕拾取⏹熟悉在线帮助的使用模型描述：本练习中，将学习如何进入MSC/PATRAN、生成一个MSC/PATRAN数据库及运行一个已存在的过程文件以生成一个用于这次练习的MSC/PATRAN模型。
还将练习对图形窗口和主框架进行移动、调整尺寸及图标化操作。
此外，还要学习如何使用在线帮助。
由于本次练习的重点是学习MSC/PATRAN的基本知识，因此，在练习的过程中穿插讨论了一些MSC/PATRAN的通用命令格式及操作。
练习过程:1．在X—窗口中键入patran。
此窗口中将会显示有关状态信息。
之后MSC/PATRAN主框架将出现。
Main Form如下图：最初，除File菜单外，主框架中的其它菜单都是灰色的。
通常，为利于操作，MSC/PATRAN将把不可能执行的选项设成灰色。
例如，移动鼠标光标到Main Form的File上，单击鼠标左键。
在下拉式菜单中，只出现与数据库有关的操作。
因为运行MSC/PATRAN之后的第一件事是创建或打开一个数据库。
建立一个新的数据库并命名为exereise_1.db。
File/NewNew Database Name:片刻之后，出现绘图窗口。
当建立一个新数据库时，将出现New Model Preferences对话框。
选择框中容差区的不同选项，可使MSC/PATRAN以两种不同方式区分模型中相邻的两个点。
在Tolerance中选Based on Model时，是以模型中最大尺寸的0.05%做为容差，若选Default，则以缺省值0.005作为模型的容差。
在这个练习中，选择Default选项。
在New Model Preferences对话框中，还可以选择Analysis Code 和Analysis Type，它们将影响建模期间各种对话框的内容。
Introduction这篇文章我本人在学习patran/natran 过程中遇到的问题，及后来找到的解决方法，这篇文章也在逐步更新中，希望这篇文档能给那些学习用patran/nastran 的一点帮助。
Yuanchongxin Delft2011/10/3111. THE SOLUTION FOR THE RESIDUAL STRUCTURE AND THE APPLIED LOADS FOR THE CURRENT SUBCASE ARE ZERO.后来将边界条件由１２３４５６改为１２３，即将位移约束变成simplified supported，就没有此问题了。
2. USER WARNING MESSAGE 4124 (IFS3P)THE SPCADD OR MPCADD UNION CONSISTS OF A SINGLE SET 在图中用了RB3 的MPC，其中dependent node (ux,uy,uz), independent(ux,uy,uz,rx,ry,rz),有可能是这里的问题。
不过这个倒不影响计算结果。
3. 建立夹层结构的有限元网络对于meshing, sweep can produce the solid element on the basis of the shell element. 另外sweep 下的loft，可以在两个shell mesh 之间，创建solid element. 对于夹层结构的modeling, shell and solid element should share common node. 否则算出来的结果，solid stress 为零。
至于如何共用节点，则需用到element 下的sweep 命令。
4. No PARAM values were set in the Control File不管失败还是成功的f06 文件中，都会出现这句话。
Patran 操作中文手册欢迎同行来论坛进行交流科研中国收集整理版权归原作者所有科研中国翱翔论坛/bbs翱翔科技服务中心 2005年8月17日制作目录课程1. 入门课程2. 从IGES文件输入几何体课程3. 连柄的几何模型课程4. U形夹的三维几何模型课程5. U形夹的三维视图课程6. 显示练习课程7. U形夹的三维有限元模型课程8. 另一种U形夹的三维有限元网格课程9. 验证及属性设置课程 10. 随空间和时间变化的载荷课程 11. 在三维U形夹上加载荷和边界条件课程 12. 定义材料特性课程12a. 用材料选择器获得材料特性课程 13. 与空间相关的物理特性课程 14 . 静态分析的建立课程 15. 组群和列表的使用课程 16. 位移结果的后处理课程 17. 应力结果的后处理课程 18. 瞬态响应结果的后处理课程 19. 后处理透视图课程 20. 瞬态和模态的动画课程 21. 与时间相关的结果课程 22. 将PATRAN2.5的模型输入到PATRAN 3 中课程 4. U形夹的三维几何模型目的:生成一个新的数据库生成几何体改变图形显示模型描述:本练习是通过MSC/PATRAN的点、线、面、体建立一个几何模型， 熟悉PATRAN 的几何建模过程，模型的几何尺寸见下图。
练习过程1．新生成一个数据库并命名为clevis.dbFile/New Database…New Database Name clevis.dbOKNew Model PreferenceTolerance DefaultOK2. 把几何参数选择改为PATRAN 2方式。
PATRAN 2 Convention 代表着一个特点的参数化几何类别。
这个操作可以使用户产生一个几何体，该几何体可以通过PATRAN 2的中性文件和IGES文件输入或输出到PATRAN 3中。
Preference/Geometry…Geometric Representation Patran 2 ConventionSolid Origin Location P3/PATRAN ConventionApplyCancel3. 生成一个位于U形夹孔内半径上的点。

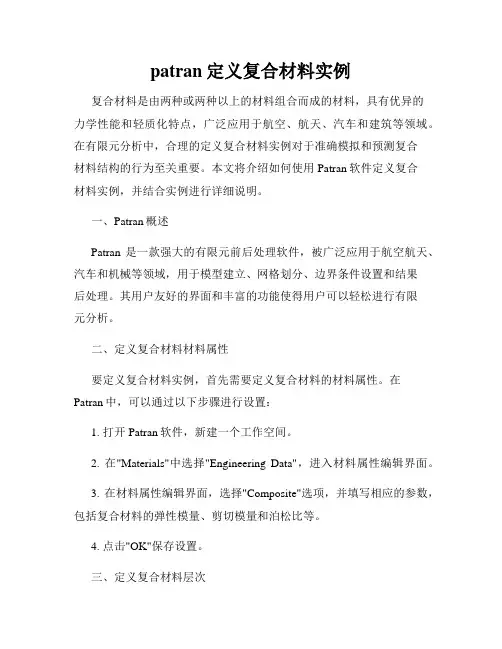

patran定义复合材料实例复合材料是由两种或两种以上的材料组合而成的材料，具有优异的力学性能和轻质化特点，广泛应用于航空、航天、汽车和建筑等领域。
在有限元分析中，合理的定义复合材料实例对于准确模拟和预测复合材料结构的行为至关重要。
本文将介绍如何使用Patran软件定义复合材料实例，并结合实例进行详细说明。
一、Patran概述Patran是一款强大的有限元前后处理软件，被广泛应用于航空航天、汽车和机械等领域，用于模型建立、网格划分、边界条件设置和结果后处理。
其用户友好的界面和丰富的功能使得用户可以轻松进行有限元分析。
二、定义复合材料材料属性要定义复合材料实例，首先需要定义复合材料的材料属性。
在Patran中，可以通过以下步骤进行设置：1. 打开Patran软件，新建一个工作空间。
2. 在"Materials"中选择"Engineering Data"，进入材料属性编辑界面。
3. 在材料属性编辑界面，选择"Composite"选项，并填写相应的参数，包括复合材料的弹性模量、剪切模量和泊松比等。
4. 点击"OK"保存设置。
三、定义复合材料层次在Patran中，复合材料通常由多个层次构成，每个层次具有不同的材料属性和厚度。
以下是如何定义复合材料层次的步骤：1. 在"Materials"中选择"Engineering Data"，进入材料属性编辑界面。
2. 在材料属性编辑界面，选择"Composite"选项，并点击"Add"按钮添加新的层次。
3. 填写层次的材料属性，包括层次的名称、材料类型、厚度和定向角等。
4. 点击"OK"保存设置。
四、定义复合材料实例在完成复合材料层次的定义后，可以通过以下步骤来定义复合材料实例：1. 在"Materials"中选择"Composite Materials"，进入复合材料实例编辑界面。
