分享patran使用中的一些技巧patran技巧[分享]为何我的FEM选单中不会出现Hybrid Mesh<Patran> 为何我的FEM选单中不会出现Hybrid Mesh?-->请在系统的环境变数中增加以下变数:PATRAN_USE_HYBRID_SURFACE_MESHER值设定为TRUE ,这样在surface mesh处, 除了Iso Mesh跟Paver Mesh外,就会看到另外一个Hybrid Mesh的选项[分享]MSC多解析任务批处理的方法如果仅有一台机器可以进行解析运算,有时候任务比较多的时候会时间来不及.提交模型让机器计算之后只能在旁边傻看着,什么也做不了. 其实有一种比较好一点的方法.可以用批处理文件让机器连续自动处理,下班时运行披处理文件,第二天早上来看结果.方法如下:比如有3个模型,S1.MOD,S2.MOD,S3.MOD1. 分别将上诉3个模型导出为DAT文件2.建立批处理c:\mscvn4w2002\solver\bin\nastran S1.datc:\mscvn4w2002\solver\bin\nastran S2.datc:\mscvn4w2002\solver\bin\nastran S3.dat3. 双击4. 下班5. 上班6. 导入解析结果.[转帖]PATRAN的一些小技巧1、在Patran里如何Move 一组Points 的位置, 而不改变这组Points 的ID 编号? Group/Transform/Translate的功能,这样不但编号不会变, 连property跟边界条件都会保留2、Patran如何执行多次Undo?所有Patran的操作步骤, 都记录在最新的一个patran.ses.xx中,如果需要多次undo, 可以刪除最后不需要的步骤指令行,再利用File -> Session -> Play 的方式, 执行改过的patran.ses.xx ,这样可以无限制的undo。
目录第一章 Patran基础知识 (2)第二章悬臂梁的有限元建模与变形分析 (12)第三章受热载荷作用的薄板的有限元建模与温度场求解 (20)第四章带孔平板的受力分析（平面） (23)第五章厚壁圆筒的受内压作用时的应力分析 (27)第六章受压力载荷作用时板的受力分析 (31)第七章板的模态分析 (34)第八章板的瞬态响应分析 (37)第九章板的频率响应分析 (40)第十章提取车架中性面的模态分析 (43)第一章 Patran 基础知识一．Patran 的用户界面介绍Patran 具有良好的用户界面，清晰、简单、易于使用且方便记忆，其用户界面如图1-1所示。
图1-1 patran 界面按照各部分的功能，可将Patran 界面划分为四个区域：菜单和工具栏区、操作面板区、图形编辑区、信息显示和命令行输入区。
下面，就分别对这几个区域进行介绍。
1.菜单和工具栏区如图1-2所示，patran 的界面上有一行菜单，两行工具栏。
图1-2 菜单工具栏Patran 的菜单是该软件的重要组成部分，使用菜单项，可以完成多设置和操作。
本来，菜单与各种工具是配合使用的，两者是不能独立区分的。
这里对菜单栏进行简单的介绍，一般情况下，Patran 有九个主菜单项，如图1-2所示，文件菜单栏应用菜单按钮工具栏管理（File）菜单主要用于Patran数据库文件的打开/关闭，同时也用来从其他CAD系统输入模型；组（Group）菜单主要用于组的操作，作用类似CAD系统中的“层”；视窗管理（Viewport）菜单用于视窗设置；视图操作（Viewing）菜单用于图形显示设置，包括了工具栏中一些工具的功能；元素显示管理（Display）菜单用于设置各种元素的显示方式；参数设置（Preferences）菜单用于选择求解器，定制用户自己的环境等操作；工具选项（Tools）菜单中提供了许多非常有用的工具；在线帮助（Help）菜单为使用者提供在线帮助。

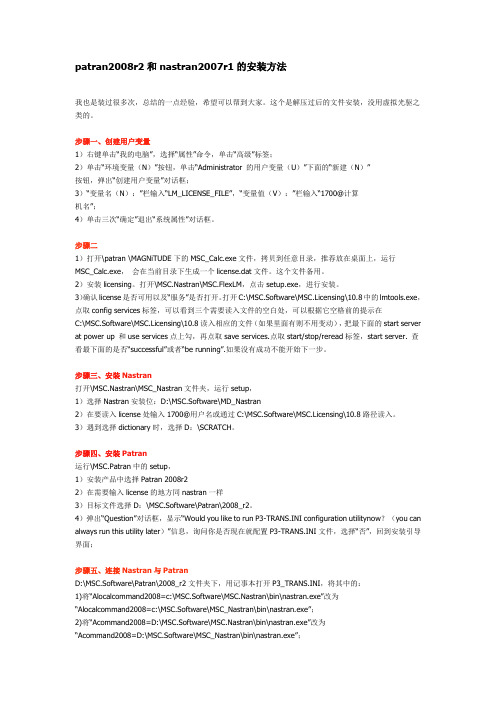

patran2008r2和nastran2007r1的安装方法我也是装过很多次，总结的一点经验，希望可以帮到大家。
这个是解压过后的文件安装，没用虚拟光驱之类的。
步骤一、创建用户变量1）右键单击“我的电脑”，选择“属性”命令，单击“高级”标签；2）单击“环境变量（N）”按钮，单击“Administrator 的用户变量（U）”下面的“新建（N）”按钮，弹出“创建用户变量”对话框；3）“变量名（N）：”栏输入“LM_LICENSE_FILE”，“变量值（V）：”栏输入“1700@计算机名”；4）单击三次“确定”退出“系统属性”对话框。
步骤二1）打开\patran \MAGNiTUDE下的MSC_Calc.exe文件，拷贝到任意目录，推荐放在桌面上，运行MSC_Calc.exe，会在当前目录下生成一个license.dat文件。
这个文件备用。
2）安装licensing。
打开\MSC.Nastran\MSC.FlexLM，点击setup.exe，进行安装。
3）确认license是否可用以及“服务”是否打开。
打开C:\MSC.Software\MSC.Licensing\10.8中的lmtools.exe，点取config services标签，可以看到三个需要读入文件的空白处，可以根据它空格前的提示在C:\MSC.Software\MSC.Licensing\10.8读入相应的文件（如果里面有则不用变动），把最下面的start server at power up 和use services点上勾，再点取save services.点取start/stop/reread标签，start server. 查看最下面的是否“successful”或者“be running”.如果没有成功不能开始下一步。
步骤三、安装Nastran打开\MSC.Nastran\MSC_Nastran文件夹，运行setup，1）选择Nastran安装位：D:\MSC.Software\MD_Nastran2）在要读入license处输入1700@用户名或通过C:\MSC.Software\MSC.Licensing\10.8路径读入。
课程 1. 入门目的:本次练习中，学习内容如下：⏹进入MSC/PATRAN并运行一个过程文件⏹对窗口和框架进行移动、调整尺寸及图标化操作⏹熟悉屏幕拾取⏹熟悉在线帮助的使用模型描述：本练习中，将学习如何进入MSC/PATRAN、生成一个MSC/PATRAN数据库及运行一个已存在的过程文件以生成一个用于这次练习的MSC/PATRAN模型。
还将练习对图形窗口和主框架进行移动、调整尺寸及图标化操作。
此外，还要学习如何使用在线帮助。
由于本次练习的重点是学习MSC/PATRAN的基本知识，因此，在练习的过程中穿插讨论了一些MSC/PATRAN的通用命令格式及操作。
练习过程:1．在X—窗口中键入patran。
此窗口中将会显示有关状态信息。
之后MSC/PATRAN主框架将出现。
Main Form如下图：最初，除File菜单外，主框架中的其它菜单都是灰色的。
通常，为利于操作，MSC/PATRAN将把不可能执行的选项设成灰色。
例如，移动鼠标光标到Main Form的File上，单击鼠标左键。
在下拉式菜单中，只出现与数据库有关的操作。
因为运行MSC/PATRAN之后的第一件事是创建或打开一个数据库。
建立一个新的数据库并命名为exereise_1.db。
File/NewNew Database Name:片刻之后，出现绘图窗口。
当建立一个新数据库时，将出现New Model Preferences对话框。
选择框中容差区的不同选项，可使MSC/PATRAN以两种不同方式区分模型中相邻的两个点。
在Tolerance中选Based on Model时，是以模型中最大尺寸的0.05%做为容差，若选Default，则以缺省值0.005作为模型的容差。
在这个练习中，选择Default选项。
在New Model Preferences对话框中，还可以选择Analysis Code 和Analysis Type，它们将影响建模期间各种对话框的内容。
Patran操作步骤仅供参考,照搬的切小JJ3.1.1创建数据库文件1）任务栏中点【File】，选择New，文件名输入yuan，点。
2）会出现如图3-1这样的一个选择项，Analysis Code下选项选择MSC.Nastran，Analysis Type下的选项选择Structural，点。
图3-1 创建文件选择区3.1.2创建几何模型1）任务栏中点【Geometry】，Action→Create，Object→Solid，Method→Primitive，点击按钮，弹出如图3-2所示菜单：图3-2 创建平板菜单栏2）设定长宽高X Length list→60, Y Length list→40, Z Length list→1, 选择基点Base Origin Point List→[-30 -20 0],点，得到如图3-3所示平板。
图3-3 创建平板3）创建圆柱：点击按钮，出现如图3-4所示菜单：图3-4 创建圆柱菜单栏4）设定圆柱高Height List→5，半径Radius List→2，基点Base Origin Point List →[0 0 0]，点。
得到如图3-5所示模型:图3-5 带圆柱板5）【Geometry】菜单栏中，Action→Edit，Object→Solid，Method→Boolean，点击按钮，弹出如图3-6所示菜单：图3-6 Boolean菜单6）选中Target Solid下的命令框，左键单击平板，选中Subtracting Solid List 下命令框，左键单击圆柱，点，得到图3-7所示带圆孔板:图3-7 带圆孔板模型3.1.3有限元网络划分1）任务栏中点【Meshing】，Action→Create，Object→Mesh，Type→Solid，弹出如图3-8所示菜单：图3-8 有限元网络划分2）这里我们选用四面体自动划分网格Elem Shape→Ted, Mesher→TetMesh, Topology→Ted4, Input List→Solid 1,取消Automatic Calculation选项前的√，在Value后的命令框中输入1.0，点，得到图3-9模型。
Introduction这篇文章我本人在学习patran/natran 过程中遇到的问题，及后来找到的解决方法，这篇文章也在逐步更新中，希望这篇文档能给那些学习用patran/nastran 的一点帮助。
Yuanchongxin Delft2011/10/3111. THE SOLUTION FOR THE RESIDUAL STRUCTURE AND THE APPLIED LOADS FOR THE CURRENT SUBCASE ARE ZERO.后来将边界条件由１２３４５６改为１２３，即将位移约束变成simplified supported，就没有此问题了。
2. USER WARNING MESSAGE 4124 (IFS3P)THE SPCADD OR MPCADD UNION CONSISTS OF A SINGLE SET 在图中用了RB3 的MPC，其中dependent node (ux,uy,uz), independent(ux,uy,uz,rx,ry,rz),有可能是这里的问题。
不过这个倒不影响计算结果。
3. 建立夹层结构的有限元网络对于meshing, sweep can produce the solid element on the basis of the shell element. 另外sweep 下的loft，可以在两个shell mesh 之间，创建solid element. 对于夹层结构的modeling, shell and solid element should share common node. 否则算出来的结果，solid stress 为零。
至于如何共用节点，则需用到element 下的sweep 命令。
4. No PARAM values were set in the Control File不管失败还是成功的f06 文件中，都会出现这句话。
