ICEM入门教程(基础部分整理)幻灯片

  • 格式：ppt
  • 大小：4.15 MB
  • 文档页数：45

下载文档原格式

  / 45

合集下载

ICEM 基础学习ppt课件

ICEM 基础学习ppt课件

几何图形定义
创建几何图形
在CAD系统中：如Pro/E，UG，CATIA，Solidworks 在DDN中 对于简单的几何图形可以用ICEM CFD图形用户界
面快速创建
读入几何图形
IGES，VDA等读入到DDN（或者你自己的CAD系 统）
triangulated surfaces (STL, mesh) into ICEM CFD GUI • 可以提取曲面、曲线和点
整理几何图形
洞，缝隙
ICEMCFD介绍 16
2020年1月9日星期四
西北工业大学
模型的设定
将实体分配到几何图形数据 库：点、曲线、表面
成组的实体分配到族中
分配网格尺寸
全局的 在个别实体上
定义体
材料点
处理平台： ICEM CFD GUI 直接CAD界面
结果：Tetin文件
ICEMCFD介绍 17
2020年1月9日星期四
西北工业大学
Tetin File
ICEM自己的几何图形文件 包含了几何图形和网格参数 由下面几种程序写入：
ICEM CFD图形用户界面 直接CAD界面 DDN网格器界面
输入到Tetra，Hexa，Global和AutoHexa模块中
ICEM CFD智能化的处理方法使CAD与 CAE分析的集成发生了彻底变革。边界条 件和网格尺寸可在CAD环境中设定。在对 设计进行修正时，此类信息可保留下来 ，这样参数化建模就变得十分简单
ICEMCFD介绍 5
2020年1月9日星期四
西北工业大学
ICEM CFD 产品功能
几何模型工具 网格生成 专用模块 后处理 网格优化与自适应

icem介绍 PPT

icem介绍 PPT
– 网格是空间离散的单元，用于如下 • 2D – 表面/壳单元

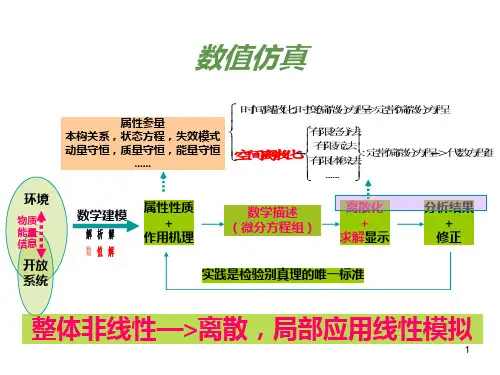

数值仿真
• 结构 • 流体
– 四边形 – 三角形 – 薄壁模型 – 2D 体
• 电磁 • 其他
– 单元
– 3D 网格边界
• 3D –体单元
– 四面体 – 金字塔
• 0D – 节点单元
– 质量点 – 约束，加载位置
旋转
– 鼠标中键:
移动变换
– 鼠标右键:
缩放(上下移动) / 2-D 旋转(水平移动)
– 转轮
缩放
• 选择模式 (单击)
– 左键
选择 (单击并拖动形成方形选择框)
– 中键
确认选择
– 右键
取消选择
• F9 快捷键能在选择模式下进行动态浏览与选择 状态的切换
• 转轮即使在选择模式下也能缩放视图
文件菜单
ANSYS ICEMCFD/AI*ENVIRONMENT version 11.0
初级培训教程纲要
培训日程
Day 1
• AI*Environment 概述
– 特点概览 – 过程介绍 – AI*Environment界面
• 几何
– 介绍 – Workshops 1-5
• 壳/面网格
– 介绍 – Workshops 1-3
– 棱柱 – 六面体 – 实体模型 – 3D 流体模型
• 1D –线单元
• 格式
– Bars, beams, rods, springs – 2D 网格边界
– 非结构化 – 块结构化
– 节点
• 单元的角点
名称定义
• ANSYS ICEMCFD/AI*Environment
– ANSYS完整的前处理工具包 – 几何工具

ICEM 基础学习PPT

ICEM 基础学习PPT
整理几何图形
洞，缝隙
ICEMCFD介绍 16
2020年3月25日星期三
西北工业大学
模型的设定
将实体分配到几何图形数据 库：点、曲线、表面
成组的实体分配到族中
分配网格尺寸
全局的 在个别实体上
定义体
材料点
处理平台： ICEM CFD GUI 直接CAD界面
结果：Tetin文件
ICEMCFD介绍 17
ICEM CFD的Upput工具可以从其它程序，如：ANSYS划分的表面网格 中提取出点和线的信息，然后根据这些点和线来进行网格划分。
ICEMCFD介绍 7
2020年3月25日星期三
西北工业大学
网格生成
•结构化网格
Hexa 六面体 P-cube P立方
•非结构化网格 六面体 四面体 棱柱体 四、六面体混合
ICEMCFD介绍 13
2020年3月25日星期三
西北工业大学
ICEM CFD环境
ICEMCFD介绍 14
2020年3月25日星期三
西北工业大学
处理步骤
几何图形的定义 模型的设定 网格的生成 网格编辑（光滑，等） 翻译为分析代码
ICEMCFD介绍 15
2020年3月25日星期三
西北工业大学
几何图形定义
创建几何图形
在CAD系统中：如Pro/E，UG，CATIA，Solidworks 在DDN中 对于简单的几何图形可以用ICEM CFD图形用户界
面快速创建
读入几何图形
IGES，VDA等读入到DDN（或者你自己的CAD系 统）
triangulated surfaces (STL, mesh) into ICEM CFD GUI • 可以提取曲面、曲线和点

icem很好基础资料PPT课件

icem很好基础资料PPT课件
高效的操作界面
icem很好具有直观和易用的操作界面，使得用户可以快 速上手并高效地完成前处理工作。
02 icem很好的基础功能
数据管理功能
导入导出数据
支持多种数据格式导入，如Excel、 CSV等，同时可将分析结果导出 为多种格式，便于数据共享和交 流。
数据清洗与整理
提供数据清洗和整理工具，帮助用 户处理缺失值、异常值和重复数据， 确保数据质量。
与其他软件的集成
未来，ICEM可能会与其他工程软件进行集成，形成更加完整的工程 设计和分析解决方案。
云服务和网格计算
随着云计算和网格计算技术的发展，ICEM可能会推出基于云的服务 和网格计算的功能，为用户提供更加灵活和高效的服务。
教育和培训
为了更好地推广和应用ICEM，未来可能会加强教育和培训的力度， 提高用户的技术水平和应用能力。
灵活的模型构建方式
总结词
icem很好提供了灵活的模型构建方式，支持多种建模语言和工具。
详细描述
icem很好支持多种建模语言和工具，如Python、R、SQL等，用户可以根据自己 的需求选择合适的语言和工具进行建模。同时，icem很好还提供了丰富的算法库 和模型模板，方便用户快速构建模型。
直观的结果展示界面
总结词
动态、实时
详细描述
icem很好支持动态和实时的模拟预测，能够根据实时数 据和用户需求，快速地进行模型调整和预测，提高预测的 准确性和时效性。
总结词
可视化、交互式
详细描述
icem很好提供了可视化、交互式的模拟预测界面，使用 户能够直观地了解预测结果和模型参数，更好地进行决策 和调整。
决策支持场景
icem很好基础资料ppt课件
目录

icem介绍 PPT

icem介绍 PPT
动编辑与变换等
设置边界条件和参数；输出多达 100多种求解器
基本功能菜单
材料特征 约束 加载 求解器设置 后处理
创建，读入，输出材料属性 应用到几何/单元
设置约束，位移，定 义接触，初始速度， 刚性墙
设置力，压力和温度载 荷
设置参数，属性，创建 subcase，输出input文件， 运行求解器
可视化结果：剖面，流线， 动画，计算积分等等
轴” • Isometric – 选择坐标符号中间的蓝点
• 测量
– 距离 – 角度 – 位置
– 局部坐标
• 右图显示 • 选择位置 • 测量 • 网格节点，几何点创建/移动 • 对齐 • 加载 • 移动
– 几何/网格表面显示
• 框线 • 实体 • 透明
帮助
• 菜单驱动
– 搜索 – 包括例子 – 编程指南 (for
Open/Save/Close Geometry Open/Save/Close Mesh Open/Save/Close Blocking
经常存盘!
其他常用功能
• Edit > Undo/Redo
• 查看
– Fit
• 把实体全屏显示
– 局部放大 – 标准视角
• 顶,俯视， 左, 等等. • 可以通过右下角的坐标符号选择 X, Y, Z
和类型 自动生成体网格
查看/编辑网格 求解器设置
输出到求解器 后处理
Blocking (四边形
/六面体)
查看/编辑 “Pre-Mesh”
运行求 解器
• CFD: ICEM CFD
– 前、后处理器。没有Load, Constraint and Properties 菜单。包括棱柱网格 和输出超过100个CFD和FEA求解器

ICEMCFD基础学习资料PPT课件

ICEMCFD基础学习资料PPT课件
O-grid 建块方法
建块
点、线的关联
映射
原始建块方法
25
原理示例_球
L-grid方法
M1 M2
原始方法
26
网格察看
网格察看方法： Premesh-> cut plane/scan plane
不合适的块造成低 质量的的扁平网格
27
成块与实体：拓扑分析->T
拓扑:在线能伸缩和扭曲的情况下， 几何图形的保持不变的性质
......
Ls_dyna
......
4
ICEM两大类网格划分方法
• 1.按预设方法自动划分（求解节点）： 特点：操作简单，输出非结构网格，能应付很复杂的实体， 网格质量不能保证，大多需要进行网格修补。
• 2.基于附加块的网格划分： 方法：创建反映实体特征的块，确定块上的节点分布，关 联块与实体的点线面，把块的节点投影到实体上。 特点：需大量人工操作，可输出结构和非结构网格，网格 质量高，主要应用于简单模型。
• 5.关联点和线。 (Blocking-Associate……) • 6.设置网格参量（设置网格尺寸或设置Edge的节点数Blocking- Pre_Mesh Params
-Edge Params/Mesh-(Part Mesh Setup+Surface Mesh Setup），并 Pre_Mesh （预网格） (model tree-Blocking-pre_mesh) 7.检查网格质量(Blocking-Pre_mesh Quality Histograms……)，适当改变关联，优 化网格质量（移动点Blocking- Move Vertex …… 、劈分线Blocking- Edit Edge ……）。（Determinant>0.2;angle>18 °;Warpage<45°）

ICEM入门教程(基础部分整理)

ICEM入门教程(基础部分整理)

TETIN 文件: “TETra INput” （ TETra 输入） Tetin 文件是ICEM CFD自有几何文件可以输
入到所有 ICEM CFD 划分网格模块
• 指定实体 (点, 线, 面) 到 几何数据库:
– 聚合实体到 Parts
• 指定网格尺寸
– 模型网格参数 (全局) – 单独实体网格参数
ICEMCFD/AI*Environment 5.0 入门课程
参与者
• 你的名字
– 背景
• CFD? FEA? • 熟悉 ICEM CFD 和其它软件
– CAD 经验
• 用来划分网格的几何体的来源
– 用来分析的软件 – 你对这个教程的期待
2013-8-17
3
课程概要
• 第1天
– ICEMCFD 5.0介绍
17
功能标签
Geometry 几何
创建/修改几何, 创建质点
Mesh 网格
设置网格尺寸, 选择生成面网格, 四面体,六面体 , 棱柱体网格
Block 块
初始化块, 分割/修改块, 生成结构化网格
Edit Mesh 编辑网格
检查 , 平滑, 细化, 粗化, 合并, 移动
Properties 属性
设定密度, 杨氏弹性模量, 泊松比 （ FEA 网格）. 2013-8-17 18
功能标签
Constraints 约束
设定约束（ FEA 网格）
Loads 加载
设定压强、压力和温度 （ FEA 网格）
Solve Options 求解选项
设置求解参数, 控制变量, 运行选项和 结果文件
Output 输出
设置边界条件并为多种求解器输出网格

ICEM画飞机网格(课堂PPT)

ICEM画飞机网格(课堂PPT)
粉红色在图表区域内单击鼠标右键并且选择show单元由白色的线框图显示选择solid将会以相同的单元以红色的实体线框显示subset将会把相同的单元放到一个网格的子集中可以在模型树中激活关闭或是在需要时编辑ansysicemcfdv10222005inventory002277f110显示网格质量?另外的质量显示方式colorbyquality?在模型树中的shells处单击右键显示选项?光谱范围从红最差到蓝最理想输出窗口?柱状图的表格形式?选择柱状图中的柱状图标在表格中会给出网格的数量和质量范围ansysicemcfdv10222005inventory002277f111网格光顺总体?自动改善网格质量所有的单元类型需要引入几何体移动网格的节点来达到改善质量的目的?自动调整节点限制在投影到几何体上例如
2/2/2005
ANSYS ICEMCFD V10
Inventory #002277
F1-13
网格修补
– Stitch Edges 缝合边界
• 使用所选边界封闭缝隙 (通常 “单边”) ，通过合 并对面的节点使两边的网格一致
– Smooth Surface Mesh 光顺表面网格
– Flood Fill 填充
• 重新定义与体网格结合的部分 • 通常在封闭空洞之后，修补“缝隙”
– Make Consistent 网格一致性
• 只适用于四面体 • 使用新编辑的表面网格使体网格一致 (节点对节点) • 大多数的手动编辑网格命令 (合并, 分割, etc.) 自动
保持体网格的一致性
2/2/2005
ANSYS ICEMCFD V10
– Not just worst 1%
• 对所有的单元光顺，不仅仅是对网格质量最差的1% 的 网格和进行的网格进行光顺

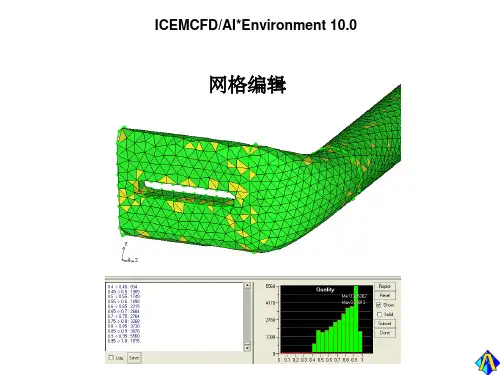

ICEMCFD基础教程D-网格编辑.ppt

ICEMCFD基础教程D-网格编辑.ppt

Quality =
Routside
Rinside/Routside (Rinside/Routside )ideal
注意: 多数标准的结果正则化; 1.0 看作是理想的结果
2020/9/28
ICEMCFD/AI*Environment 5.0
6
显示网格质量
显示网格质量 – 输出窗口 – 直方图 – 网格显示 color by quality • 色码如左图 • 在模型树中右击
Overlapping Elements: 覆盖相同曲面但没有 共同节点的三角形面网格单元
Non-manifold vertices: 与此点其相接的单元的 边不封闭
Unconnected Vertices: 检查并移除不与任何单 元连接的点
2020/9/28
ICEMCFD/AI*Environment 5.0
ICEMCFD/AI*Environment 5.0

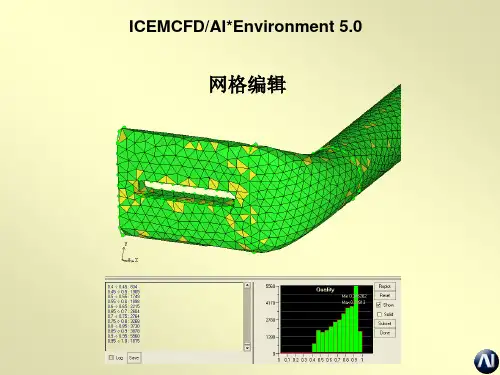

网格编辑
网格编辑
• 强大易于使用的网格编辑工具
– 操控网格 – 检查网格 – 改进网格质量
• 拥有自动和手动工具 • 编辑导入或创建的网格
2020/9/28
ICEMCFD/AI*Environment 5.0
2
2020/9/28
检查网格
热键: Ctrl-d
Single-Multiple Edges: 同时拥有单连接边和 多连接边的单元
Stand-Alone Surface Mesh:不合体网格单元 分享面的面网格单元
Single Edges: 至少有一条单连接边（不与其 它单元分享）的面网格单元 (可能是合法 的)
Delaunay Violation: 检查面网格三角形单元的 三个节点，看是否有足够的质量进行 Delaunay体网格的划分

ICEM基础教程

ICEM基础教程

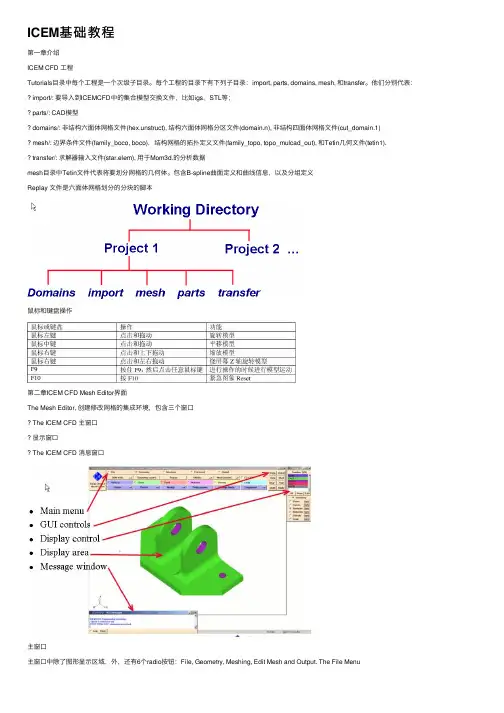

ICEM基础教程第⼀章介绍ICEM CFD ⼯程Tutorials⽬录中每个⼯程是⼀个次级⼦⽬录。

每个⼯程的⽬录下有下列⼦⽬录：import, parts, domains, mesh, 和transfer。

他们分别代表： import/: 要导⼊到ICEMCFD中的集合模型交换⽂件，⽐如igs，STL等；parts/: CAD模型domains/: ⾮结构六⾯体⽹格⽂件(hex.unstruct), 结构六⾯体⽹格分区⽂件(domain.n), ⾮结构四⾯体⽹格⽂件(cut_domain.1)mesh/: 边界条件⽂件(family_boco, boco)，结构⽹格的拓扑定义⽂件(family_topo, topo_mulcad_out), 和Tetin⼏何⽂件(tetin1).transfer/: 求解器输⼊⽂件(star.elem), ⽤于Mom3d.的分析数据mesh⽬录中Tetin⽂件代表将要划分⽹格的⼏何体。

包含B-spline曲⾯定义和曲线信息，以及分组定义Replay ⽂件是六⾯体⽹格划分的分块的脚本⿏标和键盘操作第⼆章ICEM CFD Mesh Editor界⾯The Mesh Editor, 创建修改⽹格的集成环境，包含三个窗⼝The ICEM CFD 主窗⼝显⽰窗⼝The ICEM CFD 消息窗⼝主窗⼝主窗⼝中除了图形显⽰区域，外，还有6个radio按钮：File, Geometry, Meshing, Edit Mesh and Output. The File MenuThe File menu 包含Open, Save, Save as, Close, Quit, Project dir, Tetin file,Domain file, B.C file, Import geo, Export geo, Options, Utilities,Scripting, Annotations, Import mesh, DDN part.The Geometry MenuThe Geometry menu 模型修补和编辑，边界条件的设置，调⽤ICEM CFD DDN。

ICEM入门教程(基础部分整理)

ICEM入门教程(基础部分整理)

•
消隐特定的实体
取消
在选择模式, 按 F9 切换到动态 模式; 再按 F9 切换回来
多边形
2013-8-17
选择全部
21
选择可见部分
热键
选择实体（点、线、面、体、网格）时, 可以使用热键:
– a – 选择全部 – v – 所有可见 – m –切换框选择和多变形选择区域模式，在如下两种模式间 切换:
• 六面体和四面体区域交 界处采用棱锥体 网格
2013-8-17
13
特性: 后处理 – Visual3
Function Icons View Triad
Variable & Color Key Model Tree ( Branch for Result)
Transient, Cut & Iso Surfaces, Streams, Animation, probing, Integration, 1D & 2D windows, Annotation, Comparison with Experimental Data, and much more…
2013-8-17
10
特性: 六面体网格划分
• • • • 强大的六面体网格生成能力 自顶向下或自底向上分块方法 复杂模型网格的快速生成 快速重复操作
– 弹性分块适合相似几何模型 – 对几何尺寸改变后的几何模型自动重划分网格
2013-8-17
11
特性: 面网格
• Patch dependent • Quad Dominant（四边形为 主）:
或
Open *.tin 文件
Import CAD 文件
2013-8-17
32
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 中面抽取/延伸
• 几何 创建/修复/简化
• 强大的网格工具
– 从CAD模型、带网格的CAD模型、网格模型生成四面体网格
– 面网格, patch 依赖, patch 不依赖,
映
射, 结构/非结构
– 六面体网格雕塑, 非结构, 结构, 四边形网格拉伸
• 网格编辑
• 六面体网格雕塑 非结构/结构
• 边界条件
17
功能标签
Geometry 几何
创建/修改几何, 创建质点
Mesh 网格
设置网格尺寸, 选择生成面网格, 四面体,六面体 , 棱柱体网格
Block 块
初始化块, 分割/修改块, 生成结构化网格
Edit Mesh 编辑网格
检查 , 平滑, 细化, 粗化, 合并, 移动
Properties 属性
设定密度, 杨氏弹性模量, 泊松比 （ FEA 网格）.
2
18
功能标签
Constraints 约束
设定约束（ FEA 网格）
Loads 加载
设定压强、压力和温度 （ FEA 网格）
Solve Options 求解选项
设置求解参数, 控制变量, 运行选项和 结果文件
Output 输出
设置边界条件并为多种求解器输出网格
Post
Processing
后处理
2
可视化结果: 切面, 流线, 动画, 积分及其他.
2
11
特性: 面网格
• Patch dependent • Quad Dominant（四边形为
主）:
– 允许几个三角形过渡 – 适用于复杂面网格划分生
成全四边形网格质量低时
• All Tri（全三角形）:
– 允许全部生成三角形网格 – 如果几何模型好，用其生
成面网格有效率
• Tri (STL-like):
View Triad
Transient, Cut & Iso Surfaces, Streams, Animation, probing, Integration, 1D & 2D windows, Annotation, Comparison with Experimental Data, and much more…
• 第4天
– 选择创建适当类型的工程以此为基础进行操 作
4
ICEMCFD 1990 -2004
• 控制数据 • ICEM: 整合计算工程及制造 • Armin Wolf, 创办 ICEM Engineering
– Mulcad
• 2000 年被ANSYS 收购
– Ansys 网格划分工具
• ICEMCFD/AI*Environment 2004
2
1
ICEMCFD/AI*Environment 5.0 入门课程
2
Hale Waihona Puke 2参与者• 你的名字
– 背景
• CFD? FEA? • 熟悉 ICEM CFD 和其它软件
– CAD 经验
• 用来划分网格的几何体的来源
– 用来分析的软件 – 你对这个教程的期待
2
3
课程概要
• 第1天
– ICEMCFD 5.0介绍
• 输出支持100多种求解器
• 后处理
• … 其它…
2
8
广泛的 CAD 支持
Pro/Engineer
SolidWorks
I-DEAS
Solid Edge
Unigraphics
2
CATIA
• 三维实体 – IGES – ACIS – Parasolid – DWG/DXF – GEMS
• 小平面（三角面）数据 – STL – VRML – NASTRAN, PATRAN, ANSYS, LS-DYNA
• 主要特征回顾 • ICEMCFD布局 • 实例 1
– 划分四面体网格
• 实例 2 • 实例 3
• 第2天
– 划分六面体网格
• 综述及步骤 • 实例 3 • 实例 4
2
• 第3天
– 六面体网格高级特征
• 实例 5
– 四面体网格修复
• 实例 6
– 添加棱柱网格层
• 实例 7
– *附加专题（用户兴趣）
• FSI
– FEA 和 CFD 特性的联合
• Workbench – Workbench中高级网格划分模块
2
6
什么是 ICEMCFD/AI*Environment?
Workbench AI*E 5.0
2
7
ICEMCFD /AI*Environment 特性?
• 集成化用户界面
• 广泛的CAD支持
– 生成三角面面网格 – 没有内部点
2
12
特性: 混合网格
• 棱柱层
– 在四面体网格中提高边 界层计算结果
• 六面体和四面体区域交 界处采用棱锥体
网格
2
13
特性: 后处理 – Visual3
Variable & Color Key Model Tree ( Branch for Result)
Function Icons
9
特性: 四面体网格划分
• 自动划分面网格和体网格 • 跨越补丁 • 单独划分面网格而不划分体网格
– 面网格可以单独保存
• 对不完整的几何体有容错能力
2
10
特性: 六面体网格划分
• 强大的六面体网格生成能力 • 自顶向下或自底向上分块方法 • 复杂模型网格的快速生成 • 快速重复操作
– 弹性分块适合相似几何模型 – 对几何尺寸改变后的几何模型自动重划分网格
– CFD – FEA – FSI (CFD + FEA) – CFX – Workbench
2
5
不同应用
• FEA 版本
– 前后处理包括加载, 约束和属性标签栏, 与 FEA 求解器例如ANSYS, ABAQUS, LS-DYNA 和NASTRAN协同工作.
• CFD 版本
– 前后处理但不包括加载, 约束和属性标签栏，包含棱柱网格生成工具. 为100多种 CFD求解器输出网格 .
19
鼠标使用
• ‘动态’ 视图模式(单击并拖动)
– 左: – 中: – 右:
旋转 平移 放大(上-下) / 2-D 旋转(向一侧)
• 选择模式 (单击)
– 左: – 中:
选择 (单击 或拖动框选) 应用操作
– 右:
放弃选择
2
20
• 前后关系
选择管理器
• 过滤实体
• 通过实体选择Part（部分）
• 改进subsets（子集） – 简便的限制数据显示 – 更易于使用
2
14
ICEMCFD 5.0
布局& 工具
2
15
撤销/恢复 工具图标 数据录入面板
模型树
2
用户界面布局 功能标签栏 图形窗口
消息窗口 16
直方图窗口
主菜单
File Menu 2 文件
Edit Menu 编辑
Info Menu 信息
View Menu 视图
Settings
Menu 设置
Help Menu 帮助
