塑壳式断路器介绍塑壳式断路器的外壳通常采用塑料材料制成,具有良好的绝缘性能和耐腐蚀性能,能够有效地防止电弧的扩散。
在外壳上还会安装显示窗口和动作指示,用于显示断路器的运行状态和故障信息,方便运维人员进行检查和维护。
此外,塑壳式断路器还具有紧急断电开关,当发生电力事故时,可以迅速切断电路,保证人身安全。
塑壳式断路器的断路器本体是决定其断电能力和运行特性的关键部件。
一般来说,其断电能力和额定电流相关,常见的额定电流有10A、16A、32A等,依据实际需要进行选择和安装。
断路器本体内部通常包含电弧消耗器、双触点结构和电路保护装置等。
电弧消耗器用于有效地限制和消除电弧,并防止电器设备受到过大的电流冲击。
双触点结构能够确保断路器的稳定接触和可靠断开。
电路保护装置则具有过载保护、短路保护以及漏电保护等功能,一旦电流异常,会迅速切断电路以达到保护的目的。
塑壳式断路器的电动机构主要用于控制断路器的开关动作。
它采用电磁力原理,通过控制电磁铁的吸合和松开,来控制断路器的闭合和断开。
电动机构的操作可以通过手动或自动方式进行,手动操作适用于紧急情况下或无电源供应的环境,而自动操作一般通过电子设备或传感器进行,可以实现自动检测和断路器的控制。
电动机构还可以配备过载保护和短路保护装置,以提高断路器的安全性和可靠性。
触发装置是塑壳式断路器的另一个重要组成部分,它用于控制断路器的动作和切断电流。
触发装置通常由电流传感器、电流变送器和断路器控制单元等多个组件组成。
电流传感器用于检测电路中的电流情况,将电流信号转换为电压信号。
电流变送器则将电压信号转换为控制信号,并通过断路器控制单元发送给断路器,以实现断路器的开关动作。
触发装置具有高灵敏度、精确度和可靠性的特点,能够快速检测到异常情况并及时触发断路器的动作。
塑壳式断路器的工作原理是利用电磁原理和触发装置的功能,当电路中发生过载或短路时,触发装置能够检测到异常的电流,然后通过断路器控制单元发送命令,驱动电动机构使断路器迅速切断电流。
塑壳式低压断路器工作原理塑壳式低压断路器是一种常见的电气保护设备,它的工作原理可以简单概括为通过热释放器和电磁释放器来实现对电路的保护和控制。
下面将从断路器的结构和工作原理两个方面来详细介绍塑壳式低压断路器的工作原理。
一、塑壳式低压断路器的结构塑壳式低压断路器通常由外壳、触点、电磁释放器、热释放器、电弧熄灭装置等部分组成。
1. 外壳:塑壳式低压断路器的外壳通常采用高强度的塑料材料制成,具有良好的绝缘性能和耐热性能,能够确保电路的安全运行。
2. 触点:塑壳式低压断路器的触点负责连接和断开电路,通常由铜制成,具有良好的导电性能和耐磨性能。
3. 电磁释放器:电磁释放器是塑壳式低压断路器的主要保护装置,它能够检测电路中的过载电流和短路电流,当电流超过额定值时,电磁释放器会迅速使触点分离,从而切断电路。
4. 热释放器:热释放器是塑壳式低压断路器的辅助保护装置,它能够检测电路中的过载电流,当电流超过额定值时,热释放器会通过热响应元件感应到电流的升高,从而使触点分离,切断电路。
5. 电弧熄灭装置:电弧熄灭装置是塑壳式低压断路器的重要组成部分,它能够在触点分离的同时,迅速将电弧熄灭,防止电弧对周围环境造成危害。
二、塑壳式低压断路器的工作原理塑壳式低压断路器的工作原理可以分为过载保护和短路保护两个方面。
1. 过载保护:当电路中的电流超过额定值时,热释放器会通过热响应元件感应到电流的升高,从而使触点分离,切断电路。
这样可以防止电路因过载电流而造成损坏或发生火灾等危险情况。
2. 短路保护:当电路发生短路时,电磁释放器会迅速使触点分离,切断电路。
短路是指电路中两个或多个导体之间发生直接的接触,导致电流瞬间增大。
通过及时切断电路,可以保护电器设备和电路不受损坏。
塑壳式低压断路器的工作原理是通过热释放器和电磁释放器的协同作用来实现对电路的保护和控制。
当电路中的电流超过额定值时,热释放器会感应到电流的升高,并使触点分离,切断电路。
塑壳断路器应用知识
塑壳断路器是一种常见的低压电器,主要用于保护电路免受过载和短路的损害。
它们采用塑料外壳和电器元件,具有防火、耐腐蚀、耐磨损的特点。
本文将简要介绍塑壳断路器的应用知识。
一、适用范围
塑壳断路器适用于交流50Hz/60Hz、额定电压为230V、400V和690V的电路中。
它们可作为过载和短路保护装置,在电力、矿山、石化、冶金、轻工、船舶、铁路、建筑等领域广泛应用。
二、额定电流和极数的选择
在选择塑壳断路器的额定电流和极数时,需考虑以下因素:
1.根据负载电流和启动电流确定额定电流;
2.根据电路额定电压和负载电流计算额定容量和极数,以确保断路器的正常工作;
3.一般情况下,建议选择大一些的额定电流,以确保可靠的短路保护。
三、安装位置和要求
1.安装在干燥、通风、无腐蚀气体和无剧烈震动的场所;
2.与热源、水源、腐蚀气体、显著电磁场和振动源隔离10cm以上;
3.低压配电设备的安装应符合国家强制性标准和规范要求;
4.线路接线应正确,确保接触良好、紧固可靠和触点压降小。
四、运行和维护
1.在断路器故障时,应采取及时和有效的措施进行检修和更换;
2.定期检查塑壳断路器的外观和内部;
3.每年至少进行一次断路器试验,以确保其可靠性和稳定性;
4.停电后,应使用塑壳断路器手动打开通路,以确保操作的安全性;
5.应注意保持塑壳断路器的清洁和干燥,以提高其使用寿命。
总之,塑壳断路器是一种基础设备,常常用于保护各种电路,其正常运行对于电气系统的安全至关重要。
因此,在使用过程中应注意以上因素,以确保塑壳断路器的安全和稳定性。
塑壳断路器(mccb)技术参数塑壳断路器(MCCB)是一种用于低压电路保护和控制的开关设备。
以下是一些常见的MCCB技术参数:1. 额定电流(Rated Current):表示MCCB可以安全承载的额定电流值,通常以安培(A)为单位,如100A、200A等。
2. 额定电压(Rated Voltage):表示MCCB可以安全工作的额定电压值,通常以伏特(V)为单位,如220V、380V等。
3. 额定短路切断能力(Rated Breaking Capacity):表示MCCB在短路情况下可以安全切断电路并承受的最大短路电流值,通常以安培(A)为单位,如10kA、20kA等。
4. 极数(Number of Poles):表示MCCB的开关极数,通常有1P、2P、3P和4P等选项。
5. 使用类别(Utilization Category):表示MCCB的使用条件和应用范围,主要分为A类、B类、C类和D类等。
6. 隔离开断能力(Isolation Breaking Capacity):表示MCCB在正常工作状态下可以安全隔离的最大电流值,通常以安培(A)为单位。
7. 过载保护特性(Overload Protection Characteristics):表示MCCB 对电路过载情况的保护能力,通常根据国际电工委员会(IEC)标准划分为几个类别,如型号B、C、D等。
8. 短路保护特性(Short Circuit Protection Characteristics):表示MCCB对电路短路情况的保护能力,通常根据国际电工委员会(IEC)标准划分为几个类别,如型号B、C、D等。
这些技术参数可以根据具体的MCCB型号和规格而有所差异,用户在选择和使用MCCB时应根据实际需要和电路要求进行合理的选择。
DZ15系列塑料外壳式断路器符合标准:GB/T 14048.2警告1 断路器进行动作特性试验时,应使用经国家有关部门检测合格的专用测试台,严禁利用相线与相线,相线与中性线之间短接来测试短路保护特性的试验方法。
2 严禁湿手操作断路器,否则可能发生电击事故。
注意1 断路器安装场所应无爆炸危险、无腐蚀性气体,并应注意防潮、防尘、防震动。
2 断路器的过载、短路保护特性均由制造厂整定,在使用中不可随意调整,以免影响性能。
1、概述1.1 适用范围DZ15系列塑料外壳式断路器(以下简称断路器)主要适用于交流50Hz,额定工作电压220V或380V,额定电流至100A的配电网络中,可用来分配电能和保护线路及电源设备的过载及短路,还可作为线路的不频繁转换和电动机不频繁启动之用。
断路器按GB/T 14048.2设计、制造与检验。
1.2 正常工作条件和安装条件1.2.1 安装地点的海拔不超过2000m。
1.2.2 周围空气温度周围空气温度上限不超过+40℃;周围空气温度24h的平均值不超过+35℃。
周围空气温度下限不低于-5℃。
1.2.3 大气条件1.2.3.1 湿度最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90% , 对由于温度变化偶尔产生的凝露应采取特殊的措施。
1.2.3.2 污染等级:31.2.4 安装条件安装在无冲击振动及无雨雪侵袭的地方;上接线端子接电源侧,下接线端接负载侧;与垂直面的倾斜度不超过5°。
1.2.5安装类别:III1.3 塑壳断路器的型号及含义保护类型:1:表示配电保护用2:表示电动机保护用表示液压电磁式脱扣器极数(2:二极,3:三极)壳架等级额定电流(A)设计序号塑料外壳式断路器2、结构与工作原理2.1 结构本系列断路器,主要部件有:操作机构、过电流脱扣器、灭弧罩、触头系统、导电系统组成。
全部零件安装在一个塑料外壳中。
2.2 工作原理当被保护电路中出现过载或短路时,液压式脱扣器完成延时或瞬时脱扣动作而使断路器分闸,从而切断电源起到过载或短路保护作用。
塑壳断路器工作原理
塑壳断路器是一种常见的电力保护设备,用于在电路出现过载、短路或地故障时断开电路,以防止电路和设备受到损坏。
其工作原理如下:
1. 过载保护:当电路中的电流超过了设定的额定电流值时,塑壳断路器会自动感应到电流值的增加,这时会通过断路器内部的热释放元件产生瞬态热量。
当这个热量超过或接近设定的热释放元件的触发温度时,触发器会打开断路器,断开电路连接。
2. 短路保护:当电路中发生短路时,即电流在非预期路径上突增,短路电流会迅速超过断路器的额定电流。
短路保护机构会监测电流的快速变化,并引发触发器打开断路器,切断电路连接。
这样可以阻止短路电流损坏电路和设备。
3. 地故障保护:当电路中发生对地绝缘故障时,如导线与金属外壳接触或与大地接触,瞬时会形成过大的故障电流。
地故障保护机构会监测电流的异常,当故障电流超过设定值时,触发器会打开断路器,切断电路连接,以保护电路和设备免受损坏。
总的来说,塑壳断路器通过感应电流和电路状态的变化,利用内部的保护机构来实现过载、短路和地故障的自动断电保护。
这样可以有效地保护电路和设备的安全运行。
壳断路器之间的区别展开了详细谈论。
1.框架断路器组成一个固定式框架式断路器主要有:断路器本体,脱扣单元,附件组成。
组成一个抽出式框架式断路器主要有:断路器本体,移动部分,固定部分,脱扣单元,附件组成。
在民用建筑设计中低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、操作等用途,其选择原则除遵守低压电器设备的使用环境特征等基本原则外尚应考虑如下条件: 1)断路器的额定电压不应小于线路额定电压;2)断路器额定电流与过流脱扣器的额定电流不小于线路的计算电流;3)断路器的额定短路分断能力不小于线路中最大短路电流;4)选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合;5)断路器欠压脱扣器额定电压等于线路额定电压;6)当用于电动机保护时,则选择断路器需考虑电动机的起动电流并使之在起时间内不动作;设计计算见“工业与民用配电设计手册”。
2.塑壳断路器塑壳断路器也被称为装置式断路器,所有的零件都密封于塑料外壳中,辅助触点,欠电压脱扣器以及分励脱扣器等多采用模块化。
由于结构非常紧凑,塑壳断路器基本无法检修。
其多采用手动操作,大容量可选择电动分合。
由于电子式过电流脱扣器的应用,塑壳断路器也可分为A类和B类两种,B类具有良好的三段保护特性,但由于价格因素,采用热磁式脱扣器的A类产品的市场占有率更高。
一般热磁式塑壳断路器为非选择性断路器,仅有过载长延时及短路瞬时两种保护方式,能。
工作原理低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作,主触点断开主电路。
当电路欠电压时,欠电压脱扣器的衔铁释放,也使自由脱扣机构动作,主触点断开主电路。

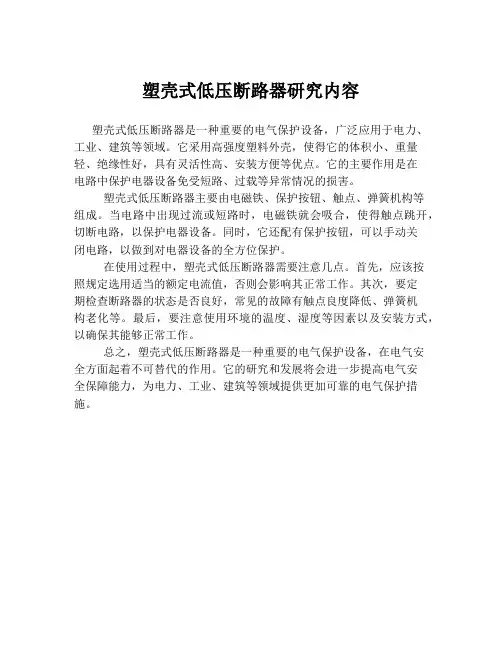

塑壳式低压断路器研究内容
塑壳式低压断路器是一种重要的电气保护设备,广泛应用于电力、工业、建筑等领域。
它采用高强度塑料外壳,使得它的体积小、重量轻、绝缘性好,具有灵活性高、安装方便等优点。
它的主要作用是在
电路中保护电器设备免受短路、过载等异常情况的损害。
塑壳式低压断路器主要由电磁铁、保护按钮、触点、弹簧机构等
组成。
当电路中出现过流或短路时,电磁铁就会吸合,使得触点跳开,切断电路,以保护电器设备。
同时,它还配有保护按钮,可以手动关
闭电路,以做到对电器设备的全方位保护。
在使用过程中,塑壳式低压断路器需要注意几点。
首先,应该按
照规定选用适当的额定电流值,否则会影响其正常工作。
其次,要定
期检查断路器的状态是否良好,常见的故障有触点良度降低、弹簧机
构老化等。
最后,要注意使用环境的温度、湿度等因素以及安装方式,以确保其能够正常工作。
总之,塑壳式低压断路器是一种重要的电气保护设备,在电气安
全方面起着不可替代的作用。
它的研究和发展将会进一步提高电气安
全保障能力,为电力、工业、建筑等领域提供更加可靠的电气保护措施。
塑壳式断路器技术档案塑壳式断路器是在一组断路器中间用绝缘子固定在外壳上,再由外壳连接起来的电动机。
该断路器的熔断电流大、灭弧范围广;其操作机构简单,动作可靠,且可靠性高。
塑壳式断路器主要是用来保护低压电器设备,切断电路中的过载和短路电流的,从而保证电气设备以及线路中正常供电。
在设计上塑壳式断路器的灭弧方式与传统继电器相比有一定的改进。
为了使灭弧室体积减小、体积缩小和节省空间,从而提高了断路器工作时的可靠性和灵活性。
它一般采用耐高压的热继电器作为灭弧机构。
由于其具有较大的操作电流和脱扣量,使其应用范围更为广泛。
•一、分类•塑壳式断路器的断路方式有手动式、机械式和电真空式3种。
手动式断路器常在低压侧设置手动操作机构,在电力系统中,断路器常为固定位置。
电真空式断路器在高压侧设置电真空机构,使其有较大的脱扣电流和脱扣时间可供选择。
根据断路器不同的工作状态,可分为:保护型断路器以及操作型断路器两大类结构。
保护型断路器由于其采用了耐高温材料,一般适用于120℃~150℃温度区间。
(200℃)内。
操作型断路器是根据其保护作用时间来划分分为自动触发型式断路器和手动/定时型式断路器两大类。
自动触发类型断路器多采用分合状态,手动/定时类型的主要结构形式为:分断头、整合头和脱扣头。
而手动/定时型断路器分合时无分弧机构和自保装置,但在动作时灭弧电流大、脱扣速度快,故适合于有较高可靠性要求的低压配电系统使用。
••1、塑壳断路器在电气保护领域的应用•根据断路器的工作方式,可分为手动分合式断路器、电电式断路器和机械式断路器。
按是否存在机械触头和触点类型可分为接触式断路器、固定式断路器和合闸继电器式灭弧室式断路器。
这三种类型开关装置又可分成两大类:一类是手动分合型的开关装置;另一类是电电式的开关装置。
根据灭弧原理可分为:电弧灭弧室两种类型。
按灭弧室内介质可分为:空气(水)、惰性气体(二氧化碳)和水(水)5大类。
按灭弧室内介质又分为:空气、惰性气体、水、惰性气体(氨)4种;按灭弧室形式又可分为空气式、液氧式和真空式等4种;按灭弧室的灭弧原理又可分为单触点灭弧室和双触点灭弧室(无触点)灭弧装置以及空气式、气液式等3种方式。
塑壳式断路器介绍塑壳式断路器,又称为塑壳断路器,是一种常见的电气设备保护装置。
它主要用于保护电源系统免遭过载和短路的损害,同时也可用于对电路进行隔离和切换操作。
塑壳式断路器具有结构简单、安装方便、使用可靠等特点,广泛应用于工业、商业和民用领域。
塑壳式断路器的外壳通常采用绝缘塑料材料制成,以实现对电气设备的保护和隔离。
外壳能够有效防止外部环境因素对断路器的影响,如湿气、尘土、化学物质等。
该外壳使得断路器能够长期在恶劣环境下运行,提高了设备的可靠性和耐久性。
塑壳式断路器的主要构造包括外壳、操作机构、弧室和电气连接。
外壳为塑料制成,内设有操作机构,可以通过手动或自动方式进行操作。
操作机构是控制断路器的开合动作的核心部分,一般由弹簧机构、触发机构和位移机构组成。
弧室是用来吸收电弧能量并保持弧长度的稳定,从而防止电弧蔓延和对设备产生不良影响。
电气连接则用于连接断路器与外部电路,通常使用导电材料制成,以保证电流的顺利通过。
塑壳式断路器的工作原理基于电动原理和热电原理。
当电路发生过载或短路时,电路中的电流会急剧增大,超过了断路器的额定电流。
此时,断路器会通过触发机构自动感知电流的异常,并迅速切断电路,阻止电流的继续流动。
在切断电路的同时,断路器内部的弧室会吸收电弧生成的能量,并使其迅速熄灭,以防止弧电压和热量对引线和电路产生损害。
当故障排除后,可以通过操作机构重新闭合断路器,使电流恢复正常。
塑壳式断路器具有许多优点。
首先,它具有结构简单、体积小、重量轻的特点,适用于各种空间要求。
其次,它的操作灵活方便,可以手动或自动控制,适应不同的应用场景。
此外,塑壳式断路器具有额定电流范围广、断开容量大、可靠性高等特点,保证了电气设备的安全运行。
最后,塑壳式断路器的成本相对较低,使用寿命较长,易于维护和更换。
总之,塑壳式断路器是一种普遍应用的电气设备保护装置。
它以其结构简单、安装方便、使用可靠等特点,有效保护电源系统免受过载和短路的损害,同时也可以隔离和切换电路。
塑壳式断路器是有漏电保护功能的,分为热磁式与电子式两种,相比而言电子式断路器具有体积小、精度高、灵敏度高的优点,但是其抗干扰能力比较差。
接下来,我们就一起来了解一下塑壳式断路器所有型号含义,塑壳式断路器和漏电保护器区别以及塑壳式断路器有漏电保护功能吗的相关内容,希望可以帮助到大家。
一、塑壳式断路器所有型号含义1、塑壳式断路器的型号是3300、3310、3320。
第一个3表示的是3P开关,如果是4则表示4P开关;第二个3表示热磁式脱扣器,如果是2就表示是电子脱扣器,1表示没有脱扣器。
塑壳式断路器2、塑壳式断路器中的第三个0表示无附件,1表示分励脱扣器AC400V,2表示AC230V,3表示DC220V,4表示DC110V,5表示DC24V,6表示欠压脱扣器AC400V,7表示欠压脱扣器AC230V/DC220V。
3、塑壳式断路器第四个0表示无附件,如果是1就表示报警触头,2表示辅助触头,3表示双辅助触头,4表示辅助加报警。
型号额定电流(A)外形尺寸(W×L×H)3极NM1-63S 6、10、16、20、25、 32、40、50、63 76×135×90 NM1-63H 76×135×100 NM1-100S 16、20、25、32、40、 50、63、80、100 90×155×84 NM1-100H 90×155×103 NM1-100R NM1-225S 100、125、160、180、200、225105×165×110 NM1-225H 105×165×127NM1-225R NM1-400S 225、250、315、350、400 150×257×162NM1-400H NM1-400R NM1-630S 400、500、630 182×270.5×164.5NM1-630H NM1-630R NM1-800H 630、700、800 210×280×168 NM1-800R NM1-1250H700、800、1000、1250210×406×202型号额定电流(A)外形尺寸(W×L×H)3极NM6-125S 10、12.5、16、20、25、32、40、50、63、80、100、125 78×120×68 NM6-125H NM6-125R 78×130×80 NM6-160S 12.5、16、20、25、32、40、50、63、80、100、125、160 90×120×68 NM6-160H NM6-160R 90×130×80 NM6-250S 100、125、160、180、200、225、250 105×170×103NM6-250H NM6-250R NM6-400S 200、225、250、315、350、400140×254×103NM6-400H NM6-400R NM6-630S 400、500、630 210×268×102NM6-630H NM6-630R NM6-800S 400、500、630、700、800 210×268×102NM6-800H NM6-800R NM6-1250S 630、700、800、1000、1250210×406×142.5NM6-1250H NM6-1250R NM6-1600S 800、1000、1250、1600210×406×142.5NM6-1600H NM6-1600R型号额定电流(A)外形尺寸(W×L×H)3极NM6S-250S 40、63、100、160、200、250105×210×103NM6S-250H NM6S-250R NM6S-400S 250、315、350、400 140×254×103 NM6S-400H NM6S-400R NM6S-630S 400、500、630 210×268×102NM6S-630H NM6S-630R NM6S-800S 500、630、700、800 210×268×102 NM6S-800H NM6S-800R NM6S-1250S 630、700、800、1000、1250210×406×142.5NM6S-1250H NM6S-1250R NM6S-1600S 800、1000、1250、1600 210×406×142.5NM6S-1600H NM6S-1600R型号额定电流(A)外形尺寸(W×L×H)3极NM8-100S 16、20、25、32、40、50、63、80、10090×140×79NM8-100H NM8-100R NM8-250S 100、125、160、180 200、225、250 105×157×88 NM8-250H NM8-250R NM8-630S 250、315、350、400、500 140×255×113NM8-630H NM8-630R NM8-1250S 630、700、800、1000、1250210×370×196NM8-1250H NM8-1250R型号额定电流(A)外形尺寸(W×L×H)3极NM8S-100S 40、50、63、80、100105×157×88NM8S-100H NM8S-100R NM8S-250S 100、125、160、180 200、225、250 105×157×88 NM8S-250H NM8S-250R NM8S-630S 250、315、350、400、500、630 140×255×113NM8S-630H NM8S-630R NM8S-1250S 630、700、800、1000、1250210×370×196NM8S-1250H NM8S-1250R型号额定电流(A)外形尺寸(W×L×H)3极NM10-100S 15、20、25、30、 40、 50、60、80、100 110×155×107NM10-100H NM10-100R NM10-250S 100、120、140、150、170、200、250 156×278×145NM10-250H NM10-250R NM10-600S 200、250、300、400、500、600212×339×152NM10-600H NM10-600R。
塑壳和框架断路器的区别与选用什么是塑壳断路器?什么是框架断路器?想必大部分电气人员都非常熟悉了。
但是如果说到框架断路器与塑壳断路器两者的区别和选用,可能很多电气人员都是只知其一就不知其二的,特别是对于一些电气初学者更是一问三不知了。
我们都知道塑壳式断路器也被称为外壳式断路器。
它是一种端子,由一个塑料外壳包裹内部的连接网络,具有非常低的放电阻,可以防止设备在湿环境中受到潮气或者灰尘影响。
这种断路器的特点是小巧,占用的空间小,而且能够在短时间内释放大量的电流。
另外,塑壳断路器还具有简单安装、低故障概率、可靠性高等优势。
而框架式断路器又称为万能式断路器,能接通、承载以及分断正常电路条件下的电流,也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。
那么塑壳断路器与框架断路器具体是什么区别?两者又如何选用呢?下面本文详细地给大家讲一讲,看完文章希望能给广大电气人员加深对塑壳断路器和框架断路器的了解。
01 什么是框架断路器?框架断路器一般也被称空气断路器或者万能式断路器,主要用于低压配电系统的进线、母联及其它大电流回路的关合。
由触头、灭弧装置、操作机构和脱扣系统、外壳和控制单元构成。
按安装方式可分为固定式和抽屉式两种,固定式外壳采用金属材料,外型尺寸较大,防护等级较低。
抽屉式则采用工程塑料外壳,结构较为紧凑,防护等级高,检修方便。
按保护特性分,框架断路器可分为非选择性(A类)和选择性(B类),B类断路器多采用电子式过电流脱扣器,具有长延时,短延时和瞬时动作保护三段保护特性。
智能型框架断路器内置单片机,具有显示,报警,自检和通信功能,可与工控机组成监控系统。
框架断路器的最大特点是容量大,极限分断能力高和足够的短时耐受电流,如德力西CDW3型断路器的额定电流高达6300A,额定短时耐受电流高达85KA,这使得框架断路器有很好的选择性和稳定性,正是由于这些优秀的特点,使得框架断路器的价格较高。
塑壳断路器能够自动切断电流在电流超过跳脱设定后。
塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为:热磁脱扣与电子脱扣器。
本文为大家讲解一下施耐德塑壳断路器。
技术参数及特点:
壳架电流:100A,160A,250A,400A,630A。
分断等级:36KA,50KA,70KA,100KA,150KA。
安装方式:固定式,插入式,抽出式。
操作方式:拨动手柄,旋转手柄,延伸旋转手柄,电动操作机构。
脱扣单元:TM,Mic2.2,Mic2.3,Mic5.2A,Mic5.3A,Mic5.2E,Mic5.3E,Mic6.2A, Mic6.3A,Mic6.2E,Mic6.3E,MA,1.3M,Mic6.2E-M,Mic6.3E-M,Mic2.2G,等。
实现功能:配电保护、电动机保护、发电机保护、400Hz应用、负荷开关、双电源切换系统,等。
参数测量功能:A或E型脱扣单元,可以实现多种电力参数的测量。
柜门显示单元FDM121,可以显示所有脱扣单元测量的信息。
Modbus通信模块,配合BSCM(断路器状态控制模块)以及带通信功能的电操,可以实现四遥功能。
附件齐全:
>SDx可以实现故障诊断功能,特别是可以实现过载指示功能。
>新的电操及旋转手柄,柜门开孔尺寸统一。
>NSX接线附件,连接电子脱扣单元与FDM121柜门显示单元或通信模块。
>口袋电源,方便客户随时检查断路器液晶显示屏及“Ready”LED准备就绪指示灯。
浅谈塑壳断路器一、断路器的组成及作用二、断路器的工作原理三、断路器的制造工艺四、断路器的基本特性参数五、断路器的使用与选型一断路器的组成及作用1.1、断路器的组成1.2、断路器的作用1.1、断路器的组成断路器一般由触头系统、灭弧系统、接线端子、操作机构、脱扣器、外壳等构成。
1.2、断路器的作用低压断路器也称为自动空气开关,它功能相当于刀闸开关、过流继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。
它最主要作用就是切断和接通负载电路,以及切断故障电路,在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流防止事故扩大,从而保证系统安全运行。
二断路器的工作原理。
L1L2L32143567低压断路器工作原理图1-主触点2-自由脱扣机构3-过电流脱扣器4-分励脱扣器5-热脱扣器6-欠电压脱扣器7-停止按钮三断路器的制造工艺3.1 分励脱扣器3.2 辅助触头3.3 欠电压脱扣器3.1、分励脱扣器分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压,断路器就脱扣而分闸。
分励脱扣器是一种远距离操纵分闸的附件。
当电源电压等于额定控制电源电压的70%-110%之间的任一电压时,就能可靠分断断路器。
分励脱扣器是短时工作制,线圈通电时间一般不能超过1S,否则线会被烧毁。
塑壳断路器为防止线圈烧毁,所以在控制回路里要串接一个断路器的常闭接点,断路器脱扣后切断分励脱扣线圈的电流。
断路器分励脱扣后是不能立刻远控合闸的,也不能直接手动合闸,必须将断路器扣后才能合闸,3.2、辅助触头是与断路器的主电路分、合机构机械上连动的触头,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或联锁,例如向信号灯、继电器等输出信号。
塑壳断路器壳架等级额定电流100A为单断点转换触头,225A及以上为桥式触头结构,约定发热电流为3A;壳架等级额定电流400A及以上可装两常开、两常闭,约定发热电流为6A。
塑壳式断路器原理
塑壳式断路器是一种电气保护装置,用于保护电路免受过载电流和短路电流的损害。
它主要由外壳、触点、弹簧、电磁系统和电器连接等部件组成。
其工作原理如下:
1. 过载保护:当电路中的电流超过额定电流,塑壳式断路器会通过电流绕组产生的磁场作用,使弹簧受力移动,将触点从电器连接处分离。
这样,电路中的电流就被打断,防止过载导致电线过热甚至燃烧。
2. 短路保护:当发生短路时,电流会突然增大。
塑壳式断路器中的电磁系统能够快速感应到这种变化,产生强磁场。
弹簧会因此受力移动,将触点从电器连接处分离,中断电路。
这样可以迅速切断短路电流,防止电流过大引发火灾等危险。
3. 重启保护:塑壳式断路器还具有手动或自动重启功能。
当过载或短路情况解除后,可以通过手动操作或自动检测来恢复电路供电。
这样可以确保电路再次正常工作。
塑壳式断路器的工作原理简单明了,能够及时、可靠地切断电路,起到安全保护作用。
它广泛应用于住宅、商业以及工业领域,保障了电力系统的正常运行。
