机械制造装备设计第二章习题标准答案(关慧贞)

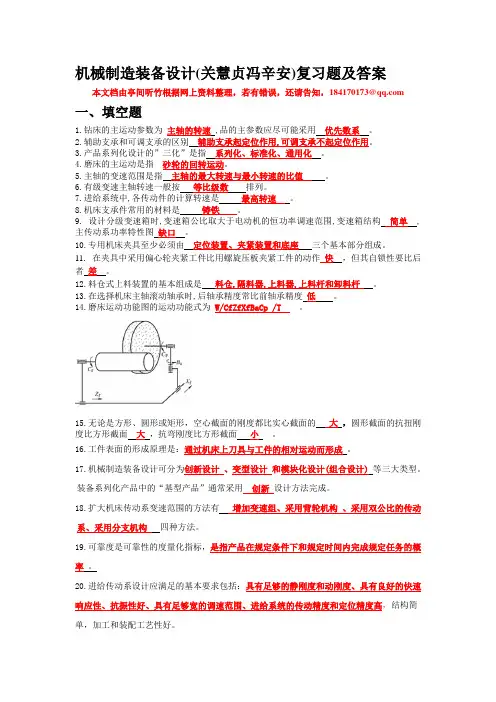

机械制造装备设计(关慧贞冯辛安)复习题及答案本文档由亭间听竹根据网上资料整理，若有错误，还请告知，184170173@一、填空题1.钻床的主运动参数为主轴的转速 ,品的主参数应尽可能采用优先数系。

2.辅助支承和可调支承的区别辅助支承起定位作用,可调支承不起定位作用。

3.产品系列化设计的”三化”是指系列化、标准化、通用化。

4.磨床的主运动是指砂轮的回转运动。

5.主轴的变速范围是指主轴的最大转速与最小转速的比值。

6.有级变速主轴转速一般按等比级数排列。

7.进给系统中,各传动件的计算转速是最高转速。

8.机床支承件常用的材料是铸铁。

9. 设计分级变速箱时,变速箱公比取大于电动机的恒功率调速范围,变速箱结构简单 ,主传动系功率特性图缺口。

10.专用机床夹具至少必须由定位装置、夹紧装置和底座三个基本部分组成。

11. 在夹具中采用偏心轮夹紧工件比用螺旋压板夹紧工件的动作快，但其自锁性要比后者差。

12.料仓式上料装置的基本组成是料仓,隔料器,上料器,上料杆和卸料杆。

13.在选择机床主轴滚动轴承时,后轴承精度常比前轴承精度低。

14.磨床运动功能图的运动功能式为W/CfZfXfBaCp /T 。

15.无论是方形、圆形或矩形，空心截面的刚度都比实心截面的大，圆形截面的抗扭刚度比方形截面大，抗弯刚度比方形截面小。

16.工件表面的形成原理是：通过机床上刀具与工件的相对运动而形成。

17.机械制造装备设计可分为创新设计、变型设计和模块化设计(组合设计)等三大类型。

装备系列化产品中的“基型产品”通常采用创新设计方法完成。

18.扩大机床传动系变速范围的方法有增加变速组、采用背轮机构、采用双公比的传动系、采用分支机构四种方法。

19.可靠度是可靠性的度量化指标，是指产品在规定条件下和规定时间内完成规定任务的概率。

20.进给传动系设计应满足的基本要求包括：具有足够的静刚度和动刚度、具有良好的快速响应性、抗振性好、具有足够宽的调速范围、进给系统的传动精度和定位精度高，结构简单，加工和装配工艺性好。

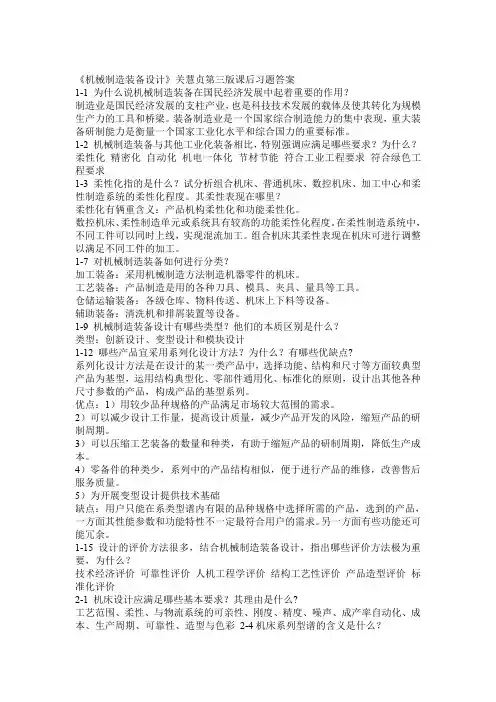

《机械制造装备设计》关慧贞第三版课后习题答案1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。

装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。

1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？柔性化精密化自动化机电一体化节材节能符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。

其柔性表现在哪里？柔性化有俩重含义：产品机构柔性化和功能柔性化。

数控机床、柔性制造单元或系统具有较高的功能柔性化程度。

在柔性制造系统中，不同工件可以同时上线，实现混流加工。

组合机床其柔性表现在机床可进行调整以满足不同工件的加工。

1-7 对机械制造装备如何进行分类？加工装备：采用机械制造方法制造机器零件的机床。

工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。

仓储运输装备：各级仓库、物料传送、机床上下料等设备。

辅助装备：清洗机和排屑装置等设备。

1-9 机械制造装备设计有哪些类型？他们的本质区别是什么？类型：创新设计、变型设计和模块设计1-12 哪些产品宜采用系列化设计方法？为什么？有哪些优缺点?系列化设计方法是在设计的某一类产品中，选择功能、结构和尺寸等方面较典型产品为基型，运用结构典型化、零部件通用化、标准化的原则，设计出其他各种尺寸参数的产品，构成产品的基型系列。

优点：优点：11）用较少品种规格的产品满足市场较大范围的需求。

2 2）可以减少设计工作量，提高设计质量，减少产品开发的风险，缩短产品的研制周期。

）可以减少设计工作量，提高设计质量，减少产品开发的风险，缩短产品的研制周期。

3 3）可以压缩工艺装备的数量和种类，有助于缩短产品的研制周期，降低生产成本。

《机械制造装备设计》关慧贞第三版课后习题答案1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。

装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。

1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？柔性化精密化自动化机电一体化节材节能符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。

其柔性表现在哪里？柔性化有俩重含义：产品机构柔性化和功能柔性化。

数控机床、柔性制造单元或系统具有较高的功能柔性化程度。

在柔性制造系统中，不同工件可以同时上线，实现混流加工。

组合机床其柔性表现在机床可进行调整以满足不同工件的加工。

1-7 对机械制造装备如何进行分类？加工装备：采用机械制造方法制造机器零件的机床。

工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。

仓储运输装备：各级仓库、物料传送、机床上下料等设备。

辅助装备：清洗机和排屑装置等设备。

1-9 机械制造装备设计有哪些类型？他们的本质区别是什么？类型：创新设计、变型设计和模块设计1-12 哪些产品宜采用系列化设计方法？为什么？有哪些优缺点?系列化设计方法是在设计的某一类产品中，选择功能、结构和尺寸等方面较典型产品为基型，运用结构典型化、零部件通用化、标准化的原则，设计出其他各种尺寸参数的产品，构成产品的基型系列。

优点：1）用较少品种规格的产品满足市场较大范围的需求。

2）可以减少设计工作量，提高设计质量，减少产品开发的风险，缩短产品的研制周期。

3）可以压缩工艺装备的数量和种类，有助于缩短产品的研制周期，降低生产成本。

4）零备件的种类少，系列中的产品结构相似，便于进行产品的维修，改善售后服务质量。

5）为开展变型设计提供技术基础缺点：用户只能在系类型谱内有限的品种规格中选择所需的产品，选到的产品，一方面其性能参数和功能特性不一定最符合用户的需求。

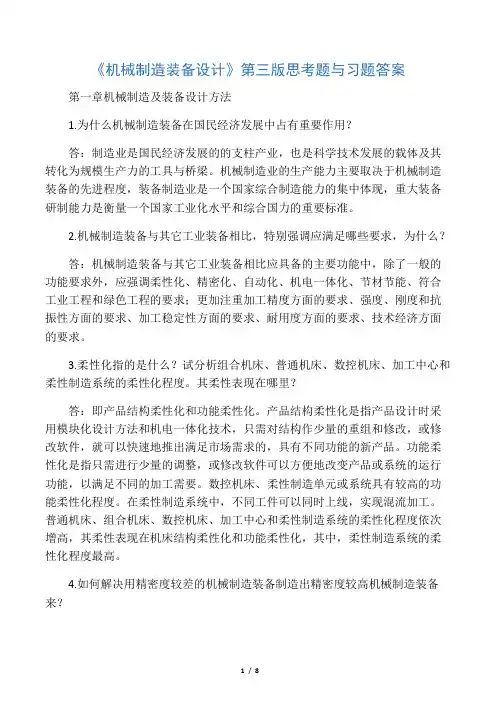

《机械制造装备设计》第三版思考题与习题答案第一章机械制造及装备设计方法1.为什么机械制造装备在国民经济发展中占有重要作用？答：制造业是国民经济发展的的支柱产业，也是科学技术发展的载体及其转化为规模生产力的工具与桥梁。

机械制造业的生产能力主要取决于机械制造装备的先进程度，装备制造业是一个国家综合制造能力的集中体现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。

2.机械制造装备与其它工业装备相比，特别强调应满足哪些要求，为什么？答：机械制造装备与其它工业装备相比应具备的主要功能中，除了一般的功能要求外，应强调柔性化、精密化、自动化、机电一体化、节材节能、符合工业工程和绿色工程的要求；更加注重加工精度方面的要求、强度、刚度和抗振性方面的要求、加工稳定性方面的要求、耐用度方面的要求、技术经济方面的要求。

3.柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。

其柔性表现在哪里？答：即产品结构柔性化和功能柔性化。

产品结构柔性化是指产品设计时采用模块化设计方法和机电一体化技术，只需对结构作少量的重组和修改，或修改软件，就可以快速地推出满足市场需求的，具有不同功能的新产品。

功能柔性化是指只需进行少量的调整，或修改软件可以方便地改变产品或系统的运行功能，以满足不同的加工需要。

数控机床、柔性制造单元或系统具有较高的功能柔性化程度。

在柔性制造系统中，不同工件可以同时上线，实现混流加工。

普通机床、组合机床、数控机床、加工中心和柔性制造系统的柔性化程度依次增高，其柔性表现在机床结构柔性化和功能柔性化，其中，柔性制造系统的柔性化程度最高。

4.如何解决用精密度较差的机械制造装备制造出精密度较高机械制造装备来？答：采用机械误差补偿技术或采用数字化技术分析各种引起加工误差的因素，建立误差的数学模型，将误差的数学模型存入计算机。

在加工时，由传感器不断地将引起误差的因素测出，输入计算机，算出将产生的综合误差，然而由误差补偿装置按算出的综合误差进行补偿。

1、何谓夹具的对定？包括哪几个方面？为什么使用夹具加工工件时，还需要解决夹具的对定问题？1. 夹具与机床连接时使夹具定位表面相对机床主轴（或刀具）、机床运动导轨有准确的位置和方向的过程称为夹具的对定。

2．夹具的对定包括三个方面：一是夹具在机床上的定位，即夹具对切削成形运动的定位；二是夹具的对刀，即夹具对刀具的对准；三是分度和转位定位，即夹具对加工位置的定位。

3．使用夹具加工工件时，只有首先保证夹具在机床上的对定要求，其对定误差要小于工件的允许误差，才能使工件在夹具中相对刀具及成形运动处于正确位置，即夹具定位。

从而保证工件的加工尺寸精度和相互位置加工精度。

2、铣床专用夹具主要由哪几个部件组成。

现要设计一个铣削传动轴的外圆轴向不通键槽夹具，试问需要采用怎样的定位方案，限制工件的哪些自由度？画简图示意，夹具采用什么型式的对刀块？夹具如何在机床上对定。

铣床夹具主要由夹具体、定位装置、夹紧装置、对刀装置、夹具定位键等组成。

设计铣削传动轴轴向不通键槽的专用夹具，应采用传动轴外圆为主要定位基准，一端面为第二定位基准。

以长V 形块与轴外圆接触，限制2个移动和2个转动自由度，以一个支承钉与轴端面接触，限制1个移动自由度。

画示意图。

见教材选择对刀装置和对定装置。

3、组合机床中具有哪些动力部件，能实现机床的什么运动？动力部件的主要参数及选择原则是什么？1. 组合机床的动力部件包括动力滑台及其相配套使用的动力箱和各种单轴切削头，如铣削头、钻削头、镗孔车端面孔。

2. 加工时，动力箱由电动机驱动，带动多轴箱驱动刀具主轴作旋转主运动。

动力滑台带动刀具主轴作直线进给运动。

3．动力部件的主要参数是包括驱动动力箱的电动机功率，动力滑台的轴向进給力、进給速度和进給行程。

切削功率 根据各刀具主轴的切削用量，计算出总切削功率，再考虑传动效率或空载功率损耗及载荷附加功率损耗，作为选择主传动用动力箱的电动机型号和规格。

进给力 根据确定的切削用量计算出各主轴的轴向切削合力∑F ， 以∑F < F 进 来确定动力滑台的型号和规格。

机械制造装备设计（关慧贞）习题1.钻床的主运动参数为主轴的转速 ,品的主参数应尽可能采⽤优先数系。

2.辅助⽀承和可调⽀承的区别辅助⽀承起定位作⽤,可调⽀承不起定位作⽤。

3.产品系列化设计的”三化”是指系列化、标准化、通⽤化。

4.磨床的主运动是指砂轮的回转运动。

5.主轴的变速范围是指主轴的最⼤转速与最⼩转速的⽐值。

6.有级变速主轴转速⼀般按等⽐级数排列。

7.进给系统中,各传动件的计算转速是最⾼转速。

8.机床⽀承件常⽤的材料是铸铁。

9. 设计分级变速箱时,变速箱公⽐取⼤于电动机的恒功率调速范围,变速箱结构简单 ,主传动系功率特性图缺⼝。

10.专⽤机床夹具⾄少必须由定位装置、夹紧装置和底座三个基本部分组成。

11. 在夹具中采⽤偏⼼轮夹紧⼯件⽐⽤螺旋压板夹紧⼯件的动作快，但其⾃锁性要⽐后者差。

12.料仓式上料装置的基本组成是料仓,隔料器,上料器,上料杆和卸料杆。

13.在选择机床主轴滚动轴承时,后轴承精度常⽐前轴承精度低。

14.磨床运动功能图的运动功能式为 W/CfZfXfBaCp /T 。

15.⽆论是⽅形、圆形或矩形，空⼼截⾯的刚度都⽐实⼼截⾯的⼤，圆形截⾯的抗扭刚度⽐⽅形截⾯⼤，抗弯刚度⽐⽅形截⾯⼩。

⼆、计算题：(10%)⼯件定位的三种⽅案如图所⽰,要求加⼯表⾯DB 距孔尺⼨为A,试分析计算各种定位⽅案的定位误差?哪种定位⽅案较好?解:(1)mm D 52.045sin 2/17.04.0=+=?(2)mm D 485.02/17.04.0=+=?(3)mm D 82.0)08.017.017.0(4.0=+++=?B ⽅案较好。

三、分析题：(15%)设计升降台铣床主传动系统,?=1.41,主轴转速为n=45~2000r/min ,电动机转速为min /1440r n =电。

(1)写出结构式 (2) 画出转速图1.答:⼗⼆级转速为:45r/min,63r/min,90r/min,125r/min,180r/min,250r/min,355r/min,500r/min,710r/min,1000r/min,1400r/min,2000r/min12=31×23×262.某机床主轴的转速图如图所⽰，若主轴计算转速为160r/min，要求确定各中间传动轴及各齿轮的计算转速。

《机械制造装备设计》关慧贞第三版课后习题答案1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。

装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。

1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？柔性化精密化自动化机电一体化节材节能符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。

其柔性表现在哪里？柔性化有俩重含义：产品机构柔性化和功能柔性化。

数控机床、柔性制造单元或系统具有较高的功能柔性化程度。

在柔性制造系统中，不同工件可以同时上线，实现混流加工。

组合机床其柔性表现在机床可进行调整以满足不同工件的加工。

1-7 对机械制造装备如何进行分类？加工装备：采用机械制造方法制造机器零件的机床。

工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。

仓储运输装备：各级仓库、物料传送、机床上下料等设备。

辅助装备：清洗机和排屑装置等设备。

1-9 机械制造装备设计有哪些类型？他们的本质区别是什么？类型：创新设计、变型设计和模块设计1-12 哪些产品宜采用系列化设计方法？为什么？有哪些优缺点?系列化设计方法是在设计的某一类产品中，选择功能、结构和尺寸等方面较典型产品为基型，运用结构典型化、零部件通用化、标准化的原则，设计出其他各种尺寸参数的产品，构成产品的基型系列。

优点：1）用较少品种规格的产品满足市场较大范围的需求。

2）可以减少设计工作量，提高设计质量，减少产品开发的风险，缩短产品的研制周期。

3）可以压缩工艺装备的数量和种类，有助于缩短产品的研制周期，降低生产成本。

4）零备件的种类少，系列中的产品结构相似，便于进行产品的维修，改善售后服务质量。

5）为开展变型设计提供技术基础缺点：用户只能在系类型谱内有限的品种规格中选择所需的产品，选到的产品，一方面其性能参数和功能特性不一定最符合用户的需求。

第二章1、机床设计应满足哪些基本要求，其理由是什么？（p57)（1）工艺范围（2）柔性:机床的柔性是指其适应加工对象变化的能力，包括空间上的柔性（功能柔性）和时间上的柔性（结构柔性）。

（3）与物流系统的可接近性:可接近性是指机床与物流系统之间进行物料（工件、刀具、切屑）流动的方便程度。

（4）刚度:加工过程中，在切削力作用下，抵抗刀具相对与工件在影响加工精度方向变形的能力，包括静刚度、动刚度、热刚度。

（5）精度:机床的精度主要是指机床的几何精度和工作精度。

（6）噪声（7）成产率和自动化（8）成本（9）生产周期（10）可靠性(11）造型与色彩7、工件表面发生线的形成方法有哪些？(p63)1）成形法：利用成形刀具对工件进行加工的方法；2）展成法：利用工件和刀具对工件进行加工的方法；3）轨迹法：利用刀具作一定规律的运动来对工件进行加工的方法；4）相切法：利用刀具边旋转边做轨迹运动来对工件进行加工的方法。

10、机床的主运动与形状创成运动的关系如何？进给运动与形状创成运动的关系如何？(p66)11、机床上的复合运动、内联系传动链、运动轴的联动的含义及关系如何？(p65)16、分析图2-14所示各种机床的运动功能图，说明各个运动的所属类型、作用及工件加工表面的形成方法。

（p67）17、机床的传动原理如何表示？它与机床运动功能图的区别是什么？（p70)常用一些简明的符号把传动原理和传动路线表示出来，这就是传动原理图。

23、机床主传动系都有那些类型？由那些部分组成？（p89)主传动系一般由动力源（如电动机）、变速装置及执行件（如主轴、刀架、工作台），以及开停、换向和制动机构等部分组成。

1.主传动系分类按驱动主传动的电动机类型：交流电动机驱动、直流电动机驱动按传动装置类型：机械传动装置、液压传动装置、电气传动装置以及它们的组合按变速的连续性：分极变速传动、无极变速传动24、什么是传动组的级比和级比指数？常规变速传动系的各传动组的级比指数有什么规律性？（p92)25、主变速传动系设计的一般原则1）传动副前多后少的原则2）传动顺序与扩大顺序相一致的原则（前密后疏原则）3）变速组的变速要前慢后快，中间轴的转速不宜超过电动机的转速103、110、113例题机床类型：中型车床。

《机械制造装备设计》关慧贞第三版课后习题答案1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。

装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。

1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？柔性化精密化自动化机电一体化节材节能符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。

其柔性表现在哪里？柔性化有俩重含义：产品机构柔性化和功能柔性化。

数控机床、柔性制造单元或系统具有较高的功能柔性化程度。

在柔性制造系统中，不同工件可以同时上线，实现混流加工。

组合机床其柔性表现在机床可进行调整以满足不同工件的加工。

1-7 对机械制造装备如何进行分类？加工装备：采用机械制造方法制造机器零件的机床。

工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。

仓储运输装备：各级仓库、物料传送、机床上下料等设备。

辅助装备：清洗机和排屑装置等设备。

1-9 机械制造装备设计有哪些类型？他们的本质区别是什么？类型：创新设计、变型设计和模块设计1-12 哪些产品宜采用系列化设计方法？为什么？有哪些优缺点?系列化设计方法是在设计的某一类产品中，选择功能、结构和尺寸等方面较典型产品为基型，运用结构典型化、零部件通用化、标准化的原则，设计出其他各种尺寸参数的产品，构成产品的基型系列。

优点：1）用较少品种规格的产品满足市场较大范围的需求。

2）可以减少设计工作量，提高设计质量，减少产品开发的风险，缩短产品的研制周期。

3）可以压缩工艺装备的数量和种类，有助于缩短产品的研制周期，降低生产成本。

4）零备件的种类少，系列中的产品结构相似，便于进行产品的维修，改善售后服务质量。

5）为开展变型设计提供技术基础缺点：用户只能在系类型谱内有限的品种规格中选择所需的产品，选到的产品，一方面其性能参数和功能特性不一定最符合用户的需求。

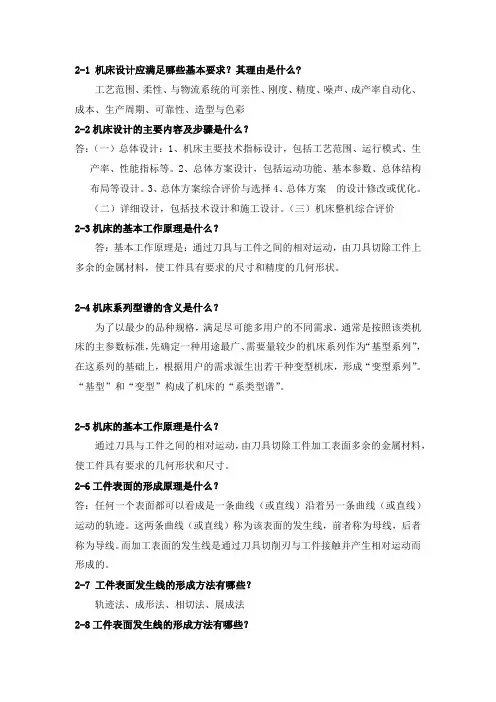

2-1 机床设计应满足哪些基本要求？其理由是什么?工艺范围、柔性、与物流系统的可亲性、刚度、精度、噪声、成产率自动化、成本、生产周期、可靠性、造型与色彩2-2机床设计的主要内容及步骤是什么？答：（一）总体设计：1、机床主要技术指标设计，包括工艺范围、运行模式、生产率、性能指标等。

2、总体方案设计，包括运动功能、基本参数、总体结构布局等设计。

3、总体方案综合评价与选择4、总体方案的设计修改或优化。

（二）详细设计，包括技术设计和施工设计。

（三）机床整机综合评价2-3机床的基本工作原理是什么？答：基本工作原理是：通过刀具与工件之间的相对运动，由刀具切除工件上多余的金属材料，使工件具有要求的尺寸和精度的几何形状。

2-4机床系列型谱的含义是什么？为了以最少的品种规格，满足尽可能多用户的不同需求，通常是按照该类机床的主参数标准，先确定一种用途最广、需要量较少的机床系列作为“基型系列”，在这系列的基础上，根据用户的需求派生出若干种变型机床，形成“变型系列”。

“基型”和“变型”构成了机床的“系类型谱”。

2-5机床的基本工作原理是什么？通过刀具与工件之间的相对运动，由刀具切除工件加工表面多余的金属材料，使工件具有要求的几何形状和尺寸。

2-6工件表面的形成原理是什么？答：任何一个表面都可以看成是一条曲线（或直线）沿着另一条曲线（或直线）运动的轨迹。

这两条曲线（或直线）称为该表面的发生线，前者称为母线，后者称为导线。

而加工表面的发生线是通过刀具切削刃与工件接触并产生相对运动而形成的。

2-7 工件表面发生线的形成方法有哪些？轨迹法、成形法、相切法、展成法2-8工件表面发生线的形成方法有哪些？1、轨迹法2、成形法3、相切法4、展成法2-9机床的运动功能有哪些？1、操作面板它是操作人员与数控装置进行信息交流的工具。

2、控制介质与输入输出设备控制介质是记录零件加工程序的媒介输入输出设备是CNC系统与外部设备进行交互装置。

交互的信息通常是零件加工程序。

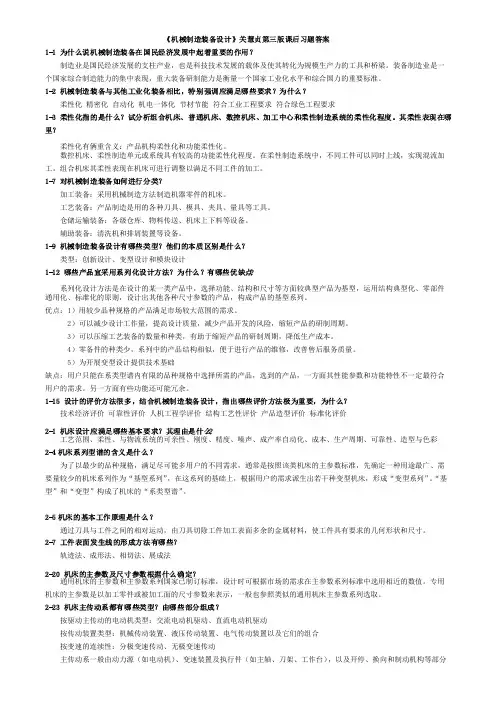

关慧贞和冯辛安主编《机械制造装备设计》第三版课后习题详细答案机械工业出版社1《机械制造装备设计》关慧贞第三版课后习题答案1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。

装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。

1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？柔性化精密化自动化机电一体化节材节能符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。

其柔性表现在哪里？柔性化有俩重含义：产品机构柔性化和功能柔性化。

数控机床、柔性制造单元或系统具有较高的功能柔性化程度。

在柔性制造系统中，不同工件可以同时上线，实现混流加工。

组合机床其柔性表现在机床可进行调整以满足不同工件的加工。

1-7 对机械制造装备如何进行分类？加工装备：采用机械制造方法制造机器零件的机床。

工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。

仓储运输装备：各级仓库、物料传送、机床上下料等设备。

辅助装备：清洗机和排屑装置等设备。

1-9 机械制造装备设计有哪些类型？他们的本质区别是什么？类型：创新设计、变型设计和模块设计1-12 哪些产品宜采用系列化设计方法？为什么？有哪些优缺点?系列化设计方法是在设计的某一类产品中，选择功能、结构和尺寸等方面较典型产品为基型，运用结构典型化、零部件通用化、标准化的原则，设计出其他各种尺寸参数的产品，构成产品的基型系列。

优点：1）用较少品种规格的产品满足市场较大范围的需求。

2）可以减少设计工作量，提高设计质量，减少产品开发的风险，缩短产品的研制周期。

3）可以压缩工艺装备的数量和种类，有助于缩短产品的研制周期，降低生产成本。

4）零备件的种类少，系列中的产品结构相似，便于进行产品的维修，改善售后服务质量。

《机械制造装备设计》第3版第二章习题参考答案2-1 何谓转速图中的一点三线？机床的转速图表示什么？转速图包括一点三线：转速点，主轴转速线，传动轴线，传动线。

⑴转速点 主轴和各传动轴的转速值，用小圆圈或黑点表示，转速图中的转速值是对数值。

⑵主轴转速线 由于主轴的转速数列是等比数列，所以主轴转速线是间距相等的水平线，相邻转速线间距为ϕlg 。

⑶传动轴线 距离相等的铅垂线。

从左到右按传动的先后顺序排列，轴号写在上面。

铅垂线之间距离相等是为了图示清楚，不表示传动轴间距离。

⑷传动线 两转速点之间的连线。

传动线的倾斜方式代表传动比的大小，传动比大于1，其对数值为正，传动线向上倾斜；传动比小于1，其对数值为负，传动线向下倾斜。

倾斜程度表示了升降速度的大小。

一个主动转速点引出的传动线的数目，代表该变速组的传动副数；平行的传动线是一条传动线，只是主动转速点不同。

转速图是表示主轴各转速的传递路线和转速值，各传动轴的转速数列及转速大小，各传动副的传动比的线图。

2-2 结构式与结构网表示机床的什么内容？只表示传动比的相对关系，主轴转速的传递路线，而不表示传动轴（主轴除外）转速值大小的线图称为结构网。

结构式是结构网的数学表达式或等比数列变速系统原理数学表达式。

2-3等比传动系统中，总变速范围与各变速组的变速范围有什么关系？与主轴的转速级数有什么关系？总变速范围为R r r r r j P P P P Z J ===--01211012ΛΛϕϕ2-4 等比传动系统中，各变速组的级比指数有何规律？ 第j 扩大组的级比指数为x P P P P j j =-0121Λ()2-5 拟定转速图的原则有哪些？ 1． 极限传动比、极限变速范围原则 一般限制最小传动比为min i ≥1/4；为减少振动，提高传动精度，直齿轮的最大传动比i max≤2，斜齿圆柱齿轮max i ≤2.5；直齿轮变速组的极限变速范围是842=⨯=r斜齿圆柱齿轮变速组的极限变速范围为1045.2=⨯=r2． 确定传动顺序及传动副数的原则从传动顺序来讲，应尽量使前面的传动件多一些。

《机械制造装备设计》关慧贞第三版课后习题答案《机械制造装备设计》关慧贞第三版课后习题答案1-1为何说机械制造装备在公民经济发展中起侧重要的作用？制造业是公民经济发展的支柱家产，也是科技技术发展的载体及使其转变为规模生产力的工具和桥梁。

装备制造业是一个国家综合制造能力的集中表现，重要装备研制能力是权衡一个国家工业化水平易综合国力的重要标准。

1-2机械制造装备与其余工业化妆备对比，特别重申应知足哪些要求？为何？柔性化精细化自动化机电一体化节材节能切合工业工程要求切合绿色工程要求1-3柔性化指的是什么？试剖析组合机床、一般机床、数控机床、加工中心和柔性制造系统的柔性化程度。

其柔性表此刻哪里？柔性化有俩重含义：产品机构柔性化和功能柔性化。

数控机床、柔性制造单元或系统拥有较高的功能柔性化程度。

在柔性制造系统中，不一样工件能够同时上线，实现混流加工。

组合机床其柔性表此刻机床可进行调整以知足不一样工件的加工。

1-7对机械制造装备如何进行分类？加工装备：采纳机械制造方法制造机器零件的机床。

工艺装备：产品制造是用的各样刀具、模具、夹具、量具等工具。

仓储运输装备：各级库房、物料传递、机床上下料等设施。

协助装备：冲洗机和排屑装置等设施。

1-9机械制造装备设计有哪些种类？他们的实质差别是什么？种类：创新设计、变型设计和模块设计1-12哪些产品宜采纳系列化设计方法？为何？有哪些优弊端?系列化设计方法是在设计的某一类产品中，选择功能、结构和尺寸等方面较典型产品为基型，运用结构典型化、零零件通用化、标准化的原则，设计出其余各样尺寸参数的产品，构成产品的基型系列。

长处： 1）用较少品种规格的产品知足市场较大范围的需求。

2）能够减少设计工作量，提升设计质量，减少产品开发的风险，缩短产品的研制周期。

3）能够压缩工艺装备的数目和种类，有助于缩短产品的研制周期，降低生产成本。

4）零备件的种类少，系列中的产品结构相像，便于进行产品的维修，改良售后服务质量。

第二章金属切削机床设计1.机床设计应满足哪些基本要求，其理由是什么？答：机床设计应满足如下基本要求：1）、工艺范围，机床工艺范围是指机床适应不同生产要求的能力，也可称之为机床的加工功能。

机床的工艺范围直接影响到机床结构的复杂程度、设计制造成本、加工效率和自动化程度。

2）、柔性，机床的柔性是指其适应加工对象变化的能力，分为功能柔性和结构柔性；3）、与物流系统的可接近性，可接近性是指机床与物流系统之间进行物料（工件、刀具、切屑等）流动的方便程度；4）、刚度，机床的刚度是指加工过程中，在切削力的作用下，抵抗刀具相对于工件在影响加工精度方向变形的能力。

刚度包括静态刚度、动态刚度、热态刚度。

机床的刚度直接影响机床的加工精度和生产率；5）、精度，机床精度主要指机床的几何精度和机床的工作精度。

机床的几何精度指空载条件下机床本身的精度，机床的工作精度指精加工条件下机床的加工精度（尺寸、形状及位置偏差）。

6）、噪声；7）、自动化；8）、生产周期；9）、生产率，机床的生产率通常是指单位时间内机床所能加工的工件数量来表示。

机床的切削效率越高，辅助时间越短，则它的生产率越高。

10）、成本，成本概念贯穿在产品的整个生命周期内，包括设计、制造、包装、运输、使用维护、再利用和报废处理等的费用，是衡量产品市场竞争力的重要指标；11）、可靠性，应保证机床在规定的使用条件下、在规定的时间内，完成规定的加工功能时，无故障运行的概率要高。

12）、造型与色彩，机床的外观造型与色彩，要求简洁明快、美观大方、宜人性好。

应根据机床功能、结构、工艺及操作控制等特点，按照人机工程学要求进行设计。

2.机床设计的主要内容及步骤是什么？答：一般机床设计的内容及步骤大致如下：（1）总体设计包括机床主要技术指标设计：工艺范围运行模式，生产率，性能指标，主要参数，驱动方式，成本及生产周期；总体方案设计包括运动功能设计，基本参数设计，传动系统设计，传动系统图设计，总体结构布局设计，控制系统设计。

1.钻床的主运动参数为 主轴的转速 ,品的主参数应尽可能采用 优先数系 。

2.辅助支承和可调支承的区别 辅助支承起定位作用,可调支承不起定位作用。

3.产品系列化设计的”三化”是指 系列化、标准化、通用化 。

4.磨床的主运动是指 砂轮的回转运动。

5.主轴的变速范围是指 主轴的最大转速与最小转速的比值 。

6.有级变速主轴转速一般按 等比级数 排列。

7.进给系统中,各传动件的计算转速是 最高转速 。

8.机床支承件常用的材料是 铸铁 。

9. 设计分级变速箱时,变速箱公比取大于电动机的恒功率调速范围,变速箱结构 简单 ,主传动系功率特性图 缺口 。

10.专用机床夹具至少必须由 定位装置、夹紧装置和底座 三个基本部分组成。

11. 在夹具中采用偏心轮夹紧工件比用螺旋压板夹紧工件的动作 快 ，但其自锁性要比后者 差 。

12.料仓式上料装置的基本组成是 料仓,隔料器,上料器,上料杆和卸料杆 。

13.在选择机床主轴滚动轴承时,后轴承精度常比前轴承精度 低 。

14.磨床运动功能图的运动功能式为 W/CfZfXfBaCp /T 。

15.无论是方形、圆形或矩形，空心截面的刚度都比实心截面的 大 ，圆形截面的抗扭刚度比方形截面 大 ，抗弯刚度比方形截面 小 。

二、计算题：(10%)工件定位的三种方案如图所示,要求加工表面DB 距孔尺寸为A,试分析计算各种定位方案的定位误差?哪种定位方案较好?解:(1)mm D 52.045sin 2/17.04.0=+=∆(2)mm D 485.02/17.04.0=+=∆(3)mm D 82.0)08.017.017.0(4.0=+++=∆B 方案较好。

三、分析题：(15%)设计升降台铣床主传动系统,ϕ=1.41,主轴转速为n=45~2000r/min ,电动机转速为min /1440r n =电。

(1)写出结构式 (2) 画出转速图1.答:十二级转速为:45r/min,63r/min,90r/min,125r/min,180r/min,250r/min,355r/min,500r/min,710r/min,1000r/min,1400r/min,2000r/min12=31×23×262.某机床主轴的转速图如图所示，若主轴计算转速为160r/min，要求确定各中间传动轴及各齿轮的计算转速。
