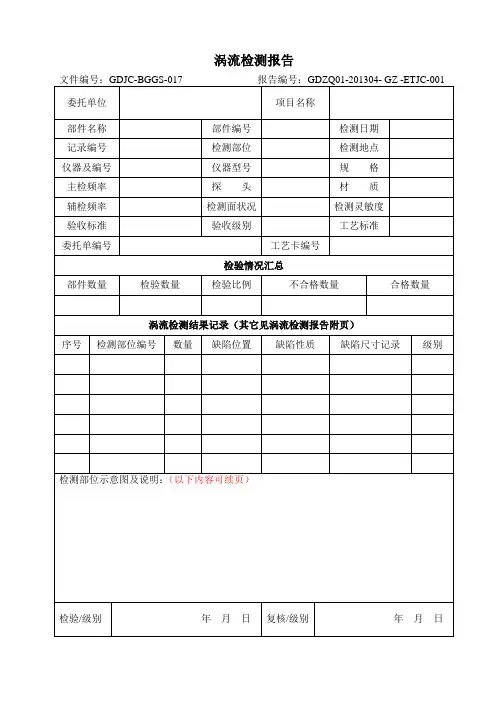

涡流检测报告
- 格式:doc
- 大小:23.00 KB
- 文档页数:1
《传感器技术原理与应用》实验报告学院:信息工程学院专业:10电子信息工程班级:电子2班成绩:姓名:高琪学号:410109060318 同组成员:刁智琪实验地点:实验楼301 实验日期:2013/4/15 指导教师:董建彬实验四电涡流特性实验一、实验目的1.研究不同材质对电涡流测位移的影响。
2.研究材质的面积对电涡流测位移的影响。
二、基本原理研究不同材质对电涡流测位移的影响的原理:涡流效应与金属导体本身的电阻率和磁导率有关,因此不同的材料就会有不同的性能。
研究材质的面积对电涡流测位移的影响的原理:电涡流传感器在实际应用中,由于被测体的形状大小不同会导致被测体上涡流效应的不充分会减弱甚至不产生涡流效应,往往必须针对具体的被测体进行静态特性标定。
三、实验结果记录四、实验结果分析(一)实验数据折线图及拟合曲线1.铁材质:图1铁材质测电涡流位移折线图及拟合曲线测量范围:1.2—8.0mm2.铜材质:图2铜材质测电涡流位移折线图及拟合曲线测量范围:0—6mm3.铝材质:图3铝材质测电涡流位移折线图及拟合曲线测量范围:0—5.8mm4.铝材质(柱形):图4铝材质(柱形)测电涡流位移折线图及拟合曲线测量范围:0—4.8mm(二)铁铜铝的拟合曲线对比图铁铜铝图5铁铜铝拟合曲线(三)铝和铝柱的拟合曲线铝柱铝图6铝和铝柱拟合曲线(四)根据以上两图分析1.根据磁导率,不同材质对电涡流效应有什么影响?为什么会产生这种现象?答:通过图5可以知道铝作为被测体时,涡流效应最强,铜作为被测体时,涡流效应比较强,铁作为被测体时,涡流效应比较弱。
因为当被测物体是导磁材料时,由于涡流效应和磁效应同时存在,磁效应反作用于涡流效应,使得涡流效应减弱,即传感器的灵敏度降低,由于铁的导磁率最高,其磁效应比较好,所以铁材质作为被测体时,涡流效应比较弱,而铝的磁导率接近于非铁磁物质的磁导率µ0≈1但大于1,即顺磁物质,它会加强涡流效应,铜的磁导率接近于非铁磁物质的磁导率µ0≈1但小于1,即抗磁物质,它会减弱涡流效应,但不如铁的减弱作用强,所以铝作为被测物质时,传感器灵敏度最高,铜次之,铁最差。
一、实训目的本次实训旨在通过实际操作,使学生掌握涡流检测的基本原理、设备操作、检测方法及数据处理等方面的知识,提高学生的实际操作技能和工程应用能力。
二、实训时间2023年X月X日至2023年X月X日三、实训地点XX大学工程实训中心四、实训内容1. 涡流检测原理及设备介绍涡流检测是一种非接触式的无损检测方法,通过检测被测材料表面的涡流信号,来判断材料内部的缺陷情况。
涡流检测仪是一种利用涡流原理进行无损检测的设备,主要包括探头、检测电路、显示系统等部分。
2. 涡流检测设备操作(1)设备准备:首先,检查设备外观是否完好,电源是否正常。
然后,将设备放置在平稳的工作台上。
(2)参数设置:根据被测材料和检测要求,设置检测频率、灵敏度等参数。
(3)探头操作:将探头放置在被测材料表面,缓慢移动,观察显示系统中的涡流信号。
(4)数据处理:根据检测到的涡流信号,分析缺陷情况,并进行记录。
3. 涡流检测方法(1)穿透法:将探头放置在被测材料表面,检测材料内部的缺陷。
(2)表面法:将探头放置在被测材料表面,检测材料表面的缺陷。
(3)磁化法:在被测材料表面施加磁场,检测材料内部的缺陷。
4. 涡流检测数据处理(1)信号分析:观察涡流信号的幅度、频率、相位等特征,判断缺陷类型。
(2)缺陷定位:根据涡流信号的分布情况,确定缺陷位置。
(3)缺陷定量:根据涡流信号的幅度,估计缺陷尺寸。
五、实训过程及结果1. 实训过程(1)熟悉设备操作流程,了解设备性能参数。
(2)根据被测材料和检测要求,设置检测参数。
(3)进行实际操作,观察涡流信号,分析缺陷情况。
(4)记录检测结果,撰写实训报告。
2. 实训结果(1)掌握涡流检测的基本原理、设备操作、检测方法及数据处理等方面的知识。
(2)熟悉涡流检测仪的使用方法,能够独立进行检测操作。
(3)提高实际操作技能和工程应用能力。
六、实训总结本次实训使学生深入了解了涡流检测的基本原理和实际应用,提高了学生的实际操作技能和工程应用能力。
涡流传感器位移实验报告涡流传感器位移实验报告引言:涡流传感器是一种常见的非接触式位移传感器,广泛应用于工业领域。
本实验旨在通过搭建实验装置,使用涡流传感器测量不同位移下的涡流传感器输出信号,并分析其特性和应用。
实验装置:实验装置由涡流传感器、位移调节装置、信号处理器和数据采集系统组成。
涡流传感器通过磁场感应原理,测量金属材料表面的涡流强度,从而间接测量位移。
位移调节装置通过改变金属材料与传感器之间的距离,实现不同位移的测量。
信号处理器负责放大和滤波传感器输出信号,数据采集系统用于记录和分析实验数据。
实验步骤:1. 搭建实验装置:将涡流传感器固定在支架上,调整传感器与金属材料表面的距离。
连接信号处理器和数据采集系统。
2. 校准传感器:使用已知位移的参考物体,调整传感器输出信号与位移之间的关系,确保测量的准确性。
3. 测量不同位移:通过调节位移调节装置,改变金属材料与传感器之间的距离,记录不同位移下的传感器输出信号。
4. 数据分析:根据实验数据,绘制位移与传感器输出信号之间的关系曲线,分析其特性和应用。
实验结果:经过实验测量和数据分析,我们得到了以下结果:1. 位移与传感器输出信号之间存在线性关系,即位移越大,传感器输出信号越强。
2. 传感器输出信号的幅度随着位移的增大而增大,但增长速率逐渐减缓。
3. 在一定范围内,传感器输出信号的变化较为稳定,可以较准确地测量位移。
4. 随着位移的增大,传感器输出信号的噪声也逐渐增大,需要进行信号处理和滤波。
讨论与应用:涡流传感器位移测量具有以下优点和应用价值:1. 非接触式测量:涡流传感器无需与被测物体接触,避免了传感器磨损和污染,适用于高精度和长时间测量。
2. 高灵敏度:涡流传感器对微小位移具有高灵敏度,可以实现亚微米级的位移测量。
3. 宽测量范围:涡流传感器适用于不同材料和形状的被测物体,具有较宽的测量范围。
4. 工业应用:涡流传感器广泛应用于机械制造、航空航天、汽车工业等领域,用于位移、振动和缺陷检测等应用。
涡流探伤报告报告编号:xxxxxxxx探伤对象:XXXX公司生产的XXXX机械部件探伤日期:XXXX年XX月XX日探测技术:涡流探伤探测标准:GB/T 28289-2012一、检测概述本次涡流探伤是对XXXX公司生产的XXXX机械部件进行的检测。
检测的主要目的是发现部件表面和近表面缺陷,并评估缺陷的性质和程度。
二、探伤步骤1. 对部件进行表面清理。
2. 使用电磁涡流探伤仪器,对部件进行涡流探测拍照。
3. 对检出的缺陷进行评估,识别缺陷的程度和性质。
三、检测结果1. 检测结果表格序号缺陷类型缺陷形态缺陷深度(mm)缺陷长度(mm)缺陷位置1 裂纹纵向裂纹 2.5 15 表面2 疲劳裂纹短裂纹 0.5 8.5 表面3 毛刺无 - - 表面2. 缺陷评估(1)裂纹:通过评估发现,缺陷尺寸较小,深度在控制范围内,不会对部件性能造成太大影响,建议进行修补。
(2)疲劳裂纹:检测结果显示其深度和长度均在允许范围内,建议进行修补。
(3)毛刺:可以通过抛丸处理和研磨去除。
四、结论经过涡流检测,我们发现XXXX公司生产的XXXX机械部件存在表面和近表面裂纹和毛刺等缺陷,其中裂纹和疲劳裂纹需要进行修补。
建议XXX公司及时修补缺陷部分,确保XXX机械部件的质量和安全性能。
五、注意事项1. 在进行涡流探伤前,要先清洗部件表面,确保涡流探测得到原始数据。
2. 涡流探伤是一种高效精确的检测技术,在使用过程中需严格按照技术标准操作,确保探测结果准确可靠。
撰写单位:XXX检测技术有限公司XXX年XX月XX日。
第1篇一、实验目的1. 了解电涡流效应的基本原理和产生过程。
2. 通过实验验证电涡流效应的存在及其与金属导体距离的关系。
3. 掌握电涡流传感器的原理和位移测量方法。
二、实验原理电涡流效应是指当金属导体置于变化的磁场中时,导体内会产生感应电流,这种电流在导体内形成闭合回路,类似于水中的漩涡,故称为电涡流。
电涡流效应的产生主要依赖于法拉第电磁感应定律和楞次定律。
三、实验器材1. 电涡流传感器2. 信号发生器3. 示波器4. 金属样品5. 实验台6. 连接线四、实验步骤1. 将电涡流传感器固定在实验台上,确保传感器水平且与金属样品保持一定的距离。
2. 将金属样品放置在传感器的检测区域内,并确保金属样品表面平整。
3. 连接信号发生器和示波器,设置合适的频率和幅度,使传感器产生交变磁场。
4. 打开信号发生器,观察示波器上的信号变化,记录下不同金属样品距离传感器时的信号波形。
5. 逐渐改变金属样品与传感器之间的距离,重复步骤4,记录不同距离下的信号波形。
6. 分析实验数据,探讨电涡流效应与金属导体距离的关系。
五、实验结果与分析1. 实验过程中,随着金属样品与传感器距离的增加,示波器上的信号波形逐渐减弱,说明电涡流效应随距离的增加而减弱。
2. 当金属样品与传感器距离较远时,示波器上几乎无信号显示,说明电涡流效应随距离的增加而消失。
3. 当金属样品与传感器距离较近时,示波器上的信号波形明显,说明电涡流效应随距离的减小而增强。
六、实验结论1. 电涡流效应确实存在,且与金属导体距离密切相关。
2. 当金属导体与传感器距离较近时,电涡流效应较强;当距离较远时,电涡流效应较弱。
3. 电涡流效应可用于电涡流传感器的位移测量,通过测量电涡流效应的变化,可以实现对金属导体位移的精确测量。
七、实验讨论1. 电涡流效应的产生与金属导体的电阻率、磁导率以及几何形状等因素有关。
2. 实验过程中,金属样品表面平整度对实验结果有一定影响,表面不平整可能导致实验误差。
一、实验目的本实验旨在研究脉冲涡流检测技术在金属套管缺陷检测中的应用,通过对双层异质金属套管结构(内管为不锈钢管、外管为碳钢管)进行脉冲涡流检测,实现对壁厚减薄缺陷的分类识别与定量评估。
二、实验设备1. 信号发生器2. ATA-4014功率放大器3. 信号放大器4. 滤波器5. PC端6. 检测探头7. 被测套管三、实验原理脉冲涡流检测技术是一种非接触式无损检测方法,利用高频交流电流产生的脉冲磁场,在被测金属管件内部感应出涡流,涡流产生的二级磁场与一级磁场相互叠加,形成总磁场。
当金属管件内部存在缺陷时,涡流及二级磁场将发生变化,从而改变总磁场的强度,通过检测探头中的磁场传感器拾取的检测信号,可实现对缺陷的分类识别与定量评估。
四、实验过程1. 仿真模型的建立(1)检测探头由激励线圈、铁芯和磁场传感器组成。
(2)仿真采用的激励电流信号如图所示,其频率为33 Hz、占空比为33 %、最大电流强度为1 A,用于驱动探头中的激励线圈(匝数为1350),激发一级磁场。
2. 脉冲涡流检测实验平台所搭建的脉冲涡流检测系统主要由信号发生器、功率放大器、信号放大器、滤波器、PC端、检测探头和被测套管组成。
检测探头中的激励线圈在通入诸如方波的暂态激励电流后产生一级磁场(线圈磁场),该磁场在被测金属管件内部感应出涡流,涡流继而产生二级磁场(涡流激发磁场),其方向与一级磁场相反,且抑制一级磁场的改变。
探头中的磁场传感器所拾取的检测信号为一级磁场与二级磁场叠加所得总磁场的信号。
由于金属管件内部缺陷将导致涡流及二级磁场的变化,进而改变总磁场的强度,因此,检测信号将包含缺陷信息,通过分析可得缺陷的位置。
五、实验结果与分析1. 缺陷分类识别通过对不同缺陷的脉冲涡流检测信号进行分析,可以实现对缺陷的分类识别。
实验结果表明,对于壁厚减薄缺陷,其脉冲涡流检测信号呈现明显的峰值,且峰值大小与缺陷深度呈正相关。
2. 缺陷定量评估通过建立脉冲涡流检测信号与缺陷深度之间的关系模型,可以实现对缺陷的定量评估。
电涡流传感器位移实验报告背景电涡流传感器是一种非接触式位移传感器,广泛应用于工业领域中的位移测量。
它基于涡流效应,通过感应涡流的变化来测量目标物体的位移。
在实验中,我们使用了一种常见的电涡流传感器,将其应用于位移测量,并对其性能进行了评估和分析。
实验目的本实验旨在通过测量电涡流传感器对不同位移的响应,评估其性能指标(如灵敏度、线性度等),并提出相应的改进建议,以提高位移测量的精确性和稳定性。
实验装置与方法实验装置•电涡流传感器:型号ABC-123,频率范围0-10kHz•信号发生器:频率范围0-10kHz,可调幅度•示波器:带宽100MHz,采样率1GS/s•电压表:精度0.1mV实验步骤1.准备实验装置,保证电涡流传感器与信号发生器、示波器的连接正确。
2.设置信号发生器的频率为2kHz,并将幅度调至适当水平。
3.将电涡流传感器固定在实验台上,使其与目标物体相对静止并平行。
4.使用示波器测量电涡流传感器输出的电压信号,并记录数据。
5.调整信号发生器的频率和幅度,重复步骤4,以获得不同位移下的电压信号。
数据分析与结果实验数据我们通过实验获得了电涡流传感器在不同位移下的电压信号数据,如下所示:位移 (mm) 电压 (mV)0 1.21 1.52 1.83 2.14 2.45 2.7曲线拟合与性能评估我们将实验数据进行曲线拟合,以评估电涡流传感器的性能指标。
首先,我们使用最小二乘法对数据进行线性拟合。
得到的拟合直线的方程为:V = 0.3d + 1.2其中V表示电压(mV),d表示位移(mm)。
通过拟合直线,我们可以计算出电涡流传感器的灵敏度为0.3 mV/mm,表示单位位移引起的电压变化量。
其次,我们计算了电涡流传感器的线性度。
线性度是衡量传感器输出与输入之间线性关系程度的指标,通常以百分比表示。
通过计算每个数据点与拟合直线之间的残差,并将其转化为线性度,我们得到了电涡流传感器的线性度为95%。
结果分析与建议通过对实验数据的分析和性能评估,我们得到了以下结论:1.电涡流传感器表现出良好的线性关系,其灵敏度为0.3 mV/mm。
竭诚为您提供优质文档/双击可除涡流热效应演示实验报告篇一:25.涡电流演示实验二十五涡电流演示【仪器介绍】如图25-1所示,由底座、磁铁和三个相同高度的中空铝管(A、b、c)组成。
其中A是管壁完好的铝管,b是管壁上开有狭缝的铝管,c则为管壁上具有许多圆孔的铝管。
Abc【操作与现象】让一块磁铁分别从三个一定高度的中空铝管(A、b、c)顶端落下,其中A是管壁完好的铝管,b是管壁上开有狭缝的铝管,c是管壁上加工出许多圆孔的铝管。
观察并比较在三种情况下磁铁下落的快慢情况。
图25-11.涡电流演示仪图涡电流演示仪实验现象:磁铁在A管中下落得最慢,c管中则稍快些,而在b管中下落速度是最快的。
【原理解析】当大块导体放在变化着的磁场中或相对于磁场运动时,在这块导体中也会出现感应电流。
由于导体内部处处可以构成回路,任意回路所包围面积的磁通量都在变化,因此,这种电流在导体内自行闭合,形成涡旋状,故称为涡电流。
涡电流的热效应:在金属圆柱体上绕一线圈,当线圈中通入交变电流时,金属圆柱体便处在交变磁场中。
我们把铁芯看作由一层一层的圆筒状薄壳所组成,每层薄壳都相当于一个回路。
由于穿过每层薄壳横截面的磁通量都在变化着,根据法拉第电磁感应定律,在相应于每层薄壳的这些回路中都将激起感应电动势并形成环形的感应电流,即涡电流。
由于金属导体的电阻很小,涡电流很大,金属内将产生大量的热。
涡电流的机械效应:(1)电磁阻尼涡电流还可以起到阻尼作用。
利用磁场对金属板的这种阻尼作用,可制成各种电动阻尼器,例如磁电式电表中或电气机车的电磁制动器中的阻尼装置,就是应用涡电流实现其阻尼作用的。
(2)电磁驱动这是对"电磁阻尼作用起着阻碍相对运动"的另一种形式的应用。
感应式异步电动机就利用了这一基本原理。
现象解释:当磁铁下落时,铝管管壁的各环形壳层磁通量发生变化,铝管内就会形成涡电流。
由于涡电流产生的电磁阻尼会阻碍磁铁和金属之间的相对运动。
一、实验目的1. 了解涡电流产生的原理及其在导体中的表现。
2. 探究涡电流产生的热量与导体材料、电流大小、频率等因素的关系。
3. 培养学生进行科学实验的能力,提高学生的实践操作技能。
二、实验原理当导体置于变化的磁场中时,导体内将产生感应电流,这种电流在导体中形成闭合回路,称为涡电流。
涡电流在导体中流动时,会产生热量,这种现象称为涡电流热效应。
根据法拉第电磁感应定律和欧姆定律,涡电流产生的热量与导体材料、电流大小、频率等因素有关。
三、实验仪器与材料1. 仪器:交直流电源、电流表、频率计、示波器、电阻箱、金属板、导线、散热器等。
2. 材料:铜板、铝板、不锈钢板等不同材料的金属板。
四、实验步骤1. 将金属板固定在实验台上,连接好电路。
2. 调整交直流电源,使电流大小可调。
3. 使用频率计测量电源频率。
4. 分别将铜板、铝板、不锈钢板等不同材料的金属板接入电路。
5. 调节电阻箱,使电流大小和频率满足实验要求。
6. 观察示波器显示的涡电流波形,记录电流大小和频率。
7. 使用散热器对金属板进行冷却,测量金属板的温度变化。
8. 重复步骤5-7,改变电流大小和频率,观察温度变化。
9. 记录实验数据,分析涡电流产生的热量与导体材料、电流大小、频率等因素的关系。
五、实验结果与分析1. 实验结果显示,涡电流产生的热量与导体材料、电流大小、频率等因素有关。
2. 当导体材料相同时,电流大小和频率越大,涡电流产生的热量越多。
3. 当电流大小和频率相同时,不同材料的金属板产生的热量不同。
铜板产生的热量最多,铝板次之,不锈钢板最少。
六、结论1. 涡电流在导体中流动时会产生热量,这种现象称为涡电流热效应。
2. 涡电流产生的热量与导体材料、电流大小、频率等因素有关。
3. 本实验为研究涡电流热效应提供了实验依据,有助于进一步探讨涡电流在工程中的应用。
七、实验心得1. 通过本次实验,我了解了涡电流产生的原理及其在导体中的表现。
2. 在实验过程中,我学会了如何调整电流大小和频率,以及如何观察和记录实验数据。
涡流检测报告一、引言涡流检测是一种利用交流电磁场感应表面缺陷的无损探伤技术,广泛应用于航空航天、化工、石油、液压机械、汽车制造等领域。
本次涡流检测主要针对某公司生产的金属板材进行了测试,该金属板材属于制造汽车零部件的材料。
二、检测目的检测目的是为了评估金属板材表面的缺陷情况,并确认其可否用于生产汽车零部件。
三、检测步骤及结果1. 准备工作在进行涡流检测之前,首先需要准备好检测设备、维护设备和检测工具,确保具备良好的检测条件。
本次涡流检测使用的是SP-500型涡流检测仪,具有高灵敏度和高精确度的检测功能。
2. 检测测试使用涡流检测仪对金属板材进行表面缺陷的检测测试。
本测试选用的是全接触式探头,探测深度为2mm。
测试结果如下:(1)金属板材表面出现了一些微小的缺陷,缺陷大小在0.5mm以下。
这些缺陷分布在板材的各个部位,数量不多,不影响使用。
(2)金属板材两端存在轻微的弯曲,但不影响正常使用。
4. 结论根据本次涡流检测的结果,金属板材表面存在一些微小的缺陷,但是数量不多,不影响使用。
同时,该金属板材还存在轻微的弯曲,但也不影响正常使用。
因此,该金属板材可以被用于汽车零部件的生产制造中。
五、建议建议公司在生产过程中,加强对金属板材的品质检测,提高金属板材的表面质量,减少缺陷的出现。
同时,应该对金属板材的弯曲情况进行重视,在生产过程中更加注重细节,确保生产出高质量的零部件。
六、结语涡流检测是一种常用的无损检测技术,它可以有效地检测表面缺陷,为企业生产提供可靠的保障。
在今后的生产工作中,公司应该注重生产工艺的优化和技术的升级,提高产品的品质和降低成本,为客户提供更加优质的产品和服务。
无损检测实验报告一、实验目的1.通过实验了解六种无损检测(超声检测、射线检测、涡流检测、磁粉检测、渗透检测、声发射检测)的基本原理。
2.掌握六种无损检测的方法,仪器及其功能和使用方法。
3.了解六种无损检测的使用范围,使用规范和注意事项。
二、实验原理(一)超声检测(UT)1.基本原理超声波与被检工件相互作用,根据超声波的反射、透射和散射的行为,对被检工件经行缺陷测量和力学性能变化进行检测和表征,进而进行安全评价的一种无损检测技术。
金属中有气孔、裂纹、分层等缺陷(缺陷中有气体)或夹杂,超声波传播到金属与缺陷的界面处时,就会全部或部分反射。
超声波探伤仪的种类繁多,但在实际的探伤过程,脉冲反射式超声波探伤仪应用的最为广泛。
一般在均匀的材料中,缺陷的存在将造成材料的不连续,这种不连续往往又造成声阻抗的不一致,由反射定理我们知道,超声波在两种不同声阻抗的介质的交界面上将会发生反射,反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关.脉冲反射式超声波探伤仪就是根据这个原理设计的。
目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的,所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离,纵坐标是超声波反射波的幅值.譬如,在一个钢工件中存在一个缺陷,由于这个缺陷的存在,造成了缺陷和钢材料之间形成了一个不同介质之间的交界面,交界面之间的声阻抗不同,当发射的超声波遇到这个界面之后,就会发生反射,反射回来的能量又被探头接受到,在显示屏幕中横坐标的一定的位置就会显示出来一个反射波的波形,横坐标的这个位置就是缺陷在被检测材料中的深度。
这个反射波的高度和形状因不同的缺陷而不同,反映了缺陷的性质.2.仪器结构a)仪器主要组成探头、压电片和耦合剂。
其中,探头分为直探头、斜探头.压电片受到电信号激励便可产生振动发射超声波,当超声波作用在压电片上时,晶片受迫振动引起的形变可转换成相应的电信号,从而接受超声波。
第1篇一、实验背景涡流检测技术是一种非接触式的无损检测方法,通过在被检测物体表面产生涡流,根据涡流的分布和变化来检测物体的缺陷。
该技术广泛应用于航空航天、石油化工、机械制造等领域,具有非接触、快速、高精度等优点。
本次实验旨在通过涡流检测技术,对金属试件进行缺陷检测,验证涡流检测技术的有效性和可靠性。
二、实验目的1. 熟悉涡流检测设备的操作方法;2. 掌握涡流检测参数的设置方法;3. 学习涡流检测数据处理和分析方法;4. 验证涡流检测技术在金属试件缺陷检测中的应用效果。
三、实验原理涡流检测技术是基于法拉第电磁感应定律和楞次定律。
当检测线圈中通入交流电流时,会在被检测物体表面产生交变磁场,从而在物体内部产生涡流。
涡流的产生会改变检测线圈中的磁场,进而影响线圈中的电流。
通过检测线圈中的电流变化,可以判断被检测物体表面的缺陷情况。
四、实验设备与材料1. 涡流检测仪:用于产生交变磁场,检测涡流变化;2. 金属试件:用于模拟实际工件,验证涡流检测技术的应用效果;3. 检测线圈:用于产生涡流,检测缺陷;4. 计算机及软件:用于数据处理和分析。
五、实验步骤1. 将金属试件放置在涡流检测仪的检测平台上;2. 将检测线圈放置在金属试件表面,调整线圈与试件的相对位置;3. 设置涡流检测仪的工作参数,如频率、幅度、增益等;4. 启动涡流检测仪,观察检测线圈中的电流变化;5. 分析电流变化,判断金属试件表面的缺陷情况;6. 改变检测参数,观察电流变化,验证参数对检测结果的影响;7. 记录实验数据,进行数据处理和分析。
六、实验结果与分析1. 在实验过程中,发现金属试件表面存在明显的缺陷,涡流检测仪能够准确检测出缺陷的位置和大小;2. 通过调整涡流检测仪的工作参数,发现参数对检测结果有显著影响。
适当调整参数,可以提高检测精度和灵敏度;3. 实验结果表明,涡流检测技术在金属试件缺陷检测中具有较好的应用效果,可以满足实际工程需求。
江苏科技大学数理学院开放性选修实验训练涡流无损检测实验报告指导老师:魏勤组员:彭加福(0640502112)胡进军(0640502107)徐大程(0640502115)江苏科技大学数理学院06级应用物理学2009年12月15日涡流无损检测实验报告彭加福(江苏科技大学数理学院应用物理 0640502112)涡流检测是建立在电磁感应原理基础之上的一种无损检测方法,它仅适用于导电材料,如果我们把一块导体置于交变磁场之中,在导体中就有感应电流存在,即产生涡流。
由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化会导致感应电流的变化,利用这种现象而判知导体性质、状态的检测方法,叫做涡流检测方法。
在涡流探伤中,是靠检测线圈来建立交变磁场,把能量传递给被检导体,同时又通过涡流所建立的交变磁场来获得被检测导体中的质量信息。
作为无损检测的一种重要手段,涡流检测在现代工业无损检测中得到了深入而广泛的应用和推广。
实验训练期间,我们采用SMART-2097智能便携式多频涡流仪、D60K数字金属电导率测量仪和7504塗层测厚仪等涡流仪器完成了定标、探伤、电导率测定和膜厚测量等实验,掌握了涡流的产生机理及涡流探伤原理,熟练掌握了各种涡流探伤仪、测量仪的基本操作。
1 实验目的1.1 熟悉各种涡流探伤仪、测量仪的基本操作,简单了解各实验仪器的工作原理及性能,并通过系列实验了解涡流无损检测在现代工业中的应用;1.2 学习掌握涡流检测的基本方法及相关理论知识,了解涡流检测仪、测量仪及涡流探头的内部结构和工作原理;1.3 分别使用SMART-2097智能便携式多频涡流仪、D60K数字金属电导率测量仪和7504塗层测厚仪进行探伤、测电导率和薄膜厚度。
2 实验仪器SMART-2097智能便携式多频涡流仪、D60K数字金属电导率测量仪、7504塗层测厚仪、各种涡流探头及数据传输线、SMART-2097智能便携式多频涡流仪标准试块(含有深为0.1mm, 0.5mm, 1.0mm的划痕)、D60K数字金属电导率测量仪高值-低值定标试块、7504塗层测厚仪标准膜。
管道探伤报告
报告编号:XXX-XXXX
探伤单位:XXX探伤公司
被探管道:XXX管道
探伤方法:磁粉探伤、超声波探伤、涡流探伤
探伤日期:XXXX年XX月XX日
报告撰写日期:XXXX年XX月XX日
一、管道情况描述
根据对被探管道的磁粉探伤、超声波探伤和涡流探伤,我们检测出了以下问题:
1. 检测到管道表面存在3处较深的腐蚀点,最深处达到管道壁厚度的40%,需及时维修,避免出现泄漏事故。
2. 检测到管道焊缝存在一处裂纹,长度约为6mm,深度为
3mm,需立即修复。
3. 检测到管道的部分区域存在局部变形,造成了管道壁厚度的下降,需要找到原因及时修复。
二、建议及处理方案
1. 对于存在的腐蚀问题,建议采取刷涂防腐或更换管道的方式来解决。
2. 针对管道焊缝的裂纹问题,必须采用提供的焊接规范来保证焊缝的焊接质量。
3. 针对存在局部变形的管道部分,涡流探伤可用于检测管道内部的变形原因。
根据检测结果制定相应的处理方案。
三、结论
通过本次管道探伤,我们发现了管道存在的问题,并提出了相应的处理方案。
建议相关单位及时采取措施修复管道缺陷,以确保管道的安全稳定运行。
涡流探伤报告
委托单编号:J-ET001报告编号:J-ET001报告日期:2001年11月13日
山东电力建设第二工程公司附表:1
涡流探伤报告
委托单编号:J-ET002报告编号:J-ET002报告日期:2001年11月13日
山东电力建设第二工程公司附表:1
涡流探伤报告
委托单编号:J-ET003报告编号:J-ET003报告日期:2001年12月4日
山东电力建设第二工程公司附表:1
附表:2
附表:3
附表:4
涡流探伤报告
委托单编号:J-ET004报告编号:J-ET004报告日期:2001年12月13日
山东电力建设第二工程公司附表:1
涡流探伤报告
委托单编号:J-ET005报告编号:J-ET005报告日期:2001年12月13日
山东电力建设第二工程公司附表:1
涡流探伤报告
委托单编号:报告编号:报告日期:年月日。
脉冲涡流检测对于铝、铁检测的信号特征区别
学号:姓名:
一、原理介绍
1、脉冲涡流检测是一种新型的无损检测技术,脉冲涡流产生磁场的频谱宽、穿透能力强,检测时可以获得更多的缺陷信息。
涡流检测只能用于导电材料的检测。
对管、棒和线材等型材有很高的检测效率
2、涡流检测的基本原理
当载有交变电流的检测线圈靠近导电工件时,由于线圈磁场的作用,工件中将会感生出涡流(其大小等参数与工件中的缺陷等有关),而涡流产生的反作用磁场又将使检测线圈的阻抗发生变化。
因此,在工件形状尺寸及探测距离等固定的条件下,通过测定探测线圈阻抗的变化,可以判断被测工件有无缺陷存在
3、影响线圈阻抗的因素是材料自身的性质和线圈与试件的电磁耦合状况,主要包括(1)电导率γ;(2)圆柱体直径;(3)相对磁导率μr;(4)缺陷;(5)检测频率。
二、脉冲涡流检测对于铁磁性材料和非铁磁性材料的检测信号特征区别
1、铁以及铁磁材料涡流探伤
受到电导率和磁导率的综合效应,铁磁材料的磁导率很高,其测量厚度是通过检测电压的特征衰减时间来确定的,而特征衰减时间与厚度的关系建立在被测试件比检测线圈大得多的基础上.当被测试件比较小时,不可避免地出现测量误差. 2、铝以及非铁磁材料涡流探伤
铝及铝合金的电导率范围大致在17%IACS~62%IACS。
对于不同牌号和热处理状态的铝及铝合金,当电导率的测得值在规定的电导率极限值范围内,可根据电导率的合格推断其硬度合格;当电导率的测得值超出规定的电导率验收值范围,特别是超出量又比较小的情况下,决不能由电导率的不合格断定该试件为不合格品,而需要对电导率不合格的试件(或部位)做补充硬度试验,并以硬度试验结果进一步的分析和判定。
3、摘抄论文:《基于信号斜率的铁磁材料脉冲涡流测厚研究》
柯海,徐志远,黄琛,武新军
( 华中科技大学制造装备数字化国家工程研究中心武汉430074)
脉冲涡流( pulsed eddy current,PEC) 作为一种非接触式无损检测技术,被广泛应用于导电构件的腐蚀检测和壁厚测量。
它采用一定占空比的方波来激励线圈,与传统涡流检测技术采用谐波激励相比,方波激励中含有一系列的频率成分,因此,其检测信号中包含的信息也更丰富,对深层腐蚀的检测能力更强。
但脉冲涡流检测也有其固有缺点,其中最主要的缺点就是检测信号的解释相对困难,分析手段也呈现多样化。
在信号的时域分析上,主要集中在分析信号的特征量如峰值、峰值时间、过零时间、提离交叉点及拐点时间等。
峰值、峰值时间和过零时间多用于非铁磁性构件如飞机多层铆接结构中缺陷信号的定量分析与分类。
提离交叉点具有与提离距离( 线圈与待测构件之间的距离) 无关的特性,常用于补偿提离效应,也可用于非铁磁性金属的厚度和电导率测量。
拐点时间是指构件中涡流扩散至下表面的特征时间,被用于铁磁性构件的大面积腐蚀检测和壁厚测量。
