无损检测技术中的涡流检测方法详解无损检测技术是一种用于检测材料或构件内部缺陷或性能状态的技术方法，它可以在不破坏被检测材料的情况下对其进行评估和监测。
涡流检测作为无损检测技术的一种方法，被广泛应用于工业生产、航空、航天、汽车、电力等领域。
本文将对涡流检测方法进行详细解释和阐述。

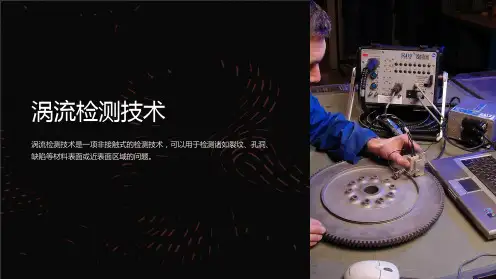

涡流检测是一种基于电磁感应原理的无损检测技术。
其原理是利用交流电源产生的交变电磁场在被测材料中产生涡流，通过对涡流的测量，来判断被测材料的缺陷或性能状态。
涡流检测方法可以检测到多种类型的缺陷，如裂纹、腐蚀、疏松等。
涡流检测方法主要包括以下几个方面：1. 电磁感应原理：涡流检测是基于电磁感应原理的，通过交流电源产生的交变电磁场在被测材料中产生涡流。
当被测材料中存在缺陷时，涡流的路径和强度会发生变化，从而可以判断缺陷的位置和性质。
2. 探头设计：涡流检测中使用的探头通常由线圈和磁芯组成。
线圈通过交流电源激励产生交变磁场，磁芯则用于集中和引导磁场。
探头的设计对于检测效果起着重要的作用，不同类型的缺陷需要不同设计的探头。
3. 缺陷识别：通过分析涡流的强度、相位、频率等参数，可以判断被测材料中的缺陷类型和尺寸。
例如，对于裂纹缺陷，涡流的强度和相位会出现明显的变化。
通过对涡流信号进行数学处理和分析，可以得到准确的缺陷识别结果。
4. 检测技术：涡流检测技术可以分为静态检测和动态检测两种。
静态检测是指将被测材料放置在固定位置，通过探头对其进行检测。
动态检测则是指将探头和被测材料相对运动，通过对运动产生的涡流信号进行检测。
动态检测常用于对大型或复杂构件的检测。
涡流检测方法具有以下优点：1. 非接触性：涡流检测不需要直接接触被测物体，因此不会对被测材料造成损伤或影响其性能。
2. 高灵敏度：涡流检测可以检测到微小尺寸的缺陷，对于裂纹等细小缺陷具有很高的灵敏度。
3. 适用范围广：涡流检测方法适用于多种材料，如金属、合金、陶瓷等。
同时，它可以应用于不同形状和尺寸的材料和构件。

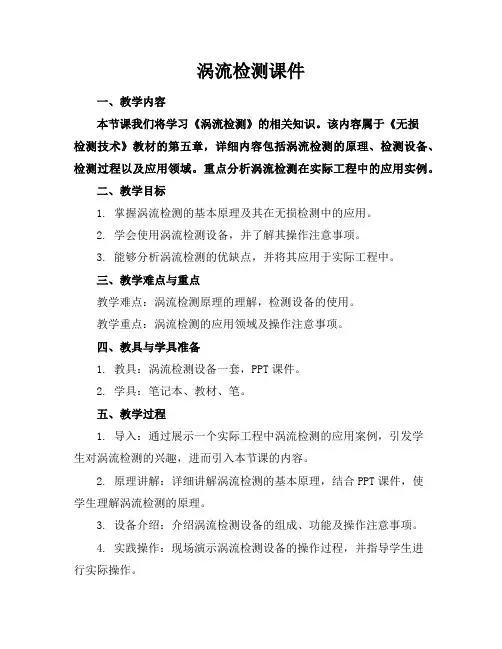

涡流检测课件一、教学内容本节课我们将学习《涡流检测》的相关知识。
该内容属于《无损检测技术》教材的第五章，详细内容包括涡流检测的原理、检测设备、检测过程以及应用领域。
重点分析涡流检测在实际工程中的应用实例。
二、教学目标1. 掌握涡流检测的基本原理及其在无损检测中的应用。
2. 学会使用涡流检测设备，并了解其操作注意事项。
3. 能够分析涡流检测的优缺点，并将其应用于实际工程中。
三、教学难点与重点教学难点：涡流检测原理的理解，检测设备的使用。
教学重点：涡流检测的应用领域及操作注意事项。
四、教具与学具准备1. 教具：涡流检测设备一套，PPT课件。
2. 学具：笔记本、教材、笔。
五、教学过程1. 导入：通过展示一个实际工程中涡流检测的应用案例，引发学生对涡流检测的兴趣，进而引入本节课的内容。
2. 原理讲解：详细讲解涡流检测的基本原理，结合PPT课件，使学生理解涡流检测的原理。
3. 设备介绍：介绍涡流检测设备的组成、功能及操作注意事项。
4. 实践操作：现场演示涡流检测设备的操作过程，并指导学生进行实际操作。
5. 例题讲解：讲解涡流检测在实际工程中的应用实例，使学生学会分析问题、解决问题。
6. 随堂练习：布置一些有关涡流检测的练习题，巩固所学知识。
六、板书设计1. 涡流检测原理2. 涡流检测设备3. 涡流检测操作流程4. 涡流检测应用实例七、作业设计1. 作业题目：分析涡流检测在某一工程领域的应用，阐述其优点及局限性。
2. 答案要点：（1）应用领域：航空航天、汽车制造、电力系统等。
（2）优点：无需耦合剂，检测速度快，易于实现自动化。
（3）局限性：对材料导电性有一定要求，检测深度有限。
八、课后反思及拓展延伸1. 反思：本节课通过实际案例导入、原理讲解、设备演示等环节，使学生掌握了涡流检测的基本知识。
但在教学过程中，要注意关注学生的学习反馈，及时调整教学节奏。
2. 拓展延伸：引导学生了解其他无损检测方法，如超声波检测、射线检测等，以便在实际工程中能够灵活运用各种检测技术。

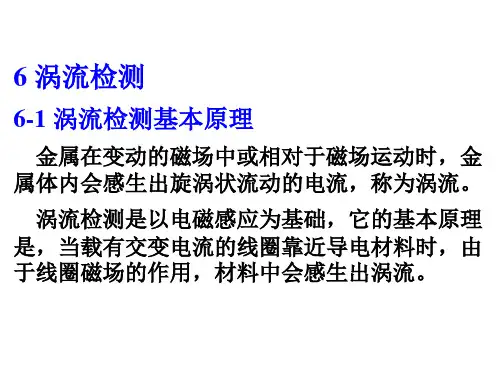

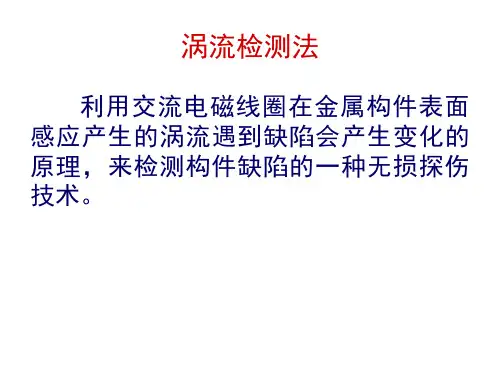

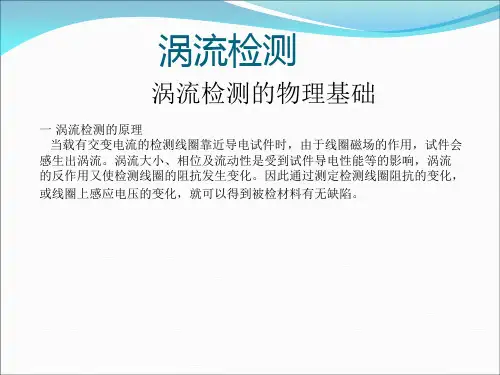

涡流检测原理涡流检测是运用电磁感应原理，将载有正弦波电流激励线圈，接近金属表面时，线圈周围的交变磁场在金属表面感应电流（此电流称为涡流）。
也产生一个与原磁场方向相反的相同频率的磁场。
又反射到探头线圈，导致检测线圈阻抗的电阻和电感的变化，改变了线圈的电流大小及相位。
因此，探头在金属表面移动，遇到缺陷或材质、尺寸等变化时，使得涡流磁场对线圈的反作用不同，引起线圈阻抗变化，通过涡流检测仪器测量出这种变化量就能鉴别金属表面有无缺陷或其它物理性质变化。
涡流检测实质上就是检测线圈阻抗发生变化并加以处理，从而对试件的物理性能作出评价。
影响涡流场的因素有很多，诸如探头线圈与被测材料的耦合程度，材料的形状和尺寸、电导率、导磁率、以及缺陷等等。
因此，利用涡流原理可以进行金属材料探伤、测厚、硬度材质淬火等分选。
1．什么是涡流检测？利用铁磁线圈在工件中感生的涡流,分析工件内部质量状况的无损检测方法称为涡流检测（图1）。

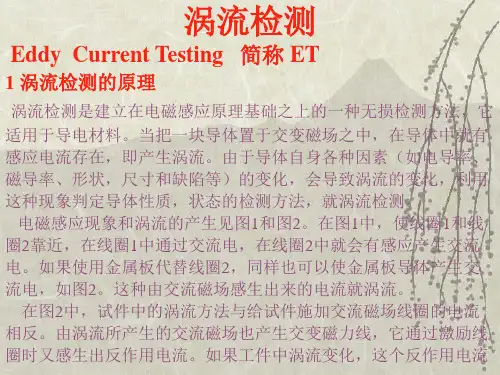

2．涡流检测线圈与工件的相对位置（图2）图1 涡流检测原理图2 涡流线圈与工件的三种位置涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它适用于导电材料，如果我们把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流，由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化会导致感应电流的变化，利用这种现象而判知导体性质、状态的检测方法，叫做涡流检测方法。
在涡流探伤中，是靠检测线圈来建立交变磁场;把能量传递给被检导体;同时又通过涡流所建立的交变磁场来获得被检测导体中的质量信息。
所以说，检测线圈是一种换能器。
检测线圈的形状、尺寸和技术参数对于最终检测是至关重要的。
在涡流探伤中，往往是根据被检测的形状，尺寸、材质和质量要求(检测标准)等来选定检测线圈的种类。
常用的检测线圈有三类：穿过式线圈; 穿过式线圈是将被检测试样放在线圈内进行检测的线圈，适用于管、棒、线材的探伤。
由于线圈产生的磁场首先作用在试样外壁，因此检出外壁缺陷的效果较好，内壁缺陷的检测是利用的渗透来进行的。
《涡流检测》课件一、教学内容本节课的教学内容来自于《无损检测》一书的第五章，主要讲述涡流检测的原理、设备和应用。
具体内容包括：涡流检测的基本原理、涡流检测的设备组成、涡流检测的适用范围和限制、以及涡流检测在实际工程中的应用案例。
二、教学目标1. 让学生了解涡流检测的基本原理，理解涡流检测的设备组成和工作方式。
2. 通过实例分析，使学生掌握涡流检测在实际工程中的应用。
3. 培养学生对涡流检测技术的兴趣，激发学生对无损检测领域的研究热情。
三、教学难点与重点1. 涡流检测的基本原理。
2. 涡流检测设备的组成和工作方式。
3. 涡流检测在实际工程中的应用。
四、教具与学具准备1. PPT课件。
2. 涡流检测设备实物图。
3. 涡流检测实例视频。
五、教学过程1. 实践情景引入：通过涡流检测设备实物图，让学生了解涡流检测在实际工程中的应用。
2. 涡流检测原理讲解：讲解涡流检测的基本原理，包括涡流的产生、发展和消失过程。
3. 涡流检测设备组成：介绍涡流检测设备的组成，包括发射器、接收器、探头等。
4. 涡流检测工作方式：讲解涡流检测的工作方式，包括断线检测、裂纹检测、材料识别等。
5. 实例分析：通过涡流检测实例视频，分析涡流检测在实际工程中的应用。
6. 随堂练习：让学生结合实例，分析涡流检测的适用范围和限制。
7. 板书设计：涡流检测原理、设备组成、应用案例。
8. 作业设计：题目1：涡流检测的基本原理是什么？答案：涡流检测的基本原理是利用交变磁场在导体中产生的涡流效应，对导体进行无损检测。
题目2：涡流检测设备主要由哪些部分组成？答案：涡流检测设备主要由发射器、接收器、探头等部分组成。
题目3：涡流检测在实际工程中有什么应用？答案：涡流检测在实际工程中可以用于断线检测、裂纹检测、材料识别等。
六、课后反思及拓展延伸1. 反思本节课的教学效果，看是否达到了教学目标。
2. 探讨涡流检测在其他领域的应用，激发学生的研究热情。
3. 搜集更多关于涡流检测的最新研究成果，下一节课与学生分享。
无损检测技术中的涡流检测方法详解涡流检测方法是无损检测技术中的一种重要方法，广泛应用于各个领域，如航空航天、石油化工、机械制造等。
本文将详细介绍涡流检测方法的原理、应用场景以及优缺点。
涡流检测（Eddy current testing）是一种基于涡流感应原理的无损检测技术。
它利用感应线圈产生的交流电磁场与被测试物体中存在的缺陷或材料变化相互作用，通过检测电磁场的变化来判断被测物体的质量和完整性。
涡流检测方法可以检测许多不同类型的缺陷，如裂纹、气孔、金属中的杂质等。
涡流检测方法有很多应用场景。
首先，它可以用于表面缺陷的检测。
涡流检测方法可以检测出金属表面的裂纹、腐蚀、划痕等缺陷，对于保证产品质量和安全非常重要。
其次，它可以用于导电材料的非破坏性探伤。
例如，在航空航天领域中，涡流检测可以检测飞机发动机叶片、涡轮叶片等高温部件的裂纹情况。
此外，涡流检测还可以用于金属材料中的疲劳损伤检测、焊接接头质量评估等方面。
涡流检测方法有很多优点。
首先，它可以实现非接触检测，无需与被测物体直接接触，减少了对被测物体的损伤。
其次，涡流检测方法可以高效地检测大面积的缺陷，节省了时间和人力成本。
此外，涡流检测方法适用于各种导电材料，包括金属和合金，具有很高的适应性。
最后，涡流检测方法对材料的电导率变化敏感，可以检测金属材料中的杂质和缺陷。
然而，涡流检测方法也有一些缺点。
首先，它只能用于导电材料的检测，对于非导电材料无法应用。
其次，涡流检测方法对于缺陷的探测深度有限，只能检测物体表面附近的缺陷。
此外，涡流检测方法对于复杂形状的物体或小尺寸缺陷的检测具有一定的限制。
因此，在实际应用中，需要根据具体情况选择适合的检测方法。
在涡流检测方法实施过程中，需要注意一些关键要点。
首先，选择合适的感应线圈和频率。
感应线圈的大小、形状和频率的选择将直接影响到检测结果的质量。
其次，设置合理的检测参数。
检测参数包括检测速度、灵敏度等，需要根据具体情况进行调整。
