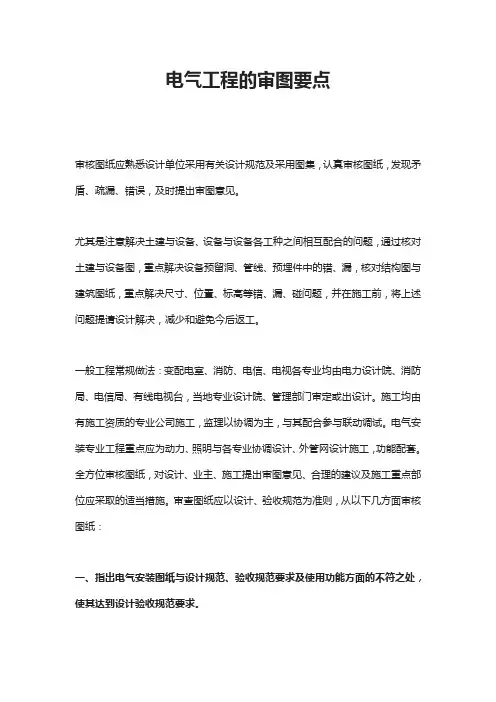

电气工程的审图要点审核图纸应熟悉设计单位采用有关设计规范及采用图集，认真审核图纸，发现矛盾、疏漏、错误，及时提出审图意见。
尤其是注意解决土建与设备、设备与设备各工种之间相互配合的问题，通过核对土建与设备图，重点解决设备预留洞、管线、预埋件中的错、漏，核对结构图与建筑图纸，重点解决尺寸、位置、标高等错、漏、碰问题，并在施工前，将上述问题提请设计解决，减少和避免今后返工。
一般工程常规做法：变配电室、消防、电信、电视各专业均由电力设计院、消防局、电信局、有线电视台，当地专业设计院、管理部门审定或出设计。
施工均由有施工资质的专业公司施工，监理以协调为主，与其配合参与联动调试。
电气安装专业工程重点应为动力、照明与各专业协调设计、外管网设计施工，功能配套。
全方位审核图纸，对设计、业主、施工提出审图意见、合理的建议及施工重点部位应采取的适当措施。
审查图纸应以设计、验收规范为准则，从以下几方面审核图纸：一、指出电气安装图纸与设计规范、验收规范要求及使用功能方面的不符之处，使其达到设计验收规范要求。
1.1 接地体埋设。
应参与现场，熟悉地质报告、地质岩石深度与地下水位；应知土建基础设计型式及有关防水层等。
依据现场各因素，确认设计是否合理、自然接地体可否利用以及设计可否能满足要求。
1.2 应知玻璃幕墙等电位设计、女儿墙铝塑扣板、大理石压顶、不锈钢栏杆、屋顶避雷网格是否满足设计要求与验收规范要求。
1.3 复核避雷引下线间距、避雷网格大小、侧击避雷、金属门窗接地、等电位接地要求。
1.4 应知配电间空间、配电柜高度是否符合操作安全距离。
母线、桥架、配电箱排列间距、接地干线敷设能否满足验收要求。
1.5 强弱电桥架、槽满率是否符合发展与扩容要求，桥架形式、隔断是否符合验收要求。
1.6 照明系统单回路开关，导线截面与开关匹配，上下级开关匹配，设备开关，接触器与设备容量匹配，线路开关整定电流是否符合住宅设计规范要求。
1.7 火灾探测器设计位置与大梁位置、空调风口、灯具、卷帘门等位置是否符合设计要求。
110kV变电站工程中电气施工图纸审核方法及要点:阐述了电气施工图纸审核的重要性及其审核要点,指出电气施工图纸审核直接影响到工程的进度、质量、成本及安全等。
关键词:电气工程;施工图纸;审核要点一、电气施工图纸电气图纸是根据电气工作原理或安装、配线等电力电气工程的要求,按电源、各电气设备和负载之间连接的关系而绘制的图纸。
它是从事电气工程的技术人员进行赖术交流和生产活动所必须掌握的语言。
学会识图的基本方法、步骤以及电工由气图纸中的有关规宗。
二、110kV变电站工程中电气施工图纸审核方法及要点(一)图纸自审1定量审核一是防雷接地材料:主要包括接地极(镀锌角钢、钢管、铜板等)、接地母线(镀锌扁钢、圆钢等)、避雷带(针)、引下线(镀锌扁钢、圆钢等)、断接卡子等。
二是电缆支架、电缆桥架:电缆沟支架数量及梯级式桥架、托盘式桥架、槽式桥架、直通、水平弯通、垂直弯通、立柱、托臂等数量。
三是滑触线:型钢滑触线、安全滑触线、软电缆移动装置等,四是安装用钢材:电气图中安装用钢材比较零散,是施工中必须用到的,但图中经常遗漏这些材料,较常用的有角钢(50 x 50 x5)、槽钢([10、[8)、工字钢(110)、薄钢板等五是照明装置:照明平面布置图中的灯具、开关、插座、导线等汇总数量与材料表应一致。
六是管线用量:即钢管、电缆用量,比较复杂,需要仔细核对。
管线表中的每根管线都要在配管(线)平面图上找到位置,并核对其所给长度是否足够;配管(线)平面中所示的管线都应在管线表中找到,所有管线核对完后,把同规格型号的电缆(线)、钢管相加,与材料表量比较,有问题就要详细记录,为提材料计划、工程签证等作准备。
2定性审核。
一是防雷接地:接地系统不应有遗漏,接地装置与建筑物距离要满足规范要求;避雷针(带)保护范围需满足要求。
二是电缆支架、电缆桥架:电缆支架层数需满足电缆数量及质量要求;电缆桥架选型要适当,一般原则是信号电缆选用槽式桥架,控制电缆选用托盘式桥架,动力电缆选用梯级式桥架或托盘式桥架;防火、高温场所选用阻燃桥架等。
