电气专业图纸审查标准及要点

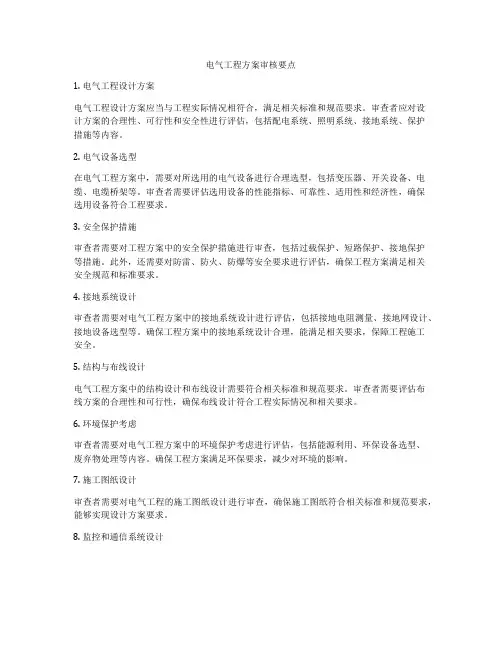

电气工程方案审核要点是什么1. 设计依据和技术方案电气工程方案的设计应当符合相关的技术标准、规范和法规要求，要求设计人员在设计中充分考虑工程的安全性、可靠性、经济性、高效性和环保性等因素。

审核人员应当对设计方案中的设计依据是否符合要求进行审查，包括但不限于相关的国家标准、行业标准、规范和法规，并对设计方案的技术方案进行全面、细致的审查。

2. 设计计算和参数选择电气工程方案的设计计算和参数选择是电气工程设计的核心内容，审核人员应当对设计计算和参数选择进行深入审查。

需要检查设计计算的合理性和准确性，对设计参数的选择是否与设计要求和标准相符进行评定。

此外，需要对设计方案中的电气设备、电缆、配电系统等方面的参数进行审查，确保其符合设计要求和要求的技术标准。

3. 设备选型与配置审核人员需要对设备选型和配置进行审核，包括但不限于变压器、开关设备、配电柜、发电机等设备的选型和配置是否符合设计要求和技术标准要求。

需要审查设备的性能参数、技术指标、质量等方面，确保设备的可靠性和安全性。

4. 线路布局和接线方式电气工程方案中的线路布局和接线方式是关键的设计内容，审核人员需要对线路布局和接线方式进行审查。

需要检查线路布局是否合理、接线方式是否符合技术标准和设计要求，是否考虑了线路的安全性、可靠性和经济性等因素。

5. 保护措施和控制系统审核人员需要对电气工程方案中的保护措施和控制系统进行审查。

需要检查保护装置的配置是否合理、保护设置参数是否正确，控制系统的可靠性和安全性等方面。

需要对电气工程方案中的过电压保护、短路保护、接地保护等进行审查，确保保护措施的有效性。

6. 施工安装和调试方案审核人员需要对电气工程方案中的施工安装和调试方案进行审查。

需要检查施工安装方案的合理性和可行性，是否考虑了施工的安全性、施工过程中的环保等因素，对调试方案的合理性进行评定，确保设备和系统的正常运行。

7. 工程预算和成本控制审核人员需要对电气工程方案的工程预算和成本控制进行审查。

图纸会审注意事项：（1）会审时，施工单位应派人做好会审记录。

（2）会审时，提出的问题和建议，由设计单位负责处理与解答，整理后，填写一式五份的图纸会审记录表，经设计、建设、监理、施工及有关参加会审的单位负责人签章后，施工单位据以施工。

（3）图纸会审记录，要审时间、主持单位、参加单位及参加人员，列入工程技术档案。

图纸会审记录表的格式可参见下表。

图纸会审（或）审核记录年月日第页工程名称建设单位主要问题（或）解决意见建设单位签章施工单位签章设计单位签章监理单位签章其他单位签章1，图纸组成1．1，以建筑平面图做绘图基础时，未完全删除所有与电气无关的图形、符号，较难识图而有的图纸无建筑轴线尺寸、标高，过于简单。

1．2，设计深度不够，省略太多。

如配电系统图，无回路编号，又不做必要的补充，很难理顺各配电柜、配电箱之间的关系。

非标配电箱未给出箱体尺寸，有的配电箱仅给出结构要求，连型号也未标注。

个别工程设计时过于简略、大幅度省略，如电梯机房省去开门方向，配电室省去窗的位置，防雷和按地共用一张图纸等。

2，设计说明2．1，缺项未予说明。

由于某些原因，图纸不设计或委外设计部分未予界定范围，或未予说明。

对于关键部分，如变配电室、备用电源、消防电源等关键部分说明漏项。

2．2，复荷类别、防雷等级、防火级别、保护体系、供电方式及其他特殊要求交代不清，甚至未予交代，相当于整套图纸的设计基准不明。

2．3，引用的规程、定型图交代不清或不是最新版本。

如《等电位施工定型图》，现行标准是参照标准图集等电位联结安装02D50 1，个别图纸仍参照97sD567标准施工。

2．4，配电箱距地标高不明确，不能以底边距地1．5米一慨而论。

分户开关箱距地1 8米，应注明是底边距地，还是中心距地。

集中计量箱距地标高是从底边算起，还是从顶边算起，是否考虑到当地供电部门的特殊要求。

住宅工程配电箱如放在楼梯踏步上，是否考虑受到圈梁和结构暗柱的限制。

3，材料表3．1，图形符号尽量采用国标，其次是部标、行标。

电气施工图审查要点电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。

电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。

本文将介绍电气施工图审查的要点。

一、电源及其电缆管道审查电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。

电源及其电缆管道的审查主要关注以下几个方面：1.电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。

2.电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。

3.电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。

二、电气设备布置审查电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：1.布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。

2.布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。

3.防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。

三、接线图和控制柜布置审查在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。

1.接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。

2.控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。

四、排插和电缆配线图审查1.排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。

2.电缆配线图：在电缆配线图审查中，需要确保电缆的类型、规格、长度等信息标注正确，电缆的布置、折弯、绑扎等是否符合标准，以及电缆的标注是否清晰、明了。

电气工程图纸审查重点一、电气设计总说明1、供电方案是否合理，是否符合供电局的要求和规定；2、供配电系统的合理性、经济性、安全性、节能性要符合国标要求；3、用电负荷等级、变电所位置、高低压进出线位置、负荷总容量应满足要求；4、图纸要求：图纸总类应齐全、说明及标注详尽。

二、图纸类型应包括：1、配电所高低压配电系统图；(电力设计公司后期绘制)2、配电平面图、插座和照明平面图；3、配电箱系统图；4、接地平面图（含总等电位联结、局部等电位联结平面图或大样图）；5、屋面防雷平面图；6、弱电系统图和平面图；7、电气设计说明和主要设备及主材明细表；8、火灾自动报警系统平面图及系统图；9、强、弱电外网路由平面图。

三、供电负荷及线缆审查1、所有用电负荷的计算依据及计算方法是否合理，是否符合国标，照明系统应符合国标；2、所有供配电选用的线缆直径是否合理，是否经济可靠；3、设备用电容量计算方法的合理性、节能性。

四、用电计量1、高压计量和变电所计量应符合供电局的要求；(电力设计公司后期绘制)2、住宅用电计量应满足使用要求，且集中计量；(要求分层计量)3、商业用电计量应便于集中管理和收费；4、公用设备用电计量要设独立的计量表，要便于统计管理。

五、弱电系统1、方案及系统应满足国标和规范要求；2、电视、通信、网络、智能化、消防方案要合理、经济、可靠，设备选型应符合图纸要求，要选用节能型产品；3、消防设备的双电源切换开关要有详细的选型说明，其可靠性和灵敏性要达到国标要求；4、住宅电气点位（强弱电）应合理特别是与家俱位置、水暖设备的关系；5、进户位置、数量、标高应与市政协调，方案内容应满足产品标准及任务书。

六、电外网（设计院出具路由图，施工图由电力部门设计）1、外网线缆、管沟、架空、埋地等敷设方式应有详细说明及局部打样图；2、电外网总平面图应标注所有线缆的型号规格、数量、敷设方式、穿管材料与规格；3、电外网布局走向应合理、简洁、经济，低压外网线缆的敷设距离不应超过250米。

电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。

它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。

审图是确保电气施工图的质量和合规性的关键步骤。

本文将详细介绍电气施工图审图的要点。

二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。

通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。

三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。

这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。

同时，应考虑系统的可扩展性和可维护性。

2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。

还应检查图纸中的标注、说明和细节是否清晰、完整。

3、设备选型：审图时应检查电气设备的选型是否合适。

这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。

4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。

同时，应线路的防护措施是否到位，以防止潜在的安全风险。

5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。

同时，应确保接地装置的可靠性和安全性。

6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。

还应图纸是否符合环保、能效等方面的要求。

7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。

审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。

四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。

2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。

3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。

4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。

项目名称：
单体名称：
电气施工图审查要点
说明：
1. 本审查要点适用于住宅类项目，酒店、写字楼等项目可参照使用。

2. 常规审查是为保证施工图质量所作的基本审查项目。

3. 重点审查是结合以往项目经验易出现问题的项目，或一旦出现问题会引起严重后果的项目。

4. 本要点审查责任人为给电气专业工程师，项目组长对规定内容必须进行审查。

5 . 跨专业交叉互审部分，给电气专业需协同其他专业工程师对照其他专业图纸进行审查，对
有问题的部分需协调解决。

第一部分总则
第二部分电气总平面图
第三部分变、配电房设计图
第四部分动力、照明及防雷设计图
第五部分弱电及消防监控设计图。

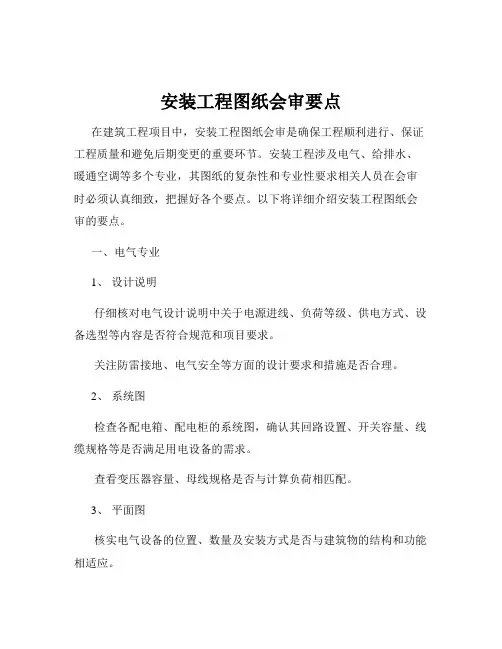

安装工程图纸会审要点在建筑工程项目中，安装工程图纸会审是确保工程顺利进行、保证工程质量和避免后期变更的重要环节。

安装工程涉及电气、给排水、暖通空调等多个专业，其图纸的复杂性和专业性要求相关人员在会审时必须认真细致，把握好各个要点。

以下将详细介绍安装工程图纸会审的要点。

一、电气专业1、设计说明仔细核对电气设计说明中关于电源进线、负荷等级、供电方式、设备选型等内容是否符合规范和项目要求。

关注防雷接地、电气安全等方面的设计要求和措施是否合理。

2、系统图检查各配电箱、配电柜的系统图，确认其回路设置、开关容量、线缆规格等是否满足用电设备的需求。

查看变压器容量、母线规格是否与计算负荷相匹配。

3、平面图核实电气设备的位置、数量及安装方式是否与建筑物的结构和功能相适应。

检查线路走向、桥架布置是否合理，有无与其他专业管线冲突的情况。

插座、灯具的布置是否满足照明和使用要求，其位置和高度是否符合规范。

4、弱电系统对于智能化系统，如监控、门禁、火灾报警等，要审查系统架构、设备布置和线路敷设是否满足功能需求。

确认与其他系统的接口和联动控制方式是否清晰明确。

二、给排水专业1、设计说明了解给排水系统的水源、水质、水压要求，以及排水体制和污水处理方式。

查看管材、阀门、卫生器具等选型是否符合规范和项目标准。

2、平面图检查给排水管道的布置是否合理，有无穿越变形缝、防火墙等不规范之处。

确认卫生间、厨房等用水点的位置和排水坡度是否正确。

核实管道与其他专业管线的间距是否满足施工和维护要求。

3、系统图审查各立管、横管的管径、标高和连接方式是否正确。

查看水箱、水池的容积和水位控制方式是否合理。

4、消防系统对于消火栓系统和自动喷水灭火系统，要检查喷头布置、消火栓位置和消防水量是否符合消防规范。

确认消防管道的材质和连接方式是否满足防火要求。

三、暖通空调专业1、设计说明熟悉空调系统的类型（如中央空调、分体空调等）、冷热源形式和室内外设计参数。

查看风管、水管的保温材料和厚度是否符合节能要求。

1.审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。

2.审图基本原则：安装设备、管线安装位置设计合理、美观且相互之间及与建筑、结构图纸不相矛盾。

3.强电专业审查要点3.1.总体图纸布局、电站、管位布置合理，管材选用合理。

3.2.用电设计容量和供电方式符合供电局规定要求。

3.3.检查每层的电表或配电箱的设计有否遗漏,漏电保护器是否设置,水泵房设安全电压照明及插座。

3.4.校对设计说明和材料明细表，审查是否有错漏。

3.5.动力与照明线路必须分开，室内电器插座开关布置、走线合理、规范。

3.6.校对高压及低压的配电系统图，校对所有平面图的设计。

3.7.防雷系统的设计是否遗漏。

3.8.水泵、空调设备、风机等的配电量需要满足选用设备的功率。

3.9.商场、物业用房、会所、电梯基坑、地下室集水井的排水泵等均应有独立的防触电漏电保护器。

3.10.校对每住宅需用电气设备的布局（如照明、空调、电视）与门框、橱柜、龙头等位置的标高和间距关系。

3.11.电缆沟的设计是否符合规范要求。

3.12.对建筑专业所须开洞、预埋的都须在图中交代清楚，并要注明标高和尺寸。

3.13.各插座应设置在墙砖或地砖中央，各开关及插座位置须配合精装修要求。

3.14.疏散指示照明与消防批准逃生路线是否相符。

3.15.对设备各供电考虑就地控制，以但是后运行及管理维护。

3.16.特殊用房如煤气表房对照明及开关要求。

4.弱电专业审查要点4.1.是否设固话、网络通讯总机房。

4.2.除特殊要求外，进住宅每户的电话线为二路4芯线或一根5类线，设二个电话终端盒位于主卧及客厅；网络宽带每户进一路线，在最远处安装电脑终端面板。

4.3.校对宽带网络系统图、电话系统图、安防系统图（电视监按系统、家庭防盗报警系统、周界报警系统、巡更系统）、有线电视系统图及背景音乐系统等弱电图。

4.4.可视楼宇对讲访客系统的的进户线管应为满足规范和使用要求，对讲系统与报警系统分开。
