电气审图技术要点

电气工程的审图要点审核图纸应熟悉设计单位采用有关设计规范及采用图集，认真审核图纸，发现矛盾、疏漏、错误，及时提出审图意见。

尤其是注意解决土建与设备、设备与设备各工种之间相互配合的问题，通过核对土建与设备图，重点解决设备预留洞、管线、预埋件中的错、漏，核对结构图与建筑图纸，重点解决尺寸、位置、标高等错、漏、碰问题，并在施工前，将上述问题提请设计解决，减少和避免今后返工。

一般工程常规做法：变配电室、消防、电信、电视各专业均由电力设计院、消防局、电信局、有线电视台，当地专业设计院、管理部门审定或出设计。

施工均由有施工资质的专业公司施工，监理以协调为主，与其配合参与联动调试。

电气安装专业工程重点应为动力、照明与各专业协调设计、外管网设计施工，功能配套。

全方位审核图纸，对设计、业主、施工提出审图意见、合理的建议及施工重点部位应采取的适当措施。

审查图纸应以设计、验收规范为准则，从以下几方面审核图纸：一、指出电气安装图纸与设计规范、验收规范要求及使用功能方面的不符之处，使其达到设计验收规范要求。

1.1 接地体埋设。

应参与现场，熟悉地质报告、地质岩石深度与地下水位；应知土建基础设计型式及有关防水层等。

依据现场各因素，确认设计是否合理、自然接地体可否利用以及设计可否能满足要求。

1.2 应知玻璃幕墙等电位设计、女儿墙铝塑扣板、大理石压顶、不锈钢栏杆、屋顶避雷网格是否满足设计要求与验收规范要求。

1.3 复核避雷引下线间距、避雷网格大小、侧击避雷、金属门窗接地、等电位接地要求。

1.4 应知配电间空间、配电柜高度是否符合操作安全距离。

母线、桥架、配电箱排列间距、接地干线敷设能否满足验收要求。

1.5 强弱电桥架、槽满率是否符合发展与扩容要求，桥架形式、隔断是否符合验收要求。

1.6 照明系统单回路开关，导线截面与开关匹配，上下级开关匹配，设备开关，接触器与设备容量匹配，线路开关整定电流是否符合住宅设计规范要求。

1.7 火灾探测器设计位置与大梁位置、空调风口、灯具、卷帘门等位置是否符合设计要求。

电气专业施工图设计审核要点电气专业施工图设计审核要点（一）——建筑方案深化阶段1.1强电部分1.1.1确定扩初阶段小区容量估算是否根据当地供电局有关文件执行，每户的用电容量是否与当地供电局的规定容量相符，需用系数取的是否过大。

1.1.2开闭所和高低压配电房的位置、尺寸、净高是否符合当地供电局的，是否有搬运设备的通道，设置地点是否小区在负荷中心，上层是否有卫生间等有积水的房间，是否对住户有影响。

开闭所的设置是否满足分期建设的要求。

1.1.3小区用电负荷等级划分是否正确，是否需要采用双电源供电，是采用双高压还是采用自带发电机，是否经济合理，居民用电和非居民用电是否分开（最终以供电局意见为准）。

1.1.4原则上多层(8F及以下)不设强、弱电竖井，高层、小高层均设强、弱电竖井，强、弱电竖井注意合理布局，节省建筑面积。

1.1.5高层住宅楼的配电干线主要有：插接式母线槽、预分支电缆、普通电力电缆。

根据建筑物的性质、用电负荷容量、安装环境等等确定配电干线形式是否经济合理。

1.1.6多,高层住宅小区配电系统接地型式是否经济合理，一般多层住宅小区采用箱变时采用TN-C-S系统。

1.2消防及弱电智能化部分1.2.1消防监控中心设置地点是否合理，是否满足管理的要求。

1.2.2是否设置电信机房和电视机房，位置是否合理。

建筑专业施工图设计审核要点（二）——建筑条件图阶段平面图2.1变配电房的数量、位置、大小、层高满足规范要求及当地供电局的要求2.2按照需要设置发电机房2.3发电机房的位置、大小、层高满足规范要求2.4强、弱电井的位置、大小满足设备摆放的需求并大小合适2.5按要求设置消防监控室2.6消防监控室的位置、大小满足要求建筑专业施工图设计审核要点（三）——户型综合图阶段户型综合图3.1户配电箱尽可能设置在入户门附近，定位准确，不影响用户使用和后装修。

3.2卫生间局部等电位箱的位置明确，并且与散热器、水管等位置不冲突。

电气审图要点sa电气审图要点电气审图是一项重要的工作，为确保电气工程的安全、可靠运行提供了保障。

本文将从电气审图的要点方面进行探讨，以帮助读者更好地理解和应用电气审图。

一、总体布局电气审图的总体布局要合理、清晰。

对于大型电气工程，应划分为不同区域或楼层进行审图。

在总体布局中，要包含电气设备的放置位置、走线安排、主次线路的划分等。

二、电气设备安装电气设备安装是电气审图的重点之一。

在审图过程中，应注意以下几点：1. 设备标识：对每个电气设备都要进行标识，包括设备的名称、规格型号、额定参数等，以便于工程人员进行安装和维护。

2. 设备间距离：不同电气设备之间应保持一定的安全距离，以确保设备之间的热量、电磁干扰等不会相互影响。

3. 设备安装高度：电气设备的安装高度应符合相关规范和标准，以便于操作和维护。

4. 接地保护：各电气设备应进行有效的接地保护，以防止电气设备产生电气火灾或触电等安全事故。

三、走线设计走线设计是电气审图中非常重要的一环。

在走线设计中，需要注意以下几个要点：1. 走线路径：走线应尽量选择短、直线的路径，以减少线损和电磁干扰。

2. 通道规划：为了便于维护和故障排除，要合理规划走线通道，确保通道宽度满足要求，并设置走线桥架等设施。

3. 走线规范：根据不同电气设备和线路的特点，制定相应的走线规范，确保走线的安全可靠。

四、电气接线电气接线是电气审图中需要特别关注的环节。

在进行电气接线时，需要注意以下几点：1. 连接方式：选择正确的连接方式，如螺栓连接、插座连接、焊接等，确保连接紧固可靠。

2. 线缆选择：根据电气设备和线路的功率、电流等参数，选择适合的线缆规格，确保线缆的导电能力和耐久性。

3. 接线盒设置：对于需要进行电气接线的地方，应设置接线盒，以便于接线的调试和维护。

五、安全性考虑电气审图过程中，安全性是至关重要的。

在进行电气审图时，需要考虑以下几个方面：1. 防火设计：电气设备应设置在不易燃烧的地方，并采取相应的防火措施，以防止发生火灾事故。

审图要点（总结）一、图纸目录：1、是否齐全；二、说明：1、负荷化分；2、供配电方案；3、线路敷设，电缆选型是否合理；4、强电说明包括以下系统：高压配电系统；变电配电系统；照明系统；防雷系统；接地保护系统；控制系统；漏电保护系统；电力监控系统。

弱电说明包括以下系统：电视系统；总合布线系统；可视对讲系统；门禁系统；闭路监控系统；停车场管理系统；燃气抄表系统；巡更系统。

审查时查看是否有遗漏。

5、计算书：1）负荷计算书要完整；2）成对变压器的负荷分配不均匀；三、系统图：1、低压配电系统：技术问题：进线开关、互感器、母线、断路器、电缆选型是否合理：1）消防负荷的电缆：超高层（100米以上）要使用矿物绝缘电缆，非超高层使用无卤低烟阻燃耐火型铜芯电缆。

2）住宅为抄表到户，低压柜处不使用智能表，不设置电力监控后台；公共负荷采用集中计量。

3）室外可使用铠装电缆（埋地），室内沿桥架敷设无需使用铠装电缆。

2、漏电火灾报警系统：在末端配电箱中层箱是否有表达漏电保护器；四、干线图审图要点：1、干线系统图中应标注明各干线的编号，及编号应于低压系统图对应；五、干线平面图审图要点：1、总进线套管是否可理，是否方便进出线，明确市政高压接入点。

2、高低压变配电室的设置：1）距离负荷中心，减少传输距离；2）进出线是否方便，避免来回绕线；3）有无超出供电半径（≦200米，一般选择150以内）及电压降以确保供电质量等级；4）不能设在地下最底层，仅有地下一层除外；5）上方不能有积水场所；左右有水泵房要做好防水处理6）按业态设置高、低压配电室；7）布置应符合规范，满足吊装运输，机房大小等需要；8）配电房长度超过7米，应设两个出口，并宜布置在配电室的两端；9）设备数量与位置应和系统图对应；10）发电机房要考虑进、排风，排烟管（烟囱）等设置；11）电讯机房、电视机房、酒店网络机房，酒店卫星机房等机房位置；12）竖井大小是否够用、是否直通；13）变配电房通道门应开向通道；14）配变电所位置的选择不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁，当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。

电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。

它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。

审图是确保电气施工图的质量和合规性的关键步骤。

本文将详细介绍电气施工图审图的要点。

二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。

通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。

三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。

这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。

同时，应考虑系统的可扩展性和可维护性。

2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。

还应检查图纸中的标注、说明和细节是否清晰、完整。

3、设备选型：审图时应检查电气设备的选型是否合适。

这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。

4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。

同时，应线路的防护措施是否到位，以防止潜在的安全风险。

5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。

同时，应确保接地装置的可靠性和安全性。

6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。

还应图纸是否符合环保、能效等方面的要求。

7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。

审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。

四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。

2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。

3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。

4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。

电气专业（弱电）审图要点2.9.1 消防报警2.9.1.1设备选型a.温感探测器选择及其使用场所是否合适。

b.烟感器及其灵敏度的选用是否合适。

c.报警装置的功能是否可靠。

d.是否设有二级报警系统，选用是否合理。

e.是否应设有手动按钮、警铃、报警指示灯等。

2.9.1.2报警平面图a.走廊、机房、厨房、及各种功能用房探测器布置是否合理。

b.顶棚、电缆沟及活动地板内是否设有探测器，如何检查。

c.区域报警器的位置是否合适。

d.报警线路的截面是否满足要求，型号是否合适。

e.报警线如何敷设，接线方式是否可靠。

f.接线箱位置是否便于检修及安装穿线等。

g.每一报警回路所连接的探测器的数量是否合适。

h.探测器与墙、梁及送风口的距离是否满足要求。

i.手动报警站，警铃等布置是否合理。

j.消防中心的位置是否合理，是否满足规范要求。

k.联动装置是否合理，动作是否可靠，功能是否齐全。

2.9.1.3 报警系统图a.探测器、区域报警等型号、编号与平面图是否统一。

b.导线截面、数量、管径及接线箱等与平面图是否统一。

c.系统图是否能反映建筑的层数、标高及轴线位置等。

d.系统图是否能反映烟感、温感、煤气报警装置。

e.系统图是否能反映排烟阀、防火阀、排烟风机、正压风机、消防水、水流报警阀等设备的联动关系。

f.系统图是否能满足控制操作声光报警，打印记录、图例显示、事故通讯及紧急广播等功能。

2.9.2 电话机房设计2.9.2.1电话系统a.电话交换机的程式、容量选择是否合理、其功能是否满足用户使用要求。

b.交换机的出入中继方式确定的是否合理。

c.电话用户的号码编制是否满足用户使用要求。

d.用户配线架（箱）的容量选择是否合理，其位置与进出电缆配合是否合适。

e.电话站的交流供电方案、容量是否符合要求。

f.电话站的接地装置（包括工作接地及保护接地）是否符合规范要求。

g.电话站直流整流电源设备是否能满足交换机的浮充或充电的要求。

h.蓄电池容量的选择是否合适。

电气专业审图要点1、图纸首页（1）设计说明是否包括设计依据、设计范围，线路敷设的描述。

（2）是否有照明、动力配电、电话、电视、安防对讲、宽带、防雷接地、火灾自动报警与联动等各个系统扼要的叙述。

（3）是否选用高效节能灯具，走道、楼梯间前室（电梯前室除外）、楼梯间公共照明是否采用声光控灯头，泛光照明是否采用定时开关。

（4）电源插座是否采用安全型插座，卫生间、厨房插座是否采用防溅型插座，插座高度是否合理。

（5）有洗浴设施卫生间是否设计局部等电位。

（6）应急照明及疏散标志灯若采用蓄电池做备用电源，是否注明连续供电时间。

（7）消防设备的专用配电控制线路断路器脱扣器的选型是否满足火灾时非消防电源切断。

2、系统图2.1、配电干线系统图（1）校核配电主干线及支干线载流量是否合理。

（2）居民、消防、公共用电是否分设系统。

（3）配电分支回路是否清晰、有无缺漏。

（4）消防设备电源是否采用双回路供电在最末一级配电箱处自动切换。

（5）自地下室居民、消防、公共用电总配电箱后是否采用TN-S 保护系统。

2.2、配电箱系统图（1）应急照明、疏散标志灯回路及Ⅰ类灯具照明回路是否有PE 线。

（2）户内配电箱的总断路器是否可同时断开相线和中性线。

（3）照明、普通插座、厨房插座、卫生间插座、壁挂空调与柜式空调插座回路是否分开设计；除壁挂空调插座外的插座回路断路器是否设漏电保护装置。

（4）每套住宅的进线线径是否经济合理，并不小于10mm2；室内配电线路截面是否不小于2.5mm2，厨房、卫生间插座回路及柜式空调插座回路线径是否选用4mm2。

（5）低压配电系统进线总配电箱是否设置电涌保护器。

设在屋顶的电梯、风机、泛光照明配电箱是否在开关的电源侧与外壳之间装设过电压保护器。

（6）电梯井道内是否设照明，井道照明是否由特低电压隔离变压器提供的36V电压电源。

（7）在电源引入总开关处是否设置四极漏电保护装置。

（8）电线电缆选择时，计算电流大小是否综合考虑敷设方式、敷设环境，线路电压损失等因素。

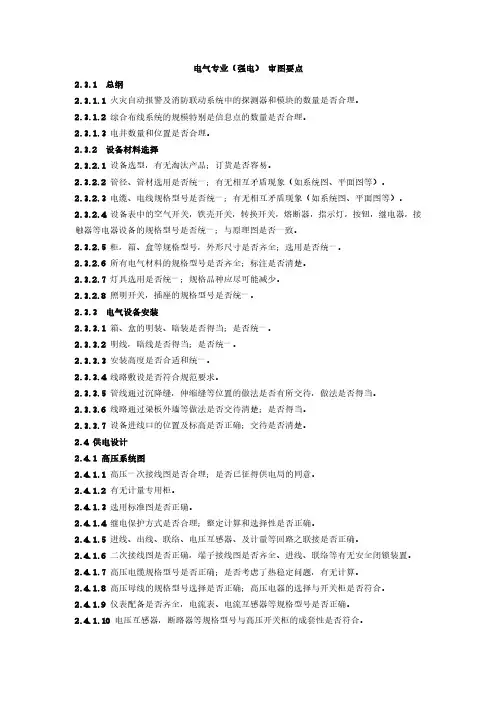

电气专业（强电）审图要点2.3.1总纲2.3.1.1火灾自动报警及消防联动系统中的探测器和模块的数量是否合理。

2.3.1.2综合布线系统的规模特别是信息点的数量是否合理。

2.3.1.3电井数量和位置是否合理。

2.3.2设备材料选择2.3.2.1设备选型，有无淘汰产品；订货是否容易。

2.3.2.2管径、管材选用是否统一；有无相互矛盾现象（如系统图、平面图等）。

2.3.2.3电缆、电线规格型号是否统一；有无相互矛盾现象（如系统图、平面图等）。

2.3.2.4设备表中的空气开关，铁壳开关，转换开关，熔断器，指示灯，按钮，继电器，接触器等电器设备的规格型号是否统一；与原理图是否一致。

2.3.2.5柜，箱、盒等规格型号，外形尺寸是否齐全；选用是否统一。

2.3.2.6所有电气材料的规格型号是否齐全；标注是否清楚。

2.3.2.7灯具选用是否统一；规格品种应尽可能减少。

2.3.2.8照明开关，插座的规格型号是否统一。

2.3.3电气设备安装2.3.3.1箱、盒的明装、暗装是否得当；是否统一。

2.3.3.2明线，暗线是否得当；是否统一。

2.3.3.3安装高度是否合适和统一。

2.3.3.4线路敷设是否符合规范要求。

2.3.3.5管线通过沉降缝，伸缩缝等位置的做法是否有所交待，做法是否得当。

2.3.3.6线路通过梁板外墙等做法是否交待清楚；是否得当。

2.3.3.7设备进线口的位置及标高是否正确；交待是否清楚。

2.4供电设计2.4.1高压系统图2.4.1.1高压一次接线图是否合理；是否已征得供电局的同意。

2.4.1.2有无计量专用柜。

2.4.1.3选用标准图是否正确。

2.4.1.4继电保护方式是否合理；整定计算和选择性是否正确。

2.4.1.5进线、出线、联络、电压互感器、及计量等回路之联接是否正确。

2.4.1.6二次接线图是否正确，端子接线图是否齐全、进线、联络等有无安全闭锁装置。

2.4.1.7高压电缆规格型号是否正确；是否考虑了热稳定问题，有无计算。
