火灾探测器与手动报警按钮的安装

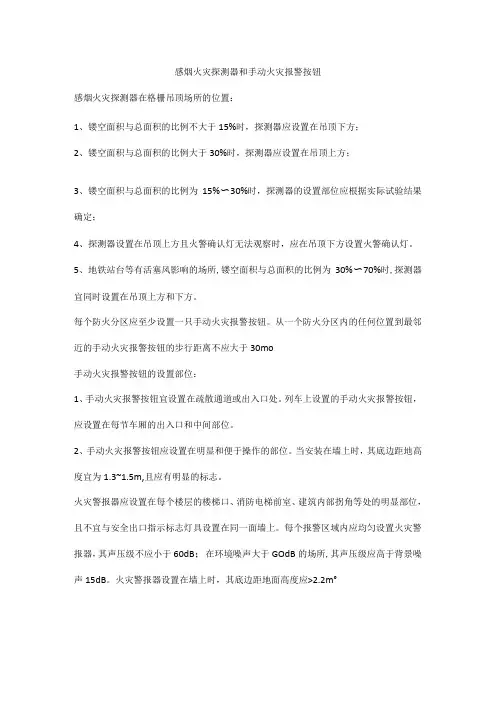

感烟火灾探测器和手动火灾报警按钮
感烟火灾探测器在格栅吊顶场所的位置：
1、镂空面积与总面积的比例不大于15%时，探测器应设置在吊顶下方；
2、镂空面积与总面积的比例大于30%时，探测器应设置在吊顶上方；
3、镂空面积与总面积的比例为15%〜30%时，探测器的设置部位应根据实际试验结果确定；
4、探测器设置在吊顶上方且火警确认灯无法观察时，应在吊顶下方设置火警确认灯。

5、地铁站台等有活塞风影响的场所,镂空面积与总面积的比例为30%〜70%时,探测器宜同时设置在吊顶上方和下方。

每个防火分区应至少设置一只手动火灾报警按钮。

从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于30mo
手动火灾报警按钮的设置部位：
1、手动火灾报警按钮宜设置在疏散通道或出入口处。

列车上设置的手动火灾报警按钮，应设置在每节车厢的出入口和中间部位。

2、手动火灾报警按钮应设置在明显和便于操作的部位。

当安装在墙上时，其底边距地高度宜为1.3~1.5m,且应有明显的标志。

火灾警报器应设置在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等处的明显部位，且不宜与安全出口指示标志灯具设置在同一面墙上。

每个报警区域内应均匀设置火灾警报器，其声压级不应小于60dB；在环境噪声大于GOdB的场所,其声压级应高于背景噪声15dB。

火灾警报器设置在墙上时，其底边距地面高度应>2.2m°。

火灾消防报警系统规范要求引言火灾是一种非常危险和破坏性的事件，对人们的生命和财产安全造成严重威胁。

为了及时发现和控制火灾，保护人们的生命安全和财产安全，火灾消防报警系统应运而生。

本文将介绍火灾消防报警系统的规范要求，以确保其正常运行和高效性能。

一、系统设计1.设备布局：火灾消防报警系统应能全方位覆盖被保护区域，并根据实际情况合理安装火灾报警探测器、手动报警装置和其他辅助设备。

设备的布局应遵循安全、可靠和高效原则。

2.设备选购：应选购符合国家标准的优质产品，并确保设备的性能稳定可靠、操作简便、维修方便。

3.功能需求：火灾消防报警系统应具备自动火警报警、手动火警报警、监控和遥控功能，能提供及时和准确的火灾报警和信息通知。

二、系统安装1.布线设计：火灾消防报警系统的布线应符合防火、防电磁干扰和抗干扰的要求，确保信号传输的可靠性和稳定性。

2.安装位置：火灾报警探测器、手动报警按钮等设备的安装位置应符合国家标准和设计要求。

应避免安装在易受热源影响或不易察觉的位置，确保设备能够及时发现火灾并触发报警。

3.连接调试：安装完成后，应进行系统的连接调试和功能测试，确保各设备能够正常工作并与控制中心连接。

三、系统运行1.日常维护：火灾消防报警系统应进行定期巡检和维护，包括设备的清洁、检查和测试等。

交换设备或更换元器件时，应尽量使用原厂配件并进行测试。

2.系统监控：对火灾消防报警系统进行实时监控，及时发现故障和异常情况，并采取相应的措施进行处理。

3.系统测试：定期对火灾消防报警系统进行功能测试和性能验证，确保系统处于可靠工作状态。

测试应涵盖自动火警报警、手动火警报警、监控和遥控功能。

四、系统维护1.备份和恢复：定期对火灾消防报警系统的配置文件、日志和数据库进行备份，以防止数据丢失。

在发生故障或数据丢失时，能够及时恢复系统正常运行。

2.故障排除：对于发生故障的设备，应及时进行排除，包括检查电源、替换损坏的元器件、调试连接等。

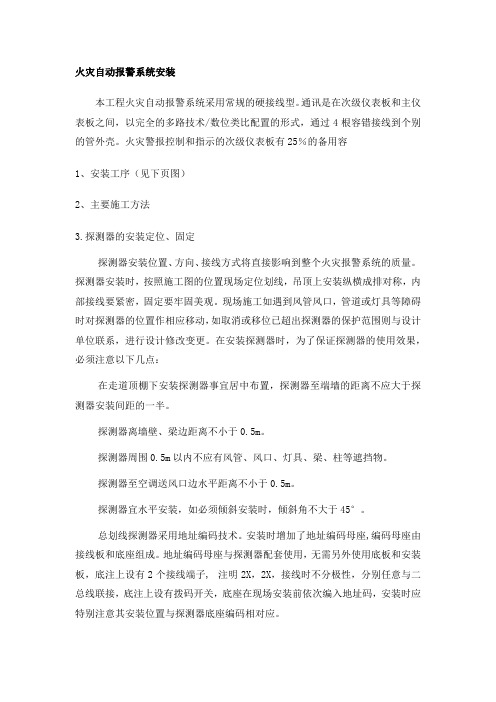

火灾自动报警系统安装本工程火灾自动报警系统采用常规的硬接线型。

通讯是在次级仪表板和主仪表板之间，以完全的多路技术/数位类比配置的形式，通过4根容错接线到个别的管外壳。

火灾警报控制和指示的次级仪表板有25％的备用容1、安装工序（见下页图）2、主要施工方法3.探测器的安装定位、固定探测器安装位置、方向、接线方式将直接影响到整个火灾报警系统的质量。

探测器安装时，按照施工图的位置现场定位划线，吊顶上安装纵横成排对称，内部接线要紧密，固定要牢固美观。

现场施工如遇到风管风口，管道或灯具等障碍时对探测器的位置作相应移动，如取消或移位已超出探测器的保护范围则与设计单位联系，进行设计修改变更。

在安装探测器时，为了保证探测器的使用效果，必须注意以下几点：在走道顶棚下安装探测器事宜居中布置，探测器至端墙的距离不应大于探测器安装间距的一半。

探测器离墙壁、梁边距离不小于0.5m。

探测器周围0.5m以内不应有风管、风口、灯具、梁、柱等遮挡物。

探测器至空调送风口边水平距离不小于0.5m。

探测器宜水平安装，如必须倾斜安装时，倾斜角不大于45°。

总划线探测器采用地址编码技术。

安装时增加了地址编码母座,编码母座由接线板和底座组成。

地址编码母座与探测器配套使用，无需另外使用底板和安装板，底注上设有2个接线端子, 注明2X，2X，接线时不分极性，分别任意与二总线联接，底注上设有拨码开关，底座在现场安装前依次编入地址码，安装时应特别注意其安装位置与探测器底座编码相对应。

探测器安装时先安装探测器底座。

探测器底座一般由2个螺栓固定在灯头盒上。

灯头盒的深度一般不应小于60mm。

厚度0.5mm，表面镀锌。

灯头盒随配线工程一并固定，固定要端正牢固。

金属灯头盒与金属管做好跨接地线。

在顶棚上安装探测器时，灯头盒安装在顶棚上面。

根据探测器的安装位置，先在顶棚上钻小孔，根据孔的位置，将灯头盒固定在保护管上，配至小孔位置，将保护管固定在顶棚龙骨上。

消防火灾自动报警系统安装工艺一、施工工艺流程安装准备→消防系统配管及布线→探测器安装→火灾报警控制器安装→消防控制设备安装→系统调试。

二、电气施工方法及质量要求1.电气配管一般要求1.1当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。

埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于30mm。

1.2电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。

1.3当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。

1.4电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。

2.电气钢管敷设和连接2.1钢管的内壁、外壁均应作防腐处理。

当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。

设计有特殊要求时，应按设计规定进行防腐处理。

2.2钢管的连接符合下列要求：1）采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2—3扣。

螺纹表面应光滑、无缺损。

镀锌钢管和薄壁钢管必须采用螺纹连接或套管紧定螺钉连接，不得采用焊接。

2）采用套管连接时，套管长度宜为管外径1.5—3倍，管与管的对口处应位于套管的中心。

套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧。

2.3钢管与盒(箱)或设备的连接应符合下列要求：暗配的黑色钢管与盒(箱)连接可采用焊接连接，管口宜高出盒(箱)内壁3—5mm,且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2—3扣。

2.4钢管的接地连接应符合下列要求：1)当黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接。

2)镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。

火灾自动报警系统施工方案包括七个方面：管路敷设，管内穿线，桥架敷线、安装，探测器、手动报警按钮安装，端子箱安装，模块的安装，系统接地装置安装。

一、管路敷设1、按施工图放线。

2、火灾自动报警系统的传输线路均采用穿金属管、可挠（金属）电气导管、B1级以上的刚性塑料管或封闭式线槽保护方式布线。

3、消防控制、通信和警报线路采用暗敷设时，用金属管、可挠（金属）电气导管、B1级以上的刚性塑料管保护，并敷设在不燃烧体的结构层内，保护层厚度不小于30mm。

当采用明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护，矿物绝缘类不燃性电缆可直接明敷。

4、从接线盒处引到探测器底座盒、控制设备盒、扬声器箱的线路均加金属软管保护。

5、管路长度每超过30m，无弯曲时，在便于接线处装设接线盒。

管路长度每超过20m，有一个弯曲时，在便于接线处装设接线盒。

管路长度每超过10m，有两个弯曲时，在便于接线处装设接线盒。

管路长度每超过8m，有三个弯曲时，在便于接线处装设接线盒。

6、金属管子入盒，盒外侧套锁母，内侧装保护口；在吊顶内敷设时，盒的内外侧均套锁母。

塑料管入盒应采取相应固定措施。

7、在敷设各类管路时，采用单独的卡具固定。

8、管路的直线段每隔1.0m-1.5m设置固定点。

在管路接头处、距接线盒0.2m处、管路走向改变或转角处也需设置固定点。

9、消防控制设备的外接导线，采用金属软管作套管，其长度不大于2m，且采用管卡固定，其固定点间距不大于0.5m，金属软管与消防控制设备的接线盒（箱）采用锁母固定，并根据配管规定接地。

工作接地线采用铜芯绝缘导线或电缆。

二、管内穿线1、在管内或槽内穿线前，应将其内的杂物清除干净，管路清除干净后，向管内吹入少量滑石粉，以便穿线，并将管子端部装上护口，以防管口将导线绝缘层划破。

2、火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。

火灾自动报警系统安装施工方案1.5.2.1火灾自动报警系统安装的基本程序：火灾自动报警系统基本安装程序为：线管预埋一预埋清理一穿线一线路测试一探测器安装一手动报警按钮安装一消火栓按钮安装一各种模块安装一探测器及消防广播扬声器安装一主机安装一主机单体调试一联动设备调试。

1.5.2.2主要工序及设备安装的施工方法及技术措施1.6.2.2.1线管预埋线管预埋是火灾自动报警系统安装中最基本的工序，同时，线管预埋属于隐蔽工程，故线管预埋的质量直接关系到系统安装的质量。

要做好线管预埋工作，必须注重如下几点：施工前根据设计图纸、施工规范及工地现场实际情况对预埋路线和位置作出最优定位；施工时严格按规范要求，保证施工质量，并保证与土建施工进度同步，在土建钢筋绑扎完时同时完工,以免影响土建施工进度；混凝土浇注前施工员应反复检查;混凝土浇注时，线管预埋施工人员应坚守现场，随时检查线管因混凝土浇注而发生变形、管内进浆、移位等情况；混凝土浇注完后，隐蔽以前请建设方现场监理进行预埋质量实地检查，并签证，最后按预埋好的管线画出预埋竣工图。

1.7.2.2.2预埋清理预埋清理，做到即拆即清理，清理干净预埋管中可能渗入的水、渣等，清理的同时对预进行彻底检查有个别不通的要及时想办法解决。

1.5.2.2.3穿线管内穿线，严格按照设计指标选用线材、线径，同一用途的导线选用同一种颜色，并在入口处进行防刮处理，保证导线绝缘层的完好，按规范在设备安装处留出适当余量，所有接头均在接线盒内焊接。

火灾自动报警系统的传输线路应按规范和设计采用穿金属管。

消防控制通信和警报线路采用暗敷设时，应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mnι.当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火措施。

从接线盒，线槽等处引到探测器底座盒，控制设备盒,扬声器箱的线路均应加金属软管保护。

火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。

一、探测器、报警按钮及扬声器的安装
1、火灾探测器安装位置可配合装修要求作适当移动，但应符合有关消防规范的要求；探测器至空调送风口边的水平距离不应小于1.5米，并宜接近回风口安装；探测器至多孔送风顶棚孔口的水平距离不应小于0.5米，探测器至墙壁、梁边的水平间隔不应小于0.5m、探测器周围0.5米内不应有遮挡物；探测器与灯具净距不应小于0.5米，与消喷头净距不应小于0.3米，与扬声器净距不应小于1米；探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45度。

2、光束对射感烟探测器安装离顶棚障碍物宜为0.3~1.0米，高侧壁大于0.5米，小于7米，两组探测器水平距离应小于14米，探测器对射空间应避开固定和流动的遮挡物。

3、手动火灾自动报警按钮安装于距地高度不超过1.5米，且位于明显的和便于操作的部位，并有明显的标志。

4、其他设备安装位置必须符合规范要求（包括但不限于下列），同时应根据其他机电、电气施工设计图纸配合精装图纸安装。

a、火灾报警及消防控制04SX501
b、智能建筑弱电工程设计施工图集97X700（上、下）
c、常用电机控制电路图10D303-2~3。

中华人民共和国国家标准火灾自动报警系统施工及验收规范GB50166—92主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：1993年7月1日第一章总则为了提高火灾自动报警系统的施工质量,确保系统正常运行,防止和减少火灾危害,保护人身和财产安全,制订本规范;本规范适用于工业与民用建筑设置的火灾自动报警系统的施工及验收;不适用于生产和贮存火药、炸药、弹药、火工品等有爆炸危险的场所设置的火灾自动报警系统的施工及验收;火灾自动报警系统的施工,必须受公安消防监督机构监督;系统在交付使用前必须经过公安消防监督机构验收;火灾自动报警系统的施工及验收,除执行本规范外,尚应符合国家现行的有关标准、规范的规定;第二章系统的施工第一节一般规定火灾自动报警系统的施工应按设计图纸进行,不得随意更改;火灾自动报警系统施工前,应具备设备布置平面图、接线图、安装图、系统图以及其它必要的技术文件;火灾自动报警系统竣工时,施工单位应提交下列文件：一、竣工图；二、设计变更文字记录；三、施工记录包括隐蔽工程验收记录；四、检验记录包括绝缘电阻、接地电阻的测试记录；五、竣工报告;第二节布线火灾自动报警系统的布线,应符合现行国家标准电气装置工程施工及验收规范的规定;火灾自动报警系统布线,应根据现行国家标准火灾自动报警系统设计规范的规定,对导线的种类、电压等级进行检查;在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行;在穿线前,应将管内或线槽内的积水及杂物清除干净;不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内;导线在管内或线槽内,不应有接头或扭结;导线的接头,应在接线盒内焊接或用端子连接;敷设在多尘或潮湿场所管路的管口和管子连接处,均应作密封处理;管路超过下列长度时,应在便于接线处装设接线盒：一、管子长度每超过45m,无弯曲时；二、管子长度每超过30m,有1个弯曲时；三、管子长度每超过20m,有2个弯曲时；四、管子长度每超过12m,有3个弯曲时；管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均应套锁母;在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定;线槽的直线段应每隔1.0~1.5m设置吊点或支点,在下列部位也应设置吊点或支点：一、线槽接头处；二、距接线盒0.2m处；三、线槽走向改变或转角处;吊装线槽的吊杆直径,不应小于6mm;管线经过建筑物的变形缝包括沉降缝、伸缩缝、抗震缝等处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量;火灾自动报警系统导线敷设后,应对每回路的导线用500V的兆欧表测量绝缘电阻,其对他绝缘电阻值不应小于20M;第三节火灾探测器的安装点型火灾探测器的安装位置,应符合下列规定：一、探测器至墙壁、梁边的水平距离,不应小于0.5m;二、探测器周围0.5m内,不应有遮挡物;三、探测器至空调送风口边的水平距离,不应小于1.5m；至多孔送风顶棚孔口的水平距离,不应小于0.5m;四、在宽度小于3m的内走道顶棚上设置探测器时,宜居中布置;感温探测器的安装间距,不应超过10m；感烟探测器的安装间距,不应超过15m;探测器距端墙的距离,不应大于探测器安装间距的一半;五、探测器宜水平安装,当必须倾斜安装时,倾斜角不应大于45;线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器,应符合现行有关国家标准的规定;探测器的底座应固定牢靠,其导线连接必须可靠压接或焊接;当采用焊接时,不得使用带腐蚀性的助焊剂;探测器的“＋”线应为红色,“－”线应为蓝色,其余线应根据不同用途采用其它颜色区分;但同一工程中相同用途的导线颜色应一致;探测器底座的外接导线,应留有不小于15cm的余量,入端处应有明显标志;探测器底座的穿线孔宜封堵,安装完毕后的探测器底座应采取保护措施;探测器的确认灯,应面向便于人员观察的主要入口方向;探测器在即将调试时方可安装,在安装前应妥善保管,并应采取防尘、防潮、防腐蚀措施;第四节手动火灾报警按钮的安装手动火灾报警按钮,应安装在墙上距地楼面高度1.5m处;手动火灾报警按钮,应安装牢固,并不得倾斜;手动火灾报警按钮的外接导线,应留有不小于10cm的余量,且在其端部应有明显标志;第五节火灾报警控制器的安装火灾报警控制器以下简称控制器在墙上安装时,其底边距地楼面高度不应小于1.5m；落地安装时,其底宜高山地坪0.1~0.2m;控制器应安装牢固,不得倾斜;安装在轻质墙上时,应采取加固措施;引入控制器的电缆或导线,应符合下列要求：一、配线应整齐,避免交叉,并应固定牢靠；二、电缆芯线和所配导线的端部,均应标明编号,并与图纸一致,字迹清晰不易退色；三、端子板的每个接线端,接线不得超过2根；四、电缆芯和导线,应留有不小于20cm的余量；五、导线应绑扎成束；六、导线引入线穿线后,在进行管处应封堵;控制器的主电源引入线,应直接与消防电源连接,严禁使用电源插头;主电源应有明显标志;控制器的接地,应牢固,并有明显标志;第六节消防控制设备的安装消防控制设备在安装前,应进行功能检查,不合格者,不得安装;消防控制设备的外接导线,当采用金属软管作套管时,其长度不宜大于2m,且应采用管卡固定,其固定点间距不应大于0.5m;金属软管与消防控制设备的接线盒箱,应采用锁母固定,并应根据配管规定接地;消防控制设备外接导线的端部,应有明显标志;消防控制设备盘柜内不同电压等级、不同电流类别的端子,应分开,并有明显标志; 第七节系统接地装置的安装工作接地线应采用铜芯绝缘导线或电缆,不得利用镀锌扁铁或金属软管;由消防控制室引至接地体的工作接地线,在通过墙壁时,应穿入钢管或其它坚固的保护管;工作接地线与保护接地线,必须分开,保护接地导体不得利用金属软管;接地装置施工完毕后,应及时作隐蔽工程验收;验收应包括下列内容：一、测量接地电阻,并作记录；二、查验应提交的技术文件；三、审查施工质量;第三章系统的调试第一节一般规定火灾自动报警系统的调试,应在建筑内部装修和系统施工结束后进行;调试负责人必须由有资格的专业技术人员担任,所有参加调试人员应职责明确,并应按照调试程序工作;第二节调试前的准备调试前应按设计要求查验设备的规格、型号、数量、备品备件等;应按本规范第二章的要求检查系统的施工质量;对属于施工中出现的问题,应会同有关单位协商解决,并有文字记录;应按本规范第二章要求检查系统线路,对于错线、开路、虚焊和短路等应进行处理; 第三节调试火灾自动报警系统调试,应先分别对探测器、区域报警控制器,集中报警控制器、火灾警报装置和消防控制设备等逐个进行单机通电检查,正常后方可进行系统调试; 火灾自动报警系统通电后,应按现行国家标准火灾报警控制器通用技术条件的有关要求对报警控制器进行下列功能检查：一、火灾报警自检功能；二、消音、复位功能；三、故障报警功能；四、火灾优先功能；五、报警记忆功能；六、电源自动转换和备用电源的自动充电功能；七、备有电源的欠压和过压报警功能;检查火灾自动报警系统的主电源和备用电源,其容量应分别符合现行有关国家标准的要求,在备用电源连接充放电3次后,主电源和备用电源应能自动转换;应采用专用的检查仪器对探测器逐个进行试验,其动作应准确无误;应分别用主电源和备用电源供电,检查火灾自动报警系统的各项控制功能和联动功能;火灾自动报警系统应在连续运行120h无故障后,按本规范附录一填写调试报告;第四章系统的验收第一节一般规定火灾自动报警系统竣工验收,应在公安消防监督机构监督下,由建设主管单位主持、设计、施工、调试等单位参加,共同进行;火灾自动报警系统验收应包括下列装置：一、火灾自动报警系统装置包括各种火灾探测器、手动报警按钮、区域报警控制器和集中报警控制器等；二、灭火系统控制装置包括室内消火栓、自动喷水、卤代烷、二氧化碳、干粉、泡沫等固定灭火系统的控制装置；三、电动防火门、防火卷帘控制装置；四、通风空调、防烟排烟及电动防火阀等消防控制装置；五、火灾事故广播、消防通讯、消防电源、消防电梯和消防控制室的控制装置；六、火灾事故照明及疏散指示控制装置;火灾自动报警系统验收前,建设单位应向公安消防监督机构提交验收申请报告,并附下列技术文件：一、系统竣工表见附录二；二、系统的竣工图；三、施工记录包括隐蔽工程验收记录；四、调试报告；五、管理、维护人员登记表;火灾自动报警系统验收前,公安消防监督机构应进行操作、管理、维护人员配备情况检查;火灾自动报警系统验收前,公安消防监督机构应进行施工质量复查;复查应包括下列内容：一、火灾自动报警系统的主电源、备用电源、自动切换装置等安装位置及施工质量；二、消防用电设备的动力线、控制线、接地线及火灾报警信号传输线的敷设方式；三、火灾探测器的类别、型号、适用场所、安装高度、保护半径、保护面积和探测器的间距等；五、火灾事故照明和疏散指示控制装置的安装位置和施工质量;第二节系统竣工验收消防用电设备电源的自动切换装置,应进行3次切换试验,每次试验均应正常;火灾报警控制器应按下列要求进行功能抽验：一、实际安装数量在5台以下者,全部抽验；二、实际安装数量在6～10台者,抽验5台；三、实际安装数量超过10台者,按实际安装数量30％～50％的比例、但不少于5台抽验;抽验时每个功能应重复1～2次,被抽验控制器的基本功能应符合现行国家标准火灾报警控制器通用技术条件中的功能要求;火灾探测器包括手动报警按钮,应按下列要求进行模拟火灾响应试验和故障报警抽验：一、实际安装数量在100只以下者,抽验10只；二、实际安装数量超过100只,按实际安装数量5％～10％的比例,但不少于10只抽验;被抽验探测器的试验均应正常;室内消火栓的功能验收应在出水压力符合现行国家有关建筑设计防火规范的条件下进行,并应符合下列要求：一、工作泵、备用泵转换运行1～3次；二、消防控制室内操作启、停泵1～3次；三、消火栓处操作启泵按钮按5％～10％的比例抽验;以上控制功能应正常,信号应正确;自动喷水灭火系统的抽验,应在符合现行国家标准自动喷水灭火系统设计规范的条件下,抽验下列控制功能：一、工作泵与备用泵转换运行1～3次；二、消防控制室内操作启、停泵1～3次；三、水流指示器、闸阀关闭器及电动阀等按实际安装数量的10％～30％的比例进行末端放水试验;上述控制功能、信号均应正常;卤代烷、泡沫、二氧化碳、干粉等灭火系统的抽验,应在符合现行各有关系统设计规范的条件下按实际安装数量的20％～30％抽验下列控制功能：一、人口启动和紧急切断试验1～3次；二、与固定灭火设备联动控制的其它设备包括关闭防火门窗、停止空调风机、关闭防火阀、落下防火幕等试验1～3次；三、抽一个防护区进行喷放试验卤代烷系统应采用氮气等介质代替;上述试验控制功能、信号均应正常;电动防火门、防火卷帘的抽验,应按实际安装数量的10～20％抽验联动控制功能,其控制功能、信号均应正常;通风空调和防排烟设备包括风机和阀门的抽验,应按实际安装数量的10％～20％抽验联动控制功能,其控制功能、信号均应正常;消防电梯的检验应进行1～2次人工控制和自动控制功能检验,其控制功能、信号均应正常;火灾事故广播设备的检验,应按实际安装数量的10～20％进行下列功能检验：一、在消防控制室选层广播；二、共用的扬声器强行切换试验；三、备用扩音机控制功能试验;上述控制功能应正常,语音应清楚;消防通讯设备的检验,应符合下列要求：一、消防控制室与设备间所设的对讲进行1～3次通话试验；二、插孔按实际安装数量的5％～10％进行通话试验；三、消防控制室的外线“119台”进行1～3次通话试验;上述功能应正常,语音应清楚;本节各项检验项目中,当有不合格者时,应限期修复或更换,并进行复验;复验时,对有抽验比例要求的,应进行加倍试验;复验不合格者,不能通过验收;第三节系统运行火灾自动报警系统投入运行前,应具备下列条件：一、火灾自动报警系统的使用单位应有经过专门培训,并经过考试合格的专人负责系统的管理操作和维护;二、火灾自动报警系统正式启用时,应具有下列文件资料：1.系统竣工图及设备的技术资料；1.操作规程；1.值班员职责；1.值班记录和使用图表;三、应建立火灾自动报警系统的技术档案;四、火灾自动报警系统应保持连续正常运行,不得随意中断;火灾自动报警系统的定期检查和试验,应符合下列要求：一、每日应检查火灾报警控制器的功能,并应按附录三、附录四的格式填写系统运行和控制器日检登记表;二、每季度应检查和试验火灾自动报警系统的下列功能,并应按附录五的格式填写季度登记表;1.采用专用检测仪器分期分批试验探测器的动作及确认灯显示;2.试验火灾警报装置的声光显示;3.试验水流指示器、压力开关等报警功能、信号显示;4.对备用电源进行1～2次充放电试验,1～3次主电源和备用电源自动切换试验;5.用自动或手动检查下列消防控制设备的控制显示功能：1防排烟设备可半年检查1次、电动防火阀、电动防火门、防火卷帘等的控制设备；2室内消火栓、自动喷水灭水系统的控制设备；3卤代烷、二氧化碳、泡沫、干粉等固定灭火系统的控制设备；4火灾事故广播、火灾事故照明灯及疏散指示标志灯;6.强制消防电梯停于首层试验;7.消防通讯设备应在消防控制室进行对讲通话试验;8.检查所有转换开关;9.强制切断非消防电源功能试验;三、每年对火灾自动报警系统的功能,应做下列检查和试验,并应按附录五的格式填写年检登记表;1.每年应用专用检测仪器对所安装的探测器试验1次；1.1.试验火灾事故广播设备的功能;探测器投入运行2年后,应每隔3年全部清洗一遍,并做响应阈值及其它必要的功能试验,合格者方可继续使用,不合格者严禁重新安装使用;附录一调试报告年月日编号：附录二系统竣工表用户填写验收时间：续表。

火灾自动报警系统安装方案一、线路安装1.钢管暗敷首先要确定好配管进入设备及器具盒（箱）的位置，再计算好管路敷设长度进行配管加工，在配合装修施工中将管与盒（箱）按已确定的安装位置连接起来，并在管与管及管与盒（箱）的连接处，焊上接地跨线，使金属外壳连成一片。

钢管暗敷施工前应检验钢管是否符合设计要求。

钢管加工：管子切断可用细齿钢锯或切割机，管子弯曲可用手动或电动弯管器弯管。

钢管连接：钢管与盒（箱）的连接采用焊接，钢管与设备连接时，钢管端部应增设电线保护软管引入到设备的接线盒内，且钢管管口应包扎紧密，对潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水弧状后，再引入到设备的连接盒，钢管与钢管连接采用套管焊接连接。

配管管路通过建筑物变形缝时，要在其两侧各埋设接线盒做补偿装置，接线盒相邻面穿一短钢管，短管一端与盒固定另一端应能活动自如，此端盒上开长孔不应小于管外径的2倍。

与土建工程配合施工：施工时与土建、水道等专业密切配合，做好管线等穿越楼板、剪力墙等项工作。

在混凝土墙、柱内埋设的管路应先将管与盒连接好，在正面模板支好后将管盒子与模板固定牢固，把管路沿主筋内侧布置，且应与主筋端上的箍筋绑扎在一起，管路中间的绑扎间距不应大于1m，在管与盒连接处的绑扎距离不应大于30mm。

管路与钢筋固定好后，将盒子模板固定牢，并随时焊好接地跨接线，即把所有插入盒内管子相互间焊接在一起，并与盒焊接好。

现浇混凝土墙内配管应沿最近的路径在两层钢筋网中间敷设，一般应把管子绑扎在内部钢筋的里边一侧，这样可避免或减少管与盒连接时的弯曲。

现浇混凝土楼板在楼板支好后，未敷钢筋前进行测位划线，待钢筋底网绑扎垫起后敷设管盒，并且固定好，预埋在混凝土内的管子外径不能超过混凝土厚度1/2，并列敷设的管子间距不应小于25mm，使管子周围均有混凝土包裹，配管时可以分别进行连接，先连接好一段与盒相连的管子，最后连接剩余的中间的一部分需管与管之间进行连接的直管段。
