手动报警按钮怎样复位?手动报警按钮怎样用
归纳一下国内绝大大都火灾报警操控体系的手动报警按纽复位的办法，首要有以下三种：
一、替换玻璃进行复位。

这种手动火灾报警按纽的按片区是专用的通明玻璃,当有火情发作时,由现场人员按动此玻璃按片,向火灾报警操控器发送火灾信号,这种手动火灾报警按纽国外进口的商品用的较多,比方诺帝菲尔的。

二、吸盘复位型。

即当发作火灾时，按下手动火灾报警按钮即可。

这种手报是选用塑料制成的按片，能够用专用的吸盘进行复位。

三、钥匙复位。

这种手动火灾报警按纽是选用专用的一把赤色的塑料钥匙进行复位的，在手动的底端有一个小小的孔，这即是用来进行复位。

1。

J-SAB-JBF4121G-Ex手动火灾报警按钮使用说明书（使用产品前，请阅读使用说明书）1概述J-SAB-JBF4121G-Ex手动火灾报警按钮（以下简称手报）是本公司开发的隔爆型手报。

手报是火灾报警系统中的一个报警设备类型，当人员发现火灾时人员可以手动按下手动火灾报警按钮，向火灾报警控制器（以下简称控制器）发出火灾信号。

优良的隔爆设计，满足各种恶劣环境使用。

1.1产品特点●产品采用工业标准要求设计，性能稳定可靠；●核心电路采用SMT表面贴装工艺，可靠性高，一致性好；●采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1500m；●操作简单，用手按下操作面板，即能实现向控制器发送报警信息；●手动报警按钮复位必须使用与该按钮配套的专用钥匙；●外壳采用高强压铸铝，产品隔爆性好，防护等级达到IP66，抗粉尘污染、抗潮湿及抗腐蚀能力强等特点；●防爆性能符合GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB/T3836.31-2021《爆炸性环境第2部分：由防粉尘点燃外壳“t”保护的设备》。

防爆标志为Ex dbⅡC T6Gb；Ex tbⅢC T80℃Db；●现场安装时，按GB/T3836.15-2017标准要求、配用与环境相适应的已取得强制性产品认证的电缆引入装置。

1.2适用范围●主要适用场所有：油库、酒库、交通隧道、飞机库、化工设备场所、液化气站等各种易燃、易爆工业领域中，及火灾萌发初期无阴燃阶段或较少阴燃阶段，直接产生明火为主的场所。

●适用于含有II类A、B、C级T1～T6组可燃气体或粉尘与空气形成的爆炸性混合物的1区、2区及21区、22区危险场所。

应用设计遵照国家标准GB50116-2013《火灾自动报警系统设计规范》。

1.3型号组成2工作原理手报由启动开关及相应的处理电路组成，当有火警时，手动按下按钮，按钮开关闭合，报警信号通过回路总线传到控制器，同时手报按钮的火警指示灯由巡检状态的闪亮变为常亮，以显示报警状态。

1产品概述1.1J-SAP-M-A62G-Ex型手动火灾报警按钮（以下简称手报）主要配合智能二总线控制器使用。

当人工确认发生火情后，按下此按钮，即可向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码地址及设备状态。

正常运行时红色指示灯闪亮，火警时红色火警指示灯常亮。

1.2手报防爆类型为隔爆型，符合GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》和GB/T 3836.31-2021《爆炸性环境第31部分：由防粉尘点燃外壳“t”保护的设备》的有关规定，适用于石油、化工行业等有防爆要求的1区、2区及21区、22区使用。

手报内置微处理器，支持电子编码。

2产品特点2.1防爆类型为隔爆型。

2.2全电子编码，可通过编码器现场改写。

2.3上盖和底座间可旋转4个方向相互配合使用。

2.4手报提供无源输出触点，可通过中间继电器直接控制外部设备。

2.5手报上的按片在按下后可用专用工具复位，不会破碎，可重复使用。

2.6无极性二总线连接，安装、维护方便。

2.7手报具有唯一ID码，维护简单方便。

33.1产品说明书使用环境户外，温度－40℃～＋70℃，相对湿度≤95%(40℃±2℃无凝露)编码方式通过编码器可现场编码，地址编码1～324任选工作指示红色火警指示灯，巡检时火警指示灯闪亮，报警时火警指示灯常亮配接主机火灾报警控制器。

电气接口2-M20×1.54产品外观及尺寸4.1单位：mm 5产品使用与工程应用5.1接线端子说明：CON2CON1L2L1L2L1L1信号端（L1）L2信号端（L2）CON1常开触点CON1（动作时与CON2端闭合）CON2常开触点CON2（动作时与CON1端闭合）接地端子5.2使用方法：把手报L1和L2端口接到控制器总线上，可把CON1和CON2端口当作开关使用，最大可带5.3手报使用方法：报警：当人工确认有火警时，按下手报面板上的按片，手报报警，同时常开触点CON1端、CON2端闭合。

J-SAP-JBF-W1121手动火灾报警按钮使用说明书（使用产品前，请阅读使用说明书）1概述J-SAP-JBF-W1121手动火灾报警按钮（以下简称手报）是本公司开发的一款二总线手报产品，同时本产品还是基于青鸟Chrip无线通讯技术开发的具有无线功能的消防报警系统现场报警设备。

CPU 采用自主研发的朱鹮芯片，具有性能稳定，可靠性高的特点。

手动按下手报操作面板后，即触发报警信号并上传至传统火灾报警控制器或具有无线功能的控制器、网关、中继器等，从而达到报警的目的。

1.1产品特点⚫采用自主研发的朱鹮芯片，性能稳定。

⚫采用SMT表面贴装工艺，可靠性高，一致性好。

⚫采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1500m。

⚫电子编码方式，可通过专用电子编码器编址。

⚫报警后需要使用配套的专用钥匙进行复位。

⚫采用分体式结构，易于客户安装、施工、维护。

⚫本品还可在电池供电的情况下通过无线通讯方式进行报警信息上传。

⚫具备电池欠压、设备离线、分离故障等多种故障类型报警功能。

1.2适用范围⚫手动火灾报警按钮与JBF系列探测器一起，应用于两总线火灾报警系统中。

⚫手动火灾报警按钮与青鸟无线专网配接使用。

⚫应用设计遵照国家标准GB 50116-2013《火灾自动报警系统设计规范》。

⚫适用于宾馆客房、办公楼、图书馆、影剧院、邮政大楼等建筑物。

1.3 型号组成产品代号 公司代号国家标准规定的分类代号2 工作原理手动火灾报警按钮由启动开关及相应的处理电路组成，当有火警时，手动按下报警面板，按钮开关闭合，报警信号通过回路总线传到控制器或通过无线方式发送至无线控制器，网关，中继器等，同时手动火灾报警按钮的火警指示灯由巡检状态的闪亮变为常亮，以显示报警状态。

3 性能参数环境特性防爆特性电气特性通讯特性可配接JBF-11SF/JBF-11SF-C/JBF-51S 系列控制器/支持接入青鸟边缘专网系统机械特性探测特性认证特性消防认证执行标准4 安装调试4.1 安装说明/步骤⚫ 手报可直接安装于86盒及明装盒。

J-SAP-JBF4121A-Ex手动火灾报警按钮使用说明书1、概述1.1、产品特点●内置微处理器，性能稳定。

●采用SMT表面贴装工艺，可靠性高，一致性好。

●采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1000m。

●防爆类型为本质安全型，需要配接安全栅使用。

●电子编码方式，可通过专用电子编码器编址。

●操作简单，用手按下操作面板，即能实现向控制器报火警。

●手动报警按钮上的操作面板在按下后要将其复位必须使用与该按钮配套的专用钥匙。

●手动报警按钮采用插拔式结构易于客户安装、施工、维护。

1.2、防爆性能防爆性能符合GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB GB/T 3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》，防爆标志为Ex ib IIC T6Gb，适用于含有II类A、B、C级T1~T6组可燃气体或蒸气与空气形成的爆炸性混合物的1区、2区危险场所；有关技术资料、图样和样机均经国家防爆电气产品质量监督检验测试中心（CQST）审查检验合格。

主要用途及适用范围●手动火灾报警按钮与JBF系列探测器一起，应用于两总线火灾报警系统中，可配合青鸟各系列控制器使用。

●应用设计遵照国家标准GB50116“火灾自动报警系统设计规范”。

●适用于工业与民用建筑中存在易燃易爆气体的危险场所。

●防爆标志为：EX ibⅡC T6Gb，经国家防爆检测中心检验合格，并取得防爆合格证；它适应于含有II A-II C的1区、2区，T1-T6爆炸性气体混合物场所。

1.3、型号的组成及其代表意义1.4、使用环境条件●工作温度：-10—+55℃●贮存温度：-30—+75℃●相对湿度：≤95%RH(40±2℃)2、工作原理手动火灾报警按钮由启动开关及相应的处理电路组成，当有火警时，手动按下按钮，按钮开关闭合，报警信号通过回路总线传到控制器，同时手动火灾报警按钮的火警指示灯由巡检状态的闪亮变为常亮，以显示报警状态。

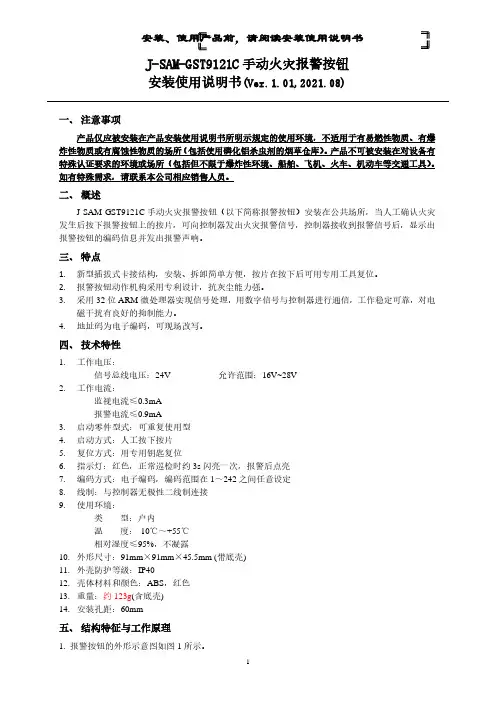

安装、使用产品前，请阅读安装使用说明书一、J-SAM-GST9121C手动火灾报警按钮安装使用说明书(Ver.1.01,2021.08)注意事项产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有易燃性物质、有爆炸性物质或有腐蚀性物质的场所（包括使用磷化铝杀虫剂的烟草仓库）。

产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于爆炸性环境、船舶、飞机、火车、机动车等交通工具）。

如有特殊需求，请联系本公司相应销售人员。

二、概述J-SAM-GST9121C手动火灾报警按钮（以下简称报警按钮）安装在公共场所，当人工确认火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码信息并发出报警声响。

三、特点1.新型插拔式卡接结构，安装、拆卸简单方便，按片在按下后可用专用工具复位。

2.报警按钮动作机构采用专利设计，抗灰尘能力强。

3.采用32位ARM微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

4.地址码为电子编码，可现场改写。

四、技术特性1.工作电压：信号总线电压：24V 允许范围：16V~28V2.工作电流：监视电流≤0.3mA报警电流≤0.9mA3.启动零件型式：可重复使用型4.启动方式：人工按下按片5.复位方式：用专用钥匙复位6.指示灯：红色，正常巡检时约3s闪亮一次，报警后点亮7.编码方式：电子编码，编码范围在1～242之间任意设定8.线制：与控制器无极性二线制连接9.使用环境：类型：户内温度：-10℃～+55℃相对湿度≤95%，不凝露10.外形尺寸：91mm×91mm×45.5mm (带底壳)11.外壳防护等级：IP4012.壳体材料和颜色：ABS，红色13.重量：约123g(含底壳)14.安装孔距：60mm五、结构特征与工作原理1. 报警按钮的外形示意图如图1所示。

手动火灾报警按钮的安装
①报警区内的每个防火分区应至少设置一只手动报警按钮，从一个防火分区内的任何位置到最近一个手动火灾报警按钮的步行距离不应大于30m。

②手动火灾报警按钮应安装在明显和便于操作的墙上，距地高度1.5m，安装牢固并不应倾斜。

③手动火灾报警按钮外接导线应留0.10m 有的余量，且在端部应有明显标志。

35.端子箱和模块箱安装
①端子箱和模块箱一般设置在专用的竖井内，应根据设计要求的高度用金属膨胀螺栓固定在墙壁上明装，且安装时应端正牢固，不得倾斜。

②用对线器进行对线编号然后将导线留有一定的余量，把控制中心来的干线和火灾报警器及其它的控制线路分别绑扎成束，分别设在端子板两侧，左边为控制中心引来的干线，右侧为火灾报警探测器和其它设备来的控制线路。

③压线前应对导线的绝缘进行摇测，合格后再按设计和厂家要求压线。

④模块箱内的模块按厂家和设计要求安装配线，合理布置，且安装应牢固端正，产菜用途标志和线号。
