火灾报警控制器JB-QB-JBF-51S02使用说明书在安装和使用本产品前务必仔细阅读和理解该使用说明书！青鸟消防股份有限公司Jade Bird Fire Co.，Ltd.JB-QB-JBF-51S02型火灾报警控制器使用说明书V1.0目录第一章系统简介 (1)1.1特点 (1)1.2参数 (2)1.3外形尺寸及结构介绍 (3)1.4执行标准 (3)第二章安装调试步骤 (4)2.1系统安装要求 (4)2.2控制器安装 (4)2.3接线说明 (4)2.4电池连接方法 (5)2.5现场调试 (5)第三章控制器主要功能 (6)第四章报警显示说明 (7)4.1控制器正常监视状态 (7)4.2控制器报火警 (7)4.4控制器报故障 (8)4.5控制器报屏蔽 (8)4.6控制器声光指示 (8)第五章控制器操作 (9)5.1查询操作 (12)5.1.1查询注册地址 (12)5.1.2查询历史记录 (13)5.2设置操作 (14)5.2.1设置时间.....................................................................................错误！未定义书签。
5.2.3开关打印机 (14)5.2.4回路部件自动登记.....................................................................错误！未定义书签。
5.2.5部件地址手动登记.....................................................................错误！未定义书签。
第六章常见故障分析及维护 (16)第一章系统简介JB-QB-JBF-51S02控制器是青鸟消防股份有限公司（以下简称青鸟消防）推出的新一代小型壁挂火灾报警控制器（以下简称控制器）主机。
控制器采用金属机箱结构，超薄的机箱结构设计，增加了本产品的应用场景及范围。
火灾报警控制器(连动型)使用手册目录一．系统概述二．系统接线图三．设备简介四．面板功能五．开机六．用户的登录操作七．系统的特殊功能按键八．中文输入法说明九．菜单功能一览表十．系统配置（1）时间设置（2）区域设置、楼栋设置、楼层设置（3）联网设置（4）密码设置（5）复示盘设置（6）电源设置（7）打印机设置（8）系统更名（9）LCD定时关闭（10）接口板设置（11）探测器／模块设置（12）设备类型添加（13）系统联动设置（14）区中联动设置（15）栋中联动设置（16）层中联动设置（17）房中联动设置（18）复合联动设置（19）手控盘设置十一．操作（1）消音（2）恢复（3）机检（4）一般联动禁／允（5）远音联动禁／允（6）总线手控禁／允（7）单点测试（8）单点测试启／停（9）自动登录（10）隔离当前报警（11）查询当前隔离（12）取消全部隔离十二．历史查询（1）历史火警（2）历史故障（3）历史请求／反馈（4）历史操作（5）历史删除十三．报警功能十四．总线联动功能简介十五．多线联动功能简介十六．特殊操作简介（1）CF数据备份（2）CF数据载入（3）总线质量检查（4）文件复位（5）统计（6）LCD刷新率调整十七．版本查询及系统运行信息附录：设备类型表一.系统概述JB-QGL-2100A豪华型是我公司自主研制开发的新型总线制火灾报警控制器。
它具备以下特性：采用新一代高速微处理器，与传统技术相比，数据处理速度提高100倍，数据存储容量提高1000倍采用10.4”（640X480点阵）16灰度级中文液晶（LCD）－立柜或琴台式7.4”（640X480点阵）16灰度级中文液晶（LCD）－壁挂式操作界面采用仿Windows菜单及窗口界面使用标准PS/2计算机键盘、鼠标做为现场编程设备，操控灵活方便提供拼音中文输入法和区位码中文输入法，实现自由中文输入使用智能存储卡（选配），可复制或恢复系统的设置文件和历史文件，方便设备维护采用两总线智能报警联动模式，每个回路可连接：①198个智能探测器或②99个智能探测器＋99个智能模块配备多个高速CAN总线接口，数据传输高速可靠配备USB接口，可与PC机进行直接的数据交互超大系统容量，最大单机容量：①15,840报警点②7,920报警点＋7,920控制点支持20台JB-QGL-2100A豪华型无主多机互联，组网后最大系统容量：③316,800报警点④158,400报警点＋158,400控制点可扩展多线联动控制单元，最大容量4000点超大当前报警容量：火警、请求、反馈、故障各500条具备运行历史记录功能，历史火警、历史请求、历史反馈、历史故障、历史操作各1000用户可自定义设备类型，方便系统集成引入虚拟接口板的概念，实现通用语义的联动运算具备模块的手动单点启动／停止功能具备探测器／模块的单点测试功能可连接中文打印机即时打印系统状态可接入区域显示盘、楼栋显示盘或楼层显示盘可连接CRT中文图文终端直观显示发生火警、故障的部位可实行用户的分级管理，给不同级别的用户提供不同级别的系统操作权限系统可在现场进行软件升级执行GB4717－93国家标准执行GB16806－97《消防联动控制设备通用技术条件》国家标准二.系统接线图三.设备简介为了让您熟悉本系统的运作，下面简要的介绍一下本系统的构成。
GB-50116--2013(强条整理)3. 1. 6 系统总线上应设置总结短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总结短路隔离器。
3.1. 7 高度超过lOOm的建筑中，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。
3. 4. 1 具有消防联动功能的火灾自动报警系统的保护对象中应设置消防控制室。
3.4.4 消防控制室应有相应的竣工圈纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。
3.4.6 消防控制室内严禁穿过与消防设施无关的电气线路及管路。
4. 1. 1 消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。
4. 1. 3 备受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。
4. 1. 4 消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。
4.1. 6 需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。
4.8.1 火灾自动报警系统应设置火灾声光警报器，并应在确认火灾后启动建筑内的所有火灾声光警报器。
4.8.4 火灾声警报器设置带有语音提示功能时，应同时设置语音同步器。
4.8.5 同一建筑内设置多个火灾声警报器时，火灾自动报警系统应能同时启动和停止所有火灾声警报器工作。
4.8. 7 集中报警系统和控制中心报警系统应设置消防应急广播。
4. 8. 12 消防应急广播与普通广播或背景音乐广播合用时，应具有强制切入消防应急广播的功能。
6. 5. 2 每个报警区域内应均匀设置火灾警报器，其声压级不应小于60dB；在环境噪声大于60dB的场所，其声压级应高于背景曝声15 dB。
火灾自动报警系统图形显示装置和火灾报警控制器的设置要求
一、图形显示设备的要求
1 、图形显示设备应能够使用相同的界面进行显示和构建(构)筑
物周边消防车道、消防登高车操作场地、消防水源位置，以及相邻建
筑的防火间距、建筑面积、建筑高度、使用性质等情况；
2 、图形显示装置应能显示系统的各种消防、报警及其控制设备
的名称、位置和运行状态、故障信息和相关联动反馈等动态信息；
3、当有各类报警、反馈、屏蔽、故障等信号输入时，它应该能
够显示输入信号的位置、类别和名称，并记录时间、信号类别和部位
等信息。
4 、图形显示装置应在10s它显示输入火灾报警信号和反馈信号
的状态信息，在100s内显示其他输入信号的状态信息。
二、火灾报警控制器
1 、火灾报警控制器应设置在消防控制室或有值班人员的房间和
场所。
2 、火灾报警控制器应能够接收来自火灾探测器和其他火灾报警
触发装置的火灾报警信号，在10s内发出火灾报警声、光信号，指示
火灾发生部位，记录火灾报警时间，并予以保持，直至手动复位。
3 、火灾报警控制器应在火灾报警状态下发出火灾报警信号，并
3s内应启动相关的控制输出，并能控制火灾声光警报器的启动和停止。
4 、火灾报警控制器应能够显示火灾探测器、火灾显示盘、手动
火灾报警按钮的正常工作状态、火灾报警状态、屏蔽状态及故障状态
等相关信息。
5 、火灾报警控制器的火灾报警、故障报警、自检、显示与计时功能应运行正常；触发自检键，应能够对面板上所有的指示灯、显示和音频设备的功能自检。
触发部件：烟感探测器、温度探测器、消防手报按钮、消防模块。
动作部件：消防模块（例如：海湾8301、8300、8305、等）消防主机运作原理：日常消防主机处于“手动”状态，当消防主机收到触发部件（烟感探测器、温感探测器、手动火灾报警按钮等）火灾信号时，经现场巡查人员确认是火灾发生后消防控制室人员把消防报警主机打到“自动”状态，此时由主机编程控制启动消防模块远程启动现场设备（风机、卷帘等）。
烟感探测器：接收到烟雾、粉尘时报警，巡检指示灯由頻闪变化为直亮，把报警信号发送到消防报警主机。
温感探测器：接收现场温度到设定温度时报警，巡检指示灯由頻闪变化为直亮，把报警信号发送到消防报警主机。
手动报警按钮：当人员发现火情时，主动按下手动报警按钮，巡检指示灯由頻闪变化为直亮，把报警信号发送到消防报警主机。
消防模块：收到消防报警主机的命令信号后启动所控制的现场设备（如：消防卷帘降落，强切脱扣，电梯迫降，消防风机、风口启动打开等）。
消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器。
整个系统管理部分：包括各型控制器。
联动控制：各种模块。
辅助部分：包括电源盘、火灾显示盘、CRT等。
探测器的作用：监视保护区，把火警信息传给控制器，包括感烟、感温、感光等多种类型。
控制器的作用：接收显示火警信息，手动自动控制联动设备。
模块的作用：接收控制器的控制灭火设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。
电源盘的作用：输出直流24V电源，给模块、火灾显示盘等设备供电。
火灾显示盘的作用：在保护区内与控制器同步显示火警信息，有数字式、液晶式、图形式三种。
CRT的作用：有火警等信息时，用图形化显示具体位置，并可对联动设备进行操作。
二、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开工作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括火灾显示盘）开关，后开主机开关。

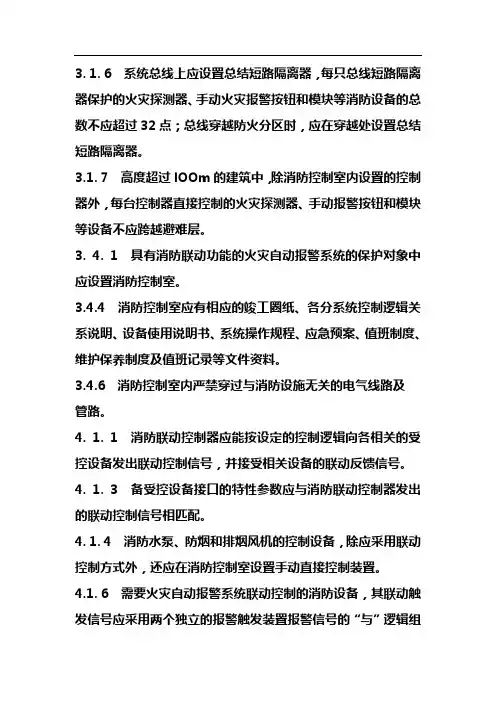

3. 1. 6 系统总线上应设置总结短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总结短路隔离器。
3.1. 7 高度超过lOOm的建筑中，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。
3. 4. 1 具有消防联动功能的火灾自动报警系统的保护对象中应设置消防控制室。
3.4.4 消防控制室应有相应的竣工圈纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。
3.4.6 消防控制室内严禁穿过与消防设施无关的电气线路及管路。
4. 1. 1 消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。
4. 1. 3 备受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。
4. 1. 4 消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。
4.1. 6 需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。
4.8.1 火灾自动报警系统应设置火灾声光警报器，并应在确认火灾后启动建筑内的所有火灾声光警报器。
4.8.4 火灾声警报器设置带有语音提示功能时，应同时设置语音同步器。
4.8.5 同一建筑内设置多个火灾声警报器时，火灾自动报警系统应能同时启动和停止所有火灾声警报器工作。
4.8. 7 集中报警系统和控制中心报警系统应设置消防应急广播。
4. 8. 12 消防应急广播与普通广播或背景音乐广播合用时，应具有强制切入消防应急广播的功能。
6. 5. 2 每个报警区域内应均匀设置火灾警报器，其声压级不应小于60dB；在环境噪声大于60dB的场所，其声压级应高于背景曝声15 dB。

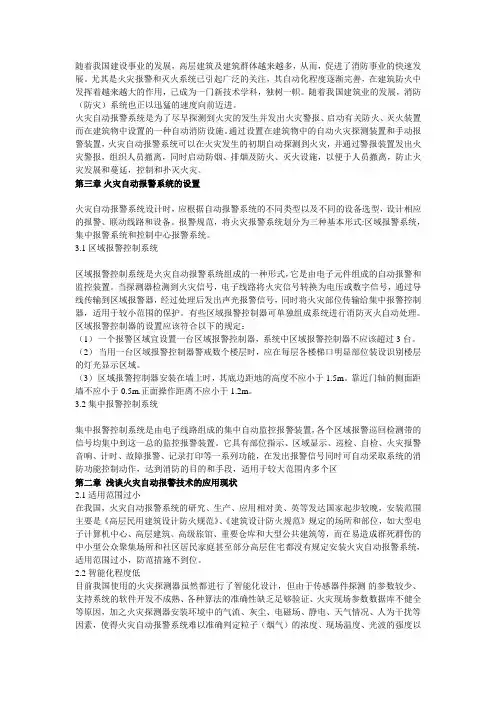

随着我国建设事业的发展，高层建筑及建筑群体越来越多，从而，促进了消防事业的快速发展。
尤其是火灾报警和灭火系统已引起广泛的关注，其自动化程度逐渐完善，在建筑防火中发挥着越来越大的作用，已成为一门新技术学科，独树一帜。
随着我国建筑业的发展，消防（防灾）系统也正以迅猛的速度向前迈进。
火灾自动报警系统是为了尽早探测到火灾的发生并发出火灾警报、启动有关防火、灭火装置而在建筑物中设置的一种自动消防设施。
通过设置在建筑物中的自动火灾探测装置和手动报警装置，火灾自动报警系统可以在火灾发生的初期自动探测到火灾，并通过警报装置发出火灾警报，组织人员撤离，同时启动防烟、排烟及防火、灭火设施，以便于人员撤离，防止火灾发展和蔓延，控制和扑灭火灾。
第三章火灾自动报警系统的设置火灾自动报警系统设计时，应根据自动报警系统的不同类型以及不同的设备选型，设计相应的报警、联动线路和设备。
报警规范，将火灾报警系统划分为三种基本形式:区域报警系统，集中报警系统和控制中心报警系统。
3.1 区域报警控制系统区域报警控制系统是火灾自动报警系统组成的一种形式，它是由电子元件组成的自动报警和监控装置。
当探测器检测到火灾信号，电子线路将火灾信号转换为电压或数字信号，通过导线传输到区域报警器，经过处理后发出声光报警信号，同时将火灾部位传输给集中报警控制器，适用于较小范围的保护。
有些区域报警控制器可单独组成系统进行消防灭火自动处理。
区域报警控制器的设置应该符合以下的规定：（1）一个报警区域宜设置一台区域报警控制器，系统中区域报警控制器不应该超过3台。
（2）当用一台区域报警控制器警戒数个楼层时，应在每层各楼梯口明显部位装设识别楼层的灯光显示区域。
（3）区域报警控制器安装在墙上时，其底边距地的高度不应小于1.5m。
靠近门轴的侧面距墙不应小于0.5m.正面操作距离不应小于1.2m。
3.2 集中报警控制系统集中报警控制系统是由电子线路组成的集中自动监控报警装置，各个区域报警巡回检测带的信号均集中到这一总的监控报警装置。
2手动控制方式，应将水幕系统相关控制阀组和消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启3.压力开关、水幕系统相关控制阀组和消防泵的启动、停止的动作信号，应反馈至消防联动控制器3.消火栓系统的联动控制设计1）联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联锁控制不应受消防联动控制器处于自动或手动状态影响。
当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。
2）手动控制方式，应将消火栓泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制消火栓泵的启动、停止。
3）消火栓泵的动作信号应反馈至消防联动控制器。
4.气体灭火系统、泡沫灭火系统的联动控制设计一般规定1.气体灭火系统、泡沫灭火系统应分别由专用的气体灭火控制器、泡沫灭火控制器控制2.在防护区域内设有手动与自动控制转换装置的系统，其手动或自动控制方式的工作状态应在防护区内、外的手动和自动控制状态显示装置上显示，该状态信号应反馈至消防联动控制器联动控制设计直接连接火灾探测器1.应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号，作为系统的联动触发信号，探测器的组合宜采用感烟火灾探测器和感温火灾探测器，各类探测器应按相关规定分别计算保护面积2.气体灭火控制器、泡沫灭火控制器在接收到满足联动逻辑关系的首个联动触发信号后，应启动设置在该防护区内的火灾声光警报器，且联动触发信号应为任一防护区域内设置的感烟火灾探测器、其他类型火灾探测器或手动火灾报警按钮的首次报警信号；在接收到第二个联动触发信号后，应发出联动控制信号，且联动触发信号应为同一防护区域内与首次报警的火灾探测器或手动火灾报警按钮相邻的感温火灾探测器、火焰探测器或手动火灾报警按钮的报警信号3.联动控制信号应包括下列内容：1）关闭防护区域的送（排）风机及送（排）风阀门2）停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀3）联动控制防护区域开口封闭装置的启动，包括关闭防护区域的门、窗4）启动气体灭火装置、泡沫灭火装置，气体灭火控制器、泡沫灭火控制器，可设定不大于30s的延迟喷射时间4.平时无人工作的防护区，可设置为无延迟的喷射，应在接收到满足联动逻辑关系。
消防手报按钮工作原理
手动火灾报警按钮（俗称手报）安装在公共场所，当人工确认火灾发生后按下按钮上的有机玻璃片，可向火灾报警控制器发出信号，火灾报警控制器接收到报警信号后，显示出报警按钮的编号或位置并发出报警音响。
手动火灾报警按钮和海湾的各类编码探测器一样，可直接接到控制器总线上。
正常情况下当手动报火灾警按钮报警时，火灾发生的几率比火灾探测器要大的多，几乎没有误报的可能。
因为手动火灾报警按钮的报警出发条件是必须人工按下按钮启动。
按下手动报警按钮的时候过3-5秒钟手动报警按钮上的火警确认灯会点亮，这个状态灯表示火灾报警控制器已经收到火警信号，并且确认了现场位置。
8 火灾探测器和手动火灾报警按钮的设置
8.1 点型火灾探测器的设置数量和布置
8.1.1 探测区域内的每个房间至少应设置一只火灾探测器。
8.1.2 感烟探测器、感温探测器的保护面积和保护半径，应按表8.1.2确定。
感烟探测器、感温探测器的保护面积和保护半径 表8.1.2
火焰探测器的种类 地面面积S（m2） 房间高
度(h)
一只探测器的保护面积A和保护半径R
房间坡度θ
θ≤15°
15°＜θ≤
30°
θ＞30°
A （m2） R (m) A (m2) R (m) A (m2) R
(m)
感烟探测
器
S≤80 h≤12 80 6.7 80 7.2 80 8.0
S＞80
6＜h≤12
80 6.7 100 8.0 120 9.9
h≤6 60 5.8 80 7.2 100 9.0
感温探测
器
S≤30 h≤8 30 4.4 30 4.9 30 5.5
S＞30
h≤8 20 3.6 30 4.9 40 6.3
8.1.3 感烟探测器、感温探测器的安装间距，应根据探测器的保护面积A和保护半径R确
定，并不应超过本规范附录A探测器安装间距的极限曲线D1~D11(含D9')所规定的范围。
8.1.4 一个探测区域内所需设置的探测器数量，不应小于下式的计算值：
(8.1.4)
式中：N——探测器数量(只)，N应取整数；
S——该探测区域面积(m2);
A——探测器的保护面积(m2);
K——修正系数，特级保护对象宜取0.7~0.8，一级保护对象宜取0.8~0.9，二级保护
对象宜取0.9~1.0。
8.1.5 在有梁的顶棚上设置感烟探测器、感温探测器时，应符合下列规定：
8.1.5.1 当梁突出顶棚的高度小于200mm时，可不计梁对探测器保护面积的影响。
8.1.5.2 当梁突出顶棚的高度为200~600mm时，应按本规范附录B、附录C确定梁对探测器
保护面积的影响和一只探测器能够保护的梁间区域的个数。
8.1.5.3 当梁突出顶棚的高超过600mm时，被梁隔断的每个梁间区域至少应设置一只探测
器。
8.1.5.4 当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按本规范
8.1.4条规定计算探测器的设置数量。
8.1.5.5 当梁间净距小于1m时，可不计梁对探测器保护面积的影响。
8.1.6 在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距
不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测
器安装间距的一半。
8.1.7 探测器至墙壁、梁边的水平距离，不应小于0.5m。
8.1.8 探测器周围0.5m内，不应有遮挡物。
8.1.9 房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的５％时，
每个被隔开的部分至少应安装一只探测器。
8.1.10 探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装，探测器至
- 1 -
多孔送风顶棚孔口的水平距离不应小于0.5m。
8.1.11 当屋顶有热屏障时，感烟探测器下表面至顶棚或屋顶的距离，应符合表8.1.11的规定。
感烟探测器下表面至顶棚或屋顶的距离 表8.1.11
探测器的安装高度h(m)
感烟探测器下表面至顶棚或屋顶的距离d(mm)
顶棚或屋顶坡度θ
θ≤15
°
15°
＜θ≤
30°
θ＞30°
最小 最大 最小 最大 最
小
最大
h≤6
3
0
200 200 300 3
00 500
6＜h≤8
7
0
250 250 400 4
00 600
8＜h≤10
100 300 300 500 5
00 700
10＜h≤12
150 350 350 600 6
00 800
8.1.12 锯齿型屋顶和坡度大于150的人字型屋顶，应在每个屋脊处设置一排探测器，探测器
下表面距屋顶最高处的距离，应符合本规范8.1.11的规定。
8.1.13 探测器宜水平安装。当倾斜安装时，倾斜角不应大于450。
8.1.14 在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。
