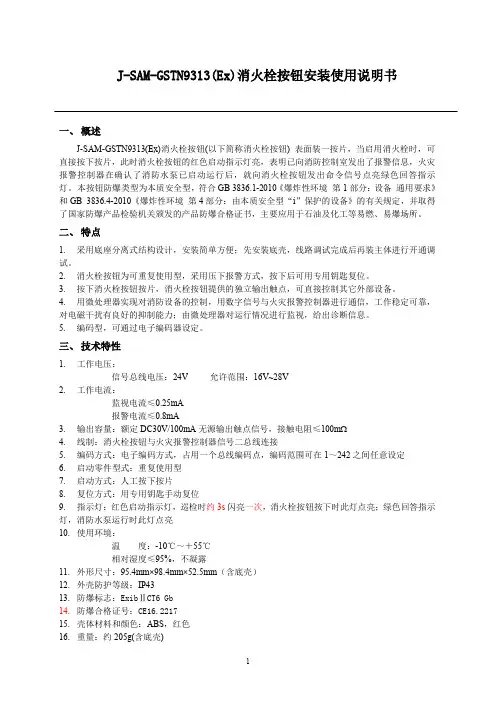

一、J-SAM-GSTN9313(Ex)消火栓按钮安装使用说明书概述J-SAM-GSTN9313(Ex)消火栓按钮(以下简称消火栓按钮) 表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。
本按钮防爆类型为本质安全型，符合GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB 3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定，并取得了国家防爆产品检验机关颁发的产品防爆合格证书，主要应用于石油及化工等易燃、易爆场所。
二、特点1.采用底座分离式结构设计，安装简单方便；先安装底壳，线路调试完成后再装主体进行开通调试。
2.消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位。
3.按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备。
4.用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；由微处理器对运行情况进行监视，给出诊断信息。
5.编码型，可通过电子编码器设定。
三、技术特性1.工作电压：信号总线电压：24V 允许范围：16V~28V2.工作电流：监视电流≤0.25mA报警电流≤0.8mA3.输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100m4.线制：消火栓按钮与火灾报警控制器信号二总线连接5.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定6.启动零件型式：重复使用型7.启动方式：人工按下按片8.复位方式：用专用钥匙手动复位9.指示灯：红色启动指示灯，巡检时约3s闪亮一次，消火栓按钮按下时此灯点亮；绿色回答指示灯，消防水泵运行时此灯点亮10.使用环境：温度：-10℃～＋55℃相对湿度≤95%，不凝露11.外形尺寸：95.4mm×98.4mm×52.5mm（含底壳）12.外壳防护等级：IP4313.防爆标志：ExibⅡCT6 Gb14.防爆合格证号：CE16.221715.壳体材料和颜色：ABS，红色16.重量：约205g(含底壳)17. 安装孔距：60mm18. 执行标准：GB 16806-2006、GB 3836.1-2010、GB 3836.4-2010四．结构特征与工作原理1. 消火栓按钮的外形示意图如图1所示。

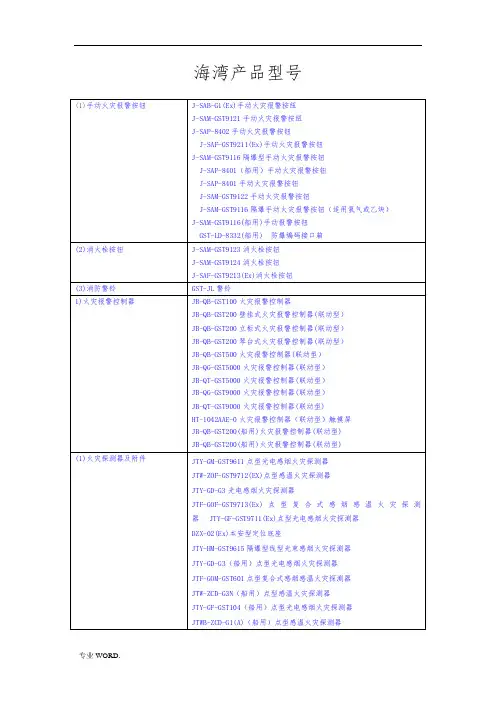

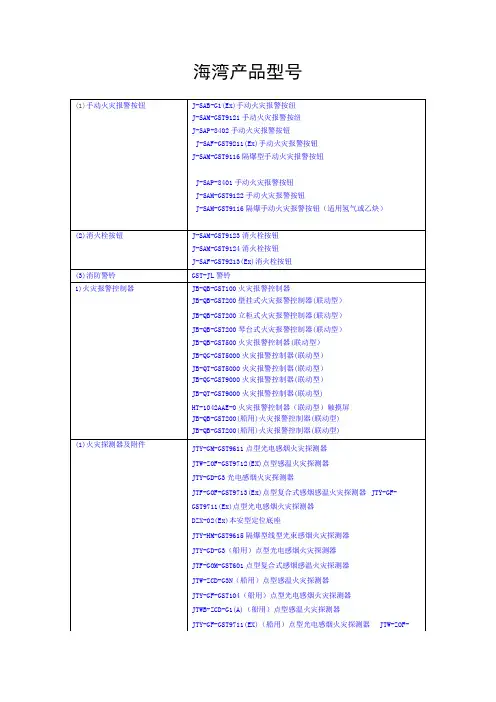

海湾产品型号GST9712(EX)（船用）点型感温火灾探测器JTW-ZCD-G3N点型感温火灾探测器JTWB-ZCD-G1(A)点型感温火灾探测器JTY-GF-GST104点型光电感烟火灾探测器JTF-GOM-GST9613点型复合式感烟感温火灾探测器JTW-ZOM-GST9612点型感温火灾探测器DZX-01定位底座JTF-GOF-GST9713点型复合式感烟感温火灾探测器JTY-GF-GST9711点型光电感烟火灾探测器JTW-ZOF-GST9712点型感温火灾探测器DZX-02定位底座DZ-02通用底座JTFB-GOF-GST601点型复合式感烟感温火灾探测器DZ-03定位底座GST-LD-8320终端器GST-LD-8320A终端器JTY-HM-GST102线型光束感烟火灾探测器JTY-HF-GST102线型光束感烟火灾探测器JTY-HM/F-GST102线型光束感烟火灾探测器反射器JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器DZ-03(Ex)本安型定位底座GST-AS-200齐纳式安全栅GST-AS-300齐纳式安全栅JTY-GF-GST103/B独立式感烟火灾探测报警器GST-LD-8320(船用)终端器DZ-02(船用)通用底座DZ-03(船用)通用底座DZC-01(船用)防水底座手报吸盘手动报警按钮复位吸盘AC-DC GST-5000AC-DC电源盒更换多功能消防烟枪一套多功能消防烟枪全功能火灾探测器试验器加烟试验器含电话插孔J-SAP-8402手动火灾报警按钮J-SAM-GST9122手动火灾报警按钮。
1产品概述1.1J-SAP-M-A62G-Ex型手动火灾报警按钮（以下简称手报）主要配合智能二总线控制器使用。
当人工确认发生火情后，按下此按钮，即可向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码地址及设备状态。
正常运行时红色指示灯闪亮，火警时红色火警指示灯常亮。
1.2手报防爆类型为隔爆型，符合GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》和GB/T 3836.31-2021《爆炸性环境第31部分：由防粉尘点燃外壳“t”保护的设备》的有关规定，适用于石油、化工行业等有防爆要求的1区、2区及21区、22区使用。
手报内置微处理器，支持电子编码。
2产品特点2.1防爆类型为隔爆型。
2.2全电子编码，可通过编码器现场改写。
2.3上盖和底座间可旋转4个方向相互配合使用。
2.4手报提供无源输出触点，可通过中间继电器直接控制外部设备。
2.5手报上的按片在按下后可用专用工具复位，不会破碎，可重复使用。
2.6无极性二总线连接，安装、维护方便。
2.7手报具有唯一ID码，维护简单方便。
33.1产品说明书使用环境户外，温度－40℃～＋70℃，相对湿度≤95%(40℃±2℃无凝露)编码方式通过编码器可现场编码，地址编码1～324任选工作指示红色火警指示灯，巡检时火警指示灯闪亮，报警时火警指示灯常亮配接主机火灾报警控制器。
电气接口2-M20×1.54产品外观及尺寸4.1单位：mm 5产品使用与工程应用5.1接线端子说明：CON2CON1L2L1L2L1L1信号端（L1）L2信号端（L2）CON1常开触点CON1（动作时与CON2端闭合）CON2常开触点CON2（动作时与CON1端闭合）接地端子5.2使用方法：把手报L1和L2端口接到控制器总线上，可把CON1和CON2端口当作开关使用，最大可带5.3手报使用方法：报警：当人工确认有火警时，按下手报面板上的按片，手报报警，同时常开触点CON1端、CON2端闭合。
久远火灾报警产品使用说明书J-SAP-M/JF-D13P手动火灾报警按钮使用说明书V1.0四川久远智能监控有限责任公司2012-01J-SAP-M/JF-D13P手动火灾报警按钮使用说明书1、概述1.1、产品特点●J-SAP-M/JF-D13P手动报警按钮（以下简称手报）具有内置微处理器；●采用SMT表面贴装工艺；●采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1500m；●施工中对导线无特殊要求，导线截面积不小于1.0mm2均可正常使用；●按下透明启动面板，即向控制器报火警。
此时有一对随动的常开接点闭合，接点容量DC30V，0.2A，可用来控制现场声光警报器。
透明启动面板在按下后，要将其复位必须使用专用钥匙；●本按钮采用易于客户施工、维护的插拔式结构。
先安装底座，线路检测完毕后再装主体插入进行调试；1.2、主要用途及适用范围●该手报配合JB-TBZL-JF998火灾报警控制器使用。
接于控制器回路二总线上，由回路二总线为其供电。
●用于公共场所，发生火灾时人工手动操作，用该手报向控制器发出警报。
●按下启动面板后，一组常开接点随动闭合，可启动现场的声光报警装置。
●执行标准：GB19880-2005手动火灾报警按钮。
●应用设计遵照国家标准GB50116“火灾自动报警系统设计规范”。
●可用于潮湿环境。
●适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所1.3、使用环境条件●工作温度：-10 (60)●贮存温度：-30 (75)●相对湿度：≤95%(40±2℃)2、工作原理对手报编码后，使其接入JB-TBZL-JF998控制器进行登记，登记后的手报处于正常监控状态，手报的启动面板下设有启动开关及相应的处理电路组成，当有火警时，按下手报启动面板使得按钮开关闭合，处理电路检测到后通过回路总线向控制器发送报警信号，手报报警时，其红色LED 长亮，正常监控状态，红色LED闪亮。
该手报具有一对常开接点，接点容量DC30V，0.2A。

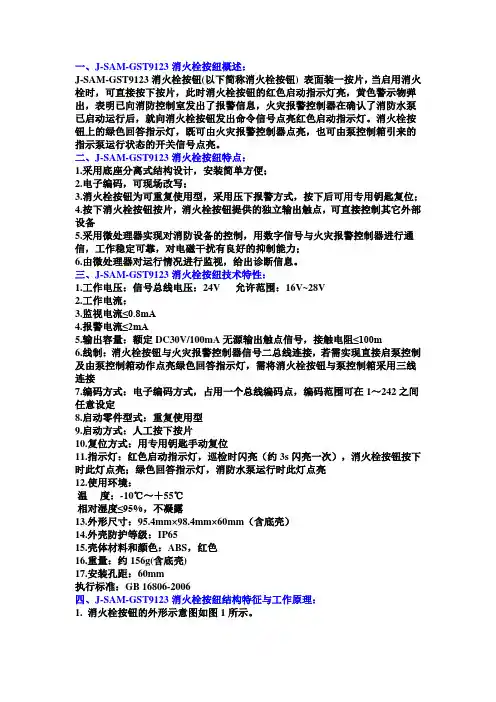

一、J-SAM-GST9123消火栓按纽概述：J-SAM-GST9123消火栓按钮(以下简称消火栓按钮) 表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，黄色警示物弹出，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮红色启动指示灯。
消火栓按钮上的绿色回答指示灯，既可由火灾报警控制器点亮，也可由泵控制箱引来的指示泵运行状态的开关信号点亮。
二、J-SAM-GST9123消火栓按纽特点：1.采用底座分离式结构设计，安装简单方便；2.电子编码，可现场改写；3.消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位；4.按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备5.采用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；6.由微处理器对运行情况进行监视，给出诊断信息。
三、J-SAM-GST9123消火栓按纽技术特性：1.工作电压：信号总线电压：24V 允许范围：16V~28V2.工作电流：3.监视电流≤0.8mA4.报警电流≤2mA5.输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100m6.线制：消火栓按钮与火灾报警控制器信号二总线连接，若需实现直接启泵控制及由泵控制箱动作点亮绿色回答指示灯，需将消火栓按钮与泵控制箱采用三线连接7.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定8.启动零件型式：重复使用型9.启动方式：人工按下按片10.复位方式：用专用钥匙手动复位11.指示灯：红色启动指示灯，巡检时闪亮（约3s闪亮一次），消火栓按钮按下时此灯点亮；绿色回答指示灯，消防水泵运行时此灯点亮12.使用环境：温度：-10℃～＋55℃相对湿度≤95%，不凝露13.外形尺寸：95.4mm×98.4mm×60mm（含底壳）14.外壳防护等级：IP6515.壳体材料和颜色：ABS，红色16.重量：约156g(含底壳)17.安装孔距：60mm执行标准：GB 16806-2006四、J-SAM-GST9123消火栓按纽结构特征与工作原理：1. 消火栓按钮的外形示意图如图1所示。
现场设备接线简图
1、GST-LD-8300型输入模块：
2、GST-LD-8301型输入/输出模块:
3、GST-LD-8303型输入/输出模块:
4、GST-LD-8313型隔离器：
5、电话系统（GST-LD-8304）接线示意图：
注意：电话分机与电话插孔的电话线要分开走。
6、J-SAM-GST9122型手动火灾报警按钮：
G Z1Z2
L2
7、HX-100B 型火灾声光报警器： 8、ZF-101型火灾显示盘：
注意：A ，B 线有极性要求，A “+”；B “-”。
ZF-500型火灾显示盘接线方式同ZF-101型。
9、J-SAM-GST9123型消火栓按钮： 10、J-SAM-GST9124型消火栓按钮： 11、直控盘接线方法：
注意：当现场的被控多线制设备控制箱没有自锁时，从控制室到现场设备3根线，
当现场的被控多线制设备控制箱有自锁时，从控制室到现场设备5根线（停止无回答）。
12、广播系统（GST-LD-8305）接线示意图：
13、气体灭火系统：
此接线指导只是就常用设备常用接法所作简图，具体全面的接法请参阅应用设计说明书。
布线说明：
信号二总线：采用ZRRVS截面积≥1.0mm2
DC24V电源线：竖井及室外采用ZRBV截面积≥4.0mm2
平面采用ZRBV截面积≥2.5mm2
RS-485通讯二总线(层显通讯线及控制器联网通讯线)：
采用ZRRVSP屏蔽双绞线截面积≥1.0mm2
消防广播二总线：采用ZRBV线截面积≥1.5mm2
消防电话二总线：采用ZRRVVP2*1.0mm2
多线制控制线：采用NH-KVV7*1.5mm2。

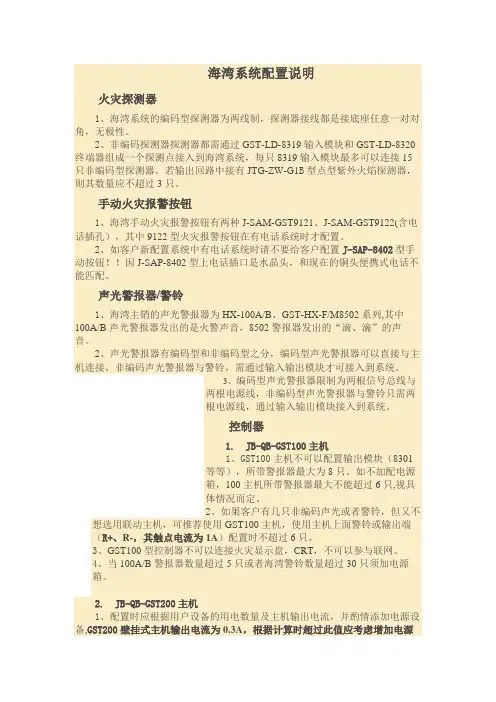

海湾系统配置说明火灾探测器1、海湾系统的编码型探测器为两线制，探测器接线都是接底座任意一对对角，无极性。
2、非编码探测器探测器都需通过GST-LD-8319输入模块和GST-LD-8320终端器组成一个探测点接入到海湾系统，每只8319输入模块最多可以连接15只非编码型探测器，若输出回路中接有JTG-ZW-G1B型点型紫外火焰探测器，则其数量应不超过3只。
手动火灾报警按钮1、海湾手动火灾报警按钮有两种J-SAM-GST9121、J-SAM-GST9122(含电话插孔），其中9122型火灾报警按钮在有电话系统时才配置。
2、如客户新配置系统中有电话系统时请不要给客户配置J-SAP-8402型手动按钮！！因J-SAP-8402型上电话插口是水晶头，和现在的铜头便携式电话不能匹配。
声光警报器/警铃1、海湾主销的声光警报器为HX-100A/B、GST-HX-F/M8502系列,其中100A/B声光警报器发出的是火警声音，8502警报器发出的“滴、滴”的声音。
2、声光警报器有编码型和非编码型之分，编码型声光警报器可以直接与主机连接，非编码声光警报器与警铃，需通过输入输出模块才可接入到系统。
3、编码型声光警报器限制为两根信号总线与两根电源线，非编码型声光警报器与警铃只需两根电源线，通过输入输出模块接入到系统。
控制器1. JB-QB-GST100主机1、GST100主机不可以配置输出模块（8301等等），所带警报器最大为8只。
如不加配电源箱，100主机所带警报器最大不能超过6只,视具体情况而定。
2、如果客户有几只非编码声光或者警铃，但又不想选用联动主机，可推荐使用GST100主机，使用主机上面警铃或输出端（R+、R-，其触点电流为1A）配置时不超过6只。
3、GST100型控制器不可以连接火灾显示盘，CRT，不可以参与联网。
4、当100A/B警报器数量超过5只或者海湾警铃数量超过30只须加电源箱。
2. JB-QB-GST200主机1、配置时应根据用户设备的用电数量及主机输出电流，并酌情添加电源设备,GST200壁挂式主机输出电流为0.3A，根据计算时超过此值应考虑增加电源箱。
防火报警器施工接线详解概述本文档旨在为防火报警器施工人员提供详细的接线指导。
正确的接线是确保报警器正常工作的关键。
请按照以下步骤进行接线操作。
步骤1. 断电：在进行任何接线之前，请确保电源已经断开，以避免触电风险。
2. 查看接线说明：阅读供应商提供的防火报警器接线说明书。
确保理解设备的接线要求和相关规范。
3. 定位主控盘：找到防火报警系统的主控盘。
通常位于建筑物的正确位置，如控制室或接待区域。
4. 连接电源：根据供应商的说明书，将主控盘与电源连接。
确保使用合适的电缆和连接器，并且连接牢固。
5. 连接传感器：将各个防火报警器传感器连接到主控盘上的相应接线端子。
根据设备说明书，一般会有明确的颜色编码和接线规定。
请严格按照要求连接，确保信号传输的稳定和准确。
6. 接地：防火报警系统需要良好的接地以保证其正常运行。
根据设备说明书，将系统的接地线连接到建筑物的接地系统上。
确保连接可靠并符合相关规范。
7. 系统测试：完成接线后，请先进行系统测试。
确保每个报警器与主控盘的连接都正常，信号能够正常传输。
如果出现问题，请检查接线是否正确，并重新连接。
8. 记录和标记：在完成接线后，请记录系统的接线情况，并标记每个接线端子的功能。
这将有助于日后系统的维护和故障排查。
注意事项- 在进行接线操作时务必断电，以避免触电危险。
- 根据设备说明书进行接线，遵循正确的接线编码和规范。
- 确保系统的接地可靠，并符合相关规范。
- 在完成接线后，进行系统测试以确保每个报警器的正常工作。
- 记录接线情况并标记接线端子的功能。
以上是防火报警器施工接线的详细步骤和注意事项。
请在实际操作中，严格按照供应商的说明书和相关规范进行接线，以确保系统的正常运行。

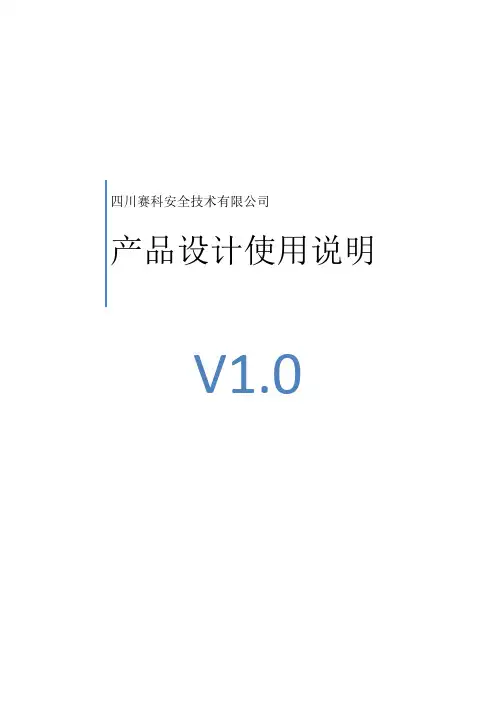

四川赛科安全技术有限公司产品设计使用说明V1.0目录探测器 (4)JTW-DZ-SCi15型点型感温火灾探测器(A2R) (4)JTY-GD-SCi10型点型光电感烟火灾探测器安装 (5)报警按钮 0J-SAP-SCi20型手动火灾报警按钮 0J-SAP-SCi25型消火栓按钮 (2)输入/输出模块 (4)J-SCi30型输入模块 (4)J-SCi35型中继模块 (6)J-SCi40型输出模块 (8)J-SCi45型输入/输出模块 (10)J-SCi01型总线隔离器 (12)声光警报 (20)J-SCi50型火灾声光警报器 (20)气体灭火系统 (22)JB-BG-SCi3型气体灭火控制器/火灾报警控制器(联动型) (22)火灾报警控制器 (26)JB-LG-SCi7型火灾报警控制器（联动型） (26)JB-QT-SCi7型火灾报警控制器（联动型） (31)JB-BG-SCi5型火灾报警控制器（联动型） (36)防火门系统 (39)JB-BG-3300B防火门监控器 (39)J-SC3330型防火门模块 (42)J-SC3310型门磁开关 (44)J-SC3320型防火门电动闭门器 (45)火灾显示盘 (47)J-SCi55型火灾显示盘 (47)网络系统 (48)CRT图文显示装置 (48)消防电话 (49)HY5711F总线消防电话总机 (49)消防广播 (50)HY2722C CD录像盘 (50)HY2733D功率放大器 (51)防爆系统、防水配件 (52)本安型光电感烟火灾探测器 (52)本安型感温火灾探测器 (52)本安型手动火灾报警按钮 (53)隔爆型紫外火焰探测器 (53)隔爆型红外火焰探测器 (54)隔爆型红外紫外复合火焰探测器 (55)SC3400B电气火灾监控设备 (56)J-SC3410型8路剩余式电气火灾探测器 (58)J-SC3420型4路剩余式电气火灾探测器 (60)J-SC3430型单路剩余式电气火灾探测器 (62)J-SC3440型测温式电气火灾探测器 (64)SC3500B型消防设备电源监控系统 (65)J-SC3512型单相电压传感器 (68)J-SC3511型单相电压传感器 (70)J-SC3510型单相电压电流传感器 (72)J-SC3532型三相电压传感器 (74)J-SC3531型三相电压传感器 (76)J-SC3530型三相电压电流电流传感器 (78)J-SC3520型直流电压电流传感器 (80)家庭报警系列 (82)JTY-GD-SCi14独立式光电感烟火灾探测器 (82)探测器JTW-DZ-SCi15型点型感温火灾探测器(A2R)一、性能特点◆ 电子编码,唯一ID,控制器在线编址或编码器设地址,自动登录.安装调试方便。
海湾100B声光报警器安装接线示意图HX-100B是海湾报警系统最为常用的一个产品，今天工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。
海湾100B火灾声光警报器外形示意图如图2-19：HX-100B火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。
火灾声光警报器接线端子示意图如图2-20：其中：Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效D1、D2：与DC24V电源线连接的端子，无极性S1、G：外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥；电源线D1、D2采用阻燃BV线，截面积≥；S1、G采用阻燃RV线，截面积≥。
HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。
当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防按钮接线及应用示意图海湾报警之家 / 2012-10-16之家工程师本节将为大家讲解海湾消防按钮的接线示意图，海湾消防报警按钮常用型号有：J-SAM-GST9121和J-SAM-GST9122两种。
一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。
其中：Z1、Z2：无极性信号二总线接线端子。
K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
应用方法：将手动火灾报警按钮的Z1、Z2端子直接接入控制器总线上即可。
消火栓按钮J-SAM-GST9124消火栓按钮一、J-SAM-GST9124特点J-SAM-GST9124型消火栓按钮通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，即可启动消防水泵，同时向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码号，并发出报警声响。
本按钮具有DC24V有源输出和现场设备无源回答输入，采用三线制与设备连接，可完成对设备的启动及监视功能，此方式可独立于火灾报警控制器。
本按钮主要具有以下特点：（1）采用拔插式结构，安装简单方便；（2）可电子编码，可现场改写；（3）按片在按下后可用专用工具复位。
二、J-SAM-GST9124主要技术指标（1）工作电压：总线电压：总线24V电源电压：DC24V（2）监视电流≤0.5mA（3）报警电流≤5mA（4）线制：与火灾报警控制器采用两总线连接，与电源采用两线连接，与消防泵采用三线制连接（一根DC24V有源输出线，一根回答输入线，一根公共地）（5）有源输出容量：DC24V/100mA（6）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（7）外壳防护等级：IP65（8）外形尺寸： 95.4mm×98.4mm×60mm(带底壳)三、J-SAM-GST9124结构特征、安装与布线外形尺寸及结构与J-SAM-GST9123型消火栓按钮相同，安装方法也相同，J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。
其中：Z1、Z2：接控制器二总线，无极性V+、G：24VDC电源输入端，有极性；24VCD由泵控制箱提供时不用；COM：DV24V起泵信号输入端I：无源常开触点回答信号输入端COM、NO：输出常开触点信号，额定容量24VDC/100mA布线要求：信号线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。
四、J-SAM-GST9124应用方法TX3150消火栓按钮一、TX3150概述TX3150型消火栓按钮，外观美观大方，安装接线方便牢靠。
J-SAM-GST9122型手动火灾报警按钮接线与应用
一、J-SAM-GST9122手动火灾报警按简介
J-SAM-GST9122手动火灾报警按钮安装在公共场所，本报警按钮含电话插孔。
当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并发出报警声响，将消防电话分机插入电话插孔即可与电话主机通讯。
二、J-SAM-GST9122结构、安装、示意图
J-SAM-GST9122结构特征、安装与布线手动火灾报警按钮外形示意图如图
手动火灾报警按钮的外接端子示意图如图2- 10
其中：
Z1、Z2：报警控制器来的信号总线，无极性。
K1、K2：额定DC30V/100mA无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
TL1、TL2：与GST-LD-8304连接的端子。
布线要求：信号Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2；消防电话线TL1、TL2采用阻燃RVVP屏蔽线，截面积≥1.0mm2。
三、J-SAM-GST9122应用方法
作为手动火灾报警按钮使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上即可。
作为手动火灾报警按钮及消防电话插孔使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制
器总线上，同时将报警按钮的TL1、TL2端子与GST-LD-8304消防电话模块连接，具体见图2-11所示（最末端报警按钮的TL1、TL2接线端子接4.7kΩ终端电阻）。
