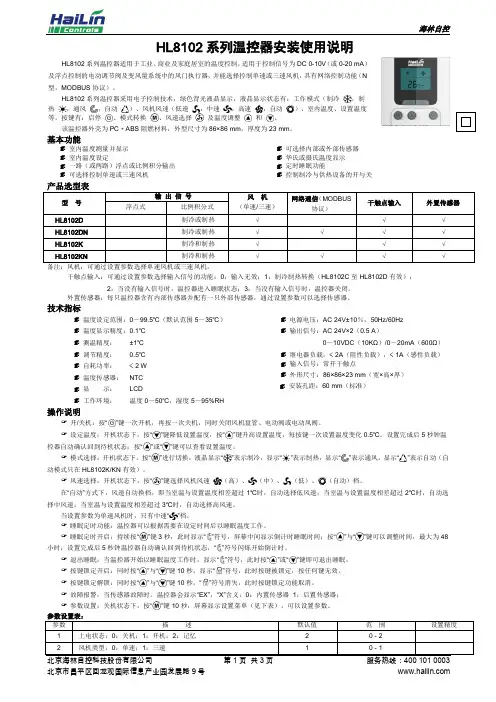

北京海林自控科技股份有限公司第1页 共3页服务热线：400 101 0003HL8102系列温控器安装使用说明HL8102系列温控器适用于工业、商业及家庭居室的温度控制，适用于控制信号为DC 0-10V （或0-20 mA ）及浮点控制的电动调节阀及变风量系统中的风门执行器，并能选择控制单速或三速风机，具有网络控制功能（N 型，MODBUS 协议）。

HL8102系列温控器采用电子控制技术，绿色背光液晶显示，液晶显示状态有：工作模式（制冷 ，制热 ，通风 ，自动 ）、风机风速（低速 ，中速 ，高速 ，自动 ）、室内温度、设置温度等。

按键有：启停 、模式转换 、风速选择 及温度调整 和 。

该温控器外壳为PC ﹢ABS 阻燃材料，外型尺寸为86×86 mm ，厚度为23 mm 。

基本功能室内温度测量并显示室内温度设定一路（或两路）浮点或比例积分输出 可选择控制单速或三速风机可选择内部或外部传感器 华氏或摄氏温度显示 定时睡眠功能控制制冷与供热设备的开与关产品选型表型 号 输 出 信 号风 机 （单速/三速）网络通信（MODBUS协议）干触点输入外置传感器浮点式比例积分式 HL8102D 制冷或制热 √ √ √ HL8102DN 制冷或制热 √ √ √ √ HL8102K 制冷和制热 √ √ √ HL8102KN制冷和制热√√√√备注：风机：可通过设置参数选择单速风机或三速风机。

干触点输入：可通过设置参数选择输入信号的功能：0：输入无效；1：制冷制热转换（HL8102C 至HL8102D 有效）； 2：当没有输入信号时，温控器进入睡眠状态；3：当没有输入信号时，温控器关闭。

外置传感器：每只温控器含有内部传感器并配有一只外部传感器，通过设置参数可以选择传感器。

技术指标温度设定范围：0～99.5℃（默认范围5～35℃） 温度显示精度：0.1℃ 测温精度： ±1℃ 调节精度： 0.5℃ 自耗功率： < 2 W 温度传感器： NTC 显 示： LCD工作环境： 温度0～50℃，湿度5～95%RH电源电压：AC 24V±10％，50Hz/60Hz 输出信号：AC 24V×2（0.5 A ）0～10VDC （10KΩ）/0～20mA （600Ω）继电器负载：< 2A （阻性负载），< 1A （感性负载） 输入信号：常开干触点外形尺寸：86×86×23 mm （宽×高×厚） 安装孔距：60 mm （标准）操作说明✍ 开/关机：按“”键一次开机，再按一次关机，同时关闭风机盘管、电动阀或电动风阀。

温度控制器怎么接线方法
温度控制器是一种常见的电子设备，用于控制温度的变化，广泛应用于工业生产、家用电器等领域。

正确的接线方法对于温度控制器的正常工作至关重要。

接下来，我们将介绍温度控制器的接线方法，希望能够帮助大家更好地使用和维护温度控制器。

首先，接线前需要确认温度控制器的型号和参数，确保选用的电源和传感器符合温度控制器的要求。

接线时应断开电源，并按照以下步骤进行操作：
1. 首先，将温度控制器的电源线连接到电源输入端子，确保连接正确，避免反接或短路。

2. 接下来，将温度传感器的信号线连接到温度控制器的信号输入端子，同样需要注意连接的正确性，避免接反或短路。

3. 然后，将控制器的输出端子连接到被控制的设备，如加热器或制冷器，确保连接牢固可靠。

4. 最后，检查所有接线是否牢固，没有松动或接错的情况，确
认无误后可以通电测试。

在接线完成后，需要进行功能测试，确保温度控制器能够正常工作。

可以通过设置目标温度值，观察控制器对被控设备的控制情况，验证接线的正确性和稳定性。

需要注意的是，在接线过程中，一定要注意安全，避免触电和短路等危险情况的发生。

如果不确定接线方法或操作过程，建议寻求专业人士的帮助，以确保安全和正确性。

总之，温度控制器的接线方法并不复杂，但需要谨慎操作，确保接线的正确性和稳定性。

正确的接线方法能够保证温度控制器的正常工作，延长设备的使用寿命，提高工作效率。

希望以上内容能够对大家有所帮助，谢谢阅读！。

温控器怎么接线温控器的接线方法【详解】许多家用电器和大型设备产品都会在使用温控器、温控器时配合开关内环境温度的变化物理变形，这会产生一些特殊效果，以产生开关动作，达到自动控制元件的目的。

现在人们对温控器的连接方式有很多疑问。

温控器到底是怎么连上的？
温度控制器的工作原理是通过温度传感器自动监测环境温度。

当环境温度高于设定范围时，控制电路启动。

如果温度仍然上升，当温度上升到设定的温度报警点时，报警功能将被激活。

如果温度不能得到有效控制，为了防止电气设备烧坏等，将通过跳闸模式，以防止设备继续工作。

温度控制器广泛应用于高、低压开关柜和干式变压器。

温控器接线工作的重点是连接工作的输入和输出，只要这两个部分的连接工作正常，电源就能正常工作。

温度控制器是一种控制机构，需要传感器来采集外部信号。

因此，温度控制器具有输入终端。

考虑到不同类型的温度控制器，对电压和连接数量的要求也会不同，在连接时，一定要先了解温控器的接线要求。

温控器也是一个执行结构，所以会有一个输出端，用于执行结构的执行信号，输出端会用与输入端相同的字母标记，这些字母决定了具体的布线数量和方法，所以为了使温控器能正常工作，必须与这些内容结合起来才能连接。

温度控制器的报警装置和电源的连接方式也很简单。

报警装置属于公用终端，需要与温度控制器模型连接。

电源的连接必须满足电压要求，一般恒温电源采用80-220v 交流和24v 直流 / 交流两种电源。

以上是关于温度控制器工作原理的介绍，以及温度控制器输入端、输入端、电源和报警装置连接方法的简要介绍，为了使温度控制器接线工作更加安全、顺利，需要专业人员来完成。

温度控制器接线图
————————————————————————————————作者：————————————————————————————————日期：
温度控制器接线图
温控器的接线无非是接输入输出最主要的2个部位接好线,和供电电源就可以正常的工作了。

高档，复杂的温控器功能较多，主要是给2次仪表和记录仪的信号。

或者外部的开关信号。

把握住仪表的功能就能很容易的接线。

一，温控器是一个控制机构，它需要一个能采集外部信号的传感器。

所以它有一个输入端。

一般输入端的符号会有英文INPUT字样。

常见的有：1.Pt100铂电阻（3线，也有2线）。

2.热电偶（2线）。

3.红外测温仪（2线，变送出模拟量信号）。

二，它的下一级应是执行机构。

所以它有一个输出，用来给执行机构执行信号。

一般输出端的符号会有英文OUTPUT 字样。

常见有
1.DC4-20mA..
2.接点开关量。

3.固态驱动。

4.DC 0-10v。

三，温控器的报警都是开关量、一般是一个公共端。

然后再分1.2.3.路报警。

接线图上一般有ALM1.ALM2，字样。

或者EV1.EV2.
四，温控器常见的电源是80-220V AC和 24V DC/AC2种供电电源。

温控仪怎么接线？高总低是什么端子？3张实物图一看就懂
有朋友问温控仪接线怎么样？运行和停止的指示灯怎么接？今天，我们将揭晓。

温控仪
面板介绍
为了方便大家的理解，我们从最简单的开始，温度控制器的接触大致分为三部分: 电源接触，温度传感器接触，继电器输出接触。

一旦这三台机组连接起来，温度控制器就可以正常工作，当然，还有一组直流电源输出，可以直接控制继电器。

今天我们主要看继电器输出，看看这个温度控制器如何连接到交流接触器？
接线图
这是最简单的接线图，连接火线中的零线，连接温度传感器的1 / 2 / 3，有两线热电偶，有三线热电阻，根据不同的情况选择，连接时，注意一组继电器的正负极，高、中、低输出。

热电偶接线
热电阻接线
参数介绍
实物图
为什么这些数字的总和很低？首先，这组继电器是无源的，所以总点连接电源，所以和接触器构成一个控制回路。

当温度低于设定值时，低求和关闭; 当
温度高于设定值时，高求和关闭。

当然，不同的品牌，可能会有所不同，以附带的说明书为准。

实物图
这个电路增加了两个按钮开关，它们最初低于设定的温度，因此总和很低并且是闭合的。

按下启动按钮交流接触器自锁，电热开始发热，当温度超过设定值时，接触器线圈总低断电，发热停止。

实物图
本图增加了两个指示灯，工作指示灯指示交流接触器的辅助正常开启点，接触器只要吸气，工作指示灯亮，停止指示灯指示温度控制器的正常关闭点，停止指示灯指示不工作时。

在实际应用中，最好加一个时间继电器，达到设定的温度倒计时断电，同时加一个报警器。

比例积分调节阀比例积分调节阀又称为比例积分电动调节阀，它属于中央空调末端控制类产品，作为控制风机盘管内水流的执行部件它受控于比例积分温控器。

比例积分温控器通过控制比例积分调节阀，精确调节风机盘管内的水流量（制冷时为冷冻水，制热时为热水），以此达到保持室内恒温的目的。

比例积分调节阀按阀体机构形式可分为：两通单座阀、两通平衡阀、三通分流阀、三通合流阀。

比例积分调节阀按阀体材质可分为：黄铜阀、铸铜阀、铸铁阀、铸不锈钢阀。

上面介绍了比例积分调节阀的一些基本知识，下面我们详细阐述比例积分调节阀在全新风机组控制系统中的应用。

全新风机组控制系统解决方案►全新风机组控制系统解决方案应用分析1 全新风机组温度控制系统是由比例积分温度控制器TC-1、安装在送风管内的温度传感器TE-1和比例积分电动调节阀TV-1组成。

温度控制器TC-1的作用是把置于送风风道的温度传感器TE-1所检测到的送风温度传送至温控器与温控制设定的温度进行比较，并根据比较结果经过比例、积分运算，对电动调节阀TV-1进行控制，从而使送风温度保持在所需要的范围。

2 电动调节阀TV-1与送风风机连锁，以保证切断风机电源时风阀亦同时关闭。

3 装设在新风入口处的常闭二位（ON/OFF）电动风阀DM-1与送风风机连锁。

当送风风机启动时新风风门全开。

4 在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或高于设定温度时，温控器给电动调节阀TV-1一个关阀信号，电动调节阀TV-1的关阀接点接通阀门关闭。

如果测量温度低于设定温度，温控器给电动阀一个开阀信号，电动阀开阀TV-1接点接通阀门打开。

在需要制热时，温控器置于制热模式，当传感器测量的温度达到或低于设定温度时，温控器给电动调节阀TV-1一个关阀信号，电动调节阀TV-1的关阀接点接通阀门关闭。

如果测量温度高于设定温度，温控器给电动调节阀TV-1一个开阀信号，电动调节阀TV-1开阀接点接通阀门打开。

5 空气过滤网的通气度由压差开关DPS-1检测的。

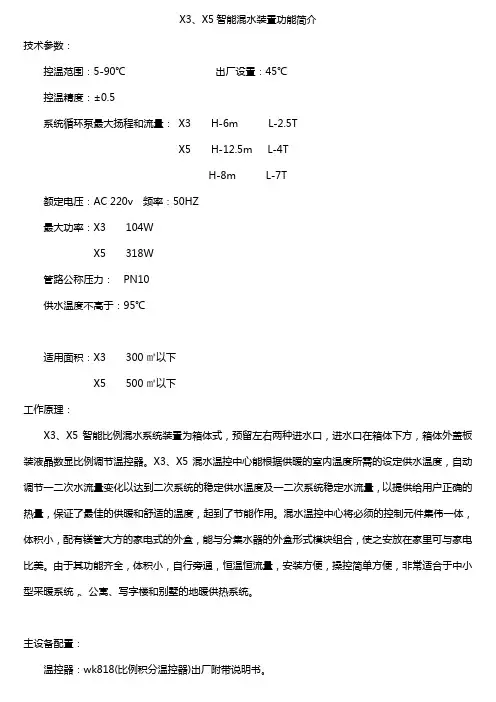

X3、X5智能混水装置功能简介技术参数：控温范围：5-90℃出厂设置：45℃控温精度：±0.5系统循环泵最大扬程和流量： X3 H-6m L-2.5TX5 H-12.5m L-4TH-8m L-7T额定电压：AC 220v 频率：50HZ最大功率：X3 104WX5 318W管路公称压力： PN10供水温度不高于：95℃适用面积：X3 300㎡以下X5 500㎡以下工作原理：X3、X5智能比例混水系统装置为箱体式，预留左右两种进水口，进水口在箱体下方，箱体外盖板装液晶数显比例调节温控器。

X3、X5混水温控中心能根据供暖的室内温度所需的设定供水温度，自动调节一二次水流量变化以达到二次系统的稳定供水温度及一二次系统稳定水流量，以提供给用户正确的热量，保证了最佳的供暖和舒适的温度，起到了节能作用。

混水温控中心将必须的控制元件集伟一体，体积小，配有镁管大方的家电式的外盒，能与分集水器的外盒形式模块组合，使之安放在家里可与家电比美。

由于其功能齐全，体积小，自行旁通，恒温恒流量，安装方便，操控简单方便，非常适合于中小型采暖系统，、公寓、写字楼和别墅的地暖供热系统。

主设备配置：温控器：wk818(比例积分温控器)出厂附带说明书。

活结球阀：X3 B08.25X5 B11.32循环泵：X3 DN25X5 DN32四通混水阀：X3 RS 15/6X5 RS 25/825/125比例调节执行器：EI-VQC-2传感器：MR7-3382X3、X5基本操作说明：1、接通混水中心电源；接下漏电保护杆头复位按键，指示灯亮。

2、通电后，温控器液晶灯亮，左边温度与时间交替显示，温度为设定温度，右边显示“OFF ”或当前管路实际温度。

如果显示“OFF ”，直接按下右边开机键。

如果显示温度表示正常，如果显示“Err ”表示传感器选择错误，需进入温控器高级设置菜单、选择外置传感器。

3、温控器高级设置步骤： ① 按下右边关机键，左边显示“OFF ”② 左手按下左边温控器菜单键右手同时按下右边开机键开机，左边显示“I SHE ”右边显示“IN ”然后松开右边菜单键。
