x /( xmax xmin ) 100% y /( ymax ymin ) 200 /(1000 500) 80% 40 /(100 过程控制 20)
18
23:57
二 比例调节的特点
有差调节
负荷：物料流或能量流的大小．处于自动控制下的被控过程在进入稳态后， 流入量和流出量之间总是达到平衡，因此，常常根据调节阀的开度(流入 量)来衡量负荷的大小 如果采用比例调节，则在负荷扰动下的调节过程结束后，被调量不可能与 设定值准确相等，它们之间一定有残差，也就是e≠0.
23:57
过程控制
24
δ对调节过程的影响： δ增大,则比例系数减小,由比例调节器输出u=Kc*e,则调节阀的 动作幅度减小. 因此被调量的变化比较平稳, 甚至可以没有超 调,但残差大,调节缓慢,调节时间长． δ减小, 则比例系数增大,调节阀的动作幅度增大,引起被调量来 回波动, 但系统仍可能是稳定的, 残差相应减小. δ具有一个临 界值, 此时系统处于稳定边界的情况, 进一步减小δ系统就不稳 定了． 由于比例调节只有一个简单的比例环节, 因此δcr的大小只取 决于被控对象的动态特性.根据奈奎斯特稳定准则,在稳定边界 上有：
100% 0 阀开度 100% 0 阀开度
被调量
被调量
调节器的比例带δ习惯用它相当于被调量测量仪表的量程的百分数表示,如: 若测量仪表量程为100℃, 则δ＝50%就表示被调量需要改变50℃才能使调 节阀从全关到全开, 也就是:δ*量程
比例带也称比例度或比例范围,比例带δ越小,调节器的放大倍 数也就越大,即调节器对输入偏差放大的能力越强。
u
23:57
1
过程控制
e
16
1 100% Kc
其中δ称为比例带，其意义为: 如果输出u直接代表调节阀开度的变化量,那 么δ就代表使调节阀开度改变100%, 即从全关到全开时所需的被调量的变 化范围. 只有当被调量处于这个范围之内, 开度才与偏差成正比,超出这个 比例带之外,调节阀已经处于全关或全开的状态, 暂时失去控制作用.
－
e
Kc
u
调节阀
Kv
μ
被控过程
Kp
y
＋ ym
Km
＋
测量变送器
＋ 根据控制系统方框图确定调节器正反作用 Kc---调节器运算部分的增益 此处的偏差为: e=r-ym, 与仪表制造业中相差一个符号．在上图中， Kv, K, Km都是正数，因此负反馈要求Kc为正。
23:57
Kc为负号: 调节器正作用方式 Kc为正号: 调节器反作用方式 过程控制
12
3) 加热过程
条件： u↑ μ↑Q↑y↑ r － ym e u 调节阀 Kv ＋ Km μ 被控过程 Kp ＋ 测量变送器 y
Kc
＋ 根据控制系统方框图确定调节器正反作用
+ + + + 保证系统为负反馈的条件: Kv*Kp*Km*Kc为正
Kc为正号调节器为反作用方式
23:57 过程控制 13
反馈控制系统的组成：
反馈控制系统是由各种结构不同的元部件组成，它包括： ① 给定元件：给出与期望的被控量相对应的系统输入量 ② 比较元件：把测量元件检测的被控量实际值与给定元件给出的输入值 进行比较，求出它们之间的偏差．常用的比较元件有：差动放大器， 机械差动装置，电桥电路等．
23:57 过程控制 5
y↑u↓,调节器增益为“-”, Kc(调节器运算部分增益)为“+”
原因: 仪表业规定调节器运算部分偏差e与控制中相差一个 负号Biblioteka 23:57过程控制
15
2-2 比例调节(P调节） 一 比例调节动作规律，比例带
在比例调节中, 调节器的输出信号u与偏差信号e成正比, 即：
u K ce
( u0 )
23:57
过程控制
9
常见环节的增益的符号的确定
增益K为输出输入增量之比:
y K x
1) 控制阀: ◆气开式: K为正 (常关式) ◆气关式: K为负 (常开式)
2) 被控对象:
调节量↑, 被调量↑, K为正 调节量↑, 被调量↓, K为负 3) 检测环节: 增益一般为正
23:57 过程控制 10
正反馈和负反馈
自动化技术的核心思想就是反馈,通过反馈建立起输入(原因)和输出(结果) 的联系. 使控制器可以根据输入与输出的实际情况来决定控制策略,以便达 到预定的系统功能. 根据反馈在系统中的作用与特点不同可以分为正反馈 (positive feedback)和负反馈(passive feedback)两种。
y↑u↑, 增益为+ y↑u↓, 增益为D
调节器 Gd(s) 被控过程 u y
反作用方式：调节器的输出信号μ 随着被调量y的增大而减小，调节器增 益为－:
r －
23:57
e
Gc(s)
Gp(s)
生成过程简单控制系统方框图 过程控制
8
•设置的目的：保证控制系统成为负反馈。 •负反馈准则：控制系统开环总增益为正 •开环总增益：各组成环节的增益之积 •环节的增益：当环节输入增加时，其输出增加则为+ 当环节输入增加时，其输出减小则为-
调节器正反作用方式的选择方法: 1) 加热过程
条件： u↑ μ↑Q(热气)↑y↑
e yr y
u Q y (不能达到平衡) u Q y (可以达到平衡)
y↑,u↓, 为反作用方式
2) 冷却过程 条件： u↑ μ↑Q(冷气)↑y↓
e yr y
4) 冷却过程
条件： u↑ μ↑Q(冷气)↑y↓ r － ym e u
Kc
Kv ＋
μ
Kp -
y
Km
测量变送器
＋ 根据控制系统方框图确定调节器正反作用
+ - + 保证系统为负反馈的条件: Kv*Kp*Km*Kc为正 Kc为负号调节器为正作用方式
23:57 过程控制 14
正作用方式:
y↑u↑,调节器增益为“+”, Kc(调节器运算部分增益)为“-” 反作用方式:
PID控制器最先出现在模拟控制系统中.传统的模拟PID控制器是通过硬 件(电子元件,气动和液压元件)来实现它的功能. 在电子电路中就可以通 过将比例电路，积分电路以及微分电路进行求和得到PID控制电路．
23:57
模拟PID控制系统原理图 过程控制
3

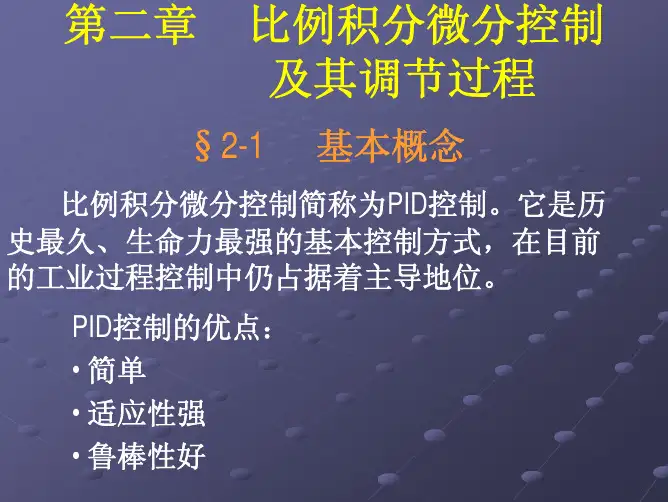

PID控制的优点： ① 原理简单，使用方便 ② 适应性强，广泛应用于各种生产部门，适用于多种控制方式 ③ 鲁棒性强，其控制品质对被控对象的特性的变化不太敏感． 在PID控制系统中,比例, 积分,微分三个环节起着不同的作用: 比例环节:对偏差瞬间作出快速反映.偏差一旦产生,控制器立即产生控制 作用,使控制量向减少偏差的方向变化. 比例控制作用的强弱起决于比例 系数. 积分环节:把偏差的积累作为输出.在控制过程中,只要有偏差存在,积分环 节的输出就会不断变化. 直到偏差e(t)=0, 输出量u(t)才可能维持在某一常 量，使系统在给定值r不变的条件下趋于稳态．
23:57 过程控制 6
负反馈：引入负反馈后使净输入量变小. 它主要是通过输入,输出之间的差 值作用于控制系统. 这个差值就反映了要求的输出和实际的输出之间的差 别.控制器的控制策略是不停减小这个差值,以使差值变小.负反馈形成的系 统,控制精度高,系统运行稳定. 正反馈：引入正反馈后使净输入量变大．在自动控制系统中主要是用来对 小的变化进行放大，从而可以使系统在一个稳定的状态下工作。而且正反 馈可以与负反馈配合使用，以使系统的性能更优。但是正反馈总是起放大 作用，这样就会使系统中的作用越来越剧烈，最后会使系统损坏。所以一 般正反馈都与负反馈配合使用． r － ym 检测单元 负反馈
23:57
e
y 控制器
r
e + ym
y 控制器
检测单元 正反馈
7
仪表制造业中偏差：e=ym-r 过程控制
正作用，反作用方式：
为了适应不同被控对象实现负反馈的需要，工业调节器都设置有正，反作 用开关，以便根据需要将调节器置于正作用或反作用方式 正作用方式：调节器的输出信号μ 随着被调量y的增大而增大，调节器增 益为＋:
23:57
过程控制
4
微分环节：作用是阻止偏差的变化．它是根据偏差的变化趋势(变化速度) 进行控制的．偏差变化得越快，微分环节的输出就越大，并能在偏差值变 大之前进行修正． PID控制中三个环节分别是对偏差的现在，过去和将来进行控制．它通过 以不同的比重将比例，积分和微分三个控制环节叠加起来对被控对象进行 控制，以满足不同的性能要求．
23:57
过程控制
19
加热器出口水温控制系统 原理: 热水温度θ是由传感器θT获 取信号并送到调节器θC的, 调节 器控制加热蒸汽的调节阀开度以 保持出口水温恒定, 加热器的热 负荷既决定于热水流量Q也决定 于热水温度θ。 假定现在采用比例调节器，并 将调节阀开度μ直接视为调节器 的输出。水温愈高，调节器应把 调节阀开得愈小。
u Q y (可以达到平衡) u Q y (不能达到平衡)
过程控制 11
23:57
y↑,u↑, 为正作用方式
调节器的正反作用也可以借助于控制系统方框图加以确定．当控制系统包 含多个串联环节时，要组成负反馈，要求闭合回路上所有环节(包括调节 器的运算部分在内)的增益的乘积为正数． r
23:57 过程控制 17
根据P调节器输入(△x)输出(△y)测量数据，可以确定其比例带的大小
y x y Kc x Kc x y
x /( xmax xmin ) 100% y /( ymax ymin )
δ无单位
例:某气动比例温度控制器的输入范围为500～1000℃, 输出 范围为20～100KPa，当控制器输入变化200℃时，其输出信 号变化40KPa，则该控制器的比例度为多少？ 解:
