汽轮机设备吊装措施

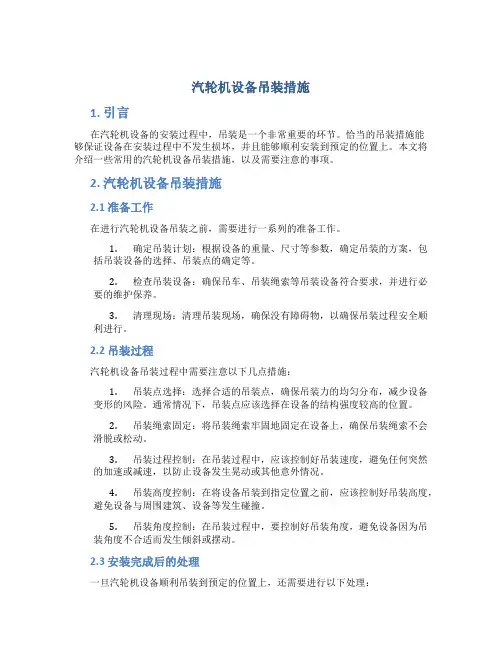

汽轮机设备吊装措施1. 引言在汽轮机设备的安装过程中，吊装是一个非常重要的环节。
恰当的吊装措施能够保证设备在安装过程中不发生损坏，并且能够顺利安装到预定的位置上。
本文将介绍一些常用的汽轮机设备吊装措施，以及需要注意的事项。
2. 汽轮机设备吊装措施2.1 准备工作在进行汽轮机设备吊装之前，需要进行一系列的准备工作。
1.确定吊装计划：根据设备的重量、尺寸等参数，确定吊装的方案，包括吊装设备的选择、吊装点的确定等。
2.检查吊装设备：确保吊车、吊装绳索等吊装设备符合要求，并进行必要的维护保养。
3.清理现场：清理吊装现场，确保没有障碍物，以确保吊装过程安全顺利进行。
2.2 吊装过程汽轮机设备吊装过程中需要注意以下几点措施：1.吊装点选择：选择合适的吊装点，确保吊装力的均匀分布，减少设备变形的风险。
通常情况下，吊装点应该选择在设备的结构强度较高的位置。
2.吊装绳索固定：将吊装绳索牢固地固定在设备上，确保吊装绳索不会滑脱或松动。
3.吊装过程控制：在吊装过程中，应该控制好吊装速度，避免任何突然的加速或减速，以防止设备发生晃动或其他意外情况。
4.吊装高度控制：在将设备吊装到指定位置之前，应该控制好吊装高度，避免设备与周围建筑、设备等发生碰撞。
5.吊装角度控制：在吊装过程中，要控制好吊装角度，避免设备因为吊装角度不合适而发生倾斜或摆动。
2.3 安装完成后的处理一旦汽轮机设备顺利吊装到预定的位置上，还需要进行以下处理：1.设备固定：将设备固定在基础上，以确保设备在运行过程中不会出现位移或晃动。
2.吊装设备拆卸：将吊装设备拆卸下来并进行妥善保管，以备后续使用。
3.检查设备：检查设备是否有损坏，并做好记录，以备日后参考。
3. 注意事项在进行汽轮机设备吊装过程中，需要注意以下事项：1.安全第一：吊装过程中要牢记安全第一的原则，严格按照规定操作，避免发生人身伤害或设备损坏的情况。
2.人员培训：吊装操作人员应该接受专业培训，并具备相应的资质证书。
发电机定子吊装..
内蒙古东源科技4×50MW热电机组工程汽轮机定子吊装方案编制：审核：批准：周口机电安装有限公司东源热电项目部2013年07月26日目录1. 作业内容概况 (2)2.作业范围及主要工程量 (2)3.编制依据 (2)4.作业准备 (2)5．作业须具备的技术条件 (3)6.作业程序及作业方法 (4)7. 作业的质量措施 (8)8. 本作业的安全环境目标 (9)9.定子吊装注意事项 (9)10．环境保护措施 (10)11.主要材料、机具计划 (10)1. 作业内容概况内蒙古东源科技4×50MW热电机组工程发电机定子由山东济南发电设备厂生产制造，定子长5630mm，宽3510mm，高3155mm，总重74T。
该发电机定子布置在汽机主厂房A列和B列之间,吊装时在标高8000mm平台进行。
2.作业范围及主要工程量2.1作业范围及工程量2.2汽轮机发电机定子吊装。
3.编制依据3.1 定子装配图3.2 定子外型及安装图3.3《起重与运输》；3.4《起重技术与安全》；3.5《电力建设安全工作规程》 DL 5009,1-2002；3.6吊钩桥式起重机总图4.作业准备4.1 作业主要责任人、职责及应具备的条件4.2作业主要责任人：项目经理、专业工程师、班长、技术员4.3项目经理的职责：贯彻执行上级有关安全健康与环境保护的措施与规定，组织编制本工地安全健康与环境保护措施，经批准后组织实施。
在计划、布置、检查施工时，把安全文明施工工作贯穿到每个施工环节，在确保安全的前提下组织施工。
负责组织对跨班组重要施工项目开工前的安全文明施工条件进行检查、落实并签证确认。
对重要的施工项目，应亲临现场监督施工。
4.4专业工程师的职责：负责本工地的施工技术和质量监督管理工作。
组织编制本工地技术革新和施工新技术、新工艺中的施工措施。
负责安全施工技术上的监督与指导。
负责编制创国优措施，解决施工中存在的质量问题。
负责组织相关人员对二级验收项目的检查、验收，严把质量关。
汽轮机发电机吊装方案
汽轮机发电机吊装方案(总14页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March汽轮机、发电机组吊装方案一、编制说明1、编制目标：为了使汽轮机与发电机组的安装能够正确地，有程序地进行，以充分保证起重工作的安全和更好的完成本次吊装任务，根据现场实际情况编制此吊装方案。
2、编制重点：汽轮机、发电机组的吊装。
3、方案的适用范围：汽轮机与发电机组4、编制依据a）工程施工兰图（274ⅡL2）b）《机械设备安装工程施工及验收规范》（GB50231—98）c）《施工现场临时用电安全技术规范》（GBJ46—88）d）《电力建设施工及验收技术规范汽轮机机组篇》（GBJ46—88）e）《吊车性能表》二、平面布置图及资源配备1、平面布置图见附图12、施工机具配备见附表13、施工人员配备见附表2三、工程概况1、工程简介：江铜翁福化工有限责任公司40万吨/年硫酸装置发电厂房汽轮机位于发电厂房+平台上②线至③线之间，B列至C列之间。
发电机位于②线至③线之间，C列至D列之间。
发电机单重约38t，汽轮机单重约53t。
2、现场环境：发电厂房+平台上②线至③线之间，B列至C列之间。
发电机位于②线至③线之间，C列至D列之间。
3、吊装条件：两台吊车抬吊。
4、吊车的选用及吊车的性能吊车性能及各项参数70t吊车: 回转半径起吊重量起吊高度130t吊车: 回转半径起吊重量 41t 起吊高度吊车配重30t5、吊车占位及设备进场路线和顺序a）吊装示意图见附图2b）设备进场路线和顺序见附图3四、主要吊装方法1、汽轮机的吊装(1)吊装顺序（2）汽轮机转运汽轮机现在放置在汽修厂院内，离发电厂房大约有100m的距离。
由于汽轮机体积大，单重比较重。
现场用130t吊车无法转移，经过多方讨论采用拖车转运。
用70t吊车将汽轮机吊至60t拖车上，直接转运至发电厂房外吊装位置。
发电机吊装方案

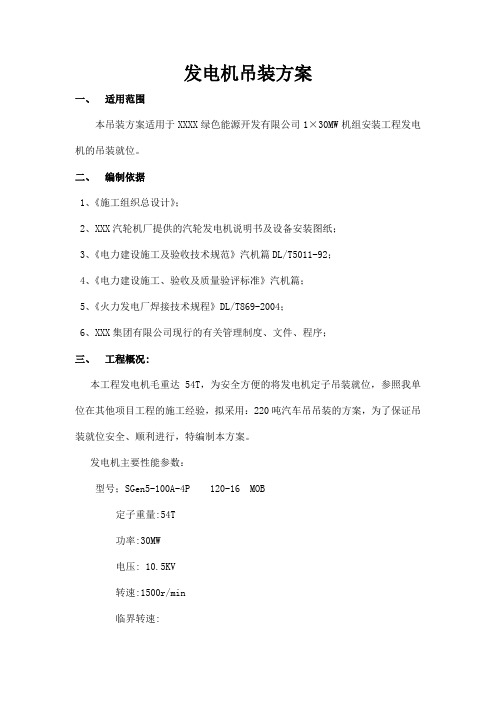

发电机吊装方案一、适用范围本吊装方案适用于XXXX绿色能源开发有限公司1×30MW机组安装工程发电机的吊装就位。
二、编制依据1、《施工组织总设计》；2、XXX汽轮机厂提供的汽轮发电机说明书及设备安装图纸；3、《电力建设施工及验收技术规范》汽机篇DL/T5011-92；4、《电力建设施工、验收及质量验评标准》汽机篇；5、《火力发电厂焊接技术规程》DL/T869-2004；6、XXX集团有限公司现行的有关管理制度、文件、程序；三、工程概况:本工程发电机毛重达54T，为安全方便的将发电机定子吊装就位，参照我单位在其他项目工程的施工经验，拟采用：220吨汽车吊吊装的方案，为了保证吊装就位安全、顺利进行，特编制本方案。
发电机主要性能参数：型号；SGen5-100A-4P 120-16 MOB定子重量:54T功率:30MW电压: 10.5KV转速:1500r/min临界转速:四、吊装施工准备主要施工机具五、吊装作业前需具备的条件1、吊装方案须经制造厂家、建设单位、监理单位、的审核批准，确定后施行；2、发电机基础已验收完毕，具备定子就位条件；3、发电机附属部件（地脚螺栓）、枕木及吊装工具准备就绪；4、吊装前建设单位、监理单位、施工单位三方代表应共同检查现场。
检查项目如下：（1）就位基础周边道路是否通畅（2）吊车的工况是否符合吊装要求。
（3）吊钩、绳索的检查：检查是否符合吊装要求。
（4）吊装工具的检查：检查是否符合吊装要求。
六、发电机吊装方案1、发电机卸车、运输1.1发电机到货前需将经过的道路清理干净，保证道路平整，以方便发电机运输，卸车以及发电机毛坯的摆放。
1.2卸车前把枕木放在预定位置，发电机的重量为54T，枕木应布置均匀，能够承载发电机的重量，将发电机吊起放置在准备好的枕木上。
1.3 将临时存放的发电机箱体外用防雨油布盖好，做好防雨、防潮工作。
2、发电机吊装2.1吊装前利用水准仪测量吊车臂杆在未受力时的下垂度，以便与吊装后的下垂度比较，吊车臂杆下垂度控制在10mm以内,在起吊过程安排专人随时测量吊车臂杆的下垂度。
汽轮发电机及凝汽器吊装方案
汽轮发电机及凝汽器吊装方案汇报人：日期:•汽轮发电机及凝汽器吊装工程概况•吊装工艺方案设计目录•汽轮发电机及凝汽器吊装关键技术•安全保障措施•工程实施计划与进度•汽轮发电机及凝汽器吊装工程预算及成本分析目录•汽轮发电机及凝汽器吊装工程总结与展望01汽轮发电机及凝汽器吊装工程概况工程背景介绍该工程是某电厂的汽轮发电机及凝汽器吊装项目，旨在提高电厂的发电效率和稳定性。
项目业主为当地政府，建设单位为某电力公司，设计单位为某设计院，施工单位为某工程公司。
该工程的建设周期为1年，总投资额为1亿元。
工程的主要目的是提高电厂的发电效率和稳定性，以满足当地日益增长的电力需求。
吊装工程的主要任务包括：汽轮发电机及凝汽器的运输、安装、调试和试运行等。
工程目的和任务工程特点该工程涉及多个专业领域，包括机械、电气、自动化等；同时，工程需要与多个部门协调配合，包括业主、设计单位、施工单位等。
工程难点汽轮发电机及凝汽器的尺寸和重量较大，需要大型吊装设备和运输车辆；另外，工程对精度要求较高，需要精确控制安装位置和角度。
工程特点和难点02吊装工艺方案设计汽轮发电机吊装根据现场实际情况和设备特点，选择合适的吊装机械和吊装方法，确保设备安全、稳定地吊装就位。
凝汽器吊装根据凝汽器的重量、尺寸和结构特点，设计合理的吊装方案，确保吊装过程中不会对凝汽器造成损伤。
吊装工艺方案选择包括吊装前准备、设备起吊、就位调整、固定等步骤，以及安全措施和注意事项。
凝汽器吊装流程图包括凝汽器组装、起吊、就位调整、固定等步骤，以及安全措施和注意事项。
汽轮发电机吊装流程图吊装工艺流程图VS吊装工艺参数确定汽轮发电机吊装参数根据设备重量、尺寸和结构特点，确定合适的吊点位置、起吊高度、起吊速度等参数，确保设备安全、稳定地吊装就位。
凝汽器吊装参数根据凝汽器的重量、尺寸和结构特点，确定合适的吊点位置、起吊高度、起吊速度等参数，确保凝汽器在吊装过程中不会受到损伤。
03汽轮发电机及凝汽器吊装关键技术吊装设备选择与布置吊装设备选择根据汽轮发电机及凝汽器的尺寸、重量、结构形式，选择合适的吊装设备，包括汽车吊、履带吊、液压提升装置等。
定子吊装方案
发电机定子吊装方案一、工程概况1.1、技术特性：本吊装方案只适用于晋煤金石化工2×25MW抽背式汽轮机安装工程2#汽轮机组的定子吊装1.2、发电机的技术规范：1.2.1、发电机型号：QFJ-25-21.2.2、定子的主要参数：（1）定子起吊重量：43t（2）定子外形尺寸：（长×宽×高）2720×2730×2520（3）同侧两吊耳间距：2730mm1.3、32t/5t行车的主要参数：起重量：32t/5t轨距：22.5m（大车）运行速度：4.6-46m/min（大车）最大轮压：289KN （大车）1.3、定子吊装就位及吊装方案的确定（1）由于汽机主厂房只有一台32t/5t的行车，常规操作满足不了定子的就位安装吊装；主厂房内2#汽机基础处的作业空间窄小，大行吊车无法进入，因此依据现场的实际情况，我们确定了总体的吊装方案：利用行车和汽车吊的相互配合把定子抬吊到8m 平台3#汽机基础上预先布置好的滚杠上，然后利用行车与卷扬机（牵引作用）互相配合托运至安装位置。
（2）由于土建平台的设计载荷为：加热器平台一般区域楼板10KN/m2；钢盖板8KN/m2（参照土建基础设计图F1321S-T0208-01），因此在定子起吊前需要对这两处进行加固。
二、编制依据1、华北保定电力设计图纸（参照土建基础设计图F1321S-T0208-01）2、《电力建设施工及验收规范-汽机篇》3、《电力建设安全工作规程》4、南京汽轮机厂相关图纸5、《钢丝绳标准》GBT8918-19966、汽车吊性能的参数表三、具体的吊装过程1、使用机具材料一览表序号名称规格数量1 汽车吊130t 1台3 钢丝绳φ38（1770Mpa）20m4 枕木20根5 H型钢H300×300×12×14 96m6 手拉葫芦5t 3个7 卷扬机3t 1台8 滚杠φ108×12 3m×102、起吊前的准备（1）发电机台板找平，找正工作完毕，并正式就位。
026-发电机定子吊装方案
3. 发电机定子吊装方案1.概述2.定子吊装应具备的先决条件3.详细指南4.安全措施5.附录发电机定子吊装方案1.概述常规岛汽机间HN325MW汽轮发电机组中QFS-310-2型发电机定子，安装于+14.5m运转层上。
其外形尺寸为8.49×3.7×2.55m，净重183t，吊装重量190t（包括抬吊平衡梁及上下钢丝绳扣）。
定子吊装就位采用汽机间所设两台75t桥式行车进行抬吊。
2.定子吊装应具备的先决条件2.1施工人员熟悉所承担工作的施工顺序、要求，并接受技术交底。
人员配置合理，职责明确。
2.2施工工具、材料准备齐全并确认符合使用要求。
2.3平板车运输道路、卸车区域应清理平整，无障碍物，满足300t平板车的行驶及回转要求。
临时吊物孔空间尺寸应满足吊装要求。
2.4吊装绳扣，抬吊平衡梁按设计图制作并通过模拟吊装检验达到可使用条件。
2.5两台75t行车行走机构、起吊绳扣、吊钩、抱闸机构、电气控制装置等应全面检查，调整合格，并停置在8～10轴之间。
2.6拆除两桥吊相对的缓冲器。
用二条钢梁将两桥吊连成一体，使其中心距为8.6m。
2.7发电机基础验收合格后，划线、台板安装等工作完毕，已达到定子就位的条件。
2.8检查定子四个吊点应牢固可靠，吊点距离符合设计要求。
3.详细指南定子利用300t平板拖车运至汽机间卸车区域（见附录A发电机定子吊装示意图），将两台75t桥式行车连锁成一体，提升定子超过+14.5m标高。
开动两台大车同步向西运行30m，再开动两台小车向北同步运行4m，到达安装位置，即可落位、找正。
3.1行车连接及性能试验3.1.1将两台行车用钢梁连接，连接后两台行车中心距应为8.6m。
3.1.2开动行车大跑车，观察其传动、制动机构，应无异常现象。
开动行车小跑车，检查传动机构及制动机构应无异常现象。
将两台行车上的吊钩在电气上实现联控，以保证同步。
3.1.3用行车抬吊平衡梁进行全过程模拟试验，完成吊装全过程的所有动作，观察行车及吊具的工作性能。
汽轮机吊装方案范文
汽轮机吊装方案范文汽轮机是一种热动力机械，广泛应用于发电、航空、船舶等领域。
在汽轮机的制造、运输和安装过程中，吊装是一个重要的环节。
汽轮机吊装方案需要考虑到各种因素，包括汽轮机的重量、尺寸、重心、安全性等。
下面是一个关于汽轮机吊装方案的1200多字的示例。
一、方案概述本方案旨在提供汽轮机吊装的详细步骤和要求，保证吊装过程安全、顺利完成。
方案包括吊装准备工作、起吊过程、安放过程和收尾工作等内容。
二、吊装准备工作1.确定吊装方案：根据汽轮机的重量、尺寸和重心等信息，确定使用起重设备和吊装点的位置。
2.检查起重设备：检查起重设备的工作状态和安全性能，确保其能够承担汽轮机的重量。
3.准备吊装工具和器材：准备所需的吊装工具和器材，包括吊装绳索、抱索、吊钩等。
4.制定安全措施：对吊装现场进行安全评估，制定安全措施，包括设置安全警示标志、指定专人操作吊装设备等。
5.通知相关人员：通知各相关人员参与吊装作业，明确各自的职责和任务。
三、起吊过程1.将起重设备移至吊装点附近，并稳固好。
2.使用合适的吊具，将吊装绳索或抱索绑在汽轮机的吊装环或吊杆上。
3.逐渐加大起重设备的起升力，使汽轮机离开地面。
4.通过吊装绳索或抱索调整汽轮机的姿态和位置，确保汽轮机平稳地悬挂在空中。
5.将汽轮机缓慢移动至安放位置，并保持平稳。
四、安放过程1.根据安装要求，将汽轮机放置在预定位置上。
2.使用调整工具调整汽轮机的水平度和垂直度，确保其符合安装标准。
3.安装支撑或固定装置，将汽轮机固定在安放位置上，以防止晃动和摇动。
4.按照制造商的要求，连接汽轮机的进出口管道和电气连接，进行必要的检查。
五、收尾工作1.完成汽轮机的安装后，对吊装设备进行清理和维护，以确保其正常使用和安全。
2.清除吊装现场的杂物和垃圾，保持整洁。
3.对吊装过程进行总结和评估，总结经验教训，为下次吊装作业做准备。
4.归档吊装相关文件和记录，以备将来参考和查阅。
以上是一个关于汽轮机吊装方案的概述，其中包括吊装准备工作、起吊过程、安放过程和收尾工作等内容。
42T发电机安装吊装方案

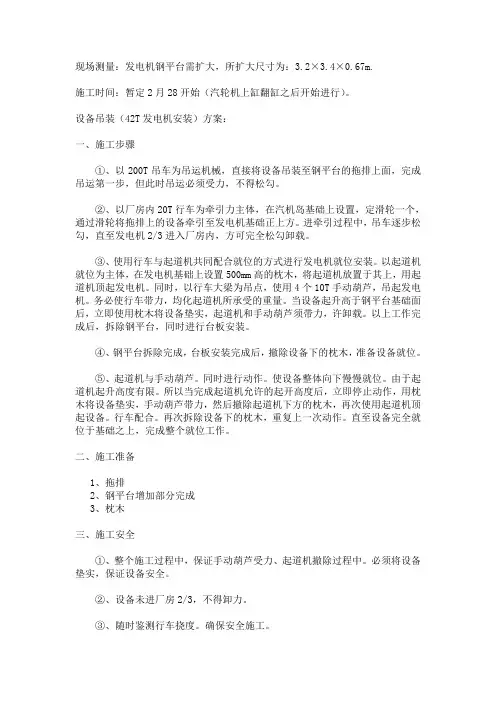

现场测量：发电机钢平台需扩大，所扩大尺寸为：3.2×3.4×0.67m.施工时间：暂定2月28开始（汽轮机上缸翻缸之后开始进行）。
设备吊装（42T发电机安装）方案：一、施工步骤①、以200T吊车为吊运机械，直接将设备吊装至钢平台的拖排上面，完成吊运第一步，但此时吊运必须受力，不得松勾。
②、以厂房内20T行车为牵引力主体，在汽机岛基础上设置，定滑轮一个，通过滑轮将拖排上的设备牵引至发电机基础正上方。
进牵引过程中，吊车逐步松勾，直至发电机2/3进入厂房内，方可完全松勾卸载。
③、使用行车与起道机共同配合就位的方式进行发电机就位安装。
以起道机就位为主体，在发电机基础上设置500mm高的枕木，将起道机放置于其上，用起道机顶起发电机。
同时，以行车大梁为吊点，使用4个10T手动葫芦，吊起发电机。
务必使行车带力，均化起道机所承受的重量。
当设备起升高于钢平台基础面后，立即使用枕木将设备垫实，起道机和手动葫芦须带力，许卸载。
以上工作完成后，拆除钢平台，同时进行台板安装。
④、钢平台拆除完成，台板安装完成后，撤除设备下的枕木，准备设备就位。
⑤、起道机与手动葫芦。
同时进行动作。
使设备整体向下慢慢就位。
由于起道机起升高度有限。
所以当完成起道机允许的起开高度后，立即停止动作，用枕木将设备垫实，手动葫芦带力，然后撤除起道机下方的枕木，再次使用起道机顶起设备。
行车配合。
再次拆除设备下的枕木，重复上一次动作。
直至设备完全就位于基础之上，完成整个就位工作。
二、施工准备1、拖排2、钢平台增加部分完成3、枕木三、施工安全①、整个施工过程中，保证手动葫芦受力、起道机撤除过程中。
必须将设备垫实，保证设备安全。
②、设备未进厂房2/3，不得卸力。
③、随时鉴测行车挠度。
确保安全施工。
整理汽轮发电机及凝汽器吊装方案
目录1. 安全控制目标：第2页2. 组织措施第2页3. 安全措施第2页4.技术措施第3页5. 管理措施：第3页6．质量要求、作业准备工作及条件第4页7．施工方法、步骤及作业程序第5页8. 施工危险因素和环境因素辨识及控制对策表第18 页精品文档1.安全控制目标：在吊装全过程无习惯性违章，无不安全情况发生，无设备损坏，无人身轻伤，安全、有序、保质、按时完成任务。
2.组织措施1．组织机构现场指挥：初赫技术负责人：丁亮现场安全监察：刘建龙起重指挥：朱洪军现场机动人员：单立威孙鼎红等2．人员职责2.1总指挥：负责吊装工作的管理、组织、谐调工作，监督吊装工作按照方案进行。
2.2现场安全监察：负责指导、监督工作全过程的安全管理工作：无习惯性违章、无不安全情况发生，无设备损坏，无人身轻伤，保障此次吊装工作的顺利进行。
2.3现场指挥：负责吊装工作的统一指挥、协调。
2.4起重指挥：负责吊装工作的起重指挥工作。
与吊装工作负责人密切配合，共同保质、高效完成此次吊装工作。
2.5现场机动人员：听从起重指挥分配调度。
3.安全措施3.1安全措施1．对参加吊装人员进行吊装前的安全技术交底并签字，明确吊装内容和技术要求及安全注意事项，让每一个施工人员做到心中有数。
2．在脚手架上吊装人员系好安全带，安全带挂在上方牢固可靠处。
3. 凝汽器吊装前，在凝汽器基础混凝土柱中间铺设安全网，在混凝土柱两侧搭设脚手架，脚手架上部铺设跳板，跳板两侧用铁丝绑扎牢固，脚手架高度低于混凝土柱顶部约500mm。
两侧脚手架应配制临时爬梯，并做好做固定措施，严禁立杆攀爬。
4．使用手动葫芦、钢丝绳有出厂合格证，使用前做好起重的安全措施。
5. 参加吊装工作的起重指挥、吊车司机均要持证上岗。
精品文档精品文档6. 参加吊装人员需严格按本方案内容进行施工。
7．起重指挥发出信号明确，吊车司机必须听从起重指挥信号进行操作。
8．吊装的履带吊车应做过负荷试验，且试验合格，且吊装用的钢丝绳有出厂合格证或现场试验合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽轮机、发电机组吊装方案一、编制说明1、编制目标：为了使汽轮机与发电机组的安装能够正确地，有程序地进行，以充分保证起重工作的安全和更好的完成本次吊装任务，根据现场实际情况编制此吊装方案。
2、编制重点：汽轮机、发电机组的吊装。
3、方案的适用范围：汽轮机与发电机组4、编制依据a）工程施工兰图（274ⅡL2）b）《机械设备安装工程施工及验收规范》（GB50231—98）c）《施工现场临时用电安全技术规范》（GBJ46—88）d）《电力建设施工及验收技术规范汽轮机机组篇》（GBJ46—88）e）《吊车性能表》二、平面布置图及资源配备1、平面布置图见附图12、施工机具配备见附表13、施工人员配备见附表2三、工程概况1、工程简介：江铜翁福化工有限责任公司40万吨/年硫酸装置发电厂房汽轮机位于发电厂房+平台上②线至③线之间，B列至C列之间。
发电机位于②线至③线之间，C列至D列之间。
发电机单重约38t，汽轮机单重约53t。
2、现场环境：发电厂房+平台上②线至③线之间，B列至C列之间。
发电机位于②线至③线之间，C列至D列之间。
3、吊装条件：两台吊车抬吊。
4、吊车的选用及吊车的性能吊车性能及各项参数70t吊车: 回转半径起吊重量起吊高度130t吊车: 回转半径起吊重量 41t 起吊高度吊车配重30t5、吊车占位及设备进场路线和顺序a）吊装示意图见附图2b）设备进场路线和顺序见附图3四、主要吊装方法1、汽轮机的吊装(1)吊装顺序（2）汽轮机转运汽轮机现在放置在汽修厂院内，离发电厂房大约有100m的距离。
钢丝绳受力分析图由于汽轮机体积大，单重比较重。
现场用130t 吊车无法转移，经过多方讨论采用拖车转运。
用70t 吊车将汽轮机吊至60t 拖车上，直接转运至发电厂房外吊装位置。
汽轮机单重53t 、发电机组单重38t ，故在选用钢丝绳时只要能吊起汽轮机的就能适应发电机组的吊装。
所以此处只对汽轮机吊装用的索具和卸扣进行校核与选用。
钢丝绳的选用：G=mg=60×103×=594KNT=565745946000 =T=K P 得P=TK其中P 为钢丝绳的破断力，K 为安全系数一般取6P=×6=945KN查相关资料选用σs =1670MPa 6×37+1 φ44mm 的钢丝绳进行汽轮机的吊装。
卸扣的选用：汽轮机总重53t，吊装时采用四个点吊装，选用四个20t的卸扣。
（3）汽轮机吊装至+平台由于汽轮机体积大，单重比较重。
发电厂房内天车无法整体吊装（天车为32t/5t，而汽轮机是整体出厂的总重约53t）故汽轮机不能从预留的吊装孔吊装。
结合现场实际情况与吊车性能表。
采用两台吊车进行抬吊。
根据现场实际情况预留②/A柱与③/A柱。
具体吊装方法如下:汽轮机运至吊装位置前130t吊车先就位，60t拖车将汽轮机转运至吊装位后用130t吊车进行卸车，卸完车后拖车开走，70t吊车就位。
（吊车就位及拖车具体进场位置见平面布置图3.）随后二台吊车对汽轮机进行抬吊，抬吊前仔细检查吊耳（点）是否牢固、钢丝绳规格是否符合吊装要求。
抬吊时两台吊车应在统一的指挥下先将汽轮机吊起200mm高，静置几分钟，仔细观察吊耳（点），钢丝绳、吊车是否有变化。
若无变化，再统一指挥两吊车缓慢起升、摆角将汽轮机吊至+平台上。
（4）从+米平台至汽轮机的安装位汽轮机吊至+米平台前，先在平台上铺两根H型钢（HB300×300×9×15），上面放置6根Φ299×12×5000无缝钢管做滚筒，（具体见附图5）前面用2t的卷扬牵引至安装位置（卷扬位置及开口位置见图4）。
然后用4个16t液压千斤顶将汽轮机顶起来，然后将滚筒和H型钢抽出。
（5）汽轮机的安装汽轮机的调整落位因为汽轮机厂房内天车32t/5t，在安装期间不能交付我方使用，综合考虑，采用如下方法：先将汽轮机的底座四边各焊接一短梁。
短梁采用H型钢（HB300×300×9×15×250）H型钢腹板焊劲板加强，然后每个短梁下方用16t液压千斤顶将汽轮机顶起，抽掉下方的滚筒与H型钢，调整好设备底座垫铁，找正设备的中心。
以上工作完成后4个千斤顶同时缓慢下降，直至汽轮机完全落至垫铁上。
垫铁的选择垫铁的总面积A=CR QQ)21(100+=210000040) 183000 600000(100⨯⨯+=×104 mm2式中 A——垫板总承力面积，mm2C——安全系数，可采用～3,Q1——设备重量kgfQ2——地脚螺栓紧固力的总和，kgfR——基础混凝土的抗压强度，kgf/cm2。
每块垫铁面积A1=A/22=×104/22=15000 mm2每块垫铁尺寸 180×90 共需要22组、每组平垫铁两块，斜垫铁1对。
垫铁厚度为16 mm、斜度为1/202、发电机组的吊装(1)吊装顺序（1）发电机吊至米平台发电机从仓库直接运至发电厂房外，发电厂房内天车无法整体吊装（天车为32t/5t，而发电机组是整体出厂的总重约40t）故发电机组不能从预留的吊装孔吊装。
结合现场实际情况与吊车性能表，在吊装汽轮机前可以用130t的吊车直接吊至米平台上。
（2）从+米平台至发电机的安装位从+米平台基础布置上，发电机组的基础比汽轮机的基础高580mm，现在发电机从A列吊入，吊入前先在平台上铺枕木垛（具体布置见附图然后在枕木垛上放两根H型钢（HB300×300×9×15），上面放置4根Φ299×12×5000无缝钢管做滚筒，因为吊车时间有限此H型钢和滚筒不能重复利用。
（3）发电机的安装就位发电机组的安装就位方法与汽轮机采用同样的方法进行调整安装。
垫铁的选择垫铁的总面积A=CR QQ)21(100+=210000040)48000 400000(100⨯⨯+=×104 mm2式中 A——垫板总承力面积，mm2C——安全系数，可采用～3,Q1——设备重量kgfQ2——地脚螺栓紧固力的总和，kgfR——基础混凝土的抗压强度，kgf/cm2。
每块垫铁面积A1=A/8=×104/8=27000 mm2每块垫铁尺寸 220×110 共需要8组。
每组平垫铁两块，斜垫铁1对。
垫铁厚度为24 mm、斜度为1/203、汽轮机、发电机组的防护汽轮机与发电机组吊装完毕后，土建施工还没有完成。
所以要对汽轮机与发电机进行必要的保护。
结合现场实际情况，将装运汽轮机与发电机的木箱一起运至发电厂房外。
再将拆箱后的木箱拼装成一整体，用25t吊车将其倒盖在设备上，安装时再将木箱吊开。
五、施工准备和技术要求1、在起重施工方案正式批准下达进行全面交底后，方能进行施工。
2、施工前必须具备下列条件：a）设备基础已按设计施工完毕，并经有关单位验收证明合格。
b）基础周围的土方，已按要求回填并夯实平整。
c）设备已到场，经检查符合设计图纸要求，具备起吊条件。
d）施工场地已经平整，通道已经修好。
e）施工电源已经具备，并能保证供应。
f）起吊机索具已按施工方案要求配备好，并拥有合格证明，须经检查试验。
检验中发现的问题已得到合理的解决。
3、施工技术要求a）钢丝绳规格、型号、数量和使用部位，必须按照方案的要求配置。
b）钢丝绳必须有合格证明，并经外观检查，无不安全征象后，方能使用。
c）滑车与滑车组应按照方案要求的吨位、轮数进行配置。
d）滑车应有合格证明书，并应经检查试验合格。
使用前检查滑轮转动是否灵活，并注油润滑。
e）卷扬机和绞磨的规格、型号及吨位，应按照方案的要求配置。
d）卷扬机和绞磨必须按平面布置图的要求放置和固定在锚点上，并防止横向摆动。
e）卷扬机卷筒上的钢丝绳备用圈数，最少不得少于4圈。
f）卷扬机在使用必须进行全面检查，注油和运转试验其是否正常，制动器是否灵活可靠，以防失灵。
g）卷扬机操作人员必须熟悉其机械性能和操作规程，并切实按操作规程执行。
h）各机索具连接固定，必须分工明确，专人负责，并作出自检记录和专人检查验收。
六、安全技术措施a）凡参加本工程的施工人员，均须熟悉起吊方法及本工程内容。
并按方案要求进行施工。
b）在施工过程中，施工人员必须具体分工，明确职责在整个吊装过程中，要切实遵守现场秩序，服从命令、听从指挥，不得擅自离开工作岗位。
c）在吊装过程中应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作岗位协调动作。
d）吊装时，整个现场由总指挥调配，各岗位分指挥应正确执行部指挥的命令，做到传递信号迅速、准确并对自己负责的范围内负有责任。
e）在整个施工过程中，要做好现场清理，清除障碍物，以利操作。
f）在施工中，凡参加登高作业的人员，必须经过身体检查合格，操作时均需佩带安全带，并系在安全可靠的地方。
g）施工人员必须头戴安全帽。
如冬季施工，不应将护耳放下，以利听觉不受阻碍。
h）带电的电焊线和电线要远离钢丝绳，以免连电损伤。
工作钢丝绳在与金属构件锐角、建筑物尖角接触时，应加垫保护发防损伤。
i）在起吊过程中，当设备离地面200毫米左右时，应停车进行检查各部位受力情况，如情况正常方可继续进行起吊。
j）设备吊装过程中，为了使设备前进平稳，应用溜绳配合。
k）在起吊过程中，未经现场指挥人员许可，不得在起吊重物下和受力索具附近停留或通过。
l）起吊施工现场，应设有专区派员警戒。
非本工程人员严禁入内。
m）在起吊过程中，如因故中断，则必须采取措施进行处理，不得使重物悬空过夜。
资源配备（表1）此表用于汽轮机和发电机的吊装与安装劳动力配备（表2）审批栏批准：审核：编制：会签单：江铜瓮福化工有限公司年产40万吨硫酸装置发电厂房汽轮机、发电机组吊装方案中国十五冶三公司锅炉安装公司二零零六年二月十五日。
