定子吊装方案1. 引言定子是电机中的重要部件，在安装和维修过程中需要进行吊装操作。
本文档提供了一种定子吊装方案，旨在确保安全、高效地完成吊装作业。
2. 安全考虑在进行定子吊装操作时，必须严格遵守相关安全规定，以保障工作人员的安全。
下面是一些必要的安全考虑和预防措施：•确保工作场所的安全：清理工作区域，移除杂物和障碍物，保持区域干燥，避免滑倒和其他意外事故的发生。
•安全装备的使用：工作人员应使用适当的个人防护装备，包括安全帽、安全鞋、手套等，以确保在吊装过程中的个人安全。
•检查起重设备：在进行定子吊装前，必须对使用的起重设备进行检查和维护，确保其安全性能和工作状态良好。
•吊装方向和力量的控制：在吊装过程中，必须确保定子的吊装方向正确，并且施加的力量适当，避免定子的损坏或人员受伤。
3. 定子吊装方案步骤步骤一：准备工作1.确定定子的重量和尺寸：在进行吊装之前，要准确测量定子的重量和尺寸，并根据这些参数选择合适的吊装设备和吊具。
2.安装吊具：根据定子的尺寸和形状，选择适当的吊具进行安装。
确保吊具可靠牢固地固定在定子上。
步骤二：调试起重设备1.对起重设备进行检查：确保起重设备的工作正常，无故障和异常声音。
2.调试起重设备：根据定子的重量和尺寸，合理设置起重设备的参数，如吊重量、起升速度等。
步骤三：定子吊装1.进行安全检查：确认吊装区域安全后，通知工作人员进行定子吊装准备工作。
2.吊装定子：操作起重设备，将吊具钩子悬挂在定子吊具上，并逐渐起升，确保定子平稳吊起。
3.控制吊装方向和力量：使用操作杆或遥控器控制起重设备的运行方向和吊装的力量，保持定子垂直并缓慢降低至目标位置。
4.定子固定：一旦定子吊升到目标位置，立即进行固定，以确保定子不会晃动或下滑。
4. 完成定子吊装后的工作1.检查定子：在吊装完成后，对定子进行检查，确保其完好无损，并与规格要求相符。
2.清理工作区域：将吊装过程中使用的吊具和设备归位，并清理工作区域，以确保安全和整洁。
发电机定子吊装方案一、背景概述发电机定子是发电机的核心部件之一，负责产生电能。
在发电机的运行过程中，有时需要对发电机定子进行检修、更换或维护工作，这就需要对发电机定子进行吊装操作。
本文将针对发电机定子的吊装方案进行介绍和讲解。
二、吊装方案制定的重要性发电机定子是一项相对重要且价值昂贵的设备部件，在操作过程中需要遵守一系列严格的吊装操作规程和安全要求。
吊装方案制定是为了保证吊装过程中的安全性和高效性，同时也可以减少意外事故的发生和减少损失。
三、吊装方案制定的基本要素1. 条件评估：在制定吊装方案之前，必须充分评估现场环境、设备状况以及吊装设备等因素。
包括但不限于：起重设备的承载能力、起重高度、操作空间、地面承重能力等。
2. 吊装设备选择：根据发电机定子的重量、尺寸和安装情况，选择适合的吊装设备，如起重机、吊车、电动葫芦等。
同时要确保所选设备的额定承载能力和操作空间满足要求。
3. 吊装点确定：根据发电机定子的特点和结构，确定吊装点的位置。
吊装点应选择在定子结构的强固部位，以确保吊装的稳定性和安全性。
同时，需要避免对定子造成不必要的损坏。
4. 吊装过程规划：根据定子的吊装要求和所使用的吊装设备，制定吊装过程的详细步骤和操作规程。
包括但不限于：吊装高度的控制、定子的固定与解固、吊装速度和吊装角度的控制等。
5. 安全措施：在吊装过程中，必须采取一系列安全措施来保证人员的安全。
包括但不限于：指定专人负责指挥和监督吊装过程、佩戴安全防护装备、确保作业现场的清洁和整齐等。
四、吊装方案的操作步骤以下是一个典型的发电机定子吊装方案的操作步骤：1. 确定吊装点：根据定子的结构和重量，确定合适的吊装点，并进行必要的检查和测试，确保吊装点的稳定性和安全性。
2. 准备工作：准备好所需要的吊装设备，并进行必要的检修和保养。
确保吊装设备的正常运行和安全可靠。
3. 吊装前检查：在吊装之前，对吊装设备的各个部分进行全面检查，确保没有故障和安全隐患。
#2机组发电机定子吊装机具要求概要6月14日，按照公司工程技术部设计定子吊装方案记要，公司将委托生产专用的定子吊装工具，结合现场实地测算和讨论，肯定方案为：门架提升与平移的吊装方式。
如下图所示：一、上层门架要求：按照以上方案要求，结合现场具体情形，故此定子吊装专用工具门架应知足以下要求：一、起吊能力能够起吊本工程定子，本工程定子净重为320t，运输重量约345t。
外形尺寸长、宽、高（10400×4600×4277）。
定子外形图如下：（俯视图）故此门架长宽应知足以下要求：横向考虑每侧留最小200mm左右的吊装间隙，纵向与吊点对齐，则可肯定移动门架支柱横向最小空间的宽度为5000mm，承力起吊点宽度为5060 mm（定子吊攀间距）。
门架提升空间高度A值不小于300mm，B值不小于300mm（便于抽、穿滑道）。
由于行车大钩限高为24834 mm,承力面为13654mm，门架上侧留有最小1000mm的起吊空间,故门架及附件顶部最高处不能高于10000mm。
门架应有能够垂直受力的四个吊点，便于定子回落至滑道上平移时，行车吊起门架随定子一路平移用。
在保证强度前提下，应考虑便于拆装，多用销子螺栓连接。
门架简图如下（门架结构为示意，仅供参考）：（侧视图）（俯视图）二、滑道要求（在13.654M平台上托运定子平移的滑道）承载能力不低于发电机定子净重量：320t，附加重量按30t估算。
若是利用两组滑道，则单组滑道承载能力不低于Q=(320+30)/2=175t；（且应考虑不平衡受力的可能工况，保证安全靠得住利用）。
每组滑道上利用两个200t的移运器托起定子平移，故滑道宽度应知足200t 的移运器实际许用要求。
滑道中心距发电机定子中心线3080mm，故两组中心间距为6160mm；且横截面宽度不大于290mm，便于滑道放置于发电机预埋的地脚螺栓孔隙间。
拖运滑道应考虑便于拆装运输，从中间分为两段，选用销子螺栓连接，每组滑道全长不低于15米。
3. 发电机定子吊装方案1.概述2.定子吊装应具备的先决条件3.详细指南4.安全措施5.附录发电机定子吊装方案1.概述常规岛汽机间HN325MW汽轮发电机组中QFS-310-2型发电机定子，安装于+14.5m运转层上。
其外形尺寸为8.49×3.7×2.55m，净重183t，吊装重量190t（包括抬吊平衡梁及上下钢丝绳扣）。
定子吊装就位采用汽机间所设两台75t桥式行车进行抬吊。
2.定子吊装应具备的先决条件2.1施工人员熟悉所承担工作的施工顺序、要求，并接受技术交底。
人员配置合理，职责明确。
2.2施工工具、材料准备齐全并确认符合使用要求。
2.3平板车运输道路、卸车区域应清理平整，无障碍物，满足300t平板车的行驶及回转要求。
临时吊物孔空间尺寸应满足吊装要求。
2.4吊装绳扣，抬吊平衡梁按设计图制作并通过模拟吊装检验达到可使用条件。
2.5两台75t行车行走机构、起吊绳扣、吊钩、抱闸机构、电气控制装置等应全面检查，调整合格，并停置在8～10轴之间。
2.6拆除两桥吊相对的缓冲器。
用二条钢梁将两桥吊连成一体，使其中心距为8.6m。
2.7发电机基础验收合格后，划线、台板安装等工作完毕，已达到定子就位的条件。
2.8检查定子四个吊点应牢固可靠，吊点距离符合设计要求。
3.详细指南定子利用300t平板拖车运至汽机间卸车区域（见附录A发电机定子吊装示意图），将两台75t桥式行车连锁成一体，提升定子超过+14.5m标高。
开动两台大车同步向西运行30m，再开动两台小车向北同步运行4m，到达安装位置，即可落位、找正。
3.1行车连接及性能试验3.1.1将两台行车用钢梁连接，连接后两台行车中心距应为8.6m。
3.1.2开动行车大跑车，观察其传动、制动机构，应无异常现象。
开动行车小跑车，检查传动机构及制动机构应无异常现象。
将两台行车上的吊钩在电气上实现联控，以保证同步。
3.1.3用行车抬吊平衡梁进行全过程模拟试验，完成吊装全过程的所有动作，观察行车及吊具的工作性能。
发电机定子吊装施工方案1.工程概况及工程量********项目热电厂工程，装设的发电机是由********设备厂有限公司生产，其型号为50WX18Z-054LLT，该发电机定子运输重约为76t。
本工程主厂房共设有6套汽轮发电机组，由于每组定子的规格、型号均相同，故该方案适用于主厂房6台定子的吊装工作。
发电机的性能参数如下：额定功率：60MW 额定电压：10.5KV额定电流：4123.9A 功率因数：0.8额定频率：50HZ 额定转速：3000r/min额定励磁电压：212.8V 额定励磁电流：1092.2A发电机定子的吊装参数如下：总重：74t 总长：5270mm总宽：3510mm 总高：3155mm1.1主要工程量发电机定子吊装就位 6台，2.编制依据《电力建设施工技术规范》（第3部分汽轮发电机组）DL5190.3-2012《电力建设施工质量验收及评价规程》（第3部分汽轮发电机组）DL/T5210.3-2009 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2014************设计图纸*************厂家图纸************桥式起重机图纸《质量、环境、职业、健康、安全管理体系管理手册》2015《质量、环境、职业、健康、安全管理体系程序文件》2015《质量、环境、职业、健康、安全管理体系作业文件》20153.施工人员配备情况3.1项目部组织机构总指挥：副总指挥：技术负责人：12质量负责人：安全负责人：3.2汽机专业公司组织机构施工负责人：技术负责人：质量负责人：安全负责人：钳工班：**小组（4人）起重班：**小组（4人）吊车司机：起吊总指挥：3.3相关人员的资格要求3.3.1所有参加作业人员需经过三级教育、考试合格、熟悉《电力建设安全操作规程》；3.3.2施工人员必须经过技术及安全交底，施工人员要熟悉图纸施工方案内容；3.3.3从事此项工作应配备经验丰富、责任心强的高素质作业人员，服从指挥；3.3.4如遇问题及时与技术人员沟通，不许自作主张、盲目施工，保证按时保质完成施工任务；3.3.5为防止误工、窝工现象，各工种应配备齐全，人数按本方案配备，并且随时随调；3.3.6安全员、质检员、起重工、吊车司机应持证上岗。

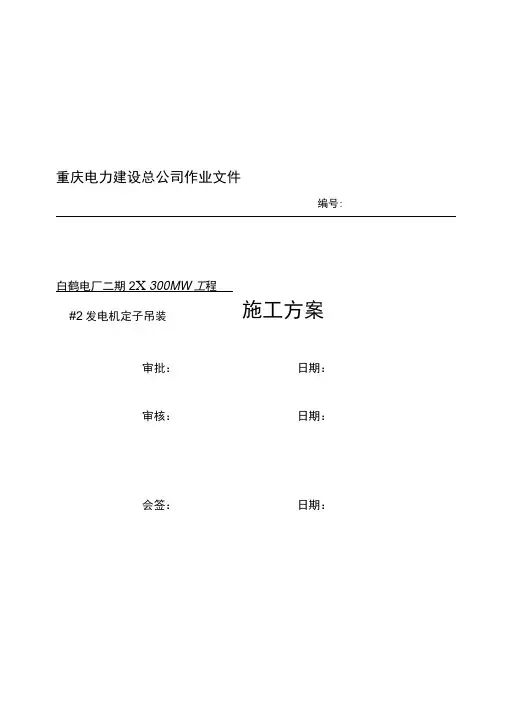

重庆电力建设总公司作业文件编号:白鹤电厂二期2X 300MW工程施工方案#2发电机定子吊装审批：日期：审核：日期：会签：日期：重庆电力建设总公司设备安装二分公司施工方案交底记录交底时间：地点：记录人: 注：可另加附页安全技术措施交底签证表单位主管（主任、专责工程师）安全员: 填表人: 时间:白鹤电厂二期工程#2 发电机定子吊装方案1. 工程概况及主要工程量白电二期工程#2 发电机为QFSN-300-2-20B 型，三相、两极、隐极式转子。
采用自并励的励磁方式。
定子最大吊装重量为196t ，铁芯长5100mm ，本体部份长6975.4mm （汽、励端绝缘引水管中心间距），外圆尺寸为3790mm ，同侧吊耳间距为2240mm 。
本次吊装拟选用汽机房两台80/20 （t ）行车通过一根扁担进行抬吊。
吊装时为提高行车主起升系统的起吊能力和安全性能（即降低主钩钢丝绳、滑车组的承载能力、降低卷扬机的卷扬能力），拟增加一组20t 的滑车组，将主钩钢丝绳进行改态，使主钩滑车组由原来的“四五走十”出绳10 支改态成“五六走十二”出绳12 支。
2. 编制依据2.1 东方电机有限公司提供的发电机厂家图。
2.2 《电力建设安全工作规程》。
2.3 西南电力设计院关于A、B 排柱、行车轨道梁及其它土建相关结构，按发电机定子抬吊需要进行设计的有效正式文件。
2.4 上海起重机厂关于汽机房单台行车箱形梁按起吊110t 荷载进行设计加固的有效正式文件。
2.5 两台行车的大车、主升机构的同步操作已由电气解决并作措施予以保证。
3. 作业应具备的条件3.1 发电机台板就位，并紧固好地脚螺栓。
3.2 两台行车分别作100t 静负荷和88t 动负荷试验，试验合格并经相关部门会签后方可投入使用。
3.3 两台行车已按厂家要求进行连接完毕。
3.4 运输中所用的保护罩及临时支撑已作拆除，定子在0m 检修场地处沿其正式就位的纵向中心线进行摆放。
3.5发电机定子的机务、电气检查合格，定子吊攀安装完毕3.6行车电源稳定、可靠3.7汽机房屋面断水。
常州中天钢铁-发电机定子吊装方案发电机定子吊装作业指导书1工程名称：机组容量：编号：类型：Ⅰ类发电机定子吊装作业指导书编制：审核：会审：批准：出版时间：2月11日发电机定子吊装作业指导书2目录1.工程概况及主要工作量2.编制依据3.人员、机具的配备4.吊装组织措施5.吊装必须具备的条件6.工作流程7.吊装技术措施8.危害因数辩识9.安全注意事项10.设备吊装位置图（附）发电机定子吊装作业指导书31工程概况及主要工作量1.1工程概况常州中天钢铁热电安装工程安装1台南汽型号为MW的汽轮发电机组。
汽轮机厂房长m(#-#轴线)，宽m(A-排)，厂房顶标高为+m，运转层标高+8m。
发电机定子由于超出行车最大负荷，故根据现场条件制约和需要采取大吊机吊装。
同时为保证吊装位置，在厂房A排+16.8m连系梁暂时未施工，待大件吊装就位后，土建单位再行施工。
主要部件重量见下表部件名称编号数量净重Kg发电机定子1678501.2计划吊装时间：2月15日1.3主要施工部署：发电机定子随车到货，到货时采用500t汽车吊卸车，因无法一次吊装到位，先放置在A排轴线内侧发电机出线小室上方，然后移动吊车位置，将发电机定子吊装就位。
2编制依据2.1《电力建设施工质量验收及评价规程第3部分：汽轮发电机组》DLT5210.3-20092.2《起重设备安装工程施工及验收规范》GB50278-982.3《电力建设安全工作规程》（火力发电厂部分）2.4南汽发电机设备图纸，基础布置图2.5LTM1500型500吨液压汽车吊性能曲线3人员、机具的配备3.1施工人员及工作日工种人数工种人数起重工6安全员1操作工4质检员1技术员13.2主要施工的机械名称型号尺寸mm500t液压汽车吊LTM1500型5110×3470×35503.3施工工具及辅助材料序号工具/材料名称规格数量1钢丝绳6×37+1，公称抗拉强度为170Kg/mm2，Φ50mm4×10米2卸扣2.75T4只3卸扣20T4只4钢丝钳1把5大榔头1把发电机定子吊装作业指导书46长道木20根7撬棒L=1000mm4根8钢卷尺50米1卷9水平尺1台10缆风绳2根11工字钢Ι32a,6000mm4根4吊装组织措施4.1、吊装总负责人：4.2、技术负责人：4.3、安全负责人：4.4、吊装指挥：4.5、LTM1500型500吨液压汽车吊操作：5吊装必须具备的条件5.1发电机基础、垫铁、台板安装结束，地脚螺栓装好，并经验收合格。

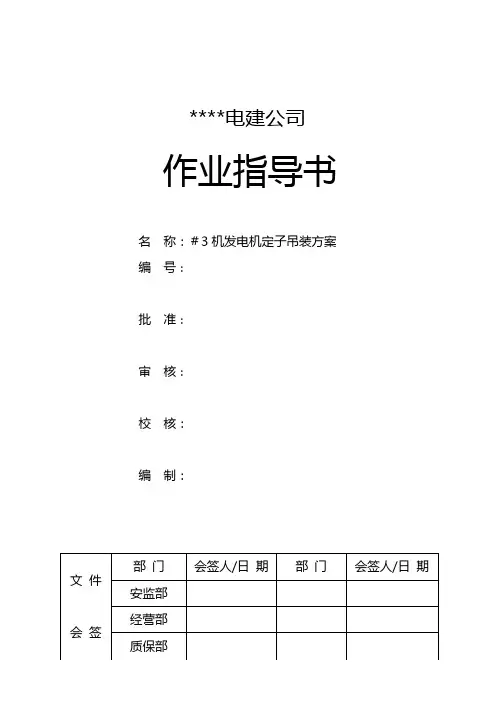

****电建公司作业指导书名称：＃3机发电机定子吊装方案编号：批准：审核：校核：编制：目录1、编制依据 22、工程概况 33、施工准备 44、施工步骤及说明 45、安全文明施工127、附表：OSH危害辩识与危险评价结果一览表148、附表：定子抬吊示意图159、附表：定子抬吊时增加滑轮示意图1610、附表：厂家证明资料1711、附表：设计院对轮压的有关计算单18一、编制依据：1.1、***电力建设设计院施工图（汽机基座顶板结构图*****版）1.2、《电力建设施工及验收技术规范.汽机篇》1.3、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002 1.4、《现场起重工作常用计算》1.5、东方电机厂相关图纸二、工程概况2.1、主要技术特性：本作业指导书适用于***电厂二期工程2×300MW 的#3机组发电机定子吊装。
2.2、＃3发电机技术规范：2.2.1、型号：QFSN－300－2－202.2.2、定子的主要参数：2.2.2.1、定子起吊重量：188.1T2.2.2.2、定子外形：定子长8000mm，外圆尺寸：4420mm2.2.2.3、同侧吊耳间距：2152mm。
2.2.2.4、吊攀重量：单重456Kg，总重456Kg×4＝1824Kg2.2.2.5、螺栓总重量：218.4Kg2.2.3、75/25T行车主要参数：2.2.3.1、主钩最大起升高度：25000mm2.2.3.2、主升电动机速度： 1.7/0.17 m/min2.2.3.3、最大轮压（大车）：345KN（八轮）2.2.3.4、行车主梁跨度：25500mm2.2.3.5、两车连接后最小主钩间距：9095mm2.2.3.6、主升电机功率：30KW2.3、发电机定子吊装采用一期两台75T/25T的行车进行双车抬吊的方式进行吊装,单台行车的吊装重量为100T，行车梁、大钩按100T的负荷设计，而行车定滑轮的额定100％负荷为75T，因此此起吊方案为超负荷起吊。
内蒙古东源科技4×50MW热电机组工程汽轮机定子吊装方案编制：审核：批准：周口机电安装有限公司东源热电项目部2013年07月26日目录1. 作业内容概况 (2)2.作业范围及主要工程量 (2)3.编制依据 (2)4.作业准备 (2)5．作业须具备的技术条件 (3)6.作业程序及作业方法 (4)7. 作业的质量措施 (8)8. 本作业的安全环境目标 (9)9.定子吊装注意事项 (9)10．环境保护措施 (10)11.主要材料、机具计划 (10)1. 作业内容概况内蒙古东源科技4×50MW热电机组工程发电机定子由山东济南发电设备厂生产制造，定子长5630mm，宽3510mm，高3155mm，总重74T。
该发电机定子布置在汽机主厂房A列和B列之间,吊装时在标高8000mm平台进行。
2.作业范围及主要工程量2.1作业范围及工程量2.2汽轮机发电机定子吊装。
3.编制依据3.1 定子装配图3.2 定子外型及安装图3.3《起重与运输》；3.4《起重技术与安全》；3.5《电力建设安全工作规程》 DL 5009,1-2002；3.6吊钩桥式起重机总图4.作业准备4.1 作业主要责任人、职责及应具备的条件4.2作业主要责任人：项目经理、专业工程师、班长、技术员4.3项目经理的职责：贯彻执行上级有关安全健康与环境保护的措施与规定，组织编制本工地安全健康与环境保护措施，经批准后组织实施。
在计划、布置、检查施工时，把安全文明施工工作贯穿到每个施工环节，在确保安全的前提下组织施工。
负责组织对跨班组重要施工项目开工前的安全文明施工条件进行检查、落实并签证确认。
对重要的施工项目，应亲临现场监督施工。
4.4专业工程师的职责：负责本工地的施工技术和质量监督管理工作。
组织编制本工地技术革新和施工新技术、新工艺中的施工措施。
负责安全施工技术上的监督与指导。
负责编制创国优措施，解决施工中存在的质量问题。
负责组织相关人员对二级验收项目的检查、验收，严把质量关。

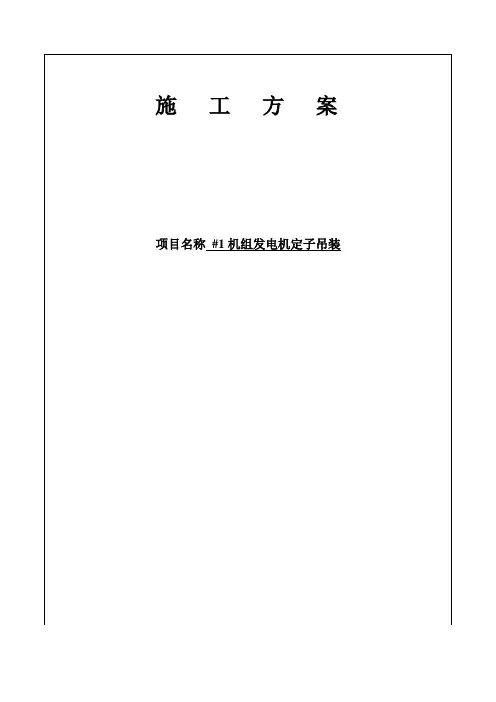

目录一、编制依据 (1)二、工程概况、施工范围及工程量 (1)三、施工准备和施工条件 (2)四、综合进度和配合要求 (3)五、施工主要机具及材料 (4)六、主要施工方法和步骤 (6)七、施工质量标准和工艺要求 (11)八、应注意的质量问题 (11)九、成品保护要求 (11)十、安全、环保及文明施工措施和要求 (12)十一、应形成的质量记录和验收级别 (16)十二、其它需说明问题及附录、附加的各种相关必备内容 (16)十三、附表.............................................................. 错误！未定义书签。
交底记录 (28)执行过程检查表 (29)执行过程不符合整改验证记录 (30)验证记录 (31)一、编制依据1.1崇信电厂2*660MW机组新建工程《#1机组安装施工组织总设计》；1.2《火力发电工程施工组织设计导则》 2002年版；1.3《电力建设施工及验收技术规范》（汽机篇）DL/5001-92版；1.4《火电施工质量检验及评定标准》（汽机篇）1998年版；1.5《电力建设安全工作规程》（火力发电厂部分）2002.12.1；1.6《450t发电机定子提升装置安装说明书》；1.7《电力建设安全健康与环境管理工作规定（全部）》2002.1.21版；1.8东电四公司质量、职业健康安全、环境管理体系文件《程序文件》第八版；1.9西北电力设计院院提供的设备基础图纸；1.10哈尔滨电机厂有限责任公司提供的安装资料和图纸。
二、工程概况、施工范围及工程量2.1 工程概况崇信电厂2×660MW机组新建工程建设规模为2台660MW空冷燃煤机组，#1发电机布置在A-B排，汽轮发电机组采用纵向布置，机头朝向固定端。
发电机组中心线距A排中心线为15500mm，横向中心线距6号柱中心1520.5mm。
发电机定子由哈尔滨电机厂制造，额定功率660MW，频率50Hz，冷却方式为水氢冷。
目录1. 目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22. 适用范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23. 写依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24. 作概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25. 施工条件与准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26. 作人格要求及⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37. 施工机具、助材料配要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯48. 施工程序与技措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯49. 量准及控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯610.收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯611.作划及作成本分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯612.主要危源及其控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯613.作安全要求及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯714.文明施工及境保措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯815.事故急救援案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯816.附⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9附：定子吊装示意附表：交底表1.目的：发电机定子是火力发电厂最重的设备之一，为使发电机定子能安全可靠的吊装就位，同时保证在吊装过程中的人身安全、设备安全和机具安全，特编写此作业指导书。
2.适用范围：本施工方案根据本工程的场地条件和机具条件编写，仅适用于本工程发电机定子的吊装施工。
3.编写依据：——发电机厂提供的《发电机说明书》及定子运输说明文件。
——发电机运输参数——汽机房桥式起重机说明书——电力建设安全工作规程——《电力建设施工及验收技术规范》（汽机机组篇）——《火电施工质量检验及评定标准》（汽机篇）——《电力建设安全健康与环境管理工作规定》4．作业概述：发电机定子简介：*******工程的发电机由山东济南发电设备厂生产，发电机额定功率50MW，发电机的冷却方式为空气冷却。
发电机定子带包装外壳时发电机定子外形尺寸为：长5.0 米、宽 3.5 米、高 4.1 米，运输总重为 68 吨（包括运输底座），净重 64 吨，除去 2 个端盖（每个端盖重约吨），发电机定子重量约61 吨。
发电机定子位于运转层，标高为 8 米，发电机定子纵向中心距 A 列轴中心 9.5 米。
吊装方案选择汽机房行车的最大额定起重量为 50 吨，做动负荷试验时的荷重可以达到 55 吨，而定子重量61 吨，经过行车静载负荷试验。
为满足用汽机房行车进行定子吊装，需要对行车改工况后进行吊装（在小车大钩定滑轮两侧各加一组滑轮，把行车大钩钢丝绳加穿进两组滑轮中，组成新的滑轮系统）。
改工况后，大钩起升机构的电动机及制动器能满足定子吊装要求。
土建设计行车大梁载荷为100t ，满足定子吊装要求。
5.施工条件与作业准备：发电机基础几何尺寸及各承力部位的标高均符合设计要求。
确定定子拖运的路线，已经对路基加固，所通过路线的有足够的空间高度，确保定子能安全、顺利地拖运到厂房。
空气冷却器安装就位完成。
汽机房行车要求已经做过倍额定负荷的静荷载试验和倍额定负荷的动荷载试验并验收合格。
6.作业人员资格要求及职责：作业人员资格要求1). 现场总指挥 1 人: 有施工组织协调能力，有现场管理经验。
2). 汽机技术负责人 1 人 : 要求熟悉图纸，有丰富的现场施工经验。
3). 起重技术负责人 1 人：要求熟悉起重机械性能，有丰富的大件重型设备吊装经验。
4). 专职安全员 1 人: 有丰富的现场工作经验，熟悉《电力建设安全工作规程》，并经过安全员岗位培训，持有上岗证书。
5). 起重指挥 1 人：取得相应资格证书，有丰富的大件吊装指挥经验。
6). 起重工 8 人：起重工应取得相应资格证书，有丰富的现场工作经验。
7). 行车司机 2 人：熟悉吊车性能，有相应资格证书。
8). 钳工 6 人: 有现场施工经验，技术熟练。
9）临电 2 人：取得相应资格证书，有现场工作经验。
施工人员职责权限序岗位职责分工和权限号名称现场1总指负责整个定子吊装过程的指挥、协调。
挥1.全面负责定子吊装的技术工作，编制施工作业指导书、施工技术、安汽机全措施，并主持技术交底工作。
技术 2. 亲临现场指导施工，及时发现和解决施工中的技术难点，按照作业指导2负责书的要求指导施工。
人 3. 配合其它各工种组织施工。
4. 对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。
起重技术 1. 负责定子吊装的各种起重机械、工具的布置工作。
3负责 2. 负责整个吊装过程起重作业的技术指导、监督工作。
人1.全面监护发电机定子吊装的安全。
专职2.参加对指导书的审核工作，参加安全交底签字工作，在工作中认真检查指导书的执行情况。
4安全3.深入施工现场，及时发现事故隐患和不安全因素，督促采取防患措施，员有权责令先停止工作，并立即研究处理。
4.做好事故的调查，分析和处理工作。
钳工1.严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。
5作业 3.有疑难问题有权向技术人员、班组长请示解决办法，对自己的施工质人员量全面负责，对不正确、不明确的指挥有权不执行。
起重 1. 指挥人员负责整个吊装过程的机械指挥、司索指挥工作。
6作业 2. 负责起重机械、工具的准备、检查工作。
人员 3. 负责钢丝绳的捆绑、调整工作。
7临电负责行车电气部分监护。
7.施工机具、辅助材料配备要求：70T 平板车 1 部。
10T 单轮滑车 4 个。
钢丝绳 6 ×37+FC— 1770—φ 40， L=20m 2 条， 6×37+FC— 1770—φ 24， L=18m 2 条其它小直径钢丝绳若干。
铁轨（ 43kg/m）4m。
32T 千斤顶 4 个、枕木若干。
安全器具 : 安全带 10 条、安全警戒线 1 卷、 30 米φ 16 的白棕绳 2 条。
8.作业流程及技术措施：定子卸车。
8.1.1 拖运：定子的运输车辆应倒车进入汽机房检修间。
8.1.2 绑扎：用 6×37+FC—1770—φ 44 的钢丝绳绑扎， 8 股受力。
8.1.3 试吊：用改工况后的行车将定子吊起100mm，检查行车制动性能。
8.1.4 卸车：经检查行车制动可靠后，重新吊起定子200mm，开走拖车，将定子卸下地面，并在定子下方垫好枕木。
定子吊装就位。
8.2.1吊起定子，全面检查行车各受力部件和滑轮组受力情况及行车制动情况，无异常情况后正式起吊。
8.2.2 垂直提升发电机定子至8m层，要求定子底部高出8m平台 300mm左右。
8.2.3 水平吊运发电机定子至安装位置上方停止。
8.2.4 指挥司机，开动行车的大车、小车行走机构, 调整定子对准其安装位置后, 缓慢松钩 , 使定子安全就位。
受力核算。
8.3.1 基础资料⑴汽机房行车自重约，其中起重小车重约，主梁重约32t ；⑵行车跨度 22.5m, 主梁测上拱度 32mm，主梁材质 Q235A；⑶行车最大轮压 404kN；⑷发电机定子重约64t ，其中端盖重约3t ，除去端盖后定子重约61t 。
⑸起重小车位于行车主梁跨中起吊发电机定子并将其吊运至发电机安装位置就位。
⑹材质 Q235A：[ δ]=160 Mpa, 弹性模量为E= 200 Gpa。
8.3.2 汽机房行车轨道梁校核计算行车轨道梁的承载能力由行车的最大轮压决定，本工程行车最大轮压为 404KN，只吊装定子的行车实际轮压为： R=+61×/4== ＜ Rmax=404kN可见 : 大车实际轮压远小于其最大轮压，汽机房行车轨道梁及其支撑结构能满足发电机定子吊装就位要求。
8.3.3 行车主梁受力校核计算起重小车位于行车跨中吊运发电机定子就位过程中，行车主梁的手里情况如下图所示。
R=R=3m9.5m13mP1P2主梁受力分析图◆强度校核计算：因无法取得行车主梁的截面数据，不能计算截面参数，不能进行主梁的强度校核计算。
但根据国家有关标准规范，桥式起重机主梁在静载试验工况下，仍然具有足够的安全余度，可根据行车主梁在静载试验工况下的承载能力进行估算。
在静载试验工况下，该行车主梁承受的小车轮压：［P］=（+50××） /4== kN在吊装发电机定子工况下，可以采取有效措施尽量减少附加载荷的影响，取动载系数 k=, 该行车主梁承受的小车轮压： P1 =（+×） /4=19t= ＜［P］。
可见 : 在采取有效措施情况下，该汽机房行车主梁的强度能够满足定子吊装要求。
◆刚度校核计算：根据国家有关规范，电动双梁桥式起重机主梁的上拱度［ f ］应满足 :［f］=～L/1000 ；该汽机房行车主梁的上拱度［ f ］应满足：［f］=～×22500/1000=20.25mm～31.5mm；该汽机房行车主梁的实测上拱度f=32mm≥［ f ］，说明该汽机房行车主梁在制造时有足够上拱度，满足标准要求。
在静载负荷试验时，吊重情况下，行车实测下挠度为28mm，在［f ］=～L/1000=［f ］=～×22500/1000=20.25mm～范围内，进一步说明该行车主梁刚度能够满足定子吊装要求。
8.3.4 绑扎定子钢丝绳受力计算：定子起吊用 6× 37+1-167- φ40 的钢丝绳绑扎，查表得6×37+1-167- φ40 的钢丝绳破断拉力为 , 吊点共 8 股受力。
定子重量为61T, 吊装时夹角 25 度。
则钢丝绳的安全系数为 :× 8× cos25/（61×）=,符合安全要求。
8.3.5 吊挂滑轮组铁轨受力计算：查表得， 43kg/m 铁轨的截面系数W=250，铁轨小梁的截面系数W=250（CM3）梁的垮度为 1.5米,增挂两个滑轮,假设受力点在小梁的中部，梁的最大受力为61 ÷ 14×2=吨。
梁的最大弯距 M=8710×150÷4=326625梁的应力 =M÷ W=326625÷250=1307(kg/cm2) ＜[ σ]=1600kg/cm2 。
梁满足受力要求。
8.3.6 主起升钢丝绳受力计算：在吊装定子时，主起升钢丝绳 6w(19) ，行车动载为 55t ，钢丝绳许用工作拉力 S 许≈55/12= ，实际工作拉力 S 实≈ 61/16= ，可见： S 实＜ S 许，即主起升机构的电动机和制动器的性能能够满足吊装发电机定子的需要 , 且主起升上 8 个滑轮每个滑轮受力为。
