易错点18 电路的基本概念和规律易错总结一、电流1．定义：电荷的定向移动形成电流2．形成电流的条件：(1)导体中有能够自由移动的电荷；(2)导体两端存在电压.3．电流的方向：与正电荷定向移动的方向相同，与负电荷定向移动的方向相反.电流虽然有方向，但它是标量. 4．定义式：tq I =注意：(1)q 是通过整个导体横截面的电量，不是单位面积上的电量；(2)当异种电荷反向通过某截面时，所形成的电流是同向的，此时q ＝|q 1|＋|q 2|.5．微观表达式：I ＝nqSv ，式中n 为导体单位体积内的自由电荷数，q 是自由电荷的电荷量，v 是自由电荷定向移动的速率，S 为导体的横截面积.注意：电子定向移动的速率，数量级为10—4m/s ～10—5m/s ，但电流传导速率，等于光速. 二、描述电源的物理量 1. 电动势(1)电源是通过非静电力做功把其他形式的能转化为电势能的装置.在电源内部，非静电力做正功，其他形式的能转化为电能，在电源外部，静电力做功，电能转化为其他形式的能. (2)电动势：在电源内部，非静电力把正电荷从负极移送到正极所做的功W 与被移送电荷q 的比值. 定义式：qW E =(3) 物理意义：反映电源非静电力做功本领大小的物理量. 2.内阻：电源内部导体的电阻3．容量：电池放电时能输出的总电荷量，其单位是：A·h 或mA·h. 三、串联电路、并联电路的特点解题方法1．画等效电路图是运用等效替代的方法。
对复杂电路进行等效变换的一般原则是:(1)无阻导线可缩成一点,一点也可以延展成无阻导线。
(2)无电流的支路化简时可以去掉。
(3)电势相同的点可以合并。
(4)理想电流表可以认为是短路,理想的电压表可认为是断路,电压稳定时,电容器处可认为是断路。
2．串联电路中的电压分配串联电路中各电阻两端的电压跟它们的阻值成正比，即U 1R 1＝U 2R 2＝…＝U n R n ＝UR 总＝I .3．并联电路中的电流分配并联电路中通过各支路电阻的电流跟它们的阻值成反比，即I 1R 1＝I 2R 2＝…＝I n R n ＝I 总R 总＝U .4．串、并联电路总电阻的比较串联电路的总电阻R 总并联电路的总电阻R 总 不 同 点n 个相同电阻R 串联，总电阻R 总＝nRn 个相同电阻R 并联，总电阻R 总＝RnR 总大于任一电阻阻值R 总小于任一电阻阻值 一个大电阻和一个小电阻串联时，总电阻接近大电阻一个大电阻和一个小电阻并联时，总电阻接近小电阻相同点多个电阻无论串联还是并联，其中任一电阻增大或减小，总电阻也随之增大或减小【易错跟踪训练】1．（2022·全国）如图所示的电路中，电源内阻不可忽略。
第一章电路的基本概念和基本定律本章是学习电工技术的理论基础，介绍了电路的基本概念和基本定律：主要包括电压、电流 的参考方向、电路元件、电路模型、基尔霍夫定律和欧姆定律、功率和电位的计算等。
主要内容：1电路的基本概念(1) 电路：电流流通的路径，是为了某种需要由电工设备或电路元件按一定方式组合而成 的系统。
(2) 电路的组成：电源、中间环节、负载。
(3) 电路的作用：①电能的传输与转换；②信号的传递与处理。
2 .电路元件与电路模型(1) 电路元件：分为独立电源和受控电源两类。
① 无源元件：电阻、电感、电容元件。
② 有源元件：分为独立电源和受控电源两类。
(2) 电路模型：由理想电路元件所组成反映实际电路主要特性的电路。
它是对实际电路电 磁性质的科学抽象和概括。
采用电路模型来分析电路，不仅使计算过程大为简化，而且能更清晰 地反映该电路的物理本质。
(3) 电源模型的等效变换①电压源与电阻串联的电路在一定条件下可以转化为电流源与电阻并联的电路，两种电②当两种电源互相变换之后，除电源本身之外的其它外电路，其电压和电流均保持与变换前完全相同，功率也保持不变。
3.电路的基本物理量、电流和电压的参考方向以及参考电位(1 )电路的基本物理量包括：电流、电压、电位以及电功率等。
(2)电流和电压的参考方向：为了进行电路分析和计算，引入参考方向的概念。
电流和电压的参考方向是人为任意规定的电流、电压的正方向。
当按参考方向来分析电路时，得出的电流、电压值可能为正，也可能为负。
正值表示所设电流、电压的参考方向与实际方向一致，负值则表 示两者相反。

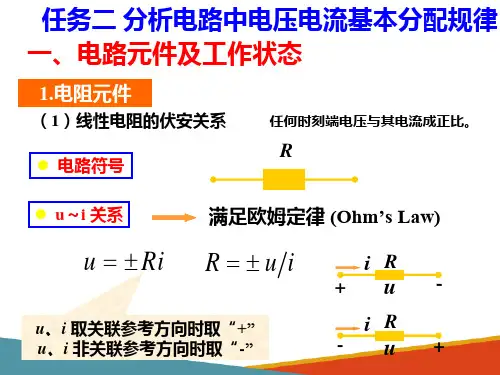

当一个元件或一段电路上的电流、电压参考方向一致时，称它们为关联参考方向。
一般来说，参考方向的假设完全可以是任意的。
但应注意：一个电路一旦假设了参考方向， 在电路的整个分源之间的等效变换条件为:U s I s R o 或 1SR o析过程中就不允许再作改动。
（3）参考电位：人为规定的电路种的零电位点。

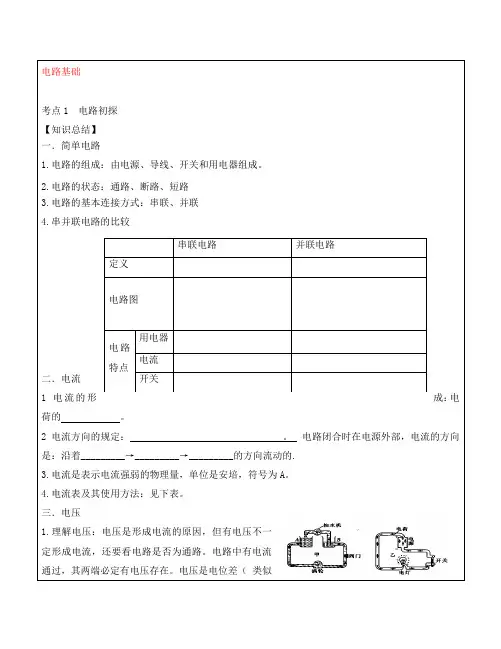

电路基础考点1 电路初探 【知识总结】 一．简单电路1.电路的组成：由电源、导线、开关和用电器组成。
2.电路的状态：通路、断路、短路3.电路的基本连接方式：串联、并联4.串并联电路的比较二．电流 1 电流的形成：电荷的 。
2 电流方向的规定： 。
电路闭合时在电源外部，电流的方向是：沿着_________→_________→_________的方向流动的. 3.电流是表示电流强弱的物理量，单位是安培，符号为A 。
4.电流表及其使用方法：见下表。
三．电压1.理解电压：电压是形成电流的原因，但有电压不一定形成电流，还要看电路是否为通路。
电路中有电流通过，其两端必定有电压存在。
电压是电位差（ 类似串联电路 并联电路 定义电路图电路特点用电器电流 开关水位差）。
2.电压用字母 表示，国际单位是 ，简称 ，符号是3.记住几种常见的电压值：一节干电池的电压： 一节蓄电池的电压： 家庭照明电路的电压： 对人体的安全电压： 4.电压表及其使用方法：下表。
四．电阻 1．电阻(R)：表示导体对电流的阻碍作用。
(导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小)。
2．电阻(R)的单位：国际单位：欧姆(Ω)；常用的单位有：兆欧(M Ω)、千欧(K Ω)。
3．决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积 和温度。
（电阻与加在导体两端的电压和通过的电流无关）一般来说，导体的电阻随温度的升高而增大，如金属导体：也有少数导体的电阻随温度的升高而减小，如石墨类导体。
4．滑动变阻器：用电阻较大的合金线（电阻线）制成（结合实物弄清它的构造）。
它的表示符号是，它的结构示意图是。
① 原理：改变接入电路中电阻线的长度来改变电阻的。
电流表 电压表 异 符号 ○A ○V 连接方式与被测用电器串联与被测用电器并联 直接连接电源 不能 能 量程0.6A 、3A 3V 、15V 分度值 0.02A 、0.1A0.1V 、0.5V 内阻很小，几乎为零，相当于短路很大，相当于开路同使用前要调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。
电路基本概念和规律一、电流1．电流（1）定义：电荷的定向移动形成电流。
（2）条件：①有自由移动的电荷；②导体两端存在电压。
注意：形成电流的微粒有三种：自由电子、正离子和负离子。
其中金属导体导电时定向移动的电荷是自由电子，液体导电时定向移动的电荷是正离子和负离子，气体导电时定向移动的电荷是电子、正离子和负离子。
（3）公式①定义式：qIt=，q为在时间t内穿过导体横截面的电荷量。
注意：如果是正、负离子同时定向移动形成电流，那么q是两种离子电荷量的绝对值之和。
②微观表达式：I=nSve，其中n为导体中单位体积内自由电子的个数，q为每个自由电荷的电荷量，S 为导体的横截面积，v为自由电荷定向移动的速度。
（4）方向：规定正电荷定向移动的方向为电流的方向，与负电荷定向移动的方向相反。
注意：电流既有大小又有方向，但它的运算遵循算术运算法则，是标量。
（5）单位：国际单位制中，电流的单位是安培（A），常用单位还有毫安（mA）、微安（μA），1 mA=10–3 A，1 μA=10–6 A。
2．电流的分类方向不改变的电流叫直流电流；方向和大小都不改变的电流叫恒定电流；方向周期性改变的电流叫交变电流。
3．三种电流表达式的比较分析1．电源：通过非静电力做功使导体两端存在持续电压，将其他形式的能转化为电能的装置。
2．电动势（1）定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功。
（2）表达式：qW E =。
（3）物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量。
注意：电动势由电源中非静电力的特性决定，跟电源的体积无关，跟外电路无关。
（4）方向：电动势虽然是标量，但为了研究电路中电势分布的需要，规定由负极经电源内部指向正极的方向（即电势升高的方向）为电动势的方向。
（5）电动势与电势差的比较1．电阻（1）定义式：I U R =。
（2）物理意义：导体的电阻反映了导体对电流阻碍作用的大小。
简单电路的串联与并联规律一、电路的基本概念1.电路：电路是由电源、导线和用电器组成的，能够形成电流的闭合路径。
2.电源：电源是提供电能的装置，分为直流电源和交流电源。
3.导线：导线是连接电源、用电器的传输电能的元件。
4.用电器：用电器是消耗电能的装置。
二、电路的串联1.串联电路：串联电路是指将电路元件依次连接起来，形成一条路径的电路。
2.串联电路的特点：a.电流在串联电路中处处相等。
b.电压在串联电路中分配，总电压等于各部分电压之和。
c.串联电路中各电路元件相互影响，一个元件损坏会导致整个电路中断。
三、电路的并联1.并联电路：并联电路是指将电路元件并列连接起来，形成多个路径的电路。
2.并联电路的特点：a.电压在并联电路中处处相等。
b.电流在并联电路中分配，总电流等于各部分电流之和。
c.并联电路中各电路元件互不影响，一个元件损坏不会导致整个电路中断。
四、串联与并联电路的比较1.电流：串联电路电流相等，并联电路电压相等。
2.电压：串联电路电压分配，并联电路电压相等。
3.电路元件：串联电路元件相互影响，并联电路元件互不影响。
4.应用：串联电路适用于对电流有特殊要求的电路，如照明电路；并联电路适用于对电压有特殊要求的电路，如家用电器。
5.串联电路的应用：照明电路、电子手表等。
6.并联电路的应用：家用电器、手机充电器等。
7.串联与并联电路的混合应用：复杂电路、电子产品等。
通过以上知识点的学习，学生可以掌握简单电路的串联与并联规律，为学习更高级的电路知识打下基础。
习题及方法：1.习题：一个电压为6V的电源通过一个电阻为3Ω的电阻和一个电阻为6Ω的电阻串联，求通过两个电阻的电流。
解题方法：根据串联电路的特点，电流在串联电路中处处相等。
首先计算总电阻，总电阻等于各部分电阻之和，即3Ω + 6Ω = 9Ω。
然后根据欧姆定律，电流I =电压U / 总电阻R，所以电流I = 6V / 9Ω = 0.67A。
通过两个电阻的电流都是0.67A。
电路的基本概念什么是电路电路是指由电流在导体中流动时，通过各种元件（如电阻、电容、电感等）连接而成的路径。
电路可以是一条简单的导线，也可以是复杂的电子设备中的电路板。
电路可以用来完成各种功能，如控制电器的开关，传输和处理信息等。
电流与电压电路中最基本的概念是电流和电压。
电流是指电荷在单位时间内通过导体的数量，通常用安培（A）来表示。
电流的方向是电荷的正向流动方向。
电压是指单位正电荷从一点移动到另一点所做的功，通常用伏特（V）来表示。
电压的方向是电荷正向移动的方向。
电阻和欧姆定律电流在导体中流动时，会遇到阻碍，这种阻碍叫做电阻。
电阻的大小常用欧姆（Ω）来表示。
根据欧姆定律，电阻与电流和电压之间存在以下关系：V = IR其中，V表示电压，I表示电流，R表示电阻。
欧姆定律说明了电压、电流和电阻之间的基本关系。
串联与并联电路在电路中，元件可以串联连接或者并联连接。
串联电路是指电流依次通过多个元件。
在串联电路中，总电压等于各个元件电压之和，总电阻等于各个元件电阻之和。
并联电路是指电流在元件之间分成多个分支流动。
在并联电路中，总电压等于各个元件的电压，总电阻等于各个元件电阻的倒数之和的倒数。
串联和并联是电路中最基本的电路连接方式。
电容和电感除了电阻，电路中还有两种重要的元件，即电容和电感。
电容是指两个导体之间存在相对分离的电荷，它能储存电荷并在电路中释放。
电容的单位是法拉（F）。
电感是指通过电流在电路中产生的磁场而储存电能的元件，它能抵抗电流的变化。
电感的单位是亨利（H）。
直流电路和交流电路根据电流的性质，电路可以分为直流电路和交流电路。
直流电路是指电流方向不变，大小稳定的电路。
交流电路是指电流方向和大小都随时间变化的电路。
在直流电路中，电压和电流是恒定的；而在交流电路中，电压和电流会按正弦函数的规律进行周期性变化。
电路的基本元件电路中常用的基本元件有电阻、电容、电感、二极管、晶体管等。
以及这些元件的组合，如放大电路、滤波电路、计时电路等。
一、单选题1、当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（）功率。
A.发出、吸收B.吸收、发出C.发出、发出D.吸收、吸收正确答案：B2、下列有关电位、电压的说法中,正确的是（）。
A.电路中参考点改变,各点电位大小也改变。
B.以上都不对。
C.电路中参考点改变,任两点的电压大小也改变。
D.电路中参考点改变,各点电位大小保持不变。
正确答案：A3、某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（）。
A.50mAB.2.5mAC.125mAD.250mA正确答案：A4、220V、40W白炽灯正常发光（），消耗的电能为1KW·h。
A.45hB.40hC.25hD.20h正确答案：C5、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（）。
A.负载电阻减小B.电源输出的电流增大C.电源输出电流减小D.负载电阻增大正确答案：B二、判断题1、电压是产生电流的根本原因。
因此电路中有电压必有电流。
（）正确答案：×2、规定自负极通过电源内部指向正极的方向为电源电动势的方向。
（）正确答案：√3、额定电压为220V的白炽灯接在110V电源上，白炽灯消耗的功率为原来的1/4。
（）正确答案：√4、电流的参考方向，可能与电流实际方向相同，也可能相反。
（）正确答案：√5、电阻、电流和电压都是电路中的基本物理量。
（）正确答案：×6、直流电路中，有电压的元件一定有电流。
（）正确答案：×。
电路的基本概念和规律一、考纲要求1.理解欧姆定律、电阻定律、焦耳定律的内容，并会利用它们进行相关的计算与判断.2.会用导体的伏安特性曲线I－U图象及U－I图象解决有关问题.3.能计算非纯电阻电路中的电功、电功率、电热．二、知识梳理1.电流（1）定义：通过导体横截面的电荷量q跟通过这些电荷所用时间t的比值，叫做电流．（2）方向：自由电荷的定向移动形成电流．规定正电荷定向移动的方向为电流的方向．（3）2.电阻（1）定义式：R＝.（2）物理意义：导体的电阻反映了导体对电流阻碍作用的大小．3.电阻定律：R＝ρ.4.电阻率（1）物理意义：反映导体导电性能的物理量，是导体材料本身的属性．（2）电阻率与温度的关系①金属的电阻率随温度升高而增大；②半导体的电阻率随温度升高而减小；③超导体：当温度降低到绝对零度附近时，某些材料的电阻率突然减小为零，成为超导体．5.部分电路欧姆定律（1）内容：导体中的电流I跟导体两端的电压U成正比，跟导体的电阻R成反比．（2）公式：I＝.（3）适用条件：适用于金属导体和电解质溶液导电，适用于纯电阻电路．6.电功（1）定义：导体中的恒定电场对自由电荷的电场力做的功．（2）公式：W＝qU＝IUt(适用于任何电路)．(3)电流做功的实质：电能转化成其他形式能的过程．7.电功率（1）定义：单位时间内电流做的功，表示电流做功的快慢．（2）公式：P＝W/t＝IU(适用于任何电路)．8.焦耳定律（1）电热：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比．（2）计算式：Q＝I2Rt.9.热功率（1）定义：单位时间内的发热量．（2）表达式：P＝＝I2R.10.串、并联电路的特点（1）特点对比U＝U1＝U2＝…＝U n＝＋＋…＋＝，＝＝，＝＝，＝＝，＝串联电路的总电阻大于其中任一部分电路的总电阻．②并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻．③无论电阻怎样连接，某一段电路的总耗电功率P总是等于该段电路上各个电阻耗电功率之和．④无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．三、要点精析1.对电阻率的理解：（1）电阻率可以用ρ＝计算，在数值上等于用某种材料制成的长为1 m、横截面积为1 m2的导线的电阻值．（2）电阻率与导体材料有关，与导体长度l、横截面积S无关．（3）电阻率与温度有关．例如，金属材料的电阻率随温度的升高而增大．半导体材料的电阻率随温度的升高而减小．有些材料的电阻率几乎不受温度的影响，可制作标准电阻．2.R＝ρ与R＝的比较：R＝ρR＝3.应用公式R＝ρ时的注意事项应用公式R＝ρ解题时，要注意公式中各物理量的意义及变化情况．（1）公式R＝ρ中，l为沿电流的方向的长度，S为垂直电流方向的面积．（2）导体长度l和横截面积S中只有一个发生变化，另一个不变．（3）l和S同时变化，有一种特殊情况是l与S成反比，即导线的总体积V＝lS不变．（4）输电线问题中，输电线的长度等于两地距离的二倍．4.对伏安特性曲线的理解（1）图线的区别①下图中，图线a、b表示线性元件，图线c、d表示非线性元件．②图线a、b的斜率表示电阻的倒数，斜率越大，电阻越小，故R a＜R b(如图甲所示)．③图线c的电阻随电压的增大而减小，图线d的电阻随电压的增大而增大(如图乙所示)．（1）图线的意义①由于导体的导电性能不同，所以不同的导体有不同的伏安特性曲线．②伏安特性曲线上每一点的电压坐标与电流坐标的比值，对应这一状态下的电阻．5.伏安特性曲线的“三点注意”（1）在I－U曲线上某点切线的斜率不是电阻的倒数．（2）要区分是I－U图线还是U－I图线．（3）对线性元件：R＝＝；对非线性元件：R＝≠.应注意，线性元件不同状态时比值不变，非线性元件不同状态时比值不同．6.计算电功、电热、电功率的方法技巧（1）P＝UI、W＝UIt、Q＝I2Rt，在任何电路中都能使用．在纯电阻电路中，W＝Q、UIt＝I2Rt，在非纯电阻电路中，W＞Q、UIt＞I2Rt.（2）在非纯电阻电路中，欧姆定律R＝不成立．（3）处理非纯电阻电路的计算问题时，要善于从能量转化的角度出发，紧紧围绕能量守恒定律，利用“电功＝电热＋其他能量”寻找等量关系求解．（4）导体在某状态下的电功率P＝UI，也可以从U－I图线看该状态纵、横坐标围成的矩形面积，注意不是曲线与坐标轴包围的面积．7.8.“柱体微元”模型求解电流大小[模型构建]带电粒子在外加电场的作用下，形成定向移动的粒子流，从中取一圆柱形粒子流作为研究对象即为“柱体微元”模型．如图所示，粗细均匀的一段导体长为l，横截面积为S，导体单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，当导体两端加上一定的电压时，导体中的自由电荷沿导体定向移动的速率为v.[模型条件]（1）外加电压为恒定电压．（2）带电粒子流仅带一种电荷．（3）带电粒子在柱体内做定向移动．[模型特点]（1）柱体的长―→l.柱体的横截面积―→S.（2）带电粒子在柱体内做匀加速直线运动．[处理思路]（1）选取一小段粒子流为柱体微元．（2）运用相关物理规律，结合柱体微元和整体对象的关联性进行分析计算．（3）常用的公式．①导体内的总电荷量：Q＝nlSq.②电荷通过横截面D的时间：t＝.③电流表达式：I＝＝nqSv.。
考点1 电路的基本概念与规律考点1.1 电流的概念及表达式 1.形成电流的条件(1)导体中有能够自由移动的电荷. (2)导体两端存在电压. 2.电流(1)定义式：I ＝qt.其中q 是某段时间内通过导体横截面的电荷量.a.若是金属导体导电，则q 为自由电子通过某截面的电荷量的总和.b.若是电解质导电，则异种电荷反向通过某截面，q ＝|q 1|＋|q 2|.(2)带电粒子的运动可形成等效电流，如电子绕原子核的运动、带电粒子在磁场中的运动，此时I ＝qT，q 为带电粒子的电荷量，T 为周期.(3)方向：电流是标量，为研究问题方便，规定正电荷定向移动的方向为电流的方向.在外电路中电流由电源正极到负极，在内电路中电流由电源负极到正极.(4)微观表达式：假设导体单位体积内有n 个可自由移动的电荷，电荷定向移动的速率为v ，电荷量为q ，导体横截面积为S ，则I ＝nqSv .3. 如图所示，一根截面积为S 的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q ，当此棒沿轴线方向做速度为v 的匀速直线运动时，由于棒运动而形成的等效电流大小为( )A ．vq B.qvC ．qvSD ．qv /S6. (多选)半径为R 的橡胶圆环均匀带正电，总电荷量为Q ，现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动，则由环产生的等效电流应有( ) A ．若ω不变而使电荷量Q 变为原来的2倍，则电流也将变为原来的2倍 B ．若电荷量不变而使ω变为原来的2倍，则电流也将变为原来的2倍 C ．若使ω、Q 不变，将橡胶环拉伸，使环半径增大，电流将变大 D ．若使ω、Q 不变，将橡胶环拉伸，使环半径增大，电流将变小9. 一根长为L ，横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电子的质量为m ，电荷量为e 。
