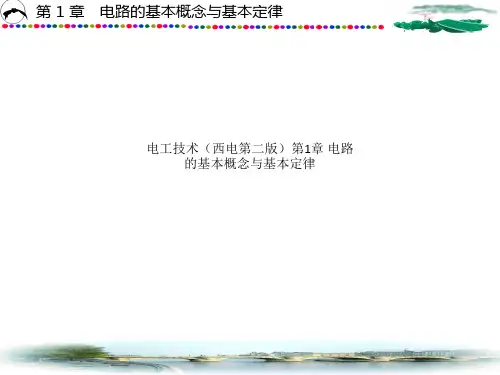

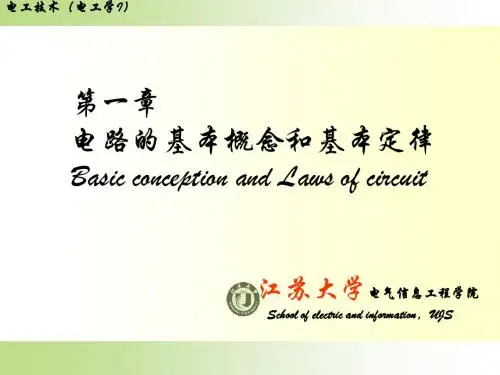

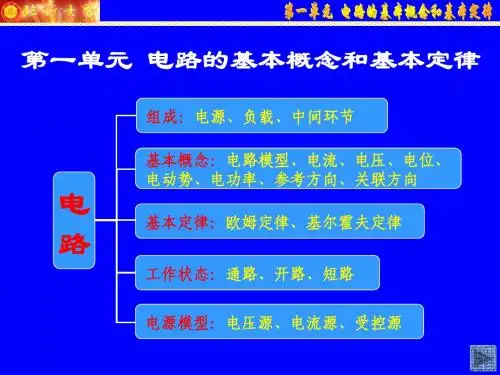

第一章电路的基本概念和基本定律

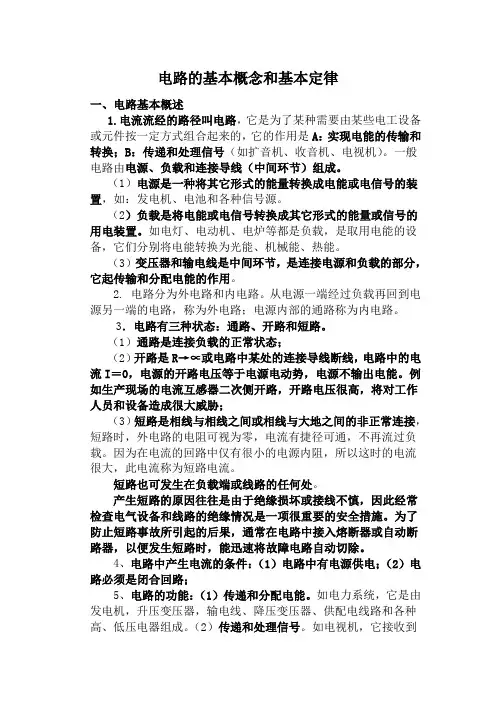

电路的基本概念和基本定律一、电路基本概述1.电流流经的路径叫电路，它是为了某种需要由某些电工设备或元件按一定方式组合起来的，它的作用是A：实现电能的传输和转换；B：传递和处理信号（如扩音机、收音机、电视机）。

一般电路由电源、负载和连接导线（中间环节）组成。

（1）电源是一种将其它形式的能量转换成电能或电信号的装置，如：发电机、电池和各种信号源。

（2）负载是将电能或电信号转换成其它形式的能量或信号的用电装置。

如电灯、电动机、电炉等都是负载，是取用电能的设备，它们分别将电能转换为光能、机械能、热能。

（3）变压器和输电线是中间环节，是连接电源和负载的部分，它起传输和分配电能的作用。

2. 电路分为外电路和内电路。

从电源一端经过负载再回到电源另一端的电路，称为外电路；电源内部的通路称为内电路。

3．电路有三种状态：通路、开路和短路。

（1）通路是连接负载的正常状态；（2）开路是R→∝或电路中某处的连接导线断线，电路中的电流I＝0，电源的开路电压等于电源电动势，电源不输出电能。

例如生产现场的电流互感器二次侧开路，开路电压很高，将对工作人员和设备造成很大威胁；（3）短路是相线与相线之间或相线与大地之间的非正常连接，短路时，外电路的电阻可视为零，电流有捷径可通，不再流过负载。

因为在电流的回路中仅有很小的电源内阻，所以这时的电流很大，此电流称为短路电流。

短路也可发生在负载端或线路的任何处。

产生短路的原因往往是由于绝缘损坏或接线不慎，因此经常检查电气设备和线路的绝缘情况是一项很重要的安全措施。

为了防止短路事故所引起的后果，通常在电路中接入熔断器或自动断路器，以便发生短路时，能迅速将故障电路自动切除。

4、电路中产生电流的条件：（1）电路中有电源供电；（2）电路必须是闭合回路；5、电路的功能：（1）传递和分配电能。

如电力系统，它是由发电机，升压变压器，输电线、降压变压器、供配电线路和各种高、低压电器组成。

（2）传递和处理信号。

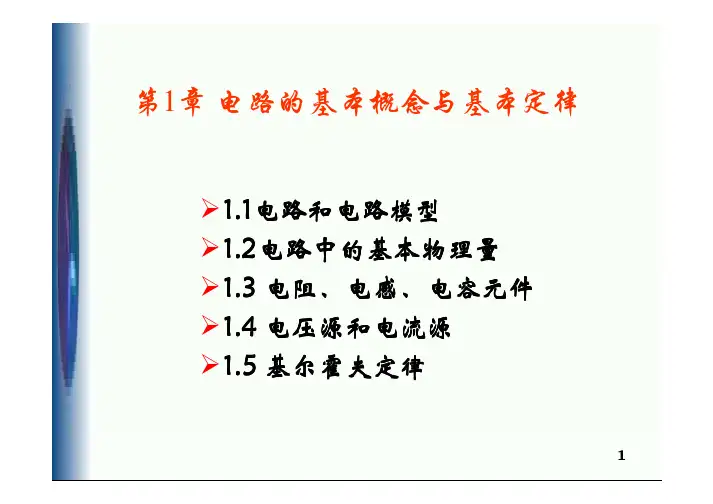

1第1章电路的基本概念与基本定律1.11.1电路和电路模型电路和电路模型1.21.2电路中的基本物理量电路中的基本物理量 1.3 1.3 电阻电阻电阻、、电感电感、、电容元件 1.4 1.4 电压源和电流源电压源和电流源 1.5 1.5 基尔霍夫定律基尔霍夫定律2实际电路是实际电路是为实现某种应用目的由若干电器设备或器件按一定方式用导线连接而成的电流通路成的电流通路。

实现电能的传输和转换 电力电路或强电电路实现信号的传递和处理 电子电路或弱电电路1.1 电路和电路模型一、电路的定义3负载电源电源（（或信号源或信号源）：）：）：提供电能提供电能提供电能（（或信号源或信号源））的部分的部分。

负载负载：：吸收或转换电能的部分吸收或转换电能的部分。

中间环节中间环节：：连接和控制它们的部分连接和控制它们的部分。

电路的组成中间环节4电路在工作时电路在工作时，，对电源来说对电源来说，，通常处于下列三种方式之一种方式之一：：负载负载、、空载和短路。

负载与电源接通负载与电源接通，，负载中有电流通过有电流通过，，负载电流的大小与负载电阻有关与负载电阻有关。

负载都是并联负载都是并联。

因此当负，负载电阻减小负载电阻减小，，负，即功率增大即功率增大。

一般所说的负载的大小一般所说的负载的大小，，指的是负载电流或功率的大小的是负载电流或功率的大小，，而不是指负载电阻的大小不是指负载电阻的大小。

负载工作方式：5空载开路这时电源两端的外电阻等于零，电源输出的电流仅由电源内阻限制限制，，此电流称为短路电流此电流称为短路电流。

6为了保证电器设备和器件为了保证电器设备和器件（（包括电线包括电线、、电缆电缆））可以安全、可靠和经济地工作可靠和经济地工作，，每种电器设备每种电器设备、、器件在设计时都对其规定了工作时允许的最大电流对其规定了工作时允许的最大电流、、最高电压和最大功率等参数值等参数值，，这些数值统称为额定值这些数值统称为额定值。

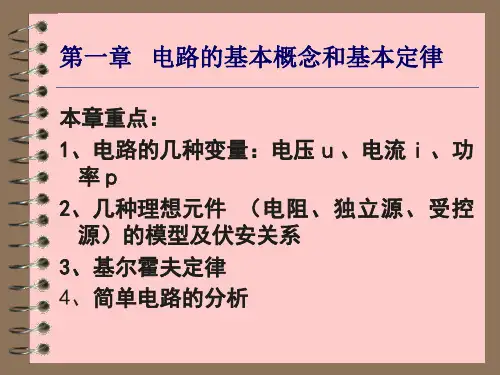

第一章电路的基本概念与基本定律知识要点一、内容提要直流电路的基本概念和基本定理是分析和计算电路的基础和基本方法。

这些基础和方法虽然在直流电路中提出，但原则上也适用于正弦交流电路及其它各种线性电路。

并且，这些方法也是以后分析电子线路的基础。

本章重点讲述电路中几个基本物理量、参考方向、电路的工作状态及基本定律。

二、基本要求1.了解电路模型及理想电路元件的意义；2.能正确应用电路的基本定侓；3.正确理解电压、电流正方向的意义；4.了解电路的有载工作、开路与短路状态，并能理解电功率和额定值的意义；5.熟练掌握分析与计算简单直流电路和电路中各点电位的方法。

三、学习指导本章重点讲述了三个问题：电压、电流和参考方向。

同时，对克希荷夫定律和电路中电位的概念及计算进行了详细的分析推导和计算。

虽然这些问题都比较简单，但由于它们贯穿电工学课程始终，所以读者应通过较多的例题和习题逐步建立并加深这些概念，使之达到概念清晰，运用自如灵活，能解决实际问题的目的。

1.1 电路的组成及作用在学习本课程中，首先应掌握电路的两大作用（即强电电路电的传输、分配和转换；弱电电路中是否准确地传递和处理信息），及其三大组成部分（即电源、中间环节、负载）。

要特别注意信号源与一般电源的概念与区别：信号源输出的电压与电流的变化规律取决于所加的信息；电源输出的功率和电流决定于负载的大小。

1.2 电路模型由理想电路元件组成的电路；其中理想电路元件包括电阻元件、电感元件、电容元件和电源元件等。

电源的电压或电流称为激励；激励在各部分产生的电压和电流称为响应。

1.3 电路的几个基本物理量若要正确地分析电路，必须先弄清楚电路中的几个基本物理量。

因为电流、电压和电动势这些物理量已在物理课中讲过，但是本章主要讨论它们的参考方向（正方向）和参考极性。

在本章学习的过程中应注意两点：第一，在分析任何一个电路中列关系式时，必须首先在电路图上标明电压、电动势和电流的参考方向和参考极性；第二，考虑电压和电流本身给定的正负，即要注意两套正负符号。

第一章电路的基本概念和基本定律电路的基本概念和基尔霍夫定律是电工技术和电子技术的基础。

§1-1 电路中的物理现象和电路模型一、实际电路电路：由电气器件或设备，按一定方式连接起来，完成能量的传输、转换或信息的处理、传递。

组成：电源、负载和中间环节。

日光灯实际电路二、理想电路元件、电路模型实际电路的分析方法：用仪器仪表对实际电路进行测量，把实际电路抽象为电路模型，用电路理论进行分析、计算。

1、理想电路元件实际的电路是由一些按需要起不同作用的元件或旗舰所组成，如发电机、变压器、电动机、电池、电阻器等，它们的电磁性质是很复杂的。

例如：一个白炽灯在有电流通过时，如下图所示：为了便于分析与计算实际电路，在一定条件下常忽略实际部件的次要因素而突出其主要电磁性质，把它看成理想电路元件。

2、电路模型将实际电路中的元件用理想电路元件表示、连接，称为实际电路的电路模型。

如下图所示：U S三、电路的分类1、分布参数电路电路本身的几何尺寸相对于工作波长不可忽略的电路。

2、集中参数电路如果电路本身的几何尺寸l相对于电路的工作频率所对应的波长λ小的多，则在分析电路时可以忽略元件和电路本身几何尺寸。

例如：工作频率为50Hz，波长λ=6000km，所以在工频情况下，多数电路满足l<<λ，可以认为是集中参数电路。

集中参数电路分为：线性电路（元件参数为常数）★非线性电路（元件参数不为常数）§1-2电路中的基本物理量一、电流及电流的参考方向1、电流：带电粒子或电荷在电场力作用下的定向运动形成的电流。

dtdqi =（单位时间内通过某一截面的电荷量） 电流的单位：A （安培）、kA （千安）、mA(毫安）、μA （微安）A 10A 1 , A 10mA 1 , A 10kA 1-633===-μ2、电流的参考方向电流的实际方向：正电荷运动的方向或负电荷运动的反方向（客观存在） 电流的参考方向：任意假定。

实际方向（2A ）（参考方向与实际方向相同）A)2( 0=>i i 实际方向（2A ）（参考方向与实际方向相反）A)2( 0-=<i i二、电压、电位及电压的参考方向1、电位（物理中的电势）电场力把单位正电荷从一点移到参考点所做的功。
