矿井下的变压器中性点为什么不能直接接地

2020学年采矿工程专业《煤矿安全规程》考试试题及答案（试卷C）一、填空题：1、变电硐室超过＿＿＿米时，必须在硐室两端各设＿＿个出口。

（6、1）。

2、硐室内各种设备与墙壁之间应留出＿＿＿米以上的通道，各种设备相互之间，应留出＿＿＿米以上的通道。

（0.5、0.8）。

3、采区变电所应设＿＿＿＿；无人值班变电所必须＿＿＿＿＿，并有值班人员巡回检查。

（专人值班、关门加锁）。

4、电缆不应悬挂在＿＿＿或＿＿＿上，不得遭受淋水。

（风管、水管）。

5、“三违”的内容是违章指挥、＿＿＿＿＿＿、＿＿＿＿＿＿＿。

（违章作业、违反劳动纪律）。

6、电缆与压风管、供水巷道同一侧敷设时，必须敷设在管子的＿＿＿，并保持＿＿＿以上的距离。

（上方、0.3m）。

7、常用的人工呼吸方法有口对口、＿＿＿＿＿、＿＿＿＿＿三种。

（仰卧压胸、俯卧压背）。

8、在安全与生产的关系上要坚持“三不生产”的原则是不安全不生产、＿＿＿＿＿、＿＿＿＿。

（隐患不处理不生产、措施不落实不生产）。

9、井下漏电有＿＿＿＿和＿＿＿＿。

（集中性漏电、分散性漏电）。

10、防爆电气设备不传爆的三要素是指隔爆面的间隙、＿＿＿＿、＿＿＿＿。

（长度、粗糙度）。

二、选择题。

1、井下低压供电系统不应超过（ C ）；A.380V；B.660V；C.1140；2、矿井主通风机、排水泵等属于（ A ）。

A.一级负荷；B.二级负荷；C.三级负荷；3、通过人体电流为＿＿＿时就有生命危险（ A ）；A.30mA；B.50mA；C.36mA；4、为保证矿井的供电质量，规定电压值不超过（ A ）。

A. Ｕe的±5％；B. Ｕe的±10％；C. Ｕe的±15％；5、熔断器在电路中可起到（ B ）。

A.过载保护；B.短路保护；C.过载及短路保护；6、井下一旦发生电气火灾，首先应（ A ）；A.切断电源灭火；B.迅速汇报；C.迅速撤离；7、胶带的（ A ）性能，必须符合规定，否则不得下井使用。

《煤矿供电》习题集项目一矿山供电系统第一部分知识题一、填空题1、煤矿企业供电的基本要求是供电可靠、供电安全、供电质量和供电经济。

2、电网的结线方式根据负荷对供电要求不同，可分为放射式电网、干线式电网和环式电网。

3、桥式结线分全桥、内桥、外桥三种形式。

4、在三相供电系统中，电网中性点运行方式有中性点不接地、中性点经消弧线圈接地以及中性点直接接地三种形式。

5、井下变电所应注意的三防指：防水、防火和防通风。

二、选择题1、指出下列负荷为一类负荷的是（通风机房）。

2、对一类负荷如何供电（两个独立电源）。

3、一般工作场所的照明灯和电动机允许电压偏移范围为额定电压的（±5%；）。

4、在中性点不接地系统中，规定单相接地运行时间不超过（2）小时。

5、目前向综采工作面的供电电压一般是（ 1140 ）伏。

三、判断题1、向井下供电的变压器，其中性点严禁接地。

（错）2、对于地面380/220伏动力与照明电网，其供电的变压器，其中性点禁止接地。

（错）3、平煤集团的煤矿变电所广泛采用单母线分段结线方式。

（对）4、平煤集团的煤矿变电所广泛采用两路电源进线和两台变压器的桥式结线。

（对）5、平煤集团的煤矿供电系统是采用浅井供电系统。

（错）6、对于井下中央变压所，母线采用并列运行方式。

（对）四、名词解释1：一类负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失在政治上产生不良影响的负荷。

2、电力系统：是指有发电厂内的发电机，电力网内的各种输入电线路和升降压变电所以及电力用户组成的统一整体3、电力网：电力网是电力系统的重要组成部分。

它由变电所及各种不同电压等级的输电线路组成。

第二部分技能题1、作为供电区队技术员，在选择煤矿企业的供电电压时，必须考虑那些因素？1、答：取决与企业附近电源的电压等级，用电设备的电压、容量及供电距离2、按照煤矿变配电工是操作具有断路器和隔离开关的控制线路的的要求进行操作？并口述操作过程与原理。

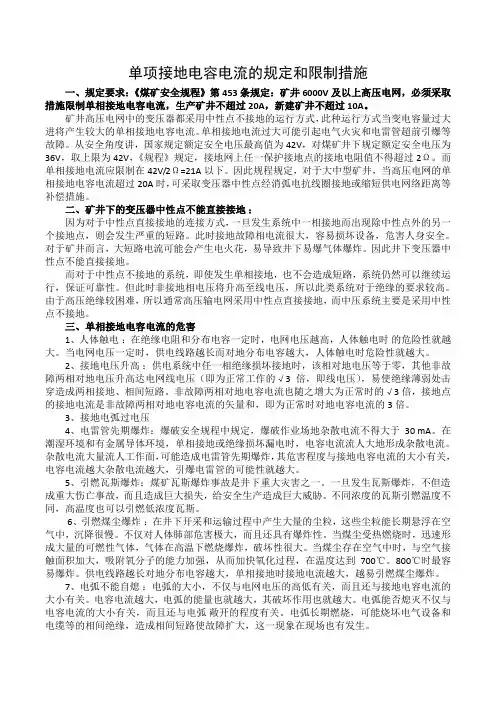

单项接地电容电流的规定和限制措施一、规定要求：《煤矿安全规程》第453条规定：矿井6000V及以上高压电网，必须采取措施限制单相接地电容电流，生产矿井不超过20A，新建矿井不超过10A。

矿井高压电网中的变压器都采用中性点不接地的运行方式，此种运行方式当变电容量过大进将产生较大的单相接地电容电流。

单相接地电流过大可能引起电气火灾和电雷管超前引爆等故障。

从安全角度讲，国家规定额定安全电压最高值为42V，对煤矿井下规定额定安全电压为36V，取上限为42V，《规程》规定，接地网上任一保护接地点的接地电阻值不得超过2Ω。

而单相接地电流应限制在42V/2Ω=21A以下。

因此规程规定，对于大中型矿井，当高压电网的单相接地电容电流超过20A时，可采取变压器中性点经消弧电抗线圈接地或缩短供电网络距离等补偿措施。

二、矿井下的变压器中性点不能直接接地：因为对于中性点直接接地的连接方式，一旦发生系统中一相接地而出现除中性点外的另一个接地点，则会发生严重的短路。

此时接地故障相电流很大，容易损坏设备，危害人身安全。

对于矿井而言，大短路电流可能会产生电火花，易导致井下易爆气体爆炸。

因此井下变压器中性点不能直接接地。

而对于中性点不接地的系统，即使发生单相接地，也不会造成短路，系统仍然可以继续运行，保证可靠性。

但此时非接地相电压将升高至线电压，所以此类系统对于绝缘的要求较高。

由于高压绝缘较困难，所以通常高压输电网采用中性点直接接地，而中压系统主要是采用中性点不接地。

三、单相接地电容电流的危害1、人体触电：在绝缘电阻和分布电容一定时，电网电压越高，人体触电时的危险性就越大。

当电网电压一定时，供电线路越长而对地分布电容越大，人体触电时危险性就越大。

2、接地电压升高：供电系统中任一相绝缘损坏接地时，该相对地电压等于零，其他非故障两相对地电压升高达电网线电压（即为正常工作的√3倍，即线电压），易使绝缘薄弱处击穿造成两相接地、相间短路。

非故障两相对地电容电流也随之增大为正常时的√3倍，接地点的接地电流是非故障两相对地电容电流的矢量和，即为正常时对地电容电流的3倍。

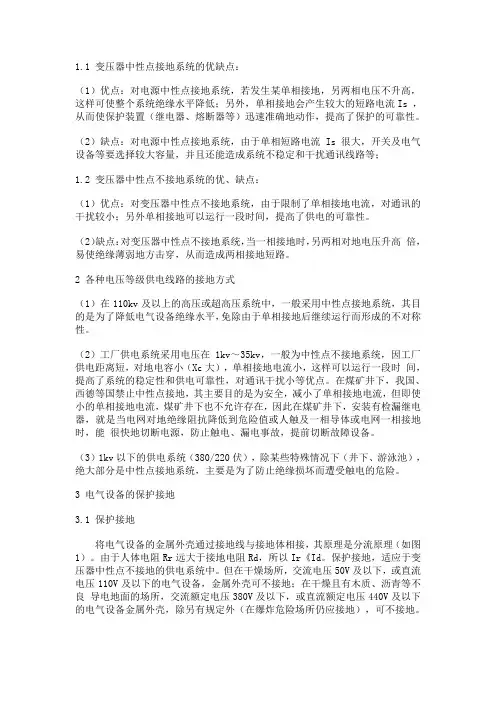

1.1 变压器中性点接地系统的优缺点：（1）优点：对电源中性点接地系统，若发生某单相接地，另两相电压不升高，这样可使整个系统绝缘水平降低；另外，单相接地会产生较大的短路电流Is ，从而使保护装置（继电器、熔断器等）迅速准确地动作，提高了保护的可靠性。

（2）缺点：对电源中性点接地系统，由于单相短路电流Is 很大，开关及电气设备等要选择较大容量，并且还能造成系统不稳定和干扰通讯线路等；1.2 变压器中性点不接地系统的优、缺点：（1）优点：对变压器中性点不接地系统，由于限制了单相接地电流，对通讯的干扰较小；另外单相接地可以运行一段时间，提高了供电的可靠性。

（2）缺点：对变压器中性点不接地系统，当一相接地时，另两相对地电压升高倍，易使绝缘薄弱地方击穿，从而造成两相接地短路。

2 各种电压等级供电线路的接地方式（1）在110kv及以上的高压或超高压系统中，一般采用中性点接地系统，其目的是为了降低电气设备绝缘水平，免除由于单相接地后继续运行而形成的不对称性。

（2）工厂供电系统采用电压在1kv～35kv，一般为中性点不接地系统，因工厂供电距离短，对地电容小（Xc大），单相接地电流小，这样可以运行一段时间，提高了系统的稳定性和供电可靠性，对通讯干扰小等优点。

在煤矿井下，我国、西德等国禁止中性点接地，其主要目的是为安全，减小了单相接地电流，但即使小的单相接地电流，煤矿井下也不允许存在，因此在煤矿井下，安装有检漏继电器，就是当电网对地绝缘阻抗降低到危险值或人触及一相导体或电网一相接地时，能很快地切断电源，防止触电、漏电事故，提前切断故障设备。

（3）1kv以下的供电系统（380/220伏），除某些特殊情况下（井下、游泳池），绝大部分是中性点接地系统，主要是为了防止绝缘损坏而遭受触电的危险。

3 电气设备的保护接地3.1 保护接地将电气设备的金属外壳通过接地线与接地体相接，其原理是分流原理（如图1）。

由于人体电阻Rr远大于接地电阻Rd，所以Ir《Id。

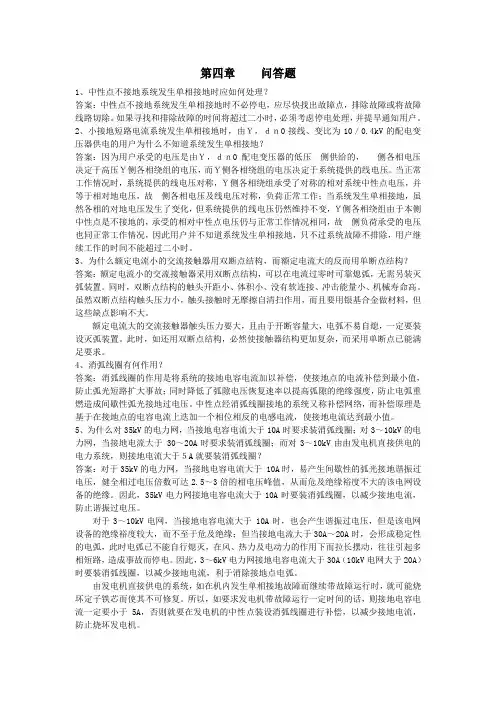

第四章问答题1、中性点不接地系统发生单相接地时应如何处理？答案：中性点不接地系统发生单相接地时不必停电，应尽快找出故障点，排除故障或将故障线路切除。

如果寻找和排除故障的时间将超过二小时，必须考虑停电处理，并提早通知用户。

2、小接地短路电流系统发生单相接地时，由Ｙ，ｄｎ0接线、变比为10／0.4kV的配电变压器供电的用户为什么不知道系统发生单相接地？答案：因为用户承受的电压是由Ｙ，ｄｎ0配电变压器的低压 侧供给的， 侧各相电压决定于高压Ｙ侧各相绕组的电压，而Ｙ侧各相绕组的电压决定于系统提供的线电压。

当正常工作情况时，系统提供的线电压对称，Ｙ侧各相绕组承受了对称的相对系统中性点电压，并等于相对地电压，故 侧各相电压及线电压对称，负荷正常工作；当系统发生单相接地，虽然各相的对地电压发生了变化，但系统提供的线电压仍然维持不变，Ｙ侧各相绕组由于本侧中性点是不接地的，承受的相对中性点电压仍与正常工作情况相同，故 侧负荷承受的电压也同正常工作情况，因此用户并不知道系统发生单相接地，只不过系统故障不排除，用户继续工作的时间不能超过二小时。

3、为什么额定电流小的交流接触器用双断点结构，而额定电流大的反而用单断点结构？答案：额定电流小的交流接触器采用双断点结构，可以在电流过零时可靠熄弧，无需另装灭弧装置。

同时，双断点结构的触头开距小、体积小、没有软连接、冲击能量小、机械寿命高。

虽然双断点结构触头压力小，触头接触时无摩擦自清扫作用，而且要用银基合金做材料，但这些缺点影响不大。

额定电流大的交流接触器触头压力要大，且由于开断容量大，电弧不易自熄，一定要装设灭弧装置。

此时，如还用双断点结构，必然使接触器结构更加复杂，而采用单断点已能满足要求。

4、消弧线圈有何作用？答案：消弧线圈的作用是将系统的接地电容电流加以补偿，使接地点的电流补偿到最小值，防止弧光短路扩大事故；同时降低了弧隙电压恢复速率以提高弧隙的绝缘强度，防止电弧重燃造成间歇性弧光接地过电压。

采掘电钳工复习题一、填空1、使用钳形电流表时，应将单根通电导线夹在钳口中心。

2、硐室外严禁使用油侵式低压电气设备；40KW及以上的电动机，应使用真空电磁起动器控制。

3、每天必须对低压检漏装置的运行情况进行一次跳闸试验，并有记录。

4、《规程》规定井下电网的接地系统任一点的接地电阻均不得超2欧，煤电钻的接地电阻不得超过1欧。

5、井下供电系统中应做到的“三无”是无鸡爪子、无羊尾巴、无明接头。

6、煤矿用移动橡套软电缆的型号为MY，煤矿用移动屏蔽橡套软电缆的型号为MYP8、矿用防爆电气设备的总标志为Ex ；矿用安全标志是MA 。

9、辅助接地母线若为裸铜线，其截面积应不小于25mm2 ；若为钢绞线其截面应不小于50mm2 。

10、容易碰到的、裸露的带电体及机械外露的转动和传动部分必须加装护罩或遮拦等防护装置。

11、井下各级配电电压和各种电气设备的额定电压，高压不超过10000V，低压不超过1140V。

12、井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置；保证自动切断漏电的馈电线路。

13、井下电气设备安装和维修时，严禁带电作业。

14、隔爆型电气设备接线盒内的电气间隙660v电压时最小为10mm，127v 最小为6mm，1140v为18mm。

15、密封圈的宽度不得小于0.7倍的电缆外径。

16、井下供电系统660v电压时，漏电电阻值实际整定为11千欧，检漏继电器动作。

17、过流保护的手段通常有三种，即熔断器、电磁式过流继电器和热继电器。

18、井下常见的电缆故障主要有相间短路、单相接地、断线等故障。

19、胶带输送机的胶带必须具有阻燃性和抗静电性性能，且必须经检验合格，方可下井使用。

20、漏电可造成四个方面的危害，即人身触电、瓦斯煤尘爆炸、引爆电雷管和电气火灾。

21、矿用变压器型号KBSGZY的含义为矿用隔爆型移动变电站。

22、运行中的电缆一相对地的故障可由检漏继电器来检测出。

23、矿用橡套软电缆线芯的长期允许工作温度为650。

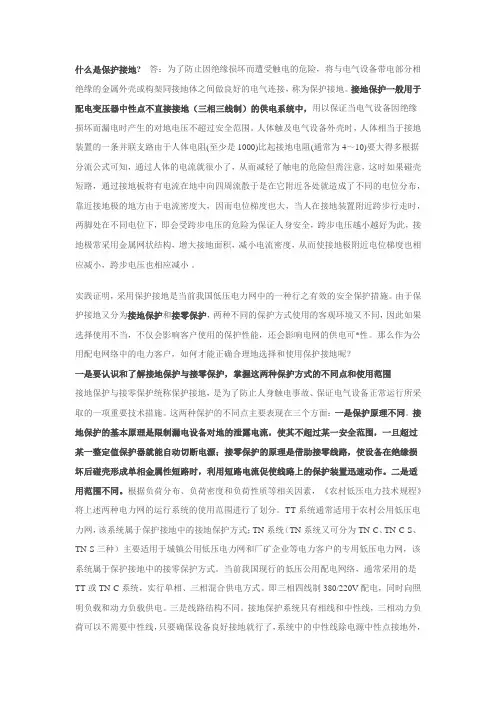

什么是保护接地?答：为了防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架同接地体之间做良好的电气连接，称为保护接地。

接地保护一般用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。

人体触及电气设备外壳时，人体相当于接地装置的一条并联支路由于人体电阻(至少是1000)比起接地电阻(通常为4～10)要大得多根据分流公式可知，通过人体的电流就很小了，从而减轻了触电的危险但需注意，这时如果碰壳短路，通过接地板将有电流在地中向四周流散于是在它附近各处就造成了不同的电位分布，靠近接地极的地方由于电流密度大，因而电位梯度也大，当人在接地装置附近跨步行走时，两脚处在不同电位下，即会受跨步电压的危险为保证人身安全，跨步电压越小越好为此，接地极常采用金属网状结构，增大接地面积，减小电流密度，从而使接地极附近电位梯度也相应减小，跨步电压也相应减小。

实践证明，采用保护接地是当前我国低压电力网中的一种行之有效的安全保护措施。

由于保护接地又分为接地保护和接零保护，两种不同的保护方式使用的客观环境又不同，因此如果选择使用不当，不仅会影响客户使用的保护性能，还会影响电网的供电可*性。

那么作为公用配电网络中的电力客户，如何才能正确合理地选择和使用保护接地呢？一是要认识和了解接地保护与接零保护，掌握这两种保护方式的不同点和使用范围接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

二是适用范围不同。

根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。

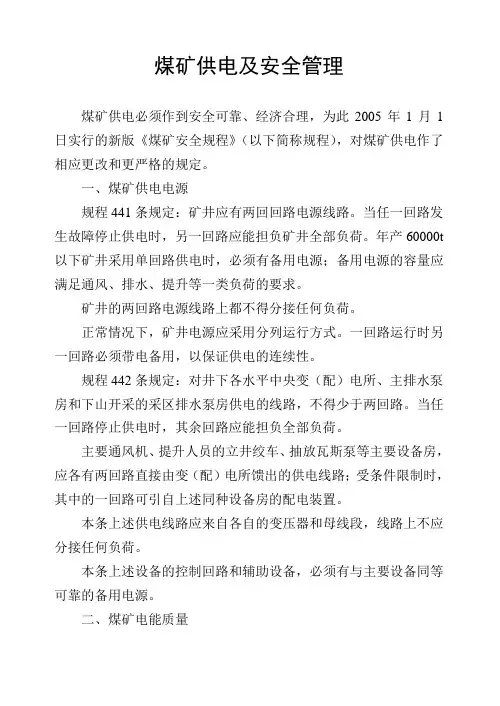

煤矿供电及安全管理煤矿供电必须作到安全可靠、经济合理，为此2005年1月1日实行的新版《煤矿安全规程》（以下简称规程），对煤矿供电作了相应更改和更严格的规定。

一、煤矿供电电源规程441条规定：矿井应有两回回路电源线路。

当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。

年产60000t 以下矿井采用单回路供电时，必须有备用电源；备用电源的容量应满足通风、排水、提升等一类负荷的要求。

矿井的两回路电源线路上都不得分接任何负荷。

正常情况下，矿井电源应采用分列运行方式。

一回路运行时另一回路必须带电备用，以保证供电的连续性。

规程442条规定：对井下各水平中央变（配）电所、主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路。

当任一回路停止供电时，其余回路应能担负全部负荷。

主要通风机、提升人员的立井绞车、抽放瓦斯泵等主要设备房，应各有两回路直接由变（配）电所馈出的供电线路；受条件限制时，其中的一回路可引自上述同种设备房的配电装置。

本条上述供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。

本条上述设备的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。

二、煤矿电能质量1、电能足够：变压器容量足够规程441条最后规定：矿井电源线路上严禁装设负荷定量器。

2、电压稳定：各级电压波动不能超过±5%。

升高不超过400V（380V）、690V（660V）、1200V（1140V）、6.3KV（6KV）、10.5KV（10KV）、37KV（35KV）；最低不超过361V（380V）、630V（660V）、1083V（1140V）、5.7KV（6KV）、9.5KV（10KV）、33.25KV（35KV）。

电压超过额定电压，需采用降压措施，例如：串联电抗器或调节变压器的调压分接头的开关。

电压过低应采用相应措施使电压符合要求，例如：调节变压器的调压分接头开关、加大供电电缆线路截面、对负荷实行分流、采用移动式变电站让高压深入负荷中心，减少低压供电距离。

第一章作业题及答案1.电力系统、电力网、额定电压、一级负荷的概念？2．矿井地面变电所、井下中央变电所、采区变电所和移动变电站的作用是什么？答：1）矿井地面变电所的作用是：矿井供电的枢纽，它担负着向井上、井下配电的任务。

2）井下中央变电所的作用是：全矿井下供电的中心，接受从地面变电所送来的高压电能后，分别向采区变电所及主排水泵等高压设备专供电能，并通过变电所内的矿用变压器降压后，在向井底车场附近的低压动力和照明供电。

3）采区变电所和移动变电站的作用是：采区变电所是采区供电的中心，其作用是将中央变电所送来的高压电能变为低压电能，并将电能配送到裁决工作面配电点或用电设备。

移动变电站的作用是深入顺槽的供电方式，深入负荷中心，供电容量大、距离短，电压损失小，提高了供电质量。

3.桥式接线分为几种？矿井供电方式有几种？4.变压器中性点工作方式有几种？5.为什么井下变压器中性点禁止接地？6.什么是功率因数？提高功率因数的意义及方法？7.判断下列说法是否正确？1）同一额定电压的供电系统，额定电压不一定相同？2）井下照明电压是220V还是127V？3）计算负荷可以用所用设备的额定功率之和来代替？4）矿井主排水是二级负荷？5）井下变压器中性点禁止接地？6）含有一类负荷的变电所必须选用两台及以上变压器？第二章作业题及答案1.什么是短路？类型有哪些？短路的原因及危害有哪些？P40-412.计算短路电流的目的是什么？P413.无限大与有限电源容量系统有何区别？(参考课件)4.短路全电流由哪几部分组成？（iap+ ipe）5.简述ISS、iim、Iim、SS的意义及计算方法。

P43-446.短路电流的计算方法主要几种方法？（有名制及标幺制）写出有名制法的基本公式？P457.什么是短路电流的动、热效应？如何校验动、热稳定性？ P62-63 答：短路电流通过电气设备及载流导体时，一方面要产生很大的电动力，可能导致导线永久易变形或设备被破坏；即电动力效应；另一方面要产生很高的热量可能导致导线、设备烧坏及被破坏，即热效应。

元月份学习内容：1、放炮后，对放炮地点应作那些检查？答：待工作面的炮烟被吹散，爆破工、瓦斯检查工和班组长先巡视爆破地点，检查瓦斯、通风、煤尘、顶板、支架、拒爆、残爆等情况。

2、遇到瓦斯、煤尘爆炸事故如何避灾？答：要迅速背向空气震动的方向、脸面向下卧倒，并用湿毛巾捂住口鼻，以防止吸入大量有害气体；与此同时要迅速带好自救器，选择顶板坚固、有水或离水较近的地方躲避。

3、遇到火灾事故如何躲避？答：遇到火灾事故时，首先判明灾情和自己的实际处境，能灭火则灭，不能灭火则迅速撤离或躲避、开展自救或等待救援。

4、遇到水灾事故时如何躲避？答：遇到水灾事故时要尽量避开突水头，难以避开时，要紧抓身边的牢固体并深吸一口气，待水头过后开展自救或互救。

5、遇到煤与瓦斯突出事故时如何躲避？答：要迅速带好隔离式自救器或进入压风自救装置或进入避难洞室，选择时机按照避灾路线撤离。

6、如何防止矿井发生火灾事故？答：（1）不能在井下用灯泡取暖和使用电炉、明火；（2）在没有得到批准的情况下，不得从事电、气焊作业；（3）不能将剩油、废油随意泼洒，也不能将用过的棉纱、布头和纸张等易燃物品随意丢弃。

7、我局十个安全理念是什么？答：（1）安全宗旨理念：以人为本、关爱生命（2）安全核心理念：生命至上、安全第一（3）安全目标理念：从“零”开始、到“零”结束（4）安全思想理念：安全高于一切、安全重于一切、安全先于一切、安全影响一切（5）安全责任理念：安全责任重于泰山（6）安全生产理念：安全第一、生产第二（7）安全管理理念：无事当作有事防、小事当作大事抓（8）安全教育理念：培育防范意识、养成文明行为（9）安全环境理念：温馨舒适、文明和谐（10）安全创新理念：突破昨天、成就明天8、发生顶板事故都有那些征兆？答；发生事故时，顶板、支架发出响声；顶板掉渣；煤璧片帮；顶板出现裂缝；顶板脱层；直接顶漏顶等。

9、煤尘爆炸的条件是？答：应具备以下三个条件：（1）有能引起燃烧和爆炸的煤尘；（2）有高温热源，引爆煤尘的温度一般为700~800℃；（3）有足够的氧气。

2010.10月份“师带徒”电气安装工试题一、填空题：1. 触点的电磨损是由触点间或的高温使触点金属气化和蒸发造成的，机械磨损是由于触点接触面造成的。

2. 低压开关的消弧片数量应符合规定。

如无规定时，380V 不少于，660V 不少于片。

3. 接在本安电路与非本安电路之间限制能量的装置称为。

4. 本质安全电路是指在规定的试验条件下，正常工作或规定的故障状态下产生的和均不能点燃规定的爆炸性混和物的电路。

5. 真空断路器在操作过程中会产生操作过电压，故为保障设备的安全，在真空断路器负荷侧应接。

6. 真空断路器应检查支持绝缘子无和放电异常。

7. 低压断路器具有_______、_______、和_______等保护功能，它不但可用于正常情况下_______地通断电路，还可在上述不正常时自动切断电路。

8. 矿用隔爆高压开关的断路器从灭弧原理上可分为少油断路器、、三种。

9. 真空断路器在操作过程中会产生_______，故为保障负荷设备的安全，在真空断路器的负荷侧应接_______保护。

10. 橡套电缆的修补方法有和。

11. 电缆悬挂点的间距，在水平巷道或倾斜井巷内不得超过米，在立井井筒内不得超过米。

12. 井下供电电缆截面越大，供电距离越长，电容电流。

13. 井下常见的电缆故障主要有相间短路、、等故障。

14. 电缆在水平巷道内或倾角30度以下的井巷中应采用悬挂，且间距不得超过。

15. 电缆不应悬挂在或上，不得遭受淋水。

16. 电缆与压风管、供水巷道同一侧敷设时，必须敷设在管子的，并保持以上的距离。

17. 矿用橡套软电缆线芯的长期允许工作温度为℃。

18. 压紧螺母式电缆引入装置应在螺母和密封圈之间加垫圈。

19. 移动变电站必须采用电缆。

20. 电缆芯线的连接严禁绑扎，应采用或。

二、判断题：（判断下列说法是否正确，并在每小题后边的括号中划“√”号或“×”）：1. 在中性点不接地系统中，人身触电电流的大小，只与电网线电压和绝缘电阻有关，与电网对地电容无关。

煤矿井下高压电网电容电流危害及限制方法探析【摘要】煤矿井下高压电网容易出现单相绝缘损坏接地的情况，进而将会导致很多危险事故的发生，针对井下高压电网电流电容的危害，提出几点防控措施，以供参考。

【关键词】井下；供电电网；电容电流；中性点绝缘系统随着计算机技术以及高新技术的高速发展，煤矿企业已经摆脱了传统的生产模式，形成了高度机械化的生产模式。

在煤炭生产的各个环节都普遍应用了大型的机械设备。

因此供电网络在煤炭企业中也不断的扩大，煤炭企业对供电网络的供电可靠性和安全性也有了更高的要求，供电网络的安全性直接关乎到煤炭生产的安全性，尤其是井下供电网络的安全性更为重要。

当供电网络出现故障时，就可能会引起供电电流和电容过大，对井下生产作业造成严重的安全隐患。

根据国家的相关规定，在井矿中使用的高压电网，其单相接地电流电容必须在20安以下。

这关乎到作业人员的生命安全，也关乎着煤炭企业的经济效益。

因此企业必须严格控制井下高压电网的电流电容，使其严格按照国家煤炭生产安全的规定进行运作。

1 井下高压电网电流电容的危害1.1 供电中性点绝缘系统按照相关安全规定，井下供电变压器严禁中性点接地。

在正常供电过程中，供电系统有着良好的绝缘性时，供电系统三相导线和对地电容是相等的，即负载对称。

大地的电位和中性点的相等，各相对地电容电流相等，矢量和是零。

当任何一相绝缘损坏接地时，就会导致其它两相电压发生很大的变化，产生危害。

1.2 煤矿井下高压电网容易产生的危害（1）产生人身触电。

在矿井下，接地电网的电阻通常是2欧姆，按照相关规定，其单相接触电容电流不能够超过20安，这样才可以保证地网电压值在40伏以下，不会引起人身触电现象的产生，但是如果不严格进行控制或者控制不合理等，就会造成电流强度大于20安，这样电网电压就高于40伏，对人身安全造成很大的威胁，会引发人身触电伤亡的事故，因此要严格进行电容电流的控制。

（2）接地电压升高。

在电网供电过程中，会出现电力系统中某相绝缘发生损坏接地的现象，由于单相接地，这时该相中对地电压就变为零，另外没有出现故障的相就会分担故障相的电压，导致这两相的电压高于正常工作状态时的电压。

钳工技能鉴定考核试题库（有答案）一、公共知识部分：1、煤矿井下使用的主要机电设备有哪些?答：掘进工作面有:S100”S100A型掘进机，S200-(S150)型掘进机，S120型掘进机S200型掘进机，SSJ800型自移机尾式胶带输送机。

开拓：ZMC-3B型侧卸式装煤机，ZP30型爬岩机，CTH10-2F履带式全液压装载机。

采煤：ZF5600型低位放顶酶液压支架，ZF6200型低位放顶煤液压支架ZY4000型液压支架ZFSB4200型液压支架，ZFSB6200型液压支架，ZZ4200型液压支架等。

MGTY400“930型MGTY300”700型，MGTY250’600型，MG575型电牵引采煤机MG375型MG475型MG575型液压牵引采煤机。

SGZ880-1050型SGZ-1000/1400型。

SGZ764;630型SGZ764’400型工作面运输机SZZ-1000/400型，SZZ880;250型SZZ —764/200型等。

PCM-300,型PCM250型PCM-160型，PCM-110破碎机。

SSJ1200-2*250型自移机尾式胶带输送机SSJ-1200/200*2型自移机尾式交代输送机DSP—763/1000型胶带输送机，DSP—1080/1000型交代输送机DSP—1063/1000型胶带输送机，SSJ12003*250*3，SSJ1000型自移机尾式胶带输送机。

GRB315’31.5型五柱塞乳化液泵站，GRB-200/315型乳化液泵站，WRB-200/315型乳化液泵站，XRB2B —80/350型乳化液泵站，RX400‘25A型乳化液箱，KMPB320‘10型喷雾泵。

KBSGZY-2000型隔爆移动变电站，KBSGZY-1600型隔爆移动变电站，KBSGZY-1250型隔爆移动变电站KBSGZY-1000型隔爆移动变电站，KBSGZY-800型隔爆移动变电站，KBSGZY-630型隔爆移动变电站KBSGZ-1000隔爆型干式移动变压器，KBSGZ-800隔爆型移干式动变压器，KBSGZ-630隔爆型干式移动变压器，BGP9L-100A, BGP9L-200A BGP9L-300A BGP9L-400A BGP9L-500A型高压数字保护式馈电装置，KGZ-1000’1140D型馈电装置KE3002型(德国贝克)磁力开关，qjz4*400型双速开关TTQ400-1140型软启动器KJK21型德国贝克控制中心等相应的控制设备.2、为什么严禁井下配电变压器中性点直接接地?答：井下配电变压器中性点直接接地的危害主要有三个方面：一是由于井下供电电缆敷设受井巷条件限制，一般高度均较低，人体可以直接触摸，一旦发生人体触电时，其触电电流相对于中性点不接地系统大许多倍，对人员生命构成威胁;二是单相接地时形成单相短路，单相短路的电流很大，可引起变压器、供电设备及线路损坏事故或爆炸着火事故，同时接地点产生很大的电弧，有可能引起瓦斯煤尘爆炸;再者接地点的高电位、大地中的大电流有可能引发电xx超前引爆，这些事故的后果较为严重。

什么是保护接地、工作接地?默认分类 2008-06-10 20:16 阅读738 评论0字号：大中小什么是保护接地? 答：为了防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架同接地体之间做良好的电气连接，称为保护接地。

接地保护一般用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。

人体触及电气设备外壳时，人体相当于接地装置的一条并联支路由于人体电阻(至少是1000)比起接地电阻(通常为4～10)要大得多根据分流公式可知，通过人体的电流就很小了，从而减轻了触电的危险但需注意，这时如果碰壳短路，通过接地板将有电流在地中向四周流散于是在它附近各处就造成了不同的电位分布，靠近接地极的地方由于电流密度大，因而电位梯度也大，当人在接地装置附近跨步行走时，两脚处在不同电位下，即会受跨步电压的危险为保证人身安全，跨步电压越小越好为此，接地极常采用金属网状结构，增大接地面积，减小电流密度，从而使接地极附近电位梯度也相应减小，跨步电压也相应减小。

实践证明，采用保护接地是当前我国低压电力网中的一种行之有效的安全保护措施。

由于保护接地又分为接地保护和接零保护，两种不同的保护方式使用的客观环境又不同，因此如果选择使用不当，不仅会影响客户使用的保护性能，还会影响电网的供电可*性。

那么作为公用配电网络中的电力客户，如何才能正确合理地选择和使用保护接地呢？一是要认识和了解接地保护与接零保护，掌握这两种保护方式的不同点和使用范围接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

一、名词解释1、一类负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失，在政治上产生不良影响的负荷。

2、变压器铁损：是指变压器在额定电压时的空载损耗。

3、弧光放电：由于自由电子与中性质点不断的碰撞游离，使触头间带电质点大量增加，结果使绝缘介质变成了导体形成弧光放电。

4、经济截面：线路的年运行费用最小时的导线截面。

5、零序电流保护：零序电流保护是利用故障线路零序电流比非故障线路零序电流大的特点，实现有选择性保护。

6、重复接地：将供电系统中的零线的一处或多处，通过接地装置与大地再次连接的措施。

7、二类负荷：凡因突然停电造成大量减产或产生大量废品的负荷。

8、变压器铜损：变压器带负荷时绕组中的损耗，称为铜损。

9、年最大负荷利用小时数：就是线路全年的输送电量都按照最大负荷输送时所需要的时间。

10、二次回路：变电所中的由测量仪表、检查装置、控制及信号装置、继电保护装置、自动装置、远动装置等所组成的电路，称为二次回路。

11、过电压：由于某种原因造成设备的电压异常升高，其数值大大超过设备的额定电压，是使设备绝缘击穿的电压称为过电压。

12、三类负荷：除一类、二类负荷以外的其他负荷。

13、变压器的经济运行：根据负荷的变化情况，调整变压器的运行方式，使其在功率损耗最小的条件下运行。

14、扩散：是带电质点逸出弧区的现象。

15、继电保护装置：线路发生故障或不运行状态时，能作用于短路器跳闸和发出信号的一种自动保护装置。

16、接地系统：由若干个接地体相互连接而成的总体，称为接地系统或接地网。

17、电力系统：是指由发电厂，各种输电线路和升降压变电所以及电力用户组成的统一整体。

18、成套配电装置：各种有关的开关电器、测量仪表、保护装置和其他辅助设备按照一定的方式组装在统一规格的箱体中，组成一套完整的配电设备。

19、本质安全电路：是指电路系统或设备在正常或在规定的故障状态下，产生的火花和火花效应均不能点燃瓦斯和煤尘。

浅谈煤矿井下变压器中性点禁止接地栾厚海(鹤岗矿务局大陆煤矿,黑龙江鹤岗154100)摘 要:通过二种情况分析了变压器中性点禁止接地的原因,详细计算了变压器中性点绝缘的供电系统与人体触及一相带电导体时通过人身的电流要比中性点接地的供电系统小得多。

关键词:变压器中性点;绝缘;接地中图分类号:TD611 文献标识码:A 文章编号:1008-8725(2003)04-0026-030 前言井下变压器中性点接地,是引起触电危险因素之一,也是引起井下电火灾与瓦斯、煤尘爆炸危险的因素之一。

因此新 煤矿安全生产试行规程 第443条规定:!井下变压器禁止中性点接地,∀∀禁止由地面上中性点接地的变压器和发电机向井下供电#。

为了说明这个问题,分两种情况说明。

1 变压器中性点接地的供电系统1 1 人体触及一相带电导体图1为变压器中性点接地的供电系统,当人体触及一相带电导体时。

这时跨接于人体的是电网相电压,通过人体的电流可根据欧姆定律求出。

I r =U xa R r =U x 3∃R r(1)式中U x a %%%电网相电压,V ;U x %%%电网线电压,V ;R r %%%人身电阻, 。

上式中忽略了小量的中性点接地电阻和土壤电阻。

若取人身电阻R r =1000 ,对于380V 供电系统和660V 供电系统,当人体触及一相带电导体时,通过人身的电流分别为380V 供电系统:I r &=U x 3R r =3801 73∋1000=220mA 660V 供电系统:I r &=U x 3R r =6601 73∋1000=380mA可见,不管是380V 供电系统,还是660V 供电系统,若变压器是中性点接地人体触及带电导体一稍短的第一台馈电开关先跳闸,因为检漏继电器的电源是由第二台馈电开关供给,所以检漏继电器继续保持两台馈电开关中的分励脱器的供电,直到第二台馈电开关跳闸后检漏继电器才无电源,这样就能在做漏电试验时两个馈电总控开关都跳闸。
