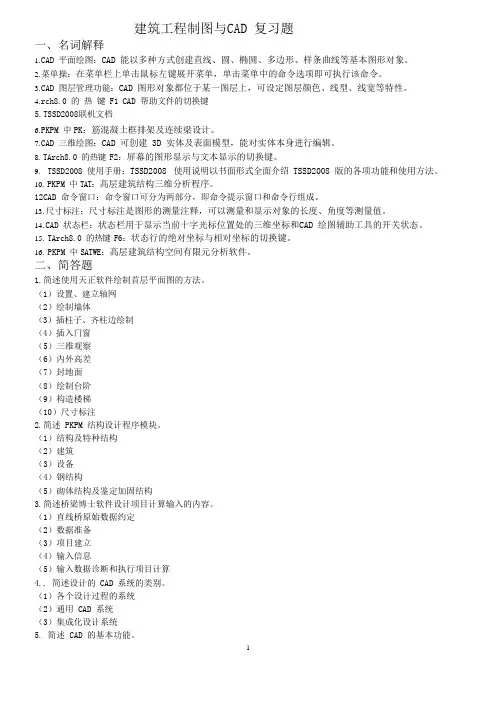

2015建筑工程制图与CAD复习题

建筑工程制图与CAD 复习题一、名词解释1.C AD 平面绘图：CAD 能以多种方式创建直线、圆、椭圆、多边形、样条曲线等基本图形对象。

2.菜单操：在菜单栏上单击鼠标左键展开菜单，单击菜单中的命令选项即可执行该命令。

3.C AD 图层管理功能：CAD 图形对象都位于某一图层上，可设定图层颜色、线型、线宽等特性。

4.r ch8.0 的热键 F1 CAD 帮助文件的切换键5.TSSD2008联机文档6.PKPM 中PK：筋混凝土框排架及连续梁设计。

7.CAD 三维绘图：CAD 可创建 3D 实体及表面模型，能对实体本身进行编辑。

8.TArch8.0 的热键 F2：屏幕的图形显示与文本显示的切换键。

9.TSSD2008 使用手册：TSSD2008 使用说明以书面形式全面介绍 TSSD2008 版的各项功能和使用方法。

10.PKPM 中TAT：高层建筑结构三维分析程序。

12CAD 命令窗口：命令窗口可分为两部分，即命令提示窗口和命令行组成。

13.尺寸标注：尺寸标注是图形的测量注释，可以测量和显示对象的长度、角度等测量值。

14.CAD 状态栏：状态栏用于显示当前十字光标位置处的三维坐标和CAD 绘图辅助工具的开关状态。

15.TArch8.0 的热键 F6：状态行的绝对坐标与相对坐标的切换键。

16.PKPM 中SATWE：高层建筑结构空间有限元分析软件。

二、简答题1.简述使用天正软件绘制首层平面图的方法。

（1）设置、建立轴网（2）绘制墙体（3）插柱子、齐柱边绘制（4）插入门窗（5）三维观察（6）内外高差（7）封地面（8）绘制台阶（9）构造楼梯（10）尺寸标注2.简述 PKPM 结构设计程序模块。

（1）结构及特种结构（2）建筑（3）设备（4）钢结构（5）砌体结构及鉴定加固结构3.简述桥梁博士软件设计项目计算输入的内容。

（1）直线桥原始数据约定（2）数据准备（3）项目建立（4）输入信息（5）输入数据诊断和执行项目计算4.. 简述设计的 CAD 系统的类别。

建筑工程CAD习题库+答案一、单选题（共100题，每题1分，共100分）1、基础埋深的最小深度为（）A、0.8mB、0.6mC、0.5mD、0.3m正确答案：A2、平开木窗的窗扇是由()组成。

A、亮子.上冒头、下冒头、玻璃B、上.下冒头、窗芯、玻璃C、边框.五金零件、玻璃D、边框.上下框、玻璃正确答案：B3、楼梯的连续踏步阶数最多不超过多少级?()A、32B、18C、12D、28正确答案：B4、声场分存最不均匀的房间形状为（）。

A、矩形B、扇形C、钟形D、圆形正确答案：D5、()的作用是将墙体、柱箍在一起，以加强厂房的整体刚度。

A、基础梁B、圈梁C、过梁D、连系梁正确答案：B6、建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是()。

A、房屋外墙门窗的大小及与轴线的平面关系B、房屋的开间.进深尺寸C、房屋内墙的厚度和内部门窗洞口尺寸D、房屋水平方向的总长.总宽正确答案：A7、横向定位轴线的编号采用（）A、大写英文字母.从下向上依次注写；B、阿拉伯数字.从下向上依次注写；C、阿拉伯数字.从左向右依次注写；D、大写英文字母.从左向右依次注写。

正确答案：D8、梁板式梯段由哪两部分组成。

()A、栏杆.踏步板B、垫层.楼板C、平台.踏步板D、梯斜梁.踏步板正确答案：D9、根据受力状况的不同，现浇肋梁楼板可分为（）。

A、单向板肋梁楼板.双向板肋梁楼板B、双向板肋梁楼板.三向板肋梁楼板C、单向板肋梁楼板.多向板肋梁楼板D、有梁楼板.无梁楼板正确答案：D10、保温屋顶为了防止保温材料受潮，应采取（）措施。

A、加做水泥砂浆粉刷层B、用钢筋混凝土基层C、加大屋面斜度D、设隔蒸气层正确答案：D11、砖基础墙体的水平防潮层的位置应设在（）A、垫层标高以下B、垫层高度范围内C、平齐或高于室内地面面层D、室内地面以下—0.06m正确答案：D12、()多用于中间有走廊或一侧有走廊的办公楼以及开间、进深变化较多的建筑。

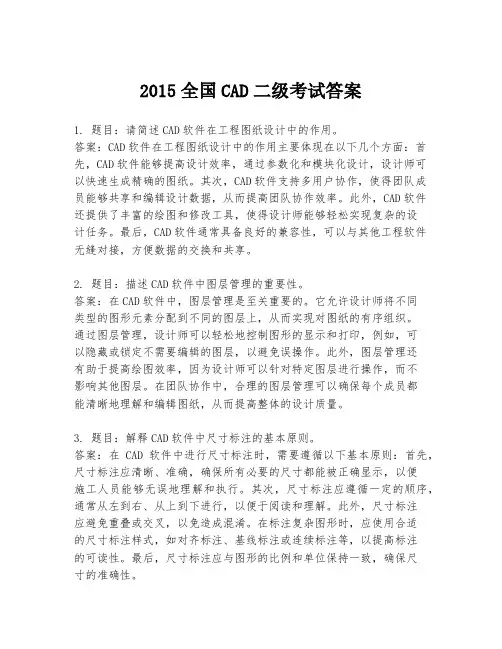

2015全国CAD二级考试答案1. 题目：请简述CAD软件在工程图纸设计中的作用。

答案：CAD软件在工程图纸设计中的作用主要体现在以下几个方面：首先，CAD软件能够提高设计效率，通过参数化和模块化设计，设计师可以快速生成精确的图纸。

其次，CAD软件支持多用户协作，使得团队成员能够共享和编辑设计数据，从而提高团队协作效率。

此外，CAD软件还提供了丰富的绘图和修改工具，使得设计师能够轻松实现复杂的设计任务。

最后，CAD软件通常具备良好的兼容性，可以与其他工程软件无缝对接，方便数据的交换和共享。

2. 题目：描述CAD软件中图层管理的重要性。

答案：在CAD软件中，图层管理是至关重要的。

它允许设计师将不同类型的图形元素分配到不同的图层上，从而实现对图纸的有序组织。

通过图层管理，设计师可以轻松地控制图形的显示和打印，例如，可以隐藏或锁定不需要编辑的图层，以避免误操作。

此外，图层管理还有助于提高绘图效率，因为设计师可以针对特定图层进行操作，而不影响其他图层。

在团队协作中，合理的图层管理可以确保每个成员都能清晰地理解和编辑图纸，从而提高整体的设计质量。

3. 题目：解释CAD软件中尺寸标注的基本原则。

答案：在CAD软件中进行尺寸标注时，需要遵循以下基本原则：首先，尺寸标注应清晰、准确，确保所有必要的尺寸都能被正确显示，以便施工人员能够无误地理解和执行。

其次，尺寸标注应遵循一定的顺序，通常从左到右、从上到下进行，以便于阅读和理解。

此外，尺寸标注应避免重叠或交叉，以免造成混淆。

在标注复杂图形时，应使用合适的尺寸标注样式，如对齐标注、基线标注或连续标注等，以提高标注的可读性。

最后，尺寸标注应与图形的比例和单位保持一致，确保尺寸的准确性。

4. 题目：简述在CAD软件中使用块（Block）的优势。

答案：在CAD软件中使用块的优势主要体现在以下几个方面：首先，块可以提高绘图效率，通过创建可重复使用的图形元素，设计师可以避免重复绘制相同的图形，从而节省时间和劳动。

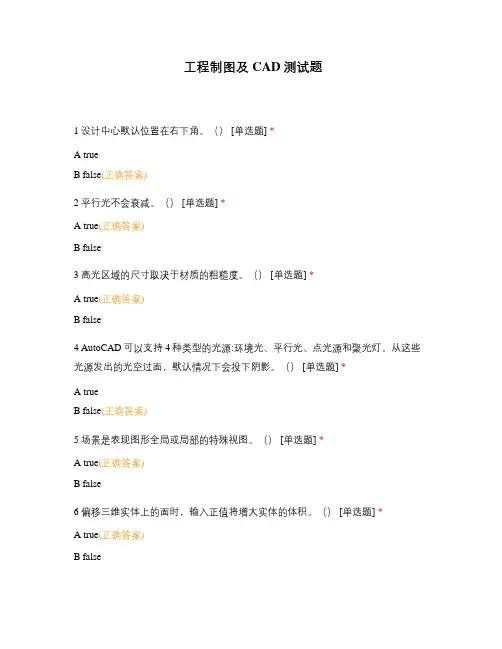

工程制图及CAD测试题1 设计中心默认位置在右下角。

（） [单选题] *A trueB false(正确答案)2 平行光不会衰减。

（） [单选题] *A true(正确答案)B false3 高光区域的尺寸取决于材质的粗糙度。

（） [单选题] *A true(正确答案)B false4 AutoCAD可以支持4种类型的光源:环境光、平行光、点光源和聚光灯。

从这些光源发出的光空过面，默认情况下会投下阴影。

（） [单选题] *A trueB false(正确答案)5 场景是表现图形全局或局部的特殊视图。

（） [单选题] *A true(正确答案)B false6 偏移三维实体上的面时，输入正值将增大实体的体积。

（） [单选题] *A true(正确答案)B false7 把一个组合的三维实体分割成独立的实体，每个实体将保留原实体的图层和颜色设置。

（） [单选题] *A true(正确答案)B false8 可以使用Solidedit命令修改三维实体单条边上的颜色。

（） [单选题] *A true(正确答案)B false9 Fillet命令只能对三维实体上的直边倒圆角。

（） [单选题] *A trueB false(正确答案)10 三维阵列只有矩形方式（即定行数、列数和层数）。

（） [单选题] *A trueB false(正确答案)11 Tabsurf命令用于创建旋转曲面网格。

（） [单选题] *A trueB false(正确答案)11 在运行3DOrbit命令时，可以显示透视图与平行投影视图。

（） [单选题] *A true(正确答案)B false12 3DOrbit命令用于连续旋转观察三维对象的运动，即使是处于着色模式。

（）[单选题] *A true(正确答案)B false13 在运行3DOrbit命令时，可以观察着色的视图。

（） [单选题] *A true(正确答案)B false14 批处理打印实用程序独立于AutoVAD运行，可以从AutoVAD程序组中执行它。

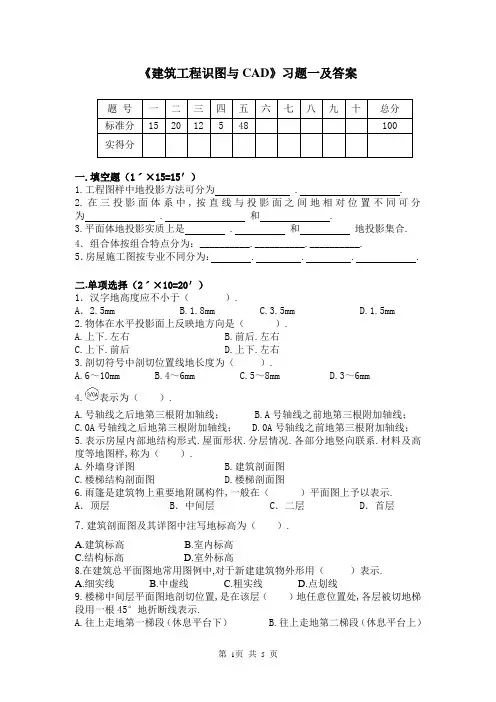

《建筑工程识图与CAD》习题一及答案一.填空题（1ˊ×15=15′）1.工程图样中地投影方法可分为 . .2.在三投影面体系中,按直线与投影面之间地相对位置不同可分为 . 和 .3.平面体地投影实质上是 . 和地投影集合. 4．组合体按组合特点分为：__________.__________.__________.5．房屋施工图按专业不同分为： . . . .二.单项选择（2ˊ×10=20′）1．汉字地高度应不小于（）.A．2.5mm B.1.8mm C.3.5mm D.1.5mm2.物体在水平投影面上反映地方向是（）.A.上下.左右B.前后.左右C.上下.前后D.上下.左右3.剖切符号中剖切位置线地长度为（）.A.6～10mmB.4～6mmC.5～8mmD.3～6mm4.表示为（）.A.号轴线之后地第三根附加轴线；B.A号轴线之前地第三根附加轴线；C.0A号轴线之后地第三根附加轴线；D.0A号轴线之前地第三根附加轴线；5.表示房屋内部地结构形式.屋面形状.分层情况.各部分地竖向联系.材料及高度等地图样,称为（）.A.外墙身详图B.建筑剖面图C.楼梯结构剖面图D.楼梯剖面图6.雨篷是建筑物上重要地附属构件,一般在（）平面图上予以表示. A．顶层 B．中间层 C．二层 D．首层7.建筑剖面图及其详图中注写地标高为（）.A.建筑标高B.室内标高C.结构标高D.室外标高8.在建筑总平面图地常用图例中,对于新建建筑物外形用（）表示.A.细实线B.中虚线C.粗实线D.点划线9.楼梯中间层平面图地剖切位置,是在该层（）地任意位置处,各层被切地梯段用一根45°地折断线表示.A.往上走地第一梯段（休息平台下）B.往上走地第二梯段（休息平台上）C.建筑平面图D.建筑剖面图10.定位轴线应用（）绘制.A．中粗实线 B．细实线C．虚线 D．细点划线三.多项选择题（3ˊ×4=12′）1.投影面垂直面有三种不同情况,其中说法正确地有（）.A．垂直于H面,倾斜于V面和W面B．垂直于H面,平行于V面和W面C．垂直于V面,倾斜于H面和W面D．垂直于V面,平行于H面和W面2.下列构造中,应在外墙身墙脚构造中表示地有（）.A．散水B．防潮层C．泛水D．踢脚E．一层地面3．在建筑工程图样上,尺寸地组成包括（）.A．尺寸界线 B．尺寸线 C．尺寸起止符号D．尺寸大小 E．尺寸数字4．建筑施工图地图样通常包括（）.A．首页和总平面图 B．建筑平面图 C．建筑立面图D．建筑剖面图 E．建筑详图四.判断题（1ˊ×4=4′）1.正面斜二测Y轴地轴向变形系数为1 . （）2.无论采用何种比例作图,图形上标注地尺寸必须是物体地实际尺寸.（）3.一般房屋中把反映建筑物主要出入口地立面图称为正立面.（）4.A1图纸幅面地尺寸规格是420×630mm. （）5.剖面图中被剖切到地轮廓线用中粗实线表示. （）五.应用题：（48′）1.根据两面视图补画第三面视图并画出正等测轴测图（15′）（侧面投影7分,轴测图8分）2.绘出下面构件地1-1和2-2断面图（10′）.（1-1断面图4分,2-2断面图6分）3.读图,完成下列填空（23′）（1）该平面图为_____________层平面图.建筑平面图是用一个假想地剖切平面沿略高于 ____________地位置剖切房屋后,移去上面部分,将剩余部分向水平面做正投影所得地水平剖面图.A．窗顶 B．窗台 C．踢脚 D．地面（2）该住宅客厅处室内地面标高为____________,室外为____________,厨房.卫生间前室地面比卧室低 .大门入口处设台阶,下级.（3）房屋地定位轴线均通过墙体中心线,横向定位轴线从____________至____________,纵向定位轴线从____________至____________.（4）该建筑东西向总长____________,南北向总长____________.卧室地开间尺寸为____________,进深尺寸为____________（外墙厚度240mm）.（5）试一一列举该图所显示地门有____________.____________. .M4（1）（请标注门地数量）；窗C5地洞口宽为____________,C2地数量为____________；另外还有门连窗___________,其开启方向为 (向内或向外).（6）A-A.B-B分别为剖面图地剖切位置,其中A-A剖面图地剖视方向为 ,在设计中,剖切位置一般选在____________ 地位置.《建筑工程识图与CAD》习题一答案：一.填空题1.中心投影.平行投影2.投影面平行线.投影面垂直线.一般位置直线3.点.线.面4.曡加式.切割式.混合式5.建筑施工图.结构施工图.设备施工图.装饰施工图二.单纯选题1.C2.B3.A4.B5.B6. C7.A8.C9.A. 10.D三.多选题1.AC2.ABDE3.ABCE4.ABCDE.四.判断题1.×2.√3.√4.×5.×五.综合题1.2..3.（1）一.B.（2）-0.360M. -0.450M. 0.05M. 三.（3）1. 8. A.J.（4）15840mm . .14340mm. 3900mm. 3300mm. 240mm. （5）M1（4）.M2（2）.M3（2）.1800mm.4.MC-1.向外（6）向左.楼梯间并通过门窗洞口。

模拟试卷1一、单项选择（每题1分，共40分）1、AUTOCAD的坐标体系，包括世界坐标和（）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、如需对所选图形作出规则的复制，该使用（）。

A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令3、使用下面的哪个操作可以完成对所选图形的移动（）。

A、MOVEB、ROTAEC、COPYD、MOCORO4、用LINE命令画出一个矩形，该矩形中有（）图元实体。

A、1个B、4个C、不一定D、5个5、剪切物体需用（）命令。

A、TrimB、ExtendC、StretchD、Chamfer6、当使用LINE命令封闭多边形时，最快的方法是（）。

A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW回车7、AUTOCAD中的图层数最多可设置为（）。

A、10层B、没有限制C、5层D、256层8、ARC子命令中的（S，E，A）指的是哪种画圆弧方式（）。

A、起点、圆心、终点B、起点、终点、半径C、起点、圆心、圆心角落D、起点、终点、圆心角9、在执行SOLID命令后，希望所画的图元内部填充，必须设置（）。

A、FILL为ONB、FILL为OFFC、LTSCALED、COLOR10、OFFSET命令前，必须先设置（）。

A、比例B、圆C、距离D、角度11、用缩放命令“scale”缩放对象是：（）。

A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象12、拉伸命令“stretch”拉伸对象时，不能：（）。

A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象13、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了（）。

A、增量B、封闭C、百分数D、动态14、在AUTOCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了（）。

A、灰度颜色B、索引颜色C、真彩色D、配色系统15、在AutoCAD中给一个对象指定颜色的方法很多，除了（）。

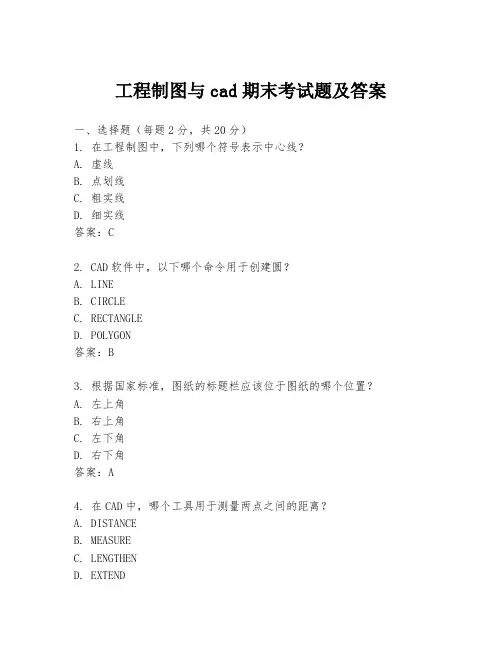

工程制图与cad期末考试题及答案一、选择题（每题2分，共20分）1. 在工程制图中，下列哪个符号表示中心线？A. 虚线B. 点划线C. 粗实线D. 细实线答案：C2. CAD软件中，以下哪个命令用于创建圆？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：B3. 根据国家标准，图纸的标题栏应该位于图纸的哪个位置？A. 左上角B. 右上角C. 左下角D. 右下角答案：A4. 在CAD中，哪个工具用于测量两点之间的距离？A. DISTANCEB. MEASUREC. LENGTHEND. EXTEND5. 工程制图中，尺寸线应该使用哪种线型？A. 虚线B. 点划线C. 粗实线D. 细实线答案：D6. 在CAD中，哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A7. 工程制图中，哪个视图显示了物体的顶面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：B8. CAD软件中，哪个命令用于创建矩形？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：C9. 工程制图中，哪个符号表示剖面线？B. 点划线C. 粗实线D. 细实线答案：A10. 在CAD中，哪个工具用于创建多段线？A. POLYLINEB. SPLINEC. ARCD. CIRCLE答案：A二、填空题（每题2分，共20分）1. 在工程制图中，物体的三个基本视图包括______、______和______。

答案：正视图、侧视图、俯视图2. CAD软件中的图层功能允许用户将不同类型的对象放置在不同的______中。

答案：图层3. 工程制图中，尺寸标注应使用______线。

答案：细实线4. 在CAD中，使用______命令可以创建多边形。

答案：POLYGON5. 工程制图中，物体的______视图显示了物体的前面。

答案：前视图6. CAD软件中的______功能允许用户对图形进行缩放。

建筑工程CAD模拟考试题（附参考答案）一、单选题（共100题，每题1分，共100分）1、山墙挑檐又称（）。

A、悬山B、硬山C、歇山D、封山正确答案：A2、楼板层的构造说法正确的是（）A、槽形板上不可打洞B、楼板应有足够的强度.可不考虑变形问题C、采用花篮梁可适当提高室内净空高度.D、空心板保温隔热效果好.且可打洞，故常采用正确答案：C3、首层地面垫层为柔性垫层（如砂垫层、炉渣垫层）时，可用于支承（）面层材料。

A、瓷砖B、硬木拼花板C、马赛克D、粘土砖或预制混凝土块正确答案：D4、结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、空间结构C、框架结构D、板墙结构正确答案：B5、高层建筑阳台栏杆竖向净高一般不小于（）A、1.1mB、0.8mC、1.3mD、0.9m正确答案：A6、对于有抗震要求的建筑，其墙身水平防潮层不宜采用（）。

A、防水砂浆B、细石混凝土（配3φ6）C、防水卷材正确答案：C7、无障碍设计对坡道坡度的要求是不大于（）。

A、1/12.B、1/10C、1/16D、1/20正确答案：A8、下列砖混结构建筑中不用横墙承重的方案是()。

A、旅馆B、影剧院C、宿舍D、住宅正确答案：B9、吊顶的吊筋是连接（）的承重构件。

A、搁栅与面层B、搁栅和屋面板或楼板等C、主搁栅与次搁栅D、面层与面层正确答案：B10、地下室墙面防水有（）等作法。

A、外贴防水卷材.B、设置多道水平防水层C、外墙采用防水混凝土D、涂沥青两遍正确答案：A11、卷材防水屋面涂刷冷底子油的作用是（）。

A、气密性.隔热性较好B、防止油毡鼓泡C、粘结防水层D、防水正确答案：C12、楼梯构造不正确的是（）A、水泥砂浆面层的楼梯踏步近踏口处.可不做防滑处理B、楼梯踏步的踏面应光洁.耐磨、易于清扫C、楼梯栏杆应与踏步有可靠连接D、水磨石面层的楼梯踏步近踏口处.一般不做防滑处理正确答案：B13、()是塑性破坏，在工程设计和施工通过计算来防止其发生。

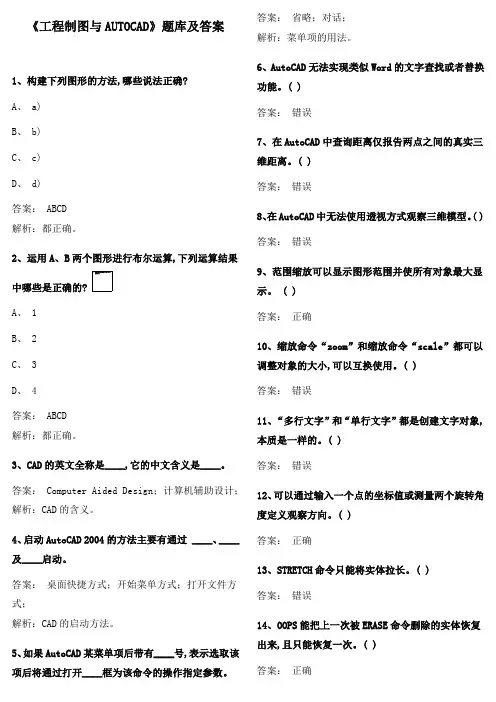

《工程制图与AUTOCAD》题库及答案1、构建下列图形的方法,哪些说法正确?A、 a)B、 b)C、 c)D、 d)答案： ABCD解析：都正确。

2、运用A、B两个图形进行布尔运算,下列运算结果中哪些是正确的?A、 1B、 2C、 3D、 4答案： ABCD解析：都正确。

3、CAD的英文全称是____,它的中文含义是____。

答案： Computer Aided Design；计算机辅助设计；解析：CAD的含义。

4、启动AutoCAD 2004的方法主要有通过 ____、____及____启动。

答案：桌面快捷方式；开始菜单方式；打开文件方式；解析：CAD的启动方法。

5、如果AutoCAD某菜单项后带有____号,表示选取该项后将通过打开____框为该命令的操作指定参数。

答案：省略；对话；解析：菜单项的用法。

6、AutoCAD无法实现类似Word的文字查找或者替换功能。

( )答案：错误7、在AutoCAD中查询距离仅报告两点之间的真实三维距离。

( )答案：错误8、在AutoCAD中无法使用透视方式观察三维模型。

( ) 答案：错误9、范围缩放可以显示图形范围并使所有对象最大显示。

( )答案：正确10、缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小,可以互换使用。

( )答案：错误11、“多行文字”和“单行文字”都是创建文字对象,本质是一样的。

( )答案：错误12、可以通过输入一个点的坐标值或测量两个旋转角度定义观察方向。

( )答案：正确13、STRETCH命令只能将实体拉长。

( )答案：错误14、OOPS能把上一次被ERASE命令删除的实体恢复出来,且只能恢复一次。

( )答案：正确15、用AutoCAD绘制图形时,其绘图范围是有限的。

( ) 答案：错误16、COPY命令产生对象的拷贝,而保持原对象不变。

( )答案：正确17、用户坐标系统(UCS)有助于建立自己的坐标系统。

( )答案：正确18、特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。

cad 考试题库CAD考试题库CAD（Computer-Aided Design，计算机辅助设计）是现代设计领域中不可或缺的工具，广泛应用于建筑、机械、电子、航空航天等行业。

为了帮助学习CAD的同学们更好地备战考试，我们整理了一份CAD考试题库，希望能够对大家有所帮助。

一、选择题1. CAD是以下哪种软件类型？A. 办公软件B. 设计软件C. 游戏软件D. 音乐软件2. 下列哪个软件属于CAD软件？A. PhotoshopB. SolidWorksC. Premiere ProD. AutoCAD3. CAD的英文全称是？A. Computer-Aided DesignB. Computer-Aided DrawingC. Computer-Added DesignD. Computer-Added Drawing4. CAD软件主要用于？A. 绘制平面图B. 制作三维模型C. 编辑视频D. 修图美化5. CAD软件可以提高设计效率，降低成本，加快产品开发进程等，这些说法是？A. 错误的B. 部分正确C. 完全正确二、判断题1. CAD软件只能在苹果电脑上运行。

【】2. AutoCAD是一款专业的CAD软件。

【】3. CAD软件只能用来设计建筑模型。

【】4. CAD软件对绘图技能要求不高。

【】5. CAD软件无法进行二维到三维的转换。

【】三、简答题1. CAD软件的优势有哪些？请列举至少三点。

2. 你认为CAD在哪些行业中应用最为广泛？为什么？3. 什么是CAD绘图？它与传统绘图的区别是什么？4. 你有使用过CAD软件进行设计吗？如果有，请分享一次使用经历。

以上就是我们整理的CAD考试题库，希期能够帮助大家更好地了解和掌握CAD知识。

祝大家考试顺利！。

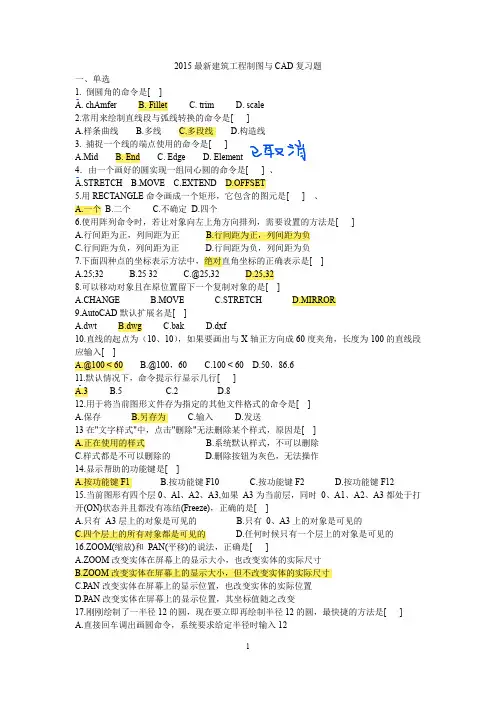

2015最新建筑工程制图与CAD复习题一、单选1. 倒圆角的命令是[ ]A. chAmferB. FilletC. trimD. scale2.常用来绘制直线段与弧线转换的命令是[ ]A.样条曲线B.多线C.多段线D.构造线3. 捕捉一个线的端点使用的命令是[ ]A.MidB. EndC. EdgeD. Element4．由一个画好的圆实现一组同心圆的命令是[ ] 、A.STRETCHB.MOVEC.EXTENDD.OFFSET5.用RECTANGLE命令画成一个矩形，它包含的图元是[ ] 、A.一个B.二个C.不确定D.四个6.使用阵列命令时，若让对象向左上角方向排列，需要设置的方法是[ ]A.行间距为正，列间距为正B.行间距为正，列间距为负C.行间距为负，列间距为正D.行间距为负，列间距为负7.下面四种点的坐标表示方法中，绝对直角坐标的正确表示是[ ]A.25;32B.25 32C.@25,32D.25,328.可以移动对象且在原位置留下一个复制对象的是[ ]A.CHANGEB.MOVEC.STRETCHD.MIRROR9.AutoCAD默认扩展名是[ ]A.dwtB.dwgC.bakD.dxf10.直线的起点为（10、10），如果要画出与X轴正方向成60度夹角，长度为100的直线段应输入[ ]A.@100 < 60B.@100，60C.100 < 60D.50，86.6[ ]B.5C.2D.812.用于将当前图形文件存为指定的其他文件格式的命令是[ ]A.保存B.另存为C.输入D.发送13在"文字样式"中，点击"删除"无法删除某个样式，原因是[ ]A.正在使用的样式B.系统默认样式，不可以删除C.样式都是不可以删除的D.删除按钮为灰色，无法操作14.显示帮助的功能键是[ ]A.按功能键F1B.按功能键F10C.按功能键F2D.按功能键F1215.当前图形有四个层0、Al、A2、A3,如果A3为当前层，同时0、A1、A2、A3都处于打开(ON)状态并且都没有冻结(Freeze)，正确的是[ ]A.只有A3层上的对象是可见的B.只有0、A3上的对象是可见的C.四个层上的所有对象都是可见的D.任何时候只有一个层上的对象是可见的16.ZOOM(缩放)和PAN(平移)的说法，正确是[ ]A.ZOOM改变实体在屏幕上的显示大小，也改变实体的实际尺寸B.ZOOM改变实体在屏幕上的显示大小，但不改变实体的实际尺寸C.PAN改变实体在屏幕上的显示位置，也改变实体的实际位置D.PAN改变实体在屏幕上的显示位置，其坐标值随之改变17.刚刚绘制了一半径12的圆，现在要立即再绘制半径12的圆，最快捷的方法是[ ]A.直接回车调出画圆命令，系统要求给定半径时输入12B.调出画圆命令，系统要求给定半径时输入12C.直接回车调出画圆命令，系统要求给定半径时直接回车D.调出画圆命令，系统要求给定半径时直接回车18.如果填充边界内有文字对象，在孤岛检测样式为普通形式创建图案填充时，说法正确的是A.系统提示是否填充覆盖文字对象B.在填充图案时会覆盖文字对象C.在填充图案时这些填充的对象会在文字部分自动断开D.在填充图案时会覆盖文字对象，但鼠标移近文字对象时会亮显19. 在CAD中，以下可用来绘制横平竖直的直线的命令是[ ]A.栅格B.捕捉C.正交D.对象捕捉20.可切换文本窗口和绘图窗口的是[ ]A.F2B.F8C.F3D.F521.在CAD中为一条直线制作平行线的命令是[ ]A.移动B.镜像C.偏移D.旋转22.在图层特性管理器中不能设定的是[ ]A.颜色B.页面设置C.线宽D.是否打印23.AutoCAD默认的单位是[ ]A.厘米B.分米C.米D.毫米24.设计中心的简化命令是[ ]A.AD”B.DTC.DOD.ADC25 .如果要在一个圆的圆心写一个“A”字，使用的对正方式是[ ]A.中间B.对齐C.中心D.调整26.一个完整的尺寸由几部分组成[ ]A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头[ ]B.恢复前一个视图C.显示所有在绘图界限范围内的图形对象D.显示绘图界限范围28.下面的命令可将块打散生成图形文件的是[ ]A.另存为B.分解C.重生成D.插入块29.复制的快捷键是[ ]A.COB.OC.XD.EX30.画多段线时，可以改变线宽的是[ ]A.宽度B.方向C.半径D.长度31 用于捕捉一条线段的中点的捕捉方式是[ ]A.端点B.圆心C.中点D.象限点32.对不同图层上的两个对象作倒棱角，则新生成棱边位于[ ]A.0层B.当前层C.选取第一对象所在层D.在另一层33.建立文字φ15，可以输入[ ]A. %%15B.%%P15C.%%u15D.%%C1534.修剪命令（Trim）可以修剪多余对象，下面不能被修剪的是[ ]A．圆弧、圆、椭圆弧B．直线C．多线D．射线、构造线和样条曲线35画8个单位线长的相对坐标的输入方法是[ ]A．8, 0 B．@0，8 C．@0<8 D. @8，036.在模型空间中有多个视口，那么可以打印输出几个平铺视口的是[ ]A.1 个B.2个C.3 个D.4个二、多选题7.绘制椭圆的方法有[ ]A.中心点B.轴、端点C.中心点—半径D.轴中心E.中心点—直径8.坐标显示的模式包括（）A.模式0B.模式1C.模式2D.模式3E.模式49.在同一层上的物体，肯定（）A.有一样的线型B.有一样的线型比例C.有一样的颜色D.有一样的可见性E.有一样的粗细10．Offset能起作用的对象是（）A.圆B.线C.正多边形D.文本E.矩形11.HintCAD平面设计成果输出包括（） ABCDEA.生成直线、曲线及转角表B.生成平面图C.生成逐桩坐标表D.绘制总体布置图E.绘制公路用地图12.PKPM模块S-1包括（）A.PMCADB.PKC.TAT-8D.SATWE-8E.TAT三、填空1.CAD技术是伴随着计算机软、硬件技术和（计算机图形学技术）的进步而迅速发展成长起来的。

建筑cad试题及答案大全建筑CAD试题及答案大全一、单项选择题1. CAD的全称是（）A. Computer Aided DesignB. Computer Aided DrawingC. Computer Aided DevelopmentD. Computer Aided Display答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？（）A. LINEB. CIRCLEC. ARCD. SPLINE答案：A3. 在建筑CAD中，尺寸标注的精度通常至少是多少？（）A. 1 mmB. 1 cmC. 1 dmD. 1 m答案：B4. AutoCAD中，使用哪个命令可以快速选择具有相同属性的对象？（）A. SELECTB. FILTERC. FINDD. QUERY答案：B5. 在建筑CAD图纸中，比例尺的作用是什么？（）A. 调整图纸大小B. 显示实际尺寸C. 计算面积D. 美观图纸答案：B二、多项选择题1. 在AutoCAD中，以下哪些工具用于修改对象？（）A. MOVEB. COPYC. ARRAYD. TRIM答案：A, B, C, D2. 建筑CAD图纸中可能包含哪些类型的信息？（）A. 建筑平面图B. 建筑立面图C. 建筑剖面图D. 建筑材料列表答案：A, B, C, D三、判断题1. 在CAD中，所有的图形对象都必须是闭合的。

（）答案：错误2. 使用CAD软件可以提高设计效率和准确性。

（）答案：正确3. 在建筑CAD中，图层管理对于组织图纸非常重要。

（）答案：正确四、简答题1. 简述CAD在建筑设计中的作用。

答：CAD（计算机辅助设计）在建筑设计中的作用包括提高设计效率、精确表达设计意图、便于修改和更新设计、便于图纸的存档和共享等。

2. 解释什么是建筑CAD中的图层，并说明其重要性。

答：图层是建筑CAD中用于组织和管理图纸中不同类型信息的工具。

每个图层可以包含不同类型的图形对象，如墙体、门窗、标注等。

工程制图cad期末考试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：A2. 以下哪个选项是CAD中创建圆的命令？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：B3. 在CAD中，如何快速选择所有对象？A. SELECT ALLB. PICK ALLC. ALLD. SELECT答案：C4. 以下哪个命令用于在CAD中创建矩形？A. RECTANGLEB. SQUAREC. BOXD. RECT答案：A5. 在CAD中，哪个命令用于测量两点之间的距离？A. DISTB. MEASUREC. LENGTHD. DISTANCE答案：D6. 如何在CAD中创建一个多段线？A. POLYLINEB. POLYGONC. SPLINED. MULTILINE答案：A7. 在CAD中，哪个命令用于创建一个圆弧？A. ARCB. CIRCLEC. ELLIPSED. ELLIPSARC答案：A8. 如何在CAD中复制对象？A. COPYB. DUPLICATEC. CLONED. MIRROR答案：A9. 在CAD中，哪个命令用于创建一个多边形？A. POLYLINEB. POLYGONC. RECTANGLED. CIRCLE答案：B10. 如何在CAD中创建一个文本对象？A. TEXTB. MTEXTC. DTEXTD. TTEXT答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以绘制多线段。

答案：POLYLINE2. 要创建一个矩形，可以使用________命令。

答案：RECTANGLE3. 在CAD中，________命令用于绘制圆弧。

答案：ARC4. 要测量两点之间的距离，可以使用________命令。

答案：DIST5. 在CAD中，________命令用于创建一个椭圆。

《建筑CAD》考试试题（A）姓名：考号：班级：成绩：一、填空题（每空 1 分，共8 分）1.CAD 是的缩写，其中文含义是2.画完一幅图后，在保存该图形文件时用作为扩展名。

3．将一个对象的特性应用到其他对象上去，可用命令。

4．剪切物体需用命令。

5.当使用LINE 命令封闭多边形时，最快的方法是。

6.打开/关闭正交方式的功能键为。

7.用命令可以恢复最近一次被ERASE 命令删除的图元。

二.单选题（每题 2 分，共30 分）1．用TEXT 命令书写直径符号时应使用。

A．%%d B．%%p C．%%c D．%%u2．在画多段线时，可以用哪一个选项来改变线宽A.宽度B.方向C.半径D.长度3.AutoCAD 中模板文件的扩展名是。

A．CFG B．DWG C．SHX D．DWT4.对象捕捉功能开启或关闭用功能键。

A．F6 B．F7 C．F8 D．F35.CP 是哪个命令的热键名。

A.C IRLCE B．COPY C．CHAMFER D．SPLINEDIT6.ARC 子命令中的（S，E，A）指的是哪种画圆弧方式。

A．起点、圆心、终点B．起点、终点、半径C．起点、圆心、圆心角D．起点、终点、圆心角7．打印图形的键盘命令是。

A.D O B．PLAY C．PLOT D．DRAW8.在其他命令执行时可输入执行的命令称为。

A．编辑命令B．执行命令C．透明命令D．绘图命令9.对实体进行编辑时，如果要从选择集中剔除所有已选对象，以下不可采用的方法。

A．按ESC 键撤消本次操作B．先键入R 再键入AC．先键入R 再键入ALL D．按住SHIFT 键同时用鼠标再度选中它们10.用命令可以设置图形界限。

A．SCALE B．EXTEND C．LIMITS D．LAYER11.下面的各选项都可以绘制圆弧，除了哪一项不行？A.起点、圆心、终点B.起点、圆心、方向C.圆心、起点、长度D.起点、终点、半径12．将矩形作STRETCH 拉伸操作，选择实体时要保证。

一、填空题（共15分）
1.绘图比例是指（）o同一机件如在用不同的比例画出，其图形大小不同；但图上标注的尺寸数值一相同。

2.图轮廓线用粗实线画出，不可见轮廓线用细实线画出,剖面线用细实线画出。

3.三基本视图的投影规律为（主、俯视图长对正）、（主、左视图高平齐）、（俯、左视图宽相等）。

4.组合体的尺寸可分为（定形尺寸）、（定位尺寸）、（总体尺寸）o
5.按剖切范围分，剖视图可分为（全剖视图）（半剖视图）和（局部剖视图）。

二、作图题（共40分）
1.己知,AABC 平行于EDFG （DE II FG）,求作"be。

（5 分）
a
3.补画图中的漏线。

（10分）
4.根据给出的视图，补画第三视图或视图中所缺的图线。

（10分）
5.根据给出的主、俯视图，请画适合的组合体左视图。

（1 0分）
四、看出螺柱连接装配图中的错误，试在右侧点划线处正确地画出该螺柱连接装配图。

（10 分）
三、 补全所给机件的尺寸。

尺寸数值由图中按1： 1量取，并取整数。

（15分）
五、读零件图、回答问题（20分）
（1）法兰盘零件图采用了哪些表达方法、各视图的表达重点是什么？
（2） 指出零件长、宽、高三个方向的尺寸基准。

（3） 说明下列尺寸的意义：
2x<D7 ______________________ ； M6-6H
（4）阀盖零件加工面粗糙度为Ra 的允许值是0.8um 的共有. 丄 0.02 A （5）说明图中 的含义。

处。

A
人一。

建筑制图与CAD复习题题库及答案建筑施工图测试题一、单选题:1、详图索引符号中的圆圈直径是( C )。

A、14mmB、12mmC、10mmD、8mm2、对于( A ),一般用分轴线表达其位置。

A、隔墙B、柱子C、大梁D、屋梁3、定位轴线一般用( C )表示。

A、细实线B、粗实线C、细点划线D、双点划线4、不能用于定位轴线编号的拉丁字母是(D )A、OB、IC、ZD、以上全部5、相对标高的零点正确的注写方式为( C)A、+0.000B、-0.000C、±0.000D、无规定6、定位轴线A/3表示( D)A、A轴线之后附加的第3根轴线B、A轴线之前附加的第3根轴线C、3轴线之前附加的第A根轴线D、3轴线之后附加的第A根轴线7、关于建筑平面图的图示内容,以下说法错误的是( B )A、表示内外门窗位置及编号B、表示楼板与梁柱的位置及尺寸C、注出室内楼地面的标高D、画出室内设备和形状8、建施首页图没有( D)A、图纸目录B、设计说明C、总平面图D、工程做法表9、建筑剖面图一般不需要标注( C)等内容。

A、门窗洞口高度B、层间高度C、楼板与梁的断面高度D、建筑总高度10、下列( A )必定属于总平面表达的内容。

A、相邻建筑的位置B、墙体轴线C、柱子轴线D、建筑物总高11、建筑平面图不包括( A )A、基础平面图B、首层平面图C、标准平面图D、屋顶平面图12、以下( C)不属于建筑立面图图示的内容A、外墙各主要部位标高B、详图索引符号C、散水构造做法D、建筑物两端定位轴线13、总平面图中,高层建筑宜在图形内右上角以(B )表示建筑物层数A、点数B、数字C、点数或数字D、文字说明14、建筑立面图不能用( A )进行命名A、建筑位置B、建筑朝向C、建筑外貌特征D、建筑首尾定位轴线15、外墙装饰材料和做法一般在(D )上表示。

A、首页图B、平面图C、立面图D、剖面图16、剖面图中,标注在装修后的构件表面的标高是( C)A、结构标高B、相对标高C、建筑标高D、绝对标高17、在建筑施工图的平面图中,M一般代表的是( B )。

四、名词解释1、文字样式答：一组可随图形保存的文字设置的集合，这些设置可包括字体、文字高度以及特殊效果等。

2、多段线多段线是由几段线段或圆弧构成的的连续线条。

它是一个单独的图形对象。

在AutoCAD中绘制的多线段，无论有多少个点（段），均为一个整体，不能对其中的某一段进行单独编辑（除非把它分解后再编辑）。

3、变比例4、截面注写方式是将断面号直接画在平面梁配筋图上，断面详图画在本图或其它图上。

截面注写方式既可以单独使用，也可与平面注写方式结合使用，如在梁密集区，采用截面注写方式可使图面清晰。

5、路基设计计算答：主要是计算指定桩号区间内的每一桩号的超高横坡值、设计高程、地面高程，以及路幅参数，计算路幅各相对位置的设计高差，并将以上所有数据按照一定格式写入路基设计中间数据文件。

为生成路基设计表及计算绘制横断面图准备数据。

在进行路基设计计算之前必须完成对超高与加宽的设置工作，并保证超高与加宽的正确性。

五、简答题1、 AUTOCAD的命令输入的方式有几种？答：命令输入方式有：1）、从菜单栏中输入 2）、点击工具栏中的图标 3）、从命令行中输入 4）、点击屏幕菜单中的命令2、 AUTOCAD的坐标输入的方式有几种？每一种又可细分为什么？答：坐标输入的方式有相对坐标和绝对坐标两种。

相对坐标又分为相对极轴坐标和相对直角坐标；绝对坐标又分为极轴坐标和绝对直角坐标。

3、图块有几种类型？这几种类型有何不同之处？答：图块分为内部块和外部块（或全局块）两种。

内部块是存在某一特定对象文件中的，只能在原图中进行调用；外部块是一个独立的图形文件，可进行文件间的调用。

4、什么是图层？为什么要设置图层？答：图层相当一层层的胶片，每一层上绘入具有相同属性的图形，汇总即可形成一副完整的图。

设置图层便于图形的编辑和修改，节省时间。

5、简诉：将几条首尾相连的单个直线合并成一条直线的步骤。

答：步骤：1）、首先拾取单一直线。

2）、使用“多段线编辑命令”（ PEDIT）。

建筑cad期末试题及答案一、选择题（每题5分，共50分）1. CAD是指（）。

a. 计算机辅助设计b. 车辆自动驾驶系统c. 数字化控制设备d. 无人机2. CAD技术在建筑设计中的优点是（）。

a. 提高效率，减少错误b. 降低成本，节约资源c. 支持多人协作d. 所有选项都正确3. 在CAD软件中，鼠标左键可以进行（）操作。

a. 选择对象b. 移动对象c. 缩放视图d. 删除对象4. CAD中的图层功能可以实现（）。

a. 对象的分组管理b. 对象的颜色和线型设置c. 对象的显示和隐藏d. 所有选项都正确5. 在CAD绘图中，多数设计单位的线宽选择为（）。

a. 0.25mmb. 0.35mmc. 0.50mmd. 0.70mm6. 下列命令中，用于创建直线的是（）。

a. Circleb. Arcc. Lined. Ellipse7. CAD中的实体编辑功能可以实现（）。

a. 对象的平移、旋转和缩放b. 对象的拉伸、镜像和截断c. 对象的填充和阴影效果d. 所有选项都正确8. 在CAD中，画布的实际尺寸与绘图尺寸之间的比例关系可以通过设置（）来调整。

a. 图层b. 块c. 比例缩放d. 坐标系9. CAD中的数组功能可以实现（）。

a. 复制一组对象并按指定规律排列b. 对象的镜像和旋转c. 对象的拉伸和偏移d. 对象的填充和阴影效果10. CAD中，用于对图形进行精确测量的功能是（）。

a. 方向平移b. 尺寸标注c. 单位设置d. 旋转对象二、填空题（每题5分，共50分）1. CAD是指_______设计。

2. AutoCAD是一种__________软件。

3. CAD中，按下左键后移动鼠标可以进行___________操作。

4. CAD中，用于创建圆弧的命令是___________。

5. CAD中，用于绘制矩形的命令是___________。

6. CAD中，用于创建多边形的命令是___________。
