吉林大学网络教育建筑工程制图复习题二期末考试复习题

吉林大学cad期末试题及答案一、单选题（每题2分，共20分）1. CAD软件中，用来绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. LINEC. ARCD. SPLINE答案：A3. 以下哪个选项不是CAD中图层属性的设置？A. 颜色B. 线型C. 线宽D. 填充答案：D4. 在CAD中，如何快速选择所有对象？A. 使用鼠标框选B. 使用鼠标点选C. 输入命令“ALL”D. 输入命令“SELECT”答案：C5. CAD中，哪个命令用于绘制矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ARC答案：A6. 在CAD中，如何将一个对象复制到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用MIRROR命令答案：A7. 以下哪个命令不是用于修改CAD图形的？A. ERASEB. OFFSETC. ROTATED. ZOOM答案：D8. CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. SPLINE答案：A9. 在CAD中，如何将一个对象移动到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用MIRROR命令答案：B10. CAD中，哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A二、多选题（每题3分，共15分）1. 在CAD中，以下哪些命令可以用来创建图形？A. LINEB. CIRCLEC. TEXTD. DIMENSION答案：AB2. 以下哪些选项是CAD中图层的属性？A. 颜色B. 线型C. 线宽D. 填充答案：ABC3. 在CAD中，以下哪些命令可以用来修改图形？A. MOVEB. ROTATEC. SCALED. ERASE答案：ABCD4. CAD中，以下哪些命令可以用来选择对象？A. SELECTB. ALLC. FILTERD. WINDOW答案：ABCD5. 在CAD中，以下哪些命令可以用来创建复杂图形？A. SPLINEB. POLYGONC. ELLIPSED. RECTANGLE答案：AC三、判断题（每题1分，共10分）1. CAD中，使用“LINE”命令可以绘制直线。

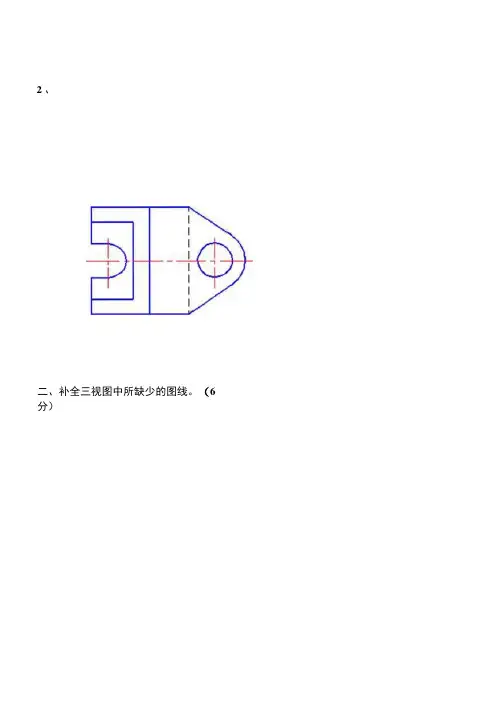

2、二、补全三视图中所缺少的图线。

（6分）《工程制图》复习题二一、看懂两视图，画出第三视图。

（每题10分，共20分）五、标注出下列组合体的尺寸（尺寸数值从图中按1： 1量取，并取整数）（10分）六、作出下面形体的第三投影，并作出属于形体表面的线段的未知投影，判别其可见性。

（14分）三、试完成圆柱切割后的第三投影。

（10分）四、读懂两视图后补画第三视图。

（14 分）七、完成三棱柱被切割后的侧面投影。

（8分）八、根据轴测图及图上所注尺寸，用1:1的比例画出组合体的三视图。

（18分）二、补全三视图中所缺少的图线。

（6分）评分标准：共4条线，每条线1.5分。

三、试完成圆柱切割后的第三投影。

（10分）评分标准：1）正确画出左端截切俯视图投影得5分，画出右端俯视图投影得5 分；2）错误之处酌情扣分。

四、读懂两视图后补画第三视图。

（14分）《工程制图》复习题二参考答案及评分标准一、看懂两视图，画出第三视图。

（每题10分，共20分）1、2、卫R1154六、作出下面形体的第三投影，并作出属于形体表面的线段的未知投影，判别其可见性。

（14 分）评分标准：完成第三投影给4分，完成a、b、c三个点的投影给6分（每个点给1 分），完成两条线的投影给4分（每条线给一分）。

五、标注出下列组合体的尺寸（尺寸数值从图中按1: 1量取，并取整数）（10分）每正确标注一个尺寸得1分。

出现重复、封闭及矛盾尺寸，每两处扣1分，标注不合理的酌情扣分。

（注意：答案中的数值可能比实际大或小一点，只要标注的方法对，即可得分）七、完成三棱柱被切割后的侧面投影。

（8分）八、根据轴测图及图上所注尺寸，用1:1的比例画出组合体的三视图。

（18 分）评分标准：每画对一个视图得6分。

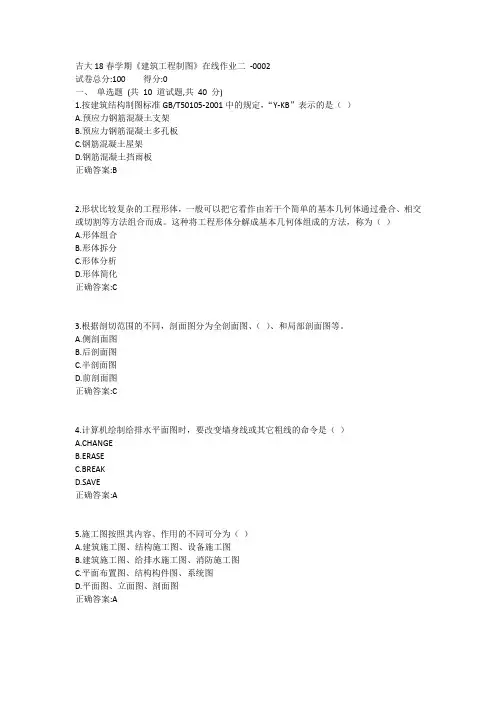

吉大18春学期《建筑工程制图》在线作业二-0002试卷总分:100 得分:0一、单选题(共10 道试题,共40 分)1.按建筑结构制图标准GB/T50105-2001中的规定，“Y-KB”表示的是（）A.预应力钢筋混凝土支架B.预应力钢筋混凝土多孔板C.钢筋混凝土屋架D.钢筋混凝土挡雨板正确答案:B2.形状比较复杂的工程形体，一般可以把它看作由若干个简单的基本几何体通过叠合、相交或切割等方法组合而成。

这种将工程形体分解成基本几何体组成的方法，称为（）A.形体组合B.形体拆分C.形体分析D.形体简化正确答案:C3.根据剖切范围的不同，剖面图分为全剖面图、（）、和局部剖面图等。

A.侧剖面图B.后剖面图C.半剖面图D.前剖面图正确答案:C4.计算机绘制给排水平面图时，要改变墙身线或其它粗线的命令是（）A.CHANGEB.ERASEC.BREAKD.SAVE正确答案:A5.施工图按照其内容、作用的不同可分为（）A.建筑施工图、结构施工图、设备施工图B.建筑施工图、给排水施工图、消防施工图C.平面布置图、结构构件图、系统图D.平面图、立面图、剖面图正确答案:A6.结构施工图一般由（）组成。

A.基础图、结构详图、钢结构图B.上部结构布置图、木结构图、钢结构图C.基础图、上部结构布置图D.基础图、上部结构布置图、结构详图正确答案:D7.一般情况下，机械图较常选用（）A.主视图、左视图、仰视图B.主视图、俯视图、仰视图C.主视图、左视图、俯视图D.俯视图、仰视图、左视图正确答案:C8.建筑平面图标注的外部尺寸包括（）A.总尺寸、净空尺寸、轴线尺寸B.总尺寸、轴线尺寸、细部尺寸C.净空尺寸、细部尺寸、轴线尺寸D.总尺寸、净空尺寸、细部尺寸正确答案:B9.（）是专门绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。

A.针管笔B.HB铅笔C.2B铅笔D.6H铅笔正确答案:A10.在螺纹标注中，“G1”表示的是（）A.普通螺纹，通孔直径为1英寸B.普通螺纹，通孔直径为1cmC.圆柱管螺纹，通孔直径为1cmD.圆柱管螺纹，通孔直径为1英寸正确答案:D二、多选题(共5 道试题,共20 分)1.工程图纸标题栏应包括下列哪些内容（）A.工程名称B.图名、图号、设计号。

吉大《建筑CAD》（二）第2章绘制二维图形一、绘制如图2-17所示的椅子。

1. 利用“直线”命令绘制初步轮廓结果如图2-18所示。

2. 完成绘制命令：ARC/指定圆弧的起点或[圆心(0]:(用鼠标指定左上方竖线段端点1，如图2-18所示）指定圆弧的第二点或[圆心(0/端点(E)]:(用鼠标在上方两竖线段正中间指定一点2)指定圆弧的端点：（用鼠标指定右上方竖线段端点3)命令：LINE/指定第一点：（用鼠标在刚才绘制圆弧上指定一点）指定下一点或[放弃(U)]:(在垂直方向上用鼠标在中间水平线段上指定一点）指定下一点或[放弃(U)]: /同样方法圆弧上指定一点为起点向下绘制另一条竖线段。

再以图2-18中1、3两点下面的水平线段的端点为起点各向下适当距离绘制两条竖直线段，如图2-19所示。

命令：ARC/指定圆弧的起点或[圆心(C)]:(用鼠标指定左边第一条竖线段上端点4,如图2-19所示) 指定圆弧的第二点或[圆心(0/端点(E)]:(用上面刚绘制的竖线段上端点5)指定圆弧的端点：（用鼠标指定左下方第二条竖线段上端点6)同样方法绘制扶手位置另外三段圆弧。

命令：LINE/指定第一点：（用鼠标在刚才绘制圆弧正中间指定一点）指定下一点或[放弃〇])]:(在垂直方向上用鼠标指定一点）指定下一点或[放弃(U)]: Z同样方法绘制另一条竖线段。

命令：_arc指定圆弧的起点或[圆心(0]:(用鼠标指定刚才绘制线段的下端点）指定圆弧的第二个点或[圆心(0/端点(E)]: E/指定圆弧的端点：（用鼠标指定刚才绘制另一线段的下端点）指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: D/指定圆弧的起点切向：（用鼠标指定圆弧起点切向）最后完成图形如图2-17。

二、绘制圆环用户可通过指定圆环的内、外直径绘制圆环，也可绘制填充圆。

【执行方式】。

2023春批次期末建筑工程制图（考查课）一、单项选择题1.轴线垂直H面圆柱的左侧轮廓素线在左视图中的投影位置(）(2 分)A.在左边铅垂线上B.在右边铅垂线上C.在轴线上D.在上下水平线上答案：C2.空间中两点M[5，10，15]、N[5，15，10]，则点M和点N的W面投影之间的距离为（）。

(2 分)A.10B.根号50C.15D.都不正确答案：B3.下面关于轴测投影的说法哪一个是正确的?( )(2 分)A.直观性强,有一定的度量性B.最具有真实感,但作图太繁杂费时C.绘图简便,有立体感,无度量性D.绘图简便,度量性好,无立体感答案：A4.在钢筋混凝土结构中,箍筋的作用是:( )(2 分)A.起架立作用B.主要受力钢筋C.固定钢筋的位置并承受剪力D.分配荷载到受力钢筋答案：C5.在建筑施工图的总平面图中,应画出指北针,指北针要求为:(B)(2 分)A.细实线绘制的14mm直径的圆圈,指针尾部宽约5mmB.细实线绘制的24mm直径的圆圈,指针尾部宽约3mmC.粗实线绘制的14mm直径的圆圈,指针尾部宽约5mmD.粗实线绘制的24mm直径的圆圈,指针尾部宽约3mm答案：B6.通过锥顶和底平面截切四棱锥，截交线的空间形状为(）(2 分)A.五边形B.底面类似形C.三角形D.四边形答案：C7.用两个相交截平面切正圆锥，一个面过锥顶，一个面的θ＜α,截交线空间形状为(）(2 分)A.双曲线与椭圆B.双曲线与直线C.椭圆与直线D.抛物线与直线答案：B8.如果物体的长度为1000mm,绘图比例是1:20,则在绘图时其长度应取:( )(2 分)A.100B.1000C.50D.20答案：C9.轴线垂直H面圆柱的正向轮廓素线在左视图中的投影位置(）(2 分)A.在左边铅垂线上B.在右边铅垂线上C.在轴线上D.在上下水平线上答案：B10.以下表达全等性的是（）。

(2 分)A.一条线的投影成为一个点B.一条线的投影是一条线C.一个面的投影是一个线D.以上都不对答案：B11.空间中两点M[5，10，15]、N[10，15，20]，则点M在点N的（）。

吉大2020-2022学期《建筑工程制图》在线作业二提醒：本科目含有多少随机试卷，请核实本套试卷是否是您需要的材料！！！一、单选题（共10题，40分）1、按建筑结构制图标准GB/T50105001中的规定，“YKB”表示的是（）A预应力钢筋混凝土支架B预应力钢筋混凝土多孔板C钢筋混凝土屋架D钢筋混凝土挡雨板提示：复习课程相关知识802，并完成上述题目[正确参考选择]：B2、一块预制预应力多孔板的规格表示为“6YKB53”，对各数字、符号表示的意思描述错误的一项是（）A“6”表示构件数量BYKB表示预应力多孔板C“5”为板宽代号D“2”表示两圆孔间预应力钢筋的长度提示：复习课程相关知识802，并完成上述题目[正确参考选择]：D3、根据剖切范围的不同，剖面图分为全剖面图、（）、和局部剖面图等。

A侧剖面图B后剖面图C半剖面图D前剖面图提示：复习课程相关知识802，并完成上述题目[正确参考选择]：C4、在平面布置图上，表示各构件尺寸和配筋的方式，分为（）A平面注写方式、集中标注方式、原位标注方式B列表注写方式、集中标注方式、原位标注方式C平面注写方式、列表注写方式、截面注写方式D集中标注方式、截面注写方式、列表注写方式提示：复习课程相关知识802，并完成上述题目[正确参考选择]：C5、用绘图仪器作出的图称为（）A草图B仪器图C底图D墨线线条图提示：复习课程相关知识802，并完成上述题目[正确参考选择]：B——————————6、施工图按照其内容、作用的不同可分为（）A建筑施工图、结构施工图、设备施工图B建筑施工图、给排水施工图、消防施工图C平面布置图、结构构件图、系统图D平面图、立面图、剖面图提示：复习课程相关知识802，并完成上述题目[正确参考选择]：A7、建筑平面图标注的外部尺寸包括（）A总尺寸、净空尺寸、轴线尺寸B总尺寸、轴线尺寸、细部尺寸C净空尺寸、细部尺寸、轴线尺寸D总尺寸、净空尺寸、细部尺寸提示：复习课程相关知识802，并完成上述题目[正确参考选择]：B8、一般情况下，机械图较常选用（）A主视图、左视图、仰视图B主视图、俯视图、仰视图C主视图、左视图、俯视图D俯视图、仰视图、左视图提示：复习课程相关知识802，并完成上述题目[正确参考选择]：C9、室外给水排水总平面图中建筑物角上的圆点表示（）A建筑物编号B建筑物层数C建筑物高度D建筑物内给排水系统数量提示：复习课程相关知识802，并完成上述题目[正确参考选择]：B10、在螺纹标注中，“G1”表示的是（）A普通螺纹，通孔直径为1英寸B普通螺纹，通孔直径为1cmC圆柱管螺纹，通孔直径为1cmD圆柱管螺纹，通孔直径为1英寸提示：复习课程相关知识802，并完成上述题目[正确参考选择]：D二、多选题（共5题，20分）1、室外给水排水总平面图中房屋朝向可以用（）表示。

建筑工程制图
一、单选题
1.建筑工程图中尺寸单位，总平面图和标高单位用()为单位。

C. m
4.建筑的耐火等级可分为()级。

B. 4
8.建筑施工图上一般注明的标高是()。

B. 相对标高
9.在楼板平面图中，如下图所示的钢筋表示()钢筋。

B. 底层
10.结构施工图中的楼梯梁的代号为。

()D. TL
11.主要用来确定新建房屋的位置、朝向以及周边环境关系的是()。

C. 总平面图
12.φL表示()。

B. 冷拉Ⅰ级钢筋
14.立面图不能按()方式命名。

C. 色彩
16.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。

B. 基础剖面图
20.下列立面图的图名中错误的是()A. 房屋立面图
二、判断题
1.尺寸界线、尺寸线、尺寸起止符、尺寸数字是尺寸标注的四要素。

()对
2.图纸中分数可以用数字与汉字混合表示，如5分之一。

()错
3.图上所有的尺寸数字是物体的实际大小数值，与图形选用比例无关。

()对
4.箍筋在构件中只承受一部分剪力。

()错
5.当形体对称，但对称轴线与轮廓线重合时，不宜作半剖面。

()对。

建筑制图与识图复习题（二）一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（10分）1．选择形体正确的H面投影图（）。

（A）（B）（C）（D）2.选择形体正确的W面投影（）。

(A) (B) (C) (D)三、补全下图的相贯线（15分）四、补画出W面投影（15分）五、在指定位置绘出下面构件的1-1和2-2断面图（10分）六、看图回答问题（15分）1. 解释下图中钢筋的编号。

2.指出下图中钢筋编号标注不规范的地方。

七、看图回答问题（25分）1.详细描述该建筑的信息，如布局尺寸门窗等。

2.该建筑面向南偏东15度，画出指北针。

3.解释1-1和2-2剖切分别剖切到了建筑的哪几部分。

复习题（二）答案一．判断题（在下面的横线上填写两直线的相对位置）（10分）两直线交叉；两直线交叉；两直线交叉；两直线相交；两直线相交二．选择题（10分）1.选择形体正确的H面投影图（ C ）2.选择形体正确的W面投影图（ A ）。

三、补全下图的相贯线（15分）四、补画出W面投影（15分）3个点12分连线3分共15分五、在指定位置绘出下面构件的1-1和2-2断面图（10分）每个断面图5分共10分六、简答（15分）1号筋为1根带肋钢筋直径是12；2号筋2根光圆筋直径12；3号筋三根带肋钢筋直径是20；4号筋为光圆筋直径8间距150均布。

七．、看图回答问题（25）１.详细描述该建筑的信息，如布局尺寸门窗等。

２.该建筑面向南偏东15度，画出指北针。

３.解释1-1和2-2剖切分别剖切到了建筑的哪几部分。

该建筑为一梯两户对称结构，一户布局为两室两厅一厨一卫并有南北阳台和衣帽间。

1-1剖切自后往前依次剖切楼梯、衣帽间、窗、散水。

2-2剖切自后往前依次剖切散水、阳台、窗、卫生间、卧室、起居室、门、阳台和散水。

指北针。

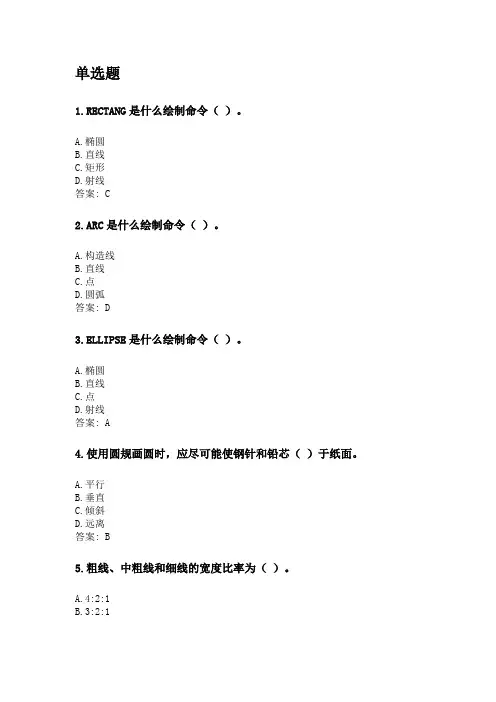

单选题1.RECTANG是什么绘制命令（）。

A.椭圆B.直线C.矩形D.射线答案: C2.ARC是什么绘制命令（）。

A.构造线B.直线C.点D.圆弧答案: D3.ELLIPSE是什么绘制命令（）。

A.椭圆B.直线C.点D.射线答案: A4.使用圆规画圆时，应尽可能使钢针和铅芯（）于纸面。

A.平行B.垂直C.倾斜D.远离答案: B5.粗线、中粗线和细线的宽度比率为（）。

A.4:2:1B.3:2:1C.5:2:1D.6:2:1答案: A6.对于ZOOM命令的“上一个”选项，有多少“上一个”缩放是有效的（）。

A.4B.6C.8D.10答案: DYER命令的哪一个选项用于指定图层的颜色（）。

A.设置B.新建C.颜色D.生成答案: C8.徒手画图的基本要求是（）A.线条横平竖直B.尺寸准确C.快准好D.速度快答案: A9.POLYGON是什么绘制命令（）。

A.椭圆B.直线C.点D.正多边形答案: D10.标注（）尺寸时，应在尺寸数字前加注符号R。

A.圆的半径B.圆的直径C.圆球的半径D.圆球的直径答案: A11.LINE是什么绘制命令（）。

A.多段线B.直线C.椭圆D.射线答案: B12.CIRCLE是什么绘制命令（）。

A.构造线B.圆C.点D.射线答案: B13.徒手画草图打底稿用的铅笔一般为（）铅芯的铅笔。

A.BB.2HC.HBD.2B答案: B14.当图层打开和解冻时，（）。

A.在显示器上，可看到该图层中的对象B.在显示器上，看不到该图层中的对象C.在图形重新生成时，将忽略该图层中的对象D.减少了图形重画的时间答案: A15.不使用量具和仪器（）绘制图样称为徒手绘图A.徒手目测B.用计算机C.复制粘贴D.剪贴拼制答案: A16.POINT是什么绘制命令（）。

A.多段线B.直线C.点D.射线答案: C17.图样上标注的尺寸，一般应由尺寸界线，（），尺寸数字组成。

A.尺寸线B.尺寸箭头C.尺寸箭头及其终端D.尺寸线及其终端答案: D18.1:2是（）比例。

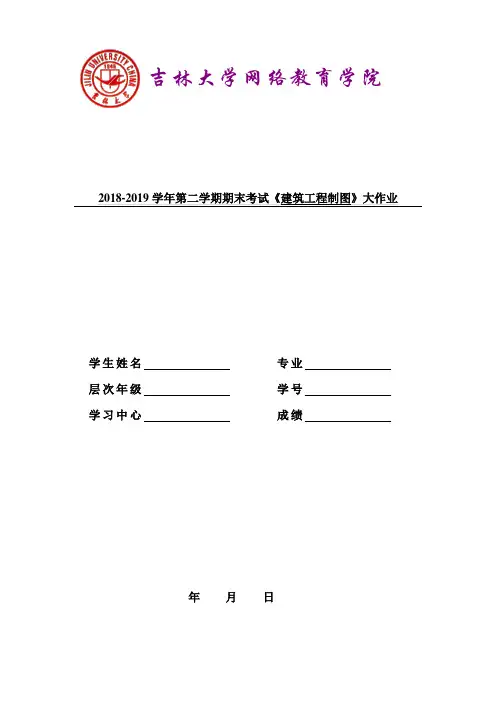

吉林大学网络教育学院2018-2019学年第二学期期末考试《建筑工程制图》大作业学生姓名专业层次年级学号学习中心成绩年月日一、补绘组合体的H面投影（10分）二、简答题（共20分）1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?（5分）答：一般用中粗短斜线绘制，其倾斜方向与尺寸线成顺时针45度角，长度宜为2-3mm。

2、结合课程所学知识，谈谈自己对建筑工程制图这门课认识（7分）答：建筑制图中让我最感兴趣的是学习了较为规范的制图方法，以及规范的制图图例，对投影的学习也让我对识图有了新的认识和提高，总之，学了之后，使我对制图和识图都有了一个提高。

一学期的学习，我认真看了书，学了很多制图方法，自己去练习，感觉运用一些规范的方法和图标来画图，让人看起来真像那么回事了，相比起以前手工画图，且不规范，有了很大的提高了，熟练程度和速度也加强了不少，同时对于以前看了认为比较复杂的图纸也有了一些新的认识，提高了识图能力。

三维和投影的学习让我对于效果图和立面图、剖面图等都有了感性的认识。

3、建筑给排水施工图的主要表达内容是什么？基本图样有哪些？（8分）答：主要表达内容：建筑物内部各卫生器具、设备、管道及其附件的类型、大小、在建筑物内的位置及安装方式。

基本图样：室外给排水平面图、室内给排水平面图、给水排水系统图、安装详图、图例、施工总说明等。

三、根据立体图，补齐三视图中所缺的图线（共20分）四、在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成（共20分）（1）画出砖及混凝土图例。

（2）注出大放脚高度。

注出基础底面的标高，注出室外地面的标高-0.850米，室内地面标高 0.000米。

370120615289507001650A防潮层五、作图题（共30分）阅读梁平法施工图，完成指定位置1-1、3-3断面图，并画全成型钢筋图。

作业完成要求：大作业要求学生手写，提供手写文档的清晰扫描图片，并将图片添加到word 文档内，最终word文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word 文档格式），如有雷同、抄袭成绩按不及格处理。

建筑工程制图交卷时间：2018-10-16 09:33:37一、单选题1.(4分)在施工图中,C.代表().• A. 门• B. 窗• C. 梁• D. 柱得分：0知识点：建筑工程制图作业题展开解析答案B解析2.(4分)根据铅笔的铅芯硬度不同用H或B.标明，其中H表示()。

• A. 硬而淡• B. 软而浓• C. 软硬适中• D. 硬而浓得分：0知识点：建筑工程制图作业题展开解析答案A解析3.(4分)一级建筑的耐久年限为()年。

• A. 15-25• B. 25-50• C. 50-100• D. 100以上得分：0知识点：建筑工程制图作业题展开解析答案D解析4.(4分)详图索引符号为圆圈内的3表示()。

• A. 详图所在的定位轴线编号• B. 详图的编号• C. 详图所在的图纸编号• D. 被索引的图纸的编号得分：0知识点：建筑工程制图作业题展开解析答案C解析5.(4分)下列立面图的图名中错误的是()• A. 房屋立面图• B. 东立面图• C. ⑦-----①立面图• D. 立面图得分：0知识点：建筑工程制图作业题展开解析答案A解析6.(4分)主要用来确定新建房屋的位置、朝向以及周边环境关系的是()。

• A. 建筑平面图• B. 建筑立面图• C. 总平面图• D. 功能分区图得分：0知识点：建筑工程制图作业题展开解析答案C解析7.(4分)基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。

• A. 基础平面图• B. 基础剖面图• C. 基础详图• D. 总平面图得分：0知识点：建筑工程制图作业题展开解析答案B解析8.(4分)关于标高，下列()的说法是错误的。

• A. 负标高应注“－”• B. 正标高应注“＋”• C. 正标高不注“＋”• D. 零标高应注“±”得分：0知识点：建筑工程制图作业题展开解析答案C解析9.(4分)在楼板平面图中，如下图所示的钢筋表示()钢筋。

建筑CAD1：在绘图过程中，有时绘制的圆弧呈折线状。

造成这种情况的原因可能是1.图形显示比例过小2.图形显示精度过低3.图形显示比例过大4.图形显示精度过高2：在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和1.建筑结构图2.建筑截面图3.建筑详图4.建筑给排水图3：以下那种输入方式是绝对坐标输入方式：1.102.＠10，10，03.10，10，04.＠10＜０4：当图形中只有一个视口时，【重生成】的功能与（）相同。

1.重画2.窗口缩放3.全部重生成4.实时平移5：通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是1.长对正，高相等，宽平齐2.长相等，高平齐，宽对正3.长平齐，高对正，宽相等4.长对正，高平齐，宽相等6：下面哪个命令可以将直线、圆、多线段等对象作同心复制，且如果对象是闭合的图形，则执行该命令后的对象将被放大或缩小1.SCALE2.ZOOM3.OFFSET4.COPY7：在绘制多段线时，当在命令行提示输入A时，表示切换到（）绘制方式。

1.角度2.圆弧3.直径4.直线8：下列对象执行[偏移]命令后，大小和形状保持不变的是（）。

1.圆弧2.直线3.椭圆4.圆9：下面哪个命令用于测量并标注被测对象之间的夹角：1.DIMANGULAR2.ANGULAR3.QUIM4.DIMRADIUS10：在执行【全部缩放】或【范围缩放】命令后，（）图形不能完全显示。

1.射线2.圆3.多段线4.直线11：在AutoCAD中，使用“绘图”|“矩形”命令可以绘制多种图形，以下答案中最恰当的是（）。

1.圆角矩形2.有厚度的矩形3.A、B、D答案全正确4.倒角矩形12：幅面为A0的建筑工程图纸的尺寸为（）mm。

1.1189×8412.787×10923.841×5944.594×42013：移动（Move）和平移（Pan）命令是1.都是移动命令，效果一样2.移动（Move）速度快，平移（Pan）速度慢3.移动（Move）的对象是视图，平移（Pan）的对象是物体4.移动（Move）的对象是物体，平移（Pan）的对象是视图14：下面哪个命令可以绘制连续的直线段，且每一部分都是单独的线对象：1.POLYGON2.RECTANGLE3.POLYLINE4.LINE15：在绘制圆弧时，已知道圆弧的圆心、弦长和起点，可以使用“绘图”|“圆弧”命令中的（）子命令绘制圆弧。

吉林大学智慧树知到“建筑工程技术”《建筑CAD》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.徒手画图的基本要求是()。

A、线条横平竖直B、尺寸准确C、快准好D、速度快2.制图国家标准规定，图纸的标题栏必须配置在由图框的()位置。

A、左上角B、右下角C、左下角D、右上角3.制图国家标准规定，图纸幅面尺寸应优先选用()几种基本幅面尺寸。

A、3B、4C、5D、64.对于ZOOM命令的“上一个”选项，有多少“上一个”缩放是有效的()。

A、4B、6C、8D、105.制图国家标准规定，汉字字宽是字高的()倍。

A、2B、3C、0.707D、0.5 6.制图国家标准规定，字体的号数即字体的高度，分为()种。

A、5B、6C、7D、87.当图层打开和解冻时，()。

A、在显示器上，可看到该图层中的对象B、在显示器上，看不到该图层中的对象C、在图形重新生成时，将忽略该图层中的对象D、减少了图形重画的时间8.徒手画草图打底稿用的铅笔一般为()铅芯的铅笔。

A、BB、2HC、HBD、2B9.可编辑对象的命令有()。

A、夹点B、比例C、图块D、镜像10.标注()尺寸时，应在尺寸数字前加注符号R。

A、圆的半径B、圆的直径C、圆球的半径D、圆球的直径11.建筑图样上的标注尺寸，一般由()组成。

A、尺寸界线、尺寸起止符、尺寸数字B、尺寸线、尺寸界线、尺寸数字C、尺寸数字、尺寸线、尺寸起止符D、尺寸界线、尺寸线、尺寸起止符号、尺寸数字12.哪一个“对象捕捉”选项用于选取块对象所处的位置()。

A、端点B、中点C、圆心D、插入点13.被关闭的图层与被冻结的图层在图形重新生成时没有区别。

()A、错误B、正确14.CIRCLE是什么绘制命令()。

A、构造线B、圆C、点D、射线YER命令的哪一个选项用于指定图层的颜色()。

A、设置B、新建C、颜色D、生成第2卷一.综合考核(共15题)1.Auto CAD提供了哪几种坐标系()。

建筑CAD1：在绘图过程中，有时绘制的圆弧呈折线状。

造成这种情况的原因可能是1.图形显示比例过小2.图形显示精度过低3.图形显示比例过大4.图形显示精度过高2：在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和1.建筑结构图2.建筑截面图3.建筑详图4.建筑给排水图3：以下那种输入方式是绝对坐标输入方式：1.102.＠10，10，03.10，10，04.＠10＜０4：当图形中只有一个视口时，【重生成】的功能与（）相同。

1.重画2.窗口缩放3.全部重生成4.实时平移5：通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是1.长对正，高相等，宽平齐2.长相等，高平齐，宽对正3.长平齐，高对正，宽相等4.长对正，高平齐，宽相等6：下面哪个命令可以将直线、圆、多线段等对象作同心复制，且如果对象是闭合的图形，则执行该命令后的对象将被放大或缩小1.SCALE2.ZOOM3.OFFSET4.COPY7：在绘制多段线时，当在命令行提示输入A时，表示切换到（）绘制方式。

1.角度2.圆弧3.直径4.直线8：下列对象执行[偏移]命令后，大小和形状保持不变的是（）。

1.圆弧2.直线3.椭圆4.圆9：下面哪个命令用于测量并标注被测对象之间的夹角：1.DIMANGULAR2.ANGULAR3.QUIM4.DIMRADIUS10：在执行【全部缩放】或【范围缩放】命令后，（）图形不能完全显示。

1.射线2.圆3.多段线4.直线11：在AutoCAD中，使用“绘图”|“矩形”命令可以绘制多种图形，以下答案中最恰当的是（）。

1.圆角矩形2.有厚度的矩形3.A、B、D答案全正确4.倒角矩形12：幅面为A0的建筑工程图纸的尺寸为（）mm。

1.1189×8412.787×10923.841×5944.594×42013：移动（Move）和平移（Pan）命令是1.都是移动命令，效果一样2.移动（Move）速度快，平移（Pan）速度慢3.移动（Move）的对象是视图，平移（Pan）的对象是物体4.移动（Move）的对象是物体，平移（Pan）的对象是视图14：下面哪个命令可以绘制连续的直线段，且每一部分都是单独的线对象：1.POLYGON2.RECTANGLE3.POLYLINE4.LINE15：在绘制圆弧时，已知道圆弧的圆心、弦长和起点，可以使用“绘图”|“圆弧”命令中的（）子命令绘制圆弧。

吉大18春学期《建筑工程制图》在线作业二一、单选题共10题，40分1按建筑结构制图标准GB/T50105-2001中的规定，“Y-KB”表示的是（）•A预应力钢筋混凝土支架预应力钢筋混凝土多孔板•C钢筋混凝土屋架•D钢筋混凝土挡雨板正确答案：B学生答案：B得分:2形状比较复杂的工程形体，一般可以把它看作由若干个简单的基本几何体通过叠合、相交或切割等方法组合而成。

这种将工程形体分解成基本几何体组成的方法，称为（）•A形体组合•B形体拆分形体分析•D形体简化正确答案：C学生答案：C得分:3根据剖切范围的不同，剖面图分为全剖面图、（）、和局部剖面图等。

•A侧剖面图•B后剖面图半剖面图•D前剖面图正确答案：C学生答案：C得分:4计算机绘制给排水平面图时，要改变墙身线或其它粗线的命令是（）CHANGE•B ERASE•C BREAK•D SAVE正确答案：A学生答案：A得分:5施工图按照其内容、作用的不同可分为（）建筑施工图、结构施工图、设备施工图•B建筑施工图、给排水施工图、消防施工图•C平面布置图、结构构件图、系统图•D平面图、立面图、剖面图正确答案：A学生答案：A得分:6结构施工图一般由（）组成。

•A基础图、结构详图、钢结构图•B上部结构布置图、木结构图、钢结构图•C基础图、上部结构布置图基础图、上部结构布置图、结构详图正确答案：D学生答案：D得分:7一般情况下，机械图较常选用（）•A主视图、左视图、仰视图•B主视图、俯视图、仰视图主视图、左视图、俯视图•D俯视图、仰视图、左视图正确答案：C学生答案：C得分:8建筑平面图标注的外部尺寸包括（）•A总尺寸、净空尺寸、轴线尺寸总尺寸、轴线尺寸、细部尺寸•C净空尺寸、细部尺寸、轴线尺寸•D总尺寸、净空尺寸、细部尺寸正确答案：B学生答案：B得分:9（）是专门绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。

针管笔•B HB铅笔•C2B铅笔•D6H铅笔正确答案：A学生答案：A得分:10在螺纹标注中，“G1”表示的是（）•A普通螺纹，通孔直径为1英寸•B普通螺纹，通孔直径为1cm•C圆柱管螺纹，通孔直径为1cm圆柱管螺纹，通孔直径为1英寸正确答案：D学生答案：D得分:二、多选题共5题，20分1工程图纸标题栏应包括下列哪些内容（）工程名称图名、图号、设计号设计、绘图、审批人的签名日期正确答案：ABCD学生答案：ABCD得分:2在外形视图中圆柱齿轮的画法表述正确的是（）齿顶圆和齿顶线用粗实线表示分度圆和分度线用点划线表示齿根圆和齿根线可用细实线表示齿根圆和齿根线可以省略正确答案：ABCD学生答案：ABCD得分:3AutoCAD的基本功能包括（）绘制图形功能标注尺寸功能图形渲染功能图形打印和输出功能系统二次开发功能正确答案：ABCDE学生答案：ABCDE得分:4工程形体尺寸的配置原则是（）尺寸标注要齐全、明显、集中、整齐•B保持图面整洁•C尺寸标注要准确保持视图和尺寸数字清晰正确答案：AD学生答案：AD得分:5机械图的基本视图包括（）•A底视图、总视图主视图、俯视图左视图、右视图仰视图、后视图正确答案：BCD学生答案：BCD得分:三、判断题共10题，40分1钢筋混凝土构件有定型构件和非定型构件两种。

建筑工程制图复习题二一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。

在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。

2、结构平面图是表示建筑物__________的图样。

楼层结构平面图是采用楼面上方的一个__________来表示。

3、房屋施工图一般包括建筑施工图、结构施工图以及。

4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以线绘制，直径为，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示，下方分母表示。

5、钢筋混凝土是由__________复合材料。

钢筋的特点是__________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受__________，混凝土主要承受__________。

6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__________，尺寸线离最外轮廓线的距离一般不小于__________。

7、有些物体内部形状复杂或层次较多，可用__________剖切。

对建筑物多层构造的部分可采用__________剖切。

8、指北针外圆用__________线绘制，圆的直径为__________二、补绘形体的正立面投影（20分）三、简答题1、楼层结构平面布置图2、建筑平面图是如何形成的？数量怎么定？3、何为建筑详图？建筑详图有哪几种常用图样？4、在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？5、解释配筋符号Ф8＠200含义？四、作图题（10分）1.已知在梁的底部配置两根1号钢筋（HRB335，直径为22mm），梁的上部两端共布置两根2号钢筋（HPB235，直径10mm），梁的上部中间布置1根3号钢筋（HRB335，直径20mm），沿梁全长布置4号箍筋（HPB235，直径8mm，间距120mm），在指定位置完成1-1和2-2断面图，并对钢筋进行标注。

《建筑制图》期末考试试卷 2 份含答案期末考试试卷〔一〕一、单项选择题〔以下各题的备选答案中只有一个选项是正确的，请把正确答案填写在括号中。

每题1 分，共 10 分〕1.〔〕是表达设计意图，指导生产和进展技术沟通的重要技术文件。

A.平面图B.工程图样C.施工图D.草图2.透视图绘制较简洁，形体的尺寸不能在投影图中度量和标注，不能作为〔〕，仅用于建筑及室内设计等方案的比较以及美术、广告等。

A.施工的依据B.施工的图纸C.设计的草图D.衡量标准3.〔〕是运用平行投影的原理在一个投影图上作出的具有较强立体感的单面投影图。

A.正投影图B.透视投影图C.标高投影图D.轴测投影图4.棱锥体的投影仍是空间一般位置和特别位置平面投影的集合，其投影规律和方法同〔〕的投影。

A.平面B.立面 C.长方体D.圆柱体5.画形体正轴测投影图的根本方法是〔〕。

A.叠加法B.切割法C.坐标法 D.特征面法6.当画面同时平行于形体的高度方向和长度方向时，平行于这两个方向的直线的透视，都没有灭点，这种透视称为〔〕。

A.一点透视B.两点透视C.三点透视D.多点透视7.形体分析法的着眼点是〔〕，把视图中封闭线框的对应关系视为表示某一形体。

A.点B.面C.体D.线8.〔〕是修改和完善初步设计，在已审定的初步设计方案的根底上，进一步解决有用和技术问题，统一各工种之间的冲突，在满足施工要求及协调各专业之间关系后最终完成设计，形成完整的、正确的、作为房屋施工依据的一套图样。

A.初步设计阶段B.技术设计阶段 C.施工图设计阶段D.草图设计阶段9.平面布置图上垂直构件的装饰形式，可用〔〕画出它们的水平断面外轮廓。

A.中实线B.细实线C.中粗线D.细粗线10.以下不属于在平面布置图上表示各构件尺寸和配筋的方式的是〔〕。

A.分平面注写方式B.列表注写方式C.截面注写方式D.断面注写方式二、多项选择题〔以下各题的备选答案中有两个或者两个以上选项是正确的，请把正确答案填写在括号中。
